BEDIENUNGSANLEITUNG Z31361 POWERFIX

Bedienungs- und Sicherheitshinweise

j Placera spärrhakehandtaget

! DANGER DE MORT ET D’ACCIDENT

Sjorband Technische gegevens Lengte: ca. 5m (L

contact komen, niet gesmeerd worden. ¾ Bewaar de spanband op een droge, goed geventileerde, koele plaats. ¾ Vermijd contact met chemicaliën, zuren en logen omdat deze de sjorband kunnen beschadigen. Afvalverwijdering De verpakking bestaat uit milieuvriendelijke materialen die u via de plaatselijke recyclingdiensten kunt afvoeren. Uw gemeentelijke milieudienst kan u informatie geven over de afvalverwijdering van uitgediende producten.96 DE/AT/CH Inhaltsverzeichnis Einleitung ............................................................................Seite 97 Bestimmungsgemäße Verwendung .......................................Seite 97 Teilebeschreibung ................................................................... Seite 98 Technische Daten ...................................................................Seite 98 Lieferumfang ...........................................................................Seite 98 Sicherheitshinweise ................................................... Seite 99 Allgemeine Sicherheitshinweise ............................................. Seite 99 Sicherheitshinweise für Zurrgurte...........................................Seite 100 Praktische Hinweise zur Benutzung und Pflege von Zurrgurten .................................Seite 104 Bedienung .........................................................................Seite 107 Zurrgurt anlegen .....................................................................Seite 107 Zurrgurt lösen .........................................................................Seite 109 Reinigung und Pflege ...............................................Seite 109 Entsorgung ........................................................................ Seite 11097DE/AT/CH Einleitung Spanngurt mit Ratsche Einleitung Die Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Bestimmungsgemäße Verwendung Das Produkt ist zum Verzurren, Befestigen und Sichern von Ladung vorgesehen. Die Zurrgurte dienen dazu, Ladung an die Ladefläche eines Fahrzeugs zu „pressen“ oder direkt mit dem Fahrzeug zu verbinden. Sie sind nicht zum Heben oder Tragen von Lasten bestimmt. Die zulässige Kraft darf nicht überschritten werden. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produkts ist nicht zulässig und kann zu Verletzungen und / oder Beschädigungen des Produkts führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.98 DE/AT/CH Teilebeschreibung

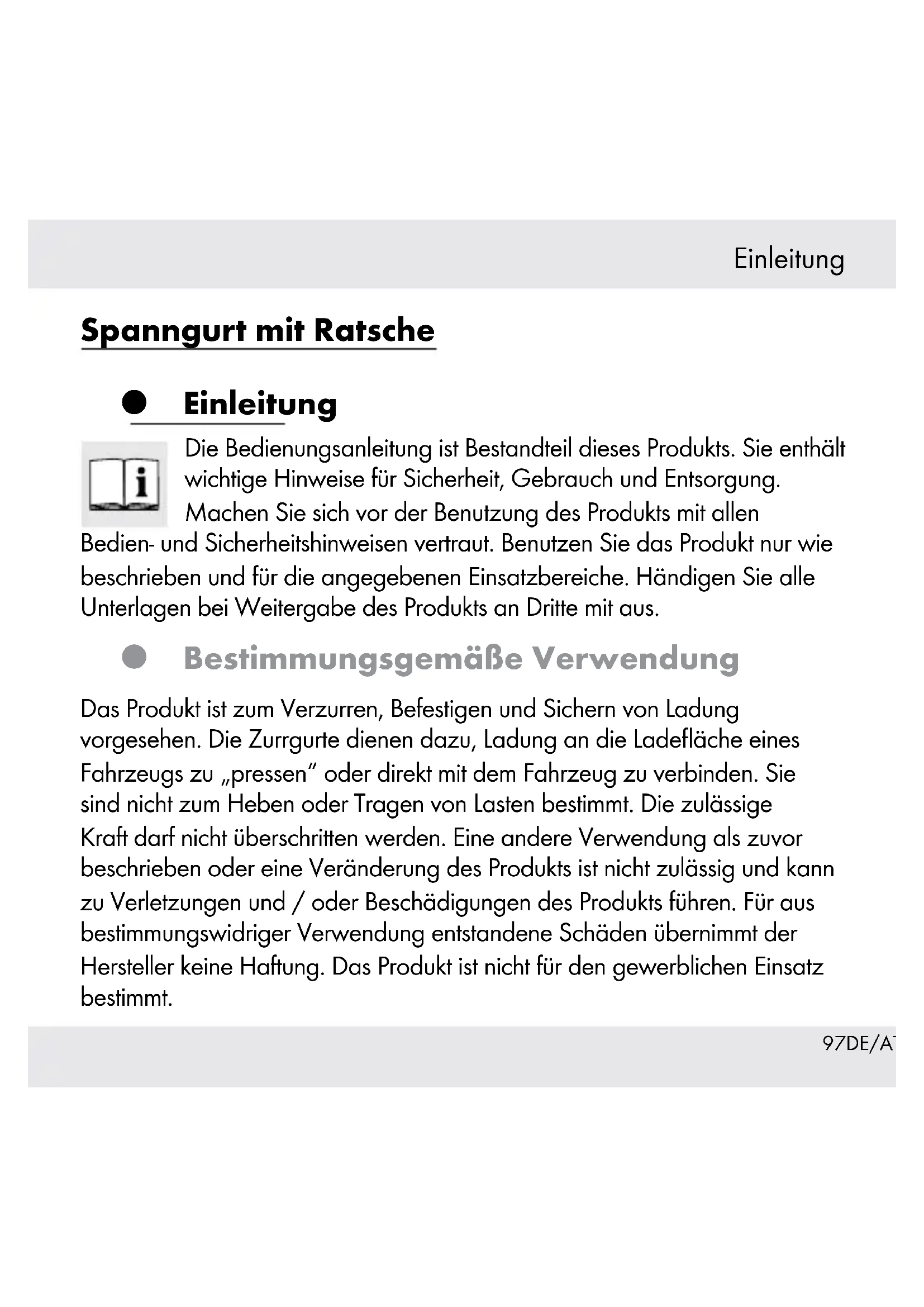

Gurtband Technische Daten Länge: ca. 5m (L

Zulässige Kraft (LC): 250 daN Material: Polyester (PES) Lieferumfang Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf vollständigkeit sowie den einwandfreien Zustand des Produkts und aller Teile. 1 x Spanngurt mit Ratsche 1 x Bedienungsanleitung Einleitung99DE/AT/CH Sicherheitshinweise Sicherheitshinweise

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND

ANWEISUNGEN FÜR DIE ZUKUNFT AUF! Allgemeine Sicherheitshinweise

WARNUNG! LEBENS- UND UNfALLGEfAHR fÜR KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit Verpackungsmaterial und Produkt. Es besteht Erstickungsgefahr durch Verpackungsmaterial und Lebensgefahr durch Strangulation. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern. Das Produkt ist kein Spielzeug. ¾ Verwenden Sie das Produkt nicht, wenn es Beschädigungen aufweist. ¾ Kontrollieren Sie, ob alle Teile sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr.100 DE/AT/CH Sicherheitshinweise für Zurrgurte ¾ Überprüfen Sie den Zurrgurt vor jedem Gebrauch auf mögliche Beschädigungen. Verwenden Sie den Zurrgurt keinesfalls bei Bandschäden. ¾ Prüfen Sie mit aggressiven oder sonstigen die Verwendung gefährdenden Stoffen behaftete oder verschmutzte Zurrgurte sorgfältig. Lassen Sie diese ggf. durch den Hersteller prüfen. ¾ Lassen Sie die Zurrgurte und alle Bauteile mindestens einmal pro Jahr durch einen Fachmann überprüfen. Entsprechend den Einsatzbedingungen und den betrieblichen Gegebenheiten können zwischenzeitlich weitere Prüfungen durch einen Fachmann erforderlich werden. ¾ Verwenden Sie den Zurrgurt keinesfalls bei: –Garnbrüchen oder Garnschnitten, insbesondere Kanteneinschnitten oder anderen bedenklichen Verletzungen –fehlender oder nicht mehr lesbarer Kennzeichnung –Beschädigung der Verbindungen, Verformung durch Wärmeeinfluss (Reibung, Strahlung) –Schäden infolge der Einwirkung aggressiver Stoffe. ¾ Verwenden Sie die Ratschen keinesfalls bei: –Anrissen, Brüchen oder erheblichen Korrosionserscheinungen bzw. Sicherheitshinweise101DE/AT/CH Sicherheitshinweise -schäden –Aufweitung > 5 % (5 % im Hakenmaul oder allgemeinen Verformungen) –erkennbar bleibender Verformung an tragenden Teilen ¾ Reparaturen an Zurrgurten dürfen nur dann durchgeführt werden, wenn die Kennzeichnung von Hersteller, Werkstoff und zulässiger Höchstzugkraft auf dem Etikett eindeutig festzustellen ist. Sie dürfen nur vom Hersteller oder von ihm beauftragten Personen durchgeführt werden. Diese müssen sicherstellen, dass die nach der Reparatur wieder gebrauchsfertigen Zurrgurte die ursprünglich auf dem Etikett angegebene zulässige Höchstzugkraft erreichen. ¾ Belasten Sie den Zurrgurt niemals über die auf dem Etikett angegebene zulässige Zugkraft (siehe auch „Technische Daten“). ¾ Wählen Sie entsprechend der vorgesehenen Verzurrart, Zugkraft und Ladeoberfläche den geeigneten Zurrgurt aus (siehe Kennzeichnungs- Etikett).102 DE/AT/CH Sicherheitshinweise VoRSICHT! UNfALLGEfAHR! Wählen Sie stets geeignete Zurrgurte, Zurrpunkte und Zurrmethode aus. Die Größe, die Form und das Gewicht der Ladung bestimmen die richtige Auswahl, aber auch die beabsichtigte Verwendungsart, die Transportumgebung und die Art der Ladung. ¾ Vergewissern Sie sich, dass die Fahrzeugteile, an denen die Ladung befestigt werden soll, ausreichend stabil sind. VoRSICHT! Zusätzlich zu den Beschleunigungskräften während der Fahrt können Seitenkräfte durch Wind auftreten. ¾ Ziehen Sie den Zurrgurt niemals über raue Oberflächen oder scharfe Kanten, wenn diese nicht mit einem geeigneten Schutz versehen sind. ¾ Achten Sie darauf, dass die Zurrgurte nicht verdreht sind und mit der ganzen Breite tragen. ¾ Stellen Sie keine Gegenstände auf den Zurrgurt, wenn dieser dadurch beschädigt werden kann. ¾ Halten Sie den Zurrgurt von heißen Oberflächen fern. ¾ Verteilen Sie die Zurrgurte gleichmäßig auf die zu sichernde Last. ¾ Verwenden Sie die Zurrgurte niemals als Anschlagmittel. ¾ Verlängern Sie niemals den Ratschengriff

, um höhere Spannkräfte zu erzielen, wenn dies nicht ausdrücklich durch eine entsprechende Bedienungsanleitung erlaubt ist.103DE/AT/CH Sicherheitshinweise VoRSICHT! UNfALLGEfAHR! Achten Sie bei der Verwendung von zusätzlichen Beschlagteilen und Zurrvorrichtungen beim Zurren darauf, dass diese zum Zurrgurt passen. ¾ Zur sicheren Befestigung der Ladung müssen mindestens 1,5 Wicklungen des Gurtbandes

auf die Ratsche aufgebracht werden. ¾ Spannen Sie das Gurtband

per Hand bereits soweit vor, dass nicht mehr als 3 Bandwindungen auf die Ratsche aufgebracht werden müssen, um die Ladung zu spannen. ¾ Überschreiten Sie bei Dachlast keinesfalls die Herstellerangaben. VoRSICHT! UNfALLGEfAHR! Beachten Sie beim Niederzurren die erforderliche Vorspannkraft. Es sind mindestens 2 Zurrgurte nötig. Es müssen aus Stabilitätsgründen mindestens zwei gleiche Zurrgurte zum Niederzurren und zwei paar gleiche Zurrgurte beim Diagonalzurren verwendet werden. VoRSICHT! UNfALLGEfAHR! Kontrollieren Sie während der Fahrt regelmäßig, ob die Ladung noch ordnungsgemäß verzurrt ist und spannen Sie den Zurrgurt ggf. nach.104 DE/AT/CH Praktische Hinweise zur Benutzung und Pflege von Zurrgurten Praktische Hinweise zur Benutzung und Pflege von Zurrgurten

1. Bei der Auswahl und dem Gebrauch von Zurrgurten müssen die

erforderliche Zurrkraft sowie die Verwendungsart und die Art der zu zurrenden Ladung berücksichtigt werden. Die Größe, Form und das Gewicht der Ladung bestimmen die richtige Auswahl, aber auch die beabsichtigte Verwendungsart, die Transportumgebung und die Art der Ladung. Es müssen aus Stabilitätsgründen mindestens zwei Zurrgurte zum Niederzurren und zwei Paare Zurrgurte beim Diagonalzurren verwendet werden.

2. Wegen unterschiedlichen Verhaltens und wegen Längenänderung

unter Belastung dürfen verschiedene Zurrmittel (z. B. Zurrketten und Zurrgurte aus Chemiefasern) nicht zum Verzurren derselben Last verwendet werden. Bei der Verwendung von zusätzlichen Beschlagteilen und Zurrvorrichtungen beim Zurren muss darauf geachtet werden, dass diese zum Zurrgurt passen.

3. Öffnen der Verzurrung: Vor dem Öffnen sollte man sich vergewissern,

dass die Ladung auch ohne Sicherung noch sicher steht und den Abladenden nicht durch Herunterfallen gefährdet. Falls nötig, sind die für den weiteren Transport vorgesehenen Anschlagmittel bereits vorher an der Ladung anzubringen, um ein Herunterfallen und /105DE/AT/CH Praktische Hinweise zur Benutzung und Pflege von Zurrgurten oder Kippen der Ladung zu verhindern. Dies trifft auch zu, wenn man Spannelemente verwendet, die ein sicheres Entfernen ermöglichen.

4. Vor Beginn des Abladens müssen die Verzurrungen so weit gelöst sein,

dass die Last frei steht.

5. Während des Be- und Entladens muss auf die Nähe jeglicher

tiefhängender Oberleitungen geachtet werden.

6. Die Werkstoffe, aus denen Zurrgurte hergestellt sind, verfügen über

eine unterschiedliche Widerstandsfähigkeit gegenüber chemischen Einwirkungen. Die Hinweise des Herstellers oder Lieferers sind zu beachten, falls die Zurrgurte wahrscheinlich Chemikalien ausgesetzt werden. Dabei sollte berücksichtigt werden, dass sich die Auswirkungen des chemischen Einflusses bei steigenden Temperaturen erhöhen. Die Widerstandsfähigkeit von Kunstfasern gegenüber chemischen Einwirkungen ist im Folgenden zusammengefasst: –Polyester wird wenig von mineralischen Säuren angegriffen. Alkalische Lösungen können es beschädigen. –Harmlose Säure- oder Laugen-Lösungen können durch Verdunstung so konzentriert werden, dass sie Schäden hervorrufen. Verunreinigte Zurrgurte sind sofort außer Betrieb zu nehmen, in kaltem Wasser zu spülen und an der Luft zu trocknen.106 DE/AT/CH Praktische Hinweise zur Benutzung und Pflege von Zurrgurten

7. Diese Zurrgurte sind für die Verwendung in den folgenden

Temperaturbereichen geeignet: –– 40°C bis +120°C für Polyester (PES); Diese Temperaturbereiche können sich je nach chemischer Umgebung ändern. In diesem Fall sind die Empfehlungen des Herstellers oder Lieferers einzuholen. Eine Veränderung der Umgebungstemperatur während des Transportes kann die Kraft im Gurtband beeinflussen. Die Zurrkraft ist nach Eintritt in warme Regionen zu überprüfen.

8. Zurrgurte müssen außer Betrieb genommen oder dem Hersteller

zur Instandsetzung zurückgeschickt werden, falls sie Anzeichen von Schäden zeigen. Die folgenden Punkte sind als Anzeichen von Schäden zu betrachten: –bei Gurtbändern (die außer Betrieb zu nehmen sind): Rissen, Schnitte, Einkerbungen und Brüche in lasttragenden Fasern und Nähten, Verformungen durch Wärmeeinwirkung; –bei Endbeschlagteilen und Spannelementen, Verformungen, Risse, starke Anzeichen von Verschleiß und Korrosion. Es dürfen nur Zurrgurte instand gesetzt werden, die Etiketten zu ihrer Identifizierung aufweisen. Falls es zu einem zufälligen Kontakt mit Chemikalien kommt, muss der Zurrgurt außer Betrieb genommen werden, und der Hersteller oder Lieferer muss befragt werden.107DE/AT/CH Praktische Hinweise zur Benutzung und Pflege... / Bedienung

9. Es ist darauf zu achten, dass der Zurrgurt durch die Kanten der Ladung,

an der er angebracht wird, nicht beschädigt wird. Eine regelmäßige Sichtprüfung vor und nach jeder Benutzung wird empfohlen.

10. Es sind nur lesbar gekennzeichnete und mit Etiketten versehene

Zurrgurte zu verwenden.

11. Zurrgurte dürfen nicht überlastet werden: Die maximale Handkraft

von 500 N (50 daN auf Etikett; 1 daN 1 kg) darf nur mit einer Hand aufgebracht werden. Es dürfen keine mechanischen Hilfsmittel wie Stangen oder Hebel usw. verwendet werden, es sei denn, diese sind Teil des Spannelementes.

12. Geknotete Zurrgurte dürfen nicht verwendet werden.

13. Schäden an Etiketten sind zu verhindern, indem man sie von den

Kanten der Ladung und, falls möglich, von der Ladung fern hält.

14. Gurtbänder sind vor Reibung und Abrieb sowie vor Schädigungen

durch Ladungen mit scharfen Kanten durch die Verwendung von Schutzüberzügen und / oder Kantenschonern zu schützen. Bedienung Zurrgurt anlegen Der ausgewählte Zurrgurt muss für den Verwendungszweck sowohl stark als auch lang genug sein und hinsichtlich der Zurrart die richtige108 DE/AT/CH Bedienung Länge aufweisen. Es ist immer gute Zurrpraxis zu berücksichtigen: Das Anbringen und das Entfernen der Zurrgurte sind vor dem Beginn der Fahrt zu planen. Während einer längeren Fahrt sind Teilentladungen zu berücksichtigen. Die Anzahl der Zurrgurte ist nach EN 12195-1 zu berechnen. Es dürfen nur solche Zurrsysteme, die zum Niederzurren mit STF (normale Spannkraft) auf dem Etikett ausgelegt sind, zum Niederzurren verwendet werden. ¾ Befestigen Sie den Zurrgurt um die Ladung herum. ¾ Öffnen Sie den Ratschengriff

und bringen Sie die Schlitzwelle

in Einfädlungsposition für das Gurtband

(siehe Abb. A III). ¾ Fädeln Sie das Gurtband

der Ratsche ein. Ziehen Sie es vorsichtig durch die Schlitzwelle

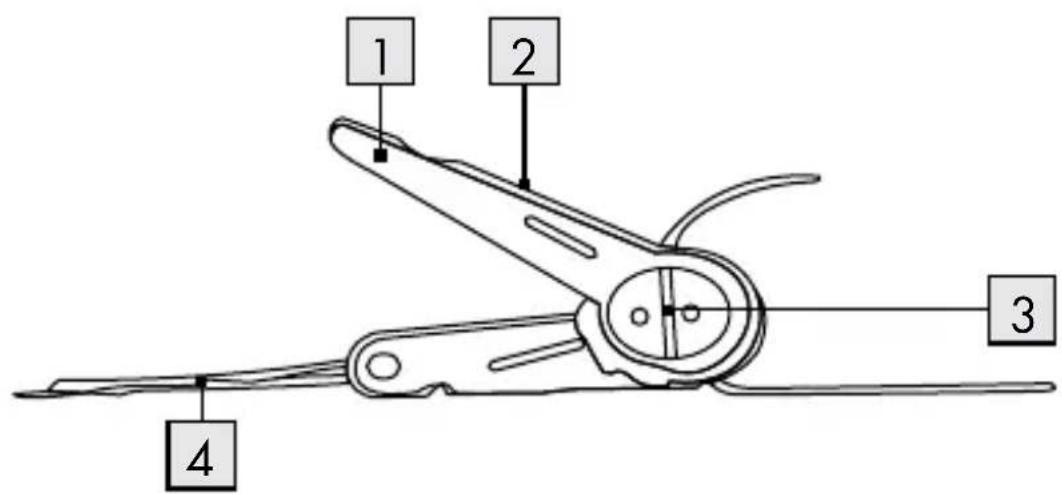

stramm an der Ladung anliegt. ¾ Spannen Sie den Zurrgurt, indem Sie den Ratschengriff

hin- und herbewegen (siehe Abb. A I - III). Spannen Sie den Zurrgurt so lange, bis die gewünschte Spannung erreicht ist. Hinweis: Beachten Sie, dass mindestens 1,5 und maximal 3 Wicklungen des Gurtbandes

auf der Schlitzwelle

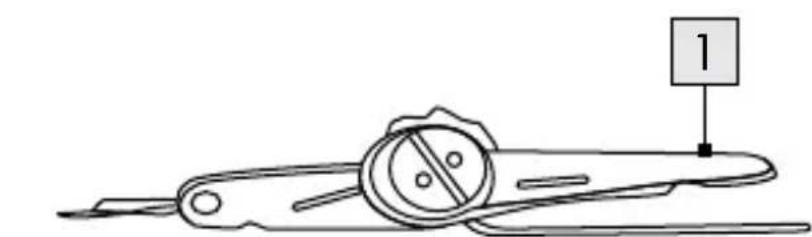

aufgebracht sind. ¾ Bringen Sie den Ratschengriff

in die Grundstellung (siehe Abb. A I). Die Ladung ist nun gesichert.109DE/AT/CH Bedienung / Reingung und Pflege Zurrgurt lösen VoRSICHT! Vergewissern Sie sich vor dem Lösen, dass die Ladung sicher steht. Achten Sie darauf, dass die Ladung auch ohne Zurrgurt sicher steht und nicht herunterfallen kann. VoRSICHT! VERLETZUNGSGEfAHR! Achten Sie darauf, dass sich keine Personen in der Nähe der Ladung befinden, wenn Sie den Zurrgurt lösen. Herunterfallende Teile können zu Verletzungen führen. VoRSICHT! VERLETZUNGSGEfAHR! Beim Öffnen der Verzurrung wird die Vorspannkraft mit einem Schlag freigegeben. Öffnen Sie den Zurrgurt daher mit äußerster Vorsicht. Hinweis: Achten Sie vor Beginn des Abladens darauf, dass die Verzurrung soweit gelöst ist, dass die Ladung frei steht. ¾ Bringen Sie den Ratschengriff

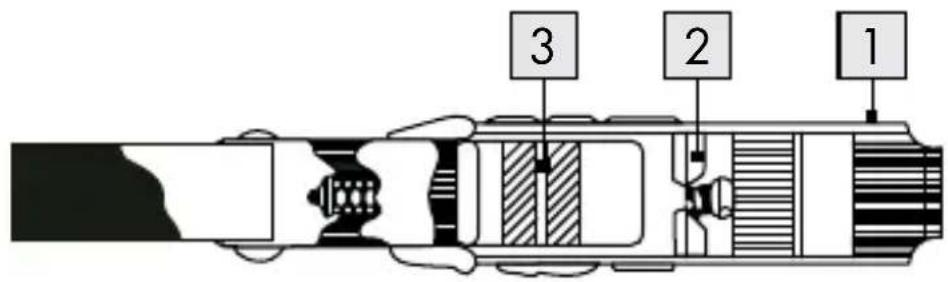

in die äußerste Position (siehe Abb. A III). ¾ Drücken Sie die Ratschensicherung

und klappen Sie den Ratschengriff

bis zum Endanschlag um (siehe Abb. B). ¾ Ziehen Sie das Gurtband

vollständig aus der Schlitzwelle

¾ Lösen Sie den Zurrgurt von der Ladung. Reinigung und Pflege Hinweis: Regelmäßige Pflege sichert die Qualität und Funktionalität des Zurrgurtes.110 DE/AT/CH Reinigung und Pflege / Entsorgung ¾ Reinigen Sie den Zurrgurt mit lauwarmem Wasser und ph-neutralem Waschmittel. Vermeiden Sie aggressive Reinigungsmittel. ¾ Die Spannratsche sollte regelmäßig gereinigt werden und anschließend leicht geschmiert werden. Achten Sie beim Schmieren darauf, dass Bereiche, die mit dem Gurtband

in Verbindung kommen, nicht geschmiert werden. ¾ Lagern Sie den Zurrgurt an einem trockenen, gut belüfteten, kühlen Ort. ¾ Vermeiden Sie den Kontakt mit Chemikalien, Säuren und Laugen, da diese den Zurrgurt beschädigen können. Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeindeoder Stadtverwaltung.OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm Model No.: Z31361 version: 11/2013 IAN 42859
