Z2897001 - Befestigungsgurt POWERFIX - Kostenlose Bedienungsanleitung

Produkttyp	Befestigungs- / Zurrgurt
Marke	Powerfix
Modell	Z2897001
Anzahl der Gurte	2 Gurte mit Ratsche und S-Haken (0,5 m) + 2 Gurte mit S-Haken (3,5 m)
Länge festes Ende (LGF)	0,5 m
Länge loses Ende (LGL)	3,5 m
Zulässige Belastung (LC)	125 daN (125 kg)
Material	Polypropylen (PP)
Verwendungstemperatur	-40 °C bis +80 °C
Bestimmungsgemäße Verwendung	Zurren und Befestigen von Lasten auf Fahrzeugen (nicht zum Heben)
Funktion Ratsche	Manuelles Spannen durch Hin- und Herbewegung, mit Verriegelung
Zurrarten	Niederzurren und Diagonalzurren
Pflege	Reinigung mit lauwarmem Wasser und pH-neutralem Reinigungsmittel; Ratsche mäßig fetten
Lagerung	Trockener, belüfteter Ort zwischen -40 °C und +80 °C
Prüfung vor Gebrauch	Auf Beschädigungen prüfen (Schnitte, Verformungen, Korrosion)
Regelmäßige Inspektion	Mindestens einmal jährlich durch einen Fachmann
Lieferumfang	4 Gurte + Bedienungsanleitung
Entsorgung	Verpackung recycelbar; gebrauchtes Produkt zum Recyclinghof

Häufig gestellte Fragen - Z2897001 POWERFIX

Wie hoch ist die maximale Belastung, die dieser Gurt aushält?

Die zulässige Belastung beträgt 125 daN (ca. 125 kg). Diese Grenze nie überschreiten.

Können diese Gurte zum Heben von Lasten verwendet werden?

Nein, diese Gurte sind ausschließlich zum Zurren und Befestigen von Lasten auf Fahrzeugen bestimmt, nicht zum Heben.

Wie spanne ich den Zurrgurt?

Öffnen Sie den Ratscheng riff, führen Sie den Gurt durch die geschlitzte Achse, und führen Sie dann eine Hin- und Herbewegung mit dem Griff durch, bis die gewünschte Spannung erreicht ist.

Wie löse ich den Gurt sicher?

Stellen Sie vor dem Lösen sicher, dass die Last stabil ist. Öffnen Sie den Griff vollständig, drücken Sie die Verriegelung und klappen Sie den Griff um. Achtung vor plötzlicher Spannungsfreigabe.

Welche Pflege benötigt der Gurt?

Reinigen Sie den Gurt mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Fetten Sie die Ratsche mäßig, ohne den Gurt zu berühren. Lagern Sie ihn an einem trockenen Ort zwischen -40°C und +80°C.

Wie oft müssen die Gurte überprüft werden?

Vor jedem Gebrauch visuell auf Beschädigungen prüfen. Eine gründliche Inspektion durch einen Fachmann sollte mindestens einmal jährlich erfolgen.

Kann ein beschädigter Gurt repariert werden?

Reparaturen dürfen nur vom Hersteller oder autorisiertem Personal durchgeführt werden. Der Gurt muss noch ein lesbares Etikett mit den Spezifikationen tragen.

Wie viele Gurtwicklungen um die Ratsche sind erforderlich?

Es sind mindestens 1,5 Wicklungen und maximal 3 Wicklungen des Gurtes um die Ratsche nötig.

Welche Verschleißerscheinungen sollten nicht ignoriert werden?

Risse, Schnitte, gebrochene Fasern, hitzebedingte Verformungen, Korrosion oder Aufweitung des Hakens um mehr als 5 %. Bei Auftreten dieser Anzeichen nicht mehr verwenden.

Kann ich diese Gurte mit scharfen Kanten verwenden?

Nein, die Kanten müssen mit Beschichtungen oder Kantenschützern geschützt werden, um eine Beschädigung des Gurtes zu vermeiden.

BEDIENUNGSANLEITUNG Z2897001 POWERFIX

Spann- und ZurrGurt-Set

Bedienungs- und Sicherheitshinweise

NL BE

SpanrleMenSet

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 23

C

Introduction

Technische gegevens . 15

Leveringsomvang..

- Technische gegevens

Lente: LGF (lente vast einde): 0,5 m

LGL (lengthen los einde): 3,5 m

Toegestane sjorkracht (L_C) : 125 daN (1250 N = Newton / 125 kg (m / s^2) )

Material: polypropylene (PP)

Leveringsomvang

Bestimmungsgemäß Verwendung. 24

Teilebeschreibung 24

Technische Daten. 24

Lieferumfang. 25

Sicherheitshinweise

Allgemeine Sicherheitshinweise . 25

Sicherheitshinweise für Zurrgurte 25

Praktische Hinweise zur Benutzung und Pflege von Zurrgurten. 27

Bedienung

Zurrgurt anlagen . 29

Zurrgurt losen . 30

Reinigung und Pflege. 30

Entsorgung . 31

Spann- und Zurrgurt-Set

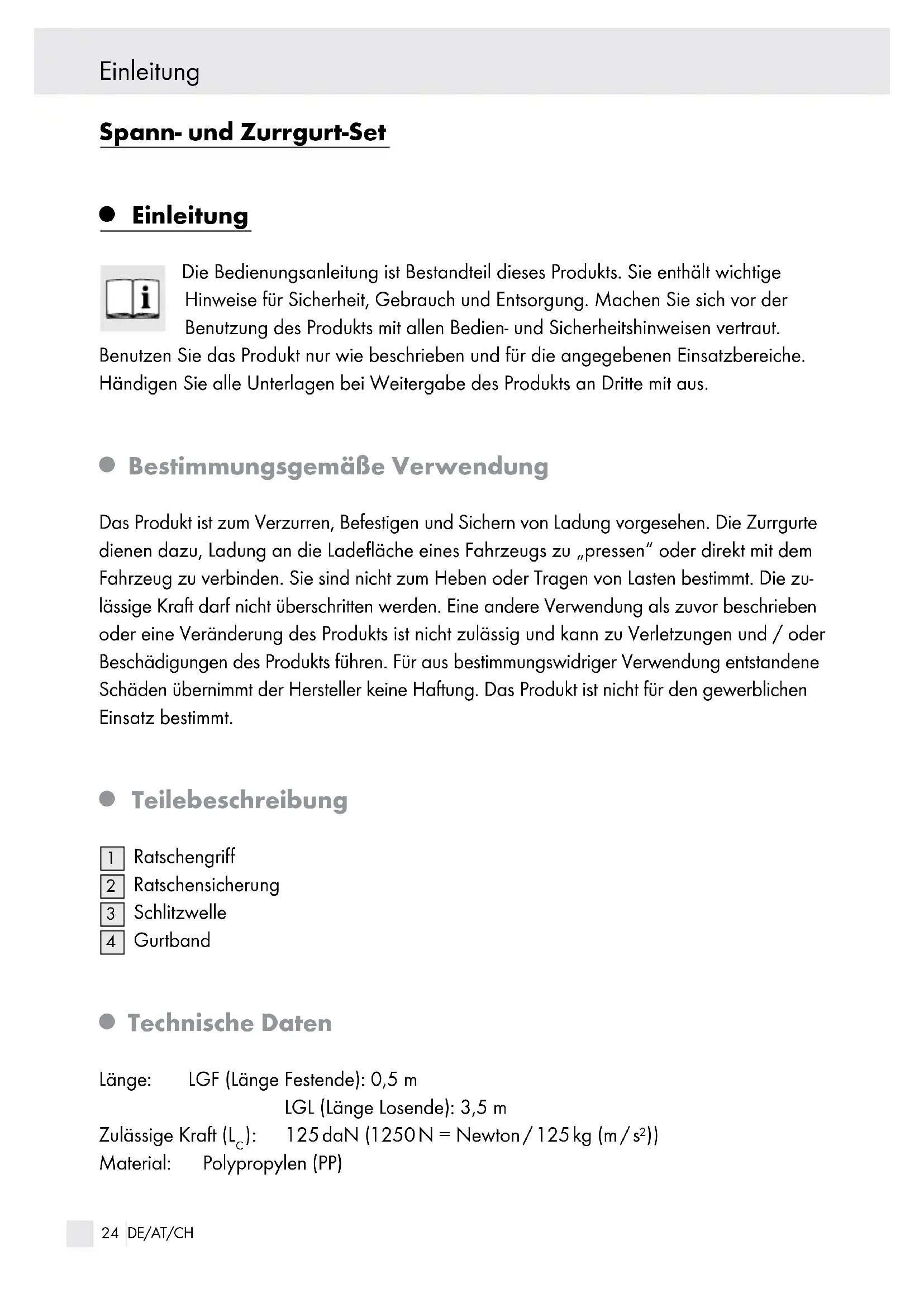

Einleitung

Die Bedienungsanleitung ist Bestandteil deses Products. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut.

Benutzen Sie das Produkt nur wie beschreiben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäß Verwendung

Das Produkt ist zum Verzurren, Befestigen und Sichern von Ladung vorgesehen. Die Zurrgurte dieren dazu, Ladung an die Ladefläche eines Fahrzeugs zu „pressen" oder direkt mit dem Fahrzeug zu verbinden. Sie sind nicht zum Heben oder Tragen von Lasten bestimmt. Die zulässige Kraftarf nicht übersritten werden. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produkts ist nicht zulässig und kann zu Verletzungen und / oder Beschädigungen des Produkts führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

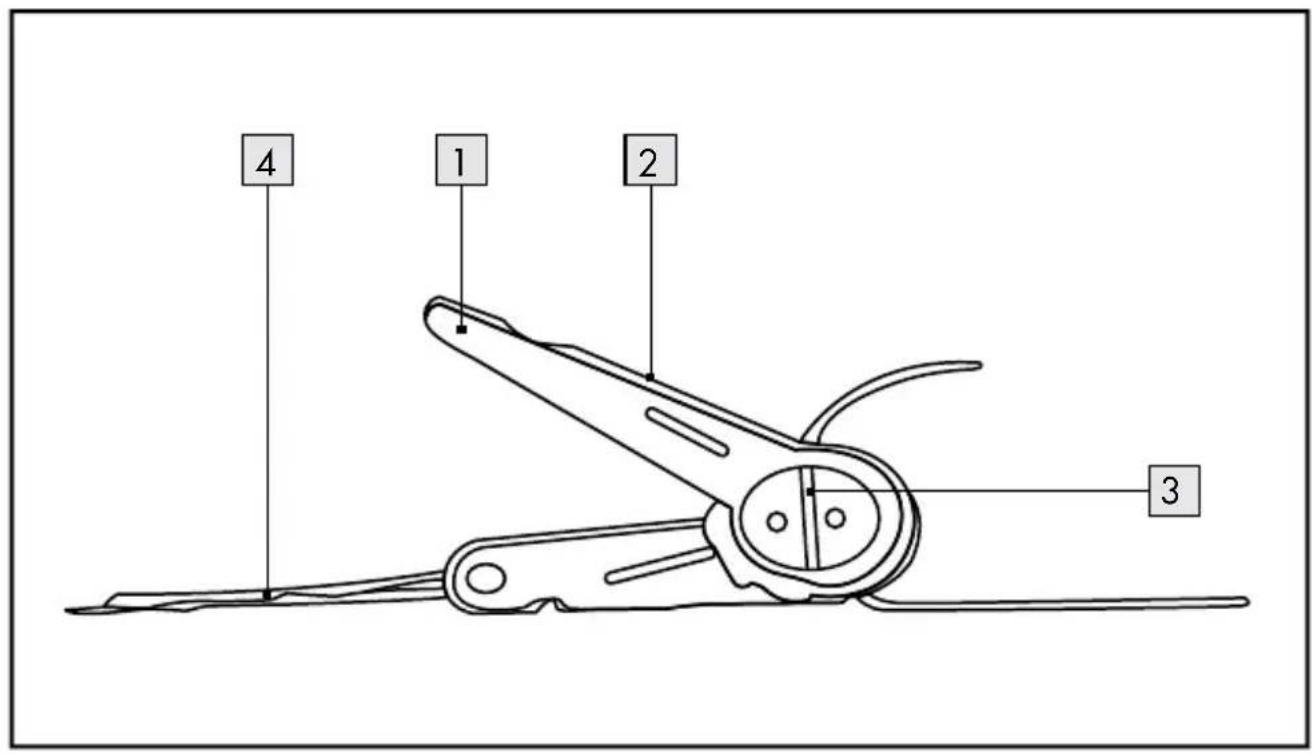

Teilebeschreibung

1 Ratschengriff
2 Ratschensicherung
3 Schlitzwelle
4 Gurtband

- Technische Daten

Lange: LGF (Lange Festende): 0,5 m
LGL (Lange Losende): 3,5 m
Zulässige Kraft (L_C) : 125 daN (1250N = Newton / 125 kg (m / s^2) )
Material: Polypropylen (PP)

- Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf Vollständigkeit sowie den einwandfrei Zustand des Produkts und aller Teile.

2 × Zurrgurt mit Spannratsche und S-Haken, ca. 0,5 m
2× Zurrgurt mit S-Haken, ca. 3,5 m
1 x Bedienungsanleitung

- Sicherheitshinweise

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

Allgemeine Sicherheitseinweise

A WARNUNG! LEBENS- UND UNFALLGEFAHR FÜR KLEIN

KINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit Verpackungsmaterial und Produkt. Es besteht Erstickungsgefahr durch

Verpackungsmaterial und Lebensgefahr durch Strangulation. Kinder untersätzen*häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern. Das Produkt ist kein Spielzeug.

• Verwenden Sie das Produkt nicht, wenn es Beschädigungen aufweist.
  ■ Kontrollieren Sie, ob alle Teile sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr.

Sicherheitshinweise für Zurrgurte

• Überprüfen Sie den Zurrgurt vor jedem Gebrauch auf mögliche Beschädigungen. Verwenden Sie den Zurrgurt keinesfalls bei Bandschäden.
• Prüfen Sie mit aggressiven oder sonstigen die Verwendung gefährdenden Stoffen behaftete oder verschmutzte Zurrgurte sorgfältig. Lassen Sie diese ggf. durch den Hersteller prüfen.

• Lassen Sie die Zurrgurte und alle Bauteile mindestens einmal pro Jahr durch einen Fachmann überprüfen. Entsprechend den Einsatzbedingungen und den betrieblichen Gegebenheiten können zwischenzeitlich weitere Prüfungen durch einen Fachmann erforderlich werden.

• Verwenden Sie den Zurrgurt keinesfalls bei:

• Garnbrüchen oder Garnschritten, insbesondere Kanteneinschritten oder anderen bedenklichen Verletzungen

• fehlender oder nicht mehr lesbarer Kennzeichnung
• Beschädigung der Verbindungen, Verformung durch Wärmeinfluss (Reibung, Strahlung)

• Schaden infolge der Einwirkung aggressiver Stoffe.

• Verwenden Sie die Ratschen keinesfalls bei:

• Anrissen, Bruchen oder erheblichen Korrosionserscheinungen bzw. -schaden
  -Aufweitung >5% (5% im Hakenmaul oder allgemeinen Verformungen)

• erkennbar bleibender Verformung an tragenden Teilen

• Reparaturen an Zurrgurten dürfen nur dann durchgeführt werden, wenn die Kennzeichnung von Hersteller, Werkstoff und zulässiger Höchstzugkraft auf dem Etikett eindeutig festzustellen ist. Sie dürfen nur vom Hersteller oder von ihm beauftragten Personen durchgeführt werden. Diese müssen sicherrstellen, dass die nach der Reparatur wieder gebrauchsfertigen Zurrgurte die ursprünglich auf dem Etikett angegebene zulässige Höchstzugkraft erreichen.
  Belasten Sie den Zurrgurt niemals über die auf dem Etikett angegebene zulässige Zugrakt (siehe auch „Technische Daten").
  Wahlen Sie entsprechend der vorgesehenen Verzurrart, Zugkraft und Ladeoberflächen den geeigneten Zurrgurt aus (siehe Kennzeichnungs-Etikett).

vOrSICht! UNFALLGeFAhr! Wahlen Sie stets geeignete Zurrgurte, Zurrpunkte und Zurrmethode aus. Die Große, die Form und das Gewicht der Ladung bestimmen die richtige Auswahl, aber auch die beabsichtigte Verwendungsart, die Transportumgebung und die Art der Ladung.
Vergewissern Sie sich, dass die Fahrzeugteile, an denen die Ladung befestigt werden soll, ausreichend stabil sind.
vOrSlicht! Zusätzlich zu den Beschleunigungskräften während der Fahrt konnen Seitenkrafte durch Wind auftreten.
Ziehen Sie den Zurrgurt niemals über raue Oberflächen oder scharfe Kanten, wenn diese nicht mit einem geeigneten Schutz versehen sind.
Achten Sie darauf, dass die Zurrgurte nicht verdreht sind und mit der ganzen Breite tragen.
Stellen Sie keine Gegenstände auf den Zurrgurt, wenn dieser dadurch beschädigt werden kann.
Halten Sie den Zurrgurt von freißen Oberflächen fern.
Verteilen Sie die Zurrgurte gleichmäßig auf die zu sichernde Last.
- Verwenden Sie die Zurrgurte niemals als Anschlagmittel.
Achten Sie daraufuf, dass die S-Haken nicht auf ihrer Spitze belastet werden: sofern es sich nicht um einen Haken handelt, der für diesen besonderen Zweck geeignet ist. Hängen Sie den Zurrhaken immer voninnen nach außen ein, um ein Aushängen ohne Sicherung

in einem Zurrpunkt auf der Ladefläche zu vermeiden.

■ Legen Sie die S-Haken und Ratschen niemals an Kanten an.
■ Verlangern Sie niemals den Ratschengriff 1 um höhere Spannkräfte zu erzielen, wenn dies nicht ausdrücklich durch eine entsprechende Bedienungsanleitung erlaubt ist.

VORSICHT! UNFALLGEFAHR! Achten Sie bei der Verwendung von zusätzlichen Beschlagteilen und Zurvorrichtungen beim Zurren daraufuf, dass diese zum Zurrgurt passen.
Zur sicheren Befestigung der Ladung mussen mindestens 1,5 Wicklungen des Gurtbandes auf die Ratsche aufgebracht werden.
Spannen Sie das Gurtband 4 per Hand bereits soweit vor, dass nicht mehr als 3 Bandwindungen auf die Ratsche, aufgebracht werden müssen, um die Ladung zu spannen.
■ Überschreiben Sie bei Dachlast keinesfalls die Herstellerangaben.
VORSICHT! UNFALLGEFAHR! Beachten Sie beim Niederzurren die erforderliche Vorspannkraft. Es sind mindestens 2 Zurrgurte notig. Es mussen aus Stabilitaatsgrunden mindestens zwei gleiche Zurrgurte zum Niederzurren und zwei paar gleiche Zurrgurte beim Diagonalzurren verwendet werden.
VORSICHT! UNFALLGEFAHR! Kontrollieren Sie während der Fahrt regelmäßig, ob die Ladung noch ordnungsgemäß verzurrt ist und spannen Sie den Zurrgurt ggf. nach.

Praktische Hinweise zur Benutzung und Pflege von Zurrgurten

1. Bei der Auswahr und dem Gebrauch von Zurrgarten führen die erforderliche Zurrkraft sowie die Verwendungsart und die Art der zu zurrenden Ladung berücksichtigt werden.
   Die Groß, Form und das Gewicht der Ladung bestimmen die richtige Auswahr, aber auch die beabsichtigte Verwendungsart, die Transportumgebung und die Art der Ladung. Es mussen aus Stabilitätsgründen mindestens zwei Zurrgurte zum Niederzurren und zwei Paare Zurrgurte beim Diagonalzurren verwendet werden.
2. Wegen entsprechenden Verhaltens und wegen Längenänderung unter Belastung dürfen verschiedene Zurmittel (z. B. Zurrketten und Zurrgurte aus Chemiefasern) nicht zum Verzurren derselben Last verwendet werden. Bei der Verwendung von zusätzlichen Beschlagteilen und Zurrvorrichtungen beim Zurren muss darauf geachtet werden, dass diese zum Zurrgurt passen.
3. Während des Gebrauchs mussen Flachhaken mit der gesamten Breite im Hakengrund aufliegen.
4. Öffnen der Verzurrung: Vor dem Öffnen sollen man sich vergewissern, dass die Ladung auch ohne Sicherung noch safer stehen und den Abladenden nicht durch Herunterfallen gefährdet. Falls nötig, sind die für den weiteren Transport vorgesehenen Anschlagmittel bereits vorher an der Ladung anzubRINGen, um ein Herunterfallen und/oder Kippen

Praktische Hinweise zur Benutzung und Pflege von Zurrgurten

der Ladung zu verhindern. Dies trifft auch zu, wenn man Spannelemente verwendet, die ein sicheres Entfernen ermöglich.

1. Vor Beginn des Abladens müssen die Verzurrungen so welt gelöst sein, dass die Last frei stehen.

2. Wahlend des Be- und Entladens muss auf die Nähe jeglicher tiefhängender Oberleitungen geachtet werden.

3. Die Werkstoffe, aus denen Zurrgurte hergestellt sind, verfügen über eine entsprechliche Widersstandsfähigkeit gegenüber chemischen Einwirkungen. Die Hinweise des Herstellers oder Lieferers sind zu beachten, falls die Zurrgurte wahrscheinlich Chemikalien ausgesetzt werden. Dabei sollen berücksichtigt werden, dass sich die Auswirkungen des chemischen Einflusses bei steigenden Temperaturen erhöhen. Die Widersstandsfähigkeit von Kunstfasern gegenüber chemischen Einwirkungen ist im Folgenden zusammenfasst:

4. Polypropylen wird weniger von Säuren und Laugen angegriffen und eignet sich für Anwendungen, bei denen hohe Widersfähigkeit gegenüber Chemikalien (außer einigen organischen Lösungsmitteln) verlangt wird.

5. Harmlose Säure- oder Laugen-Lösungen können durch Verdunstung so konzentriert werden, dass sie Schäden hervorrufen. Verunreinigte Zurrgurte sind sofort außer Betrieb zunehmen, in kaltem Wasser zu spulen und an der Luft zu trocknen.

6. These Zurrgurte sind für die Verwendung in den folgenden Temperaturbereichen geeignet:

7. -40 °C bis +80 °C für Polypropylen (PP);

These Temperaturbereiche können sich je nach chemischer Umgebung ändern. In dieser Fall sind die Empfehlungen des Herstellers oder Lieferers einzuholen. Eine Veränderung der Umgebungstemperatur während des Transportes kann die Kraft im Gurtband beeinflussen. Die Zurrkraft ist nach Eintritt in warme Regionen zu überprüfen.

1. Zurrgurte müssen außer Betrieb genommen oder dem Hersteller zur Instandsetzung zurückgeschickt werden, falls sie Anzeichen von Schäden zeigen. Die folgenden Punkte sind als Anzeichen von Schäden zu betrachten:

2. bei Gurtbändern (die außer Betrieb zunehmen sind): Rissen, Schnitte, Einkerbungen und Brüche in lastragenden Fasern und Nähten, Verformungen durch Wärmeinwirkung;

3. bei Endbeschlagteilen und Spannelementen, Verformungen, Risse, starke Anzeichen von Verschleiß und Korrosion. Es dürfen nur Zurrgurte instand gesetzt werden, die Etiketten zu ihrer Identifizierung aufweisen. Falls es zu einem zufälligen Kontakt mit Chemikalien kommt, muss der Zurrgurt außer Betrieb genommen werden, und der Hersteller oder Lieferer muss befragt werden.

4. Es ist darauf zu achten, dass der Zurrgurt durch die Kanten der Ladung, an der er angebracht wird, nicht beschädigt wird. Eine regelmäßige Sichteprüfung vor und nach jeder Benutzung wird empfohlen.

5. Es sind nur lesbar gekennzeichene und mit Etiketten versehene Zurrgurte zu verwenden.

6. Zurrgurte dürfen nicht überlastet werden: Die maximale Handkraft von 250 N (25 daN auf Etikett; 1 daN 1 kg) darf nur mit einer Hand aufgebracht werden. Es dürfen keine mechanischen Hilfsmittel wie Stangen oder Hebel usw. verwendet werden, es sei dess, diese sind Teil des Spannelementes.
7. Geknotete Zurrgurte)durfen nicht verwendet werden.
8. Schaden an Etiketten sind zu verhindern, indem man sie von den Kanten der Ladung und, falls möglich, von der Ladung fern halt.
9. Gurtbänder sind vor Reibung und Abrieb sowie vor Schädigungen durch Ladungen mit scharfen Kanten durch die Verwendung von Schutzüberzügen und / oder Kantenschonern zu schützen.

Bedienung

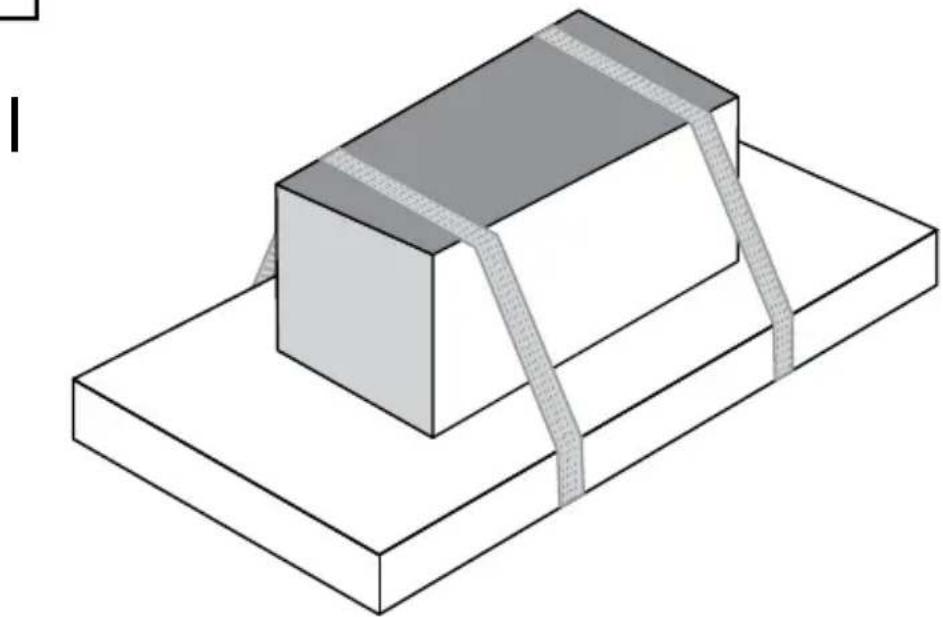

Niederzurren:

Die Ladung wird mit Zurrgurten überspannt auf die Ladefläche gespresst (siehe Abb. C I).

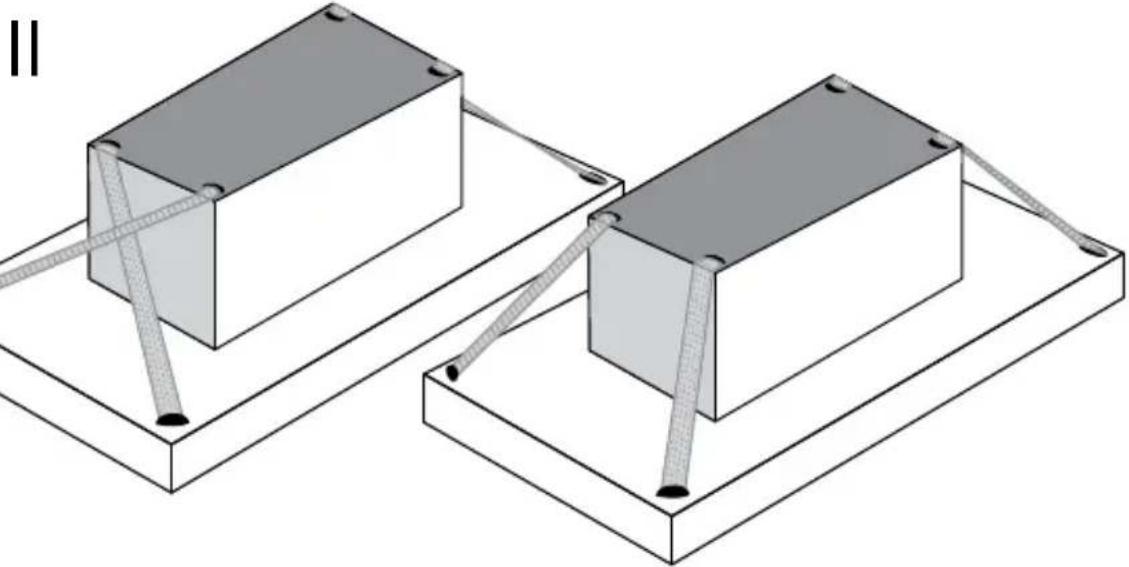

Diagonalzurren:

Die Ladung wird durch 4 Zurrgurte geschichert und direkt mit dem Fahrzeug verbunden (siehe Abb. C II).

Zurrgurt anlagen

Der ausgewählte Zurrgurt muss für den Verwendungszweck sowohl stark als auch lang genug sein und hinsichtlich der Zurrart die richtige Länge aufweisen. Es ist immer gute Zurpraxis zu berücksichtigen: Das Anbringen und das Entfernen der Zurrgurte sind vor dem Beginn der Fahrt zu planen. Während einer längeren Fahrt sind Teilentladungen zu berücksichtigen. Die Anzahl der Zurrgurte ist nach EN 12195-1 zu berechnen. Es dürfen nur solche Zurssysteme, die zum Niederzurren mit STF (normale Spannkraft) auf dem Etikett ausgelegt sind, zum Niederzurren verwendet werden.

Befestigen Sie den Zurrgurt mittels der S-Haken sicher an der Ladung.

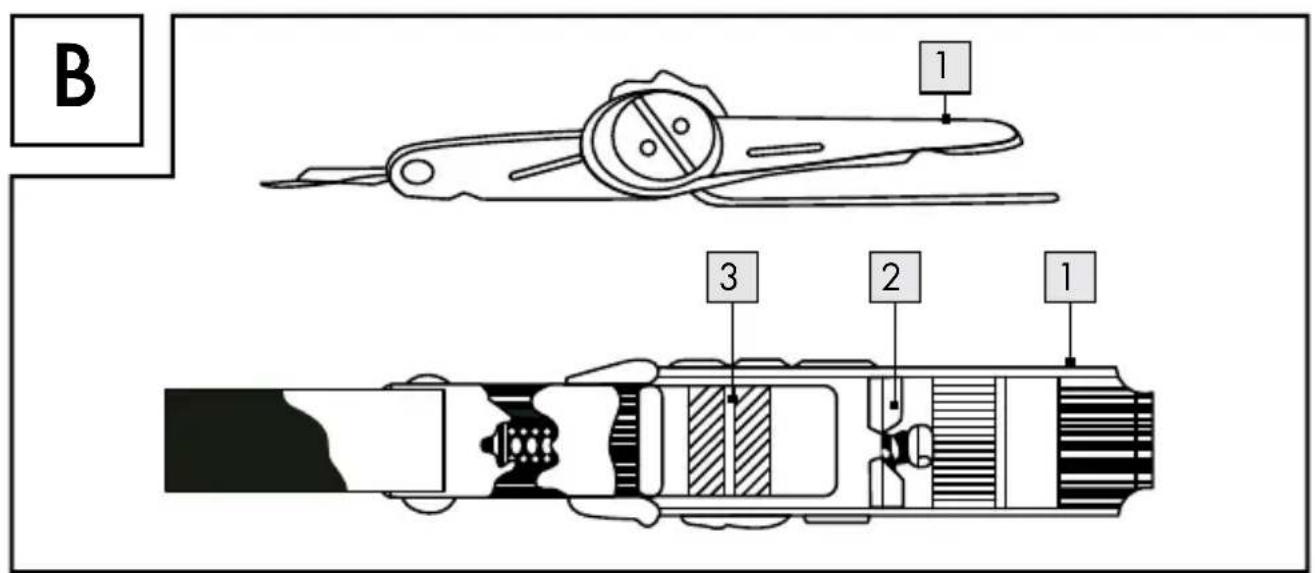

Öffnen Sie den Ratschengriff 1 und bringen Sie die Schlitzwelle 3 in Einfädungsposition für das Gurtband 4 (siehe Abb. A III).
Fadeln Sie das Gurtband 4 in die Schlitzwelle 3 der Ratsche ein. Ziehen Sie es vorsichtig durch die Schlitzwelle 3, bis das Gurtband 4 stramm an der Ladung anliegt.

• Spannen Sie den Zurrgurt, indem Sie den Ratschengriff hin- und herbewegen (siehe Abb. A I - III). Spannen Sie den Zurrgurt so lange, bis die gewünschte Spannung erreicht ist. Hinweis: Beachten Sie, dass mindestens 1,5 und maximal 3 Wicklungen des Gurt-bandes 4 auf der Schlitzwelle 3 aufgebracht sind.

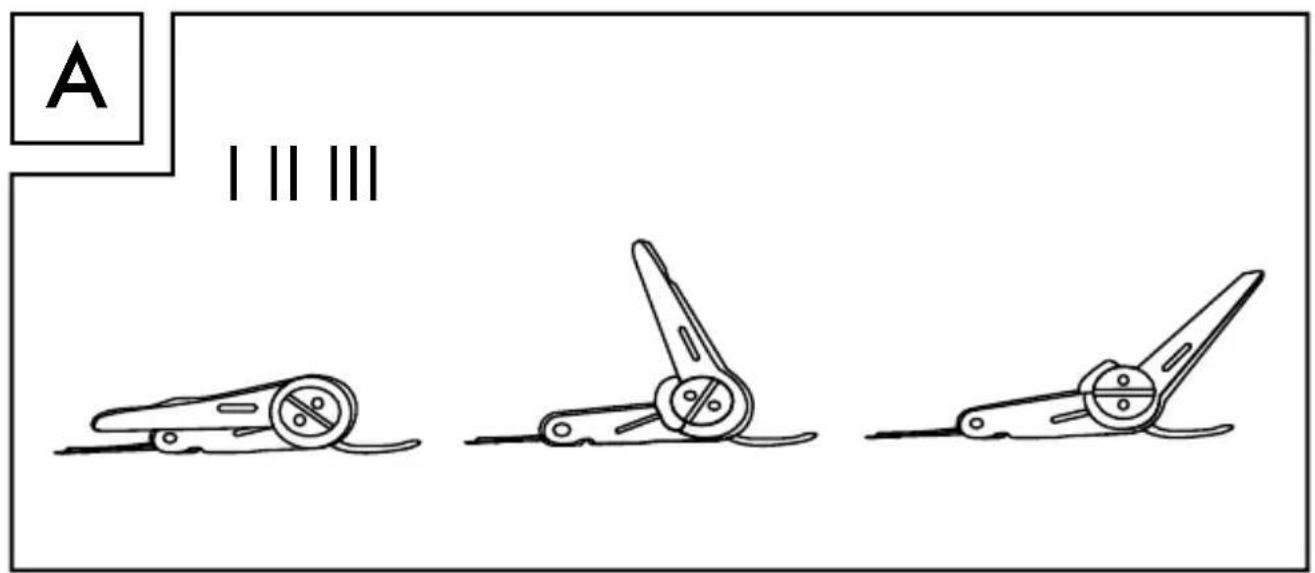

  □ Bringen Sie den Ratschengriff 1 in die Grundstellung (siehe Abb. A I). Die Ladung ist nun geschichert.

Zurrgurt losen

VORSICHT! Vergewissern Sie sich vor dem Losen, dass die Ladung sicher liegt. Achten Sie daraufuf, dass die Ladung auch ohne Zurrgurt sicher steht und nicht herunterfallen kann.
VORSICHT! VERLETZUNGSGEFAHR! Achten Sie darauf, dass sich keine Personen in der Nähe der Ladung befinden, wenn Sie den Zurrgurt losen. Herunterfallende Teile konnen zu Verletzungen führen.
VORSICHT! VERLETZUNGSGEFAHRI! Beim Öffnen der Verzurrung wird die Vorspannkraft mit einem Schlag freiogegeben. Öffnen Sie den Zurrgurt daher mit äußerster Vorsicht.

Hinweis: Achten Sie vor Beginn des Abladens darauf, dass die Verzurrung soweit gelöst ist, dass die Ladung frei stehen.

□ Bringen Sie den Ratschengriff 1 in die außerste Position (siehe Abb. A III).
Drücken Sie die Ratschensicherung 2 und klappen Sie den Ratschengriff 1 bis zum Endanschlag um (siehe Abb. B).
Ziehen Sie das Gurtband 4 vollständig aus der Schlitzwelle 3.
Lösen Sie den S-Haken und somit den Zurrgurt von der Ladung.

- Reinigung und Pflege

Hinweis: Regelmäßige Pflege sichert die Qualität und Funktionalität des Zurrgurtes.

Reinigen Sie den Zurrgurt mit lauwarmem Wasser und ph-neutralem Waschmittel. Vermeiden Sie aggressive Reinigungsmittel.
Die Spannratsche sollte regelmäßig gereinigt werden und anschließend leicht geschmiert werden. Achten Sie beim Schmieren darauf, dass Bereiche, die mit dem Gurtband 4 in Verbindung kommt, nicht geschmiert werden.
Lagern Sie den Zurrgurt an einem trockenen, gut belufteten Ort innerhalb eines Temperaturbereichs von -40 - + 80^

• Vermeiden Sie den Kontakt mit Chemikalien, Säuren und Laugen, da diese den Zurrgurt beschädigten können.

entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfaren Sie bei ihrer Gemeinde-oder Stadtverwaltung.

OWIM GmbH & Co. KG

Stiftsbergstraße 1

D-74167 Neckarsulm

Model No.: Z28970-01

Version:07/2013
