Z2897001 - Sangle de fixation POWERFIX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sangle de fixation / arrimage
Marque	Powerfix
Modèle	Z2897001
Nombre de sangles	2 sangles avec cliquet tendeur et crochet en S (0,5 m) + 2 sangles avec crochet en S (3,5 m)
Longueur bout fixe (LGF)	0,5 m
Longueur bout libre (LGL)	3,5 m
Charge admissible (LC)	125 daN (125 kg)
Matériau	Polypropylène (PP)
Température d'utilisation	-40 °C à +80 °C
Utilisation conforme	Arrimage et fixation de charges sur véhicule (pas pour levage)
Fonction cliquet tendeur	Tension manuelle par mouvement de va-et-vient, avec verrouillage
Types d'arrimage	Arrimage plaquant et diagonal
Entretien	Nettoyage à l'eau tiède avec détergent pH neutre ; cliquet graissé modérément
Stockage	Lieu sec, aéré, entre -40 °C et +80 °C
Contrôle avant utilisation	Vérifier l'absence de dommages (coupures, déformations, corrosion)
Inspection périodique	Au moins une fois par an par un spécialiste
Contenu de livraison	4 sangles + mode d'emploi
Mise au rebut	Emballage recyclable ; produit usagé en déchetterie

FOIRE AUX QUESTIONS - Z2897001 POWERFIX

Quelle est la charge maximale que peut supporter cette sangle ?

La charge admissible est de 125 daN (environ 125 kg). Ne jamais dépasser cette limite.

Peut-on utiliser ces sangles pour soulever des charges ?

Non, ces sangles sont conçues uniquement pour arrimer et fixer des charges sur un véhicule, pas pour le levage.

Comment tendre la sangle d'arrimage ?

Ouvrez la poignée du cliquet, passez la sangle dans l'axe fendu, puis effectuez un mouvement de va-et-vient avec la poignée jusqu'à la tension désirée.

Comment détendre la sangle en toute sécurité ?

Avant de détendre, assurez-vous que la charge est stable. Ouvrez complètement la poignée, appuyez sur le verrouillage et rabattez la poignée. Attention à la libération brutale de tension.

Quel entretien nécessite la sangle ?

Nettoyez la sangle à l'eau tiède avec un détergent neutre. Graissez modérément le cliquet sans toucher la sangle. Stockez dans un endroit sec entre -40°C et +80°C.

À quelle fréquence faut-il inspecter les sangles ?

Avant chaque utilisation, vérifiez visuellement l'absence de dommages. Une inspection approfondie par un spécialiste doit être effectuée au moins une fois par an.

Peut-on réparer une sangle endommagée ?

Les réparations doivent être effectuées uniquement par le fabricant ou un personnel agréé. La sangle doit encore porter une étiquette lisible avec les spécifications.

Combien de tours de sangle faut-il autour du cliquet ?

Il faut au minimum 1,5 tour et au maximum 3 tours de sangle enroulée sur l'axe du cliquet.

Quels sont les signes d'usure à ne pas ignorer ?

Fissures, coupures, fibres rompues, déformations dues à la chaleur, corrosion ou élargissement du crochet de plus de 5 %. Ne plus utiliser si ces signes apparaissent.

Puis-je utiliser ces sangles avec des arêtes vives ?

Non, il faut protéger les arêtes avec des revêtements ou protège-coins pour éviter d'endommager la sangle.

MODE D'EMPLOI Z2897001 POWERFIX

Set de sangles de serrage et d'arrimage

FR BE

Set de sangles de serrage et d'arrimage

Instructions d'utilisation et consignes de sécurité

DE AT CH

FR / BE Instructions d'utilisation et consignes de sécurité Page 5

Utilisation conforme 6

Description des pièces.. 6

Caractéristiques.. 6

Furniture. Page 7

Consignes de sécurité

Consignes de sécurité générales Page 7

Consignes de sécurité pour les sangles d'arrimage Page 7

Utilisation

Pose des sangles d'arrimage Page 11

Développer la sangle d'arrimage.. 12

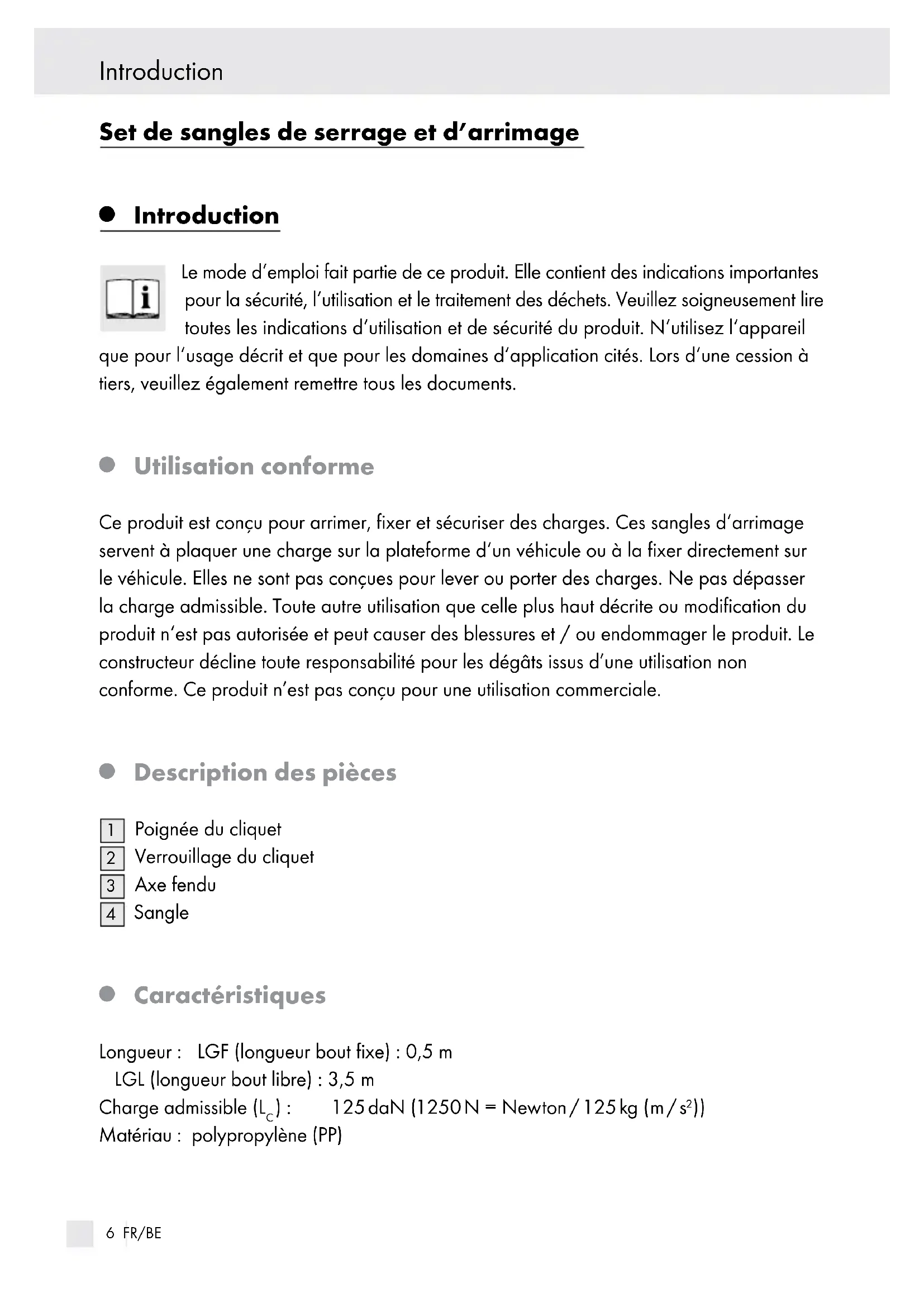

Set de sangles de serrage et d'arrimage

Le mode d'emploi fait partie de ce produit. Il contient des indications importantes pour la sécurité, l'utilisation et le traitement des déchets. Veuillez soigneusement lire toutes les indications d'utilisation et de sécurité du produit. N'utilisez l'appareil

que pour l'usage prescrit et que pour les domaines d'application cités. Lors d'une cession à tiers, veuillez également remettre tous les documents.

Utilisation conforme

Ce produit est conçu pour arrimer, fixer et sécuriser des charges. Ces sangles d'arrimage servent à plaquer une charge sur la plateforme d'un véhicule ou à la fixer directement sur le véhicule. Elles ne sont pas conçues pour lever ou porter des charges. Ne pas dépasser la charge admissible. Toute autre utilisation que celle plus haut décrite ou modification du produit n'est pas autorisée et peut causer des blessures et / ou endommager le produit. Le constructeur décline toute responsabilité pour les dégâts issus d'une utilisation non conforme. Ce produit n'est pas conçu pour une utilisation commerciale.

Description des pièces

1 Poignée du clic 2 Verrouillage du clic 3 Axe fendu 4 Sangle

- Caractéristiques

Charge admissible (L_C): 125 daN (1250N = Newton/125kg (m / s^2)

Matériau: polypropylène (PP)

Contrôlez immédiatement après le déballage le contenu de livraison en ce qui concerne l'intégralité du contenu de livraison, ainsi que l'état irréprochable du produit et de toutes ses pièces.

1 x mode d'emploi

Consignes de sécurité

CONSERVER TOUTES LES CONSIGNES DE SÉCURITÉ ET INSTRUCTIONS POUR CONSULTATION ULTERIEURE!

Avertissement! DANGER de MORT et d'accident pour

LES ENFANTS EN BAS ÂGE ET LES ENFANTS! Ne jamais laisser les enfants manipuler sans surveillance le matériel d'emballage et le produit. Il

Existe un risque d'étouffement par le matériel d'emballage et un danger de mort par strangulation. Les enfants sous-estiment souvent les dangers. Toujours tenir les enfants à l'écart du produit. Ce produit n'est pas un jouet.

Ne pas utiliser le produit s'il comporte des signes d'endommagement. - Contrôler le montage correct de toutes les pièces. Risque de blessures en cas de montage incorrect.

Consignes de sécurité pour les sangles d'arrimage

• Contrôler le bon état de la sangle d'arrimage avant chaque utilisation. Ne jamais utiliser une sangle d'arrimage endommagée.
• Contrôler minutieusement les sangles d'arrimage tachées ou encrassées par des substances agressives ou autres pouvant ALTERER leur aptitude à l'utilisation. Au besoin, faire vérifier les sangles par le fabricant.

Consignes de sécurité

Faire inspecter les sangles et tous leurs composants au moins une fois par an par un spécialiste. Selon les conditions d'usage et de service, d'autres inspections par un spécialiste peuvent être requises plus fréquemment. Ne jamais utiliser une sangle d'arrimage dans les cas suivants :

• fils rompus ou coupés, spécialement incision des bords ou tout autre dommage suspect
• marquage absent ou illisible
• raccords endommagés, déformations dues à la chaleur (friction, rayonnement)
• altérations causées par des substances agressives.

Ne jamais utiliser un clou dans les cas suivants :

• fissures, cassures ou signes/déformations causés par la rouille
• élargissement > 5 % (5 % dans l'ouverture du crochet ou déformation générale)
• déformation visiblement persistante des composants portants

La réparation d'une sangle d'arrimage ne doit être effectuée que si le marquage du fabricant, du matériel et de la charge maximale de tension admissible est clairement lisible sur l'étiquette. Les réparations doivent uniquement être effectuées par le fabricant ou du personnel agréé par celui-ci. Le personnel chargé d'exécuter la réparation doit vérifier que la sangle d'arrimage remise en état possède la charge maximale de tension admissible spécifique initialement sur l'étiquette. Ne jamais solliciter une sangle d'arrimage au-delà de la charge de tension admissible spécifiée sur l'étiquette (voir aussi « Caractéristiques »). Choisir une sangle d'arrimage adaptée en fonction du type d'arrimage prévu, de la charge de tension et de la surface de la charge (voir étiquette de marquage).

ATTENTION! RISQUE D'ACCIDENT! Toujours utiliser des sangles d'arrimage adaptées, les bons points d'ancrage et la méthode d'arrimage adaptée. La taille, la forme et le poids de la charge déterminent le choix correct. Il faut aussi tenir compte du type d'utilisation visé, des conditions de transport et du type de charge. Vérifier que les pièces du véhicule auxquelles la charge doit être fixée sont suffisamment solides. ATTENTION! Outre l'accélération pendant le trajet, la charge peut aussi être exposée aux forces latérales par le vent. Ne jamais faire passer la sangle d'arrimage sur des surfaces rugueuses ou des arêtes vives si celles-ci ne sont pas dotées d'une protection adaptée. Veiller à ce que les sangles d'arrimage ne soient pas tordues et soient posées sur toute leur largeur. Ne pas poser d'objet susceptible de causer des dommages sur une sangle. Tenir la sangle d'arrimage à l'écart des surfaces chaudes. Répartir équitablement les sangles d'arrimage sur la charge à sécuriser. Ne jamais utiliser les sangles comme dispositif d'accrochage.

Conseils pratiques pour l'utilisation et l'entretien de sangles...

Veiller à ne pas solliciter le crochet en S au niveau de son extrémité, sauf s'il s'agit d'un crochet spécifiquement prévu pour ce type d'utilisation. Toujours accrocher le crochet d'arrimage de l'intérieur vers l'extérieur pour éviter tout décrochage sans fixation à un point d'ancrage sur la plateforme. Ne jamais placer un crochet en S ou le cliqueur sur une arête. Ne pas rallonger la poignée du cliqueur pour faire levier et tendre plus, sauf si ceci est explicitement spécifié par une instruction d'utilisation.

ATTENTION! RISQUE D'ACCIDENT! Si des armatures et des dispositifs d'arrimage supplémentaires sont utilisés, il faut veiller à ce que ceux-ci conviennent pour la sangle d'arrimage.

Pour assurer une fixation correcte de la charge, il faut veiller à ce qu'au moins 1 tour et demi de la sangle d'arrimage 4 soit enroulée sur le cliquet. Tendre d'abord la sangle à la main, de manière à ne pas devoir faire plus de 3 tours sur le cliquet pour fixer la charge.

Ne jamais dépasser les specifications du fabricant pour les charges sur le toit.

ATTENTION! RISQUE D'ACCIDENT! Respecter la charge de précontrainte requise pour un arrimage plaquant. Il faut utiliser au moins deux sangles d'arrimage. Pour des raisons de stabilité, il faut utiliser au moins deux sangles d'arrimage identiques pour plaquer et deux paires de sangles identiques pour arrimer en diagonale. ATTENTION! RISQUE D'ACCIDENT! Lors du trajet, contrôler régulièrement que la charge est correctement arrimée et retendre la sangle d'arrimage le cas échéant.

Conseils pratiques pour l'utilisation et l'entretien de sangles d'arrimage

1. La sélection et l'usage de sangles d'arrimage doit s'effectuer en tenant compte de la traction requise ainsi que le type d'utilisation et de charge devant être arrimée. La taille, la forme et le poids de la charge déterminent le choix correct, ainsi que le type d'utilisation visé, les conditions de transport et le type de charge. Pour des raisons de stabilité, il faut utiliser au moins deux sangles d'arrimage identiques pour plaquer et deux paires de sangles identiques pour arrimer en diagonale.
2. En raison des différences de comportement et de modification de la longueur sous charge, il ne faut pas utiliser des moyens d'arrimage hétéroclites (par ex. des chaînes et des sangles en fibres chimiques) pour arrimer une même charge. Si des armatures et des dispositifs d'arrimage supplémentaires sont utilisés, il faut veiller à ce que ceux-ci conviennent pour la sangle d'arrimage.
3. Pendant l'utilisation, les crochets plats doivent être en contact avec leur accrochage sur toute leur largeur.

Conseils pratiques pour l'utilisation et l'entretien de sangles d'arrimage

1. Ouverture du cliquet : avant l'ouverture, vérifier que la charge, même sans arrimage, dispose d'une stabilité suffisante et ne risque pas de tomber sur la personne exécutant le déchargement. Au besoin, il convient de fixer les dispositifs d'accrochage prévus pour le transport ultérieur à la charge afin de prévenir toute chute et / ou basculement de la charge. Procéder de même en cas d'utilisation d'éléments de serrage permettant un retrait en toute sécurité.
2. Avant de commencer le déchargement, les sangles doivent être desserrées de manière à ce que la charge repose librement.
3. Lors du chargement et déchargement, veiller à éviter tout contact avec les lignes électriques suspendues à proximité.
4. Les matériaux avec lesquels les sangles d'arrimage sont fabriquées ont des degré ir compte que les effets des produits chimiques s'accélèrent à températures élevées. La résistance des fibres plastiques aux produits chimiques peut être résumée comme suit :
5. Les polypropylènes sont peu sensibles aux acides et lessives alcalines et convi
6. r des dommages. Les sangles d'arrimage souillées doivent immédiatement être mises hors service, rincées à l'eau froide et séchées à l'air.
7. Ces sangles d'arrimage sont adaptées pour une utilisation dans les plages de température ci-dessous:
8. -40 °C jusqu'à +80 °C pour sangles polypropylène (PP);

Cette plage de température peut se modifier selon l'ambiance chimique. Il convient de contacter le fabricant ou le fournisseur pour se renseigner. Une modification de la température ambiant pendant le transport peut influencer la force de tension de la sangle. Contrôler la tension d'arrimage en entrant dans des régions chaudes.

1. Les sangles d'arrimage ne doivent plus être utilisées ou doivent être envoyées au fabricant pour remise en état si elles présentent des signes d'altération. Considérez les points suivants comme signes d'altération :
2. pour les sangles (ne plus réutiliser): fissures, coupures, entailles et ruptures des fibres et coutures supportant la charge, déformations sous l'effet de la chaleur;
3. pour les dispositifs d'accrochage et éléments de mise sous tension, déformations, fissures, signes clairs d'usure et de corrosion. Seules les sangles d'arrimage comptant une étiquette d'identification doivent être remises en état. En cas de contact involontaire avec des produits chimiques, ne plus utiliser la sangle et contacter le fabricant ou le fournisseur.

Conseils pratiques pour l'utilisation et l'entretien... / utilisation

1. Veiller à ce que la sangle d'arrimage ne soit pas endommagée par les arêtes du chargement sur lequel elle est fixée. Il est recommandé d'effectuer régulièrement un contrôle visuel avant et après chaque utilisation.
2. Uniquement utiliser des sangles d'arrimage dotées d'étiquettes et dont le marquage est lisible.
3. Ne pas sur-solliciter les sangles d'arrimage : la force maximale de 250 N (25 daN sur l'étiquette; 1 daN = 1 kg) doit uniquement être appliquée d'une main. Ne pas utiliser de moyens mécaniques tels que barres ou leviers, etc., sauf si ceux-ci font partie de l'objet de serrage.
4. Ne pas utiliser une sangle d'arrimage nouée.
5. Éviter d'endommager les étiquettes en les tenant à l'écart des arêtes de la charge et, si possible, de la charge elle-même.
6. Protégé les sangles contre les frictions et l'usure, ainsi que l'altération par les charges à arêtes vives en utilisant des revêtements de protection et / ou des protège-coins.

Arrimage plaquant :

tendre les sangles d'arrimage par-dessus la charge pour plaquer celle-ci sur la plateforme de chargement (voir ill. C I).

Arrimage diagonal :

La charge est arrimée par quatre sangles et directement fixée au véhicule (voir ill. C II).

Pose des sangles d'arrimage

La sangle d'arrimage sélectionnée doit être suffisamment résistante et longue pour l'application et posséder la longueur ajustée pour le type d'arrimage. Toujours tenir compte des règles d'arrimage : Les opérations de fixation et de démontage des sangles d'arrimage doivent être planifiées avant le début d'un trajet. Au besoin, tenir compte des déchargements effectués au cours du trajet. Calculer le nombre de sangles d'arrimage selon la norme EN 12195-1. Pour un arrimage plaquant, uniquement utiliser des sangles d'arrimage ajustées dont la force de tension STF est indiquée sur l'étiquette.

Accrocher sûrement la sangle d'arrimage à la charge à l'aide du crochet en S. Ouvrir la poignée du cliquet et amener l'axe fendu en position pour pouvoir enfiler la sangle (voir ill. A III).

Passer la sangle dans l'axe fendu du cliquet. Tirer la sangle 4 prudemment à travers l'axe fendu 3 jusqu'à ce qu'elle soit fermement appliquée contre la charge. Tendre la sangle d'arrimage en faisant aller et venir la poignée du cliquet (voir ill. A I - III). Tendre la sangle d'arrimage, jusqu'à ce que la tension désirée soit obtenue.

Remarque: Tenir compte qu'il faut enrouler la sangle sur l'axe fendu 3 avec au moins 1,5 tours et 3 tours au plus.

Amener la poignée du clique en position de base (voir ill. A I). Le chargement est à présent fixe.

-Détreindre la sangle d'arrimage

ATTENTION! Avant de détendre les sangles, contrôle la stabilité du chargement. Vérifier que le chargement, même sans arrimage, dispose d'une stabilité suffisante et ne risque pas de tomber. ATTENTION! RISQUE DE BLESSURES! Veiller à ce que personne ne se trouve à proximité du chargement lorsque vous détendez les sangles d'arrimage. Risque de blessures par chute d'objets. ATTENTION! RISQUE DE BLESSURES! La force de précontrainte appliquée à la sangle d'arrimage est supprimée brusquement à l'ouverture du cliquet. Il faut donc toujours ouvrir le cliquet avec une prudence extrême.

Remarque: Avant de commencer le déchargement, vérifier que les sangles soient suffisamment détenues de manière à ce que la charge repose librement.

Déplier entièrement la poignée du clique (voir ill. A III). Appuyer sur le verrouillage du clique et rabattre à fond la poignée du clique (voir ill. B). Retirer entièrement la sangle de l'axe fendu. Décrocher le crochet en S et ainsi la sangle d'arrimage de la charge.

Nettoyage et entretien

Remarque: un entretien régulier assure la qualité et le bon fonctionnement de la sangle d'arrimage.

Laver la sangle avec de l'eau tiède et un détergent à pH neutre. Éviter l'usage de détergents agressifs.

Le clique-tendeur doit être nettoyé régulièrement, puis graissé modérément. Prendre soin de ne pas appliquer de graisse sur les parties en contact avec la sangle. Ranger la sangle d'arrimage dans un endroit sec et convenablement aéré dans une plage de température entre -40 et +80 °C. Éviter tout contact avec des produits chimiques, acides et caustiques, ceux-ci pouvant endommager la sangle d'arrimage.

Mise au rebut

L'emballage se compose de matières recyclables qui peuvent être mises au rebut dans les déchetteries locales.

Pour les possibilités d'élimination du produit usage, renseignez-vous auprès de votre commune.
