Z2897001 - Bevestigingsriem POWERFIX - Gratis gebruiksaanwijzing en handleiding

Producttype	Bevestigingsband / sjorband
Merk	Powerfix
Model	Z2897001
Aantal banden	2 banden met spanschroef en S-haak (0,5 m) + 2 banden met S-haak (3,5 m)
Lengte vaste kant (LGF)	0,5 m
Lengte losse kant (LGL)	3,5 m
Toegestane belasting (LC)	125 daN (125 kg)
Materiaal	Polypropyleen (PP)
Gebruikstemperatuur	-40 °C tot +80 °C
Conform gebruik	Sjorren en bevestigen van ladingen op voertuig (niet voor hijsen)
Functie spanschroef	Handmatig spannen door heen-en-weerbeweging, met vergrendeling
Sjortypen	Plaatssjorren en diagonaal sjorren
Onderhoud	Reinigen met lauw water en pH-neutraal reinigingsmiddel; spanschroef matig invetten
Opslag	Droge, geventileerde plaats, tussen -40 °C en +80 °C
Controle voor gebruik	Controleer op beschadigingen (snijwonden, vervormingen, corrosie)
Periodieke inspectie	Minstens eenmaal per jaar door een specialist
Leveringsinhoud	4 banden + gebruiksaanwijzing
Afvoeren	Verpakking recyclebaar; gebruik product naar milieustraat

Veelgestelde vragen - Z2897001 POWERFIX

Wat is de maximale belasting die deze band kan dragen?

De toegestane belasting is 125 daN (ongeveer 125 kg). Overschrijd deze limiet nooit.

Kunnen deze banden worden gebruikt om ladingen te hijsen?

Nee, deze banden zijn alleen ontworpen om ladingen op een voertuig te sjorren en bevestigen, niet om te hijsen.

Hoe span ik de sjorband?

Open de hendel van de spanschroef, steek de band door de gespleten as en maak een heen-en-weer beweging met de hendel tot de gewenste spanning.

Hoe ontspan ik de band veilig?

Zorg voor het ontspannen dat de lading stabiel is. Open de hendel volledig, druk op de vergrendeling en klap de hendel neer. Let op voor plotseling vrijkomen van spanning.

Welk onderhoud heeft de band nodig?

Reinig de band met lauw water en een neutraal reinigingsmiddel. Vet de spanschroef matig in zonder de band te raken. Bewaar op een droge plaats tussen -40°C en +80°C.

Hoe vaak moeten de banden worden geïnspecteerd?

Controleer vóór elk gebruik visueel op beschadigingen. Een grondige inspectie door een specialist moet minstens eenmaal per jaar worden uitgevoerd.

Kan een beschadigde band worden gerepareerd?

Reparaties mogen alleen door de fabrikant of bevoegd personeel worden uitgevoerd. De band moet nog een leesbaar label met specificaties hebben.

Hoeveel windingen van de band moeten rond de spanschroef?

Er moeten minimaal 1,5 winding en maximaal 3 windingen van de band rond de as van de spanschroef zijn.

Wat zijn de slijtageverschijnselen die niet genegeerd mogen worden?

Scheuren, sneden, gebroken vezels, vervormingen door hitte, corrosie of verbreding van de haak met meer dan 5%. Niet meer gebruiken als deze tekenen verschijnen.

Kan ik deze banden gebruiken met scherpe randen?

Nee, de scherpe randen moeten worden beschermd met bekledingen of hoekbeschermers om beschadiging van de band te voorkomen.

GEBRUIKSAANWIJZING Z2897001 POWERFIX

Bedienings- en veiligheidsinstructies

IAN 91990

FR

NL/BE Bedienings- en veiligheidsinstructies Pagina 14

Onderdelenbeschrijving.. 15

Veiligheidsinstructies

Algemene veiligheidsinstructies.. 16

Veiligheidsinstrumentes voor sjorbanden..

Praktische tips voor het gebruik en het onderhoud van sjorbanden

Bediening

Sjorband aanbrengen.. 20

Sjorband losmaken..

Reiniging en onderhoud..

Afvalverwijdering.. 22

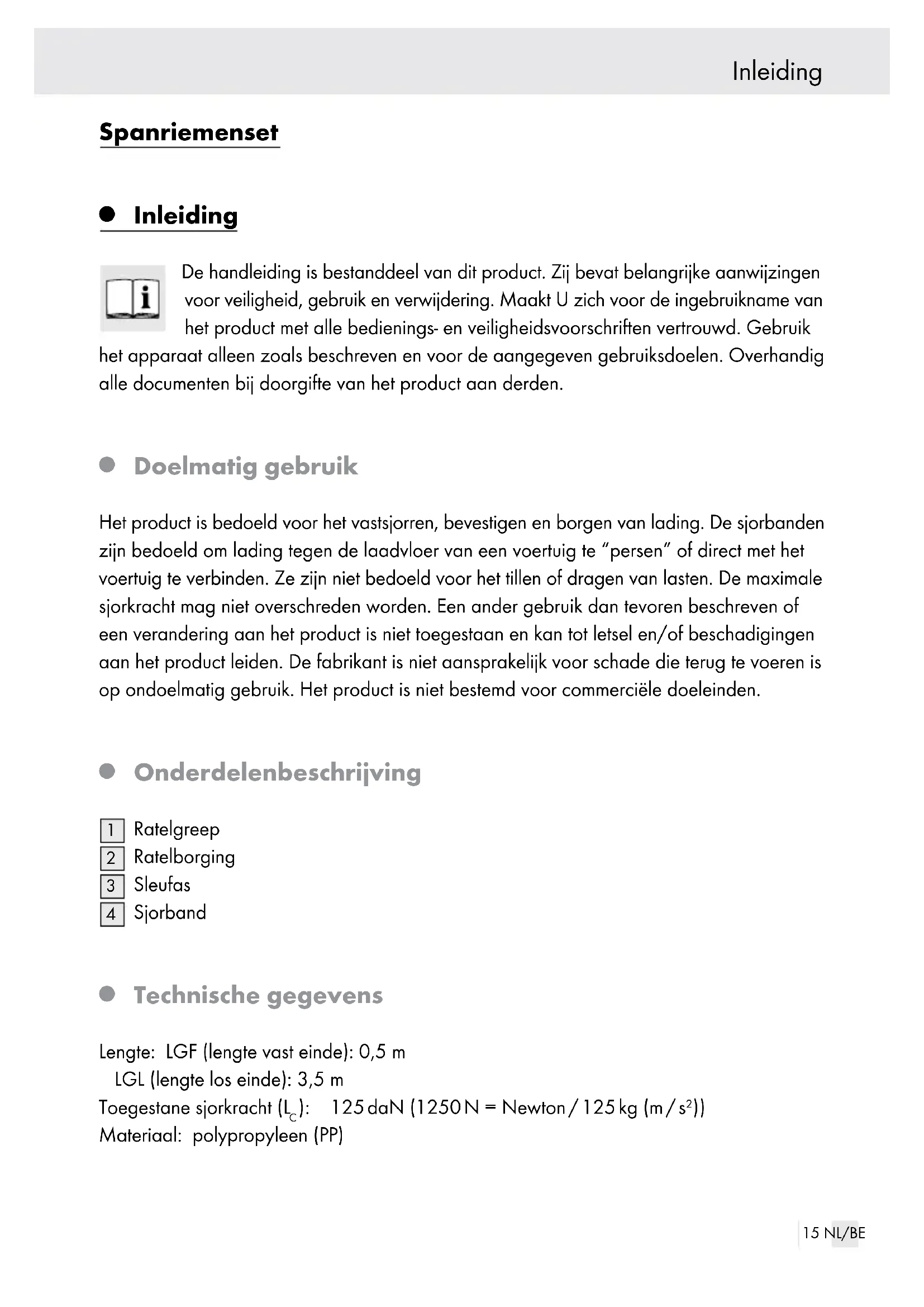

Spanriemenset

Inleiding

De handleiding is bestanddeel van dit product. Zij bevat belangrijke aanwijzingen voor verilgheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en verilgheidsvoorschriften vertrouwd. Gebruik

het apparaat alleen zoals beschreiben en voor de aangegeven gebruiksdoelen. Overhandig alle documenten bij doorgifte van het product aan derden.

Doelmatig gebruik

Het product is bedoeld voor het vastsjorren, bevestigen en borgen van lading. De sjorbanden zichen bedoeld om lading gegen de laadvloer van een voertuig te "persen" of direct met het voertuig te verbinden. Ze zichen Niet bedoeld voor het tillen of dragen van lasten. De maximale sjorkracht mag Niet overschreden worden. Een ander gebruik dan tevoren beschreiben of een verandering aan het product is Niet toegestaan en kan tot letsel en/of beschadigingen aan het product leiden. De fabrikant is Niet aansprakelijk voor schade die terug te voeren is op ondoelmatig gebruik. Het product is Niet bestemd voor commerciele doeleinden.

- Onderdelenbeschrijving

1 Ratelgreep
2 Ratelborging
3 Slefas
4 Sjorband

Controller direkt na het uitpakken de omvang van de levering op volledigheid alsook de onberispelijke staat van het product en alle onderdelen.

2× sjorband met spanratel en S-haak, ca. 0,5 m

2× sjorband met S-haak, ca. 3,5 m

1 x gebruiksaanwijizing

Veiligheidsinstructies

BEWAAR ALLE VEILIGHEIDSINSTRUCTIES EN AANWIJZINGEN VOOR LATER GEBRUIKI!

Algemene veiligheidsinstructies

WAARSCHUWING! LEVENSGEVAAR EN GEVAAR VOOR ONGEVALLEN VOOR KLEINE KINDEREN EN JONGEREN! Laat

kinderen nooit zonder toezicht hanteren met het verpakkingsmateriaal of het

product. Er bestaat gevaar voor verstikking door verpakkingsmaterial en levensgevaar door wuren. Kinderen onderschatten de gevaren vaak. Houd kinderen steeds verwijderd van het product. Dit product is geén spelelgoed.
Gebruik het product Nieteer als het beschadigd is.
Controleer of alle onderdelen op de voorgeschreven wijze gemonteerd zich. Bij ondesundige montage bestaat gevaar voor letsel.

Veiligheidsinstructies voor sjorbanden

• Controller de sjorband voör ieder gebruik op möglichke schade. Gebruik de sjorband in geén geval als hij beschadigingen vertoont.
• Controller vooral met uiterste zorg sjorbanden die in contact zichn gekomen met gevaarlijke stoffen of die verontreinigd zichn. Laat deze eventuele door de fabrikant controleren.
  Laat de sjorbanden en alle bijbehorende onderdelen minstens eenmaal per Jaar controeren door een vakman. Al naargelang de gebruiksomstandigheden en de bedrijfssituatie konnen tussentijdse controles door een vakman nodig zich.

Gebruik de sjorband in geén geval bij:

• draadbreuken of -insnijdingen, vooral inkepingen aan de rand of andere bedenkelijk beschadigingen
• ontbrekende of onleesbaar geworden kenmerking
• beschadigingen aan de verbindingen, verrormingen door warmte-invloed (wrijving, straling)
• schade als gevolg van contact met agressieve stoffen

Gebruik deratels in geén geval bij:

-scheuren, breuken of aanzienlijke roestvorming of -schade
- verwijding >5% (5% in de haakbek of algemene verrormingen)
- zichtbare, blijende verrorming van dragende delen

Reparaties aan sjorbanden mogen alleen worden uitgevoerd als de kenmerking van de fabrikant, het materiaal en de geoorloofde trekkracht op het etiket duidelijk te lezen zijn. Deze reparaties mogen alleen worden uitgevoerd door de fabrikant of door hem daartoe geauthoriseerde Personen. Zij dienen te waarborgen dat de na de reparatie wee gebruisklare sjorbanden de oorspronkelijk op het etiket aangegeven maximaal geoorloofde trekkracht bereiken.
Belast de sjorbanden nooit zwaarder dan op het etiket als geoorloofde trekkracht vermeld staat (zie ook "Technische gegevens").
Kies de geschikte sjorband voor de desbetreffende sjorwijze, trekkracht en laadvloer (zie kenmerking op het etiket).

vOOrZlChtIG! GevAAr vOOr ONGevALLeN! Kies steeds de geschikte sjorbanden, sjorpunten en sjormethode. Niet alleen de afmetingen, de vom en het gewicht van de lading, maar ook de geplande gebruikswijze, de transportomgeving en de soort lading zijn bepalend voor de juiste keuze.

Overtuig u ervan dat de voertuigdelen waaraan de lading bevestigd moet worden, ook voldoende stabel zich.
vOOrZIcHtlG! Naast de versnellingskrachten tijdens het rijden konnen ook zijde-lingse krachten ontstaan door bijv. wind.
Trek sjorbanden nooit over ruwe oppervlakken of scherpe randen als deze nicht van een geschikte bescherming voorzien zijn.

Let op dat de sjorbanden nicht verdraaien, maar over de hele bredte dragen.
Plaats geen voorwerpen op de sjorband als deze daardoor beschadigd kan raken.

Houd de sjorband verwijderd van hete oppervlakken.
Verdeel de sjorbanden gelijkmatig over de te borgen lading.

Gebruik sjorbanden nooit als aanslagmiddel.
Let op dat de S-haken Niet op hun punt belast worden, tenzij het haken betreft die voor dit speciale doeleinde geschikt is. Haak sjorhaken altijd van buitenaar binnen vast. Zo voorkomt u loshaken zonder borging in een sjorpunt op de laadvloer.

... / Praktische tips voor het gebruik en het onderhoud van sjorbanden

Leg de S-haken en de ratels nooit gegen kanten aan.
Verleng de ratelgree 品 nicht om grotere spankrachten te bereiken als dit in de desbe-treffende gebruiksaanwijzing Niet uitdrukkelijk worden toegestaan.

VOORZICHTIG! GEVAAR VOOR ONGEVALLEN! Bij gebruik van extra aan-slagmiddelen en sjorvoorzieningen bij het sjorren要去 worden opgelet dat deze bij de sjorband passen.
Voor de veilige bevestiging van de lading moet minstens 1,5 wikkeling van de sjorband op de ratel worden gebracht.
Span de sjorbandhandmatig zo ver dat nicht meer dan 3 bandwikkelingen op der ratel要去en worden gebracht om de lading te spannen.
Bij daklading mogen de maximumgegevens van de fabrikant nooit overschreden worden.

VOORZICHTIG! GEVAAR VOOR ONGEVALLEN! Let bij het neersjorren op de vereiste voorspankracht. U hebt minstens 2 sjorbanden nodig. Gebruik omwille van de stabiliteit minimaal twee identieke sjorbanden voor het neersjorren en twee staat identieke sjorbanden bij het diagonalsjorren.
VOORZICHTIG! GEVAAR VOOR ONGEVALLEN! Controller tijdens de rit regelmatig of de lading nog correct bevestigd is en span de sjorbanden eventueel nog een keer.

- Praktische tips voor het gebruik en het onderhoud van sjorbanden

1. Bij de keuze en het gebruik van de sjorbanden要去 rekening worden gehonden met de vereiste trekkracht, de toepassing en de soort lading. Niet alleen de afmetingen, de vom en het gewicht van de lading, maar ook de geplande gebruikswijze, de transportomgeving en de soort lading zijn bepalend voor de juiste keuze. Gebruik omwille van de stabiliteit minimaal twee identieke sjorbanden voor het neersjorren en tweeaar identieke sjorbanden bij het diagonalsjorren.
2. Op grond van verschillend gedrag en uitrekking onder last mogen nooit verschillende sjormiddelen (bijv. sjorkettingen en sjorbanden van kunstvezels) voor het sjorren van bezelfde lading worden gebruikt. Bij gebruik van extra aanslagmiddelen en sjorvoorzieningen bij het sjorren要去 worden opgelet dat deze bij de sjorband passen.
3. Tijdens het gebruik moeten platte haken met hun—hele breedte in de haakondergrond rusten.
4. Opening van de sjorbevestiging: vór het openen dient u te waarborgen dat de lading ook zonder borging nog veilig staat en de lossende personen geen gevaar loopt. Zo nodig要去en de voor het verdere transportoodzakelijkke sjormiddelen al erder aan de lading bevestigd worden, zodat de lading Niet kan kantelen of vallen.

Praktische tips voor het gebruik en het onderhoud van sjorbanden

Dit geldt ook wonneer u spanelementen gebruikt die veilig verwijderen möglichk make.

1. Vóor het begin van het losesen moeten de sjorbanden zover losgemaakt zich dat de last vrij staat.
2. Tijdens het laden en losesen dient u op eventueel laaghangende bovenleidingen in de omgeving te letten.
3. De materialen waarvan deze sjorbanden gemaakt zich, beschikken over verschillende waarstanden tegenover chemische invloeden. De aanwijzingen van de fabrikant of leverancier要去en in achevent worden genomen als te verwachten is dat de sjorbanden in contact komen met chemicaliën. Daar bij moet u er rekencing mee houden dat deuitwerkingen van de chemische reacties toenemen naarmate de temperatuur stijgt. Het waarstandsvermogen van kunstvezels met betrekking tot chemische invloeden is onderstaand nader toegelicht.
4. Polypropyleen worden slechts in geringe mate aangetast door zuren en logen en is geschikt voor toepassingen waar bij groe bestendigheid tegenover chemicalien (met uitzonderling van enkele organische oplosmiddelen) vereist is.

5. Onbedenklijke zuur- of loogoplossingen konnen door verdamping zo sterk gecon-centreerd raken dat zij schade veroorzaken. Verontreinigde sjorbanden要去en onmiddelijk verwijderd, in koud water gespoeld en aan de lucht gedroogd worden.

6. Deze sjorbanden zijn geschikt voor toepassing in de volgende temperatuurbereiken:

7. -40 °C tot +80 °C voor polypropyleen (PP);

Al naargelang de chemische omgeving konnen deze temperatuurbereiken variieren. In dat geval dient u advies te vragen bij uw leverancier of de fabrikant. Een verandering van de omgevingstemperatuur tijdens het transport kan de kracht in de sjorband beinvloeden. Na bereiken van een warm gebied dient u de sjorkracht dan ook te controleren.

1. Als sjorbanden aanwijzingen voor beschadigingen vertonen,要去en zich buiten gebruik genomen en voor reparatie waar de fabrikant gestuurd worden. Onderstaande punten要去en alsindicatie voor een beschadiging worden gezien:

2. bij sjorbanden (die buiten gebruik要去en worden genomen): scheuren, insnijdingen en breuken in lastdragende verzels en naden, cervormingen door warmte-inwerking

3. bij beslagwerk aan de uiteinden en bij spanelementen: verrormingen, scheuren, duidelijk zichbare slijtage en roest. Alleén sjorbanden met een identificatie-etiket mogen gerepareerd worden. Bij toeallig contact met chemicalien要去 de sjorband buiten gebruik genomen worden en dient u de fabrikant of leverancier om advies te vragen.
4. Udient er altijd op te letten dat de sjorband nicht beschadigd worden door de kanten van de lading waaraan hij worden bevestigd. Het is raadzaam om regelmatig een visuele controle uit te voeren.
5. Gebruik alleén sjorbanden die over een goed leesbaar etiket met kenmerking

Praktische tips voor het gebruik en het onderhoud ... / Bediening

beschikken.

1. Sjorbanden mogen Niet worden overbelast: de maximale handkracht van 250 N (25 daN op etiket; 1 daN 1 kg) mag maar met een hand worden uitgeoefend. Het is Niet toegestaan, Mechanische hulpmiddelen zoals stangen, hefbomen enz. te gebruiken, tenzij deze deel uitmaken van het spanelement.
2. Sjorbanden met knopen mogen nicht worden gebruikt.
3. Voorkom schade aan de etiketten door deze van ladingkanten en zo möglichk van de lading verwijderd te houden.
4. Sjorbanden要去en door middel van beschemhoezen en / of randbeschemmers gegen wrijving en slijtage evenals wegen schade door ladingen met scherpe randen beschermd worden.

Bediening

Neersjorren:

de lading worden door middel van sjormiddelen op het laadoppervlak geperst (zie afb. C I).

Diagonaljorren:

de lading worden door middel van 4 sjorbanden geborgd en direct met het voertuig verbonden (zie afb. C II).

Sjorband aanbrengen

De gekozen sjorband要去 zowel sterk als lang genoeg zijn voor de gewenste toepassing en sjormethode. Waarborg altijd een goede werkwijze bij het sjorren: het aanleggen en verwijderen van de sjorbanden要去 voór begin van de rit worden gepland. Tijdens een lange rit要去 rekening worden gehouden met gedeelrijk loseen van de lading. Het aantal sjorbanden要去 worden berekend volgens EN 12195-1. U mag voor het neersjorren alleén sjorsystemen gebruiken die op het etiket gekenmerktঃoor het neersjorren met voorspankracht STF.

Bevestig de sjorband met de S-haak veilig aan de lading.
Open de ratelgre en breng de sleufas 3 in de invoerpositie voor de sjorband 4 (zie afb. A III).
Voer de sjorband in de sleufas 3 van de ratel. Trek hem voorzichtig door de sleufas 3 totdat de sjorband 4 strak gegen de lading ligt.
Span de sjorband door de ratelgreepBeen en weer te bewegen (zie afb. A I-III). Span de sjorband totdat de gewenste spanning bereikt is.

Opmerking: waarborg dat minimaal 1,5 en maximaal 3 wikkelingen van de sjorband op de sleufas voorhanden�.

Breng de ratelgreep in de basisstand (zie afb. A I). De lading is nu geborgd.

Sjorband losmaken

VOORZICHTIG! Controller eerst of de lading veilig staat. Waarborg dat de lading ook zonder de sjorband nog veilig staat en nicht maar beneden kan vallen.
VOORZICHTIG! GEVAAR VOOR LETSEL! Waarborg dat zich geén Personen in de buurt van de lading bevinden verwijl u de sjorband losmaakt. Neerstortende delen können letsel veroorzaken.
VOORZICHTIG! GEVAAR VOOR LETSEL! Bij het openen van de sjorbanden worden de voorspankracht in een keer vrijgegeben. Open de sjorband dus uitermate voorzichtig.

Opmerking: let er vór het loseen op dat de sjorbevestiging zo ver is losgemaakt dat de lading vrij staat.

Breng de ratelgreep in de uiterste stand (zie afb. A III).
Druk op de ratelborging en klap de ratelgreep 1 tot aan de eindaanslag om (zie afb. B).
Trek de sjorband helemaal uit de sleufas 3.
Haak de S-haak en daarmee ook de sjorband los van de lading.

- Reiniging en onderhoud

Opmerking: door regelmatig onderhoud blijven de kwaliteit en de functionaliteit van de sjorband behouden.

Reinig de sjorband met handwarm water en een ph-neutraal wasmiddel. Gebruik geén agressieve reinigingsmiddelen.
De spanratel要去 regelmatig gereinigd en verwolgens ie's gesmeerd worden. Let bij het smeren op dat delen die met de sjorband 4 in contact komen, nicht gesmeerd worden.
Bewaar de sjorbanden op een droge, goed geventileerde plek bij temperaturen tussen -40 tot +80^
Vermijd contact met chemicalien, zuren en logen odomat deze de sjorband können beschaden.

- Afvalverwijdering

De verpakking bestaat uit milieuvriendelijkke materialen die u via deplaatselijke recyclingdiensten kut afvoeren.

Uw gemeentelijke milieudienst kan u informatatie given over de afvalverwijdering vanuitgediende producten.
