GEBRUIKSAANWIJZING Z29742 POWERFIX

Doelmatig gebruik ......Pagina 59

Onderdelenbeschrijving ......Pagina 60

Technische gegevens ......Pagina 60

Leveringsomvang......Pagina 60

Veiligheidsinstructies

Algemene veiligheidsinstructies......Pagina 61

Veiligheidsinstructies voor sjorbanden ......Pagina 62

Praktische tips voor het gebruik en het onderhoud van sjorbanden ......Pagina 65

Bediening

Sjorband aanbrengen ...... Pagina 70

Sjorband losmaken....Pagina 72

Reiniging en onderhoud......Pagina 73

Afvalverwijdering......Pagina 73

58 NL

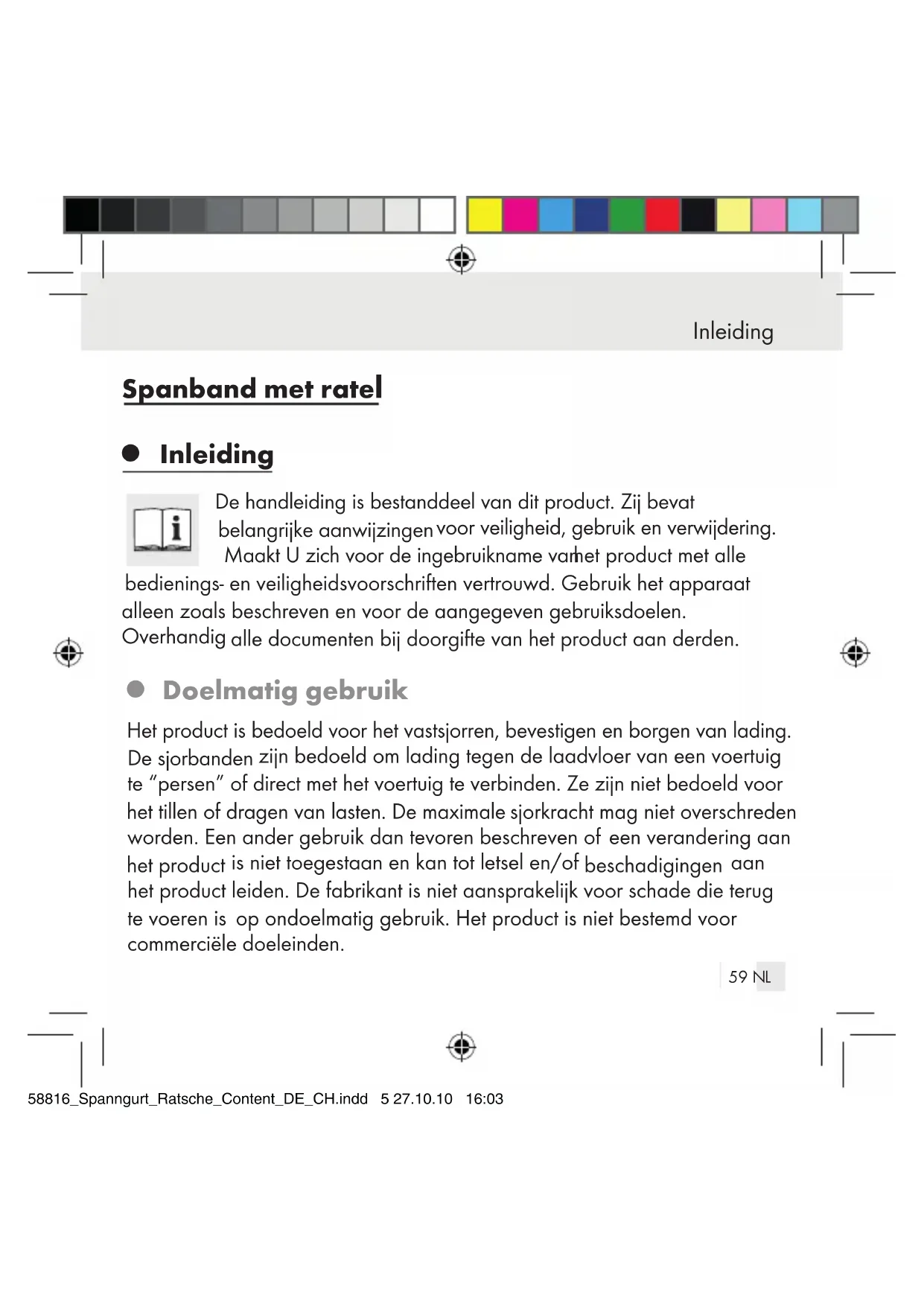

Inleiding

Spanband met ratel

Inleiding

De handleiding is bestanddeel van dit product. Zij bevat belangrijke aanwijzingen voor veiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname varhet product met alle bedienings- en veiligheidsvoorschriften vertrouwd. Gebruik het apparaat alleen zoals beschreven en voor de aangegeven gebruiksdoelen.

Overhandig alle documenten bij doorgifte van het product aan derden.

- Doelmatig gebruik

Het product is bedoeld voor het vastsjorren, bevestigen en borgen van lading. De sjorbanden zijn bedoeld om lading tegen de laadvloer van een voertuig te "persen" of direct met het voertuig te verbinden. Ze zijn niet bedoeld voor het tillen of dragen van lasten. De maximale sjorkracht mag niet overschreden worden. Een ander gebruik dan tevoren beschreven of een verandering aan het product is niet toegestaan en kan tot letsel en/of beschadigingen aan het product leiden. De fabrikant is niet aansprakelijk voor schade die terug te voeren is op ondoelmatig gebruik. Het product is niet bestemd voor commerciële doeleinden.

59 NL

Inleiding

• Onderdelenbeschrijving

1 Ratelgreep
2 Ratelborging
3 Sleufas
4 Sjorband

Lengte: ca. 5 m (LG)

Controleer direkt na het uitpakken de omvang van de levering op volledigheid alsook de onberispelijke staat van het product en alle onderdelen.

1 x spanband met ratel

1 x gebruiksaanwijzing

60 NL

Veiligheidsinstructies

- Veiligheidsinstructies

BEWAAR ALLE VEILIGHEIDSINSTRUCTIES EN AANWIJZINGEN VOOR LATER GEBRUIK!

Algemene veiligheidsinstructies

WAARSCHUWING! LEVENSGEVAAR EN GEVAAR VOOR ONGEVALLEN VOOR KLEINE KI NDEREN EN JONGEREN! Laat kinderen nooit

zonder toezicht hanteren met het verpakkingsmateriaal of het product. Er bestaat gevaar voor verstikking door verpakkingsmateriaal en levensgevaar door wurgen. Kinderen onderschatten de gevaren vaak. Houd kinderen steeds verwijderd van het product. Dit product is géén speelgoed.

• Gebruik het product niet meer als het beschadigd is.
• Controleer of alle onderdelen op de voorgeschreven wijze gemonteerd zijn. Bij ondes-kundige montage bestaat gevaar voor letsel.

Veiligheidsinstructies

Veiligheidsinstructies voor sjorbanden

Controleer de sjorband vóór ieder gebruik op mogelijke schade. Gebruik de sjorband in géén geval als hij beschadigingen vertoont.
- Controleer vooral met uiterste zorg sjorbanden die in contact zijn gekomen met gevaar-lijke stoffen of die verontreinigd zijn. Laat deze eventueel door de fabrikant controleren.
Laat de sjorbanden en alle bijbehorende onderdeleminstens eenmaal per jaar controleren door een vakman. Al naargelang de gebruiksomstandigheden en de bedrijfssituatie kunnen tussentijdse controles door een vakman nodig zijn.
- Gebruik de sjorband in géén geval bij: - draadbreuken of -insnijdingen, vooral inkepingen aande rand of andere bedenkelijke beschadigingen - ontbrekende of onleesbaar geworden kenmerking - beschadigingen aan de verbindingen, vervormingendoor warmte-invloed (wrijving, straling) - schade als gevolg van contact met agressieve stoffen

Veiligheidsinstructies

Gebruik de ratels in géén geval bij:

• scheuren, breuken of aanzienlijke roestvorming of -schade
• verwijding > 5 % (5 % in de haakbek of algemene vervormingen)
• zichtbare, blijvende vervorming van dragende delen

■ Reparaties aan sjorbanden mogen alleen worden uitgevoerd als de kenmerking van de fabrikant, het materiaal en de geoorloofde trekkracht op het etiket duidelijk te lezenzijn. Deze reparaties mogen alleen worden uitgevoerd door de fabrikant of door hem daartoe geautoriseerde personen. Zij dienen te waarborgen dat de na de reparatie weer gebruiksklare sjorbanden de oorspronkelijk op het etiket aangegeven maximaal geoorloofde trekkracht bereiken.

Belast de sjorbanden nooit zwaarder dan op het etikels geoorloofde trekkrachtvermeld staat (zie ook "Technische gegevens").
Kies de geschikte sjorband voor de desbetreffende sjorwijze, trekkracht en laadvloer(zie kenmerking op het etiket).

⚠️ VOORZICHTIg! gEVAAR VOOR OngEVALLEn! Kies steeds de geschikte sjorbanden, sjorpunten en sjormethode. Niet alleen de afmetingen, de vorm en hetgewicht van de lading, maar ook de geplande gebruikswijze, de transportomgeving en de soort lading zijn bepalend voor de juiste keuze.

63 NL

Veiligheidsinstructies

• Overtuig u ervan dat de voertuigdelen waaraan de lading bevestigd moet worden, ook voldoende stabiel zijn.
  ⚠️ VOORZICHTIg! Naast de versnellingskrachten tijdens het rijden kunnen ook zijdelingse krachten ontstaan door bijv. wind.
  Trek sjorbanden nooit over ruwe oppervlakken of scherpe randen als deze niet vaneen geschikte bescherming voorzien zijn.
  Let op dat de sjorbanden niet verdraaien, maar over de hele breedte dragen.
  Plaats geen voorwerpen op de sjorband als deze daardoor beschadigd kan raken.
  Houd de sjorband verwijderd van hete oppervlakken.
  Verdeel de sjorbanden gelijkmatig over de te borgen lading.
  ■ Gebruik sjorbanden nooit als aanslagmiddel.
  Verleng de ratelgreep 1 niet om grotere spankrachten te bereiken als dit in de desbe-treffende gebruiksaanwijzing niet uitdrukkelijk wordt toegestaan.

Bij gebruik van extra aanslag-middelen en sjorvoorzieningen bij het sjorren moet worden opgelet dat deze bij desjorband passen.

■ Voor de veilige bevestiging van de lading moet minstens 1,5 wikkeling van de sjorband 4 op de ratel worden gebracht.

64 NL

Veiligheidsinstructies

Span de sjorband handmatig zo ver dat niet meer dan 3 bandwikkelingen op de ratel moeten worden gebracht om de lading te spannen.
Bij daklading mogen de maximumgegevens van de fabrikant nooit overschreden worden.

⚠️ VOORZICHTIG! GEVAAR VOOR ONGEVALLEN!

Let bij het neersjorren op de vereiste voorspankracht. U hebt minstens 2 sjorbanden nodig. Gebruik omwille van de stabiliteit minimaal twee identieke sjorbanden voor het neersjorren en twee paar identieke sjorbanden bij het diagonaalsjorren.

⚠️ VOORZICHTIG! GEVAAR VOOR ONGEVALLEN!

Controleer tijdens de rit regel-matig of de lading nog correct bevestigd is en span de sjorbanden eventueel nog een keer.

- Praktische tips voor het gebruik en het onderhoud van sjorbanden

1. Bij de keuze en het gebruik van de sjorbanden moet rekening worden gehouden met de vereiste trekkracht, de toepassing en de soort lading. Niet alleen de afmetingen, de vorm en het gewicht van de lading, maar ook de geplande gebruikswijze, de

65 NL

Praktische tips voor het gebruik en het onderhoud van sjorbanden

transportomgeving en de soort lading zijn bepalend voor de juiste keuze. Gebruik omwille van de stabiliteit minimaal twee identieke sjorbanden voor het neersjorren en twee paar identieke sjorbanden bij het diagonaalsjorren.

1. Op grond van verschillend gedrag en uitrekking onder last mogen nooit verschillende sjormiddelen (bijv. sjorkettingen en sjorbanden van kunstvezels) voor het sjorren van dezelfde lading worden gebruikt. Bij gebruik van extra aanslagmiddelen en sjorvoorzieningen bij het sjorren moet worden opgelet dat deze bij de sjorband passen.
2. Opening van de sjorbevestiging: vóór het openen dient u te waarborgen dat de lading ook zonder borging nog veilig staat en de lossende persoon geen gevaar loopt. Zo nodig moeten de voor het verdere transport noodzakelijke sjormiddelen al eerder aan de lading bevestigd worden, zodat de lading niet kan kantelen of vallen. Dit geldt ook wanneer u spanelementen gebruikt die veilig verwijderen mogelijk maken.
3. Vóór het begin van het lossen moeten de sjorbanden zover losgemaakt zijn dat de last vrij staat.
4. Tijdens het laden en lossen dient u op eventueel laaghangende bovenleidingen in de omgeving te letten.

Praktische tips voor het gebruik en het onderhoud van sjorbanden

1. De materialen waarvan deze sjorbanden gemaakt zijn, beschikken over verschillende weerstanden tegenover chemische invloeden. De aanwijzingen van de fabrikant of leverancier moeten in acht worden genomen als te verwachten is dat de sjorbanden in contact komen met chemicaliën. Daarbij moet u er rekening mee houden dat deuitwerkingen van de chemische reacties toenemen naarmate de temperatuur stijgt. Het weerstandsvermogen van kunstvezels met betrekking tot chemische invloeden is onderstaand nader toegelicht.

2. Polyester is redelijk bestand tegen minerale zuren. Alkalische zuren kunnen het ma-teriaal aantasten.

3. Onbedenkelijke zuur- of loogoplossingen kunnen door verdamping zo sterk gecon-centreerd raken dat zij schade veroorzaken.
   Verontreinigde sjorbanden moeten onmiddellijk verwijderd, in koud water gespoeld en aan de lucht gedroogd worden.

4. De materialen waarvan deze sjorbanden gemaakt zijn, beschikken over verschillende weerstanden tegenover chemische invloeden. De aanwijzingen van de fabrikant of leverancier moeten in acht worden genomen als te verwachten is dat de sjorbanden in

67 NL

Praktische tips voor het gebruik en het onderhoud van sjorbanden

contact komen met chemicaliën. Daarbij moet u er rekening mee houden dat de uitwerkingen van de chemische reacties toenemen naarmate de temperatuur stijgt. Het weerstandsvermogen van kunstvezels met betrekking tot chemische invloeden is onderstaand nader toegelicht.

• Polyester is redelijk bestand tegen minerale zuren. Alkalische zuren kunnen het ma-teriaal aantasten.

• Onbedenkelijke zuur- of loogoplossingen kunnen door verdamping zo sterk gecon-centreerd raken dat zij schade veroorzaken. Verontreinigde sjorbanden moeten onmiddellijk verwijderd, in koud water gespoeld en aan de lucht gedroogd worden.

• Deze sjorbanden zijn geschikt voor toepassing in de volgende temperatuurbereiken:

- -40 °C tot +120 °C voor polyester (PES);

Al naargelang de chemische omgeving kunnen deze temperatuurbereiken variëren. In dat geval dient u advies te vragen bij uw leverancier of de fabrikant. Een verandering van de omgevingstemperatuur tijdens het transport kan de kracht in de sjorband beïnvloeden. Na bereiken van een warm gebied dient u de sjorkracht dan ook te controleren.

68 NL

Praktische tips voor het gebruik en het onderhoud van sjorbanden

1. Als sjorbanden aanwijzingen voor beschadigingen vertonen, moeten zijn buiten ge-bruik genomen en voor reparatie naar de fabrikant gestuurd worden. Onderstaande punten moeten als indicatie voor een beschadiging worden gezien:

- bij sjorbanden (die buiten gebruik moeten worden genomen:) scheuren, insnijdingen en breuken in lastdragende vezels en naden, vervormingen door warmte-inwerking

- bij beslagwerk aan de uiteinden en bij spanelementen: vervormingen, scheuren, duidelijk zichtbare slijtage en roest. Alléén sjorbanden met een identificatie-etiket mogen gerepareerd worden. Bij toevallig contact met chemicaliën moet de sjorband buiten gebruik genomen worden en dient u de fabrikant of leverancier om advies te vragen.

1. U dient er altijd op te letten dat de sjorband niet beschadigd wordt door de kanten van de lading waaraan hij wordt bevestigd. Het is raadzaam om regelmatig een visuele controle uit te voeren.

2. Gebruik alléén sjorbanden die over een goed leesbaar etiket met kenmerking beschikken.

69 NL

1. Sjorbanden mogen niet worden overbelast: de maximale handkracht van 500 N (50 daN op etiket; 1 daN 1 kg) mag maar met één hand worden uitgeoefend. Het is niet toegestaan, mechanische hulpmiddelen zoals stangen, hefbomen enz. te gebruiken, tenzij deze deel uitmaken van het spanelement.

2. Sjorbanden met knopen mogen niet worden gebruikt.

3. Voorkom schade aan de etiketten door deze van ladingkanten en zo mogelijk van de lading verwijderd te houden.

4. Sjorbanden moeten door middel van beschermhoezen en / of randbeschermers tegen wrijving en slijtage evenals tegen schade door ladingen met scherpe randen beschermd worden.

Bediening

- Sjorband aanbrengen

De gekozen sjorband moet zowel sterk als lang genoeg zijn voor de gewenste toepassing ensjormethode. Waarborg altijd een goede werkwijze bij het sjorren: het aanleggen en verwij-deren van de sjorbanden moet vóór begin van de rit worden gepland. Tijdens

70 NL

een lange rit moet rekening worden gehouden met gedeeltelijk lossen van de lading. Het aantal sjorbanden moet worden berekend volgens EN 12195-1. U mag voor het neersjorren alléén sjorsystemen gebruiken die op het etiket gekenmerkt zijn voor het neersjorren met voorspankracht STF.

□ Bevestig de sjorband met de S-haak veilig aan de lading.
Open de ratelgreep en breng de sleufas 3 in de invoerpositie voor de sjorband 4 (zie afb. A III).
☐ Voer de sjorband 4 in de sleufas 3 van de ratel. Trek hem voorzichtig door de sleufas 3 totdat de sjorband 4 strak tegen de lading liegt.
Span de sjorband door de ratelgreep heen en weer te bewegen (zie afb. A I-III). Span de sjorband totdat de gewenste spanning bereikt is.

Opmerking: waarborg dat minimaal 1,5 en maximaal 3 wikkelingen van de sjor-band 4 op de sleufas 3 voorhanden zijn.

□ Breng de ratelgreed in de basisstand (zie afb. A I). De lading is nu geborgd.

71 NL

Waarborg dat de lading ook zonder de sjorband nog veilig staat en niet naar beneden kan vallen.

⚠️ VOORZICHTIG! GEVAAR VOOR LETSEL! Waarborg

dat zich géén personen in de buurt van de lading bevinden terwijl u de sjorband losmaakt. Neerstortende delen kunnen letsel veroorzaken.

⚠️ VOORZICHTIG! GEVAAR VOOR LETSEL! Bij het openen

van de sjorbanden wordt de voorspankracht in één keer vrijgegeven. Open de sjorband dus uitermate voorzichtig.

Opmerking: let er vóór het lossen op dat de sjorbevestiging zo ver is losgemaakt dat de lading vrij staat.

□ Breng de ratelgreepl in de uiterste stand (zie afb. A III).
Druk op de ratelborging2 en klap de ratelgreep 1 tot aan de eindaanslag om (zie afb. B).
□ Trek de sjorband helemaal uit de sleufas 3.
Haak de S-haak en daarmee ook de sjorband los van de lading.

72 NL

Reiniging en onderhoud/ Afvalverwijdering

● Reiniging en onderhoud

Opmerking: door regelmatig onderhoud blijven de kwaliteit en de functionaliteit van de sjorband behouden.

□ Reinig de sjorband met handwarm water en een ph-neutraal wasmiddel. Gebruik géén agressieve reinigingsmiddelen.

De spanratel moet regelmatig gereinigd en vervolgens iets gesmeerd worden. Let bij het smeren op dat delen die met de sjorband 4 in contact komen, niet gesmeerd worden.

□ Bewaar de spanband op een droge, goed geventileerde, koele plaats.

□ Vermijd contact met chemicaliën, zuren en logen omdat deze de sjorband kunnenbeschadigen.

- Afvalverwijdering

De verpakking bestaat uit milieuvriendelijke materialen die u via de plaatselijke recyclingdiensten kunt afvoeren.

Uw gemeentelijke milieudienst kan u informatie geven over de afvalverwijdering van uitge-diende producten.
