HG01477A - Befestigungsgurt POWERFIX - Kostenlose Bedienungsanleitung

Produkttyp	Spanngurt- und Zurrgurt-Set
Marke	Powerfix
Modell	HG01477A
Varianten	HG01477A-1 (Gurt mit Ratsche und S-Haken); HG01477A-2 (Gurt mit Zamak-Schnalle)
Länge HG01477A-1 (festes Ende)	0,5 m
Länge HG01477A-1 (freies Ende)	3,5 m
Länge HG01477A-2	ca. 2,5 m
Zulässige Last HG01477A-1	125 daN (1250 N) / S_HF 25 daN
Material	Polypropylen (PP)
Betriebstemperaturbereich	-40°C bis +80°C
Lieferumfang	2 Gurte HG01477A-1 (0,5 m mit Ratsche), 2 Gurte HG01477A-1 (3,5 m mit Haken), 2 Gurte HG01477A-2 (2,5 m mit Schnalle), 1 Bedienungsanleitung
Bestimmungsgemäße Verwendung	Verzurren, Befestigen und Sichern von Lasten auf Fahrzeugen (Niederzurren und Diagonalzurren)
Mindestanzahl Gurte für Niederzurren	Mindestens 2 identische Gurte
Garantie	3 Jahre ab Kaufdatum
Pflege	Reinigung mit lauwarmem Wasser und neutralem Reinigungsmittel; Lagerung trocken, kühl und luftig
Schmierung der Ratsche	Mäßiges Einfetten nach der Reinigung, ohne Kontakt mit dem Gurt
Prüfung vor Gebrauch	Auf Beschädigungen, lesbares Etikett, Verformung der Komponenten prüfen
Reparaturen	Nur durch den Hersteller oder autorisiertes Personal, wenn das Etikett lesbar ist
Wichtigste Sicherheitshinweise	Nicht zum Heben oder Tragen von Lasten verwenden; zulässige Last nicht überschreiten; vor scharfen Kanten schützen
Kundendienst Frankreich	Tel. [phone], E-Mail: [e-mail]
Kundendienst Schweiz	Tel. [phone] (0,08 CHF/min)

Häufig gestellte Fragen - HG01477A POWERFIX

Wie verwende ich den Ratschengurt (HG01477A-1)?

Hängen Sie den S-Haken sicher an der Last ein. Öffnen Sie den Ratschegriff, führen Sie den Gurt in die geschlitzte Achse ein und ziehen Sie ihn dann manuell straff. Bewegen Sie den Griff hin und her, um die gewünschte Spannung zu erreichen (1,5 bis 3 Umdrehungen auf der Achse). Klappen Sie den Griff wieder in die Ausgangsposition.

Was ist die maximale Belastung der Gurte?

Für das Modell HG01477A-1 beträgt die zulässige Last 125 daN (1250 N), also etwa 125 kg. Die manuelle Vorspannkraft (S_HF) beträgt 25 daN. Für HG01477A-2 ist keine Last angegeben; verwenden Sie diese nur für leichtes Niederzurren.

Kann ich diese Gurte zum Heben von Lasten verwenden?

Nein, diese Gurte sind ausschließlich zum Verzurren und Befestigen von Lasten auf Fahrzeugen bestimmt. Nie zum Heben oder Tragen von Lasten verwenden.

Wie pflege ich die Gurte?

Waschen Sie die Gurte mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Vermeiden Sie aggressive Produkte. Reinigen und fetten Sie die Ratsche mäßig, ohne den Gurt zu berühren. Lagern Sie an einem trockenen, kühlen und luftigen Ort.

Wie entspanne ich den Ratschengurt?

Klappen Sie den Ratschegriff vollständig auf, drücken Sie die Verriegelung, dann klappen Sie den Griff ganz zurück. Entfernen Sie den Gurt aus der geschlitzten Achse und haken Sie den Haken aus. Achtung: Die Vorspannkraft wird plötzlich freigegeben.

Was sind die wesentlichen Sicherheitsregeln?

Überprüfen Sie den Zustand vor jedem Gebrauch. Verwenden Sie keine beschädigten Gurte, ohne lesbares Etikett oder solche, die Chemikalien ausgesetzt waren. Verwenden Sie mindestens zwei identische Gurte zum Niederzurren. Schützen Sie die Gurte vor scharfen Kanten und überschreiten Sie nie die angegebene Last.

Wie lagere ich die Gurte?

Lagern Sie die Gurte an einem trockenen, kühlen und gut belüfteten Ort, fern von Chemikalien, Säuren und Laugen. Vermeiden Sie Kontakt mit heißen Oberflächen.

Gilt die Garantie bei Beschädigung?

Die 3-jährige Garantie deckt Material- und Herstellungsfehler ab. Sie gilt nicht bei unsachgemäßer Verwendung, mangelhafter Pflege oder normalem Verschleiß. Bewahren Sie den Kassenbon als Kaufnachweis auf.

Kann ich einen beschädigten Gurt reparieren?

Reparaturen dürfen nur vom Hersteller oder autorisiertem Personal durchgeführt werden, und nur wenn das Identifikationsetikett noch lesbar ist. Verwenden Sie niemals einen reparierten Gurt ohne diese Überprüfung.

Was tun, wenn das Etikett des Gurtes unleserlich ist?

Verwenden Sie den Gurt nicht mehr. Das Etikett gibt die zulässige Last, das Material und den Hersteller an. Ohne diese Informationen kann die Sicherheit nicht gewährleistet werden. Kontaktieren Sie den Kundendienst.

BEDIENUNGSANLEITUNG HG01477A POWERFIX

SPANN- UND ZURRGURT- SET (MODEL NO. HG01477A-1) SPANNGURTE MIT SCHNELLVERSCHLUSS (MODEL NO. HG01477A-2)

DE AT CH

SPANN- UND ZURRGURT- SET / SPANNGURTE MIT SCHNELLVERSCHLUSS

Bedienungs- und Sicherheitshinweise

FR CH

SET DE SANGLES DE SERRAGE ET D'ARRIMAGE / SANGLES AVEC FERMETURE RAPIDE

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 5

FR/CH	Instructions d’utilisation et consignes de sécurité	Page	15
IT/CH	Indicazioni per l’uso e per la sicurezza	Pagina	24

Legende der verwendeten Piktogramme...... Seite 6

Einleitung...... Seite 6

Bestimmungsgemäße Verwendung...... Seite 6

Technische Daten......Seite 6

Lieferumfang...... Seite 7

Sicherheitshinweise...... Seite 7

Allgemeine Sicherheitshinweise 7

Sicherheitshinweise für Zurrgurte 7

Praktische Hinweise zur Benutzung und Pflege von Zurrgurten.... Seite 9

Bedienung ...... Seite 11

Zurrgurt anlegen ...... Seite 11

Zurrgurt lösen...... Seite 12

Reinigung und Pflege ...... Seite 12

Entsorgung...... Seite 12

Garantie...... Seite 13

Abwicklung im Garantiefall...... Seite 13

Service......Seite 13

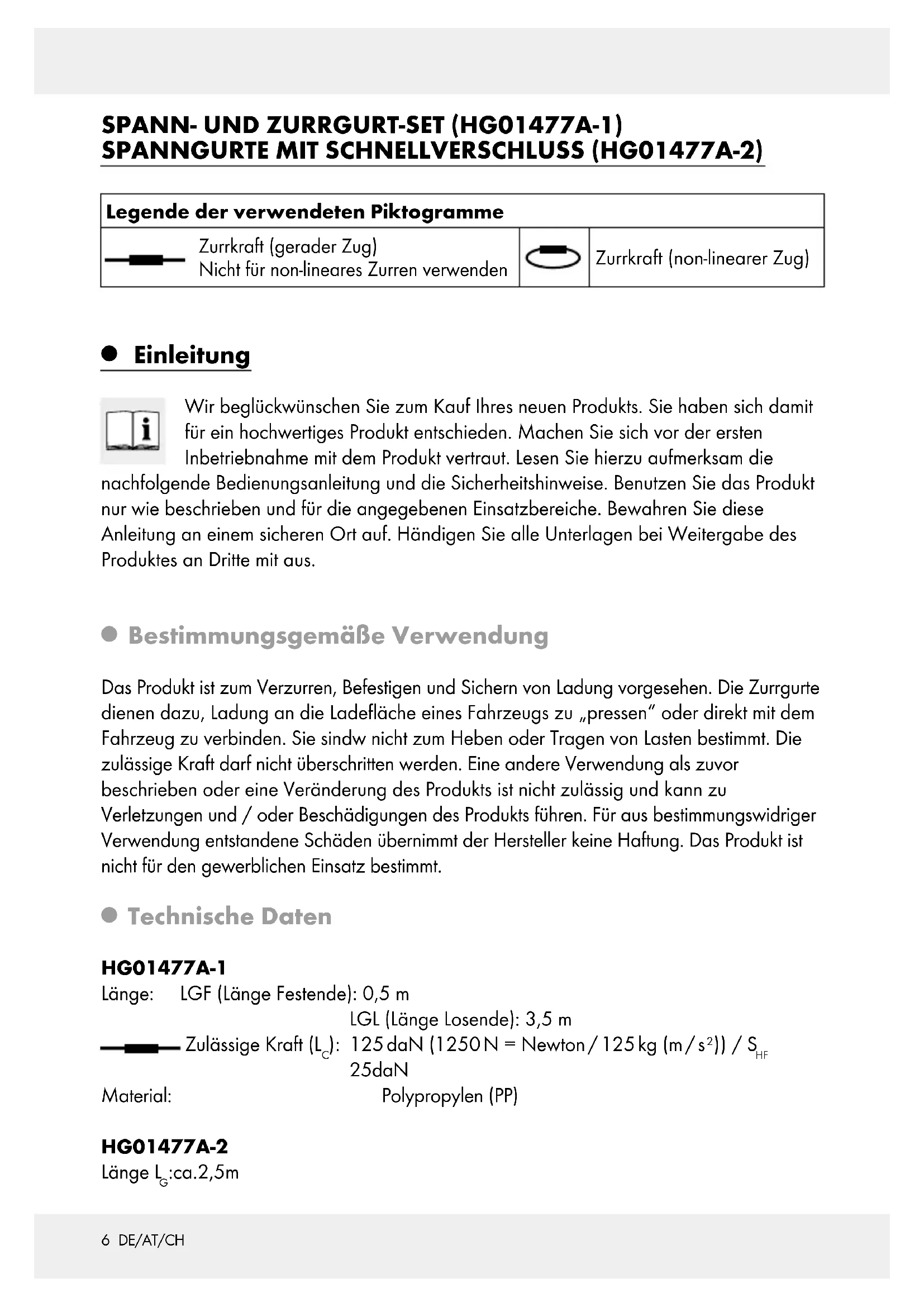

SPANN- UND ZURRGURT-SET (HG01477A-1) SPANNGURTE MIT SCHNELLVERSCHLUSS (HG01477A-2)

Legende der verwendeten Piktogramme
	Zurrkraft (gerader Zug)Nicht für non-lineares Zurren verwenden		Zurrkraft (non-linearer Zug)

- Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung an einem sicheren Ort auf. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.

- Bestimmungsgemäße Verwendung

Das Produkt ist zum Verzurren, Befestigen und Sichern von Ladung vorgesehen. Die Zurrgurte dienen dazu, Ladung an die Ladefläche eines Fahrzeugs zu „pressen“ oder direkt mit dem Fahrzeug zu verbinden. Sie sindw nicht zum Heben oder Tragen von Lasten bestimmt. Die zulässige Kraft darf nicht überschritten werden. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produkts ist nicht zulässig und kann zu Verletzungen und / oder Beschädigungen des Produkts führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

- Technische Daten

HG01477A-1

Länge: LGF (Länge Festende): 0,5 m

LGL (Länge Losende): 3,5 m

Zulässige Kraft ( L_C ): 125 daN (1250 N = Newton / 125 kg (m/s ^2 )) / S _HF 25 daN

Material: Polypropylen (PP)

HG01477A-2

Länge L_G :ca.2,5m

Zulässige Kraft ( L_c ): 125 daN (1250N = Newton / 125 kg (m/s ^2 )) /

mit Schleife: 250 daN

Material: Polypropylen (PP)

Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Produkts und aller Teile.

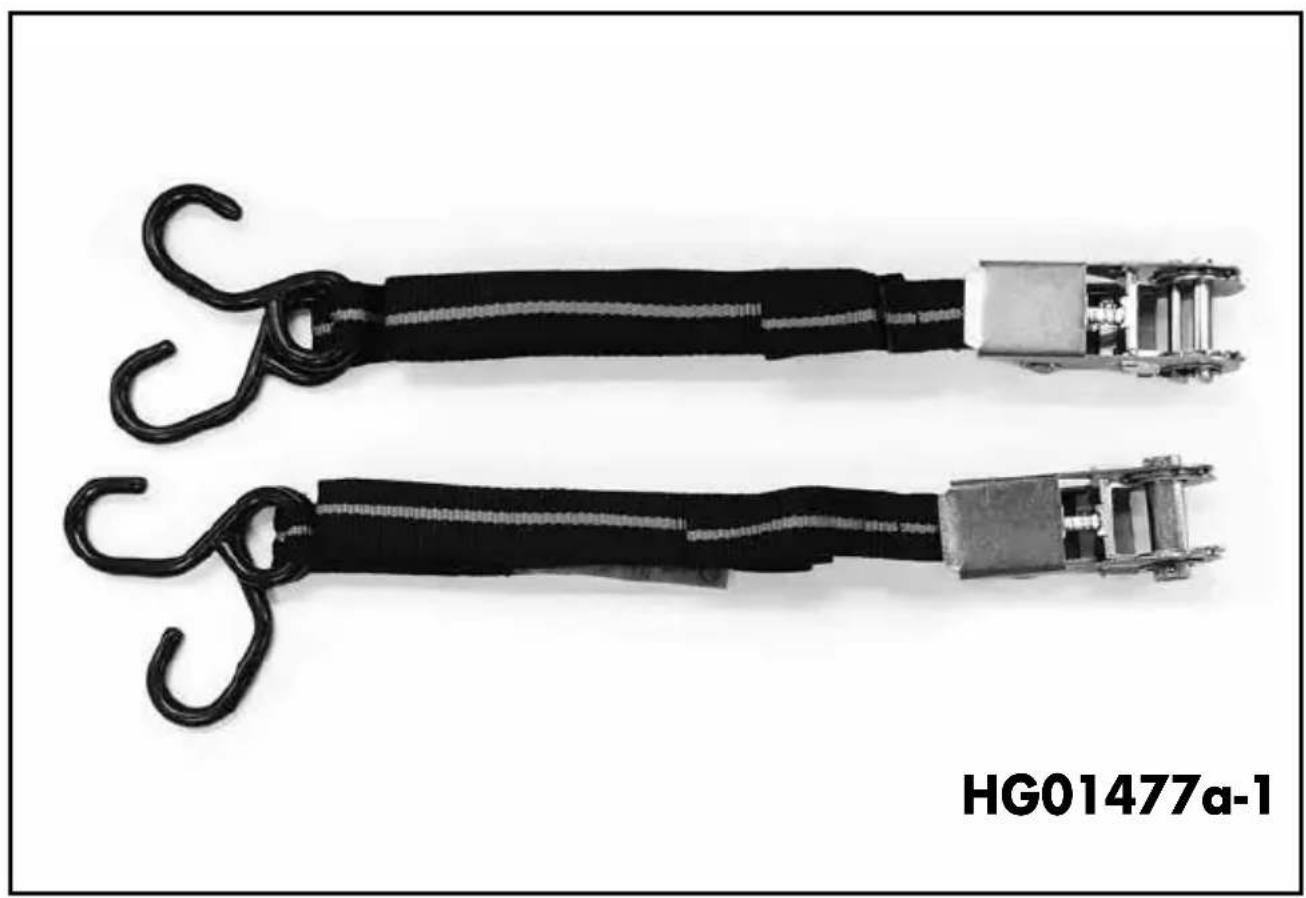

2 x Zurrgurt mit Spannratsche und S-Haken, ca. 0,5 m (HG01477A-1)
2 x Zurrgurt mit S-Haken, ca. 3,5 m (HG01477A-1)
2 x Zurrgurte mit Klemmschloss ca. 2,5 m (HG01477A-2)
1 x Bedienungsanleitung

- Sicherheitshinweise

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

Allgemeine Sicherheitshinweise

⚠️ WARNING! LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER! Lassen Sie Kinder niemals

unbeaufsichtigt mit Verpackungsmaterial und Produkt. Es besteht

Erstickungsgefahr durch Verpackungsmaterial und Lebensgefahr durch Strangulation. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern. Das Produkt ist kein Spielzeug.

■ Verwenden Sie das Produkt nicht, wenn es Beschädigungen aufweist.
- Kontrollieren Sie, ob alle Teile sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr.

Sicherheitshinweise für Zurrgurte

Überprüfen Sie den Zurrgurt vor jedem Gebrauch auf mögliche Beschädigungen. Verwenden Sie den Zurrgurt keinesfalls bei Bandschäden.
- Prüfen Sie mit aggressiven oder sonstigen die Verwendung gefährdenden Stoffen behaftete oder verschmutzte Zurrgurte sorgfältig. Lassen Sie diese ggf. durch den Hersteller prüfen.
Lassen Sie die Zurrgurte und alle Bauteile mindestens einmal pro Jahr durch einen Fachmann überprüfen. Entsprechend den Einsatzbedingungen und den betrieblichen Gegebenheiten können zwischenzeitlich weitere Prüfungen durch einen Fachmann

erforderlich werden.

■ Verwenden Sie den Zurrgurt keinesfalls bei:

• Garnbrüchen oder Garnschnitten, insbesondere Kanteneinschnitten oder anderen bedenklichen Verletzungen
• fehlender oder nicht mehr lesbarer Kennzeichnung
• Beschädigung der Verbindungen, Verformung durch Wärmeeinfluss (Reibung, Strahlung)
• Schäden infolge der Einwirkung aggressiver Stoffe.

■ Verwenden Sie die Ratschen keinesfalls bei:

• Anrissen, Brüchen oder erheblichen Korrosionserscheinungen bzw. -schäden
• Aufweitung > 5 % (5 % im Hakenmaul oder allgemeinen Verformungen)
• erkennbar bleibender Verformung an tragenden Teilen

■ Reparaturen an Zurrgurten dürfen nur dann durchgeführt werden, wenn die Kennzeichnung von Hersteller, Werkstoff und zulässiger Höchstzugkraft auf dem Etikett eindeutig festzustellen ist. Sie dürfen nur vom Hersteller oder von ihm beauftragten Personen durchgeführt werden. Diese müssen sicherstellen, dass die nach der Reparatur wieder gebrauchsfertigen Zurrgurte die ursprünglich auf dem Etikett angegebene zulässige Höchstzugkraft erreichen.

• Belasten Sie den Zurrgurt niemals über die auf dem Etikett angegebene zulässige Zugkraft (siehe auch „Technische Daten“).
  Wählen Sie entsprechend der vorgesehenen Verzurrart, Zugkraft und Ladeoberfläche den geeigneten Zurrgurt aus (siehe Kennzeichnungs-Etikett).

⚠ VORSICHT! UNFALLGEFAHR! Wählen Sie stets geeignete Zurrgurte, Zurrpunkte und Zurrmethode aus. Die Größe, die Form und das Gewicht der Ladung bestimmen die richtige Auswahl, aber auch die beabsichtigte Verwendungsart, die Transportumgebung und die Art der Ladung.

Vergewissern Sie sich, dass die Fahrzeugteile, an denen die Ladung befestigt werden soll, ausreichend stabil sind.

⚠ VORSICHT! Zusätzlich zu den Beschleunigungskräften während der Fahrt können Seitenkräfte durch Wind auftreten.

Ziehen Sie den Zurrgurt niemals über raue Oberflächen oder scharfe Kanten, wenn diese nicht mit einem geeigneten Schutz versehen sind.
Achten Sie darauf, dass die Zurrgurte nicht verdreht sind und mit der ganzen Breite tragen.
■ Stellen Sie keine Gegenstände auf den Zurrgurt, wenn dieser dadurch beschädigt werden kann.
■ Halten Sie den Zurrgurt von heißen Oberflächen fern.
■ Verteilen Sie die Zurrgurte gleichmäßig auf die zu sichernde Last.
■ Verwenden Sie die Zurrgurte niemals als Anschlagmittel.
Achten Sie darauf, dass die S-Haken nicht auf ihrer Spitze belastet werden: sofern es sich nicht um einen Haken handelt, der für diesen besonderen Zweck geeignet ist. Hängen Sie den Zurrhaken immer von innen nach außen ein, um ein Aushängen ohne Sicherung in einem Zurrpunkt auf der Ladefläche zu vermeiden.
■ Legen Sie die S-Haken und Ratschen niemals an Kanten an.

Verlängern Sie niemals den Ratschengriff, um höhere Spannkräfte zu erzielen, wenn dies nicht ausdrücklich durch eine entsprechende Bedienungsanleitung erlaubt ist.
⚠ VORSICHT! UNFALLGEFAHR! Achten Sie bei der Verwendung von zusätzlichen Beschlagteilen und Zurrvorrichtungen beim Zurren darauf, dass diese zum Zurrgurt passen.
Zur sicheren Befestigung der Ladung müssen mindestens 1,5 Wicklungen des Gurtbandes auf die Ratsche aufgebracht werden.
Spannen Sie das Gurtband per Hand bereits soweit vor, dass nicht mehr als 3 Bandwindungen auf die Ratsche, aufgebracht werden müssen, um die Ladung zu spannen.
- Überschreiten Sie bei Dachlast keinesfalls die Herstellerangaben.

⚠ VORSICHT! UNFALLGEFAHR! Beachten Sie beim Niederzurren die erforderliche Vorspannkraft. Es sind mindestens 2 Zurrgurte nötig. Es müssen aus Stabilitätsgründen mindestens zwei gleiche Zurrgurte zum Niederzurren und zwei paar gleiche Zurrgurte beim Diagonalzurren verwendet werden.

⚠ VORSICHT! UNFALLGEFAHR! Kontrollieren Sie während der Fahrt regelmäßig, ob die Ladung noch ordnungsgemäß verzurrt ist und spannen Sie den Zurrgurt ggf. nach.

● Praktische Hinweise zur Benutzung und Pflege von Zurrgurten

1. Bei der Auswahl und dem Gebrauch von Zurrgurten müssen die erforderliche Zurrkraft sowie die Verwendungsart und die Art der zu zurrenden Ladung berücksichtigt werden. Die Größe, Form und das Gewicht der Ladung bestimmen die richtige Auswahl, aber auch die beabsichtigte Verwendungsart, die Transportumgebung und die Art der Ladung. Es müssen aus Stabilitätsgründen mindestens zwei Zurrgurte zum Niederzurren und zwei Paare Zurrgurte beim Diagonalzurren verwendet werden.

2. Wegen unterschiedlichen Verhaltens und wegen Längenänderung unter Belastung dürfen verschiedene Zurrmittel (z. B. Zurrketten und Zurrgurte aus Chemiefasern) nicht zum Verzurren derselben Last verwendet werden. Bei der Verwendung von zusätzlichen Beschlagteilen und Zurvorrichtungen beim Zurren muss darauf geachtet werden, dass diese zum Zurrgurt passen.

3. Während des Gebrauchs müssen Flachhaken mit der gesamten Breite im Hakengrund aufliegen.

4. Öffnen der Verzurrung: Vor dem Öffnen sollte man sich vergewissern, dass die Ladung auch ohne Sicherung noch sicher steht und den Abladenden nicht durch Herunterfallen gefährdet. Falls nötig, sind die für den weiteren Transport vorgesehenen Anschlagmittel bereits vorher an der Ladung anzubringen, um ein Herunterfallen und / oder Kippen der Ladung zu verhindern. Dies trifft auch zu, wenn man Spannelemente verwendet, die ein sicheres Entfernen ermöglichen.

5. Vor Beginn des Abladens müssen die Verzurrungen so weit gelöst sein, dass die Last frei steht.

6. Während des Be- und Entladens muss auf die Nähe jeglicher tiefhängender Oberleitungen geachtet werden.

7. Die Werkstoffe, aus denen Zurrgurte hergestellt sind, verfügen über eine unterschiedliche Widerstandsfähigkeit gegenüber chemischen Einwirkungen. Die Hinweise des Herstellers oder Lieferers sind zu beachten, falls die Zurrgurte wahrscheinlich Chemikalien ausgesetzt werden. Dabei sollte berücksichtigt werden, dass sich die Auswirkungen des chemischen Einflusses bei steigenden Temperaturen erhöhen. Die Widerstandsfähigkeit von Kunstfasern gegenüber chemischen Einwirkungen ist im Folgenden zusammengefasst:

8. Polypropylen wird wenig von Säuren und Laugen angegriffen und eignet sich für Anwendungen, bei denen hohe Widerstandsfähigkeit gegenüber Chemikalien (außer einigen organischen Lösungsmitteln) verlangt wird.

9. Harmlose Säure- oder Laugen-Lösungen können durch Verdunstung so konzentriert werden, dass sie Schäden hervorrufen. Verunreinigte Zurrgurte sind sofort außer Betrieb zu nehmen, in kaltem Wasser zu spülen und an der Luft zu trocknen.
10. Diese Zurrgurte sind für die Verwendung in den folgenden Temperaturbereichen geeignet: -- 40°C bis +80°C für Polypropylen (PP);

Diese Temperaturbereiche können sich je nach chemischer Umgebung ändern. In diesem Fall sind die Empfehlungen des Herstellers oder Lieferers einzuholen. Eine Veränderung der Umgebungstemperatur während des Transportes kann die Kraft im Gurtband beeinflussen. Die Zurrkraft ist nach Eintritt in warme Regionen zu überprüfen.

1. Zurrgurte müssen außer Betrieb genommen oder dem Hersteller zur Instandsetzung zurückgeschickt werden, falls sie Anzeichen von Schäden zeigen. Die folgenden Punkte sind als Anzeichen von Schäden zu betrachten:

- bei Gurtbändern (die außer Betrieb zu nehmen sind): Rissen, Schnitte, Einkerbungen und Brüche in lasttragenden Fasern und Nähten, Verformungen durch Wärmeeinwirkung;

• bei Endbeschlagteilen und Spannelementen, Verformungen, Risse, starke Anzeichen von Verschleiß und Korrosion. Es dürfen nur Zurrgurte instand gesetzt werden, die Etiketten zu ihrer Identifizierung aufweisen. Falls es zu einem zufälligen Kontakt mit Chemikalien kommt, muss der Zurrgurt außer Betrieb genommen werden, und der Hersteller oder Lieferer muss befragt werden.
• Es ist darauf zu achten, dass der Zurrgurt durch die Kanten der Ladung, an der er angebracht wird, nicht beschädigt wird. Eine regelmäßige Sichtprüfung vor und nach jeder Benutzung wird empfohlen.
• Es sind nur lesbar gekennzeichnete und mit Etiketten versehene Zurrgurte zu verwenden.
• Zurrgurte dürfen nicht überlastet werden: Die maximale Handkraft von 250 N (25 daN auf Etikett; 1 daN ≈ 1 kg) darf nur mit einer Hand aufgebracht werden. Es dürfen keine mechanischen Hilfsmittel wie Stangen oder Hebel usw. verwendet werden, es sei denn, diese sind Teil des Spannelementes. (HG01477A-1).
• Geknotete Zurrgurte dürfen nicht verwendet werden.
• Schäden an Etiketten sind zu verhindern, indem man sie von den Kanten der Ladung und, falls möglich, von der Ladung fern hält.
• Gurtbänder sind vor Reibung und Abrieb sowie vor Schädigungen durch Ladungen mit scharfen Kanten durch die Verwendung von Schutzüberzügen und / oder

Kantenschonern zu schützen.

Bedienung

Niederzurren (HG01477A-1, HG01477A-2):

Die Ladung wird mit Zurrgurten überspannt auf die Ladefläche gepresst (siehe Abb. I).

Diagonalzurren (HG01477A-1):

Die Ladung wird durch 4 Zurrgurte gesichert und direkt mit dem Fahrzeug verbunden (siehe Abb. II).

- Zurrgurt anlegen

Der ausgewählte Zurrgurt muss für den Verwendungszweck sowohl stark als auch lang genug sein und hinsichtlich der Zurrart die richtige Länge aufweisen. Es ist immer gute Zurrpraxis zu berücksichtigen: Das Anbringen und das Entfernen der Zurrgurte sind vor dem Beginn der Fahrt zu planen. Während einer längeren Fahrt sind Teilentladungen zu berücksichtigen. Die Anzahl der Zurrgurte ist nach EN 12195-1 zu berechnen. Es dürfen nur solche Zurrsysteme, die zum Niederzurren mit STF (normale Spannkraft) auf dem Etikett ausgelegt sind, zum Niederzurren verwendet werden.

HG01477A-1:

□ Befestigen Sie den Zurrgurt mittels der S-Haken sicher an der Ladung.
☐ Öffnen Sie den Ratschengriff und bringen Sie die Schlitzwelle 3 in Einfädlungsposition für das Gurtband 4 (siehe Abb. A III).
Fädeln Sie das Gurtband 4 in die Schlitzwelle 3 der Ratsche ein. Ziehen Sie es vorsichtig durch die Schlitzwelle 3, bis das Gurtband 4 stramm an der Ladung anliegt.
Spannen Sie den Zurrgurt, indem Sie den Ratschengriff hin- und herbewegen (siehe Abb. A I - III). Spannen Sie den Zurrgurt so lange, bis die gewünschte Spannung erreicht ist.

Hinweis: Beachten Sie, dass mindestens 1,5 und maximal 3 Wicklungen des Gurtbandes 4 auf der Schlitzwelle 3 aufgebracht sind.

Bringen Sie den Ratschengriff in die Grundstellung (siehe Abb. A I). Die Ladung ist nun gesichert.

HG01477A-2:

☐ Schlingen Sie den Zurrgurt um die Ladung.
Drücken Sie die Klemme nach unten und führen Sie das Gurtband 6 von unten durch das Klemmschloss (siehe Abb. C).
☐ Ziehen Sie das Gurtband vorsichtig durch das Klemmschloss, bis die gewünschte Spannung erreicht ist. Lassen Sie dann die Klemme 5 los.

- Zurrgurt lösen

⚠ VORSICHT! Vergewissern Sie sich vor dem Lösen, dass die Ladung sicher steht. Achten Sie darauf, dass die Ladung auch ohne Zurrgurt sicher steht und nicht herunterfallen kann.
⚠ VORSICHT! VERLETZUNGSGEFAHR! Achten Sie darauf, dass sich keine Personen in der Nähe der Ladung befinden, wenn Sie den Zurrgurt lösen. Herunterfallende Teile können zu Verletzungen führen.
⚠ VORSICHT! VERLETZUNGSGEFAHR! Beim Öffnen der Verzurrung wird die Vorspannkraft mit einem Schlag freigegeben. Öffnen Sie den Zurrgurt daher mit äußerster Vorsicht.

Hinweis: Achten Sie vor Beginn des Abladens darauf, dass die Verzurrung soweit gelöst ist, dass die Ladung frei steht.

HG01477A-1:

Bringen Sie den Ratschengriff in die äußerste Position (siehe Abb. A III).
Drücken Sie die Ratschensicherung und klappen Sie den Ratschengriff 1 bis zum Endanschlag um (siehe Abb. B).
Ziehen Sie das Gurtband vollständig aus der Schlitzwelle 3.
☐ Lösen Sie den S-Haken und somit den Zurrgurt von der Ladung.

HG01477A-2:

Drücken Sie die Klemme5 nach unten (siehe Abb. C).
Ziehen Sie das Gurtband vollständig aus dem Klemmschloss.

- Reinigung und Pflege

Hinweis: Regelmäßige Pflege sichert die Qualität und Funktionalität des Zurrgurtes.

□ Reinigen Sie den Zurrgurt mit lauwarmem Wasser und ph-neutralem Waschmittel. Vermeiden Sie aggressive Reinigungsmittel.
☐ Die Spannratsche sollte regelmäßig gereinigt werden und anschließend leicht geschmiert werden. Achten Sie beim Schmieren darauf, dass Bereiche, die mit dem Gurtband in Verbindung kommen, nicht geschmiert werden.
□ Lagern Sie den Zurrgurt an einem trockenen, gut belüfteten, kühlen Ort.
□ Vermeiden Sie den Kontakt mit Chemikalien, Säuren und Laugen, da diese den Zurrgurt beschädigen können.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

●Garanzia

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns

- nach unserer Wahl - für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 123456_7890) als Nachweis für den Kauf bereit.

Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Anleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite.

Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.

Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.

Service

DE ServiceDeutschland

Tel.: [phone]

(kostenfrei aus dem dt. Festnetz / Mobilfunknetz)

E-Mail: [e-mail]

AT ServiceÖsterreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone]

(0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

E-Mail: [e-mail]

E-Mail: [e-mail]

OWIM GmbH & Co. KG

Stiftsbergstraße 1

DE-74167 Neckarsulm

GERMANY

Model No.: HG01477A-1 / HG01477A-2

Version:06/2019

PDF ONLINE www.liidl-service.com

IAN 322273_1901

1
