| Tipo di prodotto | Set di cinghie di serraggio e ancoraggio |
| Marca | Powerfix |
| Modello | HG01477A |
| Varianti | HG01477A-1 (cinghia con tenditore a cricchetto e gancio a S); HG01477A-2 (cinghia con fibbia in zamak) |
| Lunghezza HG01477A-1 (estremità fissa) | 0,5 m |
| Lunghezza HG01477A-1 (estremità libera) | 3,5 m |
| Lunghezza HG01477A-2 | Circa 2,5 m |
| Carico ammissibile HG01477A-1 | 125 daN (1250 N) / S_HF 25 daN |
| Materiale | Polipropilene (PP) |
| Intervallo di temperatura di utilizzo | -40°C a +80°C |
| Contenuto della confezione | 2 cinghie HG01477A-1 (0,5 m con cricchetto), 2 cinghie HG01477A-1 (3,5 m con gancio), 2 cinghie HG01477A-2 (2,5 m con fibbia), 1 manuale di istruzioni |
| Uso conforme | Ancoraggio, fissaggio e sicurezza dei carichi su veicolo (ancoraggio a contatto e diagonale) |
| Numero minimo di cinghie per ancoraggio a contatto | Almeno 2 cinghie identiche |
| Garanzia | 3 anni dalla data di acquisto |
| Manutenzione | Pulizia con acqua tiepida e detergente neutro; conservare in luogo asciutto, fresco e areato |
| Lubrificazione del cricchetto | Ingrassaggio moderato dopo la pulizia, senza contatto con la cinghia |
| Controllo prima dell'uso | Verificare l'assenza di danni, l'etichetta leggibile, la deformazione dei componenti |
| Riparazioni | Solo dal produttore o personale autorizzato, se l'etichetta è leggibile |
| Istruzioni di sicurezza principali | Non utilizzare per sollevare o trasportare carichi; non superare il carico ammissibile; proteggere da spigoli vivi |
| Servizio post-vendita Francia | Tel. 0800 919270, e-mail: owim@lidl.fr |
| Servizio post-vendita Svizzera | Tel. 0842 665566 (0,08 CHF/min) |
Domande frequenti - HG01477A POWERFIX
Domande degli utenti su HG01477A POWERFIX
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cinghia di fissaggio in formato PDF gratuitamente! Trova il tuo manuale HG01477A - POWERFIX e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. HG01477A del marchio POWERFIX.
MANUALE UTENTE HG01477A POWERFIX
Indicazioni per l'uso e per la sicurezza
Introduzione......Pagina 25
Utilizzo conforme alla destinazione d'uso ......Pagina 25
Dati tecnici....Pagina 25
Dotazione....Pagina 26
Indicazioni di sicurezza....Pagina 26
Indicazioni generali di sicurezza ......Pagina 26
Indicazioni di sicurezza per cinghie di ancoraggio ......Pagina 26
Indicazioni pratiche per l'utilizzo e la manutenzione di cinghie di ancoraggio....Pagina 28
Funzionamento ......Pagina 30
Applicare la cinghia di ancoraggio....Pagina 30
Allentamento della cinghia di ancoraggio....Pagina 31
Pulizia e manutenzione....Pagina 32
Garanzia....Pagina 32
Gestione dei casi in garanzia....Pagina 33
Assistenza....Pagina 33

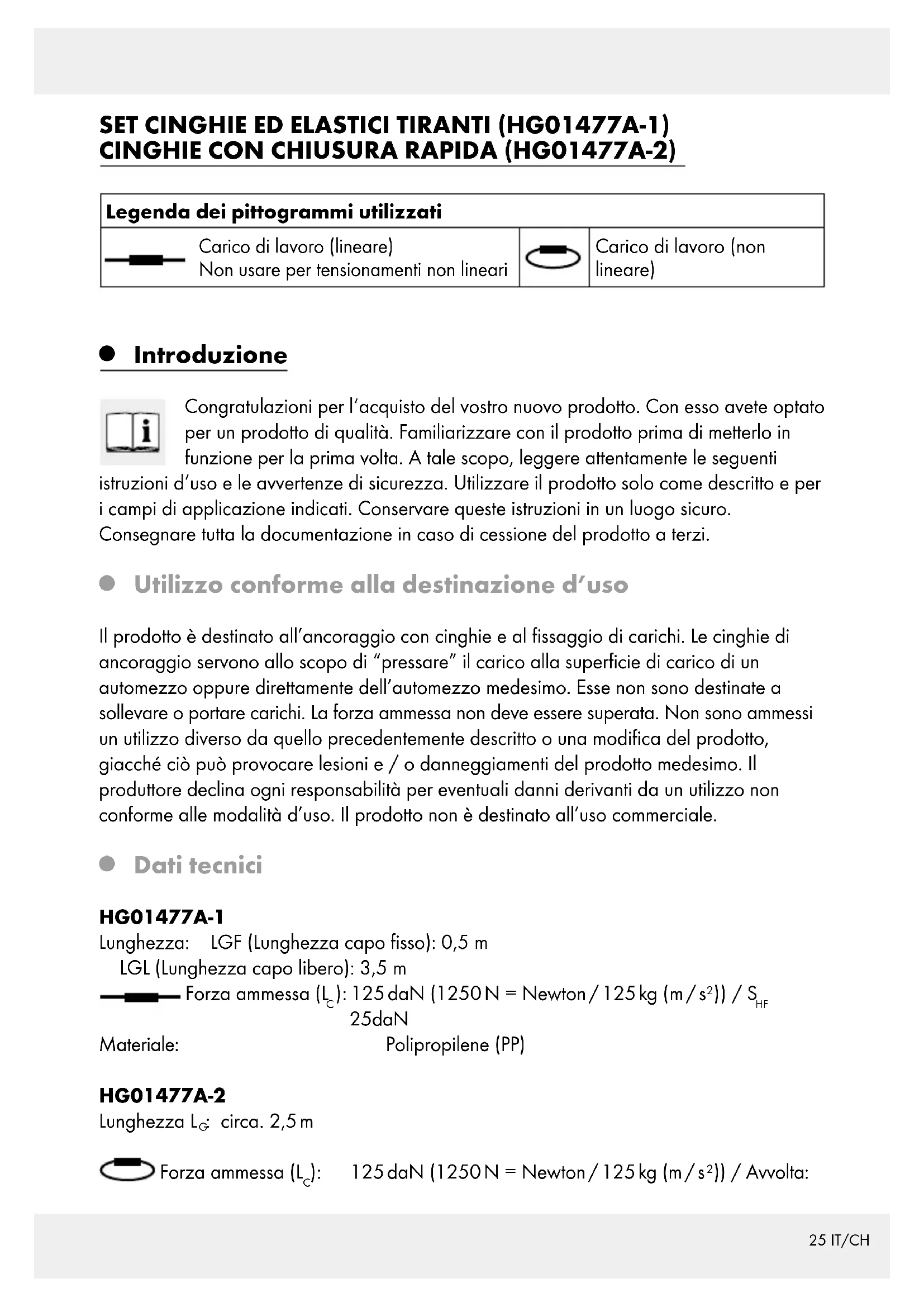

| Legenda dei pittogrammi utilizzati | |||
 | Carico di lavoro (lineare)Non usare per tensionamenti non lineari |  | Carico di lavoro (non lineare) |
- Introduzione
Congratulazioni per l'acquisto del vostro nuovo prodotto. Con esso avete optato per un prodotto di qualità. Familiarizzare con il prodotto prima di metterlo in funzione per la prima volta. A tale scopo, leggere attentamente le seguenti
istruzioni d'uso e le avvertenze di sicurezza. Utilizzare il prodotto solo come descritto e per i campi di applicazione indicati. Conservare queste istruzioni in un luogo sicuro.
Consegnare tutta la documentazione in caso di cessione del prodotto a terzi.
Utilizzo conforme alla destinazione d'uso
Il prodotto è destinato all'ancoraggio con cinghie e al fissaggio di carichi. Le cinghie di ancoraggio servono allo scopo di "pressare" il carico alla superficie di carico di un automezzo oppure direttamente dell'automezzo medesimo. Esse non sono destinate a sollevare o portare carichi. La forza ammessa non deve essere superata. Non sono ammessi un utilizzo diverso da quello precedentemente descritto o una modifica del prodotto, giacché ciò può provocare lesioni e / o danneggiamenti del prodotto medesimo. Il produttore declina ogni responsabilità per eventuali danni derivanti da un utilizzo non conforme alle modalità d'uso. Il prodotto non è destinato all'uso commerciale.
Dati tecnici
HG01477A-1
Lunghezza: LGF (Lunghezza capo fisso): 0,5 m
LGL (Lunghezza capo libero): 3,5 m
Forza ammessa ( L_c ): 125 daN (1250 N = Newton / 125 kg (m/s ^2 )) / S _HF 25 daN
Materiale:
Polipropilene (PP)
HG01477A-2
Lunghezza L_G : circa. 2,5 m
Forza ammessa ( L_c ): 125 daN (1250N = Newton / 125 kg (m/s ^2 )) / Avvolta:
Dotazione
Controllate il prodotto subito dopo averlo scartato e verificate che il volume della fornitura sia completo e le condizione del prodotto e di tutti gli altri pezzi siano impeccabili.
2 x cinghie di ancoraggio con dispositivo tensionatore e ganci ad S, circa 0,5 m (HG01477A-1)
2 x cinghie di ancoraggio con ganci ad S, circa 3,5 m (HG01477A-1)
2 x cinghie di fissaggio con fibbia autobloccante, circa 2,5 m (HG01477A-2)
1 x istruzioni d'uso
- Indicazioni di sicurezza
CONSERVARE LE INDICAZIONI DI SICUREZZA E LE ISTRUZIONI PER EVENTUALI NECESSITÀ FUTURE!
Indicazioni generali di sicurezza
ATTENZIONE! PERICOLO DI MORTE E DI INCIDENTI PER
BAMBINI E INFANTI! Non lasciare mai i bambini incustoditi nei pressi del materiale per imballaggio e del prodotto. Sussiste il pericolo di soffocamento
a causa del materiale per imballaggio nonché un pericolo di morte a seguito di strangolamento. Spesso i bambini sottovalutano i pericoli. Tenere sempre i bambini lontani dal prodotto. Il prodotto non è un giocattolo.
Non utilizzare più il prodotto quando è danneggiato.
- Controllare che tutti i componenti siano montati correttamente. In caso di montaggio non corretto sussiste il pericolo di lesioni.
Indicazioni di sicurezza per cinghie di ancoraggio
- Controllare la cinghia di ancoraggio prima di utilizzarla, e ciò per verificare l'eventuale presenza di danneggiamenti. Non utilizzare in alcun caso la cinghia di ancoraggio in presenza di danni alla cinghia.
- Verificare con cura l'eventuale presenza di materiali aggressivi o altri materiali che metterebbero a rischio l'utilizzo del prodotto che potrebbero essere incollati sul prodotto medesimo. Se necessario, farle verificare dal produttore.
- Fare controllare le cinghie di ancoraggio e tutti i suoi componenti almeno una volta l'anno da una persona esperta. A seconda delle condizioni di utilizzo e delle caratteristiche
di esercizio potrebbe diventare necessario fare svolgere di tanto in tanto ulteriori controlli da parte di un esperto.
Non utilizzare in alcun caso la cinghia di ancoraggio in presenza di:
- Rotture o tagli nel filo, in modo particolare di tagli sugli spigoli o altri danni che possono dare origini a lesioni
- contrassegno mancante o non più leggibile
- danneggiamento dei collegamenti, deformazione per l'influsso di calore (sfregamento, irraggiamento)
- danni determinati dall'azione di materiali aggressivi.
Non utilizzare i dispositivi di tensionamento in presenza di:
- criccature, rotture o notevoli manifestazioni di corrosione o danni derivanti da corrosione
- dilatazione > 5 % (5 % nella bocca del gancio o deformazioni generiche)
- deformazione stabile riconoscibile ad elementi portanti.
Le riparazioni ad una cinghia di ancoraggio possono essere eseguite solamente quando i dati relativi al produttore, al materiale e alla forza di trazione massima ammessa non sono più constatabili con chiarezza. Tali riparazioni possono essere eseguite dal produttore o da persone da lui incaricate. Queste devono assicurare che le cinghie di ancoraggio di nuovo pronte all'uso dopo la riparazione raggiungono la forza di trazione massima indicata originariamente sull'etichetta.
Non caricare mai la cinghia di ancoraggio oltre la forza di trazione ammessa indicata (vedi anche il capitolo "Dati tecnici").
Scegliere la cinghia di ancoraggio adatta in base al tipo di ancoraggio, alla forza di trazione e alla superficie di carico (vedi etichetta del contrassegno).
ATTENZIONE! PERICOLO DI INCIDENTE! Scegliere sempre cinghie, punti e metodi di ancoraggio adatti. Non solo le dimensioni, la forme e il peso del carico ma anche il tipo di utilizzo, l'ambiente di trasporto ed il tipo di carico determinano la scelta dell'ancoraggio corretto da utilizzare.
Assicurarsi anche che i modelli di automezzo ai quali il carico deve essere fissato, siano sufficientemente stabili.
ATTENZIONE! Oltre alle forze di accelerazione esistenti, durante il viaggio possono essere attive anche forze laterali a causa del vento.
Non tirare ma la cinghia di ancoraggio su superfici ruvide o spigoli aguzzi, qualora questi non siano forniti di protezione adatta.
Fare attenzione a che le cinghie di ancoraggio non vengano sfalsate e svolgano la propria funzione di sostegno con l'intera larghezza.
Non porre alcun oggetto sulla cinghia di ancoraggio, qualora questa, in tale modo, possa esserne danneggiata.
Tenere lontano la cinghia di ancoraggio da superfici calde.
Distribuire le cinghie di ancoraggio uniformemente sul carico da fissare.
Non utilizzare mai le cinghie di ancoraggio quale accessorio di imbracatura.
- Fare attenzione a che i ganci ad S non siano caricati sulla loro punta, giacché non si tratta di ganci adatti a tale particolare scopo. Apporre i ganci di ancoraggio sempre
dall'interno verso l'esterno al fine di evitare uno sganciamento privo di sicura in un punto di ancoraggio sulla superficie di carico.
Non apporre mai ganci ad S e cricchetti su spigoli.
Non prolungare mai la maniglia di arresto per ottenere maggiori forze di tensionamento, qualora tale azione non sia espressamente autorizzata dalle istruzioni d'uso.
ATTENZIONE! PERICOLO DI INCIDENTE! Qualora si utilizzassero ferramenta e dispositivi di ancoraggio aggiuntivi fare attenzione a che questi siano adatti alla cinghia di ancoraggio in uso.
Per un fissaggio sicuro del carico devono essere applicati sul cricchetto almeno 1,5 avvolgimenti della cinghia.
Per tensionare il carico, tensionare la cinghia manualmente fino al punto in cui non si possono applicare sul cricchetto più di 3 avvolgimenti del nastro.
- Con riferimento al carico sul tettuccio non superare mai le indicazioni fornite dal produttore.
ATTENZIONE! PERICOLO DI INCIDENTE! Eseguendo l'ancoraggio ad attrito fare attenzione alla forza di serraggio necessaria. Sono necessarie almeno due cinghie di ancoraggio. Per motivi di stabilità devono essere utilizzate almeno due cinghie di ancoraggio uguali per l'ancoraggio ad attrito e due coppie di cinghie di ancoraggio uguali per l'ancoraggio diagonale.
ATTENZIONE! PERICOLO DI INCIDENTE! Durante il viaggio controllare con regolarità che il carico sia ancora ancorato correttamente, e se necessario tensionare nuovamente la cinghia di ancoraggio.
- Indicazioni pratiche per l'utilizzo e la manutenzione di cinghie di ancoraggio
-
Nella scelta e nell'utilizzo di cinghie di ancoraggio devono essere tenuti in considerazione la forza di ancoraggio, il tipo di utilizzo e la tipologia di carico da ancorare. Non solo le dimensioni, la forma e il peso del carico, ma anche il tipo di utilizzo, l'ambiente di trasporto ed il tipo di carico determinano la scelta corretta. Per motivi di stabilità devono essere utilizzate almeno due cinghie di ancoraggio uguali per l'ancoraggio ad attrito e due coppie di cinghie di ancoraggio uguali per l'ancoraggio diagonale.
-
A causa del differente comportamento nonché della modifica della lunghezza in condizioni di carico, non devono essere utilizzati diversi sistemi di ancoraggio (es. sistemi di ancoraggio a catena e cinghie di ancoraggio a fibre chimiche) per fissare con cinghie lo stesso carico. Utilizzando ferramenta e dispositivi di ancoraggio aggiuntivi fare attenzione a che questi siano adatti alla cinghia di ancoraggio in uso.
- Nel normale utilizzo, i ganci piatti devono essere ancorati alla parte fissa per la loro intera larghezza.
- Apertura dell'ancoraggio: Prima dell'apertura bisogna accertarsi che il carico sia in
sicurezza anche senza fissaggio, e che la persona che scarica non sia a rischio per la possibile caduta del carico medesimo. Se necessario, per impedire la caduta e / o il ribaltamento del carico, devono essere applicati gli accessori di imbracatura già previsti per l'ulteriore trasporto. Ciò vale anche nel caso in cui si utilizzino elementi di tensionamento che permettano una rimozione sicura del carico.
-
Prima di iniziare le operazioni di scarico, gli ancoraggi devono essere allentati nella misura in cui si possa liberamente scaricare i colli in questione.
-
Durante il carico e lo scarico è necessario fare attenzione alla presenza di eventuali linee di alimentazione aeree poste ad un'altezza non elevata.
-
I materiali impiegati nella realizzazione delle cinghie di ancoraggio sono caratterizzati da una differente resistenza all'influenza di agenti chimici. Tenere conto delle indicazioni del produttore o del fornitore qualora le cinghie di ancoraggio venissero esposte all'influsso di agenti chimici. Bisogna tenere in considerazione il fatto che gli effetti degli agenti chimici possono accrescersi con l'aumentare della temperatura ambiente. La capacità di resistenza di fibre artificiali nei confronti di agenti chimici può essere riassunta nel modo seguente:
- Il polipropilene viene attaccato in misura minima da acidi e liscivie e si adatta per utilizzi nei quali viene richiesta la capacità di resistenza nei confronti di agenti chimici (oltre che ad alcuni solventi organici).
- Soluzioni di acidi o solventi possono a seguito di evaporazione essere così concentrati da provocare danni. Cinghie di ancoraggio contaminate devono essere immediatamente rimosse e non più utilizzate, risciacquate in acqua fredda ed asciugate all'aria.
- Queste cinghie di ancoraggio sono adatte per l'utilizzo alle seguenti temperature: - da -40^ a +80^ per il polipropilene (PP);
Queste gamme di temperatura possono cambiare in base all'ambiente chimico. In questo caso è necessario seguire i suggerimenti del produttore o del fornitore. Una modifica della temperatura ambiente durante il trasporto può influire sulla forza nella cinghia. La forza di ancoraggio deve essere verificata dopo l'ingresso in regioni calde.
-
Le cinghie di ancoraggio devono essere rimosse e non più utilizzate o rispedite al produttore per la riparazione qualora esse mostrassero segni di danneggiamento. Si devono considerare come segni di danneggiamento le seguenti manifestazioni:
-
per cinghie (che devono essere rimosse e non più utilizzate): cricche, tagli, solchi e rotture nelle fibre portanti nonché cuciture, deformazioni provocate dal calore;
-
per le ferramenta delle estremità e per gli elementi di tensionamento: deformazioni, cricche, forti segni di usura e di corrosione. Possono essere riparate solamente cinghie di ancoraggio fornite dell'etichetta che permette la loro identificazione. Qualora si giungesse ad un contatto casuale con agenti chimici, la cinghia di ancoraggio deve essere rimossa e non più utilizzata; deve essere inoltre contattato il produttore o il fornitore per chiedere chiarimenti.
-
Bisogna fare attenzione a che la cinghia di ancoraggio non venga danneggiata da spigoli del carico al quale essa è stata applicata. Si suggerisce una regolare verifica
a vista prima e dopo ogni utilizzo.
- Devono essere utilizzate solamente cinghie di ancoraggio contrassegnate e fornite di etichette.
- Le cinghie di ancoraggio non devono essere sovraccaricate: La forza manuale massima di 250 N (25 daN sull'etichetta; 1 daN ≈ 1 kg) deve essere applicata solamente con una mano. Non devono essere utilizzati mezzi ausiliari quali aste o leve ecc., a meno che essi non rappresentino un componente dell'elemento di tensionamento. (HG01477A-1)
- Cinghie di ancoraggio annodate non devono essere utilizzate.
- E' necessario impedire che si procurino danni all'etichetta tenendola lontano dagli spigoli del carico e, se possibile, dal carico stesso.
- Le cinghie devono essere protette dalle forze di attrito, abrasione o danneggiamento causato dagli spigoli taglienti del carico utilizzando opportune maniche di protezione e/o paraspigoli.
- Funzionamento
Ancoraggio ad attrito (HG01477A-1, HG01477A-2):
Il carico viene sovratensionato con cinghie di ancoraggio e pressato sulla superficie di carico (vedi fig. I).
Ancoraggio diagonale (HG01477A-1):
Il carico viene assicurato con quattro cinghie di ancoraggio e collegato direttamente all'automezzo (vedi fig. II).
- Applicare la cinghia di ancoraggio
La cinghia di ancoraggio deve essere abbastanza forte e lunga nonché essere caratterizzata dalla lunghezza giusta con riferimento al tipo di ancoraggio con il quale deve essere utilizzata. E' sempre buona cosa, nell'eseguire l'ancoraggio, tenere conto di ciò che segue: Le operazioni di fissaggio e di rimozione delle cinghie di ancoraggio devono essere programmate prima dell'inizio del viaggio. Bisogna tenere presente che nel corso di un lungo viaggio alcune parti del carico potrebbero essere scaricate. La quantità di cinghie di ancoraggio deve essere calcolato osservando le disposizioni di cui alla norma EN 12195-1. Per l'ancoraggio ad attrito con STF (forza di tensionamento normale) devono essere utilizzati sistemi di ancoraggio quali indicati sull'etichetta.
HG01477A-1:
Fissare con sicurezza la cinghia di ancoraggio al carico per mezzo dei ganci ad S.
□ Aprire la maniglia di arresto e portare l'albero intagliato 3 in posizione di infilamento per la cinghia 4 (vedi fig. A III).
□ Infilare la cinghia4 nell'albero intagliato 3 del cricchetto. Tirarlo con attenzione
attraverso l'albero intagliato 3, fino a che il nastro 4 non si trovi teso sul carico.
Tensionare la cinghia di ancoraggio movimentando la maniglia di arresto avanti e indietro (vedi fig. A I - III). Tensionare la cinghia di ancoraggio fino a quando non si sia raggiunta la tensione desiderata.
Nota: Tenere presente che sull'albero intagliato sono apposti un minimo di 1,5 ed un massimo di 3 avvolgimenti del nastro 4.
Portare la maniglia di arresto nella posizione di partenza (vedi fig. A I). Il carico è ora stato fissato
HG01477A-2:
☐ Stringere la cinghia di fissaggio attorno al carico.
Premere il dispositivo di fissaggi ^5 verso il basso e condurre la cintura ^6 dal basso attraverso la fibbia autobloccante (vedi fig. C).
Tirare la cintu con attenzione attraverso la fibbia autobloccante fino a che non è stata raggiunta la tensione desiderata. In seguito rilasciare il dispositivo di fissaggio 5.
- Allentamento della cinghia di ancoraggio
ATTENZIONE! Prima di allentare la cinghia assicurarsi che il carico sia in sicurezza. Fare attenzione a che il carico sia in sicurezza e non possa cadere anche senza cinghia di ancoraggio.
ATTENZIONE! PERICOLO DI LESIONE! Fare attenzione a che nessuno si trovi nelle vicinanze del carico quando la cinghia di ancoraggio viene allentata. Colli in caduta possono provocare lesioni.
ATTENZIONE! PERICOLO DI LESIONE! Aprendo l'ancoraggio, la forza di tensionamento viene liberata con un colpo. Si prega quindi di aprire la cinghia di ancoraggio con estrema cautela.
Nota: Prima di avviare le operazioni di scarico accertarsi che il carico sia in sicurezza mentre l'ancoraggio viene allentato.
HG01477A-1:
Portare la maniglia di arrestò nella posizione estrema (vedi fig. A III).
Premere la sicura di bloccaggio ed inclinare la maniglia di arresto 1 fino al finecorsa (vedi fig. B).
□ Estrarre completamente la cinghia4 dall'albero intagliato 3.
□ Allentare il gancio ad S ed in questo modo la cinghia di ancoraggio dal carico.
HG01477A-2:
Premere il dispositivo di fissaggi ^5 verso il basso (vedi fig. C).
□ Tirare completamente la cinturò dalla fibbia autobloccante.
- Pulizia e manutenzione
Nota: Una manutenzione regolare garantisce la qualità e la funzionalità della cinghia di ancoraggio.
□ Pulire la cinghia di ancoraggio con acqua tiepida e un detergente con pH neutro. Evitare l'uso di detergenti aggressivi.
Il dispositivo tensionatore deve essere pulito con regolarità ed in seguito leggermente lubrificato. Durante la lubrificazione fare attenzione al fatto che le aree che entrano in contatto con la cinghia non siano lubrificate.
□ Conservare la cinghia di ancoraggio in un luogo asciutto, ben ventilato e fresco.
Evitare ogni contatto con agenti chimici, acidi e liscivie, giacché questi possono danneggiare la cinghia di ancoraggio.
- Smaltimento
L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.
E' possibile informarsi circa le possibilità di smaltimento del prodotto usato presso l'amministrazione comunale o cittadina.
●Garanzia
Il prodotto è stato prodotto secondo severe direttive di qualità e controllato con premura prima della consegna. In caso di difetti del prodotto, l'acquirente può far valere i propri diritti legali nei confronti del venditore. Questi diritti legali non vengono limitati in alcun modo dalla garanzia di seguito riportata.
Questo prodotto è garantito per 3 anni a partire dalla data di acquisto. Il termine di garanzia ha inizio a partire dalla data di acquisto. Conservare lo scontrino di acquisto originale in buone condizioni. Questo documento servirà a documentare l'avvenuto acquisto.
Il prodotto da Lei acquistato dà diritto ad una garanzia di 3 anni a partire dalla data di acquisto. La presente garanzia decade nel caso di danneggiamento del prodotto, di utilizzo o di manutenzione inadeguati.
La prestazione di garanzia vale sia per difetti di materiale che per difetti di fabbricazione. La presente garanzia non si estende a parti del prodotto soggette a normale usura e che possono essere identificate, pertanto, come parti soggette a usura (p. es., le batterie), né a danni su parti staccabili, come interruttore, batterie o simili, realizzate in vetro.
Gestione dei casi in garanzia
Per garantire un rapido disbrigo delle proprie pratiche, seguire le istruzioni seguenti:
Per ogni richiesta si prega di conservare lo scontrino e il codice dell'articolo (ad es. IAN 123456_7890) come prova d'acquisto.
Il numero d'articolo può essere dedotto dalla targhetta, da un'incisione, dal frontespizio delle istruzioni (in basso a sinistra) oppure dall'adesivo applicato sul retro o sul lato inferiore.
In caso di disfunzioni o avarie, contattare innanzitutto i partner di assistenza elencati di seguito telefonicamente oppure via e-mail.
Si può inviare il prodotto ritenuto difettoso all'indirizzo del centro di assistenza indicato con spedizione esente da affrancatura, completo del documento di acquisto (scontrino) e della descrizione del difetto, specificando anche quando tale difetto si è verificato.
Assistenza
Assistenza Italia
Tel.: 02 36003201
E-Mail: owim@lidl.it
AssistenzaSvizzera
Tel.: 0842 665566
(0,08 CHF/Min., telefonia mobile max. 0,40 CHF/Min.)
