MANUALE UTENTE HG01699 POWERFIX

Indicazioni per l'uso e per la sicurezza

IAN 292210

CH

DE/AT/CH Bedienungs- und Sicherheitshinweise
FR/CH Instructions d'utilisation et consignes de sécurité Page 18
IT/CH Indicazioni per l'uso e per la sicurezza Pagina 31

A

1111

B

Einleitung 6

Utilizzo conforme alla destinazione d'uso . 32
Dati tecnici.. 33
Dotazione.. 33

Indicazioni di sicurezza. 33

Indicazioni generali di sicurezza.. 34
Indicazioni di sicurezza per cinghie di anticoraggio.. 34

Indicazioni pratiche per l'utilizzo e la manutenzione di cinghie di anticoraggio. 37

Funzionamento . 41

Applicare la cinghia di anticoraggio.. 41
Allentamento della cinghia di anticoraggio. 42

Pulizia e manutenzione. 43

Smaltimento. 44

Garanzia.. 44

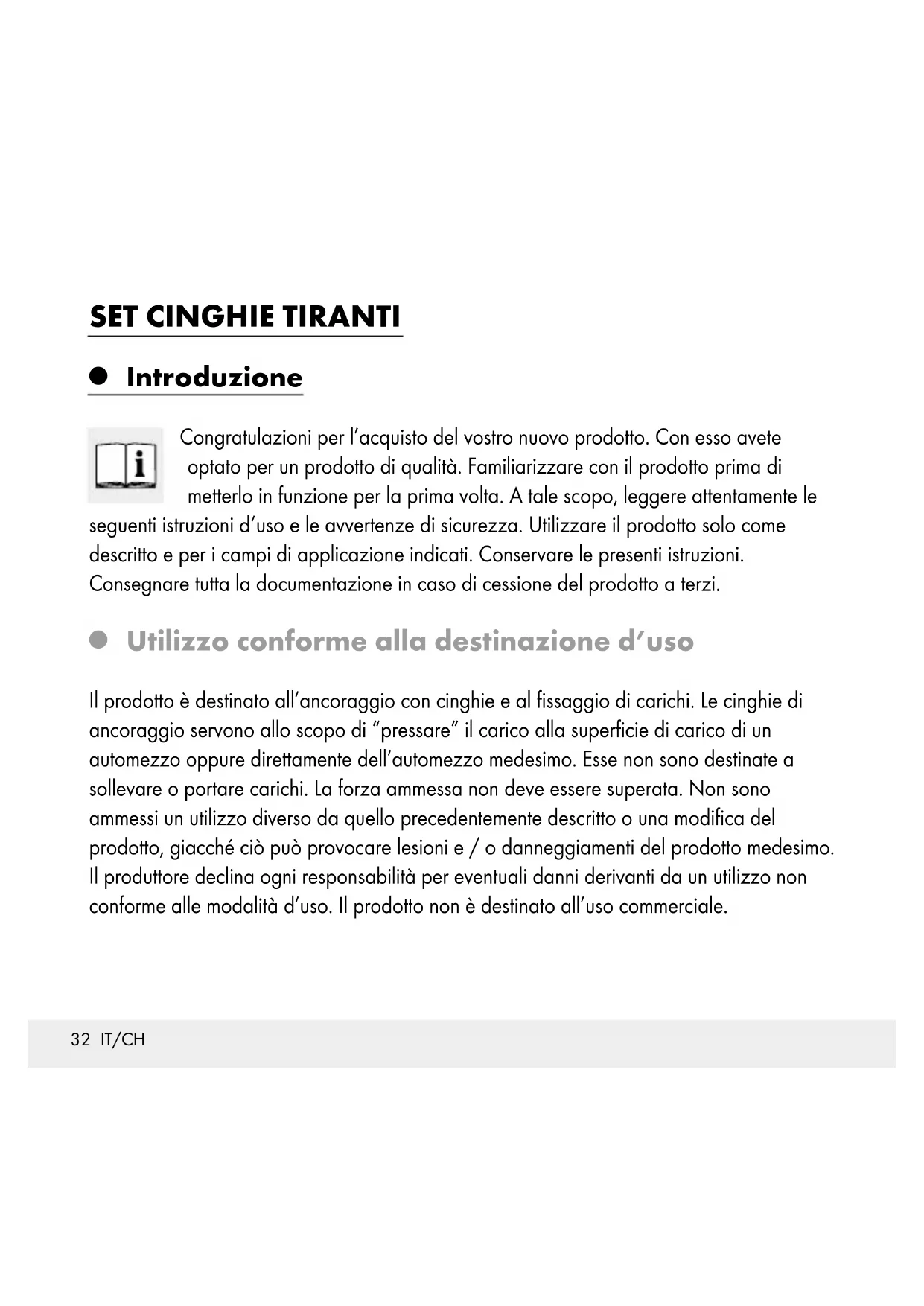

SET CINGHIE TIRANTI

- Introduzione

Congratulazioni per l'acquisto del vostro nuovo prodotto. Conesso avete optato per un prodotto di qualità. Familiarizzare con il prodotto prima di metterlo in funzione per la primaolta. A tale scopo, leggere attendamente le

seguenti istruzioni d'uso e le avventenze di sicurezza. Utilizzare il prodotto solo come descritto e per i campi di applicazione indicati. Conservare le presenti istruzioni.

Consegnare tutte la documentazione in caso di cessione del prodotto a terzi.

Utilizzo conforme alla destinazione d'uso

Il prodotto è destinato all'ancoraggio con cinghie e al fissaggio di carichi. Le cinghie di anticoraggio servono allo scopo di "pressare" il carico alla superficie di carico di un automezzo oppure direttamente dell'automezzo medesimo. Esse non sono destinate a sollevare o portare carichi. La forza ammessa non deve essere superata. Non sono ammessi un utilizzo diverso da quello precedentemente descririto o una modifica del prodotto, giacché ciò più provocare lesioni e / o danneggiamenti del prodotto medesimo. Il produttore declina agli responsabilità per eventuali danni derivanti da un utilizzo non conforme alle modalità d'uso. Il prodotto non è destinato all'uso commerciale.

Dati tecnici

Lunghezza: LGF (Lunghezza capo fisso): 0,26 m
LGL (Lunghezza capo libero): 3,4 m
Forza ammessa (L_C) : 5 kN (5000 N = Newton / 500 kg (m/s ^2) )/SHF 25daN
Materiale: Poliestere (PES)

- Dotazione

Controllate il prodotto subito dopo averlo scartato e verificate che il volume della fornitura sia completeness e le condizione del prodotto e di tutti gli altri pezzi siano impeccabili.

2 x cinghie di anticoraggio con dispositivo tensionatore e ganci ad S, circa 0,26 m
2 x cinghie di anticoraggio con ganci ad S, circa 3,4 m
1 x istruzioni d'uso

- Indicazioni di sicurezza

CONSERVARE LE INDICAZIONI DI SICUREZZA E LE ISTRUZIONI PER EVENTUALI NECCESSITA FUTURE!

Indicazioni generali di sicurezza

ATTENZIONE! PERICOLO DI MORTE E DI INCIDENTI

PER BABBINI E INFANTI! Non lasciare mai i bambini incustoditi

nei pressi del materiale per imballaggio e del prodotto. Sussiste il pericolodi soffocamento

a causa del materiale per imballaggio nonché un pericolo di morte a seguito di strangolamento. Spesso i bambini sottovalutano i pericoli. Tenere sempre i bambini lontani dal prodotto. Il prodotto non è un giocattolo.

Non utilizzato più il prodotto quando è danneggiato.
- Controllare che tutti i componenti siano montati correttamente. In caso di montaggio non corretto sussiste il pericolo di lesioni.

Indicazioni di sicurezza per cinghie di

ancoraggio

• Controllare la cinghia di anticoraggio prima di utilizzarla, e ciò per verificare l'eventuale presenza di danneggiamenti. Non utilizzato in alcun caso la cinghia di anticoraggio in presenza di anni alla cinghia.
• Verificare con cura l'eventuale presenza di materiali aggressivi o altri materiali che metterebbero a rischio l'utilizzo del prodotto che potrebbero essere incollati sul prodotto medesimo. Se necessario, farle verificare dal produttore.
  Fare controllare le cinghie di anticoraggio e tutti i loro componenti almeno una volta

l'anno da una persona esperta. A seconda delle condizioni di utilizzo e delle caratteristiche di esercizio potrebbe divertare necessario fare svolgere di tanto in tanto ulteriori controllingi da parte di un esperto.

Non utilizzare in alcun caso la cinghia di anticoraggio in presenza di:
- Rotture o tagli nel filo, in modo particolare di tagli sugli spigoli o altri danni che possono dare origini a lesioni
- contrassegno mancante o non più leggibile
- danneggiamento dei collegamenti, deformazione per l'influsso di calore (sfregamento, irraggio)
- danni determinati dall'azione di materiali aggressivi.
Nonutilizzareidispositivi detensionamento in presenza di:
- criccature, rotture o notevoli manifestazioni di corrosione o danni derivanti da corrosione
- dilatazione >5% (5% nella bocca del gancio o deformazioni generiche)
- deformazione stabile riconoscibile ad elementi portanti.
Le riparazioni ad una cinghia di anticoraggio sono essere eseguite solamente quando i dati relativi al produttore, al materiale e alla forza di trazione massima ammessa non sono più constatabili con chiarezza. Tali riparazioni sono essere eseguite dal produttore o da persone da lui incaricate. Queste devono assicurare che le cinghie di anticoraggio di nuovo pronte all'uso dopo la riparazione raggiungono la forza di trazione massimaindicata originariamente sull'etichetta.
Non caricare mai la cinghia di anticoraggio及其他 forza di trazione ammessa indicata (vedianche il capitolo "Dati tecnici").
Scegliere la cinghia di anticoraggio adatta in base al tipo di anticoraggio, alla forza di

trazione e alla superficie di carico (vedi etichetta del contrassegno).

ATTENZIONE! PERICOLO DI INCIDENTE! Scegliere sempre cinghie, puncti e metodi di anticoraggio adatti. Non solo le dimensioni, la forme e il peso del carico maanche il tipo di utilizzo, l'ambiente di trasporto ed il tipo di carico determinano la scelta dell'ancoraggio corretto da utilizzato.
Assicurarsi ancchei modelli di automezzo ai quali il carico delve essere fissato, siano sufficientemente stabili.
ATTENZIONE! Oltre alle forze di accelerazione esistenti, durante il viaggio possono essere attive ancche forze laterali a causa del vento.
Non tirare ma la cinghia di anticoraggio su superfici ruvide o spigoli aguzzi, qualora questi non siano forniti di protezione adatta.
- Fare attenzione a che le cinghie di anticoraggio non vengano sfalsate e svolgano la propria funzione di sostegno con l'intera larghezza.
Non porre alcun oggetto sulla cinghia di anticoraggio, qualora esta, in tale modo, possa esserne danneggiata.
Tenere lontano la cinghia di anticoraggio da superfici calde.
Distribuire le cinghie di anticoraggio uniformamente sul carico da fissare.
Non utilizzato mai le cinghie di anticoraggio quale accessorio di imbracatura.
- Fare attentione a che i ganci ad S non siano caricati sulla loro punta, giacché non si tratta di ganci adatti a tale particolare scopo. Apporre i ganci di anticoraggio sempre dall'interno verso l'esterno al fine di evitare uno sganciamento privo di sicura in un punto di anticoraggio sulla superficie di carico.
Non apporre mai ganci ad Se cricchetti su spigoli.
Non prolungare mai la maniglia di arresto per ottenere maggiori forze di

tensionamento, qualora tale azione non sua espessamente autorizzata dalle istruzioni d'uso.

ATTENZIONE! PERICOLO DI INCIDENTE! Qualora si utilizzassero ferramenta e dispositivi di anticoraggio aggiuntivi fare attenzione a che questi siano adatti alla cinghia di anticoraggio in uso.
Per un fissaggio sicuro del carico devono essere applicati sul cricchetto almeno 1,5 avvolgimenti della cinghia.
Per tensionare il carico, tensionare la cinghia manualmente sono al punto in cui non si possono applicare sul cricchetto più di 3 avvolgimenti del nastro.
- Con riferimento al carico sul tettuccio non superare mai leindicazioni fornite dal produttore.
ATTENZIONE! PERICOLO DI INCIDENTE! Esegendo l'ancoraggio ad attrito fare attenzione alla forza di serraggio necessaria. Sono necessarie almeno due cinghie di anticoraggio. Per motivi di stabilità devono essere utilizzate almeno due cinghie di anticoraggio uguali per l'ancoraggio ad attrito e due coppie di cinghie di anticoraggio uguali per l'ancoraggio diagonale.
ATTENZIONE! PERICOLO DI INCIDENTE! During the viaggio controllare con regolarità che il carico sia ancora anticorato correttamente, e se necessario tensionare nuovamente la cinghia di anticoraggio.
- Indicazioni pratiche per l'utilizzo e la manutenzione di cinghie di anticoraggio

1. Nella scelta e nell'utilizzo di cinghie di anticoraggio devono essere tenuti in

considerazione la forza di anticoraggio, il tipo di utilizzo e la tipologia di carico da anticorare. Non solo le dimensioni, la forma e il peso del carico, maanche il tipo di utilizzo, l'ambiente di trasporto ed il tipo di carico determinano la scelta corretta. Per motivi di stabilità devono essere utilizzate almeno due cinghie di anticoraggio uguali per l'ancoraggio ad attrito e due coppie di cinghie di anticoraggio uguali per l'ancoraggio diagonale.

1. A causa del differente comportamento nonché della modifica della lunghezza in condizioni di carico, non devono essere utilizzati diversi sistemi di anticoraggio (es. sistemi di anticoraggio a catena e cinghie di anticoraggio a fibre chimiche) per fissare con cinghie lo stesso carico. Utilizzato ferramenta e dispositivi di anticoraggio aggiuntivi fare attenzione a che quosti siano adatti alla cinghia di anticoraggio in uso.
2. Nel normale utilizzato, i ganci piatti devono essere anticorati alla parte fissa per la loro intera larghezza.
3. Apertura dell'ancoraggio: Prima dell'apertura bisogna accertarsi che il carico sia in sicurezzaanche senza fissaggio,e che la persona che scarica non sua rischio per la possibile caduta del carico medesimo. Se necessario,per impedire la caduta e / o il ribaltamento del carico,devono essere applicati gli accessori di imbracatura più previsti per l'ulteriore trasporto.Ciò valeanche nel caso in cui si utilizzato elementi di tensionamento che permietano una rimozione sicura del carico.
4. Prima di iniziare le operazioni di scarico, gli anticoraggi devono essere allentati nella misura in cui si possa liberamente scaricare i colli in questione.

5. Durante il carico e lo scarico è necessario fare attenzione alla presenza di eventuali linee di alimentazione aeree poste ad un'altezza non elevata.

6. I materiali impiegati nella realizzazione delle cinghie di anticoraggio sono caratterizzati da una differente resistenza all'influenza di agenti chimici. Tenere conto delleindicazioni del produttore o del fornitore qualora le cinghie di anticoraggio venissero esposte all'influsso di agenti chimici. Bisogna tenere in considerazione il fatto che gli effetti degli agenti chimici possono accrescersi con l'augmente della temperatura ambiente. La capacité di resistenza di fibre artificiali nei confronti di agenti chimici cui siessere riassunta nel modo seguente:

7. Il poliestere viene attaccato da acidi minerali in misura minima. Soluzioni alcaline possono danneggiarlo.

8. soluzioni di acidi o solventi possono a seguito di evaporazione essereosi concentrati da provocare danni. Cinghie di anticoraggio contaminate devono essere immediatamente rimosse e non più utilizzato, risciacquate in acqua fredda ed asciugate all'aria.

9. Queste cinghie di anticoraggio sono adatte per l'utilizzo alle seguenti temperature:

10. da -40°C a +120°C per il poliestere (PES);

Queste gamme di temperatura possono cancellare in base all'ambiente chimico. In quello caso è necessario seguire i suggerimenti del produttore o del fornitore. Una modifica della temperatura ambiente durante il trasporto può influire sulla forza nella cinghia. La forza di anticoraggio deve essere verificata dopo l'ingresso in regioni calde.

1. Le cinghie di anticoraggio devono essere rimosse e non più utilizzate o rispedite al produttore per la riparazione qualora esse restrassero segni di danneggiamento. Si devono considerare come segni di danneggiamento le seguenti manifestazioni:

2. per cinghie (che devono essere rimosse e non più utilizzato): criche, tagli, solchi e

rotture nelle fibre portanti nonché cuciture, deformazioni provocate dal calorie;

• per le ferramenta delle estremità e per gli elementi di tensionamento:

deformazioni, cricche, forti segni di usura e di corrosione. Possono essere riparate solamente cinghie di anticoraggio fornite dell'etichetta che permette la loro identificazione. Qualora si giungesse ad un contatto casuale con agenti chimici, la cinghia di anticoraggio deve essere rimossa e non più utilizzata; devela essere inoltre contattato il produttore o il fornitore per chiedere chiarimenti.

1. Bisognafare attenzione a che la cinghia di anticoraggio non venga danneggiata da spigoli del carico al quale esta è stata applicata. Si suggerisce una regolare verifica a vista prima e dopo anni utilizzato.
2. Devono essere utilizzate solamente cinghie di anticoraggio contrassegnate e fornite di etichette.
3. Le cinghie di anticoraggio non devono essere sovraccaricate: La forza manuale massima di 250 N (25 daN sull'etichetta; 1 daN ≈ 1 kg) delve essere applicata solamente con una mano. Non devono essere utilizzati mezzi aesiliari quali aste o leve ecc., a meno cheassi non rappresentino un componente dell'elemento di tensionamento.
4. Cinghie di anticoraggio annodate non devono essere utilizzate.
5. E' necessario impedire che si procurino danni all'etichetta tenendola lontano dagli spigoli del carico e, se possibile, dal carico stesso.
6. Le cinghie devono essere protette delle forze di attrito, abrasione o danneggiamento causato dagli spigoli taglienti del carico utilizzato opportune maniche di protezione e / o paraspigoli.

- Funzionamento

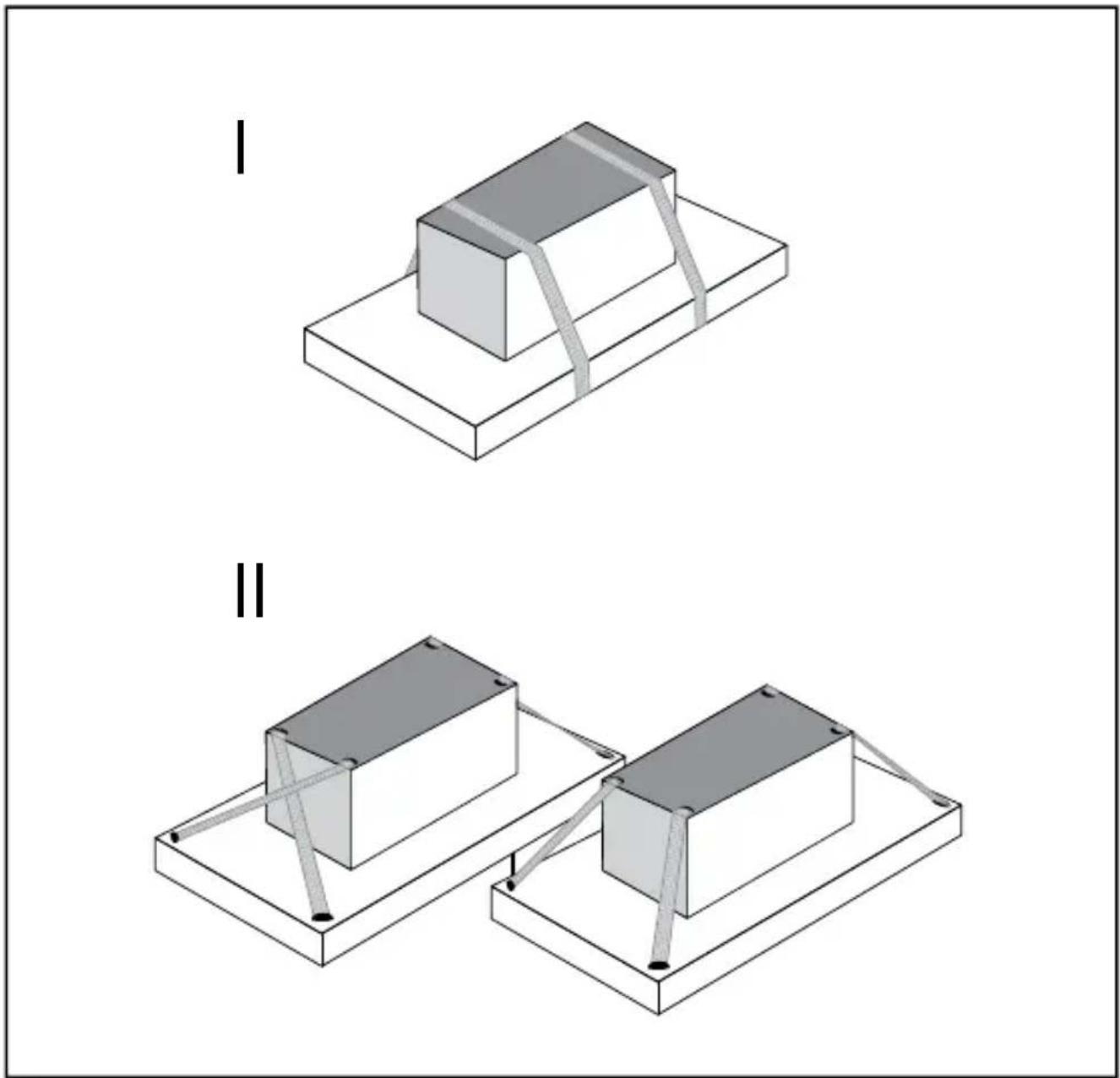

Ancoraggio ad attrito:

Il caricoiene sovratensionato con cinghie di anticoraggio e pressato sulla superficie di carico (vedi fig. 1).

Ancoraggio diagonale:

Il carico viene assicurato con quattro cinghie di anticoraggio e collegato direttamente all'automezzo (vedi fig. II).

Applicare la cinghia di anticoraggio

La cinghia di anticoraggio deve essere abbastanza forte e lunga nonché essere caratterizzata alla lunghezza giusta con riferimento al tipo di anticoraggio con il quale deve essere utilizzata. E' sempre buona casa, nell'eseguire l'ancoraggio, tenereiconto di ciò che segue: Le operazioni di fissaggio e di rimozione delle cinghie di anticoraggio devono essere programmate prima dell'inizio del viaggio. Bisogna tenere presente che nel corso di un lungo viaggio alcune parti del carico potrebbero essere scaricate. La quantità di cinghie di anticoraggio deve essere calculato osservando le disposizioni di cui alla norma EN 12195-1. Per l'ancoraggio ad attrito con STF (forza di tensionamento normale) devono essere utilizzati sistemi di anticoraggio quali individati sull'ètichetta.

□ Fissare con sicurezza la cinghia di anticoraggio al carico per mezzo dei ganci ad S.

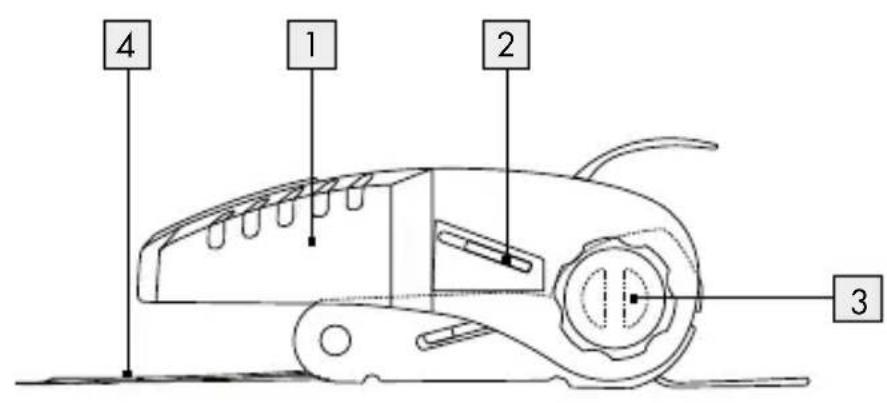

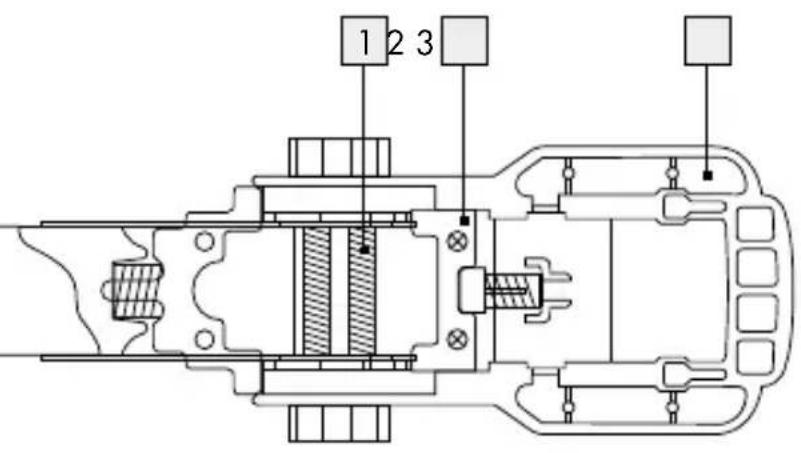

Apriere la maniglia di arresto 1 e portare l'albero intagliato 3 in posizione di infilamento per la cinghia 4 (vedi fig. A III).
□ Infilare la cinghia 4 nell'albero intagliato 3 del cricchetto. Tirarlo con attenzione attraverso l'albero intagliato 3, fino a che il nastro 4 non si trovi teso sul carico.

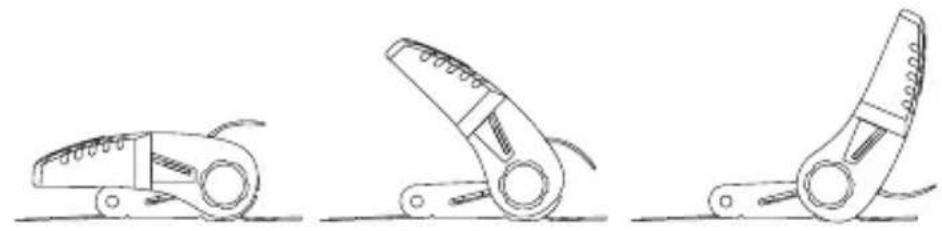

Tensionare la cinghia di anticoraggio movimentando la maniglia di arresto avanti e indietro (vedi fig. A I - III). Tensionare la cinghia di anticoraggio sono a quando non si sia raggiunta la tensione desiderata.

Nota: Tenere presente che sull'albero intagliato 3 sono apposti un minimo di 1,5 ed un massimo di 3 avvolgimenti del nastro 4

Portare la maniglia di arresto [1] nella posizione di partenza (vedi fig. A I). Il carico è ora stato fissato

- Allentamento della cinghia di anticoraggio

ATTENZIONE?Prima di allentare la cinghia assicurarsi che il carico sia in sicurezza. Fare attenzione a che il carico sia in sicurezza e non possa cadere anche alla cinghia di anticoraggio.
ATTENZIONE! PERICOLO DI LESIONE! Fare attenzione a che nessuno si trovi nelle vicinanze del carico quando la cinghia di anticoraggio viene allentata. Colli in caduta possono provocare lesioni.
ATTENZIONE! PERICOLO DI LESIONE! Aprendo l'ancoraggio, la forza di tensionamento viene liberata con un colpo. Si prega quando di aprire la cinghia di anticoraggio con estrema cautela.

Nota: Prima di avviare le operazioni di scarico accertarsi che il carico sia in sicurezza quando l'ancoraggio viene allentato.

Portare la maniglia di arresto 1 nella posizione estrema (vedi fig. A III).

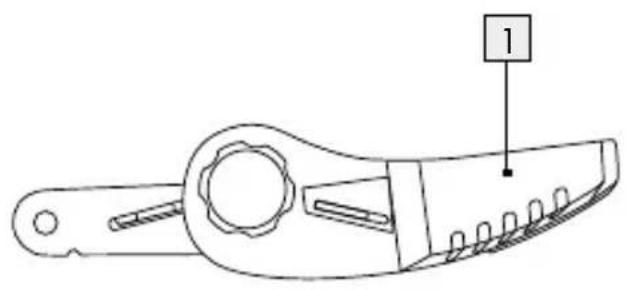

Premere la sicura di bloccaggio 2 ed inclinare la maniglia di arresto 1 fino al finecorsa (vedi fig. B).
Estrarre completeness la cinghia 4 dall'albero intagliato 3
□ Allentare il gancio ad S ed in quello modo la cinghia di anticoraggio dal carico.

Pulizia e manutenzione

Nota: Una manutenzione regolare garantisce la qualità e la funzionalità della cinghia di anticoraggio.

Pulire la cinghia di anticoraggio con acqua tiepida e un detergente con pH neutro. Evitare l'uso di detergenti aggressivi.
Il dispossessiono tensionatore deve essere pulito con regolarità ed in seguito leggermente lubrificato. Durante la lubrificazione fare attenzione al fatto che le aree che entrano in contatto con la cinghia non siano lubrificate.
Conservare la cinghia di anticoraggio in un luogo asciutto, ben ventilato e fresco.
Evitare agli contatto con agenti chimici, acidi e liscivie, giacchéamenti possono danneggiare la cinghia di anticoraggio.

Smaltimento

L'imballaggio è costituito di materiali ecologici che si possono smaltire nei punti di raccolta per riciclaggio locali.

Informazioni sulle possibilità di smaltimento del prodotto consumato sono reperibili dall'aministrazione comunale o città.

Garanzia

Il prodotto è stato prodotto secondo severe direttive di qualità e controllato con premura prima della consegna. In caso di difetti del prodotto, l'acquirente più far valere i propri diritti legali nei confronti del venditore. Questi diritti legali non vengono limitati in alcun modo alla garanzia di seguito riportata.

Questo prodotto è garantito per 3 anni a partire nella data di acquisso. Il termine di garanzia ha inizio a partire nella data di acquisso. Conservare lo scontrino di acquisso originale in buone condizioni. Questo documento servirà a documentare l'avvenuto acquisso.

Il prodotto da Lei acquistato dà diritto ad una garanzia di 3 anni a partire alla data di acquisto. La presente garanzia decade nel caso di danneggiamento del prodotto, di utilizzo o di manutenzione inadeguati.

La prestazione di garanzia vale sia per difetti di materiale che per difetti di fabbricazione. La presente garanzia non si estende a parti del prodotto soggette a normale usura e che possono essere identificate, pertanto, come parti soggette a usura (p. es., le batterie), né a danni su parti staccabili, come interrottore, batterie o simili, realizzate in vetro.

OWIM GmbH & Co. KG

Stiftsbergstraße 1

DE-74167 Neckarsulm

GERMANY

Model No.: HG01699

Version: 10/2017

IAN 292210
