BEDIENUNGSANLEITUNG HG01699 POWERFIX

Bedienungs- und Sicherheitshinweise

FR CH

SET DE SANGLES D'ARRIMAGE

Bestimmungsgemäß Verwendung. 6
Technische Daten . 7
Lieferumfang . 7

Sicherheitshinweise . 7

Allgemeine Sicherheitshinweise. 7
Sicherheitshinweise fur Zurrgurte. 8

Praktische Hinweise zur Benutzung und Pflege von Zurrgurten

Bedienung 14

Zurrgurt anlagen. 14
Zurrgurt losen . 15

Reinigung und Pflege. 16

Entsorgung. 16

Garantie . 17

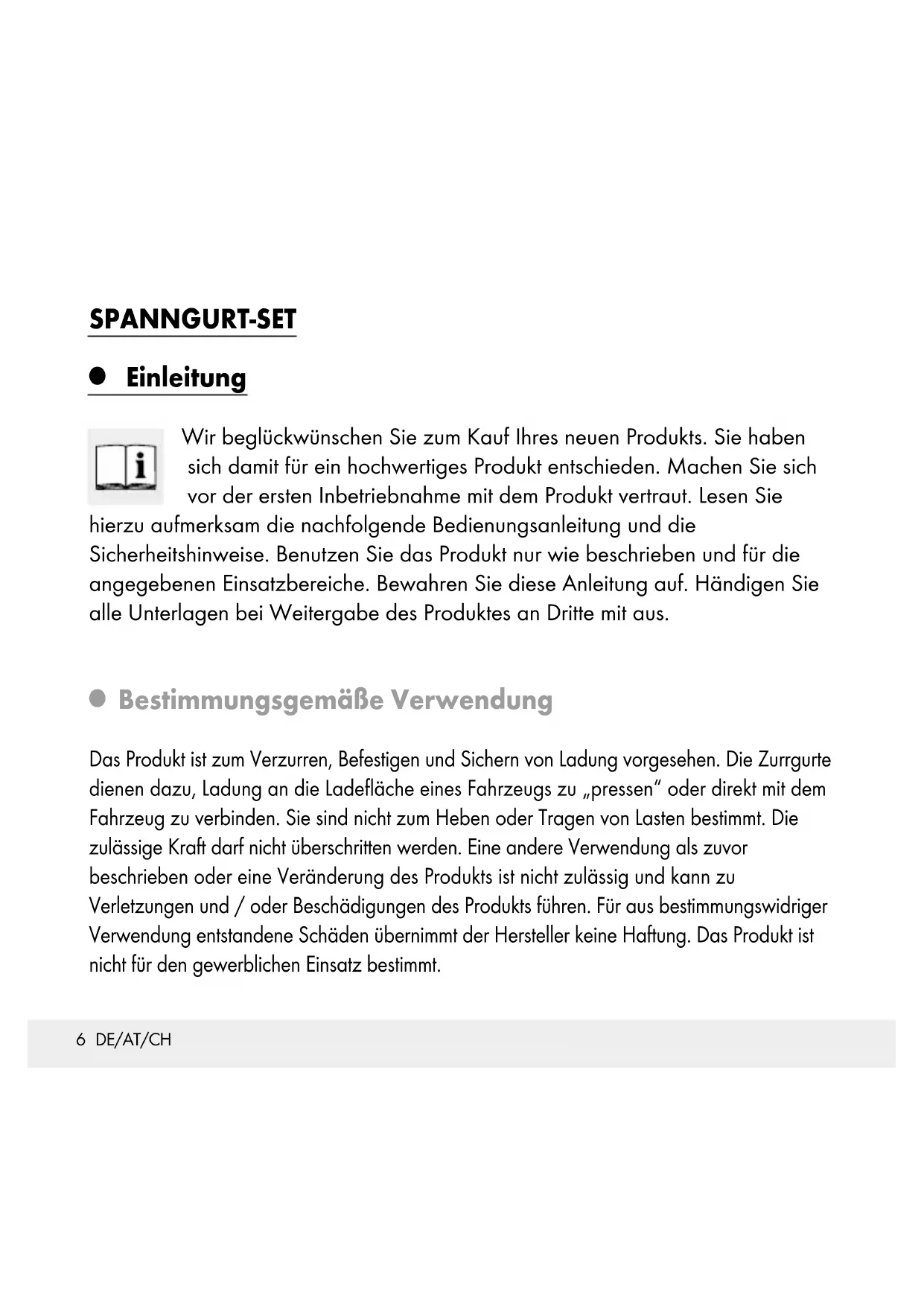

SPANNGURT-SET

Einleitung

Wir beträckwūnschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie

hierzu aufmerksam die nachfolgende Bedienungsanleitung und die

Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschreiben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung auf. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.

Bestimmungsgemäß Verwendung

Das Produkt ist zum Verzurren, Befestigen und Sichern von Ladung vorgesehen. Die Zurrgurte dieren dazu, Ladung an die Ladefläche eines Fahrzeugs zu „pressen" oder direkt mit dem Fahrzeug zu verbinden. Sie sind nicht zum Heben oder Tragen von Lasten bestimmt. Die zulässige Kraftarf nicht übersritten werden. Eine andere Verwendung als zuvor beschreiben oder eine Veränderung des Produkts ist nicht zulässig und kann zu Verletzungen und / oder Beschädigungen des Produkts führen. Für aus bestimmungswidriger Verwendung entwickelte Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

Technische Daten

Lange: LGF (Länge Festende): 0,26 m, LGL (Länge Losende): 3,4 m
Zulässige Kraft (L_c) : 5 kN (5000 ~N = Newton / 500 ~kg (m / s^2)) / S_HF 25daN
Material: Polyester (PES)

- Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf Vollständigkeit sowie den einwandfrei Zustand des Produkts und aller Teile.

2 × Zurrgurt mit Spannratsche und S-Haken, ca. 0,26 m
2× Zurrgurt mit S-Haken, ca. 3,4 m
1 x Bedienungsanleitung

- Sicherheitshinweise

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

Allgemeine Sicherheitshinweise

WARNING! LEBENS- UND UNFALLGEFAHR FÜR

KLEINKINDER UND KINDER! Lassen Sie Kinder niemals

unbeaufsichtigt mit Verpackungsmaterial und Produkt. Es besteht

Erstickungsgefahr durch Verpackungsmaterial und Lebensgefahr durch Strangulation. Kinder untersätzen*häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern. Das Produkt ist kein Spielzeug.

• Verwenden Sie das Produkt nicht, wenn es Beschädigungen aufweist.
  Kontrollieren Sie, ob alle Teile sachgerecht montiert sind. Bei unsachgemäß Montage besteht Verletzungsgefahr.

Sicherheitshinweise für Zurrgurte

• Überprüfen Sie den Zurrgurt vor jedem Gebrauch auf mögliche Beschädigungen. Verwenden Sie den Zurrgurt keinesfalls bei Bandschäden.
  Prufen Sie mit aggressiven oder sonstigen die Verwendung gefährdenden Stoffen behaftete oder verschmutzte Zurrgurte sorgfältig. Lassen Sie diese ggf. durch den Hersteller prufen.
• Lassen Sie die Zurrgurte und alle Bauteile mindestens einmal pro Jahr durch einen Fachmann überprüfen. Entsprechend den Einsatzbedingungen und den betrieblichen Gegebenheiten können zwischenzeitlich weitere Prüfungen durch einen Fachmann erforderlich werden.

• Verwenden Sie den Zurrgurt keinesfalls bei:

• Garnbrüchen oder Garnschnitten, insbesondere Kanteneinschnitten oder anderen bedenklichen Verletzungen

• fehlender oder nicht mehr lesbarer Kennzeichnung

• Beschädigung der Verbindungen, Verformung durch Wärmeinfluss (Reibung, Strahlung)

• Schaden infolge der Einwirkung aggressiver Stoffe.

• Verwenden Sie die Ratschen keinesfalls bei:

• Anrissen, Brüchen oder erheblichen Korrosionserscheinungen bzw. -schäden

• Aufweitung >5% (5% im Hakenmaul oder allgemeinen Verformungen)

• erkennbar bleibender Verformung an tragenden Teilen

• Reparaturen an Zurrgurten dürfen nur dann durchgeführt werden, wenn die Kennzeichnung von Hersteller, Werkstoff und zulässiger Höchstzugkraft auf dem Etikett eindeutig festzustellen ist. Sie dürfen nur vom Hersteller oder von ihm beauftragten Personen durchgeführt werden. Diese müssen sicherstellen, dass die nach der Reparatur wieder gebrauchsfertigen Zurrgurte die ursprünglich auf dem Etikett angegebene zulässige Höchstzugkraft erreichen.

■ Belasten Sie den Zurrgurt niemals über die auf dem Etikett angegebene zulässige Zugkraft (siehe auch „Technische Daten").
Wahlen Sie entsprechend der vorgesehen Verzurrart, Zugkraft und Ladeoberflächen den geeigneten Zurrgurt aus (siehe Kennzechnungs-Etikett).

VORSICHT! UNFALLGEFAHR! Wahlen Sie stets geeignete Zurrgurte, Zurrpunkte und Zurrmethode aus. Die Groß, die Form und das Gewicht der Ladung bestimmen die richtige Auswahr, aber auch die beabsichtigte Verwendungsart, die Transportumgebung und die Art der Ladung.
Vergewissern Sie sich, dass die Fahrzeugteile, an denen die Ladung befestigt werden soll, ausreichend stabil sind.
VORSICHT! Zusätzlich zu den Beschleunigungskräften während der Fahrt konnen

Seitenkräfte durch Wind auftreten.

Ziehen Sie den Zurrgurt niemals über raue Oberflächen oder scharfe Kanten, wenn diese nicht mit einem geeigneten Schutz versehen sind.
Achten Sie darauf, dass die Zurrgurte nicht verdrecht sind und mit der ganzen Breite tragen.
Stellen Sie keine Gegenstände auf den Zurrgurt, wenn dieser dadurch beschädigt werden kann.
Halten Sie den Zurrgurt von bereits Oberflächen fern.
Verteilen Sie die Zurrgurte gleichmäßig auf die zu sichernde Last.
- Verwenden Sie die Zurrgurte niemals als Anschlagmittel.
Achten Sie darauf, dass die S-Haken nicht auf ihrer Spitze belastet werden: sofern essich nicht um einen Haken handelt, der fur diesen besonderen Zweck geeignet ist. Hängen Sie den Zurrhaken immer von innen nach auBen ein, um ein Aushängen ohne Sicherung in einem Zurrpunkt auf der Ladeflache zu vermeiden.
■ Legen Sie die S-Haken und Ratschen niemals an Kanten an.
■ Verlangern Sie niemals den Ratschengriff, um höhere Spannkräfte zu erzielen, wenn dies nicht ausdrücklich durch eine entsprechende Bedienungsanleitung erlaubt ist.

VORSICHT! UNFALLGEFAHR! Achten Sie bei der Verwendung von zusätzlichen Beschlagteilen und Zurvorrichtungen beim Zurren daraufuf, dass diese zum Zurrgurt passen.

Zur sicheren Befestigung der Ladung mussen mindestens 1,5 Wicklungen des Gurtbandes auf die Ratsche aufgebracht werden.
Spannen Sie das Gurtband per Hand bereits soweit vor, dass nicht mehr als 3 Bandwindungen auf die Ratsche, aufgebracht werden müssen, um die Ladung zu spannen.
■ Überschreiben Sie bei Dachlast keinesfalls die Herstellerangaben.

VORSICHT! UNFALLGEFAHR! Beachten Sie beim Niederzurren die erforderliche

Vorspannkraft. Es sind mindestens 2 Zurrgurte nötig. Es mussen aus Stabilitätsgründen mindestens zwei gleiche Zurrgurte zum Niederzurren und zweipeer gleiche Zurrgurte beim Diagonalzurren verwendet werden.

VORSICHT! UNFALLGEFAHR! Kontrollieren Sie während der Fahrt regelmäßig, ob die Ladung noch ordnungsgemäß verzurrt ist und spannen Sie den Zurrgurt ggf. nach.

- Praktische Hinweise zur Benutzung und Pflege von Zurrgurten

1. Bei der Auswahr und dem Gebrauch von Zurrgurten müssen die erforderliche Zurrkraft sowie die Verwendungsart und die Art der zu zurrenden Ladung berücksichtigt werden.
   Die Grübe, Form und das Gewicht der Ladung bestimmen die richtige Auswahr, aber auch die beabsichtigte Verwendungsart, die Transportumgebung und die Art der Ladung. Es mussen aus Stabilitätsgründen mindestens zwei Zurrgurte zum Niederzurren und zwei Paare Zurrgurte beim Diagonalzurren verwendet werden.
2. Wegen entsprechenden Verhaltens und wegen langenänderung unter Belastung dürfen verschiedene Zurrrmittel (z. B. Zurrketten und Zurrgurte aus Chemiefasern) nicht zum Verzurren derselben Last verwendet werden. Bei der Verwendung von zusätzlichen Beschlagteilen und Zurrvorrichtungen beim Zurren muss darauf geachtet werden, dass diese zum Zurrgurt passen.
3. Während des Gebrauchs müssen Flachhaken mit der gesamten Breite im Hakengrund aufliegen.
4. Öffnen der Verzurrung: Vor dem Öffnen sollte man sich vergewissern, dass die Ladung auch ohne Sicherung noch safer stehen und den Abladenden nicht durch

Herunterfallen gefährdet. Falls nötig, sind die für den weiteren Transport vorgesehenen Anschlagmittel bereits vorher an der Ladung anzubringen, um ein Herunterfallen und / oder Kippen der Ladung zu verhindern. Dies trifft auch zu, wenn man Spannelemente verwendet, die ein sicheres Entfernen ermöglich.

1. Vor Beginn des Abladens müssen die Verzurrungen so welt gelöst sein, dass die Last frei stehen.
2. Während des Be- und Entladens muss auf die Nähe jeglicher tiefhängender Oberleitungen geachtet werden.
3. Die Werkstoffe, aus denen Zurrgurte hergestellt sind, verfügen über eine unterscheidliche Widersstandsfähigkeit gegenüber chemischen Einwirkungen. Die Hinweise des Herstellers oder Lieferers sind zu beachten, falls die Zurrgurte wahrscheinlich Chemikalien ausgesetzt werden. Dabei sollte berücksichtigt werden, dass sich die Auswirkungen des chemischen Einflusses bei steigenden Temperaturen erhöhen. Die Widersstandsfähigkeit von Kunstfasern gegenüber chemischen Einwirkungen ist im Folgenden zusammengefasst:
4. Polyester wird weniger von mineralischen Säuren angegriffen. Alkalische Lösungen können es beschädigen.
5. Harmlose Säure- oder Laugen-Lösungen können durch Verdunstung so konzentriert werden, dass sie Schäden hervorrufen. Verunreinigte Zurrgurte sind sofort außer Betrieb zunehmen, in kaltem Wasser zu spulen und an der Luft zu trocknen.
6. These Zurrgurte sind für die Verwendung in den folgenden Temperaturbereichen geeignet:
7. • 40^ bis +120^ für Polyester (PES);
     These Temperaturbereiche können sich je nach chemischer Umgebung ändern. In dieser Fall sind die Empfehlungen des Herstellers oder Lieferers einzuholen. Eine Veränderung der

Umgebungstemperatur während des Transportes kann die Kraft im Gurtband beeinflussen. Die Zurrkraft ist nach Eintritt in warme Regionen zu überprüfen.

1. Zurrgurte müssen außer Betrieb genommen oder dem Hersteller zur Instandsetzung zurückgeschickt werden, falls sie Anzeichen von Schäden zeigen. Die folgenden Punkte sind als Anzeichen von Schäden zu betrachten:

2. bei Gurtbändern (die außer Betrieb zunehmen sind): Rissen, Schnitte, Einkerbungen und Brüche in lasttragenden Fasern und Näthen, Verformungen durch Wärme einwirkung;

3. bei Endbeschlagteilen und Spannelementen, Verformungen, Risse, starke Anzeichen von Verschleib und Korrosion. Es dürfen nur Zururgte instand gesetzt werden, die Etiketten zu ihrer Identifizierung aufweisen. Falls es zu einem zufälligen Kontakt mit Chemikalien kommt, muss der Zururgt außer Betrieb genommen werden, und der Hersteller oder Lieferer muss befragt werden.
4. Es ist darauf zu achten, dass der Zurrgurt durch die Kanten der Ladung, an der er angebracht wird, nicht beschädigt wird. Eine regelmäßige Sichtprüfung vor und nach jeder Benutzung wird empfohlen.
5. Es sind nur lesbar gekennzeichne und mit Etiketten versehene Zurrgurte zu verwenden.
6. Zurrgurte dürfen nicht überlastet werden: Die maximale Handkraft von 250 N (25 daN auf Etikett; 1 daN ≈ 1 kg) darf nur mit einer Hand aufgebracht werden. Es dürfen keine mechanischen Hilfsmittel wie Stangen oder Hebel usw. verwendet werden, es sei dess, diese sind Teil des Spannelementes.
7. Geknotete Zurrgurte dürfen nicht verwendet werden.
8. Schaden an Etiketten sind zu verhindern, indem man sie von den Kanten der Ladung und, falls möglich, von der Ladung fern hält.
9. Gurtbänder sind vor Reibung und Abrieb sowie vor Schädigungen durch Ladungen

mit scharfen Kanten durch die Verwendung von Schutzüberzügen und / oder Kantenschonern zu schützen.

Bedienung

Niederzurren:

Die Ladung wird mit Zurrgurten überspannt auf die Ladefläche gespresst (siehe Abb. I).

Diagonalzurren:

Die Ladung wird durch 4 Zurrgurte gesichert und direkt mit dem Fahrzeug verbunden (siehe Abb. II).

Zurrgurt anlagen

Der ausgewählte Zurrgurt muss für den Verwendungszweck sowohl stark als auch lang genug sein und hinsichtlich der Zurrart die richtige Länge aufweisen. Es ist immer gute Zurrrpraxis zu berücksichtigen: Das Anbringen und das Entfernen der Zurrgurte sind vor dem Beginn der Fahrt zu planen. Während einer längeren Fahrt sind Teilentladungen zu berücksichtigen. Die Anzahl der Zurrgurte ist nach EN 12195-1 zu berechnen. Es dürfen nur solche Zurssysteme, die zum Niederzurren mit STF (normale Spannkraft) auf dem Etikett ausgelegt sind, zum Niederzurren verwendet werden.

Befestigen Sie den Zurrgurt mittels der S-Haken sicher an der Ladung.
Öffnen Sie den Ratschengriff 1 und bringen Sie die Schlitzwelle 3 in

14 DE/AT/CH

Einfädlungsposition für das Gurtband 4 (siehe Abb. A III).

Fadeln Sie das Gurtband 4 in die Schlitzwelle 3 der Ratsche ein. Ziehen Sie es vorsichtig durch die Schlitzwelle 3, bis das Gurtband 4 stramm an der Ladung anliegt.
Spannen Sie den Zurrgurt, indem Sie den Ratschengriff hin- und herbewegen (siehe Abb. A I - III). Spannen Sie den Zurrgurt so lange, bis die gewünschte Spannung erreicht ist.

Hinweis: Beachten Sie, dass mindestens 1,5 und maximal 3 Wicklungen des

Gurtbandes 4 auf der Schlitzwelle 3 aufgebracht sind.

□ Bringen Sie den Ratschengriff 1 in die Grundstellung (siehe Abb. A I). Die Ladung ist nun gesichert.

Zurrgurt losen

VORSICHT! Vergewissern Sie sich vor dem Lüssen, dass die Ladung sicher staat. Achten Sie daraufuf, dass die Ladung auch ohne Zurrgurt sicher staat und nicht herunterfallen kann.
VORSICHT! VERLETZUNGSGEFAHR! Achten Sie daraufuf, dass sich keine Personen in der Nähe der Ladung befinden, wenn Sie den Zurrgurt losen.

Herunterfallende Teile konnen zu Verletzungen führen.

VORSICHT! VERLETZUNGSGEFAHR! Beim Offnen der Verzurrung wird die Vorspannkraft mit einem Schlag freilegegeben. Offnen Sie den Zurrgurt davon mit äußerster Vorsicht.

Hinweis: Achten Sie vor Beginn des Abladens daraufuf, dass die Verzurrung soweit gelöst ist, dass die Ladung frei stehen.

□ Bringen Sie den Ratschengriff 1 in die außerste Position (siehe Abb. A III).

Drücken Sie die Ratschensicherung 2 und klappen Sie den Ratschengriff 1 bis zum Endanschlag um (siehe Abb. B).
Ziehen Sie das Gurtband 4 vollständig aus der Schlitzwelle 3.
Lösen Sie den S-Haken und damit den Zurrgurt von der Ladung.

Reinigung und Pflege

Hinweis: Regelmäßige Pflege sichert die Qualität und Funktionalität des Zurrgurtes.

Reinigen Sie den Zurrgurt mit lauwarmem Wasser und ph-neutralem Waschmittel. Vermeiden Sie aggressive Reinigungsmittel.
Die Spannratsche sollte regelmäßig gereinigt werden und anschließend leicht geschmiert werden. Achten Sie beim Schmieren darauf, dass Bereiche, die mit dem Gurtband in Verbindung kommt, nicht geschmiert werden.
Lagern Sie den Zurrgurt an einem trockenen, gut belufteten, kühlen Ort.
- Vermeiden Sie den Kontakt mit Chemikalien, Säuren und Laugen, da diese den Zurrgurt beschädigen können.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfaren Sie bei ihrer Gemeinde oder Stadtverwaltung.

- Garantie

Das Produkt wurde nach strengen Qualitätrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln theses Produkte stehen ihren gegen den Verkäfer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf these Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnnt mit dem Kaufdatum.itte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis fur den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum theses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kosten los repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und davon als Verschleibe angegeben werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.
