Z3074601 - Cinghia di fissaggio POWERFIX - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo Z3074601 POWERFIX in formato PDF.
| Tipo di prodotto | Cinghia di fissaggio a cricchetto |
| Marca | Powerfix |
| Modello | Z3074601 |
| Lunghezza | 5 m |
| Carico ammissibile (LC) | 250 daN |
| Carico ammissibile in anello | 500 daN |
| Forza di pretensionamento (STF) | 25 daN |
| Materiale della cinghia | Poliestere (PES) |
| Tipo di tensionamento | Cricchetto con maniglia e bloccaggio |
| Utilizzo previsto | Ancoraggio e fissaggio di carichi su veicoli |
| Contenuto della confezione | 1 cinghia con tenditore a cricchetto, 1 manuale di istruzioni |
| Garanzia | 3 anni |
| Intervallo di temperatura | -40°C a +120°C |
| Pulizia | Acqua tiepida e detergente neutro |
| Manutenzione del cricchetto | Pulire e ingrassare regolarmente |
| Sicurezza | Verificare prima di ogni utilizzo, non superare il carico, non utilizzare per il sollevamento |
| Riparabilità | Riparazione solo da parte del produttore o di personale autorizzato |
| Peso stimato | 0,5 kg |
Domande frequenti - Z3074601 POWERFIX
Domande degli utenti su Z3074601 POWERFIX
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cinghia di fissaggio in formato PDF gratuitamente! Trova il tuo manuale Z3074601 - POWERFIX e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Z3074601 del marchio POWERFIX.
MANUALE UTENTE Z3074601 POWERFIX
Indicazioni per l'uso e per la sicurezza
IAN 279039
DE CH
1
3
2
1
Introduzione......Pagina 38
Utilizzo conforme alla destinazione d'uso ......Pagina 38
Descrizione dei componenti....Pagina 39
Dati tecnici....Pagina 39
Dotazione ......Pagina 39
Indicazioni di sicurezza......Pagina 40
Indicazioni generali di sicurezza......Pagina 40
Indicazioni di sicurezza per cinghie di ancoraggio......Pagina 41
Indicazioni pratiche per l'utilizzo e la manutenzione di cinghie di ancoraggio .. Pagina 45
Funzionamento ......Pagina 48
Applicare la cinghia di ancoraggio....Pagina 48
Allentamento della cinghia di ancoraggio....Pagina 50
Pulizia e manutenzione....Pagina 51
Smaltimento......Pagina 51
Garanzia....Pagina 52
37IT/CH

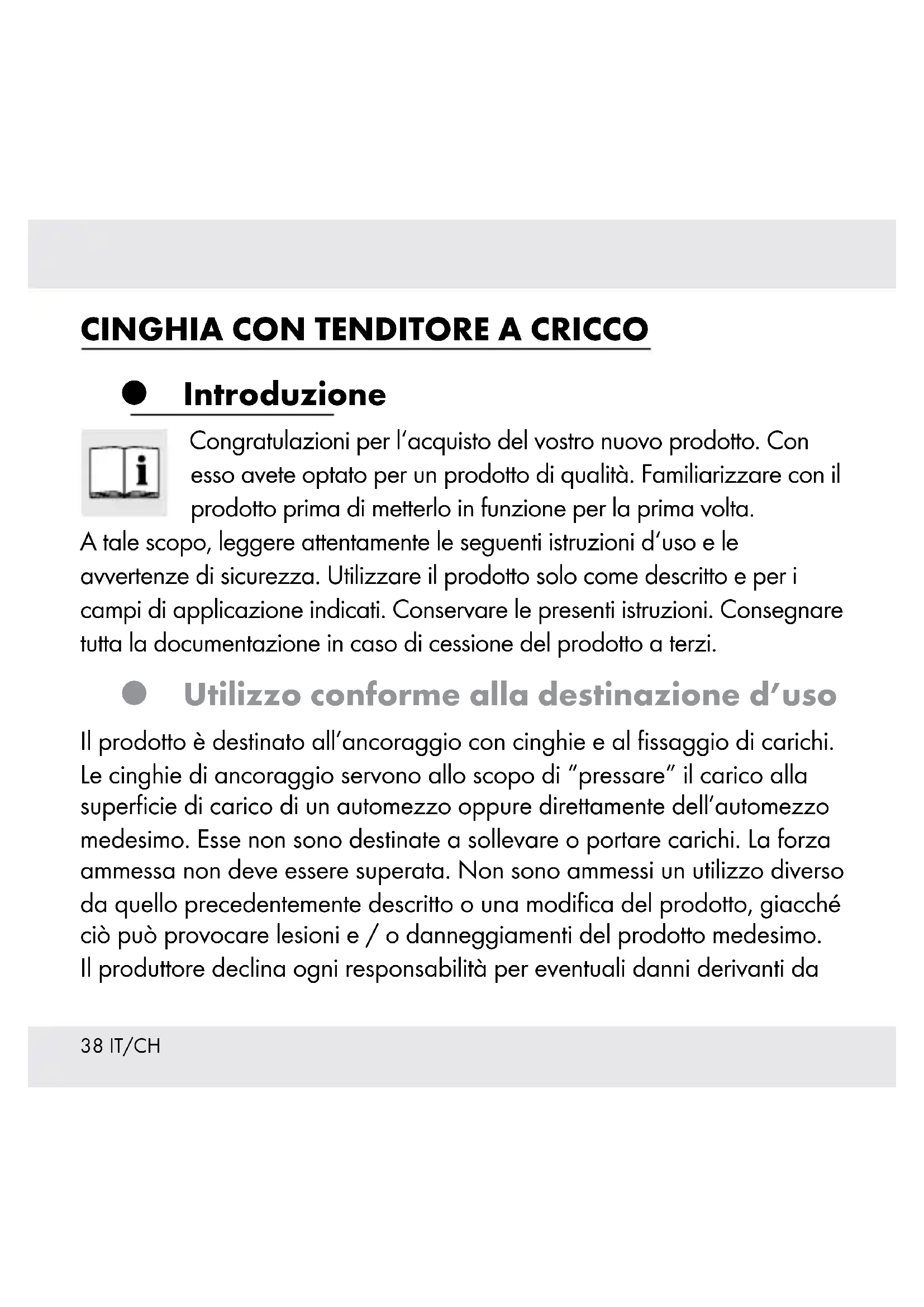

Congratulazioni per l'acquisto del vostro nuovo prodotto. Con esso avete optato per un prodotto di qualità. Familiarizzare con il prodotto prima di metterlo in funzione per la prima volta.
A tale scopo, leggere attentamente le seguenti istruzioni d'uso e le avvertenze di sicurezza. Utilizzare il prodotto solo come descritto e per i campi di applicazione indicati. Conservare le presenti istruzioni. Consegnare tutta la documentazione in caso di cessione del prodotto a terzi.
Utilizzo conforme alla destinazione d'uso
Il prodotto è destinato all'ancoraggio con cinghie e al fissaggio di carichi. Le cinghie di ancoraggio servono allo scopo di "pressare" il carico alla superficie di carico di un automezzo oppure direttamente dell'automezzo medesimo. Esse non sono destinate a sollevare o portare carichi. La forza ammessa non deve essere superata. Non sono ammessi un utilizzo diverso da quello precedentemente descritto o una modifica del prodotto, giacché ciò può provocare lesioni e / o danneggiamenti del prodotto medesimo. Il produttore declina ogni responsabilità per eventuali danni derivanti da
un utilizzo non conforme alle modalità d'uso. Il prodotto non è destinato all'uso commerciale.

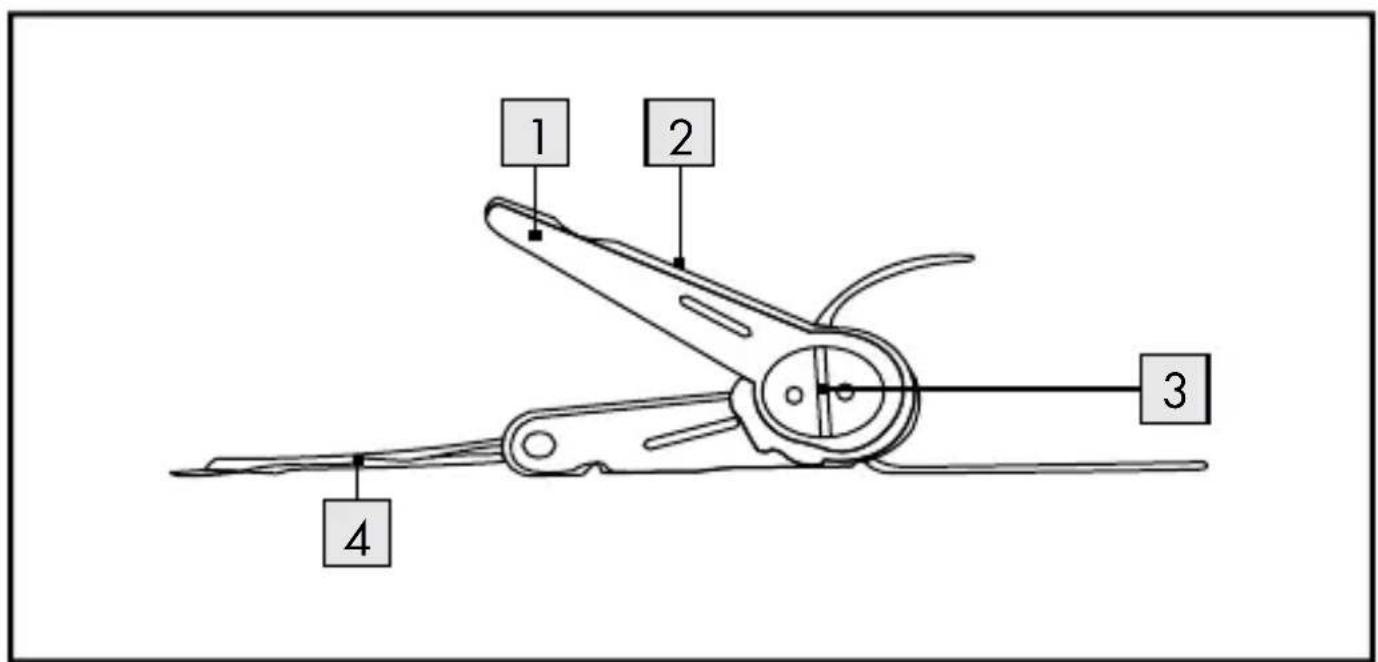

- Descrizione dei componenti
1 Maniglia di arresto
2 Sicura di bloccaggio
3 Albero intagliato
4 Cinghia
Dati tecnici
Lunghezza: ca. 5 m (L _G )
Forza ammessa (LC): 250 daN / Avvolta: 500 daN / S _HF 25 daN
Materiale: Poliestere (PES)
Dotazione
Controllate il prodotto subito dopo averlo scartato e verificate che il volume della fornitura sia completo e le condizione del prodotto e di tutti gli altri pezzi siano impeccabili.
1 x cinghia con tenditore a cricco
1 x istruzioni d'uso
- Indicazioni di sicurezza
CONSERVARE LE INDICAZIONI DI SICUREZZA E LE ISTRUZIONI PER EVENTUALI NECESSITÀ FUTURE!
Indicazioni generali di sicurezza
ATTENZIONE! PERICOLO DI MORTE E DI INCIDENTI PER BAMBINI E INFANTI! Non lasciare mai i bambini incustoditi nei pressi del materiale per imballaggio e del prodotto. Sussiste il pericolo di soffocamento a causa del materiale per imballaggio nonché un pericolo di morte a seguito di strangolamento. Spesso i bambini sottovalutano i pericoli. Tenere sempre i bambini lontani dal prodotto. Il prodotto non è un giocattolo.
Non utilizzare più il prodotto quando è danneggiato.
Controllare che tutti i componenti siano montati correttamente. In caso di montaggio non corretto sussiste il pericolo di lesioni.
- Indicazioni di sicurezza per cinghie di ancoraggio
- Controllare la cinghia di ancoraggio prima di utilizzarla, e ciò per verificare l'eventuale presenza di danneggiamenti. Non utilizzare in alcun caso la cinghia di ancoraggio in presenza di danni alla cinghia.
- Verificare con cura l'eventuale presenza di materiali aggressivi o altri materiali che metterebbero a rischio l'utilizzo del prodotto che potrebbero essere incollati sul prodotto medesimo. Se necessario, farle verificare dal produttore.
- Fare controllare le cinghie di ancoraggio e tutti i suoi componenti almeno una volta l'anno da una persona esperta. A seconda delle condizioni di utilizzo e delle caratteristiche di esercizio potrebbe diventare necessario fare svolgere di tanto in tanto ulteriori controlli da parte di un esperto.
Non utilizzare in alcun caso la cinghia di ancoraggio in presenza di: - Rotture o tagli nel filo, in modo particolare di tagli sugli spigoli o altri danni che possono dare origini a lesioni
- contrassegno mancante o non più leggibile
- danneggiamento dei collegamenti, deformazione per l'influsso di calore (sfregamento, irraggiamento)
- danni determinati dall'azione di materiali aggressivi.
Non utilizzare i dispositivi di tensionamento in presenza di:
- criccature, rotture o notevoli manifestazioni di corrosione o danni derivanti da corrosione
-dilatazione > 5 % (5 % nella bocca del gancio o deformazioni generiche)
- deformazione stabile riconoscibile ad elementi portanti.
Le riparazioni ad una cinghia di ancoraggio possono essere eseguite solamente quando i dati relativi al produttore, al materiale e alla forza di trazione massima ammessa non sono più constatabili con chiarezza. Tali riparazioni possono essere eseguite dal produttore o da persone da lui incaricate. Queste devono assicurare che le cinghie di ancoraggio di nuovo pronte all'uso dopo la riparazione raggiungono la forza di trazione massima indicata originariamente sull'etichetta.
Non caricare mai la cinghia di ancoraggio oltre la forza di trazione ammessa indicata (vedi anche il capitolo "Dati tecnici").
Scegliere la cinghia di ancoraggio adatta in base al tipo di ancoraggio, alla forza di trazione e alla superficie di carico (vedi etichetta del contrassegno).
attEnZiOnE! PERicOLO Di inciDEntE! Scegliere sempre cinghie, punti e metodi di ancoraggio adatti. Non solo le dimensioni, la forme e il
peso del carico ma anche il tipo di utilizzo, l'ambiente di trasporto ed il tipo di carico determinano la scelta dell'ancoraggio corretto da utilizzare.
Assicurarsi anche che i modelli di automezzo ai quali il carico deve essere fissato, siano sufficientemente stabili.
attEnZiOnE! Oltre alle forze di accelerazione esistenti, durante il viaggio possono essere attive anche forze laterali a causa del vento.
Non tirare ma la cinghia di ancoraggio su superfici ruvide o spigoli aguzzi, qualora questi non siano forniti di protezione adatta.
- Fare attenzione a che le cinghie di ancoraggio non vengano sfalsate e svolgano la propria funzione di sostegno con l'intera larghezza.
Non porre alcun oggetto sulla cinghia di ancoraggio, qualora questa, in tale modo, possa esserne danneggiata.
Tenere lontano la cinghia di ancoraggio da superfici calde.
- Distribuire le cinghie di ancoraggio uniformemente sul carico da fissare.
Non utilizzare mai le cinghie di ancoraggio quale accessorio di imbracatura.
Non prolungare mai la maniglia di arresto per ottenere maggiori forze di tensionamento, qualora tale azione non sia espressamente autorizzata dalle istruzioni d'uso.
attEnZiOnE! PERicOLO Di inciDEntE! Qualora si utilizzassero ferramenta e dispositivi di ancoraggio aggiuntivi fare
attenzione a che questi siano adatti alla cinghia di ancoraggio in uso.
Per un fissaggio sicuro del carico devono essere applicati sul cricchetto almeno 1,5 avvolgimenti della cinghia ^4 .
Per tensionare il carico, tensionare la cinghi manualmente fino al punto in cui non si possono applicare sul cricchetto più di 3 avvolgimenti del nastro.
- Con riferimento al carico sul tettuccio non superare mai le indicazioni fornite dal produttore.
attEnZiOnE! PERicOLO Di inciDEntE! Eseguendo
l'ancoraggio ad attrito fare attenzione alla forza di serraggio necessaria. Sono necessarie almeno due cinghie di ancoraggio. Per motivi di stabilità devono essere utilizzate almeno due cinghie di ancoraggio uguali per l'ancoraggio ad attrito e due coppie di cinghie di ancoraggio uguali per l'ancoraggio diagonale.
attEnZiOnE! PERicOLO Di inciDEntE! Durante il viaggio
controllare con regolarità che il carico sia ancora ancorato correttamente, e se necessario tensionare nuovamente la cinghia di ancoraggio.
- Indicazioni pratiche per l'utilizzo e la manutenzione di cinghie di ancoraggio
- Nella scelta e nell'utilizzo di cinghie di ancoraggio devono essere tenuti in considerazione la forza di ancoraggio, il tipo di utilizzo e la tipologia di carico da ancorare. Non solo le dimensioni, la forma e il peso del carico, ma anche il tipo di utilizzo, l'ambiente di trasporto ed il tipo di carico determinano la scelta corretta. Per motivi di stabilità devono essere utilizzate almeno due cinghie di ancoraggio uguali per l'ancoraggio ad attrito e due coppie di cinghie di ancoraggio uguali per l'ancoraggio diagonale.
- A causa del differente comportamento nonché della modifica della lunghezza in condizioni di carico, non devono essere utilizzati diversi sistemi di ancoraggio (es. sistemi di ancoraggio a catena e cinghie di ancoraggio a fibre chimiche) per fissare con cinghie lo stesso carico. Utilizzando ferramenta e dispositivi di ancoraggio aggiuntivi fare attenzione a che questi siano adatti alla cinghia di ancoraggio in uso.
- Apertura dell'ancoraggio: Prima dell'apertura bisogna accertarsi che il carico sia in sicurezza anche senza fissaggio, e che la persona che scarica non sia a rischio per la possibile caduta del carico medesimo. Se necessario, per impedire la caduta e / o il ribaltamento del carico, devono essere applicati gli accessori di imbracatura già previsti per l'ulteriore trasporto. Ciò vale anche nel caso in cui si utilizzino elementi
di tensionamento che permettano una rimozione sicura del carico.
- Prima di iniziare le operazioni di scarico, gli ancoraggi devono essere allentati nella misura in cui si possa liberamente scaricare i colli in questione.
- Durante il carico e lo scarico è necessario fare attenzione alla presenza di eventuali linee di alimentazione aeree poste ad un'altezza non elevata.
- I materiali impiegati nella realizzazione delle cinghie di ancoraggio sono caratterizzati da una differente resistenza all'influenza di agenti chimici. Tenere conto delle indicazioni del produttore o del fornitore qualora le cinghie di ancoraggio venissero esposte all'influsso di agenti chimici. Bisogna tenere in considerazione il fatto che gli effetti degli agenti chimici possono accrescersi con l'aumentare della temperatura ambiente. La capacità di resistenza di fibre artificiali nei confronti di agenti chimici può essere riassunta nel modo seguente:
- Il poliestere viene attaccato da acidi minerali in misura minima. Soluzioni alcaline possono danneggiarlo.
- Soluzioni di acidi o solventi possono a seguito di evaporazione essere così concentrati da provocare danni. Cinghie di ancoraggio contaminate devono essere immediatamente rimosse e non più utilizzate, risciacquate in acqua fredda ed asciugate all'aria.
- Queste cinghie di ancoraggio sono adatte per l'utilizzo alle seguenti
temperature:
-da -40°C a +120°C per il poliestere (PES);
Queste gamme di temperatura possono cambiare in base all'ambiente chimico. In questo caso è necessario seguire i suggerimenti del produttore o del fornitore. Una modifica della temperatura ambiente durante il trasporto può influire sulla forza nella cinghia. La forza di ancoraggio deve essere verificata dopo l'ingresso in regioni calde.
- Le cinghie di ancoraggio devono essere rimosse e non più utilizzate o rispedite al produttore per la riparazione qualora esse mostrassero segni di danneggiamento. Si devono considerare come segni di danneggiamento le seguenti manifestazioni:
- per cinghie (che devono essere rimosse e non più utilizzate): cricche, tagli, solchi e rotture nelle fibre portanti nonché cuciture, deformazioni provocate dal calore;
- per le ferramenta delle estremità e per gli elementi di tensionamento: deformazioni, cricche, forti segni di usura e di corrosione. Possono essere riparate solamente cinghie di ancoraggio fornite dell'etichetta che permette la loro identificazione. Qualora si giungesse ad un contatto casuale con agenti chimici, la cinghia di ancoraggio deve essere rimossa e non più utilizzata; deve essere inoltre contattato il produttore o il fornitore per chiedere chiarimenti.
- Bisogna fare attenzione a che la cinghia di ancoraggio non venga
danneggiata da spigoli del carico al quale essa è stata applicata. Si suggerisce una regolare verifica a vista prima e dopo ogni utilizzo.
- Devono essere utilizzate solamente cinghie di ancoraggio contrassegnate e fornite di etichette.
- Le cinghie di ancoraggio non devono essere sovraccaricate: La forza manuale massima di 250 N (25 daN sull'etichetta; 1 daN ≈ 1 kg) deve essere applicata solamente con una mano. Non devono essere utilizzati mezzi ausiliari quali aste o leve ecc., a meno che essi non rappresentino un componente dell'elemento di tensionamento.
- Cinghie di ancoraggio annodate non devono essere utilizzate.
- E' necessario impedire che si procurino danni all'etichetta tenendola lontano dagli spigoli del carico e, se possibile, dal carico stesso.
- Le cinghie devono essere protette dalle forze di attrito, abrasione o danneggiamento causato dagli spigoli taglienti del carico utilizzando opportune maniche di protezione e / o paraspigoli.
Funzionamento
Applicare la cinghia di ancoraggio
La cinghia di ancoraggio deve essere abbastanza forte e lunga nonché essere caratterizzata dalla lunghezza giusta con riferimento al tipo di ancoraggio con il quale deve essere utilizzata. E' sempre buona cosa,
nell'eseguire l'ancoraggio, tenere conto di ciò che segue: Le operazioni di fissaggio e di rimozione delle cinghie di ancoraggio devono essere programmate prima dell'inizio del viaggio. Bisogna tenere presente che nel corso di un lungo viaggio alcune parti del carico potrebbero essere scaricate. La quantità di cinghie di ancoraggio deve essere calcolato osservando le disposizioni di cui alla norma EN 12195-1. Per l'ancoraggio ad attrito con STF (forza di tensionamento normale) devono essere utilizzati sistemi di ancoraggio quali indicati sull'etichetta.
■ Stringere la cinghia di fissaggio attorno al carico.
■ Aprire la maniglia di arreste portare l'albero intagliato 3 in posizione di infilamento per la cinghia 4 (vedi fig. A III).
Infilare la cinghianell'albero intagliato 3 del cricchetto. Tirarlo con attenzione attraverso l'albero intagliato 3, fino a che il nastro 4 non si trovi teso sul carico.
Tensionare la cinghia di ancoraggio movimentando la maniglia di arresto 1 avanti e indietro (vedi fig. A I - III). Tensionare la cinghia di ancoraggio fino a quando non si sia raggiunta la tensione desiderata. nota: Tenere presente che sull'albero intagliato 3 sono apposti un minimo di 1,5 ed un massimo di 3 avvolgimenti del nastro 4.
■ Portare la maniglia di arrestanella posizione di partenza (vedi fig. A I). Il carico è ora stato fissato
Allentamento della cinghia di ancoraggio
ATTENZIONE! Prima di allentare la cinghia assicurarsi che il carico sia in sicurezza. Fare attenzione a che il carico sia in sicurezza e non possa cadere anche senza cinghia di ancoraggio.
ATTENZIONE! PERICOLO DI LESIONE! Fare attenzione a che nessuno si trovi nelle vicinanze del carico quando la cinghia di ancoraggio viene allentata. Colli in caduta possono provocare lesioni.
ATTENZIONE! PERICOLO DI LESIONE! Aprendo l'ancoraggio, la forza di tensionamento viene liberata con un colpo. Si prega quindi di aprire la cinghia di ancoraggio con estrema cautela.
Nota: Prima di avviare le operazioni di scarico accertarsi che il carico sia in sicurezza mentre l'ancoraggio viene allentato.

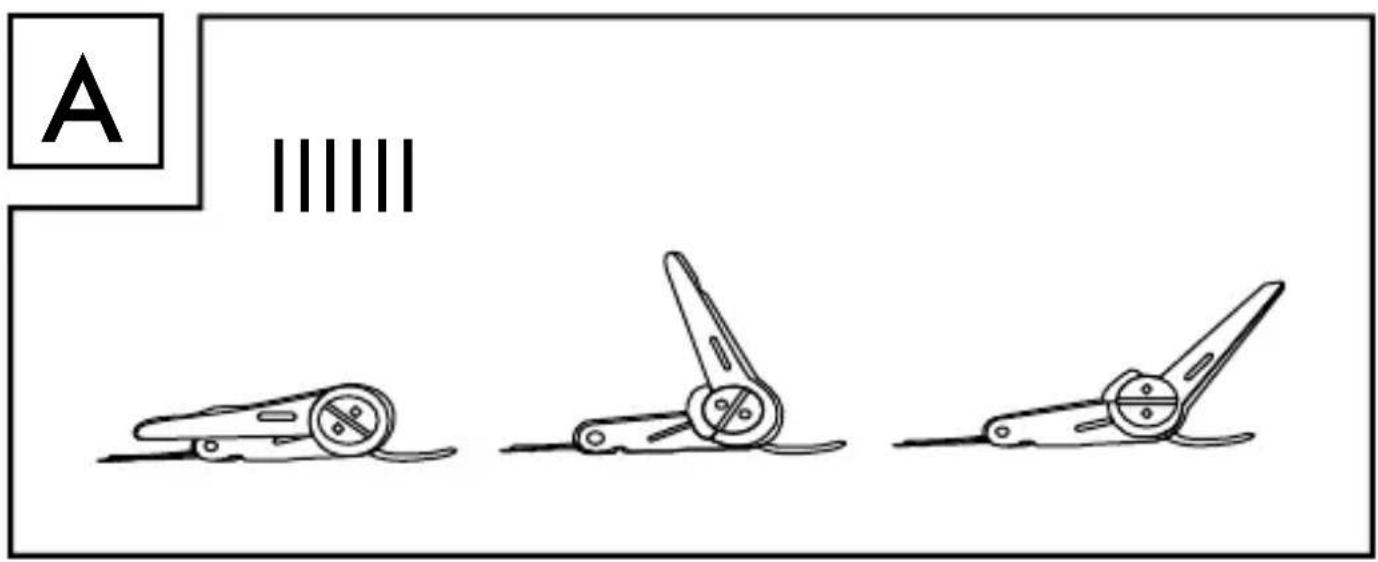

Portare la maniglia di arrestonella posizione estrema (vedi fig. A III).
Premere la sicura di bloccaggied inclinare la maniglia di arresto
1 fino al finecorsa (vedi fig. B).
Estrarre completamente la cingliadall'albero intagliato 3.
Allentare la cinghia di ancoraggio dal carico.
- Pulizia e manutenzione
Nota: Una manutenzione regolare garantisce la qualità e la funzionalità della cinghia di ancoraggio.
Pulire la cinghia di ancoraggio con acqua tiepida e un detergente con pH neutro. Evitare l'uso di detergenti aggressivi.
Il dispositivo tensionatore deve essere pulito con regolarità ed in seguito leggermente lubrificato. Durante la lubrificazione fare attenzione al fatto che le aree che entrano in contatto con la cinghia 4 non siano lubrificate.
Conservare la cinghia di ancoraggio in un luogo asciutto, ben ventilato e fresco.
Evitare ogni contatto con agenti chimici, acidi e liscivie, giacché questi possono danneggiare la cinghia di ancoraggio.
- Smaltimento
L'imballaggio è costituito di materiali ecologici che si possono smaltire nei punti di raccolta per riciclaggio locali.
Informarsi presso l'amministrazione cittadina o comunale sulle possibilità di smaltimento del prodotto usato.
● Garanzia
Il prodotto è stato prodotto secondo severe direttive di qualità e controllato con premura prima della consegna. In caso di difetti del prodotto, l'acquirente può far valere i propri diritti legali nei confronti del venditore. Questi diritti legali non vengono limitati in alcun modo dalla garanzia di seguito riportata.
Questo prodotto è garantito per 3 anni a partire dalla data di acquisto. Il termine di garanzia ha inizio a partire dalla data di acquisto. Conservare lo scontrino di acquisto originale in buone condizioni. Questo documento servirà a documentare l'avvenuto acquisto.
Il prodotto da Lei acquistato dà diritto ad una garanzia di 3 anni a partire dalla data di acquisto. La presente garanzia decade nel caso di danneggiamento del prodotto, di utilizzo o di manutenzione inadeguati.
La prestazione di garanzia vale sia per difetti di materiale che per difetti di fabbricazione. La presente garanzia non si estende a parti del
52 IT/CH
prodotto soggette a normale usura e che possono essere identificate, pertanto, come parti soggette a usura (p. es., le batterie), né a danni su parti staccabili, come interruttore, batterie o simili, realizzate in vetro.
