Producttype	LED-buitenprojector met bewegingssensor
Merk	Livarno Lux
Model	Z31710A (zwart) / Z31710B (wit)
Voeding	230 V ~ 50 Hz
LED-vermogen	Vaste LED's, niet vervangbaar
Beschermingsgraad	IP44 (beschermd tegen opspattend water)
Beschermingsklasse	II
Afmetingen (H x B x D)	ongeveer 197 x 149 x 120 mm
Gewicht	ongeveer 675 g
Detectiehoek	ongeveer 180°
Detectiebereik	tot 12 m (ideale hoogte 2,5 m)
Instelling van de helderheidsdrempel	van 10 lx tot 20.000 lx (schemering/dag)
Instelbare verlichtingsduur	van 10 seconden tot 4 minuten
Hoofdfuncties	Bewegingsdetectie, automatisch inschakelen, instelling van gevoeligheid, duur en helderheid
Montage	Aan muur, met meegeleverde montagebeugel en pluggen
Elektrische aansluiting	Via klemmenstrook, vereist een gekwalificeerde elektricien
Onderhoud en reiniging	Voor reiniging stroom uitschakelen; gebruik een niet-pluizend vochtig doekje en een mild reinigingsmiddel; niet onderdompel
Veiligheid	Levensgevaar door elektrische schok; niet gebruiken bij beschadiging; buiten bereik van kinderen
Reserveonderdelen en repareerbaarheid	LED niet vervangbaar; door gebruiker niet te repareren onderdelen
Garantie	3 jaar vanaf aankoopdatum
Inhoud van de verpakking	1 LED-spot, 2 pluggen (6 mm), 2 schroeven, 1 gebruiksaanwijzing

Veelgestelde vragen - Z31710A Livarno Lux

Hoe stel ik de gevoeligheid van de bewegingssensor in?

Draai de knop SENS met de klok mee om de gevoeligheid te verhogen. De detectie is gevoeliger bij koud weer, pas aan per seizoen.

Hoe stel ik de verlichtingsduur in?

Draai de knop TIME met de klok mee om de duur te verlengen (van 10 seconden tot maximaal 4 minuten).

Hoe stel ik de helderheidsdrempel in (dag/nacht)?

Draai de knop LUX: in de minimale stand (maanpictogram) schakelt de spot alleen 's nachts in (ongeveer 10 lx); in de maximale stand (zonpictogram) reageert hij tot 20.000 lx (volle dag).

Wat is de ideale montagehoogte?

Een hoogte van 2,50 meter wordt aanbevolen voor een optimaal detectiebereik (tot 12 meter met een hoek van 180°).

Kan ik de LED's vervangen?

Nee, de LED's zijn ingebouwd en niet vervangbaar. Bij defect moet het apparaat worden vervangen.

Wat te doen als de sensor niet correct detecteert?

Controleer de oriëntatie van de sensor: draai de borgschroef los, richt de sensor op het gewenste gebied en draai weer vast. Zorg ervoor dat hij 's nachts niet wordt verlicht door extern licht (bijv. straatlantaarn).

Hoe reinig ik de projector?

Schakel eerst de stroom uit. Gebruik een niet-pluizende, licht vochtige doek met een mild reinigingsmiddel. Dompel het apparaat nooit onder in water.

Is de projector waterbestendig?

Ja, hij heeft een beschermingsgraad IP44, wat hem beschermt tegen opspattend water. Hij kan buiten worden geïnstalleerd.

Kan ik de projector zelf installeren?

De elektrische aansluiting moet worden uitgevoerd door een gekwalificeerde elektricien. De mechanische montage kan worden gedaan door een ervaren doe-het-zelver volgens de instructies.

Wat is de garantie op deze projector?

Livarno Lux biedt een garantie van 3 jaar vanaf aankoopdatum, die materiaal- en fabricagefouten dekt. Bewaar de kassabon.

GEBRUIKSAANWIJZING Z31710A Livarno Lux

NL Montage-, bedienings- en veiligheidsinstructies Pagina 29

Correct gebruik . 30

Beschrijving van de onderdelen.. 30

Omvang van de levering.. 31

Algemene veiligheidsinstructies.. 31

Vór de montage. 32

Montage.. 32

Ingebruikname

Bewegingsmelder instellen.. 33
Verlichtingsduur instellen . 34
Gevoeligheid van de sensor instellen.. 34
Daglichtniveau instellen.. 34
Bewegingsmelder instellen.. 34

Reiniging en onderhoud.. 35
Verwijdering. 35
Garantie.. 36

LED-Buitenschijnwerper

- Correct gebruik

De LED-schijnwerper met bewegingsmelder is bestemd voor de automatische verlichting buitenshuis. Het apparaat is uitsluitend bedoeld voor privédoeelinden.

- Beschrijving van de onderdelen

1 Spot
2 Aansluitbox
3 Schroefverbinding kabel
4 Montagebeugel
5 Draaischarnier
6 Borgmoer(bewegingsmelder)
7 Bewegingsmelder
8 DraairegelaarSENS (gevoeligheid)
9 Draairegelaar TIME (inschakelduur)
10DraairegelaarLUX (lichtgevoeligheid)
11 Kroonsteentje

Schemerschakelaar:instelbaarvan

10lx-

20.000lx

Verlichtingsduur:instelbaarvan

ca. 10 s-4 min

- Omvang van de levering

1LED-schijnwerpermet bewegingsmelder
2 plug (0 6 mm)
2 schroeven
1 montage- en gebruiks-aanwijzing

Algemene !veiligheids-instructies

Maak u voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften vertrouwd! Geef alle documenten mee wanner u het product aan derden geeft!

LEVENSGEVAAR EN GEVAAR VOOR ONGEVALLEN VOOR KLEINE KINDEREN EN JONGEREN!

Laat kinderen nooit zonder toezicht bij het verpakkingsmaterial. Er bestaat gevaar voor verstikking door verpakkingsmaterial. Kinderen onserschatten

vaak de gevaren. Houd kinderen altijduitdebuurt van het product.

Dit apparaat kan door kinderen vanaf 8 alsook personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en / of kennis worden gebruikt, als zij onder toezicht staan of geinstrueerd werden met betrekking tot het veilige gebruik van het apparaat en de hieruit voortvloeendiège bevaren begrijpen. Kinderen mogen Niet met demachine spelen. Reiniging en gebruikersonderhoud mogen Niet door kinderen zonder toezicht worden uitgevoerd.

Levensgevaar door stroomstoten

• Controller de lamp alteid op eventuele beschadigingen voordat u hem aan de stroom aansluit. Gebruik de lamp nooit indien u een vorm van beschadiging aantreft.
  Wees er voor de montage zeker van dat de beschikbare

voedingsspanning overeenkomt met de benodigde voedingsspanning van de lamp (230 V~50 Hz). Monteer de lamp Niet als dit nicht het geval is.

VOORZICHTIG! GEVAAR VOOR BRANDWONDEN!

Waarborg dat de lamp uitgeschakeld en minimaal 15 minutes afgekoeld is voordat u hem aanraakt. Verlichtingsmiddleslen kuren een grote hitte ontwikkelen.

Alleen bestemd voor de instal-. latie buiten handbereik.
Dit artikel bevat geen delen die door de verbruiker{kunnen worden onderhouden. De LEDs kunnen nicht wordenervangen.

Vórór de montage

Belangrijk: Laat de installmentie uithoeren door een opgeleide elektricien of een voor electro-installationsbevoegde persoon. Deze person moet op de hoogte zichn van de eigenschappen van de lamp en van de aansluitvoorwaarden.

Wees er voor de installmentie zeker van dat de stroomleiding, waar aan de lamp wordt aangesloten, geen spanning heeft. Verwijder hiervoord zekering of schakel het betreffende stroomcircuit in de zekeringkastuit (O-stand).
- Controller hiervoorde spanningsvrijheid met een spannings-tester.
Het meegeleverde montagematerialial is geschikt voor normal stevig muurwerk. Informeer u ook over welk montagematerialial voor de door u gekozen montage-ondergrond geschikt is. Informeer u indien nodig hierover bij een specialist.

Montage

Let tijdens de keuze van de montageplek op de volgende dingen:

□ Controller, of de spot 1 het gewenste gebied verlicht. U kunt de spot verticaal bewegen.
Zorgervoordatdebewegingsmelder7hetgewenstegebiedverlicht.De bewegingsmelder

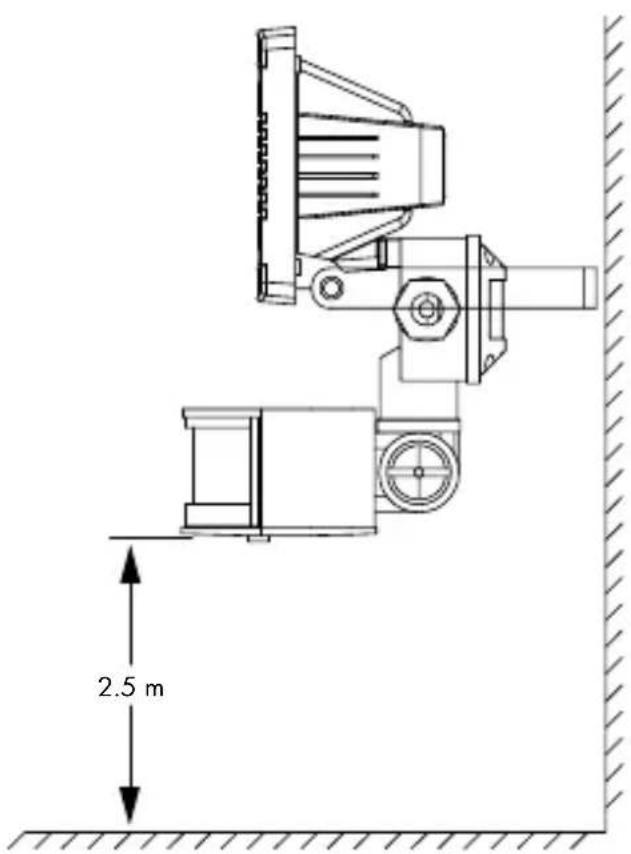

heeft een bereik van max. 12 m bij een registratiehoek van ca. 180^ (afhankelijk van de montagehoogte - ideaal is een hoogte van 2,50 m) (afb. D).
Let erop dat de bewegingsmelder, s nachts nicht worden verlicht door straatverlichting. Dit kan de werkig beinvloeden.

Ga voor de montage te werk, zoals hierna beschreiben:

Houd de montagebeugel 4 horizontal (indien nodig waterpas) gegen de muur en markeer de bevestigingsgaten.
Boor verrolgens de bevestigings-gaten ( 6mm) en plaats de pluggen in de boorgaten (afb.A).
Bevestig de montagebeugel met de meegeleverde schroeven.
Open de aansluitbox 2, nadat u met een kruskop schroevendraaier het deksel van de aansluitbox hebt losgemaakt.
Leid een flexibel kabel door de kabel-schroefverbinding 3 in de aansluitbox. Fixeer de aansluitkabel door de moer van de kabel-schroefverbinding te draaien.

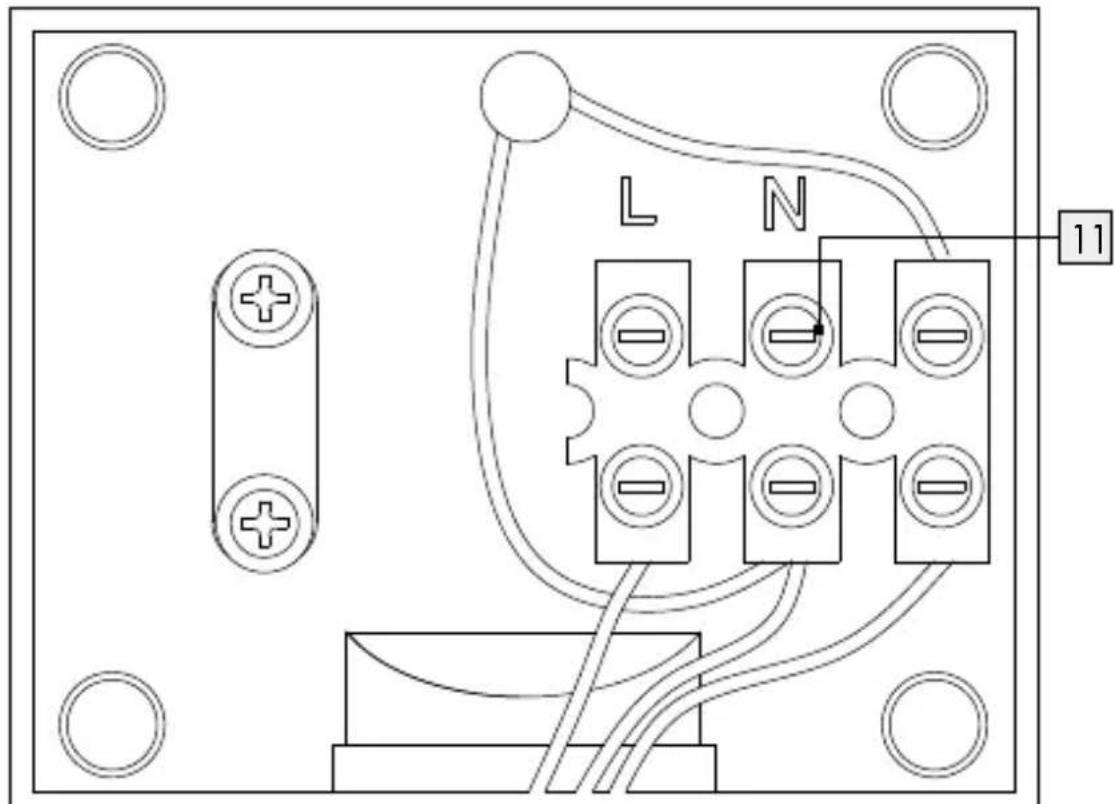

Verbind het met de klemmen in de aansluitbox. Let hierbij op de marketing van de klemmen 11 (L voor de stroomvoerende leiding, N voor de nulleider) (afb. C).
Sluit de aansluitbox weeR.
Plaats de spot in de gewenste richting. Hiervoor要去 eventueel de schroef van het draaischarnier 5 een beetje losdraaien. Draai na het instellen de schroef van het draaischarnier weer vast, om een veilige houvast te waarborgen.

Plaats de zekering weer terug of schakel de hoofdschakelaar weer aan. Uw lamp is nu gereed voor gebruik.

Ingebruikname

Bewegingsmelder instellen

Afhankelijk van de vooraf ingestelde waarden van de bewegingsmelder 7 gaat de spot 1 gedurende een bepaalde tijd aan, zodra de

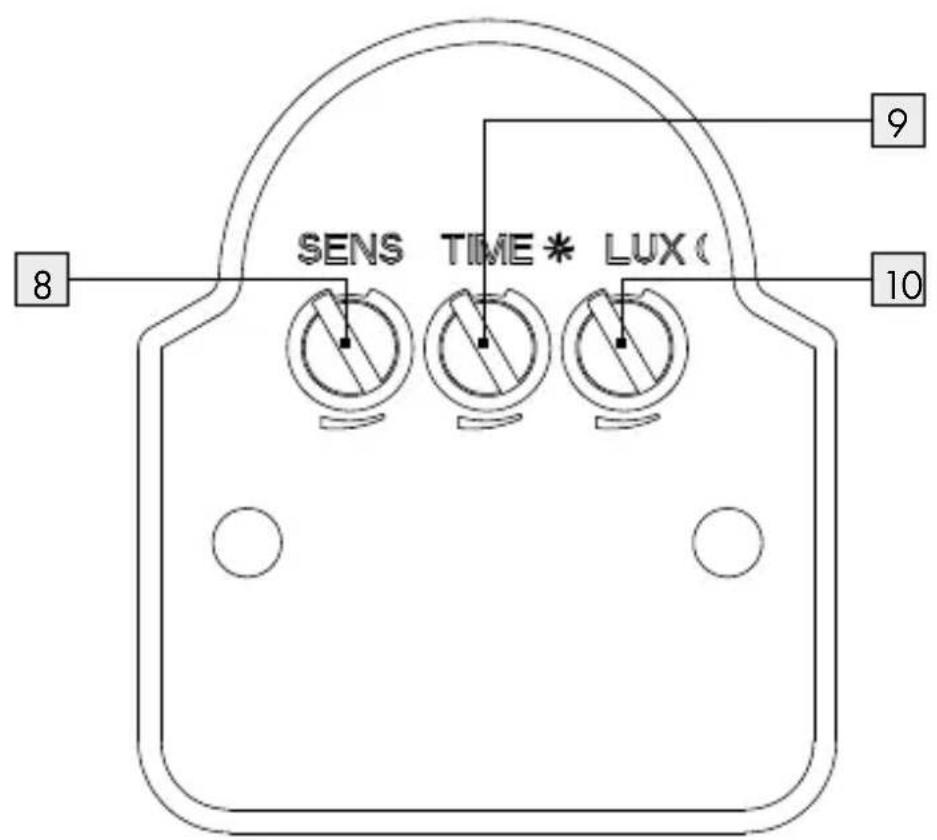

bewegingsmelder een beweging heeft geregisteerd. Deze vooraf ingestelde waarden worden bij de drie regelaars aan de onderkant van de bewegingsmelder veranderd (afb. B).

Verlichtingsduur instellen

Draai de draairegelaar TIME met de klok mee om de verlichtingsduur te verhogen. De verlichtingsduur kut u in een tijdvenster van ca. 10 seconden tot 4 minutes instellen.

Gevoeligheidvan de sensor instellen

Draai de draairegelaar SENS met de klok mee, om de gevoeligheid van de sensor te verhogen.

Opmerkingbewegingsmelder detecteert warmtestraling. Hij reageert bij lage omgevingstemperaturen gevoeliger op lichaamswarmte dan bij

warme omgevingstemperaturen.
Let erop dat de gevoeligheid
van de sensor tijdens de verschillende seizoenen opnieuw ingesteld moet worden.

Draai de draairegelaar LUX met de klok mee, om het daglichtniveau te verhogen: in de positie reageert de bewegingsmelder alleen, s nachts (bij ca. 10 lx). In de positie reageert de bewegingsmelder ook bij daglichtniveau, zolang ca. 20.000 lx nicht worden overschreten.

Bewegingsmelder instellen

Opmerking: u dient deze instelling tijdens de schemering UIT te voeren.

Maak de borg moer 6 los.
Draai de draairegelaar LUX 10 op de stand

Richt de bewegingsmelder 7 in de centrale richting van het gewenste gebied.
Beweeg in het gebied tot u met de prestaties van de bewegingsmelder tevreden bent. Veranderelijk de stand van de draairegelaar SENS of de richting van de bewegingsmelder.

Opmerking: houd er rekening

mee, dat de bewegingsmelder hoofdzakelijk bewegingen dwars op de bewegingsmelder registreert. Als urecht maar de bewegingsmelder toe loopt, kan hij deze beweging nicht registraren.

Als u de bewegingsmelder maar tevredenheid hebt ingesteld, draait u de borgmoer wee vast, om de instellingen te fixeren.
Draai de draairegelaar LUX in de gewenste positie. Bepaal deze tijdens de schemering, waarin de spot 1 moet reageren.
Draai de draairegelaar LUX langzaam met de klok mee, totdat hij op beweging in het gebied reageert.

Reinigungen onderhoud

Verwijder voor de reiniging de zekering of schakel de hoofd-zekering in de zekeringkast UIT.
Dompel het product nooit onder in water of in andere vloeistoffen. Anders kan het product beschadigd raken.

Reinig de lamp met een stofvrije, Licht vochtige doek en mild reinigingsmiddel.

Verwijdering

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via deplaatselijke recyclingcontainers kunt afvoeren.

Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeente-like overheid.

Garantie

Het product wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door once hierna vermelde garantie nicht beperkt.

U ontvangt op dit apparaat 3aar garantie vanaf de aankoopdatum. De garantipeiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wonneer binnen drie waar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons -aar once keuze - Gratis voor u gerepareerd of verrangen. Deze garantie komt te verrallen als het product beschadigd wordt, Niet correct gebruikt of onderhoden wordt.

De garantie geldt voor materiaal- en productiefouten. De garantie is Niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage (bijv. batterijen) en hierdoor als aan slijtage onderhevige onderdelen gelden, of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaar, accu's of dergelijke onderdelen, die gemaakt zichn van glas.

EMC C∈IP44

A
B

C

D

OWIM GmbH & Co. KG

Stiftsbergstraße 1

D-74167 Neckarsulm
