GEBRUIKSAANWIJZING IAN 305984 MELINERA

Montage-, bedienings- en veiligheidsinstructies

ES

PROYECTORLÁSER

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

CZ

Legenda van de gebruikte pictogrammen....Página 24

Inleiding ...... Pagina 24

Correct gebruik ...... Pagina 24

Beschrijving van de onderdelen.... Página 24

Technische gegevens....Página 25

Omvang van de levering.... Página 25

Veiligheidsinstructies ...... Pagina 25

Productspecifieke veiligheidsinstructies.... Página 25

Montage....Pagina 26

Grondpen in de bodem steken....Página 26

Laser-projector monteren ...... Pagina 26

Ingebruikname ...... Pagina 27

Product in-/uitschakelen ...... Pagina 27

Timer-functie gebruiken....Página 27

Lichthoek wijzigen....Pagina 27

Reiniging en onderhoud.... Página 27

Afvoer....Pagina 27

Garantie en service ...... Pagina 28

Serviceadres....Pagina 28

Fabrikant....Pagina 28

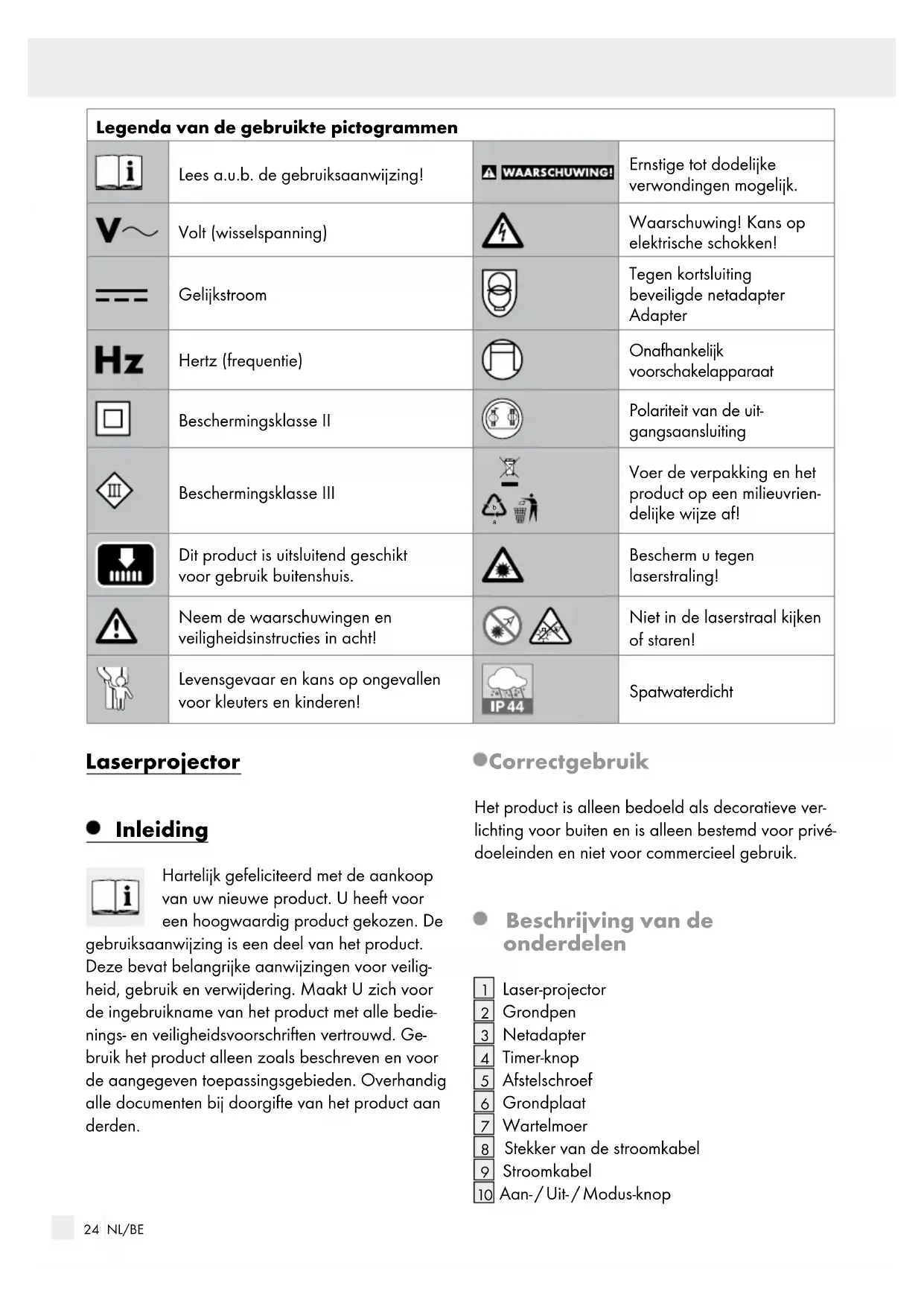

Legenda van de gebruikte pictogrammen
	Lees a.u.b. de gebruiksaanwijzing!		Ernstige tot dodelijke verwondingen mogelijk.
	Volt (wisselspanning)		Waarschuwing! Kans op elektrische schokken!
[6H21]	Gelijkstroom		Tegen kortsluiting beveiligde netadapter Adapter
	Hertz (frequentie)		Onafhankelijk voorschakelapparaat
	Beschermingsklasse II		Polariteit van de uit-gangsaansluiting
	Beschermingsklasse III		Voer de verpakking en het product op een milieuvrien-delijke wijze af!
	Dit product is uitsluitend geschikt voor gebruik buitenshuis.		Bescherm u tegen laserstraling!
	Neem de waarschuwingen en veiligheidsinstructies in acht!		Niet in de laserstraal kijken of staren!
	Levensgevaar en kans op ongevallen voor kleuters en kinderen!		Spatwaterdicht

Laserprojector

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft voor een hoogwaardig product gekozen. De

gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

Correctgebruik

Het product is alleen bedoeld als decoratieve verlichting voor buiten en is alleen bestemd voor privé-doeleinden en niet voor commercieel gebruik.

- Beschrijving van de onderdelen

1 Laser-projector
2 Grondpen
3 Netadapter
4 Timer-knop
5 Afstelschroef
6 Grondplaat
7 Wartelmoer
8 Stekker van de stroomkabel
9 Stroomkabel
10 Aan-/Uit-/Modus-knop

Uitgangsspanning: 5 V, 1 A

Lichtafstand: ca. 8 m

Laserklasse: 2

Beschermingsgraad: IP44

- Omvang van de levering

1 laser-projector

1 grondplaat

1 stroomkabel

Veiligheidsinstructies

BEWAAR ALLE VEILIGHEIDSINSTRUCTIES EN AANWIJZINGEN VOOR LATER GEBRUIK!

LE-

WAARSCHUWING!

VENSGEVAAR EN KANS OP ONGEVALLEN VOOR KLEU-

TERS EN KINDEREN! Laat kinderen nooit zonder toezicht bij het verpakkingsmateriaal. Er bestaat verstikkingsgevaar. Houd kinderen uit de buurt van het product.

- Dit apparaat kan door kinderen vanaf 8 jaar en ouder alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geïnstrueerd werden met betrekking tot het veilige gebruik van het apparaat en zij de hieruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

- Gebruik het product niet als u beschadigingen constateert.

Stel het product nooit bloot aan hoge temperaturen en vocht, omdat het product anders beschadigd kan raken.
■ Voorkom mechanische belasting van het product!

●Productspecifieke veiligheidsinstructies

- Neem in geval van beschadigingen, reparaties of andere problemen met de laser-projector contact op met een elektricien.

⚠️ VOORZICHTIG! KANS OP OVERVER-HITTING! Gebruik het product niet in de verpakking.

Berg het product na gebruik weer op in de verpakking om mogelijke beschadigingen te vermijden.
- Dit product bevat geen onderdelen die door de gebruiker kunnen worden onderhouden. De lichtbronnen kunnen niet worden vervangen.
Laat het product niet onbeheerd achter als het wordt gebruikt. Andere personen zouden door de laserstraal verblind kunnen worden.
■ Bescherm u tegen laserstraling!

KANS OP LETSEL! Zorg ervoor dat als de laser-projector wordt verwijderd, ook de grondpen wordt verwijderd, zodat deze geen gevaar vormt (bijv. struikelen).
KANS OP STRUIKELEN! Zorg ervoor dat de stroomkabel 9 zo wordt verlegd dat niemand er overheen kan lopen of erover kan struikelen.
VOORZICHTIG LASERSTRALING! NIET IN DE LASERSTRAAL KIJKEN! LASER-KLASSE 2

LASERSTRALING NIET IN DE STRAAL KIJKEN LASERKLASSE 2

P max.: <1 mW λ: 532 - 650 nm EN 60825-1:2014

LASER 2

Kijk nooit direct in de laserstraal of in de opening.

van de laserstraal met optische instrumenten (bijv. loep, vergrootglas e. d.) is schadelijk voor de ogen.
Richt de laserstraal nooit op reflecterende oppervlakken, personen of dieren. Slechts een kort zichtcontact met de laserstraal kan leiden tot oogletsel.

Vermijd levensgevaar door elektrische schokken!

• Controleer voor het gebruik of de bestaande netspanning met de vereiste ingangsspanning van de netadapter 3 overeenkomt (220 - 240 V\~, 50 - 60 Hz).
• Controleer de laser-projector 1 en de netadapter 3 op eventuele beschadigingen telkens wanneer u deze op het stroomnet aansluit.
• Gebruik de laser-projector 1 nooit als u enigerlei beschadigingen constateert. Bij beschadiging van de stroomkabel 9 moet het product onbruikbaar worden gemaakt en correct worden afgevoerd.
• Bescherm de stroomkabel 9 tegen scherperanden, mechanische belastingen en hete oppervlakken.
  Haal altijd de netadapter 3 uit de contactdoos voor de montage, demontage of reiniging.
  Raak noch de netadapter 3 van de laser-projector 1, noch de laser-projector 1 zelf met natte handen aan.
• Gebruik de laser-projector 1 alleen met de meegeleverde netadapter 3 van het type (model-nr. JT-DC5V5W-H2-IP44). Anders komen alle aanspraken op garantie te vervallen.
  ■Dezelaser-projector 1 is spatwaterdicht (IP44). Deze beschermingsgraad blijft alleen behouden als de gebruikte contactdoos minimaal aan deze beschermingsgraad voldoet.
  Houd er rekening mee dat de netadapter 3 ook zonder dat de laser-projector 1 wordt gebruikt, nog een gering vermogen opneemt zolang de netadapter 3 zich in de contactdoos bevindt. Voor het volledig uitschakelen haalt u de netadapter 3 uit de contactdoos.

De projecties zijn het beste te zien als het donker is en kunnen door andere lichtbronnen, bijvoorbeeld straatlantaarns of tuinverlichting, worden afgezwakt. De laser-projector 1 is bedoeld voor gebruik bij temperaturen tussen -23 °C en + 38 °C (10 °F tot 100 °F). Als de laser-projector 1 wordt gebruikt bij temperaturen op of onder het vriespunt, kan het tot tien minuten duren voordat deze is opgewarmd resp. de volledige lichtsterkte bereikt.

- Montage

- Grondpen in de bodem steken

- Drags bij het in de grond steken van de grondpen 2 veiligheidshandschoenen. Monteer de grondpen 2 niet als de bodem bevroren is.

Steek de grondpen 2 op de gewenste plek zo ver in de bodem (gras, bloemperk) dat deze stabiel in de grond blijft staan. Zorg voor een stevige en veilige stand. Gebruik geen geweld, bijv. door gebruik van een hamer, als u de grondpen 2 in de bodem steekt. Hiermee beschadigt u het product.

- Laser-projector monteren

Laser-projector 1 op de grondpen 2 monteren

Plaats de laser-projector 1 op de grondpen 2 zoals weergegeven op afbeelding A.

Laser-projector 1 op de grondplaat 6 monteren

Plaats de laser-projector 1 op de grondplaat 6 zoals weergegeven op afbeelding B.

Ingebruikname

● Product in-/uitschakelen

- Steek de stekker van de stroomkabel 9 in de bus van de netadapter 3. Let op de uitsparingen in de bus van de netadapter 3. - Draai de wartelmoer 7 met de klok mee vast. - Steek de netadapter 3 in een gemakkelijk toegankelijke contactdoos! Kies een contactdoos waaruit u de netadapter 3 gemakkelijk kunt verwijderen.

Steek het andere uiteinde van de stroomkabel 9 in de bus van de laser-projector 1. Let op de uitsparingen in de bus van de laser-projector 1.

- Draai de wartelmoer 7 met de klok mee vast. - Druk voor het wijzigen van de verlichtings-modi net zo vaak op de Aan- / Uit- / Modus-knop10 als hierna beschreven (zie afb. D):

1 x drukken: verlichtingsmodus rood, roterend 2 x drukken: verlichtingsmodus rood, stilstaand 3 x drukken: verlichtingsmodus groen, roterend 4 x drukken: verlichtingsmodus groen, stilstaand 5 x drukken: combinatie, roterend 6 x drukken: combinatie, stilstaand 7 x drukken: laser-projector uit

- Timer-functie gebruiken

□ Voor het inschakelen van de timer-functie houdt u de Timer-knop 4 ongeveer 2 seconden ingedrukt, nadat u het product hebt aangesloten op de stroomvoorziening. De timer-knop 4 begint groen te branden als de timer-functie is geactiveerd. In de timer-functie is het product 6 uur lang ingeschakeld en wordt het vervolgens automatisch 18 uur uitgeschakeld. Dit schakelpatroon wordt automatisch herhaald.

Opmerking: in de timer-functie werkt de laser-projector 1 in de eerder ingestelde modus (zie hoofdstuk „Product in- / uitschakelen“).

Om de timer-functie te deactiveren, houdt u de Timer-knop 4 opnieuw ongeveer 2 seconden ingedrukt. Het lampje van de Timer-knop 4 gaat uit.

- Lichthoek wijzigen (zie afb. E)

- Om de lichthoek van de laser-projector 1 te veranderen, draait u de afstelschroef 5 los. - Zet de laser-projector 1 in de gewenste positie en draai de afstelschroef 5 weer handvast aan.

- Reiniging en onderhoud

WAARSCHUWING! KANS OP ELEK-TRISCHE SCHOKKEN! Haal vóór het reinigen de netadapter 3 uit de contactdoos.

WAARSCHUWING! KANS OP ELEK-TRISCHE SCHOKKEN! Omwille van de elektrische veiligheid mag het apparaat nooit met water of andere vloeistoffen worden gereinigd of helemaal in water worden ondergedompeld.

- Gebruik voor de reiniging uitsluitend een droge, pluisvrije doek.

•Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1-7: kunststoffen/20-22: papier en vezelplaten / 80-98: composietmaterialen.

Het product en de verpakkingsmaterialen zijn recyclebaar; verwijder deze afzonderlijk voor een betere afvalbehandeling. Het Triman-logo geldt alleen voor Frankrijk.

Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid.

Gooi elektrische apparaten niet bij het huisvuil!

Conform de Europese richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische apparatuur en de omzetting daarvan naar nationaal recht moeten oude elektrische apparaten apart worden ingezameld en op milieuvriendelijke wijze worden gerecycled.

Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij het daarvoor bestemde depot of het gemeentelijke milieupark. Over afgifteplaatsen en hun openings- tijden kunt u zich bij uw aangewezen instantie informeren.

• Garantie en service

Opmerking: u ontvangt een garantie van 36 maanden vanaf aankoopdatum op dit product. Het product is met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd. Mochten er desalniettemin tijdens de garantieperiode productie- of materiaalfouten opduiken, dient u direct contact op te nemen met uw speciaalzaak.

Beschadigingen door ondeskundig gebruik, het niet in acht nemen van de gebruiksaanwijzing of ingrepen door een niet geautoriseerde persoon zijn van de garantieverlening uitgesloten. De meeste functionele storingen worden door een foutief gebruik veroorzaakt. Lees daarom bij het optreden van een functionele storing eerst de gebruiksaanwijzing door.

Neem contact op met het servicepunt van Uni-Elektra GmbH voor eventuele retourzendingen. Pas na contactopname kan het product in ontvangst worden genomen. Ongefrankeerde zendingen worden niet geaccepteerd. Door een garantiegeval wordt de garantieperiode van 36 maanden noch verlengd noch vernieuwd.

• Serviceadres

Uni-Elektra GmbH

Kirchstr. 48

DE-72145 Hirrlingen

DUITSLAND

Tel.: [phone]

NL [e-mail]

BE [e-mail]

IAN 305984

Houd bij alle vragen alstublieft de kassabon en het artikelnummer (bijv. IAN 12345) als bewijs van aankoop bij de hand.

Fabrikant

Uni-Elektra GmbH

Kirchstr. 48

DE-72145 Hirrlingen

DUITSLAND
