GEBRUIKSAANWIJZING TPB 10000 A1 TRONIC

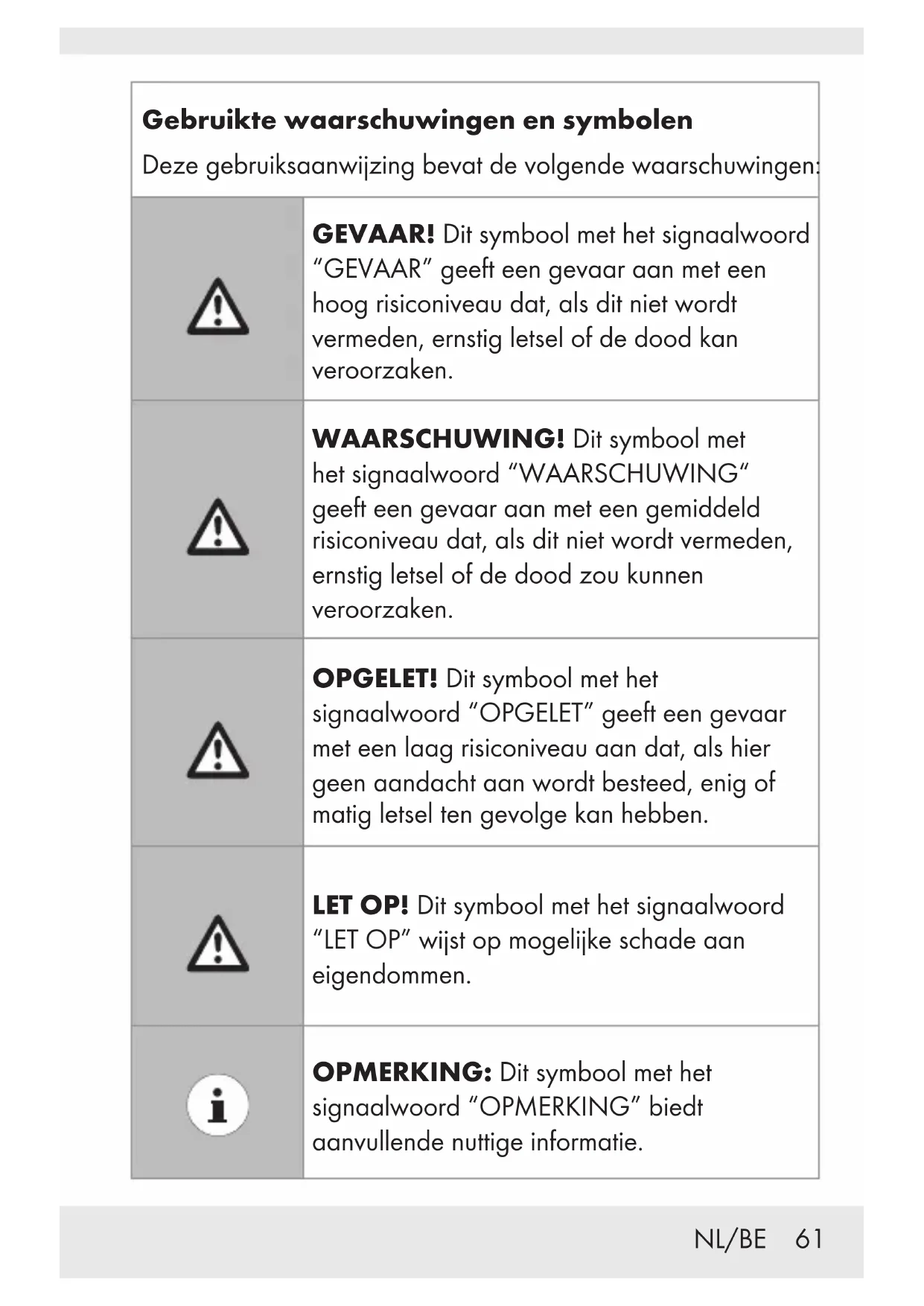

ONTPLOFFING” geeft de mogelijkheid van een ontploffing aan. Het niet opvolgen van deze waarschuwing kan ernstig of fataal letsel en mogelijk schade aan eigendommen veroorzaken. Volg de aanwijzingen onder deze waarschuwing om ernstig letsel te voorkomen, gevaar voor het leven of schade aan eigendommen. Dit symbool betekent dat de bedieningsinstructies moeten worden gevolgd voor het gebruik van het product. Gelijkstroom / -spanning Technologie om de oplaadtijd te optimaliseren De apparatuur voldoet aan de specificaties en overeenkomsten van Quick Charge

3.0 als uitgegeven door Qualcomm

Technologies, Inc.NL/BE 63 POWERBANK P Inleiding Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden. PD: Vermogensafgifte (Power Delivery - PD), geïntroduceerd door het USB Implementers Forum, Inc., is een specificatie voor het behandelen van hoger vermogen en maakt het mogelijk dat een reeks apparaten snel kunnen laden via een USB-aansluiting. Het werkt door het vergemakkelijken van een conversatie tussen twee apparaten zodat zij kunnen bepalen hoeveel stroom kan worden opgenomen van de lader. De CE-markering duidt op conformiteit met relevante EU-richtlijnen die van toepassing zijn op dit product.NL/BE 64 Beoogd gebruik Deze POWERBANK (hierna “product” genoemd) is een IT-apparaat dat enkel en alleen si bedoeld om te worden gebruikt voor het opladen van mobiele apparaten die normaal gesproken worden opgeladen via een USB-poort. Dit product is niet bedoeld voor commercieel gebruik. De fabrikant is niet aansprakelijk voor schade die het gevolg is van niet-beoogd gebruik. Verklaring met betrekking tot handelsmerken ‒ USB

is een gedeponeerd handelsmerk van USB Implementers Forum, Inc. ‒ Het handelsmerk en de handelsnaam TRONIC zijn het eigendom van hun respectieve eigenaren. ‒ Het handelsmerk en de handelsnaam Smart Fast Charge zijn het eigendom van hun respectieve eigenaren. ‒ Overige productnamen en merknamen zijn mogelijk handelsmerken of gedeponeerde handelsmerken van hun respectievelijke eigenaren. ‒ Qualcomm is een handelsmerk van Qualcomm Incorporated, geregistreerd in de Verenigde Staten en andere landen. Qualcomm Quick Charge is een handelsmerk van Qualcomm Incorporated. Alle Qualcomm Incorporated- handelsmerken worden onder licentie gebruikt. Inhoud verpakking 1 powerbank 1 USB Type A naar USB Type C-kabel 1 gebruiksaanwijzingNL/BE 65 Beschrijving onderdelen Raadpleeg de uitklapbare pagina.

USB Type C (PD) in- en uitgang

USB-kabel (USB type A naar Type C)

LED-indicator voor batterijcapaciteit Technische specificaties Ingebouwde oplaadbare batterij: 3,7 V , 10.000 mAh, 37 Wh (Lithium-polymeer) USB Type C-ingangsspanning/-stroom (PD): 5 V , 3 A / 9 V , 2 A/ 12 V ,1,5 A USB Type C-uitgangsspanning/-stroom (PD): 5 V , 3 A / 9 V , 2 A / 12 V , 1,5 A USB Type A-uitgangsspanning/-stroom (QC3.0): 5 V , 3 A / 9 V , 2 A / 12 V , 1,5 A Maximum uitgangsvermogen: 15 W* Maximale uitgangsstroom: 3 A* Minimale uitgangsstroom: ong. 60 mA Bedrijfstemperatuur: 5 – 35 °C Opslagtemperatuur: 0 – 45 °CNL/BE 66 Vochtigheid (geen condens): 10 –70 % Afmetingen: ca. 132 x 68 x 16 mm Gewicht: ca. 216 g

• Als alle USB-uitgangen tegelijkertijd worden gebruikt, heeft de totale uitgangsstroom slechts 3 A (5 V 3 A, 15 W). Veiligheidsrichtlijnen Maak uzelf bekend met alle gebruiksaanwijzingen en veiligheidsrichtlijnen voordat u het product voor de eerste keer gebruikt. Wanneer dit product wordt doorgegeven aan derden, moet u ervoor zorgen dat u alle documentatie opneemt. Controleer het product voor gebruik op zichtbare externe schade. Gebruik het product niet indien het is beschadigd of gevallen. Dit product mag worden gebruikt door kinderen van 8 jaar of ouder en door personen met beperkte fysieke of geestelijke capaciteiten of zonder ervaring en/of kennis, zolang ze onder toezicht staan of instructie krijgen in het veilige gebruik van het product en de bijbehorende risico’s begrijpen. Laat kinderen niet spelen met het product. Laat kinderen dit product nooit onbeheerd reinigen of onderhouden.

GEVAAR! Het verpakkingsmateriaal is geen speelgoed. Houd al het verpakkingsmateriaal uit de buurt van kinderen. Verstikkingsgevaar! Gebruik het product altijd op een vlak en effen oppervlak. Het product zou beschadigd kunnen raken als het valt. Stel het apparaat niet bloot aan rechtstreeks zonlicht of hoge temperaturen. Het kan anders oververhitten en permanent beschadigd raken.NL/BE 67 Gebruik het product niet in de buurt van warmtebronnen, zoals radiatoren of andere apparaten die warmte produceren. Gebruik het product niet in de buurt van open vuur. Het product is niet ontworpen voor gebruik in ruimtes met hoge temperaturen of vochtigheid (d.w.z. badkamers) of ruimtes waarin een grote hoeveelheid stof wordt gegenereerd. Stel het product niet bloot aan extreem hoge temperaturen. Dit geldt vooral als u denkt aan het bewaren van het product in uw auto. Over een langere tijdsperiode zou de auto of het handschoenenkastje extreem heet kunnen worden. Verwijder elektrische en elektronische apparaten uit de auto. Gebruik het product niet onmiddellijk nadat het van een koude naar een warme ruimte is gebracht. Laat het product acclimatiseren voordat u het inschakelt.

WAARSCHUWING! Open de productbehuizing nooit. Dit product bevat geen interne onderdelen die onderhoud behoeven. Het product niet zelf omvormen of aanpassen. Reparaties aan het product moeten worden uitgevoerd door geautoriseerde gespecialiseerde bedrijven of klantendiensten. Onjuiste reparaties brengen de gebruiker in aanzienlijk gevaar. Hierdoor komt de garantie tevens te vervallen. Stel het product niet bloot aan druppelend water of spatwater en plaats geen houders met vloeistoffen, zoals vazen of open drankjes, bovenop of naast het product. Schakel het product onmiddellijk uit en verwijder de laadkabel uit het product als u brand ruikt of rook ziet. Laat het product onderzoeken door een gekwalificeerd technicus voordat u het weer gebruikt. Als u een USB-voeding gebruikt, moet het gebruikte contact altijd eenvoudig toegankelijk zijn zodat de USB-voeding snelNL/BE 68 kan worden verwijderd uit het contact in geval van nood. Raadpleeg tevens de instructiehandleiding van de fabrikant.

WAARSCHUWING! EXPLOSIEGEVAAR! Onjuiste behandeling van lithium-polymeerbatterijen kan leiden tot brand, explosies, lekkende gevaarlijke stoffen of andere gevaarlijke situaties! Gooi het product niet in het vuur omdat hierdoor de ingebouwde batterij zou kunnen exploderen. Houd u aan de gebruiksbeperkingen en -verboden voor producten met batterijen in situaties die gevaarlijk kunnen zijn, zoals benzinestations, luchthavens, ziekenhuizen, enz.

WAARSCHUWING! Let er tijdens het opladen op dat het product niet mag worden afgedekt. Anders kan het product verhit raken. Het product mag nooit worden opgeladen via een PC of notebook, omdat de PC of notebook beschadigd zou kunnen raken als gevolg van het hoge stroomverbruik. P Voorafgaand aan het gebruik OPMERKING: Verwijder alle verpakkingsmaterialen van het product. Controleer tevens de inhoud van de levering binnen de verpakking om te kijken of er sprake is van schade. In geval van schade of ontbrekende onderdelen neemt u contact op met de dealer die dit product heeft verkocht.NL/BE 69 P Bediening en gebruik De powerbank opladen De ingebouwde oplaadbare batterij moet volledig worden opgeladen voorafgaand aan gebruik van het product. Voor het opladen van de powerbank

moet u alleen voedingen gebruiken met een uitgangsspanning en -stroom die past bij de ingangsspanning en -stroom als vermeld in “Technische specificaties” van deze gebruikershandleiding.

LET OP! De powerbank mag niet worden geladen vanuit een PC of laptop. Om de hoogste laadsnelheid te verkrijgen, laadt u de powerbank op

met gebruik van een USB Type C naar Type C-kabel (niet meegeleverd) en een stroomlader met USB-vermogensafgifte (PD) (niet meegeleverd). Sluit de USB Type C-pluggen van uw Type C naar Type C-kabel (niet meegeleverd) aan op de PD-poort

en de PD-poort van uw USB PD- stroomlader (niet meegeleverd) (zie afb. A). U zou de powerbank ook kunnen opladen

met gebruik van de meegeleverde USB Type-A naar Type C-kabel

met een conventionele USB-lader maar de laadtijd zal dan langer zijn. Sluit de USB Type C-plug van de USB-kabel

aan op de USB-voeding (niet meegeleverd) (zie afb. B). De LED-indicator voor batterijcapaciteit

toont bij benadering het laadniveau van de interne batterij via 4 LED- lampjes zoals hieronder omschreven:NL/BE 70 LED indicator

• Dit geeft bij benadering het percentage van de capaciteit van de powerbank weer maar is geen feitelijke meting. OPMERKING: Het 4de LED-lampje wordt groen wanneer de powerbank wordt opgeladen via PD-ingang

met gebruik van een PD USB-lader. Als een conventionele USB-lader wordt gebruikt voor opladen, heeft de 4de LED nog steeds de originele kleur van de batterijstatusindicator. WAARSCHUWING! Sluit tijdens het laden van de powerbank geen ander op te laden apparaat op de powerbank aan. Verwijder de laadkabel uit de powerbank wanneer het volledig is opgeladen. De batterijstatus controleren U kunt op elk gewenst moment de batterijstatus zien op de LED- indicator

Druk kort op de AAN/UIT-knop

gedurende ongeveer 30 seconden toont bij benadering het capaciteitsniveau van de interne batterij.NL/BE 71 Mobiele apparaten opladen met de powerbank U kunt tot twee apparaten tegelijkertijd opladen met gebruik van de powerbank

. Als alle uitgangen tegelijkertijd worden gebruikt, mag de som van de uitgangsstroom niet groter zijn dan 3 A. Voor het opladen van uw QuickCharge 3.0-apparaat, sluit u de USB Type A-plug van de USB-kabel

of de originele USB Type A naar USB Type C-laadkabel van het op te laden apparaat aan op de USB Type A-uitgang

aan op de USB Type C-ingang van het op te laden apparaat. Het laadproces begint automatisch. OPMERKING: U kunt uw conventionele USB-apparaten ook opladen vanaf de USB Type A-uitgang

van de powerbank met gebruik van de meegeleverde USB-kabel

een USB Type A naar micro USB-kabel (niet meegeleverd). Voor het opladen van uw USB PD-apparaat, sluit u de USB Type C-pluggen van uw USB Type C naar Type C-kabel (niet meegeleverd) aan op de PD-poort

van de powerbank en de PD-poort van het op te laden apparaat. Het laadproces begint automatisch. In geval het laadproces niet onmiddellijk begint, drukt u kort op de AAN/UIT-knop

om het laadproces te starten. De actuele batterijstatus van de powerbank

wordt tijdens het laden weergegeven door de LED-indicator voor de batterijcapaciteit

Voor het beëindigen van het laadproces, koppelt u de USB- laadkabel los van het mobiele apparaat en de powerbank

. De powerbank schakelt na ca. 30 seconden uit.NL/BE 72 Of dubbelklik gewoon op de AAN/UIT-knop

. De powerbank en de LED-indicator voor batterijcapaciteit

schakelen uit. OPMERKING:

1. Als u alle USB-poorten gebruikt, wordt een spanning van 5

V uitgegeven uit de uitgangen. De maximale uitgangsstroom mag niet hoger zijn dan 3,0 A voor alle uitgangen. Als alle USB-uitgangen worden gebruikt, is snel laden niet mogelijk.

2. Als de USB type A-uitgang

in de modus Snel laden of PD staat, en een andere USB-poort is aangesloten op een ander apparaat voor opladen, wordt de modus Snel laden of PD beëindigd en naar de normale oplaadmodus geschakeld. Alle apparaten worden nu elk opgeladen bij 5 V. P Problemen oplossen = Probleem = Oorzaak = Oplossing De powerbank

wordt niet opgeladen. De powerbank is wellicht niet juist aangesloten. Controleer dat het is aangesloten. Voor het opladen van de powerbank gebruikt u een voeding met een uitgangsspanning en -stroom die overeenkomen met de nominale ingangsspanning en -stroom als vermeld in “Technische specificaties“ van deze gebruikershandleiding.NL/BE 73 Een aangesloten apparaat wordt niet opgeladen. De batterij is leeg. Laad de batterij op. Het apparaat is niet aangesloten. Het apparaat is niet aangesloten. Controleer dat het is aangesloten. Druk kort op de AAN/UIT-knop

om het laadproces te starten. Het stroomverbruik van het aangesloten apparaat zou te laag kunnen zijn. Bekijk de handleiding van uw aangesloten apparaat en kijk of het stroomverbruik van uw aangesloten apparaat voldoet aan dit product. De minimale uitgangsstroom van de powerbank is ong. 60 mA. De powerbank

reageert niet wanneer op de knop wordt gedrukt of wanneer een apparaat is aangesloten, ook al is de batterij opgeladen. Het stroomverbruik van de aangesloten apparaten is te hoog. Daarom werd de interne overstroombeveiliging geactiveerd. Reduceer het aantal aangesloten apparaten en druk op de AAN/UIT-knop

.NL/BE 74 P Schoonmaken en verzorging Dit product bevat geen interne onderdelen die onderhoud behoeven. Vocht dat het product binnenkomt, kan leiden tot schade. Zorg ervoor dat er geen vocht het product binnenkomt tijdens reiniging om permanente beschadiging van het product te voorkomen. Gebruik geen schurende, op oplosmiddel gebaseerde of agressieve reinigingsmiddelen. Deze kunnen het oppervlak van het product beschadigen. Reinig het product alleen met een enigszins vochtige doek en milde wasvloeistof. P Opslag wanneer niet gebruikt Berg het product op een droge, stofvrije locatie op, beschermd tegen direct zonlicht. Als het product lange tijd niet wordt gebruikt, moet de ingebouwde batterij volledig worden opgeladen om de nuttige levensduur te verlengen. Laad de ingebouwde batterij regelmatig op als u het product een lange tijdsperiode niet gebruikt. Dit is nodig voor het behouden van de batterij.NL/BE 75 P Afvoer Verpakking: De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren. Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1–7: kunststoffen / 20–22: papier en vezelplaten / 80–98: composietmaterialen. Product: Uw gemeentelijke overheid verstrekt informatie over de mogelijkheden om het uitgediende product af te voeren. Het hiernaast afgebeelde symbool van een doorgestreepte vuilniscontainer op wieltjes geeft aan dat dit apparaat voldoet aan de richtlijn 2012/19/EG. Deze richtlijn houdt in dat u dit apparaat aan het einde van de gebruiksduur niet via het normale huisvuil mag afvoeren, maar dat u het op een speciaal hiervoor ingericht inzamelpunt, bij een milieupark of afvalverwerkend bedrijf af moet geven. Deze afvoer is voor u gratis. Ontzie het milieu en voer producten op een correcte manier af. Het product kan worden gerecycled, is onderhevig aan een uitgebreide fabrikant-verantwoordelijkheid en wordt afzonderlijk ingezameld. De ingebouwde accu kan niet voor afvoer uitgebouwd worden. Geef het product compleet aan een inzamelpunt voor oude elektronica af.NL/BE 76 P Garantie en service Garantie Het product wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door onze hierna vermelde garantie niet beperkt. Op dit product verlenen wij 3 jaar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop. Wanneer binnen 3 jaar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons – naar onze keuze – gratis voor u gerepareerd of vervangen. Deze garantie komt te vervallen als het product beschadigd wordt, niet correct gebruikt of onderhouden wordt. De garantie geldt voor materiaal- en productiefouten. Deze garantie is niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu’s of dergelijke onderdelen, die gemaakt zijn van glas.NL/BE 77 Afwikkeling in geval van garantie Om een snelle afhandeling van uw reclamatie te waarborgen dient u de volgende instructies in acht te nemen: Houd bij alle vragen alstublieft de kassabon en het artikelnummer (IAN 378647_2101) als bewijs van aankoop bij de hand. Het artikelnummer vindt u op de typeplaat, ingegraveerd, op het titelblad van uw handleiding (linksonder) of als sticker op de achter- of onderzijde. Wanneer er storingen in de werking of andere gebreken optreden, dient u eerst telefonisch of per e-mail contact met de onderstaande service-afdeling op te nemen. Een als defect geregistreerd product kunt u dan samen met uw aankoopbewijs (kassabon) en vermelding van de concrete schade alsmede het tijdstip van optreden voor u franco aan het u meegedeelde servicepunt verzenden. Service Service Nederland Tel.: 08000225537 E-Mail: owim@lidl.nl Service Belgiё Tél.: 080071011 Tél.: 80023970 (Luxemburg) E-Mail: owim@lidl.bePL 78 Ostrzeżenia i zastosowane symbole ........ Strona 79 Wstęp .....................................................................Strona 81 Przewidziane zastosowanie ................................ Strona 82 Informacje na temat znaków towarowych ......... Strona 82 Zakres dostawy .................................................... Strona 82 Opis części ........................................................... Strona 83 Dane techniczne .................................................. Strona 83 Uwagi dotyczące bezpieczeństwa ............ Strona 84 Przed rozpoczęciem użytkowania ............ Strona 87 Obsługa i użytkowanie .................................. Strona 87 Ładowanie powerbanku ...................................... Strona 87 Sprawdzanie stanu baterii .................................. Strona 89 Ładowanie urządzeń przenośnych za pomocą powerbanka ......................................................... Strona 89 Rozwiązywanie problemów ........................ Strona 91 Czyszczenie i konserwacja ........................... Strona 92 Przechowywanie po zakończeniu użytkowania ....................................................... Strona 92 Utylizacja .............................................................. Strona 93 Gwarancja i serwis .........................................Strona 94 Gwarancja ...........................................................Strona 94 Sposób postępowania w przypadku naprawy gwarancyjnej ........................................ Strona 95 Serwis ...................................................................Strona 95PL 79 Ostrzeżenia i zastosowane symbole Niniejsza instrukcja obsługi zawiera następujące ostrzeżenia: NIEBEZPIECZEŃSTWO! Ten symbol ze słowem „NIEBEZPIECZEŃSTWO” oznacza wysokie ryzyko niebezpieczeństwa, które w razie wystąpienia będzie skutkować poważnymi obrażeniami lub śmiercią. OSTRZEŻENIE! Ten symbol ze słowem “OSTRZEŻENIE“, wskazuje średniego poziomu zagrożenie, które, jeśli się nie uda go uniknąć, może spowodować poważne obrażenia lub śmierć. PRZESTROGA! Ten symbol ze słowem „PRZESTROGA” oznacza niskie ryzyko niebezpieczeństwa, które w razie wystąpienia może skutkować lekkimi lub średnimi obrażeniami. UWAGA! Ten symbol ze słowem „UWAGA” oznacza możliwość uszkodzenia mienia. UWAGA: Ten symbol ze słowem „UWAGA” oznacza dodatkowe przydatne informacje.PL 80
