GEBRUIKSAANWIJZING PRMA 40Li A2 PARKSIDE
Vertaling van de originele gebruiksaanwijzing
CZ
Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.
PL
NL / BE Vertaling van de originele gebruiksaanwijzing Pagina
Service Belgique / Service België
Tel.: 070 270 171
(0,15 EUR/Min.)
E-Mail: grizzly@lidl.be
IAN 330877_1907
Importateur

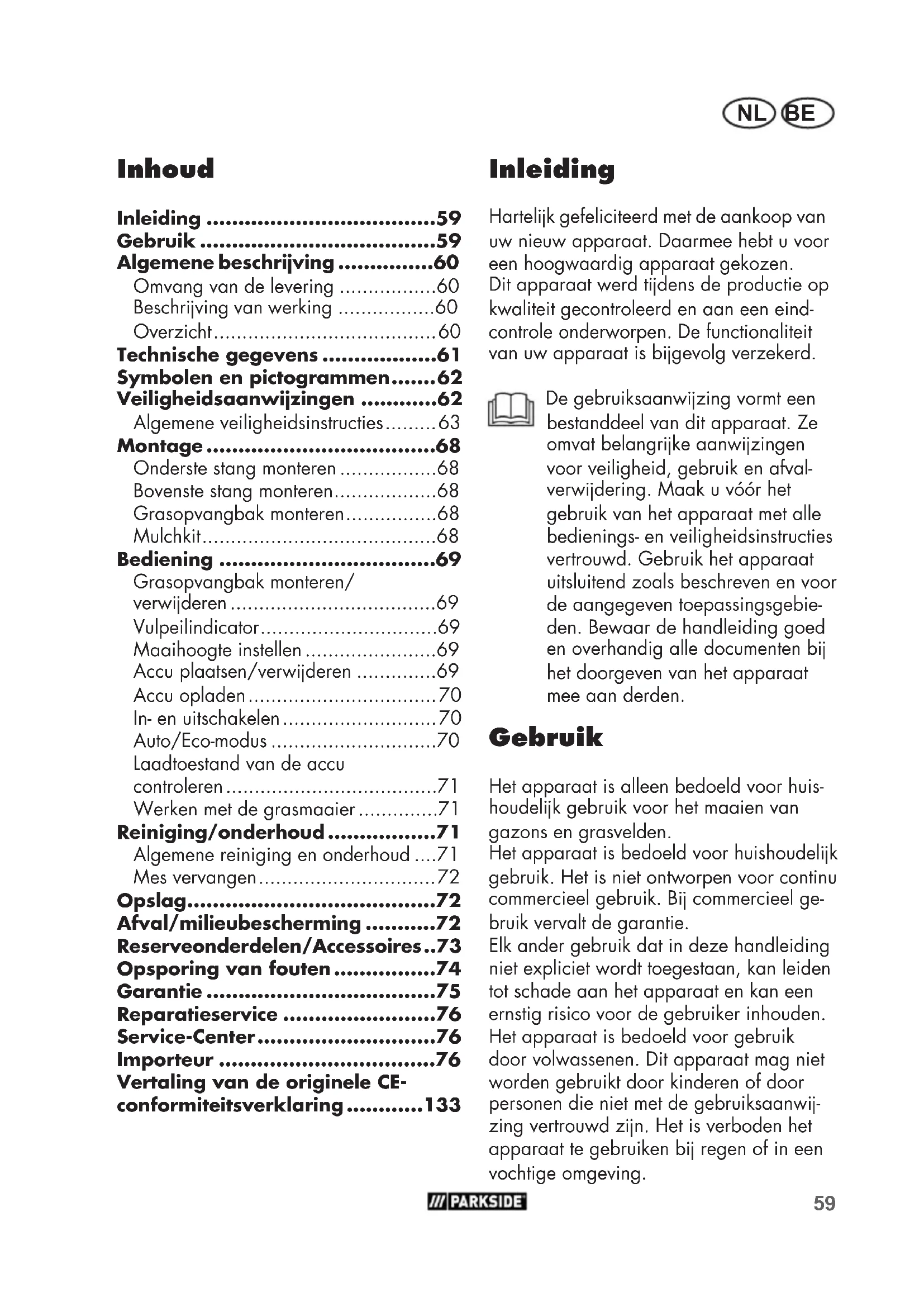

Algemene beschrijving ......60
Omvang van de levering 60
Beschrijving van werking 60
Overzicht....60
Veiligheidsaanwijzingen ......62
Algemene veiligheidsinstructies......63
Montage 68
Onderste stang monteren 68
Bovenste stang monteren....68
Grasopvangbak monteren......68
Mulchkit....68
Bediening 69
Grasopvangbak monteren/
verwijderen....69
Vulpeilindicator....69
Maaihoogte instellen 69
Accu plaatsen/verwijderen .....69
Accu opladen....70
In- en uitschakelen....70
Auto/Eco-modus 70
Laadtoestand van de accu
controleren....71
Werken met de grasmaaier....71
Reiniging/onderhoud....71
Algemene reiniging en onderhoud ....71
Mes vervangen....72
Opslag....72
Afval/milieubescherming .....72
Reserveonderdelen/Accessoires..73
Opsporing van fouten......74
Garantie 75
Reparatieservice ....76
Vertaling van de originele CE-conformiteitsverklaring......133
Inleiding
Hartelijk gefeliciteerd met de aankoop van uw nieuw apparaat. Daarmee hebt u voor een hoogwaardig apparaat gekozen.
Dit apparaat werd tijdens de productie op kwaliteit gecontroleerd en aan een eind- controle onderworpen. De functionaliteit van uw apparaat is bijgevolg verzekerd.
De gebruiksaanwijzing vormt een bestanddeel van dit apparaat. Ze omvat belangrijke aanwijzingen voor veiligheid, gebruik en afvalverwijdering. Maak u vóór het gebruik van het apparaat met alle bedienings- en veiligheidsinstructies vertrouwd. Gebruik het apparaat uitsluitend zoals beschreven en voor de aangegeven toepassingsgebieden. Bewaar de handleiding goed en overhandig alle documenten bij het doorgeven van het apparaat mee aan derden.
Gebruik
Het apparaat is alleen bedoeld voor huishoudelijk gebruik voor het maaien van gazons en grasvelden.
Het apparaat is bedoeld voor huishoudelijk gebruik. Het is niet ontworpen voor continu commercieel gebruik. Bij commercieel gebruik vervalt de garantie.
Elk ander gebruik dat in deze handleiding niet expliciet wordt toegestaan, kan leiden tot schade aan het apparaat en kan een ernstig risico voor de gebruiker inhouden. Het apparaat is bedoeld voor gebruik door volwassenen. Dit apparaat mag niet worden gebruikt door kinderen of door personen die niet met de gebruiksaanwijzing vertrouwd zijn. Het is verboden het apparaat te gebruiken bij regen of in een vochtige omgeving.
NL BE
De fabrikant is niet aansprakelijk voor schade die voortvloeit uit oneigenlijk gebruik of uit een foute bediening.
Het apparaat maakt deel uit van de reeks Parkside X 20 V TEAM en kan met accu's van de reeks Parkside X 20 V TEAM worden gebruikt. De accu's mogen alleen met originele laders van de serie Parkside X 20 V TEAM worden geladen.
Algemene beschrijving
De afbeeldingen vindt u op de voorste en achterste uitklapbare bladzijde.
Omvang van de levering
Neem het apparaat voorzichtig uit de verpakking en kijk na, of de hierna volgende onderdelen volledig zijn:
- Accu-grasmaaier en bovenste stang
- Onderste stang
- Grasopvangbak
- Handgreep-grasopvangbak
- 2 kabelklemmen
- 2 spanhendels met dichtingsringen en schroeven voor bevestiging van de bovenste stang
- Mulchkit
- Vertaling van de originele gebruiksaanwijzing
Batterij en lader zijn niet inbegrepen.
Zorg voor een reglementair voorgeschreven afvalverwijdering van het verpakkingsmateriaal.
Beschrijving van werking
De accu-grasmaaier is voorzien van een snijgereedschap dat parallel met de maai-hoogte roteert. Hij is uitgerust met een krachtige elektrische motor, een robuuste kunststoffen behuizing, een veiligheids-schakelaar, een stootbeveiliging en een grasopvangbak. Het apparaat is ook 7-traps in de hoogte verstelbaar en heeft soepel lopende wielen. De functie van de verschillende bedieningsonderdelen is hieronder beschreven.
Overzicht
1 Bovenste stang
2 Spanhendel voor het bevesti-
gen van de bovenste stang
3 Onderste stang
4 Stootbeveiliging
5 Spanhendel voor het bevesti-
gen van de onderste stang
6 Draaggreep
7 Hendel voor maaihoogteverstelling
8 Afdekking
9 Accu's
9a Ontgrendelknop aan de accu
10 Contactsleutel
11 Wielen
12 Behuizing van het apparaat
13 Grasopvangbak
14 Kabelklem
15 Netsnoer
16 Ontgrendelknop
17 Starthendel
18 Mulchkit
18a Beugel op mulchkit
19 Dubbele lader
C 2a Sluitringen
2b Schroeven
D 13a Kunststoffenlipje
13b Stangen van grasopvangbak
13c Handgreep-grasopvangbak
20 Auto/Eco-schakelaar
21 Knop voor laadindicator
22 Accu-laadindicator
H 23 Mes
24 Mesbout
25 Motoras
E 26 Vulpeilindicator
Technische gegevens
Accu-grasmaaier.....PRMA 40-Li A2
Motorstroom I.....16 A
Let op! Een actuele lijst van de accu-compatibiliteit vindt u op:
www.lidl.de/akku
Dit apparaat kan uitsluitend met de volgende accu's worden gebruikt: PAP 20 A1, PAP 20 A2, PAP 20 A3.
Deze accu's kunnen met de volgende laders worden geladen: PLG 20 A1, PLG 20 A3, PDSLG 20 A1.
De geluids- en trilwaarden zijn vastgesteld in overeenstemming met de normen en bepalingen die in de conformiteitsverklaring zijn vermeld.
De vermelde trilemissiewaarde is volgens een genormeerde keuringsmethode gemeten en kan voor de vergelijking van een elektrisch gereedschap met een ander gereedschap worden gebruikt.
De vermelde trilemissiewaarde kan ook voor een eerste inschatting van de blootstelling worden gebruikt.
Waarschuwing:
Afhankelijk van de manier, waarop het elektrische gereedschap gebruikt wordt, kan de trilingemissiewaarde tijdens het effectieve gebruik van het elektrische gereedschap van de aangegeven waarde verschillen.
Probeer de belasting door trillingen zo gering mogelijk te houden. Voorbeeldmaatregelen voor de reductie van trillingsbelasting zijn het dragen van handschoenen bij het gebruik van het gereedschap en de beperking van de werktijd. Daarbij moeten alle delen van de bedrijfscyclus in acht worden genomen (bij voorbeeld tijden, waarop het elektrische werktuig is uitgeschakeld en tijden waarin het weliswaar is ingeschakeld, maar zonder belasting draait).
NL BE
Symbolen en pictogrammen
Pictogrammen op het apparaat
Let op!
Gevaar voor elektrische schok!
Lees zorgvuldig de gebruiksaanwijzing door.
Letselgevaar door weggeslingerde onderdelen.
Houd omstaanders uit de buurt van het apparaat.
Opgelet: scherpe messen! Houd voeten en handen uit de buurt. Gevaar voor verwondingen!
Let op! Het grasmaaiermes blijft nalopen.
Schakel de motor uit en trek de contactsleutel uit voordat u instellings- en reinigingswerkzaamheden uitvoert.
Draag oog- en gehoorbescherming.
Stel het apparaat niet bloot aan vochtigheid.
Aanduiding van geluidsvermogen-
niveau L _WA in dB
Elektrische apparaten horen niet bij het huisvuil.
Maaicirkel
Vulpeilindicator op de grasopvangbak
GO
Vulpeilindicator open: grasopvangbak leeg
STOP
Vulpeilindicator gesloten: grasopvangbak gevuld
Symbolen in de gebruiksaanwijzing
Gevaarsymbool met informatie over de preventie van personen- of zaakschade.
Gebodsteken (in plaats van het uitroepingsteken wordt het gebod toegelicht) met informatie over de preventie van schade.
Aanduidingsteken met informatie over hoe u het apparaat beter kunt gebruiken.
Neem de gebruiksaanwijzing aan-
dachtig door.
Draag beschermende handschoenen.
Veiligheidsaanwijzingen
Dit hoofdstuk bevat elementaire veiligheidsvoorschriften voor het werken met dit apparaat
Algemene veiligheidsinstructies
BELANGRIJK
LEES ZORGVULDIG DE GE-
BRUIKSAANWIJZING.
GEBRUIKSAANWIJZING BE-
WAREN OM ZE TE KUNNEN
RAADPLEGEN.
Bij verkeerd gebruik kan dit apparaat ernstige verwondingen veroorzaken. Om letsels en materiële schade te voorkomen, dient u de onderstaande veiligheidsinstructies te lezen en ervoor te zorgen dat u alle bedieningselementen correct kunt gebruiken.
- Lees zorgvuldig de gebruiksaanwijzing.
- Dit apparaat mag niet door kinderen worden gebruikt. Houd toezicht op kinderen om ervoor te zorgen dat ze niet met het apparaat spelen. Reinigingen en onderhoud mogen niet door kinderen worden verricht.
- Dit apparaat kan worden gebruikt door personen met verminderde fysieke, sensorische of mentale capaciteiten, of een gebrek aan ervaring en kennis, als zij onder toezicht staan of geïnstrueerd zijn in het veilige gebruik van het apparaat en de
gevaren die daaruit voortvloeien begrijpen.
Voorbereiding:
- Het apparaat mag niet worden gebruikt door kinderen of door personen die niet vertrouwd zijn met de gebruiksaanwijzing. De plaatselijke wet- of regelgeving legt mogelijk een minimumleeftijd op voor personen die het apparaat willen gebruiken.
- Gebruik het apparaat nooit wanneer er andere mensen, vooral kinderen, of huisdieren in de buurt zijn. Kinderen mogen niet met het apparaat spelen.
- De bediener of gebruiker is verantwoordelijk voor letsels of materiële schade aan derde partijen of hun eigendom.
- Controleer het terrein waarop u het apparaat gaat gebruiken en verwijder stenen, stokken, draden of andere voorwerpen die door het apparaat kunnen worden vastgegrepen en weggeslingerd.
- Draag geschikte werkkledij zoals veiligheidsschoenen met antislipzool en een robuuste lange broek. Gebruik het apparaat niet wanneer u blootsvoets bent of open sandalen draagt. Draag geen loszittende kleding of kleding met loshangende
NL BE
snoeren of riemen.
- Controleer vóór elk gebruik de messen, de bevestigingsbouten en het volledige messensamenstel visueel op slijtage of schade. Gebruik het apparaat niet als enige veiligheidssystemen (bv. de stootbeveiliging of de grasopvangbak), delen van de snijvoorziening of bouten verloren, versleten of beschadigd zijn. Om een onevenwichtige belasting te voorkomen, moeten beschadigde of versletene messen en bevestigingsbouten altijd set per set worden vervangen.
- Wees voorzichtig bij het hante-
ren van apparaten met meerde-
re snijgereedschappen, want de
beweging van het ene mes kan
leiden tot rotatie van een ander
mes.
- Gebruik alleen reserveonderdelen en toebehoren die door de fabrikant zijn geleverd en aanbevolen. Bij gebruik van andere reserveonderdelen vervalt de garantie onmiddellijk.
- Versleten of beschadigde aanwijzingsborden moeten worden vervangen.
Het apparaat gebruiken:
Houd tijdens het werken de voeten en handen niet in de buurt van of onder roterende
onderdelen. Er bestaat ge-
vaar voor verwondingen!
- Zorg ervoor dat uw voeten zich op een veilige afstand van de roterende onderdelen van het apparaat bevinden en schakel dan pas de motor volgens de instructies in.
- Gebruik het apparaat niet als het regent, in slecht weer, in een vochtige omgeving of op een nat gazon. Werk alleen in daglicht of op een goed verlichte plek.
- Werk niet met het apparaat als u moe of niet geconcentreerd bent of na de inname van alcohol of geneesmiddelen. Las steeds tijdig een werkpauze in. Ga verstandig te werk.
- Let er tijdens het werken op dat u stevig staat, vooral wanneer u op een helling staat. Werk op een helling steeds in dwarsrichting, nooit omhoog of omlaag. Ga altijd uiterst voorzichtig te werken wanneer u op een helling de maairichting verandert. Werk niet op te steile hellingen.
- Beweeg het apparaat altijd in staptempo. Ga altijd uiterst voorzichtig te werk wanneer u het apparaat omkeert, naar u toe trekt of achteruit beweegt.
- Schakel het apparaat voorzichtig en volgens de instructies
van de gebruiksaanwijzing in. Bewaar voldoende afstand tussen uw voeten en de roterende messen.
- Houd het apparaat tijdens het opstarten niet gekanteld, behalve als dit nodig is bij het opstarten in hoog gras. Doe in dat geval het apparaat kantelen door op de grijpstang te drukken zodat de voorwielen van het apparaat enigszins worden opgetild. Controleer altijd of uw beiden handen zich in de juiste werkpositie bevinden voordat u het apparaat weer op de grond neerzet.
- Werk nooit zonder de grasopvangbak of zonder stootbeveiling. Blijf altijd uit de buurt van de uitworp-opening.
- Start de motor niet op terwijl u voor de uitworpschacht staat.
Let op! De messen blijven na-
lopen. Er bestaat een risico
op verwondingen.
- Hef het apparaat niet op of transporteer het niet terwijl de motor nog draait. Schakel het apparaat uit voordat u het voor transport kantelt, voordat u het over andere ondergronden dan gazon rijdt en voordat u het heen en terug naar het te maai- en gazon rijdt.
- Houd de grasuitworp-opening altijd schoon en vrij. Verwijder het maaiafval pas wanneer het apparaat stilstaat.
- Laat het apparaat nooit zonder toezicht achter op uw werkplek.
- Werk niet met een beschadigd, onvolledig of zonder toestemming van de fabrikant omgebouwd apparaat. Gebruik het apparaat nooit wanneer de veiligheidsvoorzieningen of -panelen zoals de stootbeveiliging en/of de grasopvangbak beschadigd zijn of ontbreken.
- Overbelast het apparaat niet. Werk uitsluitend binnen het vermelde vermogensbereik en verander de instellingen van de motor niet. Gebruik apparaten met een laag vermogen niet voor zware werkzaamheden. Gebruik het apparaat niet voor doeleinden waarvoor het niet bedoeld is.
- Gebruik het apparaat niet in de buurt van brandbare vloeistof-fen of gassen. Anders bestaat er brand- of explosiegevaar.
- Schakel het apparaat uit, trek de veiligheidssleutel uit en verwijder de accu. Controleer altijd eerst of alle bewegende delen stilstaan:
- voordat u het apparaat achterlaat of niet meer gebruikt;
NL BE
- voordat u blokkeringen of verstoppingen in de uitworpschacht verwijdert;
- voordat u het apparaat controleert, reinigt of eraan werkt;
- wanneer het apparaat tegen een vreemd voorwerp stoot. Controleer het apparaat op schade en verricht de noodzakelijke reparaties voordat u het apparaat opnieuw opstart en gebruikt;
- Als het apparaat abnormaal hard begint te trillen, is een onmiddellijke controle nodig.
- Controleer of alle moeren, bouten en schroeven stevig aangedraaid zijn.
- Onderzoek het apparaat op eventuele beschadigingen.
- Laat de noodzakelijke reparaties van beschadigde onderdelen uitvoeren.
- Houd uw voeten en handen niet in de buurt van of onder roterende onderdelen. Ga nooit voor de grasuitworp-opening staan.
- Trek de zekering/contactsleutel steeds uit:
- als u het tuinierapparaat verlaat of voordat u blokkades verwijdert;
- wanneer u het tuinierapparaat controleert, reinigt of er werkzaamheden aan verricht;
- na aanrijding van een vreemd voorwerp. Controleer het apparaat direct op schade en laat het indien nodig repareren
- wanneer het op een abnor-
male manier begint te trillen
(direct controleren!).
- Bij het starten van de motor mag de grasmaaier niet gekanteld worden, tenzij het noodzakelijk is om de grasmaaier tijdens het proces op te tillen. In dat geval kantelt u hem slechts zover als absoluut noodzakelijk is en tilt u alleen die kant omhoog die weg van u wijst.
Onderhoud en opslag:
- Laat de motor afkoelen voordat u het apparaat in een gesloten ruimte opbergt.
- Houd er tijdens het onderhouden van de maaimessen rekening mee dat deze kunnen bewegen, zelfs wanneer de stroom is uitgeschakeld.
- Zorg ervoor dat alle moeren, bouten en schroeven goed zijn vastgedraaid en dat het apparaat zich in een veilige bedrijfs-toestand bevindt.
- Probeer nooit het apparaat zelf te repareren, tenzij u hiervoor opgeleid bent. Alle werkzaamheden die niet in deze gebruiks-
aanwijzing zijn vermeld, mogen alleen worden uitgevoerd door serviceaanbieders die door ons goedgekeurd zijn.
- Bewaar het apparaat op een droge plek en buiten het bereik van kinderen.
- Behandel uw apparaat met zorg. Houd het gereedschap scherp en schoon, om beter en veiliger te kunnen werken. Volg de volgende onderhoudsvoor-schriften.
- Draag veiligheidshandschoenen tijdens het vervangen van de messen.
- Controleer de grasopvangbak regelmatig op slijtage of vervorming. Vervang, om veiligheidsredenen, versleten of beschadigde onderdelen. Ga tijdens het instellen van de messen uiterst voorzichtig te werk en zorg ervoor dat uw vingers niet gekneld raken tussen de roterende messen en vaste onderdelen van het apparaat.
- Zorg ervoor dat alleen reservemessen worden gebruikt die door de fabrikant zijn toegestaan.
Elektrische veiligheid:
- De aansluitstekker van de lader moet in het stopcontact passen. De stekker mag op geen enkele
manier worden omgebouwd.
Gebruik geen adapterstekker in
combinatie met geaarde elek-
trische gereedschappen. Onge-
wijzigde stekkers en passende
stopcontacten reduceren het
risico op een elektrische schok.
- Vermijd lichaamscontact met geaarde oppervlakken, zoals van leidingen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok wanneer uw lichaam geaard is.
- Houd elektrische gereedschappen uit de buurt van regen en nattigheid. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op een elektrische schok.
- Gebruik geen toebehoren dat niet door PARKSIDE is aanbevolen. Dit kan namelijk leiden tot elektrische schok of brand.
Neem de veiligheids-
en acculaadinstructies
in acht die vermeld
staan in de gebruiks-
aanwijzing van uw
accu en van de lader
van de reeks Parkside
X 20 V TEAM. Een gedet-
tailleerde beschrijving
van het laadproces en
andere informatie vindt
u in de aparte gebruiks- aanwijzing ervan.
Montage
- Verricht alleen die werkzaamheden waarvan u zeker weet dat u ze correct kunt uitvoeren.
- Bent u niet zeker, richt u dan tot een vakman of direct tot onze klantendienst.
B
Onderste stang monteren
- Klap de onderste stang (3) omhoog.
- Draai de onderste spanhendels (5) rechtsom vast.
- Vergrendel de spanhendels (5) door ze in de richting van de onderste stang (3) te drukken. De spanhendels moeten zodanig zijn vastgedraaid en op de stang klemmen, dat een spanning met matige kracht wordt uitgeoefend. Als dit niet lukt, draait u de spanhendel verder rechtsom of draait u hem linksom losser.
C
Bovenste stang monteren
-
Bevestig de bovenste stang (1) met de bijgevoegde schroeven (2b), de dichtingsringen (2a) en de bovenste spanhendels (2) rechts en links aan de onderste stang (3). De ontgrendelknop (16) moet zich in maairichting rechts bevinden.
Er zijn twee posities mogelijk.
-
Draai de spanhendels (2) rechtsom vast.
-
Vergrendel de spanhendels (2) door ze in de richting van de stang (3) te drukken. De spanhendels moeten zodanig
om de stang klemmen, dat ze een ma-
tige kracht uitoefenen.
Als dit niet lukt, draait u de spanhendel verder rechtsom of draait u hem linksom losser (zie kleine afbeelding).
4. Kabelhouders inklikken:
Klik de kabelhouders (14) aan de bovenste (1) en onderste (3) stang in en fixeer hiermee de kabel van het apparaat (15). Aan het einde van de onderste stang (3) kunt u de kabel van het apparaat (15) door een bestaande kabelhouder leiden.
i
De kabelhouders (14) zijn bij levering aan de bovenste (1) en onderste (3) stang ingeklikt.
i
Maak de klemhendels (2+5) los en
klap de bovenste stang (1) en de
onderste stang (3) samen, zodat het
apparaat minder ruimte in beslag
neemt. De kabels van het apparaat
mogen daarbij niet worden inge-
klemd.
D
Grasopvangbak monteren
- Plaats de handgreep (13c) van de grasopvangbak (13) in de bovenkant van de grasvangbak (13).
- Schuif de kunststoffen lussen (13a) van de grasopvangbak (13) over de stang van de grasopvangbak (13b).
J
Mulchkit
Mulchkit monteren
- Verwijder, indien deze is gemonteerd, de grasopvangbak.
- Hef de stootbeveiliging op.
- Schuif de mulchkit (18) erin. De beugel (18a) klikt vast.
Mulchkit verwijderen
- Druk de beugel (18a) op de mulchkit in en verwijder de mulchkit (18).
Bediening
Instellingen aan het appa-
raat mogen alleen worden
uitgevoerd als de motor is
uitgeschakeld en het mes niet
meer beweegt. Er bestaat
een risico op verwondingen.
Schakel het apparaat uit, trek de contactsleutel uit (10) en wacht tot het mes tot stilstand is gekomen.
Grasopvangbak
monteren/verwijderen
- Om de grasopvangbak (13) te monteren, heft u de stootbeveiliging (4) op en hangt u de grasopvangbak (13) in beide houders.
- Klap de stootbeveiliging (4) op de grasopvangbak (13). Hij houdt de grasopvangbak op zijn plaats.
- Om de grasopvangbak (13) te verwijderen, heft u de stootbeveiliging (4) op en verwijdert u de grasopvangbak (13). Klap de stootbeveiliging (4) weer tegen de behuizing van het apparaat (12).
Het apparaat mag niet zon- der stootbeveiliging of zon- der grasopvangbak worden gebruikt. Er bestaat een ri- sico op verwondingen.
Vulpeilindicator
Boven de grasvanger (E 13) is een vul-
peilindicator (26) bevestigd.
GO Vulpeilindicator open: grasopvangbak leeg
STOP Vulpeilindicator gesloten: grasopvangbak gevuld
Maaihoogte instellen
Het apparaat heeft 7 standen om de maaihoogte in te stellen:
25/30/38 mm - korte maaihoogte
45/55 mm - standaard maaihoogte
65/75 mm - lange maaihoogte
- Neem de draaggreep (A 6) vast en til het apparaat op of druk het naar onderen.
- Grijp de hendel (7) om de maaihoogte in te stellen en beweeg hem voorbij de vergrendeling tot de gewenste maaihoogte.
De juiste maaihoogte bedraagt bij een siergazon ongeveer 25-45 mm en bij een speelgazon ongeveer 45-65 mm.
Voor de eerste maaibeurt van het seizoen moet een lange maaihoogte worden ingesteld.
Accu plaatsen/ verwijderen
Schakel het apparaat uit, trek de contactsleutel uit (A 10) en wacht tot het mes tot stilstand is gekomen.
- Om de accu (9) uit het apparaat te verwijderen, drukt u op de ontgrendelknop (9a) van de accu en trekt u de accu eruit.
- Om de accu (9) te plaatsen, schuift u de accu langs de geleidingsrail in het apparaat. De accu klikt hoorbaar vast.
A Accu opladen
Laat een opgewarmde accu eerst afkoelen voordat u hem oplaadt.
Laad de accu (9) op wanneer alleen nog de rode led van de laadindicator (22) brandt.
De oplaadtijd is ongeveer 1 uur.
- Neem indien nodig de accu (9) uit het apparaat.
- Schuif de accu (9) in de laadschacht van de lader (19).
- Sluit de lader (19) aan op een stopcontact.
- Na het lade, koppelt u de lader (19) los van het elektriciteitsnet.
- Trek de accu (9) uit de lader (19).
In- en uitschakelen
De accu-grasmaaier kan slechts met twee geplaatste accu's van de reeks Parkside X 20 V Team worden gebruikt.
-
Zet het apparaat op een vlakke ondergrond.
-
Til de afdekking (8) van de apparaatbehuizing omhoog en schuif de geladen accu's (9) langs de geleidingsrail in het apparaat. Ze klikken hoorbaar vast.
- Steek de contactsleutel (10) in de daartoe bestemde opening naast de accu's (9).
De contactsleutel kan slechts in één positie worden ingestoken.
Let op de geleidingsgroeven aan de opening naast de accu's en
aan de contactsleutel (10) (zie kleine afbeelding 1).
- Controleer eerst of het apparaat geen voorwerpen raakt alvorens het in te schakelen.
G 5. Om het apparaat in te schakelen, drukt u op de ont-grendelknop (16) en houdt u tegelijkertijd de starchendel (17) ingedrukt. Laat de ontgrendel-knop los.
- Om het apparaat uit te schakelen, laat u de starchendel (17) los.
Wegens de intelligente energiebeheerfunctie start de motor vertraagd op.
Nadat het apparaat is uitgeschakeld, draait het mes nog enkele seconden verder. Raak het draaiende mes niet aan. Er bestaat een risico op verwondingen.
G Auto/Eco-modus
De accu-grasmaaier start altijd in de laatst gebruikte modus op. Om tussen de automatische en de Eco-modus te schakelen, drukt u op de Auto/Eco-schakelaar (20). Door het branden van het auto- of het eco-lichtje, kunt u zien in welke modus de draadloze grasmaaier zich bevindt.
Auto-modus: De accu-grasmaaier past het toerental van de motor aan de belasting aan.
Eco-modus: De accu-grasmaaier draait tegen het laagste toerental, voor een maximale bedrijfs- tijd van de accu.
Laadtoestand van de accu controleren
De laadindicator (G 22) geeft de laadtoestand van de accu (A 9) aan.
Druk op de toets van de laadindicator (G 21) op de bovenste stang.
De laadtoestand van de accu wordt aangeduid met de daartoe voorziene LED's die beginnen te branden.
Drie LED's branden (rood, oranje en groen): accu geladen
Twee LED's branden (rood en oranje): accu gedeeltelijk geladen
Eén LED brandt (rood):
accu moet worden geladen
Werken met de grasmaaier
Houd rekening met de geluidshinder en de lokale voorschriften.
Regelmatig maaien stimuleert de bladvorming van het gras en doet tegelijkertijd onkruid afsterven. Zo krijgt het gazon na elke maaibeurt grotere densiteit en ontstaat een gazon dat gelijkmatig tegen belasting bestand is.
De eerste maaibeurt gebeurt ongeveer in april bij een grashoogte van 70-80 mm. In de groeiperiode wordt het gras minstens eenmaal per week gemaaid.
- Beweeg het apparaat in wandeltempo in zo recht mogelijke banen. Om naadloze banen te maaien, moeten de banen elkaar steeds enkele centimeters overlappen.
- Kies een gepaste maaihoogte, zodat het apparaat niet wordt overbelast. An-
ders kan de motor beschadigd raken.
- Werk op een helling steeds in dwarsrichting. Ga uiterst voorzichtig te werk tijdens het achteruit stappen en het trekken van het apparaat.
- Reinig het apparaat na elk gebruik, zoals beschreven in hoofdstuk „Reiniging/onderhoud”.
Nadat het apparaat is uitgeschakeld, draait het mes nog enkele seconden verder. Raak het draaiende mes niet aan. Er bestaat een risico op verwondingen.
Reiniging/onderhoud
Laat werkzaamheden die niet in deze handleiding zijn beschreven, uitvoeren door een door ons goedgekeurd servicebedrijf. Gebruik uitsluitend originele onderdelen.
Draag handschoenen als u het mes hanteert.
Schakel het apparaat uit, trek de contactsleutel uit (10) en wacht tot het mes tot stilstand is gekomen.
Algemene reiniging en onderhoud
Spuit het apparaat niet schoon met water. Er bestaat gevaar op elektrische schok.
- Houd het apparaat steeds schoon. Gebruik voor het reinigen een borstel of doek maar geen reinigings- of oplosmiddelen.
NL BE
- Verwijder na het maaien alle vastklevende plantenresten van de wielen, de ventilatieopeningen, de grasuitworpopening en de messen met behulp van een stukje hout of plastic. Gebruik geen harde of scherpe voorwerpen, want deze kunnen het apparaat beschadigen.
- Controleer het apparaat voor elk gebruik op duidelijke gebreken zoals losse, versleten of beschadigde onderdelen. Controleer of alle moeren, bouten en schroeven goed vastzitten.
- Controleer de afdekkingen en veiligheidsvoorzieningen op schade en losse zit. Vervang ze indien nodig.
H Mes vervangen
Als het mes niet meer scherp is, kan het door een vakbedrijf worden geslepen. Als het mes beschadigd of vervormd is, dan moet het worden vervangen.
- Draai het apparaat om.
- Doe stevige handschoenen aan en houd het mes (23) vast. Draai de mesbout (24) met behulp van een steeksleutel (SW14) rechtsom los van de motoras (25).
- Monteer het nieuwe mes (23) in omgekeerde volgorde. Zorg ervoor dat het mes (23) juist is gepositioneerd (zie afbeelding H) en dat de mesbout (24) stevig aangespannen is.
K Opslag
Maak de klemhendels (2+5) los en klap de bovenste stang (1) en de onderste stang (3) samen, zodat het apparaat minder ruimte in beslag neemt. De kabels van het apparaat mogen daarbij niet worden ingeklemd.
- Bewaar het apparaat op een droge plek buiten het bereik van kinderen.
- Laat de motor afkoelen voordat u het apparaat in een gesloten ruimte opbergt.
- Neem de batterij uit het apparaat als u het apparaat gedurende langere tijd niet zult gebruiken (bv. tijdens de winter).
We nemen geen aansprakelijkheid op voor schade die voortvloeit uit onze apparaten als deze schade is veroorzaakt door ondeskundige reparaties of het gebruik van niet-originele reserveonderdelen of door oneigenlijk gebruik van het apparaat.
Afval/ milieubescherming
Neem de accu uit het apparaat en lever het apparaat, de accu, toebehoren en verpakking in voor een milieuvriendelijke verwerking.
Elektrische apparaten horen niet bij het huisvuil.
Werp de accu's niet bij het huisvuil, in het vuur (ontploffingsgevaar) of in het water. Beschadigde accu's kunnen het milieu en uw gezondheid schaden als er giftige dampen of vloeistoffen ontsnappen.
- Lever uw apparaat in bij een recycle-punt. De gebruikte kunststof en metalen delen kunnen per soort worden gescheiden en zo geschikt worden gemaakt voor hergebruik. Voor vragen hieromtrent kunt u terecht bij ons servicecenter.
- Voer accu's in ontladen toestand en volgens lokale voorschriften af. Geef
batterijen af op een inzamelpunt voor
oude batterijen, vanwaar ze worden
meegegeven voor een milieuvriende-
lijke recyclage. Vraag hiervoor raad bij
uw plaatselijke afvalmaatschappij of bij
ons servicecenter.
- De afvoer van uw ingezonden defecte apparaten voeren we gratis uit.
- Deponeer gemaaid gras niet in bij het huisvuil maar verwerkt het als compost of verdeel het als een laag mulch onder struiken en bomen.
Reserveonderdelen/ Accessoires
Reserveonderdelen en accessoires
verkrijgt u op
www.grizzly-service.eu
Ondervindt u problemen bij het orderproces, gebruik dan het contactformulier. Bij andere vragen neemt u contact op met het "Service-Center" (zie pag. 76).
Vervangend mes ....13700243
Grass collection box....91105345
Opsporing van fouten
| Probleem | Mogelijke oorzaak | Oplossing van de fout |
| Apparaat start niet | Accu (9) leeg | Accu opladen (aparte gebruiksaanwijzing voor accu en lader raadplegen) |
| Accu (9) niet geplaatst | Accu plaatsen (aparte gebruiksaanwijzing voor accu en lader raadplegen) |
| Ontgrendelknop (16) en starthefboom (17) defect | Reparatie door service-center |
| Motor defect |
| Gras te lang | Grotere snoeihoogte instellen. Door te duwen op de hoofdigger van de beugelhandgreep (1) de voorwielen lichtjes optillen. |
| Motor valt stil | Blokkering door vreemd voorwerp | Vreemd voorwerp verwijderen |
| Werkresultaat niet bevredigend of motor werkt moeilijk | Snoeihoogte te laag Snoeihoogte instellen |
| Mes (23) stomp | Mes laten slijpen of uitwisselen |
| Mesbereik verstopt Apparaat reinigen |
| Mes (23) foutief gemonteerd | Mes correct monteren |
| Mes roteert niet | Mes (23) door gras geblokkeerd | Gras verwijderen |
| Messchroef (24) los | Messchroef vast aandraaien |
| Abnormale geluiden, gerammel of trillingen | Messchroef (24) los | Messchroef vast aandraaien |
| Mes (23) beschadigd | Mes uitwisselen |
Garantie
Geachte cliënte, geachte klant,
U krijgt op dit apparaat 3 jaar garantie, te
rekenen vanaf de datum van aankoop.
Ingeval van gebreken aan dit product heeft
u tegenover de verkoper van het product
wettelijke rechten. Deze wettelijke rechten
worden door onze hierna beschreven ga-
rantie niet beperkt.
Garantievoorwaarden
De garantietermijn begint met de datum van aankoop. Gelieve de originele kassabon goed te bewaren. Dit document wordt als bewijs van de aankoop benodigd.
Indien er zich binnen drie jaar, te rekenen vanaf de datum van aankoop van dit product, een materiaal- of fabricagefout voordoet, wordt het product door ons – naar onze keuze – voor u gratis gerepareerd of vervangen. Deze garantievergoeding stelt voorop dat binnen de termijn van drie jaar het defecte apparaat en het bewijs van aankoop (kassabon) voorgelegd en dat schriftelijk kort beschreven wordt, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft.
Als het defect door onze garantie gedekt is, krijgt u het gerepareerde of een nieuw product terug. Met herstelling of uitwisseling van het product begint er geen nieuwe garantieperiode.
Garantieperiode en wettelijke kwaliteitsgarantie
De garantieperiode wordt door de garantievergoeding niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij de aankoop bestaande beschadigingen en gebreken moeten onmiddellijk na het uitpakken gemeld worden. Na het verstrijken van de garantieperiode tot stand komende reparaties worden tegen verplichte betaling van de kosten uitgevoerd.
Omvang van de garantie
Het apparaat werd volgens strikte kwaliteitsrichtlijnen zorgvuldig geproduceerd en vóór aflevering nauwgezet getest.
De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is niet van toepassing op productonderdelen, die aan een normale slijtage blootgesteld zijn en daarom als aan slijtage onderhevige onderdelen beschouwd kunnen worden (b.v. Mes, Mesbout) of op beschadigingen aan breekbare onderdelen (b.v. schakelaars).
Deze garantie valt weg wanneer het product beschadigd, niet oordeelkundig gebruikt of niet onderhouden werd. Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwijzing vermelde aanwijzingen nauwgezet in acht genomen te worden. Gebruiksdoeleinden en handelingen, die in de gebruiksaanwijzing afgeraden worden of waarvoor gewaarschuwd wordt, dienen onvoorwaardelijk vermeden te worden.
Het product is uitsluitend voor het privé- en niet voor het commerciële gebruik bestemd. Bij een verkeerde of onoordeelkundige behandeling, toepassing van geweld en bij ingrepen, die niet door het door ons geautoriseerde servicefiliaal doorgevoerd werden, valt de garantie weg.
Afhandeling ingeval van garantie
Gelieve aan de volgende aanwijzingen
gevolg te geven om een snelle behandeling van uw verzoek te garanderen:
- Gelieve voor alle aanvragen de kassabon en het artikelnummer (IAN 330877_1907) als bewijs van de aankoop klaar te houden.
NL BE
- Gelieve het artikelnummer uit het typeplaatje, een gravering, op de voorpagina van uw handleiding (onderaan links) of als sticker aan de achter- of onderzijde af te leiden.
- Indien er zich functiefouten of andere gebreken voordien, contacteert u in eerste instantie de hierna vernoemde serviceafdeling telefonisch of per e-mail. U krijgt dan bijkomende informatie over de afhandeling van uw klacht.
- Een als defect geregistreerd product kunt u, na overleg met onze klantenservice, mits toevoeging van het bewijs van aankoop (kassabon) en de vermelding, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft, voor u franco naar het u medegedeelde serviceadres zenden. Om problemen bij de acceptatie en extra kosten te vermijden, maakt u onvoorwaardelijk uitsluitend gebruik van het adres, dat u medegedeeld wordt. Zorg ervoor dat de verzending niet ongefrankeerd, als volumegoed, per expresse of via een andere speciale verzendingswijze plaatsvindt. Gelieve het apparaat met inbegrip van alle bij de aankoop bijgeleverde accessoires in te zenden en voor een voldoende veilige transportverpakking te zorgen.
Reparatieservice
U kunt reparaties, die niet onder de garantie vallen, tegen berekening door ons servicefiliaal laten doorvoeren. Zij maakt graag voor u een kostenraming op.
Wij kunnen uitsluitend apparaten behandelen, die voldoende verpakt en gefrankeerd ingezonden werden.
Opgelet: Gelieve uw apparaat gereinigd en met een aanwijzing op het defect naar ons servicefiliaal te zenden.
Ongefrankeerd – als volumegoed, per expresse of via een andere speciale verzendingswijze – ingezonden apparaten worden niet geaccepteerd.
De afvalverwerking van uw defecte ingezonden apparaten voeren wij gratis door.
Service-Center
NL Service Nederland
Tel.: 0900 0400223
(0,10 EUR/Min.)
E-Mail: grizzly@lidl.nl
IAN 330877_1907
BE Service België
Tel.: 070 270 171
(0,15 EUR/Min.)
E-Mail: grizzly@lidl.be
IAN 330877_1907
Importeur
Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.
 Vertaling van de originele CE-conformiteitsverklaring |
| Hiermede bevestigen wij dat de 40 volt accu-gazonmaaierbouwserie PRMA 40-Li A2Serienummer 202001000001 - 202001044044is overeenkomstig met de hierna volgende, van toepassing zijnde EU-richtlijnen: |
| 2006/42/EC • 2014/30/EU • 2000/14/EC • 2005/88/EC • 2011/65/EU* |
| Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstemming gebrachte normen en nationale normen en bepalingen toegepast: |
| EN 55014-1:2017 • EN 55014-2:2015 • EN 62233:2008EN 60335-1:2012/A13:2017 • EN 60335-2-77:2010 • EN 62321:2009 |
| Bovendien wordt in overeenstemming met de geluidsemissierichtlijn 2000/14/EC be-vestigd:Akoestisch niveau:gegarandeerd: 89 dB(A)gemeten: 87 dB(A)Toegepaste conformiteitbeoordelingsprocedure in overeenstemming met Annex VI/2000/14/ECBenoemde instantie: TÜV SÜD Industrie Service GmbH (NB 0036) |
| De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant: |
| CE Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany13.01.2020 | Christian FrankDocumentatiegelastigde |
* Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten
