BEDIENUNGSANLEITUNG PRMA 40Li A2 PARKSIDE
40 Volt Akku-Rasenmäher
Originalbetriebsanleitung
FR BE
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.
GB IE

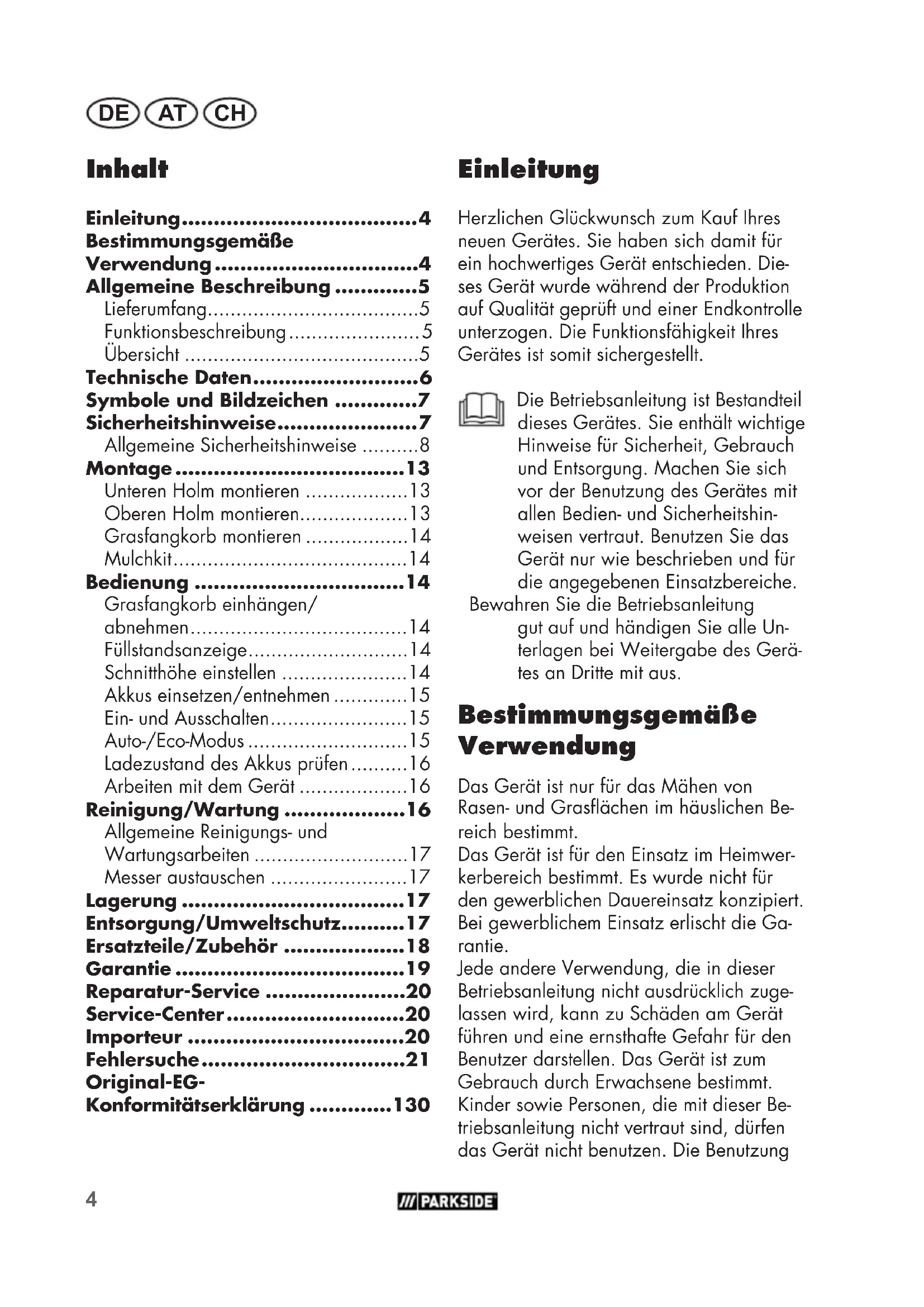

DE / AT / CH Originalbetriebsanleitung Seite
Allgemeine Beschreibung ....5
Lieferumfang....5
Funktionsbeschreibung 5
Übersicht 5
Technische Daten......6
Symbole und Bildzeichen .....7
Sicherheitshinweise......7
Allgemeine Sicherheitshinweise .....8
Montage 13
Unteren Holm montieren 13
Oberen Holm montieren....13
Grasfangkorb montieren 14
Mulchkit....14
Bedienung 14
Grasfangkorb einhängen/
abnehmen....14
Füllstandsanzeige....14
Schnitthöhe einstellen 14
Akkus einsetzen/entnehmen .....15
Ein- und Ausschalten....15
Auto-/Eco-Modus 15
Ladezustand des Akkus prüfen......16
Arbeiten mit dem Gerät 16
Reinigung/Wartung ......16
Allgemeine Reinigungs- und
Wartungsarbeiten ....17
Messer austauschen 17
Lagerung 17
Entsorgung/Umweltschutz......17
Ersatzteile/Zubehör ......18
Garantie 19
Reparatur-Service ......20
Konformitätserklärung ......130
Einleitung
Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt.
Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche.
Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.
Bestimmungsgemäße Verwendung
Das Gerät ist nur für das Mähen von Rasen- und Grasflächen im häuslichen Bereich bestimmt.
Das Gerät ist für den Einsatz im Heimwerkerbereich bestimmt. Es wurde nicht für den gewerblichen Dauereinsatz konzipiert. Bei gewerblichem Einsatz erlischt die Garantie.
Jede andere Verwendung, die in dieser Betriebsanleitung nicht ausdrücklich zuge- lassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt.
Kinder sowie Personen, die mit dieser Betriebsanleitung nicht vertraut sind, dürfen das Gerät nicht benutzen. Die Benutzung
des Gerätes bei Regen oder feuchter Umgebung ist verboten.
Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Das Gerät ist Teil der Serie Parkside X 20 V TEAM und kann mit Akkus der Parkside X 20 V TEAM Serie betrieben werden. Die Akkus dürfen nur mit Ladegeräten der Serie Parkside X 20 V TEAM geladen werden.
Allgemeine Beschreibung
Die Abbildung der wichtigsten Funktionsteile finden Sie auf der vorderen und hinteren Ausklappseite.
Lieferumfang
Nehmen Sie das Gerät vorsichtig aus der Packung und prüfen Sie, ob die nachfolgenden Teile vollständig sind:
- Akku-Rasenmäher und oberer Holm
- Unterer Holm
- Grasfangkorb
- Handgriff-Grasfangkorb
- 2 Kabelhalter
- 2 Spannhebel mit Beilagscheiben und Schrauben zur Befestigung des oberen Holms
- Mulchkit
- Originalbetriebsanleitung
Akkus und Ladegerät sind nicht im Lieferumfang enthalten.
Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.
Funktionsbeschreibung
Der Akku-Rasenmäher besitzt ein parallel zur Schnittebene sich drehendes Schneidwerkzeug. Er ist mit einem leistungsstarken Elektromotor, einem robusten Kunststoffgehäuse, einem Sicherheitsschalter, einem Prallschutz und einem Grasfangkorb ausgestattet. Zusätzlich ist das Gerät 7-fach höhenverstellbar und hat leichtgängige Räder. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.
Übersicht
1 Oberer Holm
2 Spannhebel zur Befestigung
des oberen Holms
3 Unterer Holm
4 Prallschutz
5 Spannhebel zur Befestigung
des unteren Holms
6 Tragegriff
7 Hebel zur
Schnitthöhenverstellung
8 Abdeckung
9 Akkus
9a Entriegelungstaste am Akku
10 Kontaktschlüssel
11 Räder
12 Gerätegehäuse
13 Grasfangkorb
14 Kabelhalter
15 Gerätekabel
16 Entriegelungsknopf
17 Starthebel
18 Mulchkit
18a Bügel am Mulchkit
19 Doppelladegerät
2a Unterlegscheiben
2b Schrauben
DE AT CH
D 13a Kunststofflaschen
13b Grasfangkorb-Gestänge
13c Handgriff-Grasfangkorb
20 Auto-/Eco-Schalttaster
21 Taste zur Ladezustandsanzeige
22 Akku-Ladezustandsanzeige
H 23 Messer
24 Messerschraube
25 Motorspindel
E 26 Füllstandsanzeige
Technische Daten
40 Volt Akku-Rasenmäher ..PRMA 40-Li A2
Motorspannung U ....40 V ===; (2x 20V)
Motorstrom I....16 A
Leerlaufdrehzahl n₁....2900 min¹
Leerlaufdrehzahl n₂....3300 min¹
Schnittbreite....430 mm
Schnitthöhe....7-fach verstellbar;
25/30/38/45/55/65/75 mm
Schutzklasse....III
Schutzart....IPX1
Gewicht
(ohne Akkus und Ladegerät) ..... 16,2 kg
Volumen Grasfangkorb ..... 50 l
Schalldruckpegel (L_pA) ....76,2 dB(A); K_pA = 3 dB
Schallleistungspegel ( L_WA )
gemessen.....87 dB(A); K_WA = 2,33 dB
garantiert.....89 dB(A)
Vibration ( a_h ) am Bügelgriff
rechts .... 0,64 m/s²; K=1,5 m/s²
links .... 0,56 m/s²; K=1,5 m/s²
Achtung! Eine aktuelle Liste der Akkukompatibilität finden Sie unter: www.lidl.de/akku
Dieses Gerät kann ausschließlich mit folgenden Akkus betrieben werden: PAP 20 A1, PAP 20 A2, PAP 20 A3. Dieses Akkus dürfen mit folgenden Ladegeräten geladen werden: PLG 20 A1, PLG 20 A3, PDSLG 20 A1.
Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt.
Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.
Warnung:
Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird. Versuchen Sie die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).
Symbole und Bildzeichen
Bildzeichen auf dem Gerät
Achtung!
Gefahr durch elektrischen Schlag!
Lesen Sie die Betriebsanleitung auf-
merksam durch.
Verletzungsgefahr durch weggeschleuderte Teile
Umstehende Personen von dem Gerät fernhalten
Vorsicht - Scharfe Schneidmesser!
Füße und Hände fernhalten. Verletzungsgefahr!
Achtung!
Nachlauf des Rasenmähermessers
Motor ausschalten und Kontaktschlüssel ziehen vor Einstellungs- oder Reinigungsarbeiten
Tragen Sie Augen-
und Gehörschutz.
Setzen Sie das Gerät nicht der Feuchtigkeit aus.
Angabe des Schallleistungspegels L_WA in dB
Elektrogeräte gehören nicht in den Hausmüll.
Schnittkreis
Ladezustandsanzeige und Auto-/ Eco-Schalttaster am Bügelgriff
Füllstandsanzeige am Grasfangkorb
GO
Füllstandsanzeige geöffnet: Grasfangkorb leer
STOP
Füllstandsanzeige geschlossen: Grasfangkorb gefüllt
Symbole in der Betriebsanleitung
Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.
Gebotszeichen mit Angaben zur Verhütung von Schäden.
Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.
Lesen Sie die Betriebsanleitung auf-
merksam durch.
Tragen Sie Schutzhandschuhe.
Sicherheitshinweise
Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gerät.
Allgemeine Sicherheitshinweise
WICHTIG
LESEN SIE DIE GEBRAUCHS-
ANWEISUNG SORGFÄLTIG.
GEBRAUCHSANWEISUNG
ZUM NACHLESEN AUFBE-
WAHREN.
Dieses Gerät kann bei unsachgemäßem Gebrauch ernsthafte Verletzungen verursachen. Um Personen- und Sachschäden zu vermeiden, lesen und beachten Sie unbedingt die folgenden Sicherheitshinweise und machen Sie sich mit allen Bedienteilen gut vertraut.
- Lesen Sie die Gebrauchsanweisung sorgfältig.
- Dieses Gerät darf nicht von Kindern benutzt werden. Kinder sollten beaufsichtigt werden, damit sie nicht mit dem Gerät spielen. Reinigung und Wartung darf nicht von Kindern durchgeführt werden.
- Dieses Gerät kann von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs
des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
Vorbereitung:
- Erlauben Sie niemals Kindern oder anderen Personen, die die Betriebsanleitung nicht kennen, das Gerät zu benutzen. Örtliche Bestimmungen können das Mindestalter der Bedienungsperson festlegen.
- Setzen Sie das Gerät niemals ein, während Personen, besonders Kinder und Haustiere, in der Nähe sind. Kinder dürfen nicht mit dem Gerät spielen.
- Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.
- Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird und entfernen Sie Steine, Stöcke, Drähte oder andere Fremdkörper, die erfasst und weggeschleudert werden können.
- Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle und eine robuste, lange Hose. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen tragen. Vermeiden Sie das Tragen loser Kleidung oder
Kleidung mit hängenden Schnüren oder Gürteln.
- Vor dem Gebrauch ist immer durch Sichtkontrolle zu prüfen, ob die Schneidmesser, Befestigungsbolzen und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Benutzen Sie das Gerät nicht, wenn Schutz-einrichtungen (z. B. Prallschutz oder Grasfangkorb), Teile der Schneideinrichtung oder Bolzen fehlen, abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Schneidmesser und Befestigungsbolzen dürfen zur Vermeidung einer Unwucht nur satzweise ausgetauscht werden.
- Seien Sie vorsichtig bei Geräten mit mehreren Schneidwerkzeugen, da die Bewegung eines Messers zur Rotation der übrigen Messer führen kann.
- Benutzen Sie nur Ersatz- und Zubehörteile, die vom Hersteller geliefert und empfohlen werden. Der Einsatz von Fremdteilen führt zum sofortigen Verlust des Garantieanspruches.
- Abgenutzte oder beschädigte Hinweisschilder müssen ersetzt werden.
Arbeiten mit dem Gerät:
Führen Sie Füße und Hände
beim Arbeiten nicht in die
Nähe oder unter rotierende Teile. Es besteht Verletzungsgefahr!
- Schalten Sie den Motor nach Anweisung ein und nur dann, wenn Ihre Füße in sicherem Abstand von den Schneidwerkzeugen sind.
- Benutzen Sie das Gerät nicht bei Regen, bei schlechter Witterung, in feuchter Umgebung oder an nassem Rasen. Arbeiten Sie nur bei Tageslicht oder guter Beleuchtung.
- Arbeiten Sie mit dem Gerät nicht, wenn Sie müde oder un-konzentriert sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immer rechtzeitig eine Arbeitspause ein. Gehen Sie mit Vernunft an die Arbeit.
- Achten Sie beim Arbeiten auf einen sicheren Stand, insbesondere an Hängen. Arbeiten Sie immer quer zum Hang, niemals auf- oder abwärts. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern. Arbeiten Sie nicht an übermäßig steilen Hängen.
- Führen Sie das Gerät nur im Schritttempo. Seien Sie besonders vorsichtig, wenn Sie das Gerät umkehren, zu sich heranziehen oder rückwärtsgehen.
DE AT CH
- Schalten Sie das Gerät mit Vorsicht entsprechend den Anweisungen in dieser Betriebsanleitung ein. Achten Sie auf ausreichenden Abstand der Füße zu rotierenden Messern.
- Kippen Sie das Gerät nicht beim Starten, außer wenn dies beim Anlaufen in hohem Gras erforderlich ist. In diesem Fall kippen Sie das Gerät durch Drücken des Griffholms so, dass die Vorderräder des Geräts leicht angehoben werden. Überprüfen Sie immer, dass sich beide Hände in Arbeitsstellung befinden, bevor das Gerät wieder auf den Boden zurückgestellt wird.
- Arbeiten Sie nie ohne Grasfangkorb oder Prallschutz. Halten Sie sich immer entfernt von der Auswurföffnung.
- Starten Sie den Motor nicht, wenn Sie vor dem Auswurfschacht stehen.
Achtung Gefahr! Messer läuft nach. Es besteht Verletzungsgefahr.
- Das Gerät darf nicht angehoben oder transportiert werden, solange der Motor läuft. Schalten Sie das Gerät ab, wenn es zum Transport gekippt werden muss, wenn andere Flächen als Rasen überquert werden und
wenn das Gerät zu und von den zu mähenden Flächen gebracht wird.
- Halten Sie die Grasauswurföffnung stets sauber und frei. Entfernen Sie Schnittgut nur im Stillstand des Gerätes.
- Hinterlassen Sie das Gerät nie unbeaufsichtigt am Arbeitsplatz.
- Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Verwenden Sie das Gerät nie mit beschädigten Schutzeinrichtungen oder Abschirmungen oder fehlenden Sicherheitseinrichtungen wie Ablenk- und/oder Grasfangeinrichtungen.
- Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebenen Leistungsbereich und ändern Sie nicht die Reglereinstellungen am Motor. Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für die es nicht bestimmt ist.
- Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oderExplosionsgefahr.
- Schalten Sie das Gerät aus, ziehen Sie den Kontaktschlüssel ab und entnehmen Sie die Akkus.
Vergewissern Sie sich, dass alle beweglichen Teile stillstehen:
- immer, wenn Sie das Gerät verlassen und wenn es nicht verwendet wird,
- bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen,
- bevor Sie das Gerät überprüfen, reinigen oder daran arbeiten,
- wenn ein Fremdkörper getroffen wurde. Suchen Sie nach Beschädigungen am Gerät und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Gerät arbeiten,
- Falls das Gerät anfängt ungewöhnlich stark zu vibrieren, ist eine sofortige Überprüfung erforderlich.
- Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind.
- Suchen Sie das Gerät nach eventuellen Beschädigungen ab.
- Führen Sie die erforderlichen Reparaturen beschädigter Teile durch.
- Bringen Sie Hände oder Füße niemals in die Nähe oder unter rotierende Teile. Stellen Sie sich nie vor die Grasauswurföffnung.
- Ziehen Sie den Stromkreisunterbrecher/Kontaktschlüssel immer wenn,:
- Sie sich vom Gartengerät entfernen, vor dem Beseitigen von Blockierungen,
- wenn Sie das Gartengerät überprüfen, reinigen oder an ihm arbeiten,
- nach der Kollision mit einem Fremdkörper. Überprüfen Sie das Gerät sofort auf Beschädigungen und lassen Sie es wenn notwendig reparieren,
- wenn das Gartengerät ungewöhnlich zu vibrieren beginnt (unverzüglich prüfen!).
- Beim Starten oder Anlassen des Motors darf der Rasenmäher nicht gekippt werden, es sei denn, der Rasenmäher muss bei dem Vorgang angehoben werden. In diesem Fall kippen Sie ihn nur so weit, wie es unbedingt erforderlich ist, und heben Sie nur die vom Benutzer abgewandte Seite hoch.
Wartung und Lagerung:
- Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen.
- Achten Sie beim Warten der Schneidmesser darauf, dass selbst dann, wenn die Spannungsquelle abgeschaltet ist, die Schneidmesser bewegt werden können.
DE AT CH
- Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszu-
- Versuchen Sie nicht das Gerät selbst zu reparieren, es sei denn, Sie besitzen hierfür eine Ausbildung. Sämtliche Arbeiten, die nicht in dieser Betriebsanleitung angegeben werden, dürfen nur von Kundendienststellen ausgeführt werden, die von uns dazu ermächtigt sind.
- Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.
- Behandeln Sie Ihr Gerät mit Sorgfalt. Halten Sie die Werkzeuge scharf und sauber, um besser und sicherer arbeiten zu können. Befolgen Sie die Wartungsvorschriften.
- Tragen Sie Schutzhandschuhe, wenn Sie die Schneideinrichtung wechseln.
- Überprüfen Sie die Grasfang-einrichtung regelmäßig auf Verschleiß und Verformungen. Ersetzen Sie aus Sicherheits-gründen verschlissene oder be-schädigte Teile. Seien Sie beim Einstellen der Messer besonders vorsichtig, damit Ihre Finger nicht zwischen den rotierenden Messern und feststehenden Tei-
len der Maschine eingeklemmt werden.
- Überprüfen Sie, dass nur Ersatzschneidwerkzeuge verwendet werden, die vom Hersteller zugelassen sind.
- Verwenden Sie kein Zubehör welches nicht von PARKSIDE empfohlen wurde. Dies kann zu elektrischem Schlag oder Feuer führen.
Elektrische Sicherheit:
- Der Anschlussstecker des Ladegerätes muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
- Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
- Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
Beachten Sie die Sicherheitshinweise und Hinweise zum Aufladen und der korrekten Verwendung, die in der Betriebsanleitung Ihres Akkus und Ladegeräts der Serie Parkside X 20 V Team gegeben sind. Eine detaillierte Beschreibung zum La-devorgang und weitere Informationen finden Sie in dieser separaten Bedienungsanleitung.
Montage
- Führen Sie nur Arbeiten aus, die Sie sich selbst zutrauen.
- Bei Unsicherheiten wenden Sie sich an einen Fachmann oder direkt an unseren Service.
Unteren Holm montieren
- Klappen Sie den unteren Holm (3) nach oben.
- Drehen Sie die unteren Spannhebel (5) im Uhrzeigersinn fest.
- Verriegeln Sie die Spannhebel (5), indem Sie diese in Richtung des unteren Holms (3) drücken. Die Spannhebel müssen so angezogen sein und so am Holm anliegen, dass ein Spannen mit mittlerer Kraft erfolgen kann. Wenn dies nicht gelingt, drehen Sie den Spannhebel weiter im Uhrzeigersinn oder lockern Sie ihn gegen den Uhrzeigersinn.
Oberen Holm montieren
- Befestigen Sie den oberen Holm (1) mit den beiliegenden Schrauben (2b), den Unterlegscheiben (2a) und den oberen Spannhebeln (2) rechts und links am unteren Holm (3). Der Entriegelungsknopf (16) muss sich in Mährichtung rechts befinden. Es sind zwei Positionen möglich.
- Drehen Sie die Spannhebel (2) im Uhrzeigersinn fest.
- Verriegeln Sie die Spannhebel (2), indem Sie diese in Richtung Holm (3) drücken. Die Spannhebel müssen so am Holm anliegen, dass ein Spannen mit mittlerer Kraft erfolgen kann.
Wenn dies nicht gelingt, drehen Sie den Spannhebel weiter im Uhrzeigersinn oder lockern Sie ihn gegen den Uhrzeigersinn (siehe kleines Bild).
- Kabelhalter einklipsen:
Klipsen Sie die Kabelhalter (14) am oberen (1) und unteren (3) Holm ein und fixieren Sie damit das Gerätekabel (15). Am Ende des unteren Holms (3) können Sie das Gerätekabel (15) in einen bestehenden Kabelhalter durchführen.
Die Kabelhalter (14) sind bei Lieferung bereits am oberen (1) und unteren (3) Holm eingeklipst.
Lösen Sie die Spannhebel (2+5) und klappen Sie den oberen Holm (1) und den unteren Holm (3) zusammen, damit das Gerät weniger Platz beansprucht. Die Gerätekabel dürfen dabei nicht eingeklemmt werden.
Grasfangkorb montieren
- Klipsen Sie den Handgriff (13c) des Grasfangkorbs (13) in die Oberseite des Grasfangkorbs (13) ein.
- Stülpen Sie die Kunststofflaschen (13a) des Grasfangkorbs (13) über das Grasfangkorb-Gestänge (13b).
J Mulchkit
Mulchkit anbringen
- Entfernen Sie den Grasfangkorb, falls eingesetzt.
- Heben Sie den Prallschutz an.
- Schieben Sie das Mulchkit (18) ein.
Der Bügel (18a) rastet ein.
Mulchkit entnehmen
- Drücken Sie den Bügel (18a) am Mulchkit ein und entnehmen Sie das Mulchkit (18).
Bedienung
Einstellungen am Gerät dürfen nur bei abgeschaltetem Motor und stillstehendem Messer vorgenommen werden. Es besteht die Gefahr von Personenschäden.
Schalten Sie das Gerät aus, ziehen Sie den Kontaktschlüssel (10) und warten Sie den Stillstand des Messers ab.
E Grasfangkorb einhängen/abnehmen
-
Zum Einhängen des Grasfangkorbes (13) heben Sie den Prallschutz (4) an und hängen den Grasfangkorb (13) in beide Aufnahmen ein.
-
Klappen Sie den Prallschutz (4) auf den Grasfangkorb (13). Er hält den Grasfangkorb an richtiger Position.
- Zum Abnehmen des Grasfangkorbes (13) heben Sie den Prallschutz (4) an und hängen den Grasfangkorb (13) aus. Klappen Sie den Prallschutz (4) an das Gerätegehäuse (12) zurück.
Mit dem Gerät darf nicht ohne Prallschutz oder Grasfangkorb gearbeitet werden. Es besteht Verletzungsgefahr.
Füllstandsanzeige
Oberhalb am Grasfangkorb (E 13) ist eine Füllstandsanzeige (26) angebracht.
GO
Füllstandsanzeige geöffnet: Grasfangkorb leer
STOP
Füllstandsanzeige geschlossen: Grasfangkorb gefüllt
Schnitthöhe einstellen
Das Gerät besitzt 7 Positionen zur Einstellung der Schnitthöhe:
25/30/38 mm - geringe Schnitthöhe
45/55 mm - mittlere Schnitthöhe
65/75 mm - große Schnitthöhe
- Fassen Sie den Tragegriff (A 6) und heben Sie das Gerät an, bzw. drücken Sie das Gerät nach unten.
- Greifen Sie den Hebel (7) zur Schnitthöhenverstellung und führen Sie ihn an der Rasterung vorbei auf die gewünschte Einstellung der Schnitthöhe.
Die richtige Schnitthöhe beträgt bei einem Zierrasen etwa 25 - 45 mm, bei einem Nutzrasen etwa 45 - 65 mm.
Für den ersten Schnitt in der Saison sollte eine große Schnitthöhe gewählt werden.
Akkus einsetzen/ entnehmen
Schalten Sie das Gerät aus, ziehen Sie den Kontaktschlüssel (10) und warten Sie den Stillstand des Messers ab.
- Zum Herausnehmen der Akkus (9) aus dem Gerät drücken Sie die Entriegelungstaste (9a) am Akku und ziehen die Akkus heraus.
- Zum Einsetzen des Akkus (9) schieben Sie die Akkus entlang der Führungsschiene in das Gerät. Er rastet hörbar ein.
Ein- und Ausschalten
Der Akku-Rasenmäher kann nur mit zwei eingesetzten Akkus der Serie Parkside X 20 V Team betrieben werden.
-
Stellen Sie das Gerät auf eine ebene Fläche.
-
Heben Sie die Abdeckung (A 8) am Gerätegehäuse an und schieben Sie die geladenen Akkus (9) entlang der Führungsschiene in das Gerät. Sie rasten hörbar ein.
- Stecken Sie den Kontaktschlüssel (10) in die dafür vorgesehene Öffnung neben den Akkus (9). Der Kontaktschlüssel kann nur in einer Position eingesteckt werden. Achten Sie auf die Führungsrille an der Öffnung neben
den Akkus und am Kontaktschlüssel (10) (siehe kleines Bild 1).
- Achten Sie vor dem Einschalten darauf, dass das Gerät keine Gegenstände berührt.
- Zum Einschalten be-
tätigen Sie den Ent-
riegelungsknopf
(16) und halten die
Sie den Starthebel (Lassen Sie den Entr-
knopf los.
- Zum Ausschalten lassen Sie den Starthebel (17) los.
Aufgrund des intelligenten Energiemanagements läuft der Motor verzögert an.
Nach dem Ausschalten des Gerätes dreht sich das Messer noch für einige Sekunden. Berühren Sie das laufende Messer nicht. Es besteht die Gefahr von Personenschäden.
Auto-/Eco-Modus
Der Akku-Rasenmäher läuft beim Start automatisch im zuletzt verwendeten Modus an. Durch Drücken des Auto-/Eco-Schaltasters (20) können Sie zwischen Auto- und Eco-Modus wechseln.
Durch das Leuchten des Auto- bzw. Eco-Lämpchens sehen Sie, in welchem Modus sich der Akku-Rasenmäher befindet.
Auto-Modus: Der Akku-Rasenmäher passt die Motordrehzahl entsprechend der Belastung an.
DE AT CH
Eco-Modus: Der Akku-Rasenmäher läuft mit der niedrigsten Drehzahl für maximale Akkulaufzeit.
Ladezustand des Akkus prüfen
Die Ladezustandsanzeige (G 22) signalisiert den Ladezustand der Akkus (9).
Drücken Sie die Taste zur Ladezustandsanzeige (G 21) am oberen Holm.
Der Ladezustand der Akkus wird durch Aufleuchten der entsprechenden LED-Leuchten angezeigt.
3 LEDs leuchten (rot, orange und grün):
Akku geladen
2 LEDs leuchten (rot und orange):
Akku teilweise geladen
1 LED leuchtet (rot):
Akku muss geladen werden
Arbeiten mit dem Gerät
Beachten Sie den Lärmschutz und örtliche Vorschriften.
Regelmäßiges Mähen regt die Graspflanze zu einer verstärkten Blattbildung an, lässt aber gleichzeitig Unkrautpflanzen absterben. Daher wird der Rasen nach jedem Mähvorgang dichter und es entsteht ein gleichmäßig belastbarer Rasen.
Der erste Schnitt erfolgt ab etwa April bei einer Aufwuchshöhe von 70 - 80 mm. In der Hauptvegetationszeit wird der Rasen mindestens einmal pro Woche gemäht.
- Führen Sie das Gerät im Schritttempo in möglichst geraden Bahnen. Für ein lückenloses Mähen sollten sich die
Bahnen immer um wenige Zentimeter überlappen.
- Stellen Sie die Schnitthöhe so ein, dass das Gerät nicht überlastet wird. Andernfalls kann der Motor beschädigt werden.
- Arbeiten Sie an Hängen immer quer zum Hang. Seien Sie besonders vorsichtig beim Rückwärtsgehen und Ziehen des Gerätes.
- Reinigen Sie das Gerät nach jedem Einsatz wie im Kapitel „Reinigung/Wartung“ beschrieben.
Nach dem Ausschalten des Gerätes dreht sich das Messer noch für einige Sekunden. Berühren Sie das laufende Messer nicht. Es besteht die Gefahr von Personenschäden.
Reinigung/Wartung
Lassen Sie Arbeiten, die nicht in dieser Betriebsanleitung beschrieben sind, von einer von uns ermächtigten Kundendienststelle durchführen. Verwenden Sie nur Originalteile.
Tragen Sie beim Umgang mit dem Messer Handschuhe.
Schalten Sie das Gerät aus, ziehen Sie den Kontaktschlüssel (A 10) und warten Sie den Stillstand des Messers ab.
Allgemeine Reinigungs- und Wartungsarbeiten
Spritzen Sie das Gerät nicht mit Wasser ab. Es besteht die Gefahr eines elektrischen Schlages.
- Halten Sie das Gerät stets sauber. Verwenden Sie zum Reinigen eine Bürste oder ein Tuch, aber keine Reinigungsbzw. Lösungsmittel.
- Entfernen Sie nach dem Mähen anhaftende Pflanzenreste mit einem Holz- oder Plastikstück von den Rädern, den Lüftungsöffnungen, der Auswurföffnung und dem Messerbereich. Verwenden Sie keine harten oder spitzen Gegenstände, Sie könnten das Gerät beschädigen.
- Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prüfen Sie den festen Sitz aller Muttern, Bolzen und Schrauben.
- Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.
Messer austauschen
Ist das Messer stumpf, so kann es von einer Fachwerkstätte nachgeschliffen werden. Ist das Messer beschädigt oder zeigt eine Unwucht, so muss es ausgewechselt werden.
- Drehen Sie das Gerät um.
-
Benutzen Sie feste Handschuhe und halten Sie das Messer (23) fest. Drehen Sie die Messerschraube (24) gegen den Uhrzeigersinn mit Hilfe eines Schraubenschlüssels (SW14) von der Motorspindel (25).
-
Bauen Sie das neue Messer (23) in umgekehrter Reihenfolge wieder ein. Achten Sie darauf, dass das Messer (23) richtig positioniert (siehe Bild H) und die Messerschraube (24) fest angezogen ist.
Lagerung
Lösen Sie die Spannhebel (2+5) und klappen Sie den oberen Holm (1) und den unteren Holm (3) zusammen, damit das Gerät weniger Platz beansprucht. Die Gerätekabel dürfen dabei nicht eingeklemmt werden.
- Bewahren Sie das Gerät trocken und außerhalb der Reich weite von Kindern auf.
- Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen.
- Nehmen Sie die Akkus vor einer längeren Lagerung (z. B. Überwinterung) aus dem Gerät.
Wir haften nicht für durch unsere Geräte hervorgerufene Schäden, sofern diese durch unsachgemäße Reparatur oder den Einsatz von Nicht-Originalteilen bzw. durch nicht bestimmungsgemäßen Gebrauch verursacht werden.
Entsorgung/ Umweltschutz
Nehmen Sie die Akkus aus dem Gerät und führen Sie Gerät, Akkus, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.
Elektrische Geräte gehören nicht in den Hausmüll.
Werfen Sie die Akkus nicht in den Hausmüll, ins Feuer (Explosionsgefahr) oder ins Wasser. Beschädigte Akkus können der Umwelt und ihrer Gesundheit schaden, wenn giftige Dämpfe oder Flüssigkeiten austreten.
- Geben Sie das Gerät und das Ladegerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.
- Entsorgen Sie Akkus im entladenen Zustand und nach den lokalen Vorschriften. Geben Sie Akkus an einer Altbatteriesammelstelle ab, wo sie einer umweltgerechten Wiederverwertung zugeführt werden. Fragen Sie hierzu Ihren lokalen Müllentsorger oder unser Service-Center.
• Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.
- Werfen Sie geschnittenes Gras nicht in die Mülltonne, sondern führen Sie es der Kompostierung zu oder verteilen Sie es als Mulchschicht unter Sträuchern und Bäumen.
Ersatzteile/Zubehör
Ersatzteile und Zubehör erhalten Sie unter www.grizzly-shop.de oder www.grizzly-service.eu
Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sie bitte das Kontaktformular. Bei weiteren Fragen wenden Sie sich an das „Service-Center“ (siehe Seite 20).
Ersatzmesser....13700243
Grasfangkorb 91105345
Garantie
Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.
Im Falle von Mängeln dieses Gerätes stehen Ihnen gegen den Verkäufer des Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den originalen Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Gerätes ein Material- oder Fabrikationsfehler auf, wird das Gerät von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.
Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum.
Garantiezeit und gesetzliche Mängelansprüche
Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.
Garantieumfang
Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z. B. Messer, Messerschraube) oder für Beschädigungen an zerbrechlichen Teilen (z. B. Schalter).
Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.
Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:
- Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 330877_1907) als Nachweis für den Kauf bereit.
• Die Artikelnummer entnehmen Sie bitte dem Typenschild.
- Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie
DE AT CH
zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.
- Ein als defekt erfasstes Gerät können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.
Reparatur-Service
Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.
Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.
Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.
Nicht angenommen werden unfrei eingeschickte Geräte und Geräte die per Sperrgut, Express oder mit sonstiger Sonderfracht eingesendet werden.
Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.
Service-Center
DE Service Deutschland
Tel: 0800 54 35 111
E-Mail: grizzly@lidl.de
IAN 330877_1907
AT Service Österreich
Tel.: 0820 201 222
(0,15 EUR/Min.)
E-Mail: grizzly@lidl.at
IAN 330877_1907
CH Service Schweiz
Tel.: 0842 665566
(0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: grizzly@lidl.ch
IAN 330877_1907
Importeur
Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
Germany
www.grizzly-service.eu
Fehlersuche
| Problem Mögliche Ursache Fehlerbehebung | |
| Gerät startet nicht | Akku (A 9) entladen | Akku Ladezustand prüfen, Akku aufladen (separate Bedienungsanleitung für Akku und Ladegerät beachten) |
| Akku (A 9) nicht eingesetzt | Akku einsetzen (siehe „Akku einsetzen/entnehmen“) |
| Entriegelungsknopf (A 16) oder Starthebel (A 17) defekt | Reparatur durch Service-Center |
| Motor defekt |
| Gras zu lang | Größere Schnitthöhe einstellen. Durch Drücken des oberen Holms (A 1) die Vorderräder leicht anheben. |
| Motor setzt aus | Blockierung durch Fremdkörper | Fremdkörper entfernen |
| Arbeitsergebnis nicht zufriedenstellend oder Motor arbeitet schwer | Schnitthöhe zu niedrig Größere Schnitthöhe einstellen |
| Messer (H 23) stumpf | Messer schleifen lassen oder austauschen |
| Messerbereich verstopft Gerät reinigen |
| Messer (H 23) falsch montiert | Messer korrekt einbauen |
| Messer rotiert nicht | Messer (H 23) durch Gras blockiert | Gras entfernen |
| Messerschraube (H 24) locker | Messerschraube festziehen |
| Abnorme Geräusche, Klappern oder Vibrationen | Messerschraube (H 24) locker | Messerschraube festziehen |
| Messer (H 23) beschädigt | Messer austauschen |
Contents
Introduction ......22
• Seien Sie vorsichtig bei Ge
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
GERMANY
www.grizzly-service.eu
Trouble Shooting
Stockstädter Straße 20
63762 Großostheim
ALLEMAGNE
www.grizzly-service.eu
Technische gegevens ......61
Symbolen en pictogrammen......62
Beschermingsklasse IPX1
Gewicht (zonder accu en lader) ... 16,2 kg
Volume grasopvangbak ....50 l
Geluidsdrukniveau (L_pA) ....76,2 dB(A); K_pA = 3 dB
Geluidsvermogenniveau (L WA )
gemeten...... 87 dB(A); K WA = 2,33 dB
gegarandeerd...... 89 dB(A)
Vibratie (a _h ) op de bovenste stang
rechts .... 0,64 m/s ^2 ; K= 1,5 m/s ^2 links .... 0,56 m/s ^2 ; K= 1,5 m/s ^2
Stockstädter Straße 20
63762 Großostheim
DUITSLAND
www.grizzly-service.eu
Spis tresci
Wstep....77
Przeznaczenie....77
Opis ogólny....78
Zakres dostawy 78
Stockstädter Straße 20
63762 Großostheim
NIEMCY
www.grizzly-service.eu
Obsah
Úvod....95
Stockstädter Straße 20
63762 Großostheim
Německo
www.grizzly-service.eu
Hledání chyb
Stockstädter Straße 20
63762 Großostheim
NEMECKO
www.grizzly-service.eu
Vyhl'adávanie chýb
 | Original-EG-Konformitätserklärung |
| Hiermit bestätigen wir, dass der 40 Volt Akku-RasenmäherModell: PRMA 40-Li A2Seriennummer202001000001 - 202001044044folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht: |
| 2006/42/EG • 2014/30/EU • 2000/14/EG • 2005/88/EG • 2011/65/EU* |
| Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet: |
| EN 55014-1:2017 • EN 55014-2:2015 • EN 62233:2008EN 60335-1:2012/A13:2017 • EN 60335-2-77:2010 • EN 62321-3-1:2013 |
| Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG bestätigt: Schallleistungspegel:Garantiert: 89 dB(A);Gemessen: 87 dB(A)Angewendetes Konformitätsbewertungsverfahren entsprechend Anh. VI/2000/14/EG Gemeldete Stelle: TÜV SÜD Industrie Service GmbH, Westendstraße 199, 80686 München, Deutschland (NB 0036) |
| Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller: |
| CE Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGERMANY13.01.2020 | Christian FrankDokumentationsbevollmächtigter |
* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
Germany
13.01.2020
Christian Frank
Chargé de documentation
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
Germany
13.01.2020
Christian Frank
Stockstädter Straße 20
DE-63762 Großostheim
GERMANY
Stand der Informationen · Last Information
Ident.-No.: 72048125012020-8
