MODE D'EMPLOI PRMA 40Li A2 PARKSIDE
Tondeuse sur batterie 40 V
Traduction des instructions d'origine
PL
Akumulatorowa kosiarka 40 V
Avant de lire le mode d'emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.
NL BE

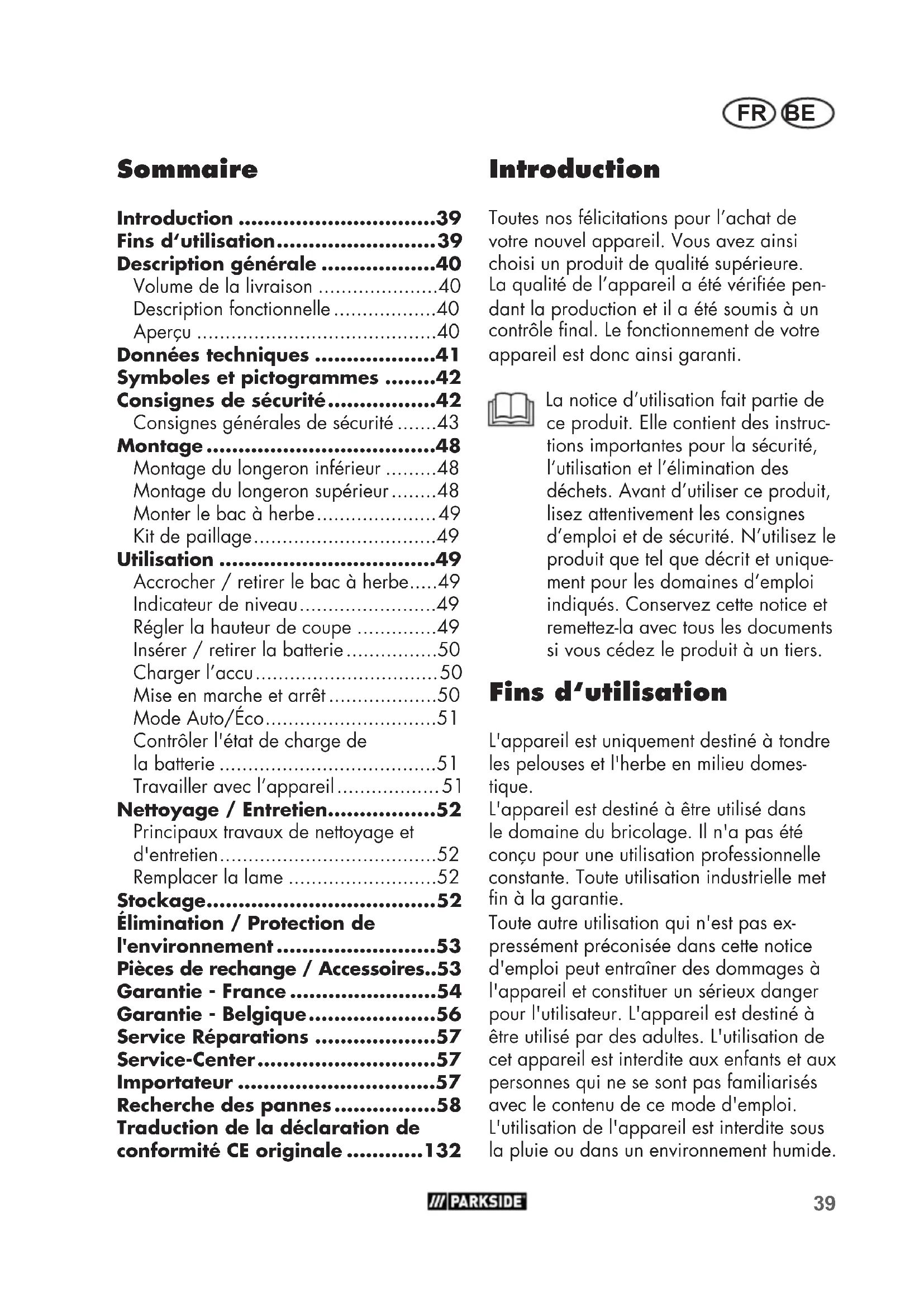

FR / BE Traduction des instructions d'origine Page
Fins d'utilisation....39
Description générale ....40
Volume de la livraison ....40
Description fonctionnelle ....40
Aperçu 40
Données techniques .....41
Symboles et pictogrammes .....42
Consignes de sécurité......42
Consignes générales de sécurité .....43
Montage 48
Montage du longeron inférieur .....48
Montage du longeron supérieur......48
Monter le bac à herbe....49
Kit de paillage....49
Utilisation 49
Accrocher / retirer le bac à herbe.....49
Indicateur de niveau....49
Régler la hauteur de coupe .....49
Insérer / retirer la batterie....50
Charger l'accu....50
Mise en marche et arrêt....50
Mode Auto/Éco....51
Contrôler l'état de charge de
la batterie....51
Travailler avec l'appareil....51
Nettoyage / Entretien......52
Principaux travaux de nettoyage et
d'entretien....52
Remplacer la lame ....52
Stockage....52
Élimination / Protection de
l'environnement....53
Pièces de rechange / Accessoires..53
Garantie - France ....54
Garantie - Belgique......56
Service Réparations ....57
Recherche des pannes......58
Traduction de la déclaration de
conformité CE originale .....132
Introduction
Toutes nos félicitations pour l'achat de votre nouvel appareil. Vous avez ainsi choisi un produit de qualité supérieure. La qualité de l'appareil a été vérifiée pendant la production et il a été soumis à un contrôle final. Le fonctionnement de votre appareil est donc ainsi garanti.
La notice d'utilisation fait partie de ce produit. Elle contient des instructions importantes pour la sécurité, l'utilisation et l'élimination des déchets. Avant d'utiliser ce produit, lisez attentivement les consignes d'emploi et de sécurité. N'utilisez le produit que tel que décrit et uniquement pour les domaines d'emploi indiqués. Conservez cette notice et remettez-la avec tous les documents si vous cédez le produit à un tiers.
Fins d'utilisation
L'appareil est uniquement destiné à tondre les pelouses et l'herbe en milieu domestique.
L'appareil est destiné à être utilisé dans le domaine du bricolage. Il n'a pas été conçu pour une utilisation professionnelle constante. Toute utilisation industrielle met fin à la garantie.
Toute autre utilisation qui n'est pas expressément préconisée dans cette notice d'emploi peut entraîner des dommages à l'appareil et constituer un sérieux danger pour l'utilisateur. L'appareil est destiné à être utilisé par des adultes. L'utilisation de cet appareil est interdite aux enfants et aux personnes qui ne se sont pas familiarisés avec le contenu de ce mode d'emploi.
L'utilisation de l'appareil est interdite sous la pluie ou dans un environnement humide.
FR BE
Le fabricant ne peut être tenu pour responsable des dommages causés par une utilisation inappropriée ou par une manipulation incorrecte.
L'appareil fait partie de la gamme Parkside X 20 V TEAM et peut être utilisé avec les batteries de la gamme Parkside X 20 V TEAM. Les batteries doivent être chargées uniquement avec des chargeurs appartenant à la gamme Parkside X 20 V TEAM.
Description générale
Vous trouverez les images correspondantes à l'arrière et à l'avant de ce document, sur la couverture.
Volume de la livraison
Retirez l'appareil prudemment de l'emballage et vérifiez si les parties suivantes sont complètes :
- Tondeuse sans fil et longeron supérieur
- Longeron inférieur
- Bac à herbe
- Poignée du bac à herbe
- 2 dispositifs de retenue du câble
- 2 leviers-tendeurs avec rondelles de serrage et vis pour la fixation du longeron supérieur
- Kit de paillage
- Traduction de la notice d'utilisation originale
La batterie et le chargeur ne sont
pas inclus.
Evacuez le matériel d'emballage comme il se doit.
Description fonctionnelle
La tondeuse sans fil possède un outil de coupe qui tourne parallèlement au plan de coupe. Elle est équipée d'un moteur électrique puissant, d'un robuste boîtier en matière plastique, d'un interrupteur de sécurité, d'une chicane et d'un interrupteur de sécurité. L'appareil a 7 positions de réglage en hauteur et des roues maniables. Pour savoir quelles fonctions remplissent les éléments de commande, veuillez vous reporter aux descriptions suivantes.
Aperçu
1 Longeron supérieur
2 Leviers-tendeurs pour fixer le
longeron supérieur
3 Longeron inférieur
4 Chicane
5 Leviers-tendeurs pour fixer le
longeron inférieur
6 Poignée de transport
7 Levier de réglage de la hauteur
de coupe
8 Cache
9 Batteries
9a Touche de déverrouillage sur la batterie
10 Clé de contact
11 Roues
12 Carter de l'appareil
13 Bac à herbe
14 Dispositif de retenue du câble
15 Câble de l'appareil
16 Bouton de déverrouillage
17 Levier de démarrage
18 Kit de paillage
18a Arceau sur le kit de paillage
19 Chargeur double
2a Rondelles
2b Vis
D 13a Languettes en plastique
13b Armature du bac à herbe
13c Poignée du bac à herbe
20 Bouton-poussoir Auto/Éco
21 Touche d'affichage de l'état de charge
22 Affichage de l'état de charge de la batterie
23 Lame
24 Vis de lame
25 Broche de moteur
E 26 Indicateur de niveau
Données techniques
Tondeuse à accumulateur ......PRMA 40-Li A2
Tension moteur....40 V= (2x 20 V)
Courant moteur I....16 A
Régime de ralenti n₁....2900 min⁻¹
Régime de ralenti n₂....3300 min⁻¹
Largeur de coupe....430 mm
Hauteur de
coupe...25/30/38/45/55/65/75 mm
Classe de protection....III
Type de protection....IPX1
Poids (sans batterie ni chargeur) .. 16,2 kg
Volume du bac à herbe....50 l
Niveau de pression acoustique
(LpA)....76,2 dB(A); KpA = 3 dB
Niveau de puissance acoustique (LWA)
mesuré....87 dB(A); KWA = 2,33 dB
garanti....89 dB(A)
Vibration (qₙ) sur la longeron supérieur
droit....0,64 m/s²; K = 1,5 m/s²
gauche....0,56 m/s²; K = 1,5 m/s²
Attention ! Vous trouverez une liste actualisée de la compatibilité des batteries à l'adresse : www.lidl.de/akku
Cet appareil peut être alimenté exclusivement par les batteries suivantes : PAP 20 A1, PAP 20 A2, PAP 20 A3. Ces batteries peuvent être rechargées avec les chargeurs suivants : PLG 20 A1, PLG 20 A3, PDSLG 20 A1.
Les valeurs sonores et des vibrations ont été déterminées selon les normes et réglementations citées dans la déclaration de conformité.
La valeur d'émission des vibrations a été calculée selon une méthode d'essai standardisée et peut être utilisée comme moyen de comparaison entre un outil électrique et un autre.
La valeur d'émission des vibrations peut aussi être utilisée comme moyen d'estimation de l'exposition.
Avertissement :
L'émission de vibration au cours
de l'utilisation réelle de l'outil élec-
trique peut différer de la valeur
totale déclarée, selon les méthodes
d'utilisation de l'outil.
Essayez de maintenir aussi faible que possible la contrainte que constituent les vibrations. Mesures à titre d'exemple pour réduire la contrainte que constituent les vibrations : porter des gants lors de l'utilisation de l'outil et limiter le temps de travail. Il faut à ce titre tenir compte de toutes les parties du cycle d'exploitation (par exemple les temps au cours desquels l'outil électroportatif est éteint, et ceux au cours desquels il est certes allumé mais fonctionne hors charge).
FR BE
Symboles et pictogrammes
Pictogrammes sur l'appareil
Attention!
Risque d'électrocution !
Veuillez lire attentivement la notice d'utilisation.
Risque de blessures par des projections de pièces
Éloigner les personnes de l'appareil
Attention - Lames tranchantes ! Tenez les mains et les pieds éloignés. Risque de blessures !
Attention ! Marche à vide de la ton-deuse.
Avant toutes opérations de réglage ou de nettoyage, arrêtez le moteur et retirez la clé de contact
Portez une protection oculaire et auditive.
N'exposez pas l'appareil à l'humidité.
Information sur le niveau sonore L_WA en dB
Les appareils électriques ne doivent pas être jetés avec les déchets ménagers.
Rayon de coupe
Indicateur de charge et bouton-poussoir Auto/Éco sur la poignée étrier.
Indicateur de niveau sur le bac à herbe
GO
Indicateur de niveau ouvert :
Bac à herbe vide
STOP
Indicateur de niveau fermé :
Bac à herbe plein
Symboles utilisés dans le mode d'emploi
Symbole de danger et indications relatives à la prévention de dommages corporels ou matériels.
Symbole d'interdiction (l'interdiction est précisée à la place des guille-mets) et indications relatives à la prévention de dommages.
Symboles de remarque et informations permettant une meilleure utilisation de l'appareil.
Lisez attentivement le mode d'emploi.
Portez des gants de protection.
Consignes de sécurité
Ce paragraphe traite les directives de sécurité fondamentales à respecter pendant l'utilisation de l'appareil.
Consignes générales de sécurité
IMPORTANT
LISEZ ATTENTIVEMENT LA
NOTICE D'UTILISATION.
CONSERVER LA NOTICE
D'UTILISATION POUR
CONSULTATION ULTÉRIEURE.
En cas d'utilisation inappropriée, cet appareil peut provoquer des blessures graves. Afin d'éviter les dommages aux personnes et aux biens, veuillez lire et respecter absolument les consignes de sécurité suivantes et familia-risez-vous avec tous les éléments de commande.
- Lisez attentivement la notice d'utilisation.
- Cet appareil ne doit pas être utilisé par des enfants. Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil. Le nettoyage et les travaux d'entretien ne doivent pas être effectués par des enfants.
- Cet appareil peut être utilisé par des personnes aux capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience ou de connaissance, à condition qu'elles soient surveillées ou qu'elles aient été
instruites sur l'utilisation en toute sécurité de l'appareil et qu'elles comprennent les dangers en résultant.
Préparation :
- N'autorisez jamais des enfants ou d'autres personnes n'ayant pas pris connaissance du mode d'emploi utiliser l'appareil. La législation locale permet de déterminer l'âge minimum de l'utilisateur.
- N'utilisez jamais l'appareil lorsque des animaux et des personnes, en particulier des enfants, se trouvent à proximité. Les enfants ne sont pas autorisés à jouer avec l'appareil.
- L'opérateur ou l'utilisateur est responsable des accidents ou des dommages causés aux autres personnes ou à leurs objets personnels.
- Veuillez vérifier le terrain sur lequel l'appareil sera mis en marche, et veuillez éliminer les pierres, bâtons, câbles ou autres corps étranges susceptibles de s'accrocher et d'être projetés.
- Portez des vêtements de travail adaptés comme des chaussures solides avec une semelle antidérapante et un pantalon long et solide. N'utilisez pas l'appareil si vous êtes pieds nus ou si vous
FR BE
portez des sandales. Évitez de porter des vêtements amples ou des vêtements avec des lanières ou des ceintures.
- Avant l'utilisation, il est nécessaire de toujours vérifier visuellement si les lames de coupe, les boulons de fixation et toute l'unité de coupe sont usés ou endommagés. N'utilisez pas l'appareil si des équipements de protection (par ex. chicane ou bac à herbe), des pièces du dispositif de coupe ou des boulons manquent, sont usés ou endommagés. Pour éviter un déséquilibre, des lames de coupe et des boulons de fixation usés ou endommagés doivent être remplacés uniquement par jeux.
- Soyez prudent avec les appareils dotés de plusieurs outils de coupe, car le mouvement d'une lame peut entraîner la rotation de l'autre lame.
- Utilisez uniquement des accessoires et pièces de rechanges livrés et recommandés par le fabricant. L'utilisation de pièces étrangères provoque la perte immédiate du droit à la garantie.
- Il faut remplacer les panneaux usés ou endommagés.
Travailler avec l'appareil :
Pendant le travail, ne placez ni les pieds ni les mains à proximité ou sous des pièces en rotation. Vous risquez de vous blesser !
- Allumez le moteur selon les instructions et seulement si vos pieds sont à une distance sécuritaire des outils de coupe.
- N'utilisez pas l'appareil en cas de pluie, de mauvais temps, dans un environnement humide ou sur de l'herbe mouillée. Travaillez uniquement à la lumière du jour ou sous un bon éclairage.
- Ne pas utiliser cet appareil si vous êtes fatigué ou déconcentré, ou après avoir ingéré de l'alcool ou des médicaments. Prenez toujours des pauses en temps utile. Travaillez de manière raisonnable.
- Lors du travail, veillez à être bien stable, notamment dans les pentes. Travaillez toujours en biais sur les pentes, jamais vers le haut ou le bas. Soyez particulièrement prudent lorsque vous changez de direction sur une pente. Ne travaillez jamais sur des pentes excessivement pentues.
- Conduisez la machine uniquement à l'allure de marche. Soyez particulièrement prudent lorsque vous retournez l'appareil, le tirez vers vous ou reculez.
- Mettez prudemment l'appareil en marche conformément aux instructions indiquées dans le présent mode d'emploi. Veillez à ce que vos pieds soient à une distance suffisante par rapport aux lames en rotation.
- N'inclinez pas l'appareil au démarrage, sauf si cela est nécessaire pour démarrer dans de hautes herbes. Dans ce cas, basculez l'appareil en appuyant sur le longeron de poignée de sorte que les roues avant de l'appareil soient légèrement soulevées. Vérifiez toujours que vos deux mains sont en position de travail avant de remettre l'appareil sur le sol.
- Ne travaillez jamais sans le bac à herbe ou la chicane. Restez toujours éloigné de l'ouverture d'éjection.
- Ne démarrez pas le moteur lorsque vous vous trouvez devant la goulotte d'éjection.
Attention danger ! La lame
ralentit. Il existe un risque de
blessures.
- L'appareil ne doit être ni soulevé ni transporté tant que le moteur tourne. Éteignez l'appareil si celui-ci doit être basculé pour le transport, s'il est nécessaire de traverser d'autres surfaces et si l'appareil est déplacé vers et depuis les surfaces à tondre.
- Maintenez toujours l'ouverture d'éjection de l'herbe propre et libérée. Retirez les restes de coupe uniquement lorsque l'appareil est immobilisé.
- Ne laissez jamais l'appareil sans surveillance sur le poste de travail.
- Ne travaillez jamais lorsque l'appareil est endommagé, incomplet ou lorsqu'il a été modifié sans l'accord du fabricant. N'utilisez jamais l'appareil avec des équipements de protection ou des blindages endommagés ou en l'absence de dispositifs de sécurité tels que des déflecteurs et/ou dispositifs de récupération de l'herbe.
- Ne surchargez pas l'appareil. Travaillez uniquement dans les plages de puissance indiquées et ne modifiez pas les paramètres de réglage du moteur. N'utilisez pas de machines de faible puissance pour des travaux lourds. N'utilisez pas votre appareil pour des destinations auxquelles il n'est pas adapté.
FR BE
- N'utilisez pas l'appareil à proximité de liquides ou de gaz inflammables. En cas de non-respect, il existe un risque d'incendie et d'explosion.
- Éteignez l'appareil, retirez la clé de sûreté et retirez la batterie. Assurez-vous que toutes les pièces mobiles sont à l'arrêt :
- toujours, lorsque vous vous éloignez de l'appareil et qu'il n'est pas utilisé,
- avant de supprimer les blocages ou les obstructions dans le canal d'éjection,
- avant de vérifier l'appareil, de le nettoyer ou de travailler dessus,
- si un corps étranger a été heurté. Vérifiez la présence de dégâts sur l'appareil et effectuez les réparations nécessaires avant de le faire redémarrer et de travailler avec l'appareil,
- Si l'appareil commence à vibrer de manière inhabituellement forte, il faut le vérifier immédia-tement.
- Vérifiez que tous les écrous, boulons et vis sont serrés à fond.
- Recherchez d'éventuelles détériorations sur l'appareil.
- Effectuez les réparations nécessaires des pièces endommagées.
- Ne placez jamais les mains ou les pieds à proximité ou sous des pièces en rotation. Ne vous placez jamais devant l'ouverture d'éjection de l'herbe.
- Vous devez toujours activer le coupe-circuit/tirer la clé de contact :
- lorsque vous vous éloignez de l'appareil, avant de procéder à l'élimination de bourrages,
- lorsque vous vérifiez l'appareil, le nettoyez ou travaillez avec l'appareil,
- après une collision avec un corps étranger. Vérifiez immédiatement si l'appareil a été endommagé et faites-le réparer, si nécessaire,
- lorsque l'appareil présente des vibrations inhabituelles (vérifier immédiatement !).
- Lors du démarrage ou du maintien en fonctionnement du moteur, la tondeuse ne doit pas être basculée à moins qu'elle ne soit levée pendant la procédure. Dans ce cas, basculez-la uniquement jusqu'au niveau impérativement nécessaire et soulevez uniquement le côté opposé à l'utilisateur.
Entretien et stockage :
- Laissez le moteur refroidir avant de ranger l'appareil dans des
locaux fermés.
- Lors de la maintenance des lames, veillez à ce qu'elles puissent bouger même lorsque la source de tension est éteinte.
- Vérifiez que tous les écrous, boulons et vis sont serrés à fond et que l'appareil se trouve dans un état de travail sûr.
- Ne tentez pas de réparer l'appareil vous-même, sauf si vous avez été formé à cette fin. Tous les travaux qui ne figurent pas dans le présent mode d'emploi ne pourront être réalisés que par les services après-vente agréés par nos soins.
- Conservez l'appareil dans un endroit sec et hors de portée des enfants.
- Veuillez traiter votre appareil avec soin. Maintenez les outils affûtés et propres pour pouvoir travailler mieux et de manière plus sûre. Veuillez suivre les prescriptions d'entretien.
- Portez des gants de protection lorsque vous remplacez le dispositif de coupe.
- Vérifiez régulièrement le dispositif de récupération de l'herbe du point de vue de l'usure et des déformations. Pour des raisons de sécurité, remplacez les pièces usées ou endommagées. Lors du réglage de la lame, soyez particulièrement prudent
afin que vos doigts ne soient pas coincés entre les lames rotatives et des pièces fixes de la machine.
- Vérifiez que seuls des outils de coupe de remplacement autorisés par le fabricant sont utilisés.
- N'utilisez pas d'accessoires non recommandés par PARKSIDE. Cela pourrait entraîner une électrocution ou un incendie.
Sécurité électrique :
- La fiche de raccordement du chargeur doit correspondre à la prise de courant. Le connecteur ne doit en aucun cas être modifié. N'utilisez pas d'adaptateurs avec des outils électriques mis à la terre. Les connecteurs non modifiés et prises de terre adaptées réduisent le risque d'électrocution.
- Évitez tout contact physique avec des surfaces reliées à la terre, par exemple de tuyaux, chauffages, cuisinières et réfrigérateurs. Il y a un risque accru d'électrocution, lorsque votre corps est en contact avec un élément mis à la terre.
- Protégez les appareils électriques de la pluie ou de l'humidité. La pénétration d'eau dans l'appareil électrique augmente le risque d'électrocution.
Respectez les consignes de sécurité et informations relatives au chargement et à l'utilisation correcte qui sont indiquées dans la notice d'utilisation de votre batterie et chargeur de la gamme Parkside X 20 V Team. Vous trouverez une description détaillée du processus de charge et de plus amples informations dans ce mode d'emploi séparé.
Montage
- Veuillez exécuter uniquement les travaux dont vous vous sentez capable.
- En cas d'incertitudes, faites appel à un spécialiste ou directement à notre service après-vente.
Montage du longeron inférieur
- Relevez le longeron inférieur (3) vers le haut.
- Resserrez les leviers-tendeurs inférieurs (5) en tournant dans le sens horaire.
- Verrouillez les leviers-tendeurs (5) en les poussant en direction du longeron inférieur (3). Les leviers-tendeurs doivent être serrés et posés contre le longeron de telle manière qu'un serrage de force moyenne suffit. Si cela échoue, continuez à tourner le levier-tendeur dans le sens horaire ou desserrez-le dans le sens antihoraire.
Montage du longeron supérieur
-
Vissez le longeron supérieur (1) avec les vis jointes (2b), les rondelles de serrage (2a) et les leviers-tendeurs supérieurs (2) à droite et à gauche sur le longeron inférieur (3). Le bouton de déverrouillage (16) doit se situer dans le sens de la tonte à droite.
Deux positions sont possibles.
-
Tournez les leviers-tendeurs (2) dans le sens horaire.
-
Verrouillez les leviers-tendeurs (2) en les poussant en direction du longeron (3). Les leviers-tendeurs doivent être appliqués contre le longeron de façon à produire une pression moyenne. Si cela échoue, continuez à tourner le levier-tendeur dans le sens horaire ou détendez-le dans le sens inverse des aiguilles d'une montre (voir la petite image).
-
Clipser le dispositif de retenue de câble :
Clipsez le dispositif de retenue de câble (14) sur le longeron supérieur (1) et inférieur (3) et fixez avec le câble de l'appareil (15). Au bout du longeron inférieur (3), vous pouvez passer le câble de l'appareil (15) dans un dispositif de retenue de câble existant.
À la livraison, les dispositifs de retenue de câble (14) sont déjà clipsés sur le longeron supérieur (1) et inférieur (3).
Desserrez les leviers-tendeurs (2+5) et rabattez le longeron supérieur (1) et le longeron inférieur (3), pour que l'appareil soit moins encombrant. Les câbles de commande ne doivent pas être coincés.
D Monter le bac à herbe
- Clipsez la poignée (13c) du bac à herbe (13) dans la partie supérieure du bac à herbe (13).
- Enroulez les languettes en plastique (13a) sur le bac à herbe (13) au-dessus de l'armature du panier à herbe (13b).
J Kit de paillage
Fixer le kit de paillage
- Enlevez le bac à herbe s'il était monté.
- Soulevez la chicane.
- Introduisez le kit de paillage (18). L'arceau (18a) s'enclenche.
Retirer le kit de paillage
- Enfoncez l'arceau (18a) sur le kit de paillage et retirez le kit de paillage (18).
Utilisation
Tous réglages de l'appareil doivent être effectués uniquement lorsque le moteur est arrêté et que la lame est à l'arrêt complet. Il y a un risque de dommages corporels.
Éteignez l'appareil, retirez la clé de contact (A 10) et attendez l'arrêt complet du couteau.
Accrocher / retirer le bac à herbe
- Pour accrocher le bac à herbe (13), soulevez la chicane (4) et accrochez le bac à herbe (13) dans les deux encoches.
-
Rabattez la chicane (4) sur le bac à herbe (13). Elle maintient le bac à herbe dans la bonne position.
-
Pour retirer le bac à herbe (13), soulevez la chicane (4) et décrochez le bac à herbe (13). Rabattez la chicane (4) sur le carter de l'appareil (12).
Le travail avec l'appareil ne doit pas être effectué sans chicane ou bac à herbe. Il existe un risque de blessures.
Indicateur de niveau
Un indicateur de niveau (E 26) est installé au-dessus du bac à herbe (E 13).
GO
Indicateur de niveau ouvert : Bac à herbe vide
STOP
Indicateur de niveau fermé : Bac à herbe plein
Régler la hauteur de coupe
L'appareil possède 7 positions de réglage de hauteur de coupe :
25/30/38 mm - hauteur de coupe basse
45/55 mm - hauteur de coupe moyenne
65/75 mm - hauteur de coupe haute
- Saisissez la poignée de transport (A 6) et soulevez l'appareil, ou appuyez l'appareil vers le bas.
- Saisissez le levier (7) de réglage de la hauteur de coupe et glissez-le dans le crantage du réglage souhaité de la hauteur de coupe.
La hauteur de coupe correcte pour une pelouse décorative est d'environ 25 à 45 mm, pour une pelouse utilitaire d'environ 45 à 65 mm.
FR BE
Une hauteur de coupe élevée doit être choisie pour la première coupe de la saison.
Insérer / retirer la batterie
Éteignez l'appareil, retirez la clé de contact (10) et attendez l'arrêt complet du couteau.
- Pour enlever la batterie (9) de l'appareil, appuyez sur le bouton de déverrouillage (9a) sur la batterie et retirez la batterie.
- Procédez à l'insertion de la batterie (9) en glissant la batterie le long du guidage. Il s'enclenche avec un déclic.
Charger l'accu
Lorsqu'une batterie est chaude, laissez-la refroidir avant de la charger.
Rechargez la batterie (9) uniquement si la LED rouge de l'affichage de l'état de charge de la batterie (22) est allumée.
Le temps de chargement est d'environ 1 heure.
- S'il y a lieu, retirez l'accumulateur (9) de l'appareil.
- Insérez l'accumulateur (9) dans l'orifice de chargement du chargeur (19).
- Connectez le chargeur (19) à une prise de courant.
- Une fois l'opération de chargement terminée, séparez le chargeur (19) du réseau.
- Retirez l'accumulateur du chargeur (19).
Mise en marche et arrêt
La tondeuse sans fil ne peut être utilisée qu'avec deux batteries de la gamme Parkside X 20 V Team.
-
Placez l'appareil sur une surface plane.
-
Retirez le couvercle (8) du car-ter de l'appareil et insérez les batteries chargées (9) le long du rail de guidage dans l'appareil. Elles s'enclenchent de manière audible.
-
Enclenchez la clé de contact (10) dans l'ouverture prévue à cet effet à côté des batteries (9). La clé de contact ne peut être insérée que dans une seule position. Observez la rainure de guidage sur l'ouverture à côté des batteries et sur la clé de contact (10) (cf. petite image 1).
-
Avant l'allumage, veillez à ce que l'appareil ne touche aucun objet.
- Pour allumer l'appareil,
actionnez le bouton de déverrouillage (16) et maintenez-le enfoncé pendant que vous abaissez le levier de démarrage (17). Relâchez le bouton de déverrouillage.
- Pour éteindre, relâchez le levier de démarrage (17).
Le moteur fonctionne en décalé en raison de la gestion intelligente de l'énergie.
Après l'extinction de l'appareil, la lame continue de tourner pendant quelques
secondes. Ne touchez pas la lame en mouvement. Il y a un risque de dommages corporels.
Mode Auto/Éco
À l'allumage, la tondeuse sans fil démarre automatiquement dans le dernier mode utilisé. En appuyant sur le bouton-poussoir Auto/Éco (20), vous pouvez basculer entre le mode Auto et Éco.
Grâce à l'allumage du voyant Auto ou Eco, vous savez quel est le mode de la tondeuse sans fil.
Mode Auto : La tondeuse sans fil adapte le régime moteur à la contrainte.
Mode Éco : La tondeuse sans fil fonctionne avec une vitesse de rotation minimale pour un temps de fonctionnement maximal des batteries.
Contrôler l'état de charge de la batterie
L'affichage de l'état de charge (G 22) indique l'état de charge des batteries (9).
Appuyez sur la touche d'affichage de l'état de charge (G 21) sur le longeron supérieur.
L'état de charge des batteries est visible par l'allumage des LED correspondantes.
3 LED sont allumées (rouge, orange et vert) :
Batterie chargée
2 LED sont allumées (rouge et orange) :
Batterie partiellement chargée
1 LED est allumée (rouge) :
La batterie doit être chargée
Travailler avec l'appareil
Respectez la protection sonore et les directives locales.
Une tonte régulière stimule la formation de feuilles au niveau de l'herbe, mais permet en même temps d'éliminer les mauvaises herbes. Le gazon s'étoffe ainsi après chaque tonte, ce qui permet d'obtenir un gazon uniforme.
La première coupe s'effectue vers le mois d'avril quand la hauteur de l'herbe est de 70 à 80 mm. Pendant la période de pousse principale, la pelouse est tondue au moins une fois par semaine.
- Conduisez la machine à l'allure de marche et le plus possible en bandes droites. Pour une tonte impeccable, les bandes doivent toujours se chevaucher de quelques centimètres.
- Réglez la hauteur de coupe de sorte que l'appareil ne soit pas surchargé. Dans le cas contraire, le moteur peut être endommagé.
- Travaillez toujours en biais sur les pentes. Soyez particulièrement prudent en marche arrière et en tirant l'appareil.
- Nettoyez l'appareil après chaque utilisation comme décrit dans le chapitre "Nettoyage/entretien".
Après l'extinction de l'appareil, la lame continue de tourner pendant quelques secondes. Ne touchez pas la lame en mouvement. Il y a un risque de dommages corporels.
Nettoyage / Entretien
Faites exécuter les travaux non décrits dans ce mode d'emploi par un centre de service agréé par nos soins. Utilisez exclusivement des pièces d'origine.
Portez des gants lorsque vous manipulez la lame.
Éteignez l'appareil, retirez la clé de contact (A 10) et attendez l'arrêt complet du couteau.
Principaux travaux de nettoyage et d'entretien
Ne nettoyez pas l'appareil au jet d'eau. Il y a un risque d'électrocution.
- L'appareil doit toujours rester propre. Pour le nettoyage, utilisez une brosse ou un chiffon, mais aucun produit de nettoyage ou de détergent.
- Après la tonte, retirez les adhérences de résidus végétaux sur les roues, l'ouverture d'éjection et la zone de lame avec un bout de bois ou de plastique. N'utilisez pas d'objets durs ou pointus, car ils peuvent endommager l'appareil.
- Avant chaque utilisation, contrôlez l'appareil pour trouver des défauts tels que des pièces détachées, usagées ou endommagées. Vérifiez que tous les écrous, boulons et vis sont bien serrés.
- Vérifiez les caches et les dispositifs de protection du point de vue des dégradations et de la bonne tenue. Si nécessaire, remplacez-les.
H Remplacer la lame
Si la lame est émoussée, il est possible de la faire aiguiser par un atelier spécialisé. Si la lame est endommagée ou déséquilibrée, elle doit alors être remplacée.
- Retournez l'appareil.
- Utilisez des gants solides et retenez la lame (23). Tournez la vis de lame (24) dans le sens antihoraire à l'aide d'une clé à molette (taille 14) de la broche de moteur (25).
- Insérez la nouvelle lame (23) en procédant dans le sens inverse. Veillez à ce que la lame (23) soit bien positionnée (voir image H) et que la vis de lame (24) soit bien serrée.
K Stockage
Desserrez les leviers-tendeurs (2+5) et rabattez le longeron supérieur (1) et le longeron inférieur (3), pour que l'appareil soit moins encombrant. Les câbles de commande ne doivent pas être coincés.
- Conservez l'appareil dans un endroit sec et hors de portée des enfants.
- Laissez le moteur refroidir avant de ran- ger l'appareil dans des locaux fermés.
- Retirez la batterie de l'appareil avant un stockage prolongé (par ex hivernnage).
Nous ne sommes pas responsables des dommages provoqués par nos appareils si ceux-ci sont dus à une réparation inappropriée ou à l'utilisation de pièces qui ne sont pas d'origine ou à une utilisation non conforme aux dispositions.
Élimination / Protection de l'environnement
Enlevez la batterie de l'appareil et veuillez mettre au rebut l'appareil, la batterie, les accessoires et l'emballage dans le respect de l'environnement.
Les appareils électriques ne doivent pas être jetés avec les déchets ménagers.
Les batteries ne doivent pas être jetées avec les déchets ménagers, dans le feu (risque d'explosion) ou dans l'eau. Les piles endommagées présentent un risque pour l'environnement et pour votre santé en cas de fuites de vapeurs ou de liquides toxiques.
Le produit est recyclable, est soumis à une responsabilité élargie du fabricant et est collecté dans le cadre du tri sélectif.
Portez le carton à un point de recyclage.
- Restituez l'appareil et le chargeur dans un point de collecte des déchets à recycler.
- Jetez les batteries lorsqu'elles sont déchargées et selon les prescriptions locales. Veuillez déposer les batteries à un point de collecte pour batteries usagées, où elles seront recyclées écologiquement. Pour cela, veuillez vous adresser à la société de gestion des déchets de votre ville ou à notre centre de SAV.
- Nous effectuons gratuitement la mise au rebut de votre appareil défectueux retourné.
- Éliminez les restes de coupe non pas avec les déchets ménagers, mais jetez-les avec le compost ou répartissez-les comme paillage sous des arbustes et des arbres.
Pièces de rechange / Accessoires
Vous obtiendrez des pièces de rechange et des accessoires à l'adresse www.grizzly-service.eu
Si vous avez des problèmes lors du passage de la commande, merci d'utiliser le formulaire de contact.
Pour toute autre question, adressez-vous au « Service-Center » (voir page 57).
Lame de rechange......13700243
Ce produit bénéficie d'une garantie de 3 ans, valable à compter de la date d'achat.
En cas de manques constatés sur ce produit, vous disposez des droits légaux contre le vendeur du produit. Ces droits légaux ne sont pas limités par notre garantie présentée par la suite.
Article L217-4 du Code de la consommation
Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance.
Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.
Article L217-5 du Code de la consommation
Le bien est conforme au contrat :
1° S'il est propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :
- s'il correspond à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle ;
- s'il présente les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage ;
2° Ou s'il présente les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.
Article L217-16 du Code de la consommation
Lorsque l'acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l'acquisition ou de la réparation d'un bien meuble, une remise en état couverte par la garantie, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui restait à courir. Cette période court à compter de la demande d'intervention de l'acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d'intervention.
Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L217-4 à L217-13 du Code de la consommation et aux articles 1641 à 1648 et 2232 du Code Civil.
Article L217-12 du Code de la consommation
L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.
Conditions de garantie
Le délai de garantie débute avec la date d'achat. Veuillez conserver soigneusement le ticket de caisse original. En effet, ce document vous sera réclamé comme preuve d'achat.
Si un défaut de matériel ou un défaut de fabrication se présente au cours des trois ans suivant la date d'achat de ce produit, nous réparons gratuitement ou remplaçons ce produit - selon notre choix. Cette garantie suppose que l'appareil défectueux et le justificatif d'achat (ticket de caisse) nous soient présentés durant cette période de trois ans
et que la nature du manque et la manière
dont celui-ci est apparu soient explicités par
écrit dans un bref courrier.
Si le défaut est couvert par notre garantie, le produit vous sera retourné, réparé ou remplacé par un neuf. Aucune nouvelle période de garantie ne débute à la date de la réparation ou de l'échange du produit.
Durée de garantie et demande légale en dommages-intérêts
La durée de garantie n'est pas prolongée par la garantie. Ce point s'applique aussi aux pièces remplacées et réparées. Les dommages et les manques éventuellement constatés dès l'achat doivent immédiatement être signalés après le déballage. A l'expiration du délai de garantie les réparations occasionnelles sont à la charge de l'acheteur.
Volume de la garantie
L'appareil a été fabriqué avec soin, selon de sévères directives de qualité et il a été entièrement contrôlé avant la livraison.
La garantie s'applique aux défauts de matériel ou aux défauts de fabrication.
Cette garantie ne s'applique pas aux consommables. Les pièces d'usure sont remplacées pendant les deux premières années à compter de la date d'achat.
Cette garantie prend fin si le produit endommagé n'a pas été utilisé ou entretenu d'une façon conforme. Pour une utilisation appropriée du produit, il faut impérativement respecter toutes les instructions citées dans le manuel de l'opérateur. Les actions et les domaines d'utilisation déconseillés dans la notice d'utilisation ou vis-à-vis desquels une mise en garde est émise, doivent absolument être évités.
Le produit est conçu uniquement pour un usage privé et non pour un usage industriel. En cas d'emploi impropre et incorrect, de recours à la force et d'interventions entreprises et non autorisées par notre succursale, la garantie prend fin.
Les pièces détachées indispensables à l'utilisation du produit sont disponibles pendant la durée de la garantie du produit.
Article 1641 du Code civil
Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.
Article 1648 1er alinéa du Code civil
L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice.
Marche à suivre dans le cas de garantie
Pour garantir un traitement rapide de votre demande, veuillez suivre les instructions suivantes :
- Tenez vous prêt à présenter, sur demande, le ticket de caisse et le numéro d'identification (IAN 330877_1907) comme preuve d'achat.
- Vous trouverez le numéro d'article sur la plaque signalétique.
- Si des pannes de fonctionnement ou d'autres manques apparaissent, prenez d'abord contact, par téléphone ou par e-Mail, avec le service après-vente dont les coordonnées sont indiquées ci-dessous. Vous recevrez alors des renseignements supplémentaires sur le déroulement de votre réclamation.
- En cas de produit défectueux vous pouvez, après contact avec notre service clients, envoyer le produit, franco de
port à l'adresse de service après-vente indiquée, accompagné du justificatif d'achat (ticket de caisse) et en indiquant quelle est la nature du défaut et quand celui-ci s'est produit. Pour éviter des problèmes d'acceptation et des frais supplémentaires, utilisez absolument seulement l'adresse qui vous est donnée. Assurez-vous que l'expédition ne se fait pas en port dû, comme marchandises encombrantes, envoi express ou autre taxe spéciale. Veuillez renvoyer l'appareil, y compris tous les accessoires livrés lors de l'achat et prenez toute mesure pour avoir un emballage de transport suffisamment sûr.
Garantie - Belgique
Chère cliente, cher client,
Ce produit bénéficie d'une garantie de 3 ans, valable à compter de la date d'achat.
En cas de manques constatés sur ce produit, vous disposez des droits légaux contre le vendeur du produit. Ces droits légaux ne sont pas limités par notre garantie présentée par la suite.
Conditions de garantie
Le délai de garantie débute avec la date d'achat. Veuillez conserver soigneusement le ticket de caisse original. En effet, ce document vous sera réclamé comme preuve d'achat.
Si un défaut de matériel ou un défaut de fabrication se présente au cours des trois ans suivant la date d'achat de ce produit, nous réparons gratuitement ou remplaçons ce produit - selon notre choix. Cette garantie suppose que l'appareil défectueux et le justificatif d'achat (ticket de caisse) nous soient présentés durant cette période de trois ans et que la nature du manque et la manière dont celui-ci est apparu soient explicités par écrit dans un bref courrier.
Si le défaut est couvert par notre garantie, le produit vous sera retourné, réparé ou remplacé par un neuf. Aucune nouvelle période de garantie ne débute à la date de la réparation ou de l'échange du produit. Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L211-4 et suivants du Code de la consommation et aux articles 1641 et suivants du Code Civil.
Volume de la garantie
L'appareil a été fabriqué avec soin, selon de sévères directives de qualité et il a été entièrement contrôlé avant la livraison.
La garantie s'applique aux défauts de matériel ou aux défauts de fabrication. Cette garantie ne s'étend pas aux parties du produit qui sont exposées à une usure normale et peuvent être donc considérées comme des pièces d'usure (par ex. lame, vis de lame) ou pour des dommages affectant les parties fragiles (par ex. interrupteur).
Cette garantie prend fin si le produit endommagé n'a pas été utilisé ou entretenu d'une façon conforme. Pour une utilisation appropriée du produit, il faut impérativement respecter toutes les instructions citées dans le manuel de l'opérateur. Les actions et les domaines d'utilisation déconseillés dans la notice d'utilisation ou vis-à-vis desquels une mise en garde est émise, doivent absolument être évités.
Marche à suivre dans le cas de garantie
Pour garantir un traitement rapide de votre demande, veuillez suivre les instructions suivantes :
- Tenez vous prêt à présenter, sur demande, le ticket de caisse et le numéro d'article (IAN 330877_1907) comme preuve d'achat.
- Vous trouverez le numéro d'article sur la plaque signalétique.
- Si des pannes de fonctionnement ou d'autres manques apparaissent, prenez d'abord contact, par téléphone ou par e-Mail, avec le service après-vente dont les coordonnées sont indiquées ci-dessous. Vous recevrez alors des renseignements supplémentaires sur le déroulement de votre réclamation.
- En cas de produit défectueux vous pouvez, après contact avec notre service clients, envoyer le produit, franco de port à l'adresse de service après-vente indiquée, accompagné du justificatif d'achat (ticket de caisse) et en indiquant quelle est la nature du défaut et quand celui-ci s'est produit. Pour éviter des problèmes d'acceptation et des frais supplémentaires, utilisez absolument seulement l'adresse qui vous est donnée. Assurez-vous que l'expédition ne se fait pas en port dû, comme marchandises encombrantes, envoi express ou autre taxe spéciale. Veuillez ren-voyer l'appareil, y compris tous les accessoires livrés lors de l'achat et prenez toute mesure pour avoir un emballage de transport suffisamment sûr.
Service Réparations
Vous pouvez, contre paiement, faire exécuter par notre service, des réparations qui ne font pas partie de la garantie. Nous vous enverrons volontiers un devis estimatif.
Nous ne pouvons traiter que des appareils qui ont été correctement emballés et qui ont envoyés suffisamment affranchis.
Attention: veuillez renvoyer à notre agence de service votre appareil nettoyé et avec une note indiquant le défaut constaté.
Les appareils envoyés en port dû - comme marchandises encombrantes, en envoi express ou avec toute autre taxe spéciale ne seront pas acceptés.
Nous exécutons gratuitement la mise aux déchets de vos appareils défectueux renvoyés.
Service-Center
Service France
Tel.: 0800 919270
E-Mail: grizzly@lidl.fr
IAN 330877_1907
Veuillez noter que l'adresse suivante n'est pas une adresse de service après-vente.
Contactez d'abord le service après-vente cité plus haut.
Recherche des pannes
| Problème Cause possible Résolution des pannes |
| L'appareil ne démarre pas | Décharger l'accu (9) | Contrôler l'état de la charge de l'accu,Recharger l'accu (respecter la notice d'utilisation de la batterie et du chargeur) |
| L'accu (9) n'est pas insérée | Placer l'accu (respecter la notice d'utilisation de la batterie et du chargeur) |
| Bouton de déverrouillage (A 16) ou levier de démarrage (17) défectueux | Réparation par le service après-vente |
| Moteur défectueux |
| Herbe trop haute | Régler sur une hauteur de coupe plus haute. Exercer une poussée sur la barre de poignée (1) afin d'alléger la pression sur les roues avant. |
| Le moteur s'arrête Blocnage par corps étranger Retirer le corps étranger |
| Les résultats de la coupe ne sont pas satisfaisants ou le moteur ne tourne pas correctement | Hauteur de coupe trop basse | Régler la hauteur de coupe |
| Lame (23) émoussée | Faire aiguiser la lame ou la chan-ger |
| Zone autour de la lame bouchée | Nettoyer l'appareil |
| Lame (H 23) mal montée | Monter la lame correctement |
| La lame ne tourne pas | Lame bloquée par de l'herbe | Retirer l'herbe |
| Vis de la lame (H 24) desserrée | Serrer à fond la vis de la lame de coupe |
| Bruits anormaux, Bruits de ferraille ou vibrations | Vis de la lame (H 24) desserrée | Serrer à fond la vis de la lame de coupe |
| Lame (H 23) endommagée | Echanger la lame |
Inhoud
Inleiding 59
Gebruik 59
Indicateur de charge et bouton-
poussoir Auto/Éco sur la poignée
étrier.
Nous certifions par la présente que le modèle
Tondeuse sur batterie 40 V
série PRMA 40-Li A2
Numéro de série 202001000001 - 202001044044
est conforme depuis l'année de construction 2017 aux directives UE actuellement en vigueur :
2006/42/EC • 2014/30/EU • 2000/14/EC • 2005/88/EC • 2011/65/EU*
En vue de garantir la conformité les normes harmonisées ainsi que les normes et décisions nationales suivantes ont été appliquées :
EN 55014-1:2017 • EN 55014-2:2015 • EN 62233:2008
EN 60335-1:2012/A13:2017 • EN 60335-2-77:2010 • EN 62321:2009
De plus, conformément à la directive sur les émissions de bruit 2000/14/EC, nous confirmons :
Niveau de puissance sonore
garanti: 89 dB(A)
mesuré: 87 dB(A)
Procédé utilisé pour l'évaluation de la conformité en fonction de l'annexe VI / 2000/14/EC
Bureau declaré: TÜV Süd Industrie Service GmbH (NB 0036)
Le fabricant assume seul la responsabilité d'établir la présente déclaration de conformité :
Update · Version des informations ·
