| Merk | Parkside |
| Model | PHKSA 12 A2 |
| Producttype | Accu-cirkelzaag |
| Beoogd gebruik | Huishoudelijk, zagen van hout, kunststof en lichte materialen |
| Onbelast toerental | 1400 min⁻¹ |
| Zaagblad diameter | 85 mm |
| Zaagblad boring | 15 mm |
| Zaagblad dikte | 1,1 mm |
| Aantal tanden | 20 |
| Max. zaagdiepte (45°) | 17 mm |
| Verstelbare zaaghoek | 0° tot 45° |
| Accu | Lithium-ion 12 V, 4 Ah (PAPK 12 B1) |
| Lader | PLGK 12 B2, ingang 230 V~, uitgang max. 4,5 A |
| Laadtijd | Ongeveer 60 min |
| Geluidsdrukniveau | 86,8 dB(A) |
| Geluidsvermogensniveau | 97,8 dB(A) |
| Trillingen (hout) | 3,27 m/s² (K=1,5 m/s²) |
| Onderste beschermkap | Automatisch met terugslaghendel |
| LED werklamp | Ja |
| Spindelvergrendeling | Ja |
| Parallel aanslag | Inbegrepen, verstelbaar |
| Stofafzuigadapter | Inbegrepen |
| Beschermingsklasse (lader) | II (dubbele isolatie) |
| Garantie | 3 jaar |
Veelgestelde vragen - PHKSA 12 A2 PARKSIDE
Gebruikersvragen over PHKSA 12 A2 PARKSIDE
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Draadloze cirkelzaag in PDF-formaat gratis! Vind uw handleiding PHKSA 12 A2 - PARKSIDE en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. PHKSA 12 A2 van het merk PARKSIDE.
GEBRUIKSAANWIJZING PHKSA 12 A2 PARKSIDE
Vertaling van de originele gebruiksaanwijzing
CZ
Vouw vór het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.
PL
NL/BE Vertaling van de originele gebruiksaanwijzing Pagina 49
Procedure en cas de garantie
Gebruik in overeenstemming met bestemming 50
Onderdelen 50
Inhoud van het pakket 50
Technische gegevens 50
Algemene veiligheidsvoorschriften voor elektrisch gereedschap 51
- Veiligheid op de werkplek 52
2.Elektrischeveiligheid 52 - Veiligheid van personen 52
- Gebruik en behandeling van het elektrische gereedschap 53
- Gebruik en behandeling van het accugereedschap 53
- Service 54
Apparaatspecifieke veiligheidsvoorschriften voor handcirkelzagen . 54
Veiligheidsvoorschriften voor opladers 56
Veiligheidsvoorschriften voor cirkelzaagbladen 57
Originele accessoires/hulpapparatuur 57
Vóör de ingebruikname 57
Accupack in het apparaat plaatsen/opladen/uit het apparaat nemen. 57
Werking van de beschemkap controlleren. 57
Ingebruikname 57
Zaagblad monteren/verwisselen 57
Parallelaanslag 58
Stofafzuging aansluiten 58
Bediening 58
In- en uitschakelen 58
Toestand van de accu 58
Waarschuwing overbelasting 59
Zaaghoek instellen 59
Zaagdiepte instellen 59
Hanteren van de handcirkelzaag 59
Onderhoud en reiniging 59
Afoeren 6
Garantie van KompernaB Handels GmbH 60
Service 61
Importeur 61
Vertaling van de oorspronkelijke conformiteitsverklaring 62
Vervangende accu bestellen 63
Hartelijk gefeliciteerd met de aankoop van uw neue product. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen voor veriligheid, gebruik en afvoer. Lees alle bedienings- en veriligheidsvoorschriften voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product overdraagt aan een derde.
Gebruik in overeenstemming met bestemming
De handcirkelzaag (hierna "apparaat" genoemd) is geschikt voor het zagen van lengte- en dwarssnedes en versteksnedes in goed vastgezet spaanplaat, kunststof en Licht bouwmateriaal. Elk ander gebruik of modificatie van het apparaat geldt als oneigenlijk, Niettoegelaten gebruik en brengt aanzienlijke risico's op ongelukken met zich mee. Niet voor commercieel gebruik.
Onderdelen
Afbeelding A:
1 Inschakelblokkering
Aan/uitknop
Ontgrendelknop voor accupack
4 Accupack

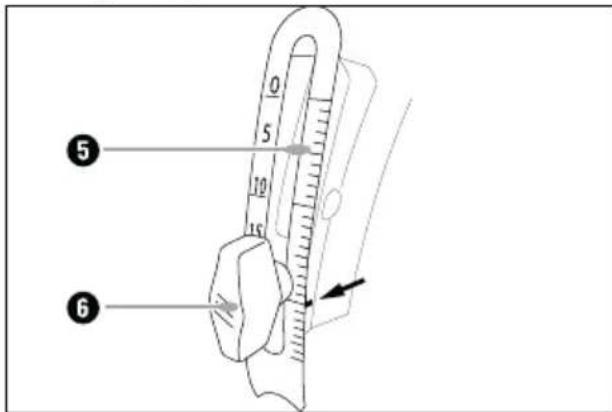

5 Zaagdiepteschaal
Borgschoef
Zool
8 Beschemkap
Vleugelbout voor de gleuf van de parallelaanslag
10 Asvergrendeling
1 Spanuitworp
Afbeelding B:
12 Accu-display-LED
13 Waarschuwingsindicatie overbelasting
16 Adapter voor stofafzuiiging

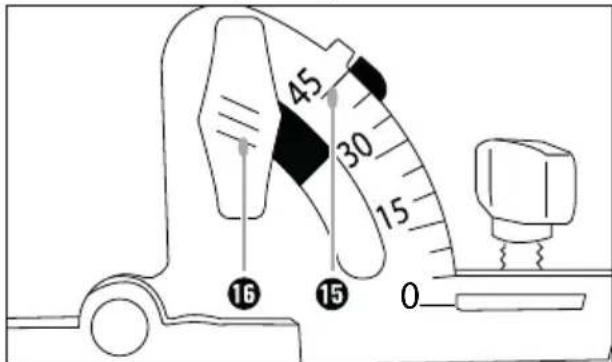

15 Zaaghoekschaal
Vleugelbout voor instelling van de zaaghoek

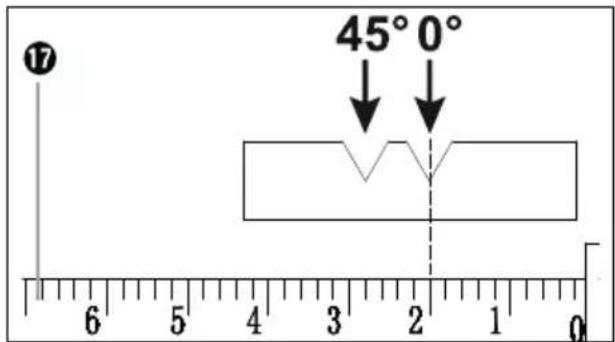

17 Parallelaanslag
18 LED-werklampje
15 Bevestiging parallelaanslag
20 Spanfrens
4 Spanbout
22 Terugtrekhendel voor beschemkap
Zaagblad
24 Inbussleutel
Afbeelding C:
25 Laadstatusindicatie-LED
26 Controle-LED
27 Snellader
Inhoud van het pakket
1 accu-handcirkelzaag
1 accu-snellader
1 accupack
1 parallelaanslag
1 adapter voor stofafzuiig (2-delig)
1 inbussleutel
1 zaagblad (gemonteerd)
1 gebruiksaanwijzing
Technische gegevens
Accu-handcirkelzaag: PHKSA 12 A2
Nominate spanning: 12 V = (gelijkstroom)
Nominaltoerental
(onbelast): 1400 min ^-1 n
Zaagblad: 1 × 0.85 ~mm × 1,1 ~mm
x015mm,20tanden
Max. zaagdiepte: Bij 0^ ca. 26 mm
Bij 45^ : ca. 17 mm
Nominate spanning: 12 V = (gelijkstroom)
Capaciteit: 4000
Cellen: 6
mAl
Accu-snellader: PLGK 12 B2
INGANG/Input:
Opgenomen vermogen: 75 W
UITGANG/Output:
Nominate spanning: 12V = = (gelijkstroom)
Nominale stroom: 4,5 A
Oplaadduur: ca. 60 min
Zekering (intern): 3,15 A
Beschermingsklasse: / (dubbel geisoleerd
Geluidsemissiewaarde:
Gemeten waarde voor geluid vastgesteld conform EN 62841. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt typisch:
Geluidsdrukniveau: L_PA = 86,8 ~dB(A)
Onzekerheid K:K PA= 3 dB
Geluidsvermögensniveau: L_WA = 97.8 dB (A)
Onzekerheid K:K WA= 3 dB
Draag gehoorbescherming!
Trillingsemissiewaarde:
Totale trillingswaarde (vectorsom van drie richtingen) bepaald conform EN 62841:
Zagen van hout a_hw = 3,27 ~m / s^2
Onzekerheid K = 1,5m / s^2
OPMERKING
De vermelde totale trillingswaarden en trillingsemissiewaarden zijn in een genormeerde testopstelling gemeten en{kunnen ook worden gebruikt voor vergelijkking van een elektrisch gereedschap met een ander elektrisch gereedschap.
De vermelde totale trillingswaarden en trillingssemissiewaarden können ook worden gebrukt voor een voorlopige inschatting van de belasting.
WAARSCHUWING!
De trillings- en geluidsemissieniveaus können tijdens het daadwerkelijk gebruik van het elektrische gereedschap afwijken van de vermelde waarden, afhankelijk van de aard en het gebruik van het elektrische gereedschap, en in het bijzonder afhankelijk van het soort werkstuk dat worden bewerkt.
Probeer de belasting zo Klein möglich te houden. Om de trillingsbelasting te reduceren, kunt u bijvoorbeeld handschoenen dragen tijdens het gebruik van het gereedschap en slechts beperkte tijd met het gereedschap werken. Daar bij dient u rekening te houden met alle aspecten van de bedrijscylus (bijvoorbeeld perioden waarin het gereed-schap is uitgeschakeld en perioden waarin het gereedschap weliswaar is ingeschakeld, maar nicht worden belast).
Algemene veiligheids-voorschriften voor elektrisch gereedschap
WAARSCHUWING!
Lees alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en technische gegevens van dit elektrische gereedschap. Het niedaleven van de navolgende aanwijzingen kan elektrische schokken, brand en/of ernstig letselveroorzaken.
Bewaar alle veiligheidsvoorschriften en instructies voor toekomstig gebruik.
De in de veiligheidsvoorschriften gebrukke term "elektrisch gereedschap" heeft betrekking op elektrisch gereedschap dat op netvoeding werkt (met snoer) en op elektrisch gereedschap dat op accu's werkt (zonder snoer).
1. Veiligkeit op de werkplek
a) Houd uw werkomgeving schoon en goed verlicht. Wanorde en een nicht-verlichte werkomgeving konnen leiden tot ongelukken.
b) Gebruik het elektrische gereedschap nicht in explosiegevaarlijke omgevingen waarin zich brandbare vloeistof, gas of stof bevindt. Elektrisch gereedschap geeft namelijk vomken af die stof of dampen+kunnendoen ontvlammen.
c) Houd kinderen en andere Personen uit de buurt verwijl u elektrisch gereedschap geleukt. Als u afgeleid raakt, zou u namelijk de contrôle over het elektrische gereedschap konnen verliezen.
a) De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaard elektrisch gereedschap. Onveranderde stekkers en passende stopcontacten verminderen het risico op een elektrische schok.
b) Voorkom lichamelijk contact met geaarde oppervlakken zoals buizen, verwarmingstoestellen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.
c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Als er water in een elektrisch gereedschap binnendringt, bestaat er verhoogd risico op een elektrische schok.
d) Gebruik het aansluitsnoor Niet voor oneigenlike doelen, bijvoorbeeld om het elektrische gereedschap te dragen, om het gereedschap op te hangen of om de stekker uit het stopcontact te trekken. Houd het aansluitsnoor uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of in de war geraakte aansluitsnoren verhogen de kans op een elektrische schok.
e) Gebruik bij het werken met elektrisch gereed-schap buitenshuis alleen verlengsnoeren die zichen goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op een elektrische schok.
f) Als u het Niet kunt vermijden om het elektrische gereedschap in een vochtige omgeving te gebruiken, kaak dan gebruik van een aardlekschakelaar. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.
3. Veiligheid van Personen
a) Wees alert, let op wat u doet en gebruik uw gezond verstand wonneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid kan bij het gebruik van elektrisch gereedschap al tot ernstig letsel leiden.
b) Draag persoonlijke beschemmingsmiddelen en draag alkijd een veiligheidsbril. Het dragen van persoonlijke beschemmingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van het type en het gebruik van het elektrische gereedschap, vermindert het risico op letsel.
c) Voorkom onbedoelde inschakeling. Controler of het elektrische gereedschap uitgeschakeld is voordat u het aansluit op de netvoeding en/of op een accu en voordat u het gereedschap optilt of draagt. Als u bij het dragen van elektrisch gereedschap uw vinger op de aan-/uit knop houdt of als u reeds ingeschakeld elektrisch gereedschap op de netvoeding aansluit, kan dit tot ongelukken leiden.
d) Verwijder alle afstelgereedschap of moersleutels voordat u het elektrische gereedschap aanzet. Gereedschap of moersleutels die zich in een draaiend onderdeel van het elektrische gereedschap bevinden, können letsel veroorzaken.
e) Voorkom een abnormale lichaamshouding. Zorg dat u stevig staat en bewaar altijd uw evenwicht. Zo kurz u het elektrische gereed-schap in onverwachtete situatuies beter onder controle honden.
f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houdhaar en kleding uit de buurt van bewegende onderdelen. Loszitende kleding, sieraden of haren hunen door bewegende onderdelen worden gegren.
g) Als stofafzigings- en opvangvoorzieningen kuren worden bevestigd,要去en deze worden aangesloten en correct worden gebrukt. Het gebruik van een stofafzuging kan risico's door stof beperken.
h) Laat u Niet misleiden door schijnbare veilig- heid en negeer de veiligheidsregels voor elektrisch gereedschap Niet, ook wanner u na veelvuldig gebruik vertrouwd bent met het elektrische gereedschap. Onachtzaamheid kan in een fractie van een seconde tot ernstig letsel leiden.
4. Gebruik en behandeling van het elektrische gereedschap
a) Voorkom overbelasting van het elektrische gereedschap. Gebruik voor uw werkzaamheden het waarvoor bedoelde elektrische gereedschap. Met een geschikt elektrisch gereedschap werkt u beter en veiliger in het aangegeven vermogensbereik.
b) Gebruik geen elektrisch gereedschap waar- van de aan-/uitknop defect is. Elektrisch gereed-schap dat nicht meer aan- of uitgezet kan worden, is gevaarlijk en moet worden gerepareerd.
c) Haal de stekker uit het stopcontact en/of verwijder de afneembare accu voordat u instellenen aan het apparaat verricht, hulpstukken verwisselt of het elektrische gereedschap wegegt. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap onbedoeld kan worden gestart.
d) Berg elektrisch gereedschap buiten het bereik van kinderen op als het Niet in gebruik is. Zorg ervoor dat het elektrische gereedschap Niet worden gebruikt door Personen die er nicht mee vertrouwd zijn of die deze instructies nicht hebben gelezen. Elektrisch gereedschap is gevaarlijk als het door onervaren Personen worden gebruikt.
e) Onderhoud elektrisch gereedschap en hulpstukken zorgvuldig. Controller of bewegende onderdelenaar behoren werken en nicht klemmen, en of er geen onderdelen gebroken of zodanig beschadigd zich dat de werking van het elektrische gereedschap wordt aangetast. Laat beschadigde onderdelen voor de ingebruikname van het elektrische gereedschap repareren.Veel ongelukken+zijn het gevolg van slecht onderhoud van elektrisch gereedschap.
f) Houd snijwerktuigen scherp en schoon. Met zorg onderhoden snijwerktuigen lopen minder vaak vast en+zijn gemakkelijker te bedieren.
g) Gebruik elektrisch gereedschap, hulpstukken en dergelijk in overeenstemming met de handleiding. Houd waar bij rekening met de werkomstandigheden en de te verrachten werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de beoogde toepassingen kan tot gevaarlijke situatuies leiden.
h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Bij gladde handgrepen en greepvlakken is een veilige bediening en controle van het elektrische gereedschap in onvoorziene situaties Niet möglichk.
5. Gebruik en behandeling van het accugereedschap
a) Laad de accu'suitsluitend op met een oplader die door de fabrikant worden aanbevolen. Er bestaat brandgevaar als een oplader die voor een bepaald type accu's bestemd is, voor andere accu's worden gebruikt.
b) Gebruik alleen de waarvoor bestemde accu's in de elektrische apparaten. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
c) Houd een Niet-gebruekte accu ut de buurt van paperc lips, munten, sleutels, spijkers, schroeven en andere petite metalen voorwerpen die een overbrugging van de contacten+kennen zeroorzaken. Kortsluiting tussen de accucontacten kan verbrandingen of brand tot gevolg hebben.
d) Bij onjuist gebruik kan er vloeistof uit de accu lekken. Vermijd contact met accuvloeistof. Spoel bij onbedoeld contact met accuvloeistof de vloeistof weg met water. Raadpleeg bovendien een arts als er accuvloeistof in de ogen komt. Lekkende accuvloeistof kan leiden tot huidirritatie en brandwonden.
e) Gebruik geen beschadigde of gemodificierde accu. Beschadigde of gemodificierde accu's kuren zich onvoorspelbaar gedragen en brand, explosions of letselgevaar tot gevolg hebben.
f) Stel een accu Niet bloot aan vuur of hoge temperaturen. Vuur en temperaturen boven 130^ (265^) kunnen een explosie veroorzaken.
g) Volg alle aanwijzingen voor het opladen op en laad de accu of het accugereedschap nooit op buiten het in de gebruiksaanwijzing aangegeven temperatuurbereik. Bij verkeerd opladen of opladen buiten het toegestane temperatuurbereik kan de accu stuk gaan en kan het brandgevær toenemen.
VOORZICHTIG! EXPLOSIEGEVAAR! Laad Niet-oplaadbare accu's nooit e) op.
erm de accu gegen但它, bijv. ook gegen continu zonlicht, vuer, water en vocht. Er bestaat explosie-gevaar.
6. Service
a) Laat uw elektrische gereedschap alleen doorgekwalificeerde vakmensen en uitsluitend metoriginele verrangingsonderdelen repareren.Op die manier blift de veiligheid van het elektrische gereedschap gewaarborad.
b) Pleeg nooit onderhoud aan beschadigde accu's. Alle accuonderhoud mag uitsluitend worden uitgevoerd door de fabrikant of een bevoeage klantenservice.
Apparaatspecifieke veiligheidsvoerschriften voor handcirkelzagen
Veiligheidsvoorschriften voor alle zagen Zaagprocedure
a) GEVAAR! Kom met uw handen nicht in het zaagbereik en bij het zaagblad. Als beiden handen de zaag vasthouden, hunnen ze Niet worden verwond door het zaagblad.
b) Grijp Niet onder het werkstuk. De beschemkap kan u onder het werkstuk Niet gegen het zaagblad beschermen.
c) Pas de zaagdiepte aan de dikte van het werkstuk aan. Er moet minder dan een volledige tandhoogte onder het werkstuk zichbaar+zijn.
d) Houd het te zagen werkstuk nooit in de hand of boven het been vast. Zet het werkstuk vast op een stabiele ondergrond. Het is belangrijk om het werkstuk goed te bevestigen, zodat het risico op fysiek contact, vastlopen van het zaagblad of verlies van de controle tot een minimum [-] wordt beperkt.
e) Pak het elektrische gereedschap vast aan de geïsoleerde grijpvlakken wonneur u werkzaamheden uitvoert waar bij het gereedschap met verborgen elektriciteitsleidingen in aanraking kan komen. Bij contact met een onder spanning staande leiding komen ook de metalendelen van het elektrische gereedschap onder spanning, wat resulteert in een elektrische schok.
f) Gebruik bij zagen in de lengterichting alsijd een aanslag of een geleider. Dit verbetert de nauwkeurigheid van de snede en vermindert de kans dat het zaagblad vastloopt.
g) Gebruik altiid zaagbladen met de juiste grootte en met een bijpassend asgat (bijv. ruitvormig of rond). Zaagbladen met een nicht bij de as van de zaag passend asgat, draaien excentrisch en hebben verlies van de controle tot gevolq.
h) Gebruik nooit beschadigde of verkeerde sluitingen of -schroeven voor het zaagblad. De zaagblad-sluitingen en -schroeven zich spe ciaal ontworpen voor uw zaag, voor optimale prestaties en bedrijsveiligheid.
Overige veiligheidsinstructies voor alle zagen Terugslag:oorzaken en passende veiligheidsmaatregelen
- Een terugslag is een plotselinge reactie als gevolg van een hakend, vastlopend of Niet goeduitgelijnd zaagblad, die tot gevolg heeft dat dezaag ongecontroleerd omhoog komt en zichuit het werkstuk in de richting van de gebruikerbeweegt;
als het zaagblad zich in de zich sluitende zaagsnede vasthaakt of vastklemt, blokkeert het en slaat de motorkracht het apparaat terug in derichting van de gebruiker;
als het zaagblad in de zaagsnede worden verdraaid of verkeerd worden uitgelijnd, kennen detanden aan de achterkant van het zaagblad in het oppervlak van het werkstuk vasthaken, waardoor het zaagblad uit de zaagsnede worden gedrukt en de zaag terugspringt in derichting van de gebruiker.
Een terugslag is het gevolg van onjuist gebruik van de zaag. Dit is te voorkomen door passende voorzorgsmaatregelen, zoals hieronder beschreven.
a) Houd de zaag vast en breng uw armen in een positie waarin u de terugslagkrachten kunt opvangen. Blij alteid aan de zijkant van het zaagblad, breng het zaagblad nooit in een lijn met uw lichaam. Bij een terugslag kan de zaag maar achteren springen, maar de gebruiker kan de terugslagkrachten door passende voorzorgsmaatregelen beheersen.
b) Als het zaagblad vastloopt of als u het werk onderbreekt, schakelt u de zaag uit en houdt u deze rustig in het materiaal tot het zaagblad tot stilstand is gekomen. Probeer nooit om de zaag uit het werkstuk te verwijdenen of maarachten te trekken zolang het zaagblad in beweging is, anders kan er een terugslag optreden. Stel deoorzaak van het vastlopen van het zaagblad vast en los het probleem op.
c) Als u een zaag die in het werkstuk steekt opnieuw wilt starten, centreert u het zaagblad in de zaagsnede en controleert u of de zaagtanden Niet in het werkstuk vasthaken. Als het zaagblad vastgehaakt zit, kan het uit het werkstuk worden gedrukt of een terugslag veroorzaken runawayer de zaag opnieuw wordt gestart.
d) Ondersteun grote platen om het risico op een terugslag door een klemmend zaagblad te verminderen. Grote platen konnen onder hun eigen gewicht Doorbuigen. Platen要去en aan beiden zichden worden ondersteund, zowel in de buurt van de zaagsnede als aan de rand.
e) Gebruik geen botte of beschadigde zaagbladen. Zaagbladen met botte of verkeerd uitgelijnde tanden veroorzaken door een te smalle zaagsnede verhoogde wrijving, vastlopen van het zaagblad en terugslag.
f) Zet voor het zagen de instellenen voor de zaagdiepte en zaaghoek goed vast. Alsijdens het zagen de instellenen veranderen, kan het zaagblad vastlopen en een terugslag yerooorzaken.
g) Wes bijzonder voorzichtig bij het zagen in bestaande wanden of andere materialen waarvan de samenstelling onbekend is. Het zaagblad kan tijdens het zagen in verborgen objecten vastraken en een terugslag veroorzaken.
Werking van de onderste beschemkap
a) Controller vór elk gebruik of de onderste beschemkap perfect sluit. Gebruik de zaag Niet als de onderste beschemkap Niet vrij kan bewegen en Niet onmiddelijk sluit. Klem of bind de onderste beschemkap nooit in geopende positie vast. Als u de zaag per ongeluk LASTVallen,kan de onderste beschemkap verbuigen.Open de beschemkap met deterugtrekhendel en zorg ervoor dat deze vrij kan bewegen en bij alle zaaghoeken en zaagdieptes het zaagblad of andere onderdelen nicht aanragakt.
b) Controleer de werking van de veren van onderste beschemkap. Laat de zaag voor gebruik nakijken als de onderste beschemkap en de veren Niet correct werken. Door beschadigde onderdelen, kleverige aanslag of spananophopingen kan de onderste beschemkap vertraagd werken.
c) Open de onderste beschemkap alleen met de hand bij bijzondere zaagsnedes, zoals bijv. "invalwerk en hoeksnedes". Open de onderste beschemkap met de terugtrekhandel en laat deutsche los zodra het zaagblad het werkstuk raakt. Bij alle andere zaagwerkzaamheden moet de onderste beschemkap automatisch werken.
d) Leg de zaag Niet op de werkbank of op de vloer zonder dat de onderste beschemkap het zaagblad bedekt. Een onbeschermd, nadraaiend zaagblad beweegt de zaag gegen de snijrichting in en zaagt alles wat in de weg zit. Houd waar bij rekening met de nalooptijd van het zaagblad.
Veiligheidsvoorschriften voor opladers
Dit apparaat mag worden gebruikt door kinderen vanaf 8aar en door personen met beperkte fysieke, zintuiglijke of geestelijkke vermogens of gebrek aan ervaring of kennis, mits ze onder toezicht staan of over het veilige gebruik van het apparaat zichn geinstrueerd en de waaruit voortkomende bevaren hebben begrepen. Kinderen mogen nicht met het apparaat spelen. Kinderen mo- gen zonder toezicht geen reiniging en gebruikersonhoud uitvoeren.
Wonneer het netsnoer van dit apparaat beschadigd raakt, moet het, om risico's te vermiiden, worden verrangen door de fabrikant of de klantendienst van de fabrikant of een persoon met vergelijkbare kwalificaties.
De oplader is alleen geschikt voor gebruik binnenshuis.
WAARSCHUWING!
Gebruik het apparaat Niet wanneer de kabel, het netsnoer of de stekker beschadigd is. Beschadigde netsnoeren hunnen levensgevaarlijk zijn vanwege elektrische schok.
WAARSCHUWING!
Deze lader kan alleen de volgende batterijen opladen: PAPK 12 A1 / PAPK 12 A2 / PAPK 12 B1.
Een actuele lijst van batterijcompatilitieit is te vinden op www.Lidl.de/Akku.
Aanvullende aanwijzingen:
Gebruik geen slijpschijven.
Gebruik alleen zaagbladen met een diameter die in overeenstemming is met de aanduidingen op de zaag.
Gebruik het juiste zaagblad voor het te zagen materiaal.
Gebruik uitsluitend zaagbladen met een vermeld toerental dat gelijk of groter is dan het op het elektrische gereedschap vermelde toerental.
■ Zaagbladen die voorzien zijn voor het zagen van hout of gelijksoortige materialen,要去en voldoen aan EN 847-1.
Voorkom oververhitting van de zaagstandpunten.
Voorkom bij het zagen van kunststof dat de kunststof smelt.
Draag tijdens het zagen een stofmasker.
Gebruik uitsluitend aanbevolen zaagbladen.
Draag alsijd gezoorbescherming!
Veiligheidsvoorschriften voor cirkelzaagbladen
Draag
Draag een mondkapje!
Draag een veiligheidsbril!
Draag gehoorbescherming!
VOORZICHTIG! EXPLOSIEGEVAAR! Laad Niet-oplaadbare accu's nooit op.
Originele accessoires/hulpapparatuur
- Gebruik alleen accessoires en hulpstukken die vermeld staan in de gebruiksaanwijzing resp. waarvan gebruik compatibel is met het apparaat.
Voor de ingebruikname
Accupack in het apparaatplaatsen/ opladen/uit het apparaat nemen
VOORZICTIG!
Trek altiid de stekker uit het stopcontact voor dat u het occupack ④ uit de oplader haalt resp. in de oplader plaatst.
OPMERKING
De accu worden deels opgeladen geleverd. Laad de accu voor het eerste gebruik bij voorkeur minstens een uur op met de opla- der. Dat garandeert optimale prestaties van de accu. U kunt de lithium-ionaccu op elk gewenst moment oplaaden zonder de levensduur te verkorten. De accu raakt Niet beschadigd bij onderbreking van de oplaadprocedure.
- Als de accu in bedrijf te heet is geworden, is opladen nicht möglich. Laat de accu eerst afkoelen.
OPMERKING
Laad de accu nooit op als de omgevingstemperatuur lager is dan 10^ C of hoger dan 40^ C. Als een lithium-ionbatterij gedurende langeijd要去 worden opgeslagen,要去 de laadstatus regelmatig worden gecontroleerd. De optimale laadstatus ligt:tussen 50% en 80% . Het opslagklimaat要去 koel en droog..., bij een omgevingstemperatuur:tussen 0^ C en 50^ C.
- Druk, om het.Accupack te verwijderen, op de ontgrendelknoppen en neem het accupack 4uit het apparaat.
- Plaats het accupack in de snellader 27
- Steek de stekker in het stopcontact. De controle-LED 26 brandt rood.
- De groene laadstatusindicatie-LED25 geegt aan dat het opladen is voltooid en dat het.Accupack 4 waar is voor gebruik.
- Schuif het accupack in het apparaat.
Werking van de beschemkap controeren
Trek de terugtrekhendel voor de beschemkap 22 tot aan de aanslag.
De beschemkap 8要去 zonder te klemmen kunnen bewegen en bij het loslaten van de terugtrekhendel voor de beschemkap 22 automatisch kunnen terugspringen in de beginstand.
Ingebruikname
Zaagblad monteren/verwisselen
Verwissel het zaagblad 2alleen als u het accupack hebt verwijderd!
- Stel de zaagdiepte (met behulp van de borgbout 6) in op de kleinst mogelijkke positie, 0mm
- Druk op de asvergrendeling tot deze vast-klikt) en houd hem ingedrukt.
- Maak met de inbussleutel24 de spanbout 2bs.
- Neem nu de spanbout 21 en de spanflens 20 van de as (zie ook afb. A).
Afb. A: Zaagblad verwisselen
5.Trekdebeschemkap met behulp van de terugtrekhendel olledig terug en houd de beschemkap in deze positie.
6. Verwijder het zaagblad voorzichtig van onder afuit het apparaat.
7. Monteer het zaagblad23n omgekeerde volgorde van de bovenstaande beschrijving.
8. Druk op de asvergrendeling (tot deze vastklikt) en draai met de inbussleutel 2e spanbout 2ast.
WAARSCHUWING!
De pij op het zaagblaad moet overeen-komen met de pij de draairichting aangeeft (looprichting, vermeld op de beschemkap
Vergewis u ervan dat het zaagbla3 geschikt is voor het toerental van het gereedschap.
Parallelaanslag
Draai de vleugelbout voor de gleuf van de parallelaanslag 9os en schuif de parallelaanslag 1h de gleuf voor de parallelaanslag .19
Stel de gewenste zaagbreedte in met behulp van de schaal op de parallelaanslag 1n de uitsparingen in de zool (zie ook afb. B).
De rechteruitsparing in de zool is voor een zaaghoek van 0^
Afb. B: Zaagbreedte 2 cm
Draai de vleugelbout voor de gleuf van de parallelaanslag s veer vast.
Stofafzuiging aansluten
Steek de adapter voor de stofafzuiig op de spaanuitworp DIt hangt af van de diameter van de stof en spaanafzuiig.
Sluit een goedgekeurde stof- en spaanafzuiing aan.
OPMERKING
Bij het bewerken van hout of materialen waar bij stof vrijkomt dat de gezondheid in gevaar brengt, moet het apparaat worden aangesloten op een passend, goedgekeurd afzuigsystem.
Bediening
In- en uitschakelen
Inschakelen:
Druk de inschakelblokkering maar links of rechts en houd deze ingedrukt.
Druk op de aan/uitknop. Het LED-werklampje Brandt. Nadat de machine is gestart, kunt u de inschakelblokkering 1veer loslaten.
Uitschakelen:
Laat de aan-/uitknog 2 los.
Toestand van de accu
De toestand wordt op de accu-display-LED2 als volgt aangegeven:
ROOD/ORANJE/GROEN = maximaal opgeladen
ROOD/ORANJE = middelhoog opgeladen
ROOD = zwakke lading - accu opladen
Waarschuwing overbelasting
Als het apparaat beschadigd dreigt te raken, gaat de waarschuwingsindicatie overbelasting 13 kort branden. Het apparaat wordt uitgeschakeld.
Zaaghoek instellen
U kunt de zaaghoek instellen met behulp van de zaaghoekschaal 15
Draai de vleugelbou voor het instellen van de zaaghoek los. Stel de gewenste hoek in op de zaaghoekschaan de hand van de bovenkant van het zwarteuitstekende metaaldeel (zie afb.C). Draai de vleugelboutveer vast. De linkeruiitsparing in de zool is voor een zaaghoek van 45^ (Afb.B)
Afb. C: Zaaghoek instellen op 45 graden
Zaagdiepte instellen
OPMERKING
Stel de zaagdiepte ca. 3 mm dieper in dan de dikte van het materiaal. Zo bereikt u een zuivere snede.
Draai de borgbou6 los en stel met behulp van de schaal voor de zaagdiepte 5 le gewenste zaagdiepte in aan de hand van het referentieteken (zie pijlmarkering afb. D). Draai de borgbout 6veer vast.
Afb. D: Zaagdiepte instellen
Hanteren van de handcirkelzaag
- Schakel het apparaat in zoals beschreiben bij "In- en uitschakelen" en plantaht het met de voorkant van de zool ⑦ p het materiaal.
- Lijn de machine uit met de parallelaanslag of met een getekende lijn.
Onderhoud en reiniging
WAARSCHUWING!
LETSELGI
Schakel, voordat u werkzaamheden aan het apparaatuitvoert, eerst het apparaatuit en verwijder de accu.
De accuhandcirkelzaag is onderhoudsvrij.
Het apparaat moet algid schoon, droog en vrij van olie of smeervet zich.
Er mogen geen vloeistoffen in het apparaat terechtkommen.
Gebruik voor het schoonmaken van de behui- zing een droge doek. Gebruik nooit benzine, oplosmiddelen of schoonmaakmiddelen die kunststof aantasten.
De beschemkap moet altiid vrij kunnen bewegen en zelfstandig kunnen sluten. Houd het bewegingsbereik van de beschemkap waarom altiid schoon.Verwijder stof en spanen met behulp van een kwastje of perslucht.
■ Als een lithium-ionaccu langereijd moet worden opgeslagen, moet de laadtoestand periodiek worden gecontroleerd. De optimale laadtoestand ligtussen 50% en 80% . Het optimale opslagklimaat is koel en droog.
OPMERKING
Niet-vermelde verwangingsonderdelen (zoals accu, oplader) kurz u bestellen via once service-hotline.
Afvoeren
De verpakking bestaat uit milieuvriendelijkke materialen, die u via deplaatselijkerecyclepunterkunt afvoeren.
eer elektrisch gereedschap. niet bij het huisvuil!
Conform de Europese richtlijn 2012/19/EU要去 afgedankt elektrisch gereedschap gescheiden worden ingezameld en op een milieuvriendelijk wijze worden gerecycled.
Defecte of afgedankte accu's moeten conformRCTlijn 2006/66/EC worden gerecycled. Leverhet occupack en/of het apparaat in bij de hiervoorbestemde inzamelpunten.
Over afvoermogelijkheden voor afgedankt elektrisch gereedschap/een afgedankt accupack kunt u informatie opvragen bij uw gemeenteiniging.
Voer de verpakking af conform de milieuvoorschriften.
Let op de aanduiding op de verschillende verpakkingsmaterialen en voer ze zo nodig geschienen af. De verpakkingsmaterialen zijn voorzien van afkortingen (a) en cijfers (b) met de volgende betekenis:
1-7: kunststoffen,
20-22: papier en karton,
80-98: composietmaterialen
Informatie over möglichkheden voor het afvoeren van het afgedankte product kriigt u bij uw gemeenteini-ging.
Garantie van KompernaßHandels GmbH
Geachte klant,
U hebt op dit apparaat 3aar garantie vanaf de aankoopdatum. In geval van ge breken in dit product hebt u wettelijk rechten gegenover de verkoper van het product. Deze wettelijk rechten worden door once hierna beschreiben garantie nicht beperkt.
Garantievoorwaarden
De garantieperiode geldt vanaf de datum van aankoop. Bewaar de kassabon zorgvuldig. U hebthem nodig als bewijs van aankoop.
Als er binnen drieণaar vanaf de aankoopdatum van dit product een materiaal- of fabricagebout optreedt, wordt -aar once keuze - het product door ons kosteloos gerepareerd of verrangen of wordt de koopprijs terugbetaald. Voorwaarde voor deze garantie is dat het defecte apparaat en het aankoopbewijs (kassabon) binnen de termijn van drieণaar worden overlegd en dat kort worden om-schreiben waaruit het gebrek bestaat en wanner het is opgetreden.
Wonneer het defect door once garantie worden gedekt, krijgt u het gerepareerde product of een nieuw product retour. Met de reparatie of verwanging van het product begint er geen{nieuwe garantiperiode.
Garantieperiode en wettelijk aanspraken bij gebreken
De garantieperiode worden door deze waarborg nicht verlengd. Dat geldt ook voor verrangen en gerepareerde onderdelen. Eventuel al bij aankoop aanwezigee schade en gebreken要去en meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht.
Garantieomvang
Het apparaat is op basis van strenge kwaliteitsnormen met de grootst möglichke zorg vervaardigden voorafgaand aan de levering nauwkeuriggecontroleerd.
De garantie geldt voor materiaal- of fabricagefou- ten. Deze garantie geldt Niet voor productonderdelen die onderhevig zich aan normale slijtage en die waar om als slijtonderdelen worden beschouwd, of voor schade aan breekbare onderdelen zoals schakelaars, accu's of onderdelen die van glas zich gemaakt.
Deze garantie vervalt wonneer het product is beschadigd, ondeskundig is gebruikt of is gerepareerd. Voor deskundig gebruik van het product要去en alle in de gebruiksaanwijzing beschreven aanwijzingen precies worden opgevolgd. Gebruiksdoeleinden en handelingen die in de gebruiksaanwijzing worden afgeraden of waarvoort wordt gewaarschuwd,要去en beslist worden vermeden.
Het product is uitsluitend bestemd voor privégebruik en Niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die nicht door ons erkend servicefiliaal�nuitgevoerd, vervalt de garantie.
Afhandeling bij een garantiekwestie
Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in acht:
Houd voor alle aanvragen de kassabon en het artikelnummer (bij. IAN 12345) als aankoop-bewijs bij de hand.
Het artikelnummer vindt u op het typeplaatje van het product, op het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of op de sticker op de achter- of onderkant van het product.
■ Als er fouten in de werking of andere gebreken optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, Telefonisch of via e-mail.
Een als defect geregisteerd product kunt u dan zonder portokosten maar het aan u doorgegeven serviceadres sturen. Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wonneer het is opgetreden.
Op www.lidl-service.com kunt u deze en vele andere handleidingen, productvideo's en installationsoftware downloads.
Met deze QR-code gaat
u direct maar de website van Lidl Service (www.lidl-service.com) en=kunt u met het invoeren van het artikelnummer (IAN) 123456 de gebruiksaanwijzing openen.
Service
WAARSCHUWING!
Laat uw apparaten door het servicepunt of een elektricien repareren, en uitsluitend met originele verrangingsonderdelen. Op die manier blijft de verilgheid van het apparaat gewaarborgd.
Laat de stekker of het snoer altijd verrangen door de fabrikant van het apparaat of diens klantenservice. Op die manier blijft deveiligheid van het apparaat gewaarborgd.
NL Service Nederland
Let op: het volgende adres is geen serviceadres.
Neem eerst contact op met het opgegeven serviceadres.
Vertaling van de oorspronkelijke conformiteitsverklaring
Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke: de heer Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DUISTLAND, verklaren hier bij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen:
Machinerichtlijn
(2006/42/EC)
EG-laagspanningsrichtlijn
(2014/35/EU) (ALLEEN LADER)
Elettromagnetische compatibiliteit
(2014/30/EU)
RoHS-richtlijn
(2011/65/EU)*
- De volledige verantwoordelijkheid voor het afgeven van deze conformiteitsverklaring ligt bij de fabrikant. Het hierboven beschreiben object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 Juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.
Toegepaste geharmoniseerde normen:
EN 62841-1:2015
EN 62841-2-5:2014
EN 60335-1:2012/A13:2017
EN 60335-2-29:2004/A11:2018
EN 62233:2008
EN 55014-1:2006/A2:2011
EN 55014-1:2017
EN 55014-2:1997/A2:2008
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581:2012
Typeaanduiding van het apparatus: Accu-handcirkelzaag PHKSA 12 A2
Productieaar: 06-2019
Serienummer: IAN 322704_1901
Bochum, 18-06-2019
Semi Uguzlu
- Kwaliteitsmanager -
Technische wijzigingen vanwege verdere ontwikkeling voorbehonden.
Vervangende accu bestellen
Wonneer u voor uw apparaat een verrangende accu wilt bestellen, kut u dit eenvoudig op internet regelen, op www.kompernass.com, of Telefonisch afhandelen.
Dit article kan vanwege de beperkte voorraad na korteijd uiterkocht zichn.
OPMERKING
In sommige landen is het online bestellen van verrangingsonderdelen nicht möglich. Neem in dat geval contact op met de servicehelpdesk.
De actie is beperkt tot een accu per klant/apparaat, alsmede tot een looptijd van twee maanden na de actieperiode. Daarna kan de verrangende accu als verrangingsonderdeel gegen de normal geldende voorwaarden worden besteld.
NL Service Nederland
Voor een snelle verwerking van uw bestelling dient u voor alle aanvragen het articikelnummer (bijv. IAN 322704) van het apparaat bij de hand te hebben. Het articikelnummer vindt u op het typeplaatje van het apparaat of op de titelpagina van deze gebruiksaanwijzing.
