Marke	Parkside
Modell	PHKSA 12 A2
Produkttyp	Akku-Kreissäge
Verwendungszweck	Haushalt, Sägen von Holz, Kunststoff und leichten Materialien
Leerlaufdrehzahl	1400 min⁻¹
Sägeblattdurchmesser	85 mm
Sägeblattbohrung	15 mm
Sägeblattstärke	1,1 mm
Zähnezahl	20
Maximale Schnitttiefe (45°)	17 mm
Schnittwinkel einstellbar	0° bis 45°
Akku	Lithium-Ionen 12 V, 4 Ah (PAPK 12 B1)
Ladegerät	PLGK 12 B2, Eingang 230 V~, Ausgang max. 4,5 A
Ladezeit	Ca. 60 Minuten
Schalldruckpegel	86,8 dB(A)
Schallleistungspegel	97,8 dB(A)
Vibration (Holz)	3,27 m/s² (K=1,5 m/s²)
Unterer Schutzhaube	Automatisch mit Rückhebel
LED-Arbeitsleuchte	Ja
Spindelarretierung	Ja
Parallelanschlag	enthalten, einstellbar
Absaugadapter	enthalten
Schutzklasse (Ladegerät)	II (Doppelisolierung)
Garantie	3 Jahre

Häufig gestellte Fragen - PHKSA 12 A2 PARKSIDE

Wie wechselt man das Sägeblatt?

Entfernen Sie den Akku. Stellen Sie die Schnitttiefe auf 0 mm ein. Drücken und halten Sie die Spindelarretierung (10). Lösen Sie die Spannschraube (21) mit dem Inbusschlüssel (24). Entfernen Sie die Schraube und den Spannflansch (20). Schieben Sie die Schutzhaube (8) mit dem Rückhebel (22) zurück und halten Sie sie. Entfernen Sie das Sägeblatt (23) von unten. Setzen Sie das neue Sägeblatt unter Beachtung der Drehrichtung (Pfeile) ein. Ziehen Sie die Schraube mit dem Inbusschlüssel fest.

Welche Akkutypen sind kompatibel?

Die kompatiblen Akkus sind die Modelle PAPK 12 A1, PAPK 12 A2 und PAPK 12 B1 der Serie X12V Team Parkside. Das mitgelieferte Ladegerät (PLGK 12 B2) lädt diese Akkus. Konsultieren Sie www.Lidl.de/Akku für die aktuelle Liste.

Wie stellt man die Schnitttiefe ein?

Lösen Sie die Feststellschraube (6). Stellen Sie die gewünschte Tiefe an der Schnitttiefenskala (5) mit Hilfe der Markierung ein. Ziehen Sie die Schraube wieder an. Es wird empfohlen, eine Tiefe von etwa 3 mm über der Materialstärke zu wählen, um einen sauberen Schnitt zu erhalten.

Wie stellt man den Schnittwinkel ein?

Lösen Sie die Flügelschraube zur Vorwahl des Schnittwinkels (16). Stellen Sie den gewünschten Winkel (0° bis 45°) mit Hilfe der Schnittwinkelskala (15) und der Oberkante des Metallteils ein. Ziehen Sie die Schraube fest. Die linke Kerbe auf der Grundplatte entspricht 45°.

Wie schließt man die Staubabsaugung an?

Setzen Sie den Absaugadapter (14) auf den Spanauswurf (11). Schließen Sie ein zugelassenes Absaugsystem an. Beim Sägen von Holz oder Materialien, die gesundheitsschädlichen Staub erzeugen, ist eine geeignete Absaugvorrichtung obligatorisch.

Was tun, wenn die Säge nicht startet?

Überprüfen Sie zuerst, ob der Akku geladen und richtig eingesetzt ist (bis zum Einrasten drücken). Stellen Sie sicher, dass die Startarretierung (1) gedrückt ist (nach links oder rechts schieben), bevor Sie den EIN/AUS-Schalter (2) betätigen. Wenn die Überlastanzeige (13) leuchtet, lassen Sie das Gerät abkühlen.

Wie lade ich den Akku?

Entfernen Sie den Akku aus der Säge, indem Sie die Entriegelungstasten (3) drücken. Stecken Sie das Ladegerät (PLGK 12 B2) in eine Steckdose. Legen Sie den Akku in das Ladegerät ein. Die Kontroll-LED (26) leuchtet rot während des Ladevorgangs und wechselt auf grün, wenn der Akku vollständig geladen ist (ca. 60 Min.). Ziehen Sie das Ladegerät nach Gebrauch aus der Steckdose.

Wie lange dauert der Ladevorgang?

Die Ladezeit beträgt mit dem mitgelieferten Ladegerät PLGK 12 B2 für den 4-Ah-Akku ca. 60 Minuten. Für einen 2-Ah-Akku ist die Zeit ähnlich (60 Min. bei 2,4 A). Verwenden Sie nur das angegebene Ladegerät.

Kann ich diese Säge für andere Materialien als Holz verwenden?

Ja, die Säge eignet sich zum Sägen von Spanplatten, Kunststoff und leichten Baumaterialien. Verwenden Sie ein für das Material geeignetes Sägeblatt. Vermeiden Sie das Schmelzen von Kunststoff. Tragen Sie eine Staubmaske und einen Gehörschutz. Nicht für Metalle geeignet.

Wo finde ich Ersatzteile?

Sie können Ersatzteile (Akkus, Ladegeräte usw.) beim Parkside-Kundendienst telefonisch (0800 919270 in Frankreich) oder auf der Website www.kompernass.com bestellen. Halten Sie die Artikelnummer (IAN) oder die Modellnummer bereit.

BEDIENUNGSANLEITUNG PHKSA 12 A2 PARKSIDE

Originalbetriebsanleitung

FR BE

SCIE CIRCULAIRE SANS FIL

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

OB IE

DE/AT/CH Originalbetriebsanleitung Seite 1

Alle Parkside Geräte und die Ladegeräte PLGK 12 A1 / PLGK 12 B2 der X12V Team Serie sind mit dem Akku-Pack PAPK 12 A1 / PAPK 12 A2 / PAPK 12 B1 kompatibel.

Bestimmungsgemäß Gebrauch 2
Ausstattung 2
Lieberumfang 2
Technische Daten 2

Allgemeine Sicherheitseinweise für Elektrowerkzeuge. 3

1. Arbeitsplatzsicherheit 4
2. Elektrische Sicherheit 4
3. Sicherheit von Personen 4
4. Verwendung und Behandlung des Elektrowerkzeugs 5
5. Verwendung und Behandlung des Akkuwerkzeugs 5
6. Service 6

Geratespezifische Sicherheitshinweise fur Handkreissagen 6
8
9
Originalzubehor/-zusatzgerate 9

Vor der Inbetriebnahme 9

Akku-Pack entnehmen/laden/einsetzen 9
Funktion der Schutzhaube prufen 9

Inbetriebnahme 9

Sageblatt montieren/wechseln 9
Parallelanschlag 10
Staubabsaugung anschlieben 10

Bedienung 10

Ein- und ausschalten 10
Akkuzustand 10
1. Überlast Warnung 1
Schnittwinkel einstellen 11
Schnitttiefe einstellen 11
Handhabung der Handkreissage 11

Wartung und Reinigung 11

Entsorgung 12

Garantie der Kompernaß Handels GmbH 12

Service 14

Importeur

Original-Konformitätserklarung 15

Ersatz Akku Bestellung. 16

Telefonische Bestellung 16

Einleitung

Wir beträckwūnschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil desnes Produkte. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien-und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschreiben und für die angegebenen Einsatzbereiche. Handigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Die Handkreissäge (nachfolgend „Gerät“ genannt) ist zum Sagen von Längs- und Querschnitten, Gehrungsschnitten bei fester Auflage in Spanplatten, Kunststoff und Leichtbaustoffen geeignet. Jede andere Verwendung oder Veränderung der Maschine gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Nicht zum gewerblichen Gebrauch.

Ausstattung

Abbildung A:

Einschalsperre
EIN-/AUS-Schalter
3 Entriebelungstaste fur Akku-Pack
Akku-Pack

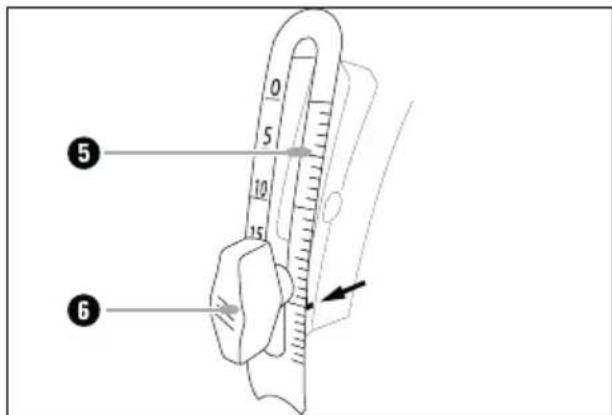

Schnitttiefenskala
6 Feststellschraube
Grundplatte
Schutzhaube
9 Flugelschraube für Parallelanschlagaufnahme
10 Spindelarretierung
1 Spanauswurf

Abbildung B:

12 Akku-Display-LED
13 Überlast Warnanzeige
14 Adapter zur Staubabsaugung
15 Schnittwinkelskala
16 Flugelschraube für Schnittwinkelvorwahr

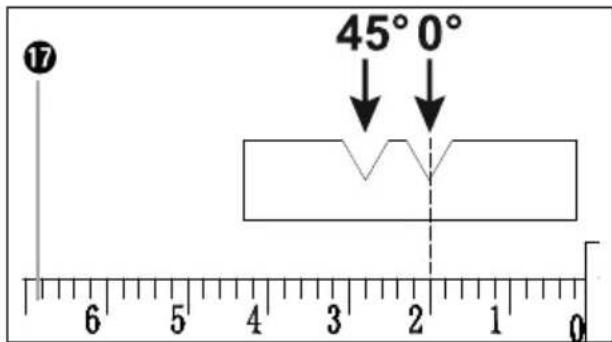

17 Parallelanschlag
18 LED-Arbeitsleuchte
19 Parallelanschlagaufnahme

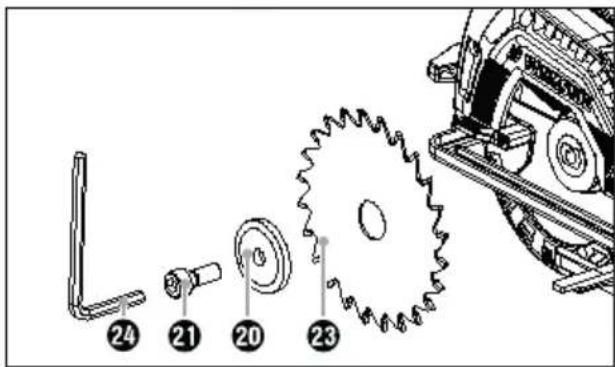

20 Spannflansch
21 Spannschraube
22 Rückziehhebel für Schutzhaube
Sagelblatt
24 Innensechskantschluss

Abbildung C:

Ladezustandsanzeige-LED
26 Kontroll-LED
27 Schnell-Ladegerat

Lieferumfang

1 Akku-Handkreissage
1 Akku-Schnelladegerat
1 Akku-Pack
1 Parallelanschlag
1 Adapter zur Staubabsaugung (2 teilig)
1 Innensechskantschlüssel
1 Sägeblatt (vormontiert)
1 Betriebsanleitung

Technische Daten

Akku-Handkreissäge: PHKSA 12 A2

Bemessungsspannung: 12 (Gleichstrom)

Bemessungs

Leerlaufdrehzahl: 1400 min-1

Sageblatt: 1 × 0.85 mm × 1,1 mm x × 15 mm, 20 Zähne

Max. Schnitttiefe: Bei 0^ ca. 26 mm Bei 45^ ca. 17 mm

Akku: PAPK 12 B1

Typ: Lithium LITHIUM-IONEN

Bemessungsspannung: 12 (Gleichstrom)

Kapazitat: 4000 m

Zellen: 6

Akku-Schnelladegerat: PLGK 12 B2

EINGANG/Input:

Bemessungsspannung: 220 - 240V (Wechselstrom), 50-60 Hz

Leistungsaufnahme: 75 W

AUSGANG/Output:

Bemessungsspannung: 12 (Gleichstrom)

Bemessungsstrom: 4,5 A

Ladedauer: ca. 60 min

Sicherung (inner): 3,15 A

Schutzklasse: 回 11

Gerauschemissionswert:

Messwert für Gerausch ermittelt entspruchend EN 62841. Der A-bewertete Gerauschpegel des Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel: L_PA = 86,8 ~dB(A)

Unsicherheit K: K PA = 3 dB

Schallleistungspegel: L_WA = 97.8 dB (A)

Unsicherheit K: K WA = 3 dB

Gehorschutz tragen!

Schwingungsemissionswert:

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841:

Sagen von Holz a_bW = 3,27 ~m / s^2

Unsicherheit K = 1,5m / s^2

HINWEIS

Die angegeben Schwingungsgesamtwerte und die angegebenen Gerauschemissonswerte sind nach einem genormten Prüfverfahren gemessen worden und konnen zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.
Die angegeben Schwingungsgesamtwerte und die angegebenen Gerauschemisswerte können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

WARNING!

Die Schwingungs- und Gerauschemissionen konnen während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird.
Versuchen Sie, die Belastung so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind (Doppelisolierung) das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigten (beispieleweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung lauft).

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING!

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen these Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbefriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

1. Arbeitsplatzssicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeuchtete Arbeitsbereiche konnen zu Unfallen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Elektrowerkzeug verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeberdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdoosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzahngen oder um den Stecker aus der Steckdose zuziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich zugelassen sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie aufmerksam, acht den Sie darauf, was Sie tun, und给他们 Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerk zeugs kann zu ernsthaften Verletzungen führen.
b) Tagen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewisern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und / oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeug den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschluss, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlussel, der sich in einem drehenden Teil des Elektrowerkzeug's befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, sind diese anzuschlieben und richtig zu verwenden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für ihre Arbeit das dafür bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, dass sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und / oder entfernen Sie den abnehmbarren Akku, bevor Sie Geräteinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug, Einsatzwerkeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

5. Verwendung und Behandlung des Akkuwerkzeugs

a) Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die damit vorgesehenen Akkus in den Elektrowerkzeug. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von Buroklammern, Munzen, Schlusseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspulen. Wenn die Flüssigkeit in die Augen kommt, behmen Sie zusätzlich arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
e) Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.
f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130^ (265^) können eine Explosion hervorrufen.
g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkezeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstoren und die Brandgefahr erhöhen.

VORSICHT! EXPLOSIONSGEFAHRI! Laden Sie nicht aufladbare Batterien niemals auf.

ten Sie den Akku vor Hitze, z. B.
auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit.
Es besteht Explosionsgefahr.

6. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original Ersatzteilen reparieren. Damit wird sichergestell, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.
b) Warten Sie niemals beschädigte Akkus. Sümliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

Gerätespezifische Sicherheitshinweise für Handkreissägen

Sicherheitshinweise für alle Sagen

Sageverfahren

a) GEFAHR! Kommen Sie mit ihren Han- den nicht in den Sägebereich und an das Sägeblatt. Wenn beide Hande die Säge halten, konnen diese vom Sägeblatt nicht verletzt werden.
b) Greifen Sie nicht unter das Werkstück. Die Schutzhaube kann Sie unter dem Werkstück nicht vor dem Sägeblatt schützen.
c) Passen Sie die Schnitt-Tiefe an die Dicke des Werkstücks an. Es sollte weniger als eine volle Zahnöhe unter dem Werkstück sightbar sein.
d) Halten Sie das zu sagende Werkstück niemals in der Hand oder über dem Bein fest. Sichern Sie das Werkstück an einer stabilen Aufnahme. Es ist wichtig, das Werkstück gut zu befestigen, um die Gefahr von Körperkontakt, Klemmen des Sageblattes oder Verlust der Kontrolle zu minimieren.
e) Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführten, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Kontakt mit einer spannungsführenden Leitung setzt auch die Metallteile des Elektrowerkzeugs unter Spannung und führt zu einem elektrischen Schlag.
f) Verwenden Sie beim Längsschneiden immer einen Anschlag oder eine arcade Kantenführung. Dies verbessert die Schnittgenaigung und verringt die Möglichkeit, dass das Sägeblatt klemmt.

g) Verwenden Sie immer Sägeblätter in der richtigen Höhe und mit passender Aufnahmebohrung (z. B. rautenformig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle.
h) Verwenden Sie niemals beschädigte oder falsche Sägeblatt-Unterlegscheiben oder schrauben. Die Sägeblatt-Unterlegscheiben und - schrauben wurden speziell für ihre Säge konstruiert, für optimale Leistung und Betriebssicherheit.

Weitere Sicherheitshinweise für alle Sagen Rückschlag - Ursachen und entsprechende Sicherheitshinweise

• Ein Rückschlag ist die plötzliche Reaktion infolge eines hakenden, klemmenden oder falsch ausgerichteten Sageblattes, die dazu führt, dass eine unkontrollierte Sage abhebt und sich aus dem Werkstück Heraus in Richtung der Bedienperson bewegt.
• Wenn sich das Sägeblatt in dem sich schliebenden Sagespalt verhakt oder verklemmt, blockiert es, und die Motorkraft schlägt die Säge in Richtung der Bedienperson zurück.
• Wird das Sägeblatt im Sageschnitt verdreht oder falsch ausgerichtet, konnen sich die Zähne der hinteren Sägeblattkante in der Holz-Oberfläche verhaken, wodurch sich das Sägeblatt aus dem Sagespalt hereby bewegt und die Säge in Richtung der Bedienperson zurückspringt.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der Sage. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschreiben, verhindert werden.

a) Halten Sie die Säge fest und bringen Sie ihre Arme in eine Stellung, in der Sie die Rückschlagkräfte abfangen können. Halten Sie sich immer seitlich des Sägeblattes, nie das Sägeblatt in eine Linie mit ihrem Körper briggen. Bei einem Rückschlag kann die Kreissäge rückwärts springen, jedoch kann die Bedienperson durch geeignete Vorsichtsmaßnahmen die Rückschlagkräfte beherrschen.

b) Falls das Sägeblatt verklemmt oder Sie die Arbeit unterbrechen, schalten Sie die Säge aus und halten Sie sie im Werkstoff ruhig, bis das Sägeblatt zum Stillstand gekommen ist. Versuchen Sie nie, die Säge aus dem Werkstück zu entfernen oder sie rückwärts zuziehen, solange das Sägeblatt sich bewegt, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen des Sägeblattes.
c) Wenn Sie eine Säge, die im Werkstück steckt, wieder starten sollen, zentrierten Sie das Sägeblatt im Sägespalt und überprüfen Sie, ob die Sägezähne nicht im Werkstück verhakt sind. Verhakt das Sägeblatt, kann es sich aus dem WerkstückHERE aus bewegen oder einen Rückschlag verursachen, wenn die Säge erneut gestartet wird.
d) Stützen Sie große Platten ab, um das Risiko eines Rückschlags durch ein klemmendes Sägeblatt zu vermindern. Große Platten konnen sich unter ihrem Eigengewicht durchbiegen. Platten müssen auf beiden Seiten abgestützt werden, undzar sowohl in der Nähdes Sägospalts als auch an der Kante.
e) Verwenden Sie keine stumpfen oder beschädigten Sägeblätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähen verursachen durch einen zu engen Sägespalt eine erhöhte Reibung, Klemmen des Sägeblattes und Rückschlag.
f) Ziehen Sie vor dem Sagen die Schnitt-Tiefen und Schnitt-Winkeleinstellungen fest. Wenn sich während des Sagens die Einstellungen verändern, kann sich das Sägeblatt verklemmen und ein Rückschlag auftreten.
g) Seien Sie besonderss vorsichtig beim Sagen in bestehende Wände oder andere nicht einsehbare Bereiche. Das eintauchende Sägeblatt kann beim Sagen in verborgene Objekte blockieren und einen Rückschlag verursachen.

Funktion der unteren Schutzhaube

a) Überprüfen Sie vor jeder Benutzung, ob die untere Schutzhaube einwandfrei schliebt. Verwenden Sie die Säge nicht, wenn die untere Schutzhaube nicht frei beweglich ist und sich nicht sofort schliebt. Klemmen oder binden Sie die untere Schutzhaube niemals in geöffneter Position fest. Sollte die Säge unbeabsichtigt zu Boden fallen, kann die untere Schutzhaube verbogen werden. Öffnen Sie die Schutzhaube mit dem Rückziehhebel und stellen Sie safer, dass sie sich frei bewegt und bei allen Schnittwinkeln und -tiefen weder Sägeblatt noch andere Teile berührt.
b) Überprüfen Sie die Funktion der Feder für die untere Schutzhaube. Lassen Sie die Säge vor dem Gebrauch warten, wenn andere Schutzhaube und Feder nicht einwandfrei arbeiten. Beschädigte Teile, klebrige Ablagerungen oder Anhäufigungen von Spanen halten die untere Schutzhaube verzögert arbeiten.
c) Öffnen Sie dieunte Schutzhaube von Hand nur bei besonderen Schnitten,wie z.B. Tauchund Winkelschnitten".Öffnen Sie dieunte Schutzhaube mit dem Rückziehhebel und lessen Sie diesen los, sobald das Sageblatt in das Werkstück eintaucht. Bei allen anderen Sägearbeiten soll dieunte Schutzhaube automatisch arbeiten.
d) Legen Sie die Säge nicht auf der Werkbank oder dem Boden ab, ohne dass die unter Schutzhaube das Sägeblatt bedeckt. Ein ungeschütztes, nachlaufendes Sägeblatt bewegt die Säge entgegen der Schnittrichtung und sagt, was ihm im Weg ist. Beachten Sie damit die Nachlaufzeit des Sägeblatts.

Sicherheitshinweise für Ladegeräte

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüg-

lich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speien. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Wenn die Netzanschlussleitung these Gerates beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Das Ladegerät ist nur für den Betrieb im Innenbereich geeignet.

WARNING!

Betreiben Sie das Gerät nicht mit beschädigtem Kabel, Netzkabel oder Netzstecker. Beschädigte Netzkabel bedeuten Lebensgefahr durch elektrischen Schlag.

ACHTUNG!

• Dieses Ladegerät kann nur die folgenden Batterien laden: PAPK 12 A1 / PAPK 12 A2 / PAPK 12 B1.
• Eine aktuelle Ende der Akkukompatibilität, finden Sie unter www.Lidl.de/Akku.

Ergänzende Anweisungen:

■ Verwenden Sie keine Schleifscheiben.
■ Verwenden Sie nur Sägeblätter mit Durchmessern entsprechend den Aufschriften auf der Säge.
■ Verwenden Sie das richtige Sägeblatt entsprechend dem zu sagen den Werkstoff.

■ Verwenden Sie nur Sägeblätter mit einer Drehzahl-Kennzeichnung, die der auf dem Elektrowerkzeug angegebenen Drehzahl entspricht oder hoher ist.
Sägeblätter, die zum Schneiden von Holz oderähnlichen Werkstoffen vorgesehen sind, müssen der EN 847-1 entsprechen.
■ Vermeiden Sie das Überhitzen der Sagezahnspitzen.
■ Vermeiden Sie beim Sagen von Kunststoff ein Schmelzen des Kunststoffs.
Tragen Sie beim Sagen eine Staubmaske.
■ Verwenden Sie nur empfohlene Sägeblätter.
Immer einen Gehorschutz tragen!

Sicherheitshinweise für Kreissägeblätter

Schutzhandschuhe tragen!

Atemschutztragen!

Schutzbrille tragen!

Gehorschutzragen!

VORSICHT! EXPLOSIONSGEFAHR! Laden Sie nicht aufladbare Batterien niemals auf.

Originalzubehör/-zusatzgeräte

■ Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben sind bzw. deren Aufnahme mit dem Gerät kompatibel ist.

Vor der Inbetriebnahme

Akku-Pack entnehmen/laden/ einsetzen

VORSICHT!

Ziehen Sie immer den Netzstecker, bevor Sie den Akku-Pack aus dem Ladegerätnehmen bzw. einsetzen.

HINWEIS

Der Akku wird teilgeladen ausgeliefert. Laden Sie den Akku vor der Inbetriebnahme idealerweise mindestens 1 Stunde im Ladegerät auf. So gewährleisten Sie die volle Leistung des Akkus. Sie konnen den Li-lonen-Akku jederzeit aufladen, ohne die Lebensdauer zu verkurzen. Eine Unterbrechung des Ladevorgangs schädigt den Akku nicht.
Falls sich der Akku im Betrieb zu stark erwart hat, ist ein Laden nicht möglich. Lassen Sieihn zuerst abkühlen.
Laden Sie den Akku-Pack nie, wenn die Umgebungstemperatur unterhalb 10^ oder oberhalb 40^ liegt. Soll ein Lithium-lonen-Akku langere Zeit gelagert werden, muss regelmäßig der Ladezustand kontrolliert werden. Der optimale Ladezustand liegt zwischen 50% und 80% . Das Lagerungsklima soll kuhl und trocken sein in einer Umgebungs-temperatur zwischen 0^ und 50^ .

1. Zur Entnahme des Akku-Packs drücken Sie die Entriegelungstaten undziehen den Akku-Pack 4us dem Gerät.
2. Stecken Sie den Akku-Pack in das Schnell-Ladegerät 27
3. Stecken Sie den Netzstecker in die Steckdose. Die Kontroll-LED26euchtet rot.
4. Die grüne Ladezustandsanzeige-LED25 signalisiert Ihnen, dass der Ladevorgang abgeschlssen und der Akku-Pack4 einsatzbereit ist.
5. Schieben Sie den Akku-Pack in das Gerät ein.

Funktion der Schutzhaube prufen

Ziehen Sie den Rückziehhebel für Schutzhaube bis zum Anschlag.

Die Schutzhaube 8 muss ohne zu klemmen bewegbar sein und bei Loslassen des Rückziehhebels für die Schutzhaube 22 selbst in die Ausgangsposition zurückspringen.

Inbetriebnahme

Sägeblatt montieren/wechseln

Sägeblatt 2ur bei gezogenem Akku-Pack wechseln!

1. Setzen Sie die Schnitttiefe (mittels Feststell-schraube 6) auf die minimalste Position, 0mm
2. Betätigen Sie die Spindelarreitung (bis sie einrastet) und halten Sie sie gedrückt.
3. Losen Sie mit dem Innensechskant Schlüss die Spannschraube 21.
4. Nehmen Sie jetzt die Spannschraube und den Spannflansch 2b (siehe auch Abb. A).

Abb. A: Sägeblatt wechseln

1. Ziehen Sie die Schutzhaube mit Hilfe des Rückziehhebels Hollständig zurück und halten Sie die Schutzhaube in dieser Position.
2. Entnehmen Sie das Sägeblatt23vorsichtig von unten aus dem Gerät.
3. Einbau des Sägeblattes 23 entsprechend in umgekehrter Reihenfolge wie beschrieben vornehmen.
4. Betätigen Sie die Spindelarretierung 10 bis sie einrastet) undziehen Sie mit dem Innensechskantschluss die Spannschaube 23t.

WARNING!

Der Pfeil auf dem Sägeblatt33 muss mit dem Drehrrichtungspfiel aufrichtung, an der Schutzhaube 8 harkiert) übereinstimmen.

Stellen Sie sicher, dass das Sageblatt für die Drehzahl des Werkzeuges geeignet ist.

Parallelanschlag

Losen Sie die Flügelschraube für die Parallelanschlagaufnahme 9 und setzen Sie den Parallelanschlag 1h die Parallelanschlagaufnahme 1ein.
Stellen Sie die gewünschte Schnittbreite ein. Unter zu Hilfenahme der Skala auf dem Parallelanschlag 17 und den Aussparungen in der Grundplatte 7siehe auch Abb.B).

Die rechte Aussparung in der Grundplatte ist für die Schnittwinkeleinstellung 0^

Abb. B: Schnittbreite 2 cm

Ziehen Sie die Flügelschraube für die Parallelanschlagaufnahme Svieder fest.

Staubabsaugung anschließen

Stecken Sie den Adapter zur Staubabsaugung auf den Spanauswurf 1 Wahlweise je nach Durchmesser von der Staubund Spanabsaugung.
SchlieBen Sie eine zugelassene Staub- und Spanabsaugung an.

HINWEIS

Beim Bearbeiten von Holz oder Materialien, bei denen gesundheitsgeführder Staub entstehen, ist das Gerät an eine passende, geprüfte Absaugvorrichtung anzuschreiben.

Bedienung

Ein- und ausschalten

Einschalten:

Drucken Sie die Einschaltsperr 1 nach links oder rechts und halten diese gedrückt.
Betätigen Sie den EIN-/AUS-Schalte. Die LED-Arbeitsleuche 1Beuchtet. Nachdem die Maschine angelaufen ist, konnen Sie die Einsatzperse 1vieder loslassen.

Ausschalten:

Lassen Sie den EIN-/AUS-Schalte2 los.

Akkuzustand

Der Zustand wird in der Akku-Display-LED2 wie folgt angezeigt:

ROT/ORANGE/GRUN=maxmale Ladung

ROT / ORANGE = mittlere Ladung

ROT = schwache Ladung - Akku auflagen

Überlast Warnung

Falls das Gerät droht Schaden zunehmen, leuchtet kurz die Überlast Warnanzeige auf. Das Gerät schaltet sich aus.

Schnittwinkel einstellen

Sie konnen den Schnittwinkel mit der Schnittwinkelskala bestimmen.

Lösen Sie die Flügelschraube der Schnittwinkelvorwahr. Stellen Sie den gewünschten Winkel an der Schnittwinkelskala hand der Oberkante des schwarz hervorgobenen Metallteils ein (siehe Abb. C). Ziehen Sie die Flügelschraube vieder fest.

Die linke Aussparung in der Grundplatte ist für die Schnittwinkeleinstellung 45^ (siehe Abb. B)

Abb. C: Schnittwinkel einstellen auf 45 Grad

Schnitttiefe einstellen

HINWEIS

Die Schnitttiefe ca. 3mm groBer als die Materialstärke wahlen. Dadurch erzielen Sie einen sauberen Schnitt.

Losen Sie die Feststellschraube und stellen Sie die gewünschte Schnitttiefe an der Schnitttiefenskala inhand der Referenzmarke ein (siehe Pfeilmarkierung Abb. D). Ziehen Sie die Feststellschraube vieder fest.

Abb. D: Schnitttiefe einstellen

Handhabung der Handkreissäge

1. Gerät - wie unter «Ein- und ausschalten« beschrieben - einschalten und mit der vorderen Kante der Grundplatte auf das Material setzen.
2. Richten Sie die Maschine am Parallelanschlag oder an einer aufgezeichneten Linie aus.

Wartung und Reinigung

WARNING!

VERLETZUNGSC

Schalten Sie vor allen Arbeitsen am Gerät das Gerät aus und entnehmer Sie den Akku.

Die Akku-Handkreissäge ist wartungsfrei.

Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.
Es durren keine Flüssigkeiten in das Innere der Geräte gelangen.
■ Verwenden Sie zum Reinigen des Gehäuses ein trockenes Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen.

Die Schutzhaube muss sich immer frei bewegen und selbstätig schlieben konnen. Halten Sie deshalb den Bereich um die Schutzhaube stets sauber. Entfernen Sie Staub und Späne durch Ausblasen mit Druckluft oder mit einem Pinsel.

Soll ein Lithium-lonen-Akku langere Zeit gelagert werden, muss regelmäßig der Ladezustand kontrolliert werden. Der optimale Ladezustand liegt zwischen 50% und 80% . Das optimale Lagerungsklima ist kuhl und trocken.

HINWEIS

Nicht aufgeführte Ersatzteile (wie z. B. Akku, Ladegerät) können Sie über unsere Service - Hotline bestellen.

Entsorgung

rpackung besteht aus umweltfreundlichen Materialien, die Sie über die ortlichen Recyclingsstellen entsorgen konnen.

In Sie Elektrowerkzeuge nicht in den Hausmull!

Gemäß Europäischer Richtlinie 2012/19/EU mussen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

In Sie Akkus nicht in den Hausmüll!

Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006/66/EC recyclelt werden. Geben Sie Akku-Pack und / oder das Gerät über die angebotenen Sammeleinrichtungen zurück. Über Entsorgungsmöglichkeiten für ausgediente Elektrowerkzeuge / Akku-Pack informieren Sie sichitte bei ihrer Gemeinde- oder Stadtverwaltung.

Entsorgen Sie die Verpackung umweltgerecht.
Beachten Sie die Kennzeichnung auf den verschiedenen Verpackungsmaterialien und trennen Sie diese gegebenenfalls gesondert.Die Verpackungsmaterialien sind gekennzeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung: 1-7:Kunststoffe,
20-22: Papier und Pappe,
80-98:Verbundstoffe

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfaren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Garantie der KompernaßHandels GmbH

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie erhalten auf these Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln thesees Produktstehen Ihnen gegen den Verkäuer des Produktsgesetzliche Rechte zu. These gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den Kassenbon gut auf. Dieser wird als Nachweis fur den Kauf benotigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum theses Produkte ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kostenlos repariert, ersetzt, oder der Kaufpreis erstattet. Diese Garantieleistung setzt voraus, dass innerhalb der Dreijahresfrist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.

Die Garantieleistung gilt fur Material- oder Fabrikationsfehler. These Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind und darauf als Verschleibe teile angesehen werden können oder fur Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder Teile, die aus Glas gefertigt sind.

These Garantie verfüllt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen都认为 einzuhalten. Verwendungs-zwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrauchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Serviceniederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:

■Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B.IAN 123456) als Nachweis für den Kauf bereit.
Die Artikelnummer entnehmer Sieitte dem Typenschild am Produkt, einer Gravur am Produkt, dem Titelblatt der Bedienungsanleitung (unter links) oder dem Aufkleber auf der Rück-oder Unterseite des Produktes.
Sollten Funktionsehler oder sonstige Mängel auftreten, kontaktieren Sie zunachst die nachfolgend benannte Serviceabteilung Telefonisch oder per E-Mail.
Ein als defekt erfasstes Produkt konnen Sie dann unter Begebung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Serviceanschrift übersenden.

Auf www.lidl-service.com konnen Sie diese und weitere Handbucher, Produktvideos und Installationssoftware herunterlagen.

Mit diesen QR-Code gelangen Sied direkt auf die Lidl-Service-Seite (www.lidl-service.com) und können mittels der Eingabe der Artikelnummer (IAN) 123456 ihre Bedienungsanleitung öffnen.

Service

WARNUNG!

Lassen Sie ihre Geräte von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Lassen Sie den Austausch des Steckers oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführten. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

DE ServiceDeutschland

Tel.: [phone] (kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: [e-mail]

AT ServiceÖsterreich

Tel.: [phone] (O,15 EUR/Min.)

E-Mail: [e-mail]

CH ServiceSchweiz

Tel.: [phone] (0,08 CHF/Min.)

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 322704_1901

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunachst die benannte Servicestelle.

Original-Konformitätserklarung

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND, erklaren hiermit, dass diesen Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie

(2006/42/EG)

EG-Niederspannungsrichtlinie

(2014/35/EU) (NUR LADEGERÄT)

Elektromagnetische Verträglichkeit

(2014/30/EU)

RoHS Richtlinie

(2011/65/EU)*

• Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärungträgt der Hersteller. Der offen beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Angewandte harmonisierte Normen:

EN 62841-1:2015

EN 62841-2-5:2014

EN 60335-1:2012/A13:2017

EN 60335-2-29:2004/A11:2018

EN 62233:2008

EN 55014-1:2006/A2:2011

EN 55014-1:2017

EN 55014-2:1997/A2:2008

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 50581:2012

Typbezeichnung der Maschine: Akku-Handkreissäge PHKSA 12 A2

Herstellungsjahr: 06-2019

Seriennummer: IAN 322704_1901

Bochum, 18.06.2019

CE

Semi Uguzlu

• Qualitätsmanager -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

Ersatz Akku Bestellung

Wenn Sie einen Ersatz-Akku für Ihr Gerät bestellen möchten, so können Sie dies entweder bequem im Internet unter www.kompernass.com oder Telefonisch abwickeln.

Dieser Artikel kann aufgrund begrenzter Vorratsmenge nach kurzer Zeit ausverkauft sein.

HUOMAUTUS

Die Bestellung von Ersatzteilen kann in einigen Ländern nicht online vorgenommen werden. Kontaktieren Sie in thisem Fallitte die Service-Hotline.

Die Aktion ist begrenzt auf einen Akku pro Kunde / Gerät, sowie auf eine Laufzeit von zwei Monaten nach dem Aktionszeitaum. Danach kann der Ersatzakku als Ersatzteil zu anderen Konditionen weiterhin bestellt werden.

Telefonische Bestellung

DE Service Deutschland

Tel.: [phone] (kostenfrei aus dem dt. Festnetz/Mobilfunknetz)

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

Um einechnelbe Bearbeitung Ihrer Bestellung zu gewahrleisten, halten Sieitte fur alle Anfragen die Artikelnummer (z. B.IAN 322704) des Gerates bereit. Die Artikelnummer entnehmer Sieitte dem Typenschild oder dem Titelblatt dieser Anleitung.

Contents

Introduction 18

Intended use 18
Features 18
Package contents 18
Technical data 18

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN322704_1901

Importateur

Bochum,le 18.06.2019

Semi Uguzlu

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

Telefonische bestelling 63

Inleiding

2. Elektrische verilgheit

veiligkeitshandschoenen!

Tel.: [phone] (0,10 EUR/Min.)

E-Mail: [e-mail]

BE Service Belgie

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN3227041901

Importeur

Telefonische bestelling

Tel.: [phone] (0,10 EUR/Min.)

E-Mail: [e-mail]

BE Service Belgie

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

Stand der Informationen - Last Information Update - Version des informations

Stand van de informatie · Stan informaci · Stav informaci · Stav informaci:

06/2019·Ident.-No.:PHKSA12-A2-062019-1
