Producttype	Slimme deur- en raamdetector
Merk	SilverCrest
Model	SDWZ 1 A1
Afmetingen sensor	76 x 37 x 17 mm
Afmetingen magneet	76 x 14 x 17 mm
Voeding	2 AAA-batterijen 1,5 V (meegeleverd)
Levensduur batterijen	Ongeveer 12 maanden (60 meldingen/dag)
Communicatieprotocol	ZigBee 3.0
Transmissiebereik	Ongeveer 70 m (open veld)
Frequentiebereik	2,4 - 2,485 GHz
Max. zendvermogen	13 dBm
Max. afstand sensor/magneet (gesloten toestand)	≤ 15 mm
Bedrijfstemperatuur	+5 tot +35 °C
Luchtvochtigheid in bedrijf	10 tot 80 %
Beschermingsgraad	IP21
Ondersteunde besturingssystemen	iOS 9.0 of hoger, Android 5.0 of hoger
Vereiste app	Lidl Home
Gateway vereist	Ja (IAN 341809_1910)
Belangrijkste functies	Detectie openen/sluiten, manipulatielarm, melding op mobiel
Montage	Dubbelzijdig plakband, geen boren nodig
Onderhoud en reiniging	Afvegen met een zachte, droge doek. Gebruik geen chemicaliën.
Veiligheid	Manipulatielarm als de sensor van de houder wordt verwijderd
Reserveonderdelen en repareerbaarheid	De batterijen kunnen worden vervangen. Geen andere reserveonderdelen beschikbaar.

Veelgestelde vragen - SDWZ 1 A1 SILVERCREST

Hoe installeer ik de SilverCrest SDWZ 1 A1 deur- en raamdetector?

Verwijder de beschermstrip van het batterijvak. Kies een positie met een maximale afstand van 15 mm tussen magneet en sensor. Reinig het oppervlak, verwijder de beschermfolie van de plakstrips en plak de magneet op het bewegende deel (deur/raam) en de sensor op het kozijn.

Hoe koppel ik de detector met de Lidl Home-app?

Zorg ervoor dat de smart home gateway is geïnstalleerd en geconfigureerd. Open de Lidl Home-app, selecteer de categorie 'Sensoren', vervolgens 'Deur- + raamsensor (ZigBee)'. Volg de instructies: steek een metalen staafje in de opening gedurende 5 seconden totdat de LED snel groen knippert. Voltooi de koppeling door het product een naam te geven en een kamer te kiezen.

Wat te doen als de LED niet knippert bij ingebruikname?

Controleer of de batterijen correct zijn geplaatst en of de beschermstrip is verwijderd. Als het probleem aanhoudt, druk dan gedurende 5 seconden met een metalen staafje op de resetknop. De LED moet dan groen knipperen. Als er niets gebeurt, vervang dan de batterijen.

Wat is de levensduur van de batterijen van de detector?

De levensduur is ongeveer 12 maanden, gebaseerd op 60 openingen/sluitingen per dag. In de praktijk kan dit variëren. De Lidl Home-app waarschuwt u wanneer de batterijen bijna leeg zijn.

Wat is het bereik van de detector?

Het transmissiebereik is ongeveer 70 meter in open veld (zonder obstakels). In een huis kan het bereik worden verminderd door muren en wanden.

Werkt de detector zonder gateway?

Nee, een smart home gateway (referentie IAN 341809_1910) is noodzakelijk om de detector met uw Wi-Fi-netwerk en de Lidl Home-app te verbinden.

Kan ik meerdere detectoren in hetzelfde huis gebruiken?

Ja, u kunt zoveel detectoren toevoegen als u wilt. Elke detector moet afzonderlijk worden gekoppeld via de Lidl Home-app en kan aan een andere kamer worden toegewezen.

Hoe reset ik de detector?

Om de detector te resetten, steekt u een metalen staafje (bijvoorbeeld een paperclip) gedurende ongeveer 5 seconden in de reset-opening. De groene LED zal snel knipperen, wat aangeeft dat de detector klaar is voor een nieuwe koppeling.

Is de detector waterbestendig?

De detector heeft een beschermingsgraad IP21, wat betekent dat hij beschermd is tegen verticaal vallende waterdruppels. Hij mag niet buiten of in zeer vochtige ruimtes worden geïnstalleerd.

Welke batterijen moet ik gebruiken en hoe vervang ik ze?

Gebruik twee AAA-batterijen van 1,5 V. Open het batterijvak door het deksel te verschuiven. Verwijder de oude batterijen en plaats de nieuwe volgens de polariteit. Sluit het vak.

GEBRUIKSAANWIJZING SDWZ 1 A1 SILVERCREST

NL Deze snelstartgids maakt een vast deel uit van de gebruiksaanwijzing. Het dient ervoor om het product direct in gebruik te kunnen nemen. Lees vóór het gebruik de gebruiksaanwijzing en neem vooral de veiligheidsaanwijzingen in acht.

Selecteer de link Gebruiksaanwijzing in het menu 📁 Ik van de app, om alle functies van het product volledig te kunnen nalezen. U kunt de volledige gebruiksaanwijzing ook downloaden van de volgende website: http://www.lidl-service.com

Bewaar deze snelstartgids op een veilige plaats. Overhandig bij het doorgeven van het product aan derden tevens alle documentatie.

Beoogd gebruik.... Pagina 30

U heeft nodig ...... Pagina 30

Onderdelenbeschrijving...... Pagina 31

Technische gegevens...... Pagina 32

Product en mobiel apparaat koppelen ...... Pagina 33

Product van het mobiele apparaat ontkoppelen.... Pagina 34

Montage.... Pagina 35

Product handmatig ontkoppelen van het netwerk.... Página 35

LED-signalen ...... Pagina 36

Vereenvoudigde EU-Conformiteitsverklaring...... Pagina 36

- Beoogd gebruik

Deze deur- en raamsensor (hierna "product" te noemen) is een informatietechnologie-apparaat.

Dit product dient voor de bewaking van ramen en deuren. Het product registreert als er een raam of deur wordt geopend. Het product geeft deze informatie door aan uw mobiele apparaat.

Geschikt Niet geschikt

Privégebruik Industriële/bedrijfsmatige doeleinden

Gebruik in tropische klimaatzones

Elk ander gebruik wordt als onreglementair gekwalificeerd. De garantie dekt geen claims op basis van onreglementair gebruik of op basis van onbevoegde wijzigingen aan het product. Dergelijk gebruik vindt op eigen risico plaats.

De besturing en installatie van het product vindt plaats via de app Lidl Home.

● U heeft nodig

Gateway

(IAN 341809_1910)

Router:

2,4 GHz,

IEEE 802.11b/g/n

Mobiel apparaat:

iOS 9.0 of hoger

Android 5.0 of hoger

● Onderdelenbeschrijving

A

LED 1 2 3 4 56789

1	Sensor
2	LED
3	Schakelaar manipulatiealarm
4	Beschermstrook
5	Metalen stift
6	Ophangelement
7	Batterijvak (met batterijen)

8	Magneet
9	Pingat (Reset-toets/netwerkers)

Niet afgebeeld:

10	Snelstartgids
11	Veiligheidstips

Bedrijfsspanning 3 V

Type batterij 2 x 1,5 V (AAA)

Frequentiebereik 2,4 tot 2,485 GHz

Max. zendvermogen 13 dBm

Gebruiksduur 12 maanden (60 alarmen/dag)

Max. afstand sensor/magneet ≤ 15 mm (in gesloten toestand)

Communicatieprotocol ZigBee 3.0

Ontvangstbereik ong. 70 m (vrije ruimte)

Gebruikstemperatuur +5 tot +35 °C

Bedrijfsluchtvochtigheid 10 tot 80 %

Afmetingen ong. 76 x 37 x 17 mm (sensor)

ong. 76 x 14 x 17 mm (magneet)

Ondersteunde besturingssystemen iOS 9.0 of hoger

Android 5.0 of hoger

IP-beschermingswijze IP21

● Product en mobiel apparaat koppelen

Voorbereiding

■ App Lidl Home en gateway installeren (→gebruiksaanwijzing gateway).

1. Trek de beschermstroken 4 uit het batterijvak 7.

2. App Lidl Home openen.

3. Berijder thuis:

+ aantikken (meer apparaten toevoegen).

1. Categorie selecteren: Sensoren

2. Deur-raamsensor (ZigBee) aantikken.

3. Gateway selecteren.

Alleen noodzakelijk indien u 2 of meer gateways bezit.

1. OK aantikken.
2. Druk de metalen stift 5 gedurende ca. 5 seconden in het pingat 9 tot de groene LED 2 snel knippert (afb. B).
3. Verbinden
4. Verbinding tot stand gebracht.
5. Product benoemen: aantikken en naam invoeren.
6. Tik een ruimte aan, om de locatie van het product vast te leggen (de geselecteerde ruimte wordt grijs gearceerd).
7. Gereed aantikken.
8. Koppeling voltooid.

● Product van het mobiele apparaat ontkoppelen

1. App Lidl Home openen.
2. Berijder thuis : Deur-raamsensor aantikken.
3. aantikken.
4. Apparaat verwijderen aantikken.
5. Bevestigen aantikken.

Montage

1. Trek de beschermstroken 4 uit het batterijvak 7.
2. Kies een positie met max. 15 mm afstand tussen de magneet 8 en de sensor 1.

Het montageoppervlak moet vlak, schoon en droog zijn.
3. Verwijder de beschermfolie van de achterkant van de magneet 8 en van de sensor 1.
4. Montage:

- Magneteng aan deur/raam - Sensor1 op het kozijn

De magneet 8 kan links/rechts van de sensor 1 worden gemonteerd.

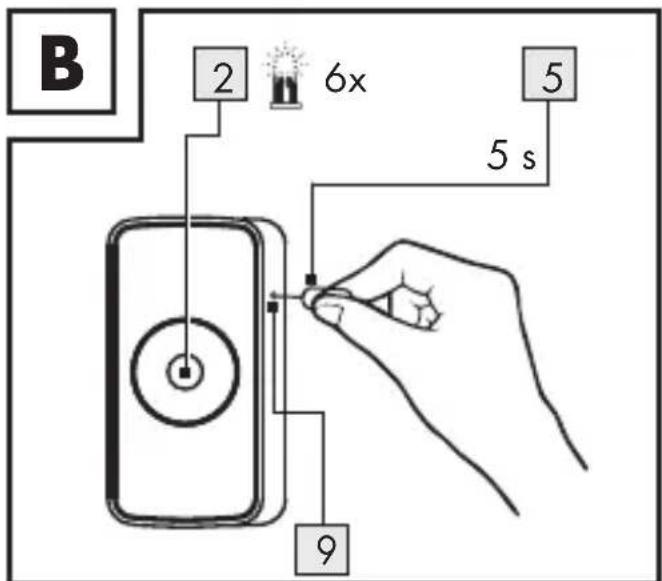

● Product handmatig ontkoppelen van het netwerk

B 2 6x 5 5 s 9

Druk de metalen soft gedurende ca. 5 seconden in het pingat 9 tot de groene LED 2 snel knippert (afb. B).

Het opnieuw koppelen moet binnen 3 minuten nadat de verbinding is verbroken worden uitgevoerd.

LED-signalen

Signaal Betekenis

Rood	1x	Deur/raam werd geopendManipulatiealarm (sensor werd verwijderd van het ophangelement 6)
Groen	(snel)	Het product wordt verbonden met netwerk
	3 s Geslaagde verbinding met het netwerk
	6x Geslaagde ontkoppeling van het netwerk

Verklaring van de symbolen

LED aan LED knippert

- Vereenvoudigde EU-Conformiteitsverklaring

Wij, OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, DUITSLAND, verklaren alleen onder onze verantwoording, dat het product DEUR- EN RAAMSENSOR HG06336 voldoet aan de EU-richtlijnen 2014/53/EU en 2011/65/EU.

De volledige tekst van de EU-conformiteitsverklaring is op het volgende internetadres beschikbaar: www.owim.com

CE

36 NL/BE
