Producttype	Draadloze boorschroevendraaier
Merk	Parkside
Model	PABS 20Li D5
Nominale spanning	20 V (gelijkstroom)
Onbelaste snelheid (1e versnelling)	0-400 min⁻¹
Onbelaste snelheid (2e versnelling)	0-1400 min⁻¹
Boorkopcapaciteit	max. Ø 13 mm
Max. boordiameter (staal)	13 mm
Max. boordiameter (hout)	30 mm
Compatibel accutype	PAP 20 A1 (2 Ah), PAP 20 A2 (3 Ah), PAP 20 A3 (4 Ah)
Compatibele lader	PLG 20 A1, PLG 20 A2, PLG 20 A3, PDSLG 20 A1
Laadtijd (accu 2 Ah)	Ongeveer 60 min (met PLG 20 A1)
Laadtijd (accu 3 Ah)	Ongeveer 90 min (met PLG 20 A1)
Laadtijd (accu 4 Ah)	Ongeveer 120 min (met PLG 20 A1)
Aantal versnellingen	2
Snelheidsregelaar	Ja, door druk op de schakelaar
Omkeerbare draairichting	Ja
LED-werklamp	Ja
Spindelblokkering	Automatisch
Geluidsdrukniveau	LpA = 68,4 dB(A), onzekerheid K = 5 dB
Geluidsvermogensniveau	LWA = 79,4 dB(A), onzekerheid K = 5 dB
Trillingen (boren in metaal)	ah = 2,5 m/s², onzekerheid K = 1,5 m/s²
Gewicht (ong.)	1,2 kg (zonder accu)
Meegeleverde accessoires	Boormachine, adapter 60 mm, 8 bits (PH1/2/3, PZ1/2/3, SL5/6), koffer, handleiding
Garantie	3 jaar

Veelgestelde vragen - PABS 20Li D5 PARKSIDE

Welke soorten accu's kan ik gebruiken met de Parkside PABS 20Li D5 schroevendraaier?

De boorschroevendraaier PABS 20Li D5 is compatibel met Parkside accu's van de X20V Team-serie: PAP 20 A1 (2 Ah), PAP 20 A2 (3 Ah) en PAP 20 A3 (4 Ah). Gebruik alleen de aanbevolen accu's om risico's te voorkomen.

Hoe lang duurt het om de accu op te laden?

De laadtijd hangt af van de lader en de accucapaciteit. Bijvoorbeeld met de lader PLG 20 A1 (2,4 A) laadt een accu van 2 Ah in ongeveer 60 minuten, een 3 Ah in 90 minuten en een 4 Ah in 120 minuten. Gebruik compatibele laders uit de PLG 20- of PDSLG 20 A1-serie.

Hoe stel ik de rotatiesnelheid in?

De schroevendraaier is uitgerust met een snelheidsregelaar geïntegreerd in de AAN/UIT-schakelaar. Lichte druk geeft een lagere snelheid, meer druk verhoogt de snelheid. Daarnaast is er een 2-stands snelheidskiezer waarmee u kunt kiezen tussen een lage snelheid (0-400 min⁻¹) voor hoog koppel en een hoge snelheid (0-1400 min⁻¹) voor boren.

Kan ik met deze schroevendraaier in metaal boren?

Ja, u kunt er metaal mee boren tot 13 mm diameter. Gebruik HSS-boren en smeer met snijolie voor betere resultaten. Begin indien nodig met een voorboring van 3 mm.

Wat is de maximale boordiepte in hout?

De maximale boordiameter in hout is 30 mm. Gebruik houtboren met centreerpunt. Voor kleine schroeven in zacht hout kunt u direct schroeven zonder voorboren.

Hoe onderhoud ik de boorschroevendraaier?

Schakel voor onderhoud het apparaat uit en verwijder de accu. Reinig de behuizing met een droge doek. Gebruik geen benzine, oplosmiddelen of agressieve reinigingsmiddelen. Smeren is niet nodig. Bewaar lithium-ion-accu's bij een temperatuur tussen 0 en 50°C, met een optimaal laadniveau van 50 tot 80%.

Wat zijn de belangrijke veiligheidsinstructies?

Draag altijd een veiligheidsbril. Houd het apparaat bij het boren vast aan de geïsoleerde oppervlakken om elektrocutie te voorkomen. Gebruik het apparaat niet in een explosieve omgeving. Houd kinderen uit de buurt. Gebruik alleen de aanbevolen accu's en laders.

Hoe wissel ik een bit of boor?

De schroevendraaier is voorzien van een automatische spindelblokkering. Draai bij stilstaande motor de boorkop open, plaats het gereedschap en draai de boorkop weer vast. De blokkering wordt automatisch opgeheven bij het starten.

Waar kan ik reserveonderdelen vinden?

Niet-geliste onderdelen (zoals de accu of schakelaar) kunnen worden besteld via de Parkside-klantenservice. Neem contact op met de klantenservice op 0800 919270 (Frankrijk) of 070 270 171 (België). Houd uw IAN-nummer (344905_2004) bij de hand.

Valt de accu onder de garantie?

Ja, de accu's van de X 12 V en X 20 V Team-serie hebben 3 jaar garantie vanaf de aankoopdatum, onder dezelfde voorwaarden als het apparaat. De garantie dekt niet de normale slijtage van de accucapaciteit.

GEBRUIKSAANWIJZING PABS 20Li D5 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

CZ

AKU VRTACIŠROUBOVÁK

Vouw vór het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

PL

NL / BE Vertaling van de originele gebruiksaanwijzing Pagina 45

Procedure en cas de garantie

Procedure en cas de garantie

Gebruik in overeenstemming met bestemming 46
Onderdelen 46
Inhoud van het pakket 46
Technische gegevens 46

Algemene veiligheidsvoorschriften voor elektrische gereedschappen 47

1. Veiligheid op de werkplek 47
   2.Elektrischeveiligheid 48
2. Veiligheid van personen 48
3. Gebruik en behandeling van het elektrische gereedschap 49
4. Gebruik en behandeling van het accugereedschap 49
5. Service 50

Veiligheidsvoorschriften voor boormachines 50

Originele accessoires/hulpstukken 50

Veiligheidsvoorschriften voor opladers. 51

Vóör de ingebruikname 51

Accupack opladen (zie afb. A) 51

Accupack in het apparaatplaatsen/uit het apparaat nemen 51

Status van de accu controleren 52

Gereedschappen verwisselen 52

Instellen draaimoment/boorstand 52

Aandrijving met 2 versnellingen 52

Ingebruikname 52

In/uitschakelen 52

Toerental instellen 52

Draairichting wijzigen 53

Tips en trucs 53

Onderhoud en reiniging 54

Garantie van KompernaB Handels GmbH. 54

Service 56

Importeur 56

Afvoeren. 56

Originele conformiteitsverklaring 57

Vervangende accu bestellen 58

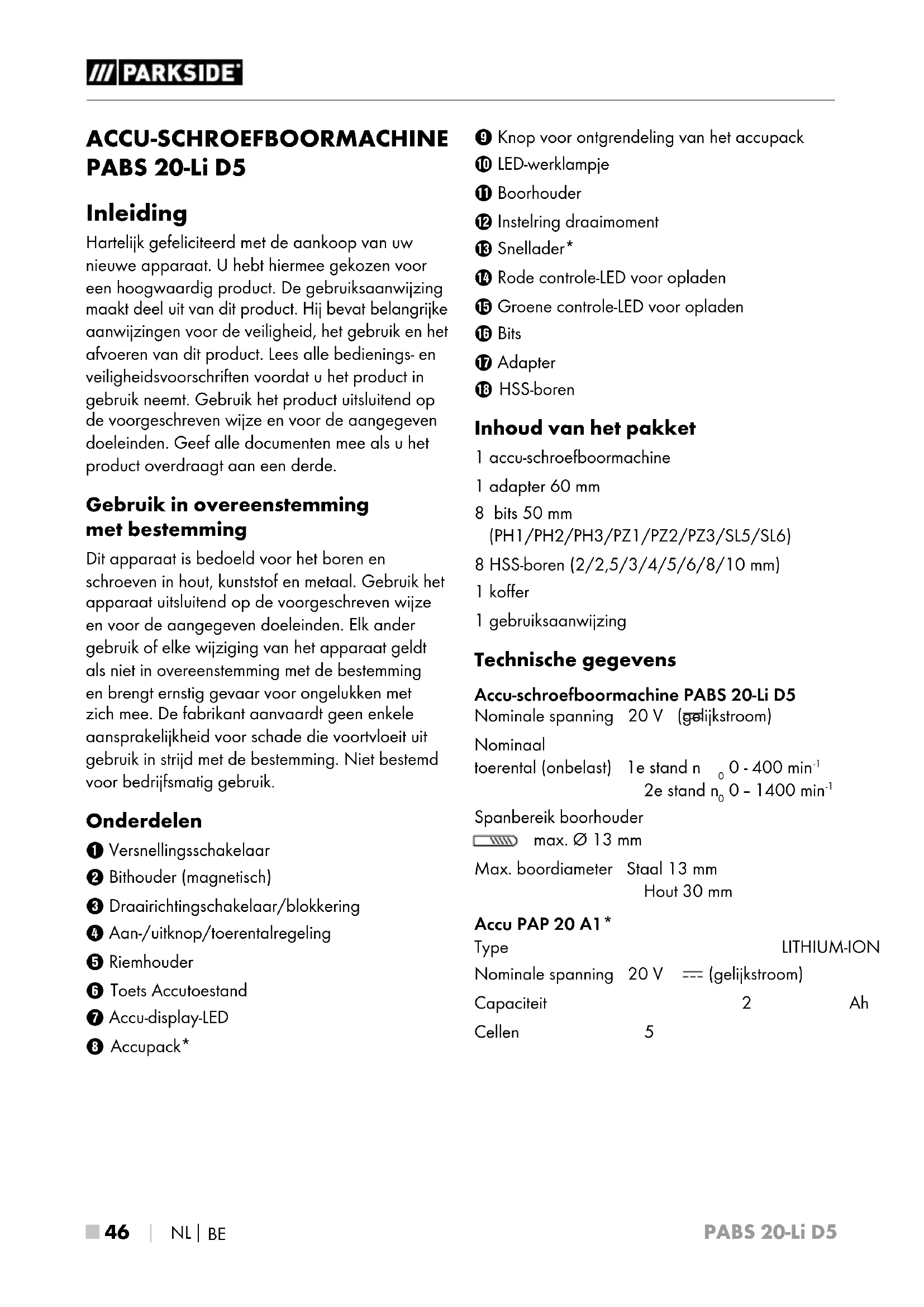

Hartelijk gefeliciteerd met de aankoop van uw neue apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Hij bevat belangrijke aanwijzingen voor de veriligheid, het gebruik en het afvoeren van dit product. Lees alle bedienings- en veriligheidsvoorschriften voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product overdraagt aan een derde.

Gebruik in overeenstemming met bestemming

Dit apparaat is bedoeld voor het boren en schroeven in hout, kunststof en metaal. Gebruik het apparaat uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Elk ander gebruik of elke wijziging van het apparaat geldt als Niet in overeenstemming met de bestemming en brengt ernstig gevaar voor ongelukken met zich mee. De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortvloeit ut gebruik in strijd met de bestemming. Niet bestemd voor bedrijfsmatig gebruik.

Onderdelen

1 Versnellingsschakelaar
Bithouder (magnetisch)
3 Draairichtingschakelaar/blokkering
Aan-/uitknop/toerentalregeling
Riemhouder
6 Toets Accutoestand
Accu-display-LED
Accupack*

Knop voor ontgrendeling van het.Accupack
LED-werklampje
Boorhouser
12 Instelring draaimoment
18 Snellader*
14 Rode contro-LED voor opladen
15 Groene controle-LED voor opladen
16 Bits
17 Adapter
HSS-boren

Inhoud van het pakket

1 gebruiksaanwijzing

Technische gegevens

Accu-schroefboormachine PABS 20-Li D5

Nominate spanning 20 V (gelijkstroom)

Nominal

toerental (onbelast) 1e stand n 0 - 400^-1

2e stand _00 - 1400^-1

Spanbereik boorhouser

max. 0 13 mm

Max.boordiameter Staal 13 mm

Hout 30 mm

Accu PAP 20 A1*

Type

LITHIUM-ION

Nominale spanning

20V = = (gelijkstroom)

Capaciteit

2

Ah

Cellen

5

Accu-snellader PLG 20 A1*

INGANG/Input

Nominate spanning 230 - 240V ,50Hz (wisselstroom)

Nominal vermogen 65W

Zekering (intern) 3,15 A

UITGANG/Output

Nominate spanning 21,5 V (gelijkstroom)

Nominate stroom 2,4 A

Oplaadduur ca. 60 min

Beschermingsklasse

回 (dubbelgeisoleerd)

• DE ACCU EN OPLADER ZIJN NIET MEEGELEVERD

Geluidsemissiewaarde

Gemeten waarde voor geluid vastgesteld conform EN 62841. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt gemiddeld:

Geluidsdruk niveau

$$ L _ {P A} = 6 8, 4 \mathrm {d B} (\mathrm {A}) $$

Onzekerheid K K

$$ \mathrm {P A} = 5 \mathrm {d B} $$

Geluidsvermogensniveau

$$ L _ {W A} = 7 9, 4 \mathrm {d B} (\mathrm {A}) $$

Onzekerheid K

$$ K _ {w A} = 5 \mathrm {d B} $$

Trillingsemissiewaarde

Totale trillingswaarden (vectorsom van drie richtingen) bepaald conform EN 62841

Schroeven

Trillingsemissiewaarde

$$ a _ {h} = 2, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

Onzekerheid K = 1,5m / s^2

Boren in metaal

Trillingsemissiewaarde

$$ a _ {h, D} = 2, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

Onzekerheid K = 1,5m / s^2

OPMERKING

De vermelde totale trillingswaarden en de vermelde geluidsemissiewaarden zijn in een genormeerde testopstelling gemeten en kuren ook worden gebruikt voor vergelijkking van een elektrisch gereedschap met een andere elektrisch gereedschap.
De vermelde totale trillingswaarden en de vermelde geluidsemissiewaarden können ook worden gebruikt voor een voorlopige inschatting van de belasting.

WAARSCHUWING!

De trillings- en geluidsemissieniveauaus kuren tijdens het daadwerkelijkke gebruik van het elektrische gereedschap afwijken van de vermelde waarden, afhankelijk van de aard en het gebruik van het elektrische gereedschap, en in het bijzonder afhankelijk van het soort werkstuk dat worden bewerkt.
Probeer de belasting zo Klein möglich te houden. Om de trillingsbelasting te reduceren, kurz u bijvoorbeeld handschoenen dragen tijdens het gebruik van het gereedschap en slechts beperkte tijd met het gereedschap werken. Daar bij dient u rekening te houden met alle aspecten van de bedrijscylus (bijvoorbeeld perioden waarin het gereedschap is uitgeschakeld en perioden waarin het gereedschap weliswaar is ingeschakeld, maar nicht worden belast).

Algemene veiligheids-voorschriften voor elektrische gereedschappen

WAARSCHUWING!

Lees alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en technische gegevens van dit elektrische gereedschap. Het Niet-naleven van de volgende aanwijzingen kan elektrische schokken, brand en/of ernstig letsel veroorzaken.

Bewaar alle veiligheidsvoorschriften en -aanwijzingen voor toekomstig gebruik.

De in de veiligheidsvoorschriften gebrukke term "elektrisch gereedschap" heeft betrekking op elektrisch gereedschap dat op netvoeding werkt (met snoer) en op elektrisch gereedschap dat op accu's werkt (zonder snoer).

1. Veiligkeit op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Wanorde en een Niet verlichte werkomgeving konnen leiden tot ongelukken.

b) Gebruik het elektrische gereedschap Niet in explosiegevaarlijke omgevingen waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrisch gereedschap geeft vonken af, die stof of dampen+kunnen doen ontvlammen.
c) Houd kinderen en andere Personen uit de buurt tijdens het gebruik van het elektrische gereedschap. Als u afgeleid raakt, zou u de controle over het elektrische gereedschap konnen verliezen.

2. Elektrische veiligheid

a) De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
b) Voorkom lichamelijk contact met geaarde oppervlakken zoals buizen, verwarmingstoestellen, fornuizen en koelkasten. Er bestaat een verhoogd risico op elektrische schokken als uw lichaam geaard is.
c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Als er water in een elektrisch gereedschap binnendringt, bestaat er verhoogd risico op een elektrische schok.
d) Gebruik het snoer Niet voor oneigenlijke doeleinden, bijvoorbeeld om het elektrische gereedschap te dragen, om het gereed-schap op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of in de war geraakte snoeren verhogen de kans op een elektrische schok.
e) Gebruik bij het werkken met elektrisch gereed-schap buitenshuis alleen verlengsnoeren die zichen goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, verminder het risico op een elektrische schok.

f) Gebruik een aardlekschakelaar als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

a) Wees alert, let op wat u doet en gebruik uw gezond verstand wanner u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid kan bij het gebruik van elektrisch gereedschap al tot ernstig letsel leiden.
b) Draag persoonlijke beschemmingsmiddelen en draag altiijd een veiligheidsbril. Het dragen van persoonlijke beschemmingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van het type en het gebruik van het elektrische gereedschap, verminder het risico op letsel.
c] Voorkom onbedoelde inschakeling. Zorg er-voor dat het elektrische gereedschap is uitgeschakeld voordat u het aansluit op de netvoed ingen of de accu, het optilt of draagt. Als u bij het dragen van elektrisch gereedschap uw vinger op de aan/uitknop houdt of als u een reeds ingeschakeld elektrisch gereedschap op de netvoeding aansluit, kan dit tot ongelukken leiden.
d) Verwijder het afstelgereedschap of de sleutel voordat u het elektrische gereedschap aanzet. Gereedschap of moersleutels die zich in een draaiend onderdeel van het elektrische gereedschap bevinden, hunnen letsel veroorzaken.
e) Voorkom een abnormale lichaamshouding. Zorg dat u stevig staat enbewaar altijd uw evenwicht. Daardoor kurz u het elektrische gereedschap in onverwachte situations beter onder controle honden.
f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haar en kledinguit de buurt van bewegende onderdelen. Los zittende kleding, sieraden of haren können door bewegende onderdelen gegrepen worden.

g) Als stofafzugings- en opvangvoorzieningen kuren worden bevestigd,要去en deze worden aangesloten en correct worden gebruikt. Het gebruik van een stofafzuging kan risico's door stof beperken.

h) Laat u Niet misleiden door een vals gevoel van veiligheid en negeer de veiligheidsregels voor elektrisch gereedschap Niet, ook Niet als u na veelvuldig gebruik vertrouwd bent met het elektrische gereedschap. Onoplettendheid kan in een fractie van een seconde tot ernstig letsel leiden.

4. Gebruik en behandeling van het elektrische gereedschap

a) Voorkom overbelasting van het elektrische gereedschap. Gebruik voor uw werkzaamheden het waarvoort boedelde elektrische gereedschap. Met een geschikt elektrisch gereedschap werkt u beter en veiligier in het aangegeven vermogensbereik.
b) Gebruik geen elektrisch gereedschap waarvan de aan-/uitknop defect is. Elektrisch gereedschap dat Niet meer kan worden aan-of uitgezet, is gevaarlijk en moet worden gerepareerd.
c) Haal de stekker uit het stopcontact en/of verwijder de afneembare accu, voordat u instellenen aan het apparaat verricht, hulpstukken verwisselt of het elektrische gereedschap wegegt. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap onbedoeld kan worden gestart.
d) Berg elektrisch gereedschap buten het bereik van kinderen op wonneer het Niet in gebruik is. Zorg ervoor dat het elektrische gereed-schap Niet worden gebruikt door Personen die er Niet mee vertrouwd zijn of die deze instructies Niet hebben gelezen. Elektrisch gereedschap is gevaarlijk als het door onervaren Personen worden gebruikt.

e) Onderhoud het elektrische gereedschap en de opzetstukken zorgvuldig. Controller of bewegende onderdelenaar behoren werken en Niet klemmen, en of er geen onderdelen gebroeken of zodanig beschadigd zich dat de werking van het elektrische gereedschap wordt aangetast. Laat beschadigde onderdelen voor de ingebruikname van het elektrische gereedschap repareren. Veel ongelukken+zijn het gevolg van slecht onderhoud van elektrisch gereedschap.
f) Houd snijgereedschappen scherp en schoon. Met zorg onderhonden snijgereedschappen met scherpe snijkanten lopen minder vaak vasten zichn gemakkelijker te sturen.
g) Gebruik elektrisch gereedschap, hulpstukken en dergelijke in overeenstemming met deze instructies. Houd waar bij rekening met de werkomstandigheden en de te verrachten werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de beoogde toepassingen kan tot gevaarlijke situatuies leiden.
h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Bij gladde handgrepen en greepvlakken is een veilige bediening en beheersing van het elektrische gereedschap in onvoorziene situaties Niet möglichk.

5. Gebruik en behandeling van het accugereedschap

a) Laad de accu's uitsluitend op met een oplader die door de fabrikant worden aanbevolen. Er bestaat brandgevaar als een oplader die voor een bepaald type accu's bestemd is, voor andere accu's worden gebruikt.
b) Gebruik in elektrisch gereedschap alleen die accu's die waarvoor bestemd zich. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
c) Houd een Niet-gebruekte accuuit de buurt van paperclips, munten, sleutels, spijkers, schroeven en anderekleine metalen voorwerpen die een overbrugging van de contactenkunnen verooorzaken. Kortsluiting tussendecacontacten kan verbrandingen of brand tot gevolg hebben.

d) Bij onjuist gebruik kan er vloeistof uit de accu lekken. Vermijd contact met accuvloeistof. Spoel bij onbedoeld contact met accuvloeistof de vloeistof weg met water. Raadpleeg bovendien een arts als er accuvloeistof in de ogen komt. Lekkende accuvloeistof kan leiden tot huidirritatie en brandwonden.
e) Gebruik geen beschadigde of gemodificierde accu. Beschadigde of gemodificierde accu's können zich onvoorspelbaar gedragen en brand,explosies of letselgevaar tot gevolg hebben.
f) Stel een accu Niet bloot aan vuur of hoge temperaturen. Vuur of temperaturen boven 130 ^ C (265 F) hunnen een explosie verooorzaken.
g) Volg alle instructies voor het opladen en laad de accu of het accugereedschap nooit op bui- ten het in de gebruiksaanwijzing aangegeven temperatuurbereik. Bij verkeerd opladen of opladen buien het toegestane temperatuurbereik kan de accu stuk gaan en kan het brandgevaar toenemen.

VOORZICHTIG! EXPLOSIEGEVAAR! Laad Niet-oplaadbare accu's nooit op.

Beschem de accu

tegen hitte, bijv. ook gegen continu zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.

6. Service

a) Laat uw elektrische gereedschap alleen doorgekwalificeerde vakmensen en uitsluitend metoriginele verrangingsonderdelen repareren.Op die manier blift de veiligheid van het elektrische gereedschap gewaarborad.
b) Pleeg nooit onderhoud aan beschadigde accu's. Onderhoudswerkzaamheden aan accu's mogen uitsluitend worden uitgevoerd door de fabrikant of een beveeade klantenservice.

Veiligheidsvoorschriften voor boormachines

Veiligheidsvoorschriften voor alle werkzaamheden

Pak het gereedschap alleen vast aan de geisoleerde greepvlakken wonneur u werkzaamheden uitvoert waar bij de schroeven of het gebruekte gereedschap met verborgen elektriciteitsleidingen in aanraking kuren komen. Bij contact tussen het gebrukte gereedschap of de schroeven en een leiding waar spanning op staat, kuren ook metalen onderdelen van het apparaat onder spanning komen te staan, met een elektrische schok tot gevolg.
Vang zo nodig stof op, bijvoorbeeld met een stofzuiger.

Veiligheidsvoorschriften bij gebruik van Lange boren

■ Werk in geen geval met een hoger toerental dan het voor de boor maximaal toegestane toerental. Bij hogere toerentallen kan de boor, wanner die zonder contact met het werkstuk vrij kan draaien, gemakkelijk verbuigen en zodoende letsel yeroorzaken.
■ Begin altijd met een laag toerental te boren, terwijl de boor contact maakt met het werkstuk. Bij hogere toerentallen kan de boor, wanner die zonder contact met het werkstuk vrij kan draaien, gemakkelijk verbuigen en zodoende letsel veroorzaken.
Oefen geen overmatige druk uit en oefen al-leen druk uit in de lengterichting van de boor. Boren kuren verbuigen en daardoor breken of tot een verlies van de controle leiden en letsel veroorzaken.

Originele accessoires/hulpstukken

Gebruik alleen accessoires en hulpstukken die vermeld staan in de gebruiksaanwijzing of waar van gebruik compatibel is met het apparatus.

WAARSCHUWING!

Gebruik geen accessoires die nicht door PARKSIDE worden aanbevolen. Dit kan een elektrische schok en brand tot gevolg hebben.

Veiligheidsvoorschriften voor opladers

Dit apparaat mag worden gebruikt door kinderen vanaf 8aar en door personen met beperkte fysieke, zintuiglijke of geestelijkke vermogens of gebrek aan ervaring of kennis, mits ze onder toezicht staan of over het veilige gebruik van het apparaat zichn geinstrueerd en de waaruit voortkomende bevaren hebben begrepen. Kinderen mogen nicht met het apparaat spelen. Kinderen mo- gen zonder toezicht geen reiniging en gebruikersondoud uitvoeren.
Wonneer het snoer van dit apparaat beschadigd raakt, moet het worden verrangen door de fabrikant of de klantenservice van de fabrikant of een persoon met vergelijkbare kwalificaties, om risico's te voorkomen.

De oplader is alleen geschikt voor gebruik binnenshuis.

WAARSCHUWING!

Wonneer het snoer van dit apparaat beschadigd raakt, moet het worden verrangen door de fabrikant of de klantenservice van de fabrikant of een persoon met vergelijkbare kwalificaties, om risico's te voorkomen.

A LET OPI!

Met deze oplader können alleen de volgende accu's worden opgeladen: PAP 20 A1/PAP 20 A2/PAP 20 A3.
Een actuele lijst met compatibile accu's is te vinden op www.Lidl.de/Akku.

Vóör de ingebruikname

Accupack opladen (zie afb. A)

VOORZICHTIG!

Trek alsijd de stekker uit het stopcontact voor dat u het accupack 8uit de oplader haalt resp. in de oplader plaatst.

OPMERKING

Laad het.Accupack nooit op als de omgevingstemperatuur lager is dan 10^ of hoger is dan 40^. Als een lithium-ion-accu langere tijd moet worden opgeslagen, moet de laadtoestand periodiek worden gecontroleerd. De optimale laadtoestand ligtussen 50% en 80% .De accu moet worden opgeslagen in een koele, droge omgeving met een temperatuur tussen 0^ en 50^

Plaats het.Accupack 8 op de snellader 13 (zie afb.A).
Steek de stekker in het stopcontact. De contro-LED brandt rood en geeft aan dat het accupack worden opgeladen.
De groene controle-LED 15 geeft aan dat het opladen is voltooid en dat het accupack 8 waar is voor gebruik.
Schuif het accupack in het apparaat.

Accupack in het apparaatplaatsen/uit het apparaat nemen

Accupackplaatsen

Schuif de draairichtingschakelaar 3aar de middelste stand (blokkering). Klik het accupack 8 vast in de handgreep.

Accupack uithetapparaathalen

Druk op de ontgrendelingsknop en neem het accupack uith het apparaat.

Status van de accu controleren

Druk voor controle van de accustatus op de toets Accutoestand

De toestand of resterende capacitit wordt als volgt door de accu-display-LED ⑦ aangegeven: GROEN/ROOD/ORANJE = maximale lading/capaciteit

ROOD/ORANJE = middelhoge lading/ capacitit

ROOD = zwakke lading - accu opladen

Gereedschappen verwisselen

Uw accu-schroefboormachine heeft een volautomatische asvergrendeling SPINDLE LCK

Bij stilstaande motor wordt de aandrijfas vergrendeld, zodat de boorhouser 1 door draaien kan worden geopend. Nadat u het gewenste hulpstuk hebt ingezet en door het draaien van de boorhouser hebt vastgezet, kunt u onmiddelijk weeer verder werken. De asvergrendeling komt automatisch los bij het starten van de motor (drukken op de aan-/uitknop 4).

Instellen draaimoment/boorstand

Met de instelring voor het draaimoment 12 kunt u de draaikracht instellen.

Kies een lagere stand voorkleine schroeven resp. zachtematerialen.
Kies een hogere stand voor große schroeven, harde materialen, resp. bij het uitdraaien van schroeven.
Kies voor boorwerkzaamheden de boorstand, door de insteling voor het draaimoment op de stand te zetten.

Aandrijving met 2 versnellingen

VOORZICHTIG!

Bedien de versnellingschakelaar 1 alleen wonneer het apparaat stilstaat. Anders kan het apparaat beschadigd raken.

In de eerste versnelling (versnellingschakelaar 0 op stand 1)

bereikt u een toerental van circa 400min^1 en een hoog draaimoment. Deze instelling is geschikt voor alle schroefwerkzaamheden.

In de tweede versnelling (versnellingschakelaar 1 op stand 2)

bereikt u een toerental van circa 1400 min' voor het uitvoeren van boorwerkzaamheden.

Ingebruikname

In-/uitschakelen

Inschakelen

Druk op de aan-/uitknop 4 en houd deze ingedrukt om het apparaat in te schakelen. Het LED-werklampje 10 brandt bij een gedeel- telijk of volledig ingedrukte aan-/uitknop 4. Zo kunt u het werkvlak verlichten bij ongunstige Lichtomstandigheden.

Uitschakelen

Laat de aan-/uitknop 4 los om het apparaatuit te schakelen.

Toerental instellen

De aan-/uitknop 4 heeft een variabile toerentalregeling. Licht drukken op de aan-/uitknop 4 resultiert in een laag toerental. Met toenemende druk worden het toerental hoger.

OPMERKING

De geintegreerde motorrem zorgtervoordat het apparaat snel stilstaat.

Draairichting wijzigen

Wijzig de draairichting door de draairichtingschakelaar 3aar rechts resp.naar links te duwen.

Tips en trucs

Controller vór gebruik of de schroefbit of boor correct is aangebracht, dat wil zeggen of deze gecentreerd in de boorhouser is bevestigd.
Maat en type+zijn op de schroefbits aangegeven. Als u twijfelt, probeert u eerst of de bit zonder spel ing in de schroefkop past.

Draimoment

Kleinere schroeven/bits können beschadigd raken als u een te hoog draaimoment resp. een te hoog toerental instelt.

Harde schroefverbinding (in metaal)

Bijzonder hoge draaimomenten ontstaan bij-voorbeeld bij metalen schroefverbindingen met gebruik van dopsleutelhulpstukken. Kies een laag toerental.

Zachte schroefverbinding (bijv. in zacht hout)

Schroef ook hier met een laag toerental, om bijv. het oppervlak van het hout bij het contact met de metalen schroefkop Niet te beschadigen. Gebruik een verzinkboor.

Neem bij het boren in hout, metaal en andere materialen beslilde onderstaande punten in acht

Gebruik bij een boor met eenkleine diameter eenhoog toerental en bijeen boor met een grote diameter een laag toerental.
Kies bij harde materialen een laag toerental en bij zachtete materialen een hoog toerental.

Zet het werkstuk indien möglichk vast in een spansystem.
Markee de planta waar moet worden geboard met een drevel of een spijker. Kies voor het aanboren een laag toerental.
Trek de draaiende boor regelmatig uith het boorgat om spanen of zaagsel te verwijderen en deboor te koelen.

Boren in metaal

Gebruik metaalboren (HSS). Voor het beste resultaat moet de boor met snijolie worden gekoeld. Metaalboren konnen ook worden gebruikt voor het boren in kunststof. Boor eerst voor met een boor van 3mm en ga daarna door tot de gewenste bois diameter is bereikt.

Boren in hout

Gebruik een houtboor met centerpunt. Voor diepe borgen gebruikt u een spiraalboor en voor boorgaten met een grote diameter een Forstner-boor. Kleine schroeven in zacht hout+kennen ook zonder voorboren worden ingeschroefd.

Onderhoud en reiniging

WAARSCHUWING!LETSELGEVAAR! Schakel, voordat u werkzaamheden aan het apparaatuitvoert, eerst het apparaatuit en verwijder de accu.

De accu-schroefboormachine is onderhoudsvrij.

Het apparaat moet algid schoon, droog en vrij van olie of smeervet zich.
Er mogen geen vloeistoffen in het apparaat terechtkommen.
- Gebruik voor het schoonmaken van de behui-zing een droge doek. Gebruik nooit benzine, oplosmiddelen of schoonmaakmiddelen die kunststof aantasten.
■ Als een lithium-ion-accu langere tijd要去 worden opgeslagen,要去 de laadtoestand periodiek worden gecontroleerd. De optimale laadtoestand ligtussen 50% en 80% . Het optimale opslagklimaat is koel en droog.

OPMERKING

Niet-vermelde verwangingsonderdelen (zoals accu, schakelaars)kest u bestellen via once service-hotline.

Garantie van KompernaßHandels GmbH

Geachte klant,

U hebt op dit apparaat 3aar garantie vanaf de aankoopdatum. In geval van ge breken in dit product hebt u wettelijk rechten gegenover de verkoper van het product. Deze wettelijk rechten worden door once hierna beschreiben garantie nicht beperkt.

Garantievoorwaarden

De garantieperiode geldt vanaf de datum van aankoop. Bewaar de kassabon zorgvuldig. U hebt hem nodig als bewijs van aankoop.

Als er binnen drieণ jaar vanaf de aankoopdatum van dit product een materiaal- of fabricagebout optreedt, wordt -aar once keuze - het product door ons kosteloos gerepareerd of verrangen of wordt de koopprijs terugbetaaald. Voorwaarde voor deze garantie is dat het defecte apparaat en het aankoopbewijs (kassabon) binnen de termijn van drieণ waar worden overlegd en dat kort worden omschreiben waaruit het gebrek bestaat en wanner het is opgetreden.

Wanner het defect door once garantie worden gedekt, krijt u het gerepareerde product of een nieuw product retour. Met de reparatie of verranging van het product begint er geen{nieuwe garantiperiode.

U hebt op de.Accupacks van de X 12 V Team-serie en de X 20 V Team-serie 3aar garantie vanaf de aankoopdatum.

Garantieperiode en wettelijke aanspraken bij gebreken

De garantieperiode worden door deze waarborg nicht verlangd. Dat geldt ook voor verrangen en gerepareerde onderdelen. Eventuel al bij aankoop aanwezige schade en gebreken要去en meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht.

Garantieomvang

Het apparaat is op basis van strenge kwaliteitsnormen met de grootst möglichke zorg vervaardigden voorafgaand aan de levering nauwkeuriggecontroleerd.

De garantie geldt voor materiaal- of fabricagefou- ten. Deze garantie geldt Niet voor productonderdelen die onderhevig zich aan normale slijtage en die waar om als slijtonderdelen worden beschouwd, of voor schade aan breekbare onderdelen zoals schakelaars of onderdelen die van glas zich gemaakt.

Deze garantie vervalt wonneer het product is beschadigd, ondeskundig is gebruikt of is gerepareerd. Voor deskundig gebruik van het product要去en alle in de gebruiksaanwijzing beschreven aanwijzingen precies worden opgevolgd. Gebruiksdoeleinden en handelingen die in de gebruiksaanwijzing worden afgeraden of waarvoordt gewaarschuwd,要去en beslist worden vermeden.

Het product is uitsluitend bestemd voor privégebruik en Niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparations die nicht door ons erkend servicefilaraal zichn uitgevoerd, vervalt de garantie.

Garantieperiode geldt nicht bij

normale afname van de accucapaciteit
■ commercieel/bedrijfsmatig gebruik van het product
■ beschadiging of modificatie van het product door de klant
■ Niet-naleving van de veiligheids- en onderhoudsvoorschriften, bedieningsfouten
schade door natuurrampen

Afhandeling bij een garantiekwestie

Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in ache:

Houd voor alle aanvragen de kassabon en het artikelnummer (bijv. IAN 12345) als aankoop-bewijs bij de hand.
Het artikelnummer vindt u op het typeplaatje van het product, op het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of op de sticker op de achefter- of onderkant van het product.
■ Als er fouten in de werkung of andere gebreken optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, Telefonisch of via e-mail.
Een als defect geregisteerd product kunt u dan zonder portokosten maar het aan u doorgegeven serviceadres sturen. Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wonneer het is opgetreden.

Op www.lidl-service.com kunt u deze en vele andere handleidingen, productvideo's en installationsoftware downloaden.

Met deze QR-codeogaatu directnaar de website vanLidlService(www.lidl-service.com)enkunt u met het invoeren van het artikelnummer (IAN) 344905_2004de gebruiksaanwijzingopenen.

WAARSCHUWING!

Laat uw apparaten door het servicepunt of een elektricien repareren, en uitsluitend met originele verrangingsonderdelen. Op die manier blijft de veiligheid van het appaarat gewaarborgd.
Laat de stekker of het snoer altijd verrangen door de fabrikant van het apparaat of diens klantenservice. Op die manier blijft de veiligheid van het apparaat gewaarborgd.

Service

NL Service Nederland

Let op: het volgende adres is geen serviceadres.
Neem eerst contact op met het opgegeven service-adres.

De verpakking bestaat uit milieuvriendelijke materialen, die u via deplaatselijke recyclepunterkunt afvoeren.

Deponeer elektrische apparaten.
niet bij het huisvuil!

Conform de Europese richtlijn 2012/19/EU要去afgedanktelek

trisch gereedschap gescheiden worden ingezameld en op een milieuvriendelijk wie ze worden gerecycled.

Li-ion

Deponeer accu's nicht bij het huisvuil!

Defecte of afgedankte accu's moeten conform richtlijn 2006/66/EC worden gerecycled. Lever de accu en/of het ap

paraat in bij de hiervoor bestemde inzamelpunten. Over afvoermogelijkheden voor afgedankt elektrisch gereedschap/accupacks kut u informatie opvragen bij uw gemeenteiniging.

Voer de verpakking af overeenkomstig de milieuvoorschriften. Let op de aanduiding op de verschillende verpakkingsmaterialen en voer ze zo nodig

geschieden af. De verpakkingsmaterialen zijn voorzien van afkortingen (a) en cijfers (b) met de vol-gende betekenis: 1-7: kunststoffen, 20-22: papier en karton, 80-98: composiet materialen.

Meer informatie over het afvoeren van het afgedankte product kun t u inwinnen bij de gemeentereiniging.

Het product is recycleerbaar; er is een uitgebrede producentenverantwoordelijkheid op van toepassing en het afval worden geschienen ingezameld.

Originele conformiteitsverklaring

Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke persoon: de heer Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DUISTLAND, verklaren hierbij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen:

Machinerichtlijn (2006/42/EC)

EG-kaagspanningsrichtlijn (2014/35/EU, alleen oplader)

Elektromagnetische compatibiliteit (2014/30/EU)

RoHS-richtlijn (2011/65/EU)*

• De volledige verantwoordelijkheid voor het afgeven van deze conformiteitsverklaring ligt bij de fabrikant. Het hierboven beschreiben object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 Juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

Toegepaste geharmoniseerde normen

EN 62841-1:2015

EN 62841-2-1:2018

EN 60335-1:2012/A2:2019

EN 60335-2-29:2004/A11:2018

EN 62233:2008

EN 55014-1:2006/A2:2011

EN 55014-1:2017

EN 55014-2:1997/A2:2008

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-2:2019

EN 61000-3-3:2013

EN 61000-3-3:2013/A1:2019

EN 50581:2012

Type/apparaatbeschrijving: Accu-schroefboormachine PABS 20-Li D5

Productiejaar: 08-2020

Serienummer: IAN 344905_2004

Bochum, 18-08-2020

Semi Uguzlu

• Kwaliteitsmanager -

Technische wijzigingen vanwege verdere ontwikkeling voorbehonden.

Vervangende accu bestellen

Wanneer u voor uw apparaat een verrangende accu wilt bestellen, kut u dit eenvoudig online via www.kompernass.com of Telefonisch afhandelen.

Dit article kan vanwege de beperkte voorraad na korteijd uiterkocht zichn.

OPMERKING

In sommige landen is het online bestellen van verrangingsonderdelen nicht möglich. Neem in dat geval contact op met de servicehelpdesk.

Voor een snelle verwerking van uw bestelling dient u voor alle aanvragen het artikelnummer (bijv. IAN 344905) van het apparaat bij de hand te hebben. Het artikelnummer vindt u op het typeplaatje van het apparaat of op de titelpagina van deze gebruiksaanwijzing.

Spistresci

Wstep. 60
