PABS 20Li D5 - Skrutkovač PARKSIDE - Bezplatný návod na obsluhu

NÁVOD NA OBSLUHU PABS 20Li D5 PARKSIDE

5. Používanie náradia s akumu látorom a manipulácia s ním ..................................91

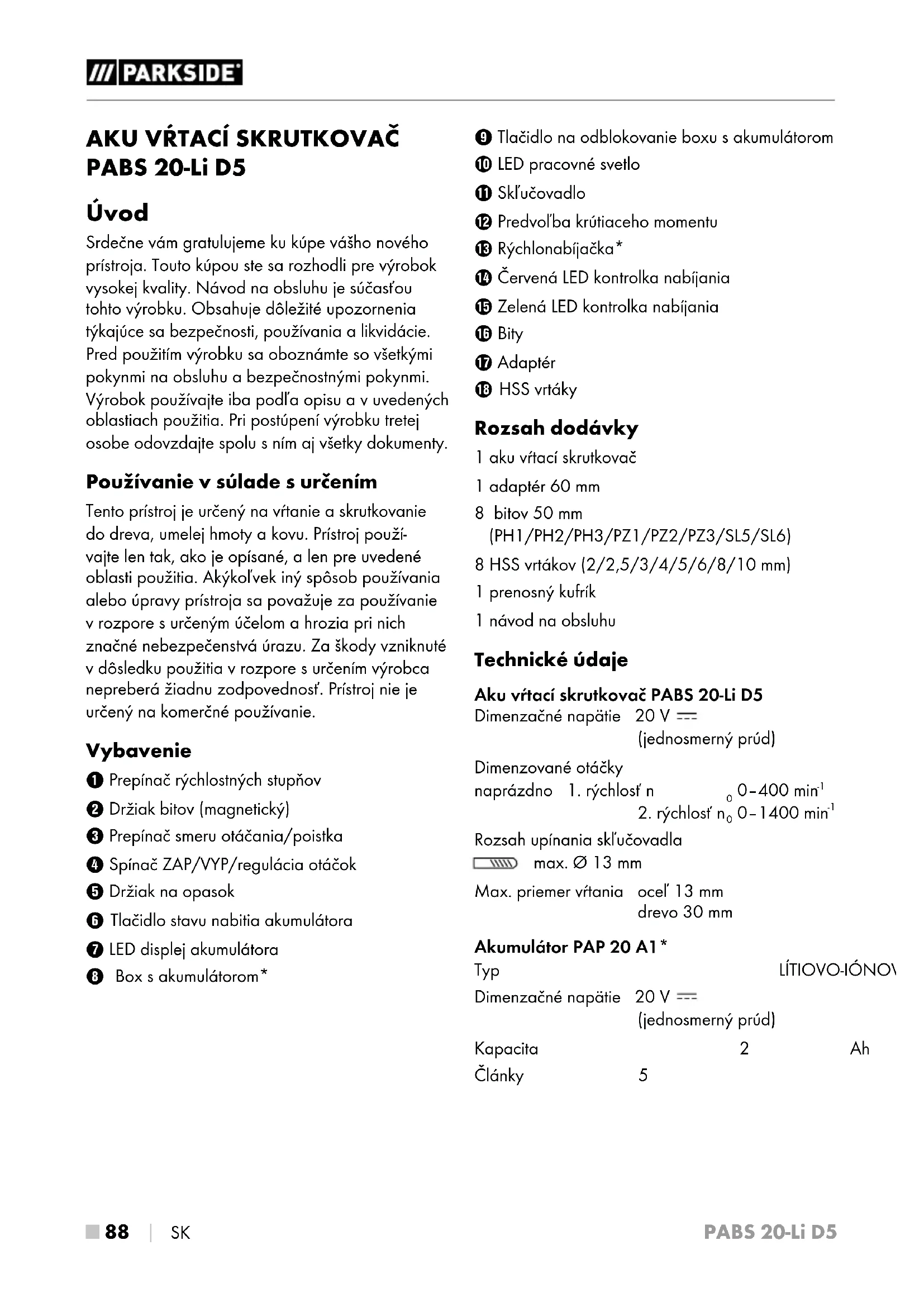

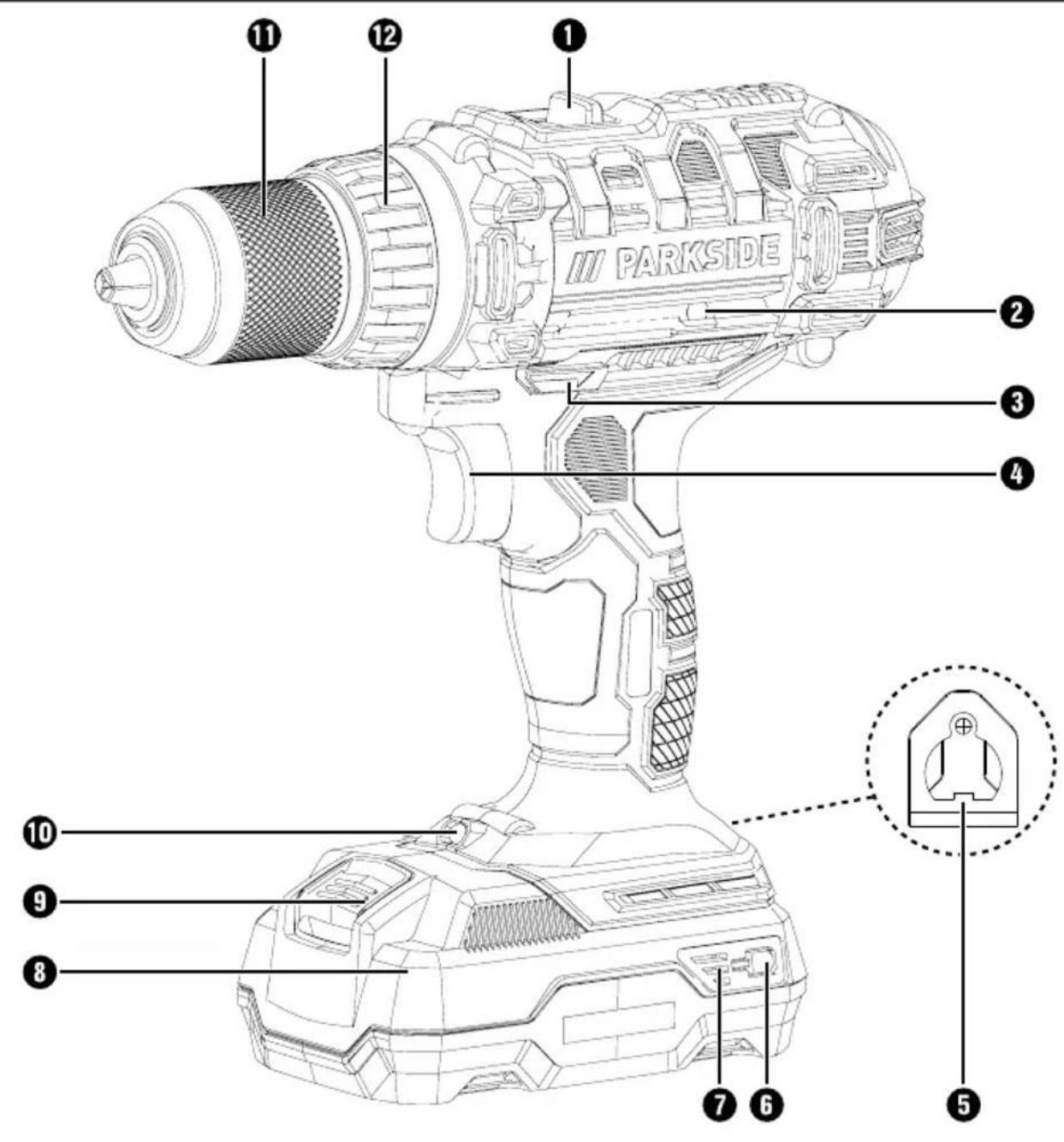

PABS 20-Li D5 Úvod Srdečne vám gratulujeme kukúpe vášho nového prístroja. Touto kúpou ste sa rozhodli pre výrobok vysokej kvality. Návod na obsluhu je súčasťou tohto výrobku. Obsahuje dôležité upozornenia týkajúce sa bezpečnosti, používania a likvidácie. Pred použitím výrobku sa oboznámte sovšetkými pokynmi na obsluhu a bezpečnostnými pokynmi. Výrobok používajte iba podľa opisu a vuvedených oblastiach použitia. Pri postúpení výrobku tretej osobe odovzdajte spolu sním aj všetky dokumenty. Používanie vsúlade surčením Tento prístroj je určený na vŕtanie a skrutkovanie do dreva, umelej hmoty a kovu. Prístroj použí- vajte len tak, ako je opísané, a len pre uvedené oblasti použitia. Akýkoľvek iný spôsob používania alebo úpravy prístroja sa považuje za používanie v rozpore surčeným účelom a hrozia pri nich značné nebezpečenstvá úrazu. Za škody vzniknuté v dôsledku použitia v rozpore s určením výrobca nepreberá žiadnu zodpovednosť. Prístroj nie je určený na komerčné používanie. Vybavenie Prepínač rýchlostných stupňov Držiak bitov (magnetický) Prepínač smeru otáčania/poistka Spínač ZAP/VYP/regulácia otáčok Držiak na opasok Tlačidlo stavu nabitia akumulátora LED displej akumulátora Box s akumulátorom* Tlačidlo na odblokovanie boxu s akumulátorom LED pracovné svetlo - Skľučovadlo 3 Predvoľba krútiaceho momentu ! Rýchlonabíjačka* . Červená LED kontrolka nabíjania 0 Zelená LED kontrolka nabíjania 6 Bity 1 Adaptér %HSS vrtáky Rozsah dodávky 1 aku vŕtací skrutkovač 1 adaptér 60 mm 8 bitov 50 mm (PH1/PH2/PH3/PZ1/PZ2/PZ3/SL5/SL6) 8 HSS vrtákov (2/2,5/3/4/5/6/8/10 mm) 1 prenosný kufrík 1 návod na obsluhu Technické údaje Aku vŕtací skrutkovač PABS 20-Li D5 Dimenzačné napätie 20 V (jednosmerný prúd) Dimenzované otáčky naprázdno 1. rýchlosť n

Rozsah upínania skľučovadla max. Ø 13 mm Max. priemer vŕtania oceľ 13 mm drevo 30 mm Akumulátor PAP 20 A1* Typ LÍTIOVO-IÓNOVÝ Dimenzačné napätie 20 V (jednosmerný prúd) Kapacita 2 Ah Články 5PABS 20-Li D5

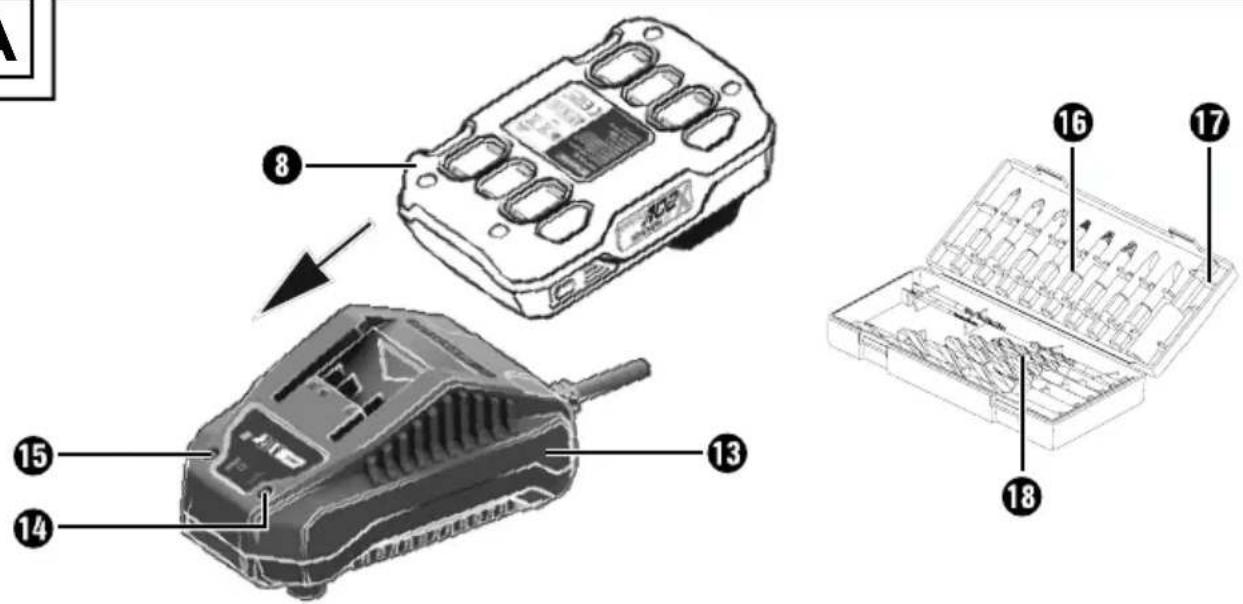

 89 ■ Rýchlonabíjačka akumulátora PLG 20 A1* VSTUP/Input Dimenzačné napätie 230–240 V ∼, 50 Hz (striedavý prúd) Dimenzačný príkon 65 W Poistka (vnútorná) 3,15 A T3.15A VÝSTUP/Output Dimenzačné napätie 21,5 V (jednosmerný prúd) Dimenzačný prúd 2,4 A Doba nabíjania cca 60 min Trieda ochrany II/ (dvojitá izolácia)

= 68,4 dB (A) Neurčitosť K K

= 79,4 dB (A) Neurčitosť K K

= 5 dB Hodnota emisií vibrácií Celkové hodnoty vibrácií (súčet vektorov troch smerov) zisťované podľa EN 62841 Skrutkovanie hodnota emisií vibrácií

neurčitosť K = 1,5 m/s

Vŕtanie do kovu: hodnota emisií vibrácií

neurčitosť K = 1,5 m/s

UPOZORNENIE ► Uvedené celkové hodnoty vibrácií a uvedené hodnoty emisie hluku boli merané podľa nor- movaného skúšobného postupu a môžu sa použiť na porovnanie jedného elektrického náradia s druhým. ► Uvedené celkové hodnoty vibrácií a uvedené hodnoty emisie hluku sa môžu tiež použiť na predbežný odhad zaťaženia. VÝSTRAHA! ► Emisie vibrácií a hluku sa môžu líšiť od uve- dených hodnôt počas skutočného používania elektrického náradia, v závislosti od spôsobu, akým sa elektrické náradie používa, zvlášť od druhu obrobku. ► Pokúste sa zaťaženie udržať podľa možnosti na čo najnižšej hodnote. Príkladom opatrení na zníženie zaťaženia vibráciami je nosenie rukavíc pri používaní náradia a obmedzenie pracovného času. Musia sa pritom zohľadniť všetky podiely prevádzkového cyklu (naprí- klad časy, v priebehu ktorých je elektrické náradie vypnuté, a časy, počas ktorých je ná- radie síce zapnuté, ale beží bez zaťaženia). Všeobecné bezpečnostné pokyny pre elektrické náradie VÝSTRAHA! ► Oboznámte sa so všetkými bezpečnostný- mi pokynmi, upozorneniami, ilustráciami a technickými údajmi, ktoré súvisia s týmto elektrickým náradím. Zanedbania pri dodr- žiavaní nasledujúcich pokynov môžu mať za následok zásah elektrickým prúdom, požiar a/alebo ťažké poranenia. Pre prípad budúceho použitia uschovajte všetky bezpečnostné pokyny a upozornenia. Pojem „elektrické náradie“ používaný v bezpeč- nostných pokynoch sa týka elektrického náradia napájaného zo siete (sieťovým káblom) a elektric- kého náradia prevádzkovaného s akumulátorom (bez sieťového kábla).

1. Bezpečnosť na pracovisku

a) Udržiavajte svoje pracovisko čisté adobre osvetlené. Neporiadok aneosvetlené pracovis- ká môžu viesť k úrazom.PABS 20-Li D5 ■ 90 

 SK b) Nepracujte s elektrickým náradím na miestach s nebezpečenstvom výbuchu, na ktorých sa nachádzajú horľavé kvapaliny, plyny alebo prach. Z elektrického náradia vychádzajú iskry, ktoré môžu tento prach alebo výpary zapáliť. c) Počas používaniaelektrického náradia za- bráňte prístupu detí a iných osôb. Pri odvrátení pozornosti môžete stratiť kontrolu nad elektric- kým náradím.

2. Elektrická bezpečnosť

a) Pripojovacia zástrčka elektrického náradia musí byť vhodná pre danú zásuvku. Zástrčka sa nesmie žiadnym spôsobom meniť. Spolu s elektrickým náradím, ktoré má ochranné uzemnenie, nepoužívajte žiadne zásuvkové adaptéry. Nezmenené zástrčky avhodné zá- suvky znižujú riziko zásahu elektrickým prúdom. b) Vyvarujte sa telesného kontaktu suzemnený- mi povrchmi, ako sú potrubia, vykurovacie telesá, sporáky achladničky. Ak je vaše telo uzemnené, hrozí zvýšené riziko zásahu elektric- kým prúdom. c) Chráňte elektrické náradie pred dažďom alebo vlhkosťou. Vniknutie vody do elektrické- ho náradia zvyšuje riziko zásahu elektrickým prúdom. d) Nepoužívajte pripojovacie vedenie na iné účely, napr. na nosenie, zavesenie elektric- kého náradia alebo na vyťahovanie zástrčky zo zásuvky. Pripojovacie vedenie udržiavajte mimo zdrojov tepla, oleja, ostrých hrán alebo pohybujúcich sa dielov. Poškodené alebo zamotané pripojovacie vedenia zvyšujú riziko zásahu elektrickým prúdom. e) Ak pracujete s elektrickým náradím vonku, používajte len také predlžovacie vedenia, ktoré sú schválené na vonkajšie použitie. Použitie predlžovacieho vedenia vhodného pre vonkajšie prostredie zníži riziko zásahu elektric- kým prúdom. f) Ak nie je možné zabrániť prevádzke elektric- kého náradia vo vlhkom prostredí, použite prúdový chránič. Použitie prúdového chrániča znižuje riziko zásahu elektrickým prúdom.

a) Pracujte opatrne, dávajte pozor na to, čo robíte, a pri práci s elektrickým náradím postupujte s rozvahou. Nepoužívajte elek- trické náradie, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Aj okamih nepozornosti pri používaní elektrického náradia môže spôsobiť vážne zranenia. b) V ždy noste osobné ochranné prostriedky a ochranné okuliare. Nosenie osobných ochranných prostriedkov, ako je maska proti prachu, protišmyková bezpečnostná obuv, ochranná prilba alebo ochrana sluchu, podľa druhu apoužitia elektrického náradia, znižuje riziko poranení. c) Zabráňte neúmyselnému uvedeniu do pre- vádzky. Pred pripojením elektrického náradia k sieti a/alebo akumulátoru a pred jeho zdví- haním a prenášaním sa presvedčte, či je vyp- nuté. Ak máte pri prenášaní elektrického nára- dia prst na spínači alebo ak elektrické náradie zapojíte do zdroja elektrického prúdu zapnuté, môže to viesť kúrazom. d) Skôr než zapnete elektrické náradie, odstráň- te nastavovacie nástroje alebo skrutkovače. Náradie alebo kľúč, ktorý sa nachádza na otáčajúcej sa časti elektrického náradia, môže spôsobiť zranenia. e) Vyhýbajte sa neprirodzenému držaniu tela. Majte pevný postoj a udržiavajte stále rov- nováhu. Takto môžete elektrické náradie lepšie kontrolovať v neočakávaných situáciách. f) Noste vhodný odev. Nenoste voľný odev ani šperky. Vlasy a odev sa musia udržiavať v bezpečnej vzdialenosti od pohyblivých dielov. Voľný odev, šperky alebo dlhé vlasy sa môžu zachytiť pohybujúcimi sa časťami prístroja. g) Ak je možná montáž zariadení na odsávanie a zachytávanie prachu, musia sa tieto pripo- jiť a správne používať. Používanie odsávania prachu môže zredukovať ohrozenie prachom.PABS 20-Li D5

 91 ■ h) Dávajte si stále pozor a nezanedbávajte bezpečnostné predpisy pre elektrické nára- die, aj keď ste po viacnásobnom použití už oboznámení s elektrickým náradím. Neodbor- ná manipulácia môže v zlomkoch sekundy viesť k ťažkým poraneniam.

4. Používanie elektrického náradia

amanipulácia s ním a) Elektrické náradie nepreťažujte. Pri práci používajte len elektrické náradie určené na vašu prácu. Sosprávnym elektrickým náradím pracujete lepšie abezpečnejšie v uvedenom rozsahu výkonu. b) Nepoužívajte elektrické náradie schybným spínačom. Elektrické náradie, ktoré sa už nedá zapnúť alebo vypnúť, je nebezpečné amusí sa opraviť. c) Pred vykonávaním nastavení na prístroji, výmenou vložených nástrojov alebo pred odložením elektrického náradia vytiahnite zástrčku zo zásuvky a/alebo odstráňte odoberateľný akumulátor. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia. d) Nepoužívané elektrické náradie uschovávajte mimo dosahu detí. Nedovoľte používať elektrické náradie osobám, ktoré sním nie sú oboznámené alebo si neprečítali tieto pokyny. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby. e) Elektrické náradie a vložený nástroj starost- livo udržiavajte. Skontrolujte, či pohyblivé diely fungujú bezchybne a nie sú zaseknuté, či niektoré diely nie sú zlomené alebo po- škodené tak, že by bola obmedzená funkcia elektrického náradia. Pred použitím elektric- kého náradia nechajte opraviť poškodené diely. Veľa úrazov je spôsobených nedostatoč- nou údržbou elektrického náradia. f) Rezné nástroje udržiavajte ostré ačisté. Starostlivo udržiavané rezné nástroje sostrými reznými hranami sa menej zasekávajú aľahšie sa dajú používať. g) Elektrické náradie, príslušenstvo, vložené nástroje atď. používajte v súlade s týmito inštrukciami. Zohľadnite pritom pracovné podmienky ačinnosť, ktorú budete vykoná- vať. Použitie elektrického náradia na iný ako určený účel použitia môže mať za následok nebezpečné situácie. h) Rukoväte a úchopné plochy udržiavajte su- ché, čisté a bez oleja a tuku. Klzké rukoväte a úchopné plochy neumožňujú bezpečnú obsluhu a kontrolu elektrického náradia v nepredvídateľ- ných situáciách.

5. Používanie náradia s akumu-

látorom a manipulácia s ním a) Akumulátory nabíjajte len v nabíjačkách, kto- ré odporúča výrobca. Pri nabíjačkách, ktoré sú vhodné pre určitý druh akumulátorov, hrozí nebezpečenstvo požiaru, ak sa použijú s inými akumulátormi. b) V elektrickom náradí používajte len akumulá- tory preň určené. Používanie iných akumuláto- rov môže viesť k poraneniam a nebezpečenstvu požiaru. c) Nepoužívaný akumulátor nepribližujte ku kancelárskym sponkám, minciam, kľúčom, klincom, skrutkám alebo iným malým kovo- vým predmetom, ktoré by mohli spôsobiť premostenie kontaktov. Skrat medzi kontaktmi akumulátora môže spôsobiť popáleniny alebo požiar. d) Pri nesprávnom používaní môže z akumulá- tora vytekať kvapalina. Zabráňte kontaktu s touto kvapalinou. Pri náhodnom kontakte miesto opláchnite vodou. Ak sa kvapalina do- stane do očí, vyhľadajte dodatočne lekársku pomoc. Unikajúca akumulátorová kvapalina môže spôsobiť podráždenie kože alebo popá- leniny. e) Nepoužívajte poškodený ani upravený akumulátor. Poškodené alebo upravené aku- mulátory sa môžu správať nepredvídateľne a viesť k požiaru, výbuchu alebo nebezpečenstvu poranenia.PABS 20-Li D5 ■ 92 

 SK f) Akumulátor nevystavujte ohňu ani príliš vyso- kým teplotám. Oheň alebo teploty vyššie ako 130 °C (265 °F) môžu spôsobiť výbuch. g) Dodržiavajte všetky pokyny na nabíjanie a akumulátor alebo akumulátorové nára- die nenabíjajte nikdy mimo rozsahu teplôt uvedeného v návode na obsluhu. Nesprávne nabíjanie alebo nabíjanie mimo prípustného rozsahu teplôt môže akumulátor zničiť a zvýšiť nebezpečenstvo požiaru.

POZOR! NEBEZPEČENSTVO VÝBU-

CHU! Nikdy nenabíjajte batérie, ktoré nemožno nabíjať. Chráňte akumulátor pred teplom, napr. aj pred trvalým slnečným žiarením, ohňom, vodou a vlhkosťou. Hrozí nebezpečenstvo výbuchu.

a) Elektrické náradie smie opravovať len kvali- fikovaný odborný personál alen za použitia originálnych náhradných dielov. Takto sa zabezpečí, že zostane zachovaná bezpečnosť elektrického náradia. b) Nikdy nevykonávajte údržbu na poško- dených akumulátoroch. Akúkoľvek údržbu akumulátorov by mal vykonávať iba výrobca alebo splnomocnené zákaznícke servisy. Bezpečnostné pokyny prevŕtačky Bezpečnostné pokyny pre všetky práce ■ Ak vykonávate práce, pri ktorých by skrutky alebo vložený nástroj mohli zasiahnuť skryté elektrické vedenia, uchopte prístroj zaizo- lované úchopné plochy.Kontakt vloženého nástroja alebo skrutiek svedením vedúcim na- pätie môže uviesť pod napätie aj kovové časti prístrojaaspôsobiť zásah elektrickým prúdom. ■ Prípadne vzniknutý prach zachyťte napr. vysávačom. Bezpečnostné pokyny pri používaní dlhých vrtákov ■ V žiadnom prípade nepracujte s vyššími otáčkami ako otáčkami maximálne dovole- nými pre vrták. Pri vyšších otáčkach sa môže vrták ľahko ohnúť, keď sa môže voľne otáčať bez kontaktu s obrobkom, a môže spôsobiť poranenia. ■ Vŕtanie začnite vždy s nízkymi otáčkami, zatiaľ čo vrták má kontakt s obrobkom. Pri vyšších otáčkach sa môže vrták ľahko ohnúť, keď sa môže voľne otáčať bez kontaktu s obrobkom, a môže spôsobiť poranenia. ■ Nevyvíjajte žiadny nadmerný tlak. Primeraný tlak je možné vyvinúť iba v pozdĺžnom smere k vrtáku. Vrtáky sa môžu ohnúť a tým sa zlomia alebo vedú k strate kontroly a k poraneniam. Originálne príslušenstvo/prídavné zariadenia ■ Používajte len príslušenstvo a prídavné zariadenia, ktoré sú uvedené v návode na obsluhu, príp. ktorých upnutie je kompatibilné s prístrojom. VÝSTRAHA! ■ Nepoužívajte žiadne príslušenstvo, ktoré nebolo odporúčané spoločnosťou PARKSIDE. Môže to viesť k zásahu elektrickým prúdom a požiaru.PABS 20-Li D5

 93 ■ Bezpečnostné upozornenia pre nabíjačky ■ Tento prístroj môžu používať deti staršie ako 8 rokov, ako aj osoby sozníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo s nedostatkom skúseností avedomostí, ak sú pod dohľadom alebo ak boli o bezpečnom použí- vaní prístroja poučené apochopili z toho vyplývajúce nebezpečenstvá. Deti sa s prístrojom nesmú hrať. Deti nesmú vykonávať čistenie apoužíva- teľskú údržbu bez dohľadu. ■ Ak sa pripojovací sieťový kábel tohto prístroja poškodí, musí sa nechať vymeniť výrobcom alebo jeho zákazníckym servisom alebo podobne kvalifikovanou osobou, aby sa predišlo ohrozeniam. Nabíjačka je vhodná len na použitie v interiéri. VÝSTRAHA! ■ Ak sa pripojovací sieťový kábel tohto prístroja poškodí, musí sa nechať vymeniť výrobcom alebo jeho zákazníckym servisom alebo podobne kvalifikovanou osobou, aby sa predišlo ohrozeniam. POZOR! ♦ Táto nabíjačka môže nabíjať iba nasledujúce batérie: PAP 20 A1/PAP 20 A2/PAP20 A3. ♦ Aktuálny zoznam kompatibilných akumuláto- rov nájdete na stránke www.Lidl.de/Akku. Pred uvedením do prevádzky Nabíjanie boxu s akumulátorom (pozri obr. A) POZOR! ► Pred vyberaním boxu s akumulátorom z nabíjačky alebo jeho vkladaním do nej vždy vytiahnite sieťovú zástrčku. UPOZORNENIE ► Nikdy nenabíjajte box s akumulátorom pri teplote okolia nižšej ako 10°C alebo vyššej ako 40°C. Pri dlhšom skladovaní lítiovo-ióno- vého akumulátora musíte pravidelne kontrolo- vať jeho stav nabitia. Optimálny stav nabitia je medzi 50% a 80%. Skladujte v chlade a suchu pri teplote okolia v rozpätí od 0 °C do 50 °C. ♦ Zastrčte box s akumulátorom do rýchlonabí- jačky ! (pozri obr. A). ♦ Zastrčte sieťovú zástrčku do zásuvky. LED kon- trolka . svieti na červeno a signalizuje proces nabíjania. ♦ Zelená LED kontrolka 0 vám signalizuje, že nabíjanie je ukončené a box s akumulátorom je pripravený na použitie. ♦ Vložte box s akumulátorom do prístroja. Vloženie/vybratie boxu s aku- mulátorom do/z prístroja Vloženie boxu s akumulátorom ♦ Prepnite prepínač smeru otáčania do strednej polohy (poistka). Nechajte box s aku- mulátorom zaskočiť do rukoväte. Vybratie boxu s akumulátorom ♦ Stlačte tlačidlo na odblokovanie a vyberte box s akumulátorom .PABS 20-Li D5 ■ 94 

 SK Kontrola stavu nabitia akumulátora ♦ Na kontrolu stavu nabitia akumulátora stlačte tlačidlo stavu nabitia akumulátora . Stav nabitia, resp. zvyšný výkon signalizuje LED displej akumulátora takto: ZELENÁ/ORANŽOVÁ/ČERVENÁ = maximálne nabitie/maximálny výkon ČERVENÁ/ORANŽOVÁ = stredné nabitie/ stredný výkon ČERVENÁ = slabé nabitie – nabiť akumulátor Výmena nástrojov Váš akumulátorový vŕtací skrutkovač má plnoauto- matickú aretáciu vretena . Pri zastavení motora sa hnací mechanizmus zaistí, takže môžete skľučovadlo - otáčaním otvoriť. Po nasadení požadovaného nástroja a jeho zaistení otočením skľučovadla môžete okamžite pokračovať v práci. Aretácia vretena sa uvoľní automaticky spustením motora (po stlačení spínača ZAP/VYP ). Predvoľba krútiaceho momentu/stu- peň vŕtania Pomocou predvoľby krútiaceho momentu 3 môže- te nastaviť krútiacu silu. ♦ Nižší stupeň zvoľte pre malé skrutky, príp. mäkké materiály. ♦ Vyšší stupeň zvoľte pre veľké skrutky, tvrdé materiály, príp. pri vyskrutkovávaní skrutiek. ♦ Na vŕtacie práce zvoľte stupeň vŕtania tak, že predvoľbu krútiaceho momentu 3 prepnete do polohy

Dvojstupňový prevod POZOR! ► Prepínač rýchlostných stupňov stláčajte iba pri zastavenom prístroji. Inak hrozí poško- denie prístroja. Pri prvom rýchlostnom stupni (prepínač rýchlostných stupňovv polohe 1) dosiahnete otáčky cca 400 min

a vysoký krútiaci moment. Toto nastavenie je vhodné pre všetky skrutkovacie práce. Pri druhom rýchlostnom stupni (prepínač rýchlostných stupňovv polohe 2) dosiahnete otáčky cca 1400 min

na realizáciu vŕtacích prác. Uvedenie do prevádzky Zapnutie/vypnutie Zapnutie ♦ Na uvedenie prístroja do prevádzky stlačte spínač ZAP/VYP a podržte ho stlačený. LED pracovné svetlo sa rozsvieti pri jemne alebo úplne stlačenom spínači ZAP/VYP. Umožňuje tak osvetlenie pracoviska pri nepriaz- nivých svetelných pomeroch. Vypnutie ♦ Na vypnutie prístroja pustite spínač ZAP/VYP . Nastavenie otáčok Spínač ZAP/VYP má variabilnú reguláciu rýchlos- ti. Mierny tlak na spínač ZAP/VYP spôsobí nízke otáčky. S narastajúcim tlakom sa otáčky zvýšia. UPOZORNENIE ► Integrovaná motorová brzda zaistí rýchle zastavenie.PABS 20-Li D5

 95 ■ Prepínanie smeru otáčania ♦ Smer otáčania zmeníte prepnutím prepínača smeru otáčania doprava, príp. doľava. Tipy atriky Tip! Takto je to správne. ♦ Pred prevádzkou skontrolujte správne nasade- nie skrutkovacieho, resp. vŕtacieho nadstavca, t.z. jeho vycentrovanie v skľučovadle. ♦ Skrutkovacie bity sú označené svojou veľkosťou a tvarom. Ak si nie ste istí, vždy najprv vyskúšajte, či bit sedí bez vôle v hlave skrutky. Krútiaci moment ♦ Pri nastavení príliš vysokého krútiaceho momentu, príp. príliš vysokých otáčok môže dôjsť k poško- deniu menších skrutiek/bitov. Náročné skrutkovanie (do kovu) ♦ Mimoriadne vysoké krútiace momenty vznikajú napr. pri skrutkovaní do kovu pri použití nad- stavcov nástrčných kľúčov. Zvoľte nízke otáčky. Nenáročné skrutkovanie (napr. do mäkkého dreva) ♦ Aj tu skrutkujte s nízkymi otáčkami, aby ste napr. nepoškodili povrch dreva pri kontakte s kovovou hlavou skrutky. Použite záhlbník. Pri vŕtaní do dreva, kovu a iných materiálov dbajte bezpodmienečne na nasledujúce ♦ Pri malom priemere vrtáka používajte vysoké otáčky a pri veľkom priemere vrtáka nízke otáčky. ♦ Pri tvrdých materiáloch voľte nízke otáčky, pri mäkkých materiáloch vysoké otáčky. ♦ Zaistite alebo upevnite (keď je to možné) obro- bok v upínacom zariadení. ♦ Miesto, na ktorom sa má vŕtať, označte jam- kovačom alebo klincom. Na navŕtanie zvoľte nízke otáčky. ♦ Počas vŕtania niekoľkokrát rotujúci vrták vytiah- nite na odstránenie triesok alebo vrtnej múčky a vyčistenie vŕtanej diery. Vŕtanie do kovu ♦ Používajte vrtáky do kovu (HSS). Pre najlepšie výsledky by ste mali vrták chladiť rezným ole- jom. Vrtáky do kovu môžete použiť aj na vŕtanie do plastov. Otvor najskôr predvŕtajte vrtákom s Ø3mm a priblížte sa k požadovanému priemeru vŕtania. Vŕtanie do dreva ♦ Použite vrták do dreva so strediacim hrotom, na hlboké diery použite „šnekový vrták“, na veľké priemery vŕtania Forstnerov vrták. Malé skrutky môžete do mäkkého dreva zaskrutkovať aj priamo, bez predvŕtania.PABS 20-Li D5 ■ 96 

PORANENIA! Pred akýmikoľvek prácami na prístroji prístroj vypnite a vyberte z neho akumulátor. Akumulátorový vŕtací skrutkovač si nevyžaduje údržbu. ■ Prístroj musí byť vždy čistý, suchý abez oleja alebo mastiaceho tuku. ■ Do vnútra prístroja sa nesmú dostať žiadne tekutiny. ■ Načistenie telesapoužívajte suchú utierku. Nikdy nepoužívajte benzín, rozpúšťadlá alebo čistiace prostriedky, ktoré poškodzujú plasty. ■ Pri dlhšom skladovaní lítiovo-iónového akumu- látora musíte pravidelne kontrolovať jeho stav nabitia. Optimálny stav nabitia je v rozsahu 50% až 80%. Na uskladnenie je optimálne chladné a suché prostredie. UPOZORNENIE ► Neuvedené náhradné diely (napr. akumulá- tor, spínač) si môžete objednať prostredníc- tvom našej servisnej poradenskej linky. Záruka spoločnosti Kompernass Handels GmbH Vážená zákazníčka, vážený zákazník, na tento prístroj máte záruku 3 roky od dátumu zakúpenia. V prípade nedostatkov tohto výrobku máte práva vyplývajúce zo zákona voči predajcovi tohto výrobku. Tieto Vaše práva vyplývajúce zo zá- kona nie sú obmedzené našou zárukou, uvedenou nižšie. Záručné podmienky Záručná doba začína plynúť dátumom zakúpenia. Prosím, uschovajte si pokladničný blok. Tento bude potrebný ako dôkaz o zakúpení. Ak v priebehu troch rokov od dátumu zakúpenia tohto výrobku dôjde k chybe materiálu alebo výrobnej chybe, výrobok vám – podľa nášho uváženia – bezplatne opravíme, vymeníme alebo uhradíme kúpnu cenu. Podmienkou tohto záručné- ho plnenia je, že počas trojročnej lehoty sa poško- dený prístroj a doklad o zakúpení (pokladničný blok) predloží so stručným opisom, v čom spočíva nedostatok prístroja a kedy sa vyskytol. Ak je chyba pokrytá našou zárukou, zašleme Vám späť opravený alebo nový výrobok. Opravou alebo výmenou výrobku nezačína plynúť žiadna nová záručná doba. Na box s akumulátorom série X 12 V a X 20 V Team máte záruku 3 roky od dátumu zakúpenia.PABS 20-Li D5

 97 ■ Záručná doba a zákonné nároky na odstránenie chýb Záručná doba sa záručným plnením nepredĺži. To platí aj pre vymenené a opravené diely. Poškode- nia a chyby zistené prípadne už pri kúpe, sa musia hlásiť okamžite po vybalení. Po uplynutí záručnej doby podliehajú prípadné opravy poplatku. Rozsah záruky Prístroj bol starostlivo vyrobený v súlade s prísnymi smernicami kvality a pred dodaním bol svedomito preskúšaný. Záručné plnenie sa vzťahuje na chyby materiálu alebo výrobné chyby. Táto záruka sa nevzťahuje na časti výrobku, ktoré sú vystavené bežnému opotrebovaniu a preto ich možno pokladať za rýchlo opotrebiteľné diely, ani na poškodenia kreh- kých dielov, ako sú napríklad spínače alebo diely vyrobené zo skla. Táto záruka zaniká v prípade poškodenia výrobku neodborným používaním alebo neodbornou údržbou. Na správne používanie výrobku sa musia presne dodržiavať všetky pokyny, uvedené v návode na obsluhu. Bezpodmienečne sa musí zabrániť použitiu alebo úkonom, ktoré sa v návode na obsluhu neodporúčajú alebo pred ktorými sa varuje. Výrobok je určený len na súkromné použitie a nie na priemyselné používanie. Záruka zaniká pri nesprávnom a neodbornom zaobchádzaní, pri po- užití násilia a pri zásahoch, ktoré neboli vykonané naším autorizovaným servisom. Záručná doba neplatí pri ■ normálnom opotrebovaní kapacity akumulátora ■ komerčnom používaní výrobku ■ poškodení alebo zmene výrobku zákazníkom ■ nerešpektovaní predpisov týkajúcich sa bezpečnosti a údržby, chybách obsluhy ■ škodách v dôsledku elementárnych udalostí Vybavenie v prípade záruky Na zaručenie rýchleho vybavenia Vašej žiadosti postupujte podľa nasledujúcich pokynov: ■ Na všetky otázky majte pripravený pokladničný doklad a číslo výrobku (napr. IAN 12345) ako doklad o nákupe. ■ Číslo výrobku nájdete na typovom štítku na vý- robku, na gravúre na výrobku, na titulnej stránke návodu na obsluhu (dole vľavo) alebo ako ná- lepku na zadnej alebo spodnej strane výrobku. ■ Ak dôjde k funkčným poruchám alebo iným ne- dostatkom, kontaktujte najprv nižšie uvedené ser- visné oddelenie telefonicky alebo e-mailom. ■ Výrobok, zaevidovaný ako poruchový, môžete potom spolu s dokladom o nákupe (pokladničný blok) a uvedením popisu chyby a dátumu, kedy k nej došlo, bezplatne odoslať na adresu servisné- ho strediska, ktorá Vám bude oznámená. Na webovej stránke www.lidl-servi- ce.com si môžete stiahnuť tieto a mnoho ďalších príručiek, videá o výrobkoch a inštalačný softvér. Pomocou tohto QR-kódu sa dostanete priamo na stránku servisu Lidl (www.lidl-service.com) a pomo- cou zadania čísla výrobku (IAN) 344905_2004 otvoríte váš návod na obsluhu.PABS 20-Li D5 ■ 98 

 SK VÝSTRAHA! ► Opravy prístrojov zverte servisnému stre- disku alebo odbornému elektrikárovi a pri opravách použite iba originálne náhradné diely.Tým zostane zachovaná bezpečnosť prístroja. ► Výmenu zástrčky alebo sieťového kábla zverte len výrobcovi prístroja alebo jeho zákazníckemu servisu.Tým zostane zachova- ná bezpečnosť prístroja. Servis Servis Slovensko Tel. 0850 232001 E-Mail: kompernass@lidl.sk IAN 344905_2004 Dovozca Majte na pamäti, že nižšie uvedená adresa nie je adresou servisného strediska. Najprv kontaktujte uvedené servisné stredisko.

KOMPERNASS HANDELS GMBH

BURGSTRASSE 21 44867 BOCHUM NEMECKO www.kompernass.com Likvidácia Obal sa skladá zekologických materiálov, ktoré môžete zlikvidovať vmiestnych recyklačných strediskách. Nehádžte elektrické náradie do komunálneho odpadu! V súlade s európskou smernicou 2012/19/EU sa opotrebované elek- trické náradie musí zberať oddelene a odovzdať za účelom ekologickej recyklácie. Akumulátory neodhadzujte do domového odpadu! Chybné alebo použité akumulátory sa musia recyklovať podľa smernice č. 2006/66/EC. Box s akumulátorom a/alebo prístroj odovzdajte v miestnych zberných zariade- niach. O možnostiach likvidácie opotrebovaného elek- trického náradia/boxu s akumulátorom sa, prosím, informujte na obecnej alebo mestskej správe. Obal zlikvidujte ekologicky. Dbajte na označenie na rôznych obalo- vých materiáloch a trieďte ich osobitne. Obalové materiály sú označené skrat- kami (a) a číslicami (b) s nasledujúcim významom: 1–7: plasty, 20–22: papier a lepenka, 80–98: kompozitné materiály. Informácie o možnostiach likvidácie výrobku, ktorý doslúžil, získate od svojej obecnej alebo mestskej samo- správy. Produkt je recyklovateľný, podlieha rozšírenej zodpovednosti výrobcu a zbiera sa oddelene.PABS 20-Li D5

 99 ■ Originálne vyhlásenie o zhode My, spoločnosť KOMPERNASS HANDELS GMBH, osoba zodpovedná za dokumentáciu: pán Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND/NEMECKO vyhlasujeme, že tento výrobok je vsúlade snasledujúcimi normami, normatívnymi dokumentmi a smernicami ES: Smernicao strojových zariadeniach (2006/42/EC) Smernica ES o nízkom napätí (2014/35/EU, iba nabíjačka) Elektromagnetická kompatibilita (2014/30/EU) Smernica RoHS (2011/65/EU)*

• Výhradnú zodpovednosť za vydanie tohto vyhlásenia o zhode nesie výrobca. Vyššie opísaný predmet vyhlásenia je v súlade spredpismi smernice 2011/65/EU Európskeho parlamentu a Rady z 8.júna 2011 o obmedzení používa- nia určitých nebezpečných látok velektrických a elektronických zariadeniach. Aplikované harmonizované normy EN 62841-1:2015 EN 62841-2-1:2018 EN 60335-1:2012/A2:2019 EN 60335-2-29:2004/A11:2018 EN 62233:2008 EN 55014-1:2006/A2:2011 EN 55014-1:2017 EN 55014-2:1997/A2:2008 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-2:2019 EN 61000-3-3:2013 EN 61000-3-3:2013/A1:2019 EN 50581:2012 Označenie typu prístroja: Aku vŕtací skrutkovač PABS 20-Li D5 Rok výroby: 08–2020 Sériové číslo: IAN 344905_2004 Bochum, 18. 08. 2020 Semi Uguzlu ‒ Manažér kvality ‒ Technické zmeny vzmysle ďalšieho vývoja sú vyhradené.PABS 20-Li D5 ■ 100 

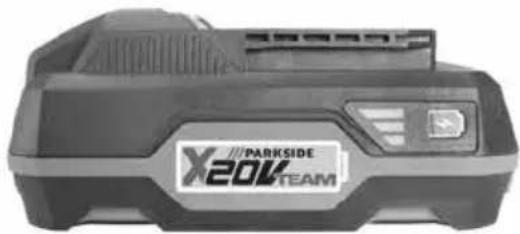

 SK Objednanie náhradného akumulátora Náhradný akumulátor pre váš prístroj si môžete objednať buď pohodlne na internete na adrese www.kompernass.com, alebo telefonicky. Tento výrobok sa z dôvodu obmedzených skladových zásob môže v krátkom čase vypredať. UPOZORNENIE ► V niektorých krajinách sa objednávanie náhradných dielov nemôže uskutočniť online. V takom prípade zavolajte, prosím, na servisnú poradenskú linku. Telefonická objednávka Servis Slovensko Tel. 0850 232001 Na zaistenie rýchleho spracovania vašej objednávky si pripravte, prosím, pri všetkých požiadavkách číslo tovaru (napr. IAN344905) pridelené prístroju. Číslo výrobku nájdete na typovom štítku alebo na titulnej strane tohto návodu.KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM GERMANY www.kompernass.com Stand der Informationen · Last Information Update · Version des informations Stand van de informatie · Stan informacji · Stav informací · Stav informácií: 10 / 2020 · Ident.-No.: PABS20-LiD5-082020-1
