GEBRUIKSAANWIJZING ET503DC Vonroc

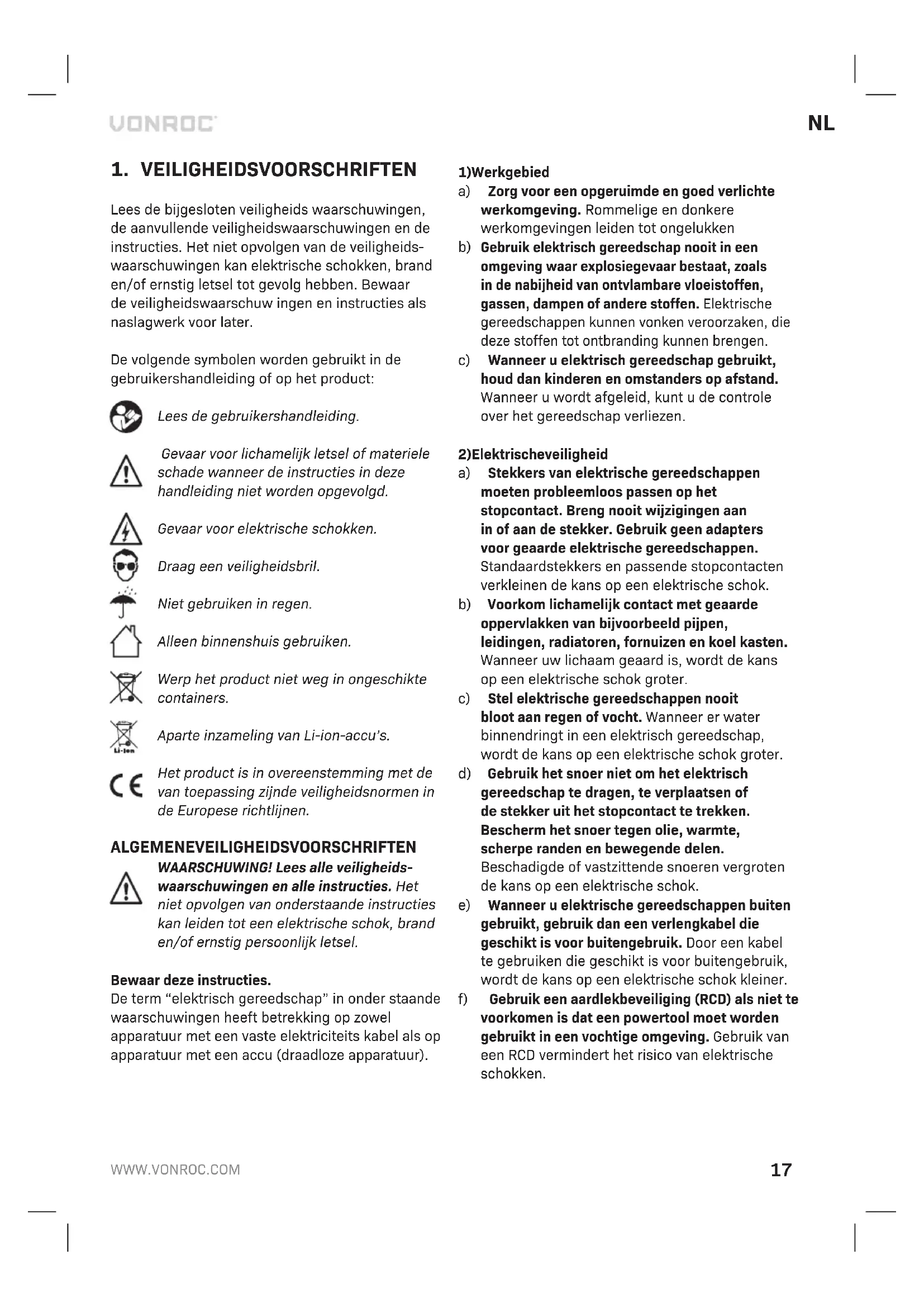

Lees de bijgesloten veiligheids waarschuwingen, de aanvullende veiligheidswaarschuwingen en de instructies. Het niet opvolgen van de veiligheids- waarschuwingen kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschuw ingen en instructies als naslagwerk voor later. De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product: Lees de gebruikershandleiding. Gevaar voor lichamelijk letsel of materiele schade wanneer de instructies in deze handleiding niet worden opgevolgd. Gevaar voor elektrische schokken. Draag een veiligheidsbril. Niet gebruiken in regen. Alleen binnenshuis gebruiken. Werp het product niet weg in ongeschikte containers. Aparte inzameling van Li-ion-accu’s. Het product is in overeenstemming met de van toepassing zijnde veiligheidsnormen in de Europese richtlijnen.

ALGEMENE VEILIGHEIDSVOOR SCHRIFTEN

WAARSCHUWING! Lees alle veiligheids- waarschuwingen en alle instructies. Het niet opvolgen van onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel. Bewaar deze instructies. De term “elektrisch gereedschap” in onder staande waarschuwingen heeft betrekking op zowel apparatuur met een vaste elektriciteits kabel als op apparatuur met een accu (draadloze apparatuur).

a) Zorg voor een opgeruimde en goed verlichte werkomgeving. Rommelige en donkere werkomgevingen leiden tot ongelukken

Gebruik elektrisch gereedschap nooit in een omgeving waar explosiegevaar bestaat, zoals in de nabijheid van ontvlambare vloeistoffen, gassen, dampen of andere stoffen. Elektrische gereedschappen kunnen vonken veroorzaken, die deze stoffen tot ontbranding kunnen brengen. c) Wanneer u elektrisch gereedschap gebruikt, houd dan kinderen en omstanders op afstand. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) Stekkers van elektrische gereedschappen moeten probleemloos passen op het stopcontact. Breng nooit wijzigingen aan in of aan de stekker. Gebruik geen adapters voor geaarde elektrische gereedschappen. Standaardstekkers en passende stopcontacten verkleinen de kans op een elektrische schok. b) Voorkom lichamelijk contact met geaarde oppervlakken van bijvoorbeeld pijpen, leidingen, radiatoren, fornuizen en koel kasten. Wanneer uw lichaam geaard is, wordt de kans op een elektrische schok groter. c) Stel elektrische gereedschappen nooit bloot aan regen of vocht. Wanneer er water binnendringt in een elektrisch gereedschap, wordt de kans op een elektrische schok groter. d) Gebruik het snoer niet om het elektrisch gereedschap te dragen, te verplaatsen of de stekker uit het stopcontact te trekken. Bescherm het snoer tegen olie, warmte, scherpe randen en bewegende delen. Beschadigde of vastzittende snoeren vergroten de kans op een elektrische schok. e) Wanneer u elektrische gereedschappen buiten gebruikt, gebruik dan een verlengkabel die geschikt is voor buitengebruik. Door een kabel te gebruiken die geschikt is voor buitengebruik, wordt de kans op een elektrische schok kleiner. f) Gebruik een aardlekbeveiliging (RCD) als niet te voorkomen is dat een powertool moet worden gebruikt in een vochtige omgeving. Gebruik van een RCD vermindert het risico van elektrische schokken.18

3) Persoonlijke veiligheid

a) Blijf altijd alert, kijk goed wat u doet en gebruik uw gezonde verstand wanneer u een elektrisch gereedschap gebruikt. Gebruik geen elektrische gereedschappen wanneer u moe bent, of drugs, alcohol of medicijnen hebt gebruikt. Eén moment van onachtzaamheid bij het gebruik van elektrische gereed schappen kan ernstige verwondingen tot gevolg hebben. b) Gebruik persoonlijke beschermings middelen. Draag altijd een veiligheidsbril. Een gepast gebruik van veiligheids voor zieningen, zoals een stof masker, speciale werkschoenen met antislipzolen, een veiligheidshelm en gehoor bescherming verkleinen de kans op persoonlijk letsel. c) Voorkom dat het gereedschap per ongeluk wordt gestart. Zorg dat de schakelaar op de UIT positie staat, voordat u de stekker in het stopcontact steekt. Draag elektrisch gereedschap nooit met uw vinger op de schakelaar en steek ook nooit de stekker van ingeschakelde elektrische gereedschappen in het stopcontact: dit leidt tot ongelukken. d) Verwijder alle instel en andere sleutels uit het elektrisch gereedschap voordat u hem inschakelt. Instel en andere sleutels aan een ronddraaiend onderdeel van het elektrisch gereedschap kunnen tot verwondingen leiden.

Zorg dat u nooit uw evenwicht kunt verliezen; houd altijd twee voeten stevig op de vloer. Hierdoor kunt u het elektrisch gereedschap in on verwachte situaties beter onder controle houden. f) Zorg dat u geschikte kleding draagt. Draag geen loshangende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Loshan gende kleding, sieraden en lang haar kunnen vast komen te zitten in bewegende delen.

Wanneer er voorzieningen zijn voor de aansluiting van stofafzuiginstallaties, zorg dan dat ze op de juiste wijze worden aangesloten en gebruikt. Gebruik van deze voorzieningen vermindert de gevaren die door stof worden veroorzaakt. h) Denk niet dat doordat u gereedschap vaak gebruikt, u wel weet hoe het allemaal werkt en dat u de veiligheidsbeginselen voor het gebruik van het gereedschap wel kunt negeren. Een onbezonnen actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.

4) Gebruik en onderhoud van elektrisch gereed-

schap a) Oefen geen overmatige kracht uit op elektrisch gereedschap. Gebruik het juiste gereedschap voor uw specifieke toepassing. Met het juiste elektrische gereedschap voert u de taak beter en veiliger uit wanneer dit op de snelheid gebeurt waarvoor het apparaat is ontworpen. b) Gebruik nooit elektrisch gereedschap waarvan de AAN/UIT schakelaar niet werkt. Ieder elektrisch gereedschap dat niet kan worden in en uitgeschakeld met de schakelaar is gevaarlijk en moet worden gerepareerd.

Trek de stekker uit het stopcontact voordat u wijzigingen aanbrengt aan elektrische gereedschappen, accessoires verwisselt of het elektrisch gereedschap opbergt. Wanneer u zich aan deze preventieve veiligheidsmaatregelen houdt, beperkt u het risico dat het gereedschap per ongeluk wordt gestart.

Berg elektrisch gereedschap dat niet in ge bruik is op buiten bereik van kinderen en laat personen die niet bekend zijn met het gereedschap of deze instructies het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk in de handen van ongeoefende gebruikers. e) Zorg voor een goed onderhoud van elektrisch gereedschap. Controleer of bewegende delen op de juiste wijze zijn vastgezet. Controleer ook of er geen onderdelen defect zijn of dat er andere omstandigheden zijn die van invloed kunnen zijn op de werking van het gereedschap. Laat het gereedschap bij beschadigingen repareren vóór gebruik. Veel ongelukken worden veroorzaakt door slecht onderhoud van het gereedschap. f) Zorg dat snij en zaagwerktuigen scherp en schoon blijven. Goed onderhouden snij en zaagwerktuigen met scherpe randen zullen minder snel vastlopen en zijn eenvoudiger onder controle te houden. g) Gebruik alle elektrische gereedschappen, accessoires, bitjes etc., zoals aangegeven in deze instructies en op de wijze waarvoor het gereedschap is ontworpen. Houd daarbij rekening met de werkomstandigheden en de uit te voeren taak. Gebruik van elektrisch gereedschap voor handelingen die afwijken van de taken waarvoor het apparaat is ontworpen kunnen leiden tot gevaarlijke situaties. h) Houd handgrepen en greepoppervlakkenNL

droog, schoon en vrij van olie en vet. Gladde handgrepen en greepoppervlakken maken veilig werken en controle over het gereedschap in onverwachte situaties onmogelijk.

5) Gebruik en onderhoud accugereedschap

a) Laad alleen op met de lader die door de fabrikant is gespecificeerd. Een lader die voor een bepaalde accu geschikt is, kan brand veroorzaken wanneer deze met een andere accu wordt gebruikt.

Gebruik elektrisch gereedschap alleen met de speciaal hiervoor bedoelde accu’s. Gebruik van andere accu’s kan kans op letsel en brand geven.

Wanneer de accu niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding tussen twee polen kunnen maken. Kortsluiting tussen de accupolen kan brandwonden of brand veroorzaken. d) Wanneer de accu niet juist wordt gebruikt, kan er vloeistof uit lopen; raak dit niet aan. Wanneer dit per ongeluk wel gebeurt, spoel dan met water. Wanneer de vloeistof in de ogen komt, moet u een arts raadplegen. De vloeistof uit de accu kan irritaties of brandwonden veroorzaken.

Gebruiken niet een accu of gereedschap dat beschadigd is of gemodificeerd. Beschadigde of gemodificeerde accu’s kunnen onvoorspelbaar gedrag vertonen, wat brand, explosie of een risico van letsel met zich meebrengt. f) Stel een accu over het gereedschap niet bloot aan open vuur of een uitzonderlijk hoge temperatuur. Blootstelling aan vuur of een temperatuur hoger dan 130 °C, kan een explosie veroorzaken. NB De temperatuur van “130 °C” kan worden vervangen door de temperatuur van “265 °F”. g) Houd u aan alle instructies voor het laden en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de instructies wordt aangeduid. Op een onjuiste wijze laden of laden bij temperaturen buiten het aangeduide bereik kan de accu beschadigen en het risico van brand doen toenemen.

a) Laat uw gereedschap onderhouden door een gekwalificeerde onderhoudstechnicus die alleen gebruikmaakt van identieke vervangingsonderdelen. Dit zorgt ervoor dat de veiligheid van de powertool intact blijft. b) Voer nooit servicewerkzaamheden uit aan beschadigde accu’s. Alleen de fabrikant of geautoriseerde service-providers mogen ser- vicewerkzaamheden aan accu’s uitvoeren. SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN

• Ga er altijd van uit dat het gereedschap bevesti- gingsmiddelen bevat. Het onzorgvuldig omgaan met de tacker kan leiden tot het onverwacht afvuren van bevestigingsmiddelen, en lichamelijk letsel veroorzaken.

• Richt het gereedschap niet op uzelf of op iemand in uw directe omgeving. Het onbedoeld bedienen van het apparaat kan tot lichamelijk letsel leiden.

Bedien het gereedschap niet tenzij het stevig tegen het werkstuk geplaatst is. Als het gereed- schap niet in contact is met het werkstuk, kan het bevestigingsmiddel van uw werkstuk afbuigen.

• Ontkoppel het gereedschap van de stroombron wanneer het bevestigingsmiddel vastloopt in het gereedschap. Terwijl u een vastgelopen bevesti- gingsmiddel verwijdert, kan de tacker onbedoeld bediend worden als deze niet van de stroombron ontkoppeld is.

• Wees voorzichtig bij het verwijderen van een vastgelopen vergrendeling. Het mechanisme kan onder druk staan en kan zich krachtig ontladen tijdens een poging om een vastgelopen vergren- deling los te maken.

• Gebruik deze tacker niet voor het bevestigen van elektrische leidingen. Het apparaat is niet gemaakt voor het installeren van elektrische leidingen en kan de isolatie van deze leidingen beschadigen met als gevolg brand of een elektri- sche schok. Voordat u de nietmachine gebruikt Controleer de volgende punten:

• Draag altijd oogbescherming wanneer u het apparaat gebruikt.

• Onderhoud het apparaat zorgvuldig.

• Controleer bewegende delen op foutieve uitlijning of vastzitten, breuken in onderdelen en andere omstandigheden die de werking van het apparaat negatief kunnen beïnvloeden. Indien er sprake is van beschadiging, moet het apparaat vóór gebruik een servicebeurt krijgen.

• Controleer of de schuif van het magazijn goed bevestigd is.20

• Gebruik het apparaat niet in een vochtige om- geving.

• Bewerk met het apparaat geen materiaal waarin asbest zit.

• Maak het werkstuk goed vast. Gebruik klemmen of een bankschroef om het werkstuk stevig vast te houden. Dit resulteert in een veiligere grip dan met uw hand.

• Zorg dat de kabel zich altijd achter het apparaat bevindt. Gebruik van het apparaat

• Gebruik het gereedschap niet als de schakelaar niet in de positie “0” of “I” kan bewegen.

• Houd het apparaat altijd met twee handen vast wanneer u het start.

• Houd de voedingskabel uit de buurt van de bewegende delen van het apparaat.

• Houd uw handen bij het werk vandaan.

• Als een spijker of niet vastloopt, schakel dan het apparaat onmiddellijk in de vergrendelde stand en haal de stekker uit het stopcontact.

• Richt het apparaat nooit op mensen of dieren.

• Gebruik alleen nieten of spijkers die geschikt zijn voor dit apparaat.

• Zorg ervoor dat u geen elektrische leidingen doorboort als u het apparaat gebruikt.

TEN AANZIEN VAN DE ACCULADER

Bedoeld gebruik Deze tacker heeft een geintegreerde lithium-ion accu, die je kan opladen met de meegeleverde USB-laadkabel (USB-netadapter niet meegeleverd). a) Het apparaat dient niet te worden gebruikt door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale functies of per- sonen zonder enige ervaring en kennis, tenzij zij onder toezicht staan of zijn geïnstrueerd. b) Laat kinderen onder toezicht niet met het appa- raat spelen. c) Laad niet-herlaadbare accu’s niet opnieuw op! d) Plaats de accu’s tijdens het opladen in een goed geventileerde ruimte! e) Geïntegreerde accu’s mogen alleen voor het af- voeren door vakpersoneel verwijderd worden. Door het openen van de behuizingsschaal kan het elektrische gereedschap vernietigd worden. Om de accu uit het elektrische gereedschap te nemen, drukt u zo lang op de aan-/uitschake- laar (6) tot de accu volledig ontladen is. Draai de schroeven er aan de behuizing uit en haal de behuizingsschaal eraf om de accu te verwijde- ren. Om een kortsluiting te verhinderen, maakt u de aansluitingen aan de accu afzonderlijk na elkaar los en isoleert u daarna de polen. Ook bij volledige ontlading is nog een restcapaciteit in de accu voorhanden die bij kortsluiting vrij kan komen.

2. TECHNISCHE INFORMATIE

Bedoeld gebruik Met de nietmachine kunt u verschillende materi- alen bevestigen, zoals stof, hout, gaas, karton en leer. U kunt het apparaat dus prima gebruiken om meubels te bekleden, voorwerpen in te pakken of schoenen te repareren. TECHNISCHE SPECIFICATIES Modelnr. ET503DC Aanbevolen opladeradapter5V D.C. USB500mA -1500mAType stekker zijde A USB-type AType stekker zijde B USB-type Micro BAantal nieten/nagels 30/min.Nieten 6 tot 10 mmNagels 6 tot 10 mmGewicht ca. 0,66 kgGeluidsdruk L 82.2+3 dB(A)Geluidsvermogen

Trillingsniveau Het trillingsemissieniveau, dat in deze gebruiks- aanwijzing wordt vermeld, is gemeten in overeen- stemming met een gestandaardiseerde test volgens EN 60745; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen.

• Het gebruik van de machine voor andere toe- passingen, of met andere of slecht onderhou- den accessoires, kan het blootstellingsniveau aanzienlijk verhogen.

Wanneer de machine is uitgeschakeld of wan- neer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren.NL

Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren. BESCHRIJVING De nummers in de tekst verwijzen naar de diagram- men op pagina 2 - 3.

De accu laden (Afb. A)

• Steek de stekker van de kabel (8) van de lader (meegeleverd) in een adapter (niet meegele- verd).

• Steek de stekker van de kabel (8) van de lader in de machine. (afb. E)

• Steek de stekker van de acculader in een stop- contact en wacht even. Het ledcontrolelampje (10) gaat branden en toont de status van de lader. LED Status van acculader Rood Bezig met opladen van accu.GroenOpladen van de accu is beeindigd, de accu is volledig opgeladen Verwijder nadat de accu volledig is opgeladen, de stekker van de lader uit het stopcontact en haal de kleine stekker uit het gereedschap weg. Het volledig opladen van de accu kan 2 - 3 uur duren. Als het rode LED-lampje van de laadindicator tijdens de werking gaat branden, geeft dat aan dat de accu snel leeg zal zijn. Toepassing (Afb. B) Gebruik voor dit gereedschap nieten of nagels van de volgende lengte:

• Nagels: 6 tot 10 mm Nagels of nieten laden (Afb. C)

• Kiest de juiste nagel of niet voor de taak.

• Houd de tacker met de bodem naar boven

• Open het magazijn (2) door de hendel (1) licht- jes in te drukken

• Trek de hendel naar achteren om het magazijn (2) te openen. Voor nagels:

• Plaats de nagels ondersteboven tegen de lin- kerkant van het magazijn (2). Op de linkerkant van het magazijn is ook een spijker-symbool afgebeeld, zie fig.D. Voor nieten:

• Plaats de nieten ondersteboven in het magazijn (2).

• Druk op de hendel om het magazijn volledig te sluiten. Controleer voor het laden van de tacker of de machine in de “0” positie staat. Laad nooit nieten en nagels tegelijkertijd. Het magazijn controleren Het vulniveau-venster (7) van het magazijn toont de hoeveelheid nieten/spijkers in het magazijn. De tacker gebruiken Test na iedere keer laden de machine op een stuk afvalmateriaal.

• Zet de”0/I”-schakelaar (4) op “I” om de machine te ontgrendelen.

• Zet de”0/I”-schakelaar (4) op “0” om de machi- ne te vergrendelen. N.B.: Als de machine niet wordt gebruikt dient de”0/I”-schakelaar op “0” ingesteld te worden om de machine te vergrendelen. N.B.: Bewaar altijd in de “0” positie (4).22

Plaatsen van het greedschap op het werkstuk

Plaats het gereedschap op de plaats waar de niet of nagel aangebracht moet worden.

Druk het gereedschap stevig omlaag door er aan de bovenzijde (5) met één hand op te drukken.

Bedien met u andere hand de schakelaar (3).

Door de machine stevig omlaag te drukken tilt u de veiligheidsvoorziening van de machine op. Waarschuwing! De veiligheids voorziening van de machine wordt omhoog geduwd wanneer druk wordt uitgeoefend op de veiligheidspen (6) aan de onderzijde van de machine. Let er altijd op dat de mond van de tacker direct in contact is met het materiaal wanneer u de schakelaar indrukt. Nieten

• Druk op de schakelaar (3). Het gereedschap geeft een terugslag die wordt voor veroorzaakt door de slagkracht waarmee het werkt. Houd dit in gedachte. Voor lange nagels en nieten kan dit een verkeerde toepassing van nieten of nagels tot gevolg hebben. Door aan de achterzijde te duwen kan verkeerde toepassing van nieten of nagels worden vermeden.

Zorg dat de machine niet onder spanning staat wanneer onderhoudswerkzaam heden aan het mechaniek worden uitgevoerd. Deze machines zijn ontworpen om gedurende lange tijd probleemloos en met minimaal onder- houd te blijven functioneren. U kunt de levensduur verlengen door de machine regelmatig schoon te maken en haar deskundig te behandelen. Storingen In het geval de machine niet naar behoren funktio- neert, geven wij onderstaand een aantal mogelijke oorzaken en de bijbehorende oplossingen: Als er een niet of spijker vast is komen te zitten in het apparaat, ga dan als volgt te werk:

• Plaats de machine in de “0” positie (4).

• Open het magazijn (2) door aan de hendel (1) te trekken en laat de vastgelopen nagels/nieten eruit vallen.

• Laad de machine weer, zie hoofdstuk “Nagels of nieten laden” voor instructies.

• Test de machine op een stuk afvalhout. Reinigen Reinig de buitenkant van de machine regelmatig met een zachte doek, bij voorkeur na elk gebruik. Hou de luchtspleten vrij van stof en vuil. Verwijder hardnekkig vuil met een zachte doek, bevochtigd met wat zeepsop. Gebruik geen oplosmiddelen zoals benzine, alcohol, ammoniak en dergelijke. Dergelijke stoffen tasten de kunststof onderdelen aan. MILIEU Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een daarvoor verantwoordelijke instantie. Uitsluitnd voor EG-landen Werp elektrisch gereedschap niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/ EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaal recht moet niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijke wijze worden verwerkt. GARANTIE VONROC producten zijn ontworpen volgens de hoogste kwaliteitsstandaarden en gegarandeerd vrij van defecten, zowel materieel als fabrieksfouten, tijdens de wettelijk vastgestelde garantieperiode vanaf de eerste aankoopdatum. Mocht het product tijdens deze periode gebreken vertonen veroorzaakt door defecte materialen en/of fabrieksfouten, neem dan rechtstreeks contact op met VONROC. De volgende situaties vallen niet onder de garantie:

• Er zijn reparaties of aanpassingen aan de machine uitgevoerd, of er is een poging daartoe ondernomen, door een nietgeautoriseerd ser- vicecentrum.

• De machine is misbruikt, verkeerd gebruikt of slecht onderhouden.

• Er zijn niet-originele reserveonderdelen gebruikt Dit vormt de enige garantie opgesteld door het be-FR

drijf zowel expliciet als impliciet. Er bestaan geen andere garanties expliciet of impliciet welke verder gaan dan deze garantie, inclusief impliciete garanties van verkoopbaarheid en geschiktheid voor bepaalde doeleinden. In geen enkel geval kan VONROC aansprakelijk worden gesteld voor inci- dentele schade of gevolgschade. Reparaties van dealers zijn gelimiteerd tot de reparatie of vervan- ging van defecte producten of onderdelen. Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties kunnen zonder opgaaf van redenen worden gewijzigd.
