MANUALE UTENTE ET503DC Vonroc

máquina (5) con una mano.

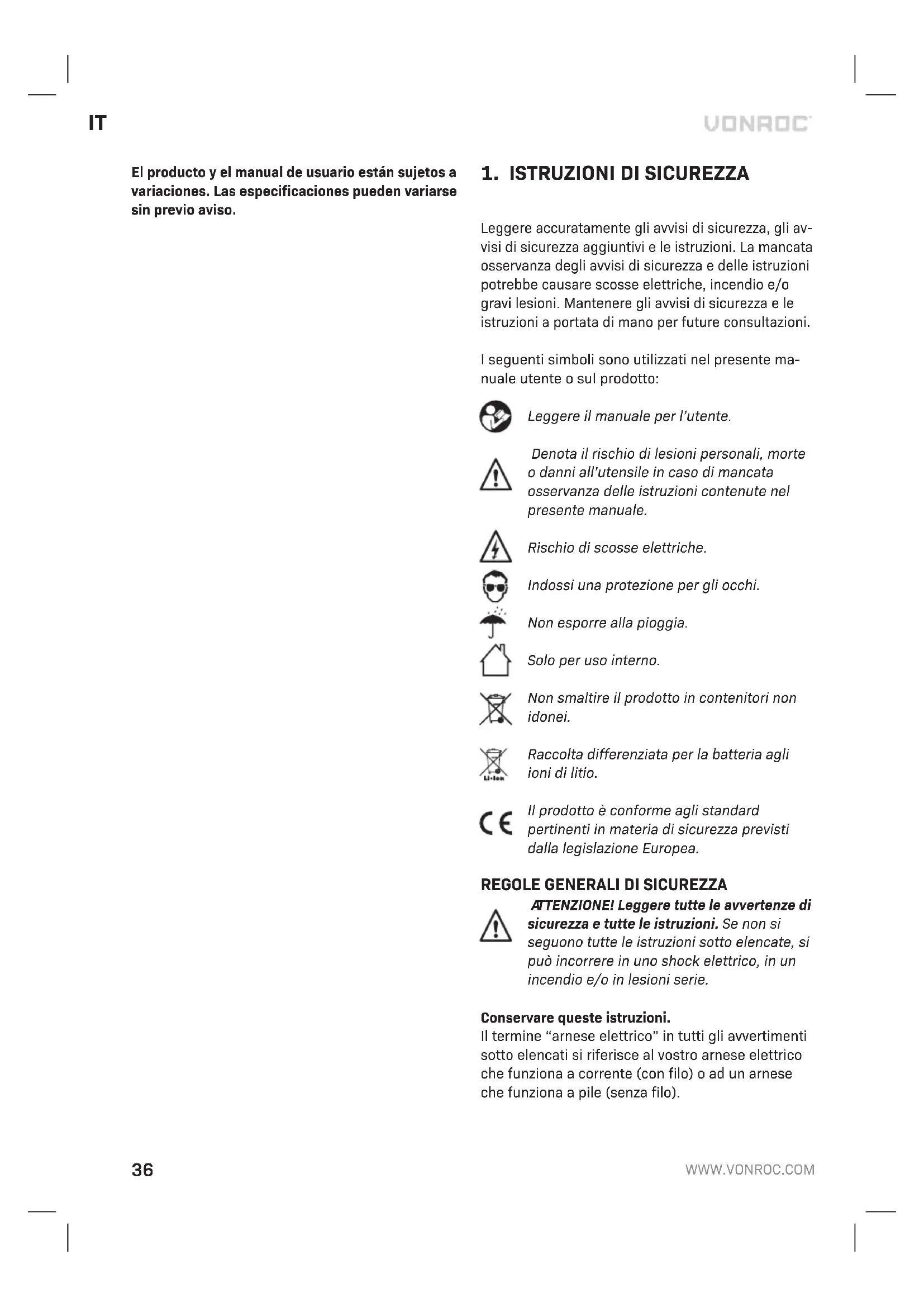

Leggere accuratamente gli avvisi di sicurezza, gli av- visi di sicurezza aggiuntivi e le istruzioni. La mancata osservanza degli avvisi di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendio e/o gravi lesioni. Mantenere gli avvisi di sicurezza e le istruzioni a portata di mano per future consultazioni. I seguenti simboli sono utilizzati nel presente ma- nuale utente o sul prodotto: Leggere il manuale per l’utente. Denota il rischio di lesioni personali, morte o danni all’utensile in caso di mancata osservanza delle istruzioni contenute nel presente manuale. Rischio di scosse elettriche. Indossi una protezione per gli occhi. Non esporre alla pioggia. Solo per uso interno. Non smaltire il prodotto in contenitori non idonei. Raccolta differenziata per la batteria agli ioni di litio. Il prodotto è conforme agli standard pertinenti in materia di sicurezza previsti dalla legislazione Europea.

TTENZIONE! Leggere tutte le avvertenze di sicurezza e tutte le istruzioni. Se non si seguono tutte le istruzioni sotto elencate, si può incorrere in uno shock elettrico, in un incendio e/o in lesioni serie. Conservare queste istruzioni. Il termine “arnese elettrico” in tutti gli avvertimenti sotto elencati si riferisce al vostro arnese elettrico che funziona a corrente (con filo) o ad un arnese che funziona a pile (senza filo).IT

Mantenere l’area di lavoro pulita e ben illuminata. Aree buie e disordinate favoriscono gli incidenti. b) Non usare arnesi elettrici in atmosfere esplo- sive, come vicino ai liquidi infiammabili, gas o polveri. Gli arnesi elettrici creano scin tille che possono incendiare la polvere dei vapori. c) Tenere lontani bambini e altre persone mentre si accende l’arnese elettrico. Le distrazioni possono farvi perdere il controllo.

2) Sicurezza elettrica

Le spine dell’arnese elettrico devono andare bene per la presa di corrente. Non modificare mai la spina in alcun modo. Non usare alcun adattatore con arnesi elettrici a terra (messo a terra). Spine non modificate che vanno bene per le prese di corrente ridurranno il rischio di shock elettrico. b) Evitare il contatto corporeo con superfici a terra come tubature, radiatori, fornelli e refrigeratori. C’è un rischio maggiore di shock elettrico se il vostro corpo è a terra. c) Non esporre arnesi elettrici alla pioggia o a condizioni di umidità. Se dell’acqua penetra nell’arnese elettrico aumenterà il rischio di shock elettrico. d) Non abusare del filo. Non usare mai il filo per trasportare, spingere o staccare dalla presa l’arnese elettrico. Tenere il filo lontano da calore, olio, bordi taglienti o parti mobili. Fili danneggiati o aggrovigliati aumentano il rischio di shock elettrico. e) Quando si accende un arnese elettrico all’aperto, usare una prolunga adatta a tale uso. Usare un filo adatto all’uso all’aperto ridurrà il rischio di shock elettrico. f) Se non è possibile evitare l’uso di un elettroutensile in ambiente umido, usare una rete di alimentazione protetta da un interruttore differenziale (salvavita). L’uso di un salvavita riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Stare vigili e attento quando si accende un arnese elettrico. Non usare un arnese elettrico mentre si è stanco o sotto l’effetto di droghe, alcool o medicinali. Un momento di disattenzione mentre si accendono arnesi elettrici può causare delle gravi lesioni personali.

Usare dispositivi di protezione individuale. Indossare sempre una protezione per gli occhi. Disposi tivi di sicurezza come mascherina per la polvere, scarpe di sicurezza antiscivolo, casco, o protezioni per le orecchie usate nelle appropriate condizioni, ridurranno le lesioni personali. c) Prevenire l’avvio accidentale. Assicurarsi che l’interruttore sia spento prima di collegarsi. Trasportare elettroutensili tenendo il dito sull’interruttore di accensione o dare corrente ad elettroutensili con l’interruttore acceso può dare luogo a incidenti. d) Rimuovere ogni chiave regolatrice o chiave per dadi prima di accendere l’arnese elettrico. Una chiave per dadi o una chiave lasciata attaccata ad una parte rotante dell’arnese elettrico può provocare lesioni personali. e) Cercare di mantenere l’equilibrio. Mantenere sempre un punto d’appoggio appropriato. Questo consente un controllo migliore dell’arnese elettrico in situazioni inaspettate. f) Vestirsi adeguatamente. Non indossare vestiti larghi o gioielli. Tenere lontano capelli, vestiti e guanti dalle parti mobili. Vestiti larghi, gioielli o capelli lunghi possono essere presi nelle parti mobili. g) Se vengono forniti dispositivi per la connessione dell’estrazione della polvere e attrezzature di raccolta, assicurarsi che questi siano collegati e usati correttamente. L’uso di questi dispositivi può ridurre i rischi correlati alla polvere. h) Non lasciare che la confidenza acquisita dall’u- so frequente induca l’utilizzatore ad assumere comportamenti imprudenti e a ignorare i prin- cipi di sicurezza per l’utensile. Una semplice distrazione può provocare gravi lesioni personali in una frazione di secondo.

4) Uso e manutenzione dell’arnese elettrico

a) Non forzare l’arnese elettrico. Usare l’arnese elettrico corretto per il vostro impiego. L’arnese elettrico corretto farà il lavoro meglio e in maniera più sicura alla velocità per la quale è stato progettato. b) Non usare l’arnese elettrico se l’interruttore non si accende o non si spegne. Ogni arnese elettrico che non può essere controllato con l’interruttore è pericoloso e deve essere riparato. c) Scollegare la spina dalla sorgente di elettricità prima di fare qualsiasi regolazione, cambiare gli accessori, o conservare arnesi elettrici. Tali misure di sicurezza preventive riducono il rischio di accendere l’arnese elettrico accidentalmente.38

Conservare gli arnesi elettrici inattivi fuori dalla portata dei bambini e non permettere a persone che non hanno confidenza con l’arnese elettrico o con queste istruzioni di usare l’arnese elettrico. Gli arnesi elettrici sono pericolosi per utenti inesperti. e) Mantenere gli arnesi elettrici. Controllare il non allineamento o l’attacco di parti mobili, la rottura di parti ed ogni altra condizione che può influire sul funzionamento degli arnesi elettrici. Se è danneggiato, far riparare l’arnese elettrico prima dell’uso. Molti incidenti sono causati da arnesi elettrici mantenuti male. f) Mantenere gli arnesi da taglio affilati e puliti. È meno probabile che si attacchino degli arnesi da taglio mantenuti correttamente con tagli affilate e questi sono anche più facili da controllare. g) Usare l’arnese elettrico, gli accessori e le parti dell’arnese ecc, secondo queste istruzioni e nel modo pensato per il particolare tipo di arnese elettrico, tenendo conto delle condizioni di lavoro e del lavoro da svolgere. L’uso dell’arnese elettrico per operazioni diverse da quelle pensate potrebbe causare situazioni pericolose. h) Mantenere le impugnature e le superfici di presa asciutte, pulite e libere da olio e grasso. Impugnature e superfici di presa scivolose non consentono di maneggiare e controllare in sicu- rezza l’utensile in situazioni impreviste.

5) Uso e manutenzione dell’utensile a batteria

a) Ricaricare l’apparecchio esclusivamente con il caricabatterie specificato dal fabbricante. Se si utilizza un caricabatterie di diverso tipo potrebbero verificarsi incendi. b) Utilizzare gli utensili elettrici solo con i pacchi batterie appositamente prescritti. L’uso di pacchi batterie di diverso tipo aumenta il rischio di infortunio o incendio.

Quando il pacco batterie non è in uso, tenerlo lontano da oggetti metallici quali fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero mettere in collegamento i due poli. Se i poli vengono messi in corto circuito, la batteria potrebbe emettere scintille o fiammate. d) In condizioni di uso scorretto, la batteria potrebbe emettere liquido: evitare pertanto di entrarvi in contatto. In caso di contatto accidentale, risciacquare con acqua. Se il liquido entra a contatto con gli occhi, consultare immediatamente un medico. Il liquido emesso dalla batteria può causare irritazioni o ustioni. e) Non utilizzare un pacco batterie o l’utensile se danneggiati o manomessi. Pacchi batterie danneggiati o manomessi potrebbero avere comportamenti imprevisti con il rischio di incen- diarsi, esplodere o provocare lesioni a persone. f) Non esporre un pacco batterie o l’utensile alle fiamme o a temperature eccessivamente elevate. L’esposizione alle fiamme o a tempe- rature superiori a 130 °C potrebbe provocare un’esplosione.NOTA: la temperatura di “130 °C” corrisponde a “265 °F”. g) Seguire tutte le istruzioni per la ricarica e non caricare il pacco batterie o l’utensile a tempe- rature che non rientrino nell’intervallo specifi- cato nelle istruzioni. Se si effettua la ricarica in modo improprio o a temperature non comprese nell’intervallo specificato, il pacco batterie potrebbe subire danni e potrebbe aumentare il rischio di incendi.

a) L’assistenza per l’elettroutensile deve essere prestata da un tecnico qualificato che utilizzi soltanto ricambi originali. In questo modo viene garantita la sicurezza dell’elettroutensile. b) Non tentare di riparare pacchi batterie danneg- giati. La riparazione dei pacchi batteria deve essere effettuata esclusivamente dal produttore o presso centri di assistenza autorizzati.

Partire sempre dal presupposto che l’utensile contenga fermagli all’interno. Una manipolazione imprudente della cucitrice può causare un’emis- sione improvvisa di fermagli e lesioni personali.

• Non puntare l’utensile verso di sé o verso le persone vicine. Un’attivazione improvvisa rilas- cerà il fermaglio causando lesioni.

• Non azionare l’utensile a meno che non sia saldamente posizionato contro il pezzo da lavorare. Se l’utensile non è a contatto con il pezzo da lavorare, è possibile che il fermaglio venga deviato dal bersaglio.

Scollegare l’utensile dalla presa di corrente quando un fermaglio rimane inceppato nell’u- tensile. Durante la rimozione di un fermaglio inceppato, è possibile che la cucitrice venga at- tivata accidentalmente se è collegata alla presa.

• Prestare attenzione durante la rimozione di un dispositivo di fissaggio inceppato. Il mecca- nismo potrebbe essere sotto compressione eIT

il dispositivo di fissaggio potrebbe essere sca- ricato forzatamente mentre si tenta di liberare l’inceppamento.

• Non utilizzare questa cucitrice per fissare cavi elettrici. L’utensile non è progettato per l’instal- lazione dei cavi elettrici e potrebbe danneggiare i cavi elettrici causando pertanto scosse elettri- che o pericoli di incendio. Prima di usare la macchina chiodatrice/aggraffatrice Controllare i seguenti punti:

• Indossare sembre occhiali protettivi durante l’utilizzo dell’utensile.

• Mantenere l’utensile con cura.

Controllare la presenza di eventuali disalli- neamenti o piegature delle parti mobili, o rottura di parti e qualsiasi altra condizione che possa in- fluenza il funzionamento dell’utensile. In presenza di danni, far riparare l’utensile prima di utilizzarlo.

• Verificare che la cartuccia a slitta sia stata fissata adeguatamente.

• Non usare la macchina in ambiente umido.

• Non usare la macchina su materiali contenenti asbesto.

• Fissare saldamente il pezzo in lavorazione. Per tenere fermo il pezzo in lavorazione usare delle pinze o un morsetto. In tal modo si otterrà una presa più sicura rispetto all’uso della mano.

• Assicurarsi sempre che il cavo sia dietro al dispositivo. Uso dell’utensile

• Non utilizzare l’utensile se l’interruttore non si muove in posizione “0” o “I”

• Quando si inizia ad operare, afferrare sempre l’utensile con tutte e due le mani.

• Tenere sempre il cavo lontano dalle parti mobili della macchina.

• Tenere le mani lontano dal pezzo di lavoro.

• In caso di inceppamento di un chiodo o di un punto metallico, posizionare immediatamente la macchina in posizione di blocco e staccare la spina dalla presa di corrente.

• Non rivolgere mai l’utensile in direzione di per- sone o animali.

• Usare esclusivamente chiodi e graffe adatti a questa macchina.

• Fare attenzione a non danneggiare nessun filo durante l’utilizzo dell’utensile. CARICABATTERIE Uso previsto Questo graffatrice e dotato di una batteria integrata al litio ioni ricaricabile con il cavo USB in dotazione (adattatore di rete USB non in dotazione). a) L’apparecchio non deve essere usato da per- sone con capacita fisiche, sensoriali o mentali ridotte (bambini inclusi) o che non hanno alcu- na esperienza o conoscenza dell’apparecchio, a meno che non siano sorvegliate o siano state istruite sull’uso del prodotto. b) Accertarsi che i bambini non giochino con il caricabatterie. c) Non ricaricare batterie non ricaricabili! d) Mentre il caricabatteria e in funzione sistemarlo in un luogo ben ventilato! e) Le batterie integrate possono essere rimos- se esclusivamente da personale qualificato. L’apertura del guscio di alloggiamento puo dis- truggere l’elettroutensile. Per rimuovere la bat- teria dall’elettroutensile, premere l’interruttore di accensione/spegnimento (4) fino a quando la batteria non e completamente scarica. Svitare le viti sull’alloggiamento e rimuovere il guscio dell’alloggiamento per rimuovere la batteria. Per evitare un cortocircuito, staccare i connettori della batteria uno alla volta e poi isolare i poli. La batteria continua mantenere una capacita residua anche quando e completamente scarica e tale capacita residua viene rilasciata in caso di cortocircuito.

2. INFORMAZIONI RELATIVE

ALL’ELETTROUTENSILE Uso previsto La cucitrice permette di fissare vari tipi di materiali, come stoffa, legno, garze, cartone e cuoio. Pertanto l’utensile è adatto nella tapezzeria di arredamento, nel rivestimento di oggetti o nella riparazione di scarpe. DATI TECNICI Numero modello ET503DC Adattatore per caricabatterieraccomandato5V D.C. USB 500mA - 1500mASpina tipo A USB tipo ASpina tipo B USB tipo C Numero di graffe 30/min.Graffe 6 fino a 10 mm40

Chiodi 6 fino a 10 mmPeso ca. 0,66 kgLivello di pressione sonora L 82,2+3 dB(A)Livello di potenza sonora L 93,2+3 dB(A)Vibrazione2,537+1,5 m/s

Livello delle vibrazioni Il livello di emissione delle vibrazioni indicato sul retro di questo manuale di istruzioni è stato misu- rato in conformità a un test standardizzato stabilito dalla norma EN 60745; questo valore può essere utilizzato per mettere a confronto un l’utensile con un altro o come valutazione preliminare di esposizi- one alla vibrazione quando si impiega l’utensile per le applicazioni menzionate.

• se si utilizza l’utensile per applicazioni diverse, oppure con accessori differenti o in scarse condizioni, il livello di esposizione potrebbe aumentare notevolmente.

• i momenti in cui l’utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione. Proteggersi dagli effetti della vibrazione effettu- ando la manutenzione dell’utensile e dei relativi accessori, mantenendo le mani calde e organizzan- do i metodi di lavoro. DESCRIZIONE I numeri che compaiono nel testo si riferiscono agli schemi riportati alle pagine 2 - 3.

2. Albero della cartuccia

4. “0/I” Interruttore

6. Perno di sicurezza

7. Indicatore del livello di riempimento della car-

10. Indicatore di carica

• Inserire il cavo del caricabatterie (8) (in dotazio- ne) nell’adattatore (non in dotazione).

• Inserire il caricabatterie (8) nella macchina. (Fig. E)

• Collegare la spina del caricabatterie a una presa elettrica e attendere un momento. L’indicatore del caricabatterie (10) si illumina e mostra lo stato di carica della batteria. LED Stato caricabatterie Rosso In carica.VerdeCarica terminata, batteria completamente carica. Una volta caricata la batteria, rimuovere la spina del caricabatterie dalla presa e staccare la spina piccola dal dispositivo. Per caricare completamente la batteria possono essere necessarie 2-3 ore. Se l’indicatore di carica LED rosso si accende durante il funzionamento, indica che la batteria sta per scaricarsi. Applicazioni (Fig. B) Con questo utensile usare uno dei seguenti tipi di graffe o di chiodi:

• Graffe: 6 fino a 10 mm

• Chiodi: 6 fino a 10 mm Caricamento dei chiodi o dei punti metallici (Fig. C)

• Scegliere il chiodo o il punto metallico giusti per il lavoro.

• Tenere la fissatrice con il fondo rivolto verso l’alto.

• Aprire l’albero della cartuccia (2) premendo leggermente la leva di ricarica (1).

• Tirare indietro la leva di ricarica per aprire l’al- bero della cartuccia (2). Per i chiodi:

• Posizionare i chiodi a testa in giù contro il lato sinistro dell’albero della cartuccia (2). Il lato sinistro mostra anche un simbolo del chiodo sull’albero della cartuccia, vedi fig.D.IT

Per punti metallici:

• Posizionare i punti metallici a testa in giù nel- l’albero della cartuccia (2).

• Spingere la leva di ricarica per chiudere com- pletamente l’albero della cartuccia. Prima di caricare la fissatrice, assicurarsi che la macchina sia in “0”-posizione. Non caricare mai punti metallici e chiodi contemporaneamente. Controllo dell’albero della cartuccia L’indicatore del livello di riempimento della cartuc- cia (7) indica la quantità di punti metallici/chiodi all’interno dell’albero della cartuccia. Utilizzo della fissatrice Dopo ogni ricarica testare la macchina su un pezzo di scarto.

• Premere l’interruttore “0/I” (4) su “I” per sbloc- care la macchina.

• Premere l’interruttore “0/I” (4) su “0” per bloc- care la macchina. NOTA: Quando non è in uso, premere l’interruttore “0/I” su “0” per bloccare la macchina. NOTA: Immagazzinare sempre l’utensile in “0” posizione (4). Posizionamento dell’utensile

1. Posizionare l’utensile sul pezzo in lavorazione

nel punto in cui si deve inserire la punta metalli- ca o il chiodo.

2. Premere con forza l’utensile verso il basso

facendo pressione sulla parte superiore della macchina (5) con una mano.

3. Utilizzare l’altra mano per mettere in funzione

4. Premendo con forza la macchina verso il basso

si annulla la sicurezza della macchina. Avvertenza! La sicurezza della macchina verrà sollevata quando si applica pressione al perno di sicurezza (6) sul fondo della macchina. Accertarsi sempre che l’ingresso della fissatrice sia a diretto contatto con il materiale quando si preme l’interruttore. Graffettatura

• Premere l’interruttore (3). L’utensile, a causa della potenza con cui opera, provoca un movimento di rinculo. Tenerlo presente.Per chiodi e punte metalliche lunghi, questo può causare un inserimento erroneo dei chiodi o delle punte metalliche. È possibile evitare l’inserimento erroneo dei chiodi o delle punte metalliche applicando una contropressione.

Assicurarsi che la macchina non sia in funzione mentre si effettuano operazioni di manutenzione sul motore. Questi apparecchi sono progettati per funzionare per lungo tempo senza problemi e con una manu- tenzione minima. Pulendo regolarmente e trattando in modo appropriato il trapano avvitatore, se ne prolunga la durata. Guasti Qualora la macchina non funzionasse corretta- mente, consultare l’elenco sottostante con tutte le possibili cause e rimedi. Nel caso in cui un punto metallico o un chiodo si- ano inceppati nell’utensile, attenersi alla seguente procedura:

Posizionare la macchina in “0” posizione (4).

• Aprire l’albero della cartuccia (2) tirando la leva di ricarica (1) e lasciare fuoriuscire i chiodi/pun- ti metallici inceppati.

• Ricaricare la macchina, vedere il capitolo “Caricamento di chiodi o punti metallici” per istruzioni.

• Testare la macchina su un pezzo di scarto. Pulizia Pulire regolarmente il corpo dell’apparecchio con un panno morbido, preferibilmente dopo ogni utilizzo. Mantenere sgombre da polvere e sporcizia le fessure di ventilazione. Rimuovere lo sporco os- tinato con un panno morbido, inumidito con acqua insaponata. Non utilizzare solventi, quali benzina, alcool, ammoniaca, ecc. Tali sostanze danneggiano i componenti in materiale plastico.42

RISPETTO AMBIENTALE Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere raccolte presso gli opportuni siti di riciclaggio. Solo per i Paesi CE Non smaltire gli elettroutensili insieme ai rifiuti do- mestici. Secondo la Direttiva europea 2012/19/ EC sui rifiuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizzabili devono essere rac- colti separatamente e smaltiti in modo ecologico.

DEFINIZIONI DELLA GARANZIA

I prodotti VONROC sono sviluppati secondo i più elevati standard di qualità e viene garantita l’assen- za di difetti nei materiali e nella manodopera per il periodo contrattuale a partire dalla data di acquisto originale. Qualora il prodotto dovesse subire un guasto qualsiasi durante questo periodo a causa di difetti nei materiali e/o nella manodopera, si prega di contattare direttamente il VONROC. Le seguenti circostanze sono escluse da questa garanzia:

• Riparazioni e/o modifiche alla macchina sono state eseguite o tentate da centri di assistenza non autorizzati.

• L’utensile è stato abusato, utilizzato o manute- nuto in modo improprio.

• Sono state utilizzate parti di ricambio non origi- nali. Ciò costituisce l’unica garanzia espressa o implicita fornita dall’azienda. Non esistono altre garanzie es- presse o implicite che si estendono oltre il presente documento, ivi comprese le garanzie implicite di commerciabilità e idoneità per uno scopo particola- re. In nessun caso VONROC sarà responsabile di eventuali danni incidentali o consequenziali. I rime- di dei rivenditori saranno limitati alla riparazione o sostituzione di unità o parti non conformi. Il prodotto e il manuale per l’utente sono soggetti a modifiche. I dati tecnici possono essere modificati senza ulteriore notifica.
