Producttype	Afzuigkap (afzuig- of filterversie)
Merk	Blaupunkt
Model	5DB66253
Aantal snelheden	4 (waarvan een vertraagd voor debiet >650 m³/h)
Bediening	Aanraakbediening met witte achtergrondverlichting
Timer	Ja (5, 10, 20 minuten)
Automatische sensor	Ja (automatische snelheidsaanpassing)
Verlichting	LED, kleurtemperatuur 4000 K, intensiteit en kleur instelbaar met optionele afstandsbediening
Vetfilter	Metalen, vaatwasserbestendig of handwas
Actief koolstoffilter	Vervanging aanbevolen om de 6 maanden
Voeding	220-240 V ~ 50/60 Hz (schatting)
Kabellengte	1250 mm
Elektrische beveiliging	Aardlekschakelaar 30 mA vereist
Minimale installatieafstand	65 cm (elektrisch of gasfornuis)
Maximaal debiet	Groter dan 650 m³/h
Geluidsniveau	Niet gespecificeerd
Gewicht	Niet gespecificeerd
Afmetingen	Niet gespecificeerd
Conformiteit	WEEE-richtlijn 2002/96/EG
Opties	Optionele afstandsbediening (ref. BLZ 501/502) voor bediening van de verlichting

Veelgestelde vragen - 5DB66253 BLAUPUNKT

Hoe het vetfilter reinigen?

Het vetfilter moet eenmaal per maand worden gereinigd. U kunt het met de hand wassen met een niet-agressief reinigingsmiddel of in de vaatwasser op lage temperatuur en korte cyclus. Let op: wassen in de vaatwasser kan verkleuring veroorzaken, maar heeft geen invloed op de prestaties.

Wanneer en hoe het koolstoffilter vervangen?

Het actieve koolstoffilter is niet wasbaar of recyclebaar. Bij normaal gebruik vervangt u het elke 6 maanden. Om te vervangen, verwijdert u het vetfilter, daarna het gebruikte koolstoffilter en plaatst u de nieuwe.

Hoe de timer gebruiken?

Druk op de toets E (timer). Bij eerste aanraking is de duur 5 minuten, bij de tweede 10 minuten, bij de derde 20 minuten. De toets knippert. Om te resetten, druk op de motortoets C.

Wat te doen als de afzuigkap niet aangaat?

Controleer eerst de stroomvoorziening en de aardlekschakelaar. Zorg ervoor dat de kabel is aangesloten en de spanning overeenkomt. Als het probleem aanhoudt, neem dan contact op met de technische ondersteuningsdienst.

Welke installatieafstand moet worden aangehouden tussen de afzuigkap en de kookplaat?

Voor een elektrische kookplaat is de minimale afstand 65 cm. Voor een gas- of mengkookplaat is deze ook 65 cm, tenzij de instructies van de fabrikant van de kookplaat een grotere afstand specificeren, in welk geval die voorrang heeft.

Hoe de automatische sensormodus activeren?

Raak tegelijkertijd de toetsen B en D aan. De sensor wordt geactiveerd en de snelheid past zich automatisch aan; de toetsen B en D knipperen afwisselend. Om terug te keren naar de handmatige modus, drukt u op B of D.

Hoe de optionele afstandsbediening koppelen?

Nadat u de ontvanger (ref. BLZ 501) hebt geïnstalleerd, verwijdert u de beschermfolie van de batterij van de afstandsbediening. Houd de Learning Key op de ontvanger 10 seconden ingedrukt, druk vervolgens kort op de Learning Key en onmiddellijk op de gewenste zone (1-4) van de afstandsbediening.

Wat betekent het knipperen van het symbool F?

Het symbool F knippert na 40 uur gebruik om aan te geven dat het vetfilter gereinigd moet worden. Als het na 120 uur continu blijft branden, geeft dit aan dat het actieve koolstoffilter vervangen moet worden. Om te resetten, drukt u op de toets F.

Kan ik de afzuigkap gebruiken zonder het rooster te installeren?

Nee, gebruik de afzuigkap nooit voordat het rooster correct is gemonteerd. Dit is essentieel voor de veiligheid en de goede werking van het apparaat.

Hoe de milieu-impact van de afzuigkap verminderen?

Gebruik altijd de laagste afzuigsnelheid die geschikt is voor het koken. Laat de afzuigkap niet langer dan 15 minuten na het uitschakelen van de kookplaten aan. Schakel de verlichting uit wanneer u de kookzone verlaat.

GEBRUIKSAANWIJZING 5DB66253 BLAUPUNKT

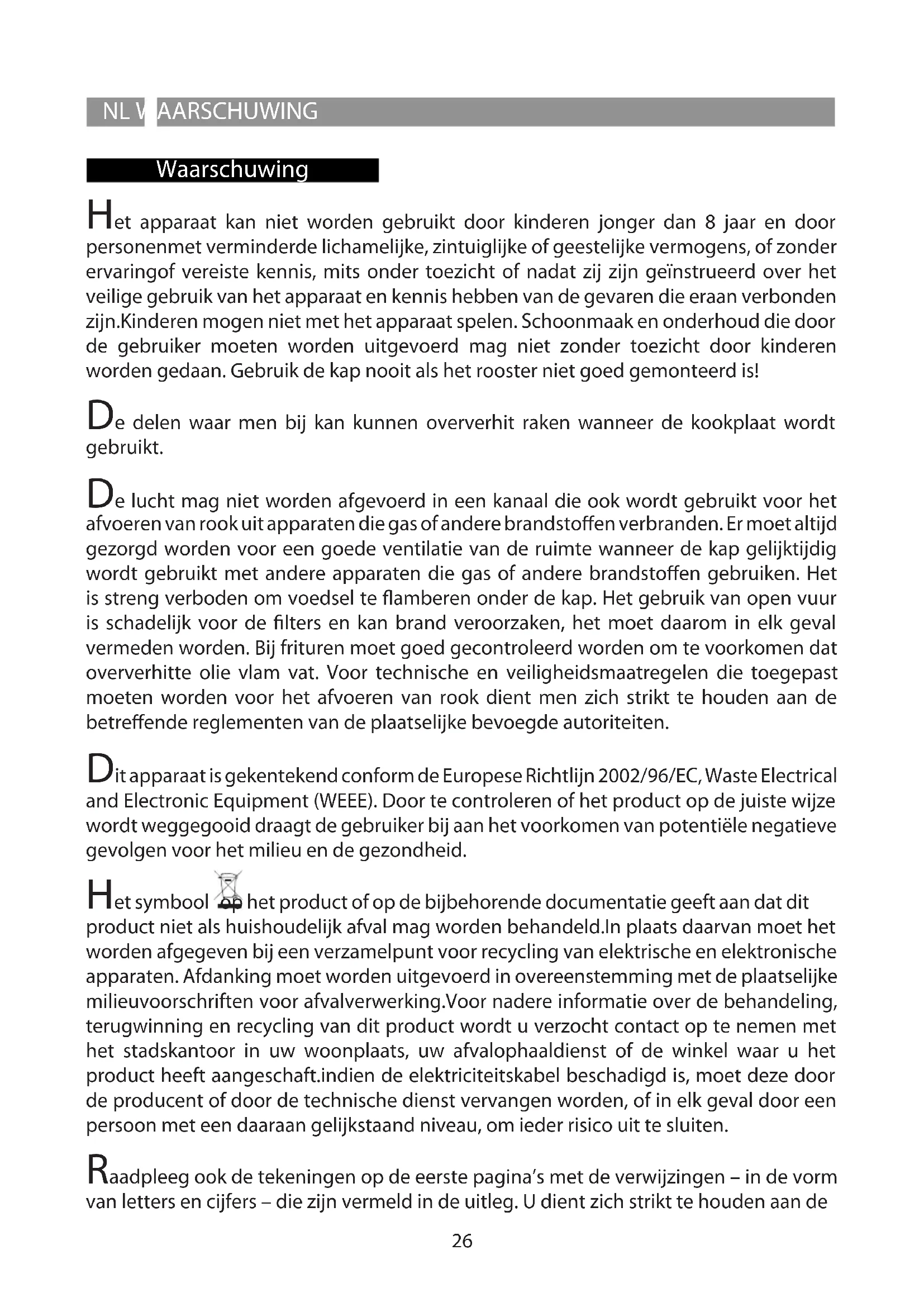

Het apparaat kan niet worden gebruikt door kinderen jonger dan 8 jaar en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens, of zonder ervaring of vereiste kennis, tenzij onder toezicht of nadat zij geïnstrueerd zijn over het veilige gebruik van het apparaat en kennis hebben van de gevaren die eraan verbonden zijn. Kinderen mogen niet met het apparaat spelen. Schoonmaak en onderhoud die door de gebruiker moeten worden uitgevoerd, mogen niet zonder toezicht door kinderen worden gedaan. Gebruik de kap nooit als het rooster niet goed gemonteerd is!

De delen waar men bij kan komen, kunnen oververhit raken wanneer de kookplaat wordt gebruikt.

De lucht mag niet worden afgevoerd in een kanaal dat ook wordt gebruikt voor het afvoeren van rook van apparaten die gas of andere brandstoffen verbranden. Er moet altijd gezorgd worden voor een goede ventilatie van de ruimte wanneer de kap gelijktijdig wordt gebruikt met andere apparaten die gas of andere brandstoffen gebruiken. Het is streng verboden om voedsel te flamberen onder de kap. Het gebruik van open vuur is schadelijk voor de filters en kan brand veroorzaken, het moet daarom in elk geval vermeden worden. Bij frituren moet goed gecontroleerd worden om te voorkomen dat oververhitte olie vlam vat. Voor technische en veiligheidsmaatregelen die toegepast moeten worden voor het afvoeren van rook dient men zich strikt te houden aan de betreffende reglementen van de plaatselijke bevoegde autoriteiten.

Dit apparaat is gekenmerkt conform de Europese Richtlijn 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Door te controleren of het product op de juiste wijze wordt weggegooid, draagt de gebruiker bij aan het voorkomen van potentiële negatieve gevolgen voor het milieu en de gezondheid.

Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft. Indien de elektriciteitskabel beschadigd is, moet deze door de producent of door de technische dienst vervangen worden, of in elk geval door een persoon met een daaraan gelijkstaand niveau, om ieder risico uit te sluiten.

Raadpleeg ook de tekeningen op de eerste pagina's met de verwijzingen – in de vorm van letters en cijfers – die vermeld zijn in de uitleg. U dient zich strikt te houden aan de

aanwijzingen in deze gebruiksaanwijzing. Elke aansprakelijkheid voor eventuele ongelukken, schade of brand veroorzaakt door het apparaat, voortkomend uit het niet opvolgen van de instructies in deze gebruiksaanwijzing, wordt afgewezen.

Aangeraden wordt om de kap niet te bevestigen aan een muur die het gewicht niet kan dragen, bijvoorbeeld een wand van gipskarton, en om het apparaat niet in een kast in te bouwen.

In het geval van een elektrisch fornuis moet de afzuigkap minstens 65 cm van de kookplaat afgelegen zijn en 65 cm in geval van gas of gemengd fornuis. Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven, moet hiermee rekening worden gehouden.

De afzuigkap is voorzien van een bovenluchtafvoer B voor de afvoer van rook naar buiten in geval van modellen met schoorsteen C (Zuigversie A - afvoerbuis niet bijgeleverd). In het geval dat het niet mogelijk is dampen en rook naar buiten af te voeren, ook al is men voorzien van het model met schoorsteen C, kan de afzuigkap in de filterversie F gebruikt worden door de montage van 1 koolstoffilter F; de rook en de dampen worden gerecycleerd door middel van het bovenrooster G.

Controleer of er in de buurt van de kap een elektrisch stopcontact is en of de installatie voorzien is van een 30mA differentieel. De netspanning moet overeenkomen met de spanning die op het gegevensplaatje binnenin de kap staat aangegeven. De kap is voorzien van een elektrische kabel van 1250 mm lang met of zonder stekker; als hij voorzien is van stekker, de kap aansluiten aan een stopcontact dat op een toegankelijke plek zit en in overeenstemming is met de geldende normen. Indien niet voorzien van stekker (directe aansluiting aan het net), een bipolaire goedgekeurde schakelaar aanbrengen met een afstand tussen de openingscontacten van minstens 3 mm (toegankelijk). Deze installatie en de elektrische aansluiting moeten volgens de normen worden uitgevoerd door een gespecialiseerde technicus.

De afzuigkap moet altijd ingeschakeld worden op de eerste snelheid wanneer het kookvuur werkt.

Tests van de prestatie van het product uitgevoerd in overeenstemming met de regelgeving (EU) Nr 65/2014 - Ref: IEC 61591

De maximale prestatie wordt behaald door de mobiele panelen, indien aanwezig, in de open positie te plaatsen.

Wanneer de afstandsbediening uit is, wordt hij door het indrukken van welke toets dan ook in stand-by gezet die, door de symbolen van achteren met wit licht te beschijnen, de gebruiker de mogelijkheid geeft om de gewenste functie te zien en te selecteren. Als vervolgens een van de toetsen wordt ingedrukt, schakelt de bijbehorende functie in en licht het symbool op. Nadat alle functies zijn uitgeschakeld, blijft de afstandsbediening ca. 30 seconden in stand-by waarna hij automatisch uitschakelt.

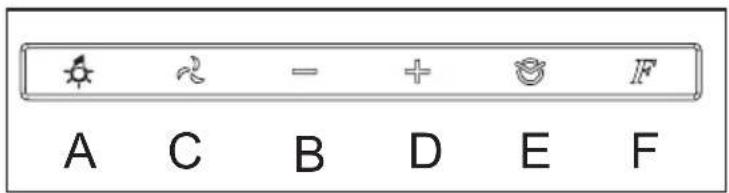

A: Toets ON/OFF Licht: deze toets laat de lampen op de kap aan of uitgaan.

C: Toets ON/OFF motor (4 snelheden): deze toets schakelt de kap op dezelfde snelheid in als waarmee hij werd uitgeschakeld. Door de toetsen "D" en "B" in te drukken kan de snelheid (vermogen) van afzuiging worden veranderd.

B: Toets voor vermindering van de snelheid (vermogen) van afzuiging: door het indrukken van deze toets vermindert de afzuigsnelheid van de kap.

D: Toets voor verhoging van de snelheid (vermogen) van afzuiging: door het indrukken van deze toets wordt de afzuigsnelheid van de kap verhoogd.

E: Toets timer: door het indrukken van deze toets worden, welke afzuigsnelheid dan ook gekozen is, de timerfunctie ingeschakeld. Met een keer indrukken zal de duur van de timer 5 minuten zijn, bij de tweede keer indrukken 10 minuten en bij de derde keer 20 minuten. Tijdens deze fase zal toets E knipperen. Om de timer te resetten op de motortoets C drukken.

F: Toets reset filters: door deze toets in te drukken zal de waarschuwing van verzadiging van de metalen vetfilter (1) en van vervanging van de koolstoffilter (2) gereset worden.

(1) Na 40 uur activiteit van de kap gaat symbool F knipperen ten teken dat men de metalen vetfilters moet schoonmaken.

(2) Na 120 uur activiteit van de kap gaat symbool F knipperen ten teken dat men de koolstoffilters moet vervangen.

Functie sensor: Door gelijktijdig de toetsen "B" en "D" aan te raken worden de sensor geactiveerd. In deze modaliteit worden de afzuigsnelheid automatisch geregeld en gaat toets B+D knipperen. Om terug te keren op handmatige werking de toetsen "B" of "D" indrukken.

Opmerkingen: 4 minuten na de laatste activering van een knop wordt de kap automatisch uitgeschakeld.

Alle kappen met een vermogen van meer dan 650 m3/u hebben de laatste getimede stand. Deze heeft een duur van 7 minuten, op het einde waarvan valt ze automatisch terug op de laatste niet getimede stand.

Aansluiten van de ontvanger en programmeren van de afstandsbediening voor optionele uitgebreide Multi Controlefunctie (Controle van lichtkleur en verduistering)

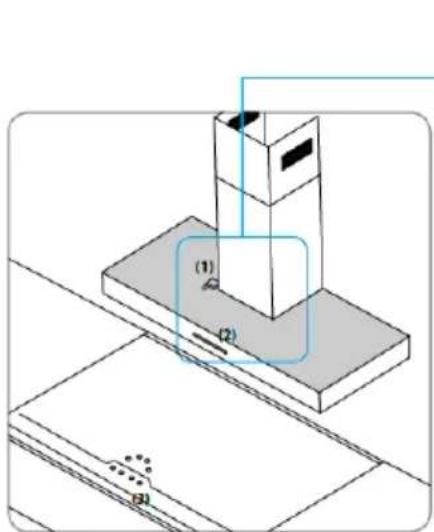

Afb.1 Afzuigkap in standaarduitvoering met Stick (1) in de kap en bedieningspaneel (2). De kap wordt bediend via de hoofdschakelaar op de kookplaat (3) of het bedieningspaneel van de kap. De kleurtemperatuur is 4.000 K.

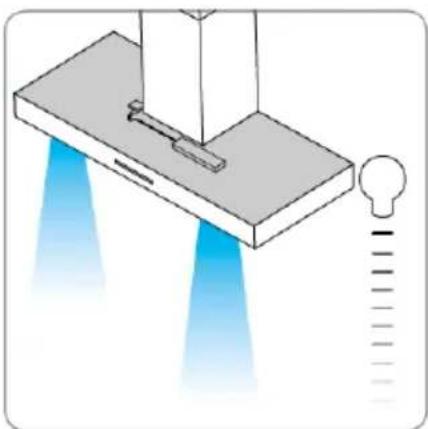

Afb.2 De optionele bediening voor extra lichtfuncties is eenvoudig te installeren. Door het monteren van een ontvanger (bestelnummer BLZ 501) en het koppelen met de afstandsbediening (bestelnummer BLZ 502) kan de kleurtemperatuur en de helderheid van de kap worden bediend.

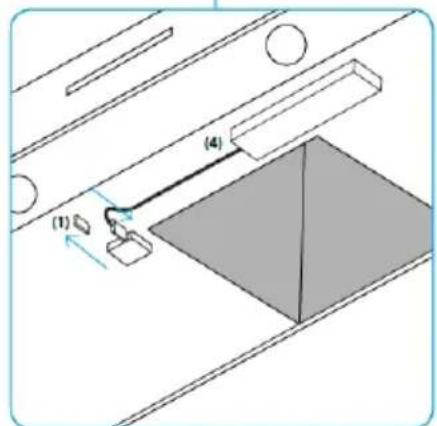

Afb.3 Eenvoudige montage van de ontvanger. De ontvanger is eenvoudig te installeren, zonder extra gereedschap. Verwijder het vetfilter uit de onderkant, verwijder de stick (1) uit de binnenzijde van de kap en plaats de ontvanger (4).

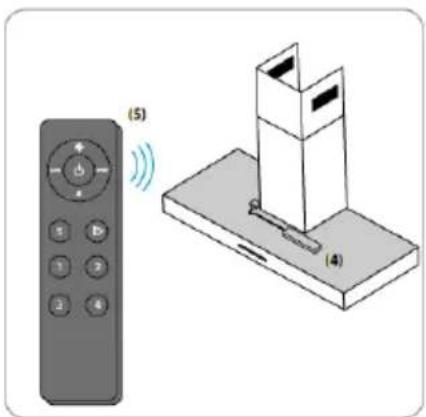

Afb. Koppelen van de ontvanger (4) en optionele

Afstandsbediening (5)

1. Verwijder de beschermende folie van de accu.
2. Voor het aanmelden houdt u met de afstandsbediening de Leerknop op de ontvanger (4) gedurende 10 seconden ingedrukt.
3. De Leerknop op de ontvanger (4) kort indrukken en direct daarna op de gewenste zone (1, 2, 3 of 4) op de afstandsbediening drukken.
4. De LED-verlichting zal een keer knipperen - de ontvanger is aangemeld.
5. Voor het wissen van de Leerknop 10 sec. de ontvanger (4) indrukken.

Afb. 5. Functies afstandsbediening.

INSTRUCTIES

De afstandsbediening bestuurt de lichtfuncties, maar niet de werking van de afzuigkap. Wanneer het licht is uitgeschakeld via de afstandsbediening, kan het alleen via de afstandsbediening opnieuw worden ingeschakeld.

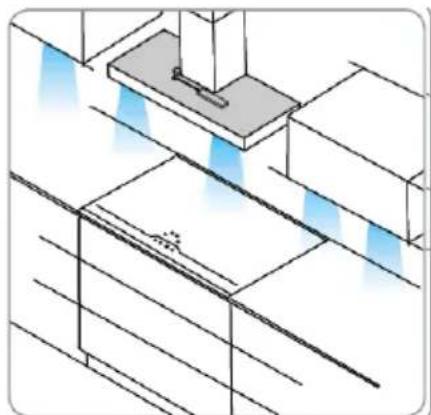

Afb. 6 Koppeling met het lichtsysteem van de keuken. Als deze technologie beschikbaar is in de keuken, is de koppeling tussen de kap en het lichtsysteem mogelijk. Dit levert een perfect harmonieus aanzicht, gecombineerd met een gelijkmatige lichtkleur en lichtintensiteit.

Onderhoud

Voor ieder onderhoud eerst de afzuigkap van de stroom loskoppelen.

Schoonmaak

De kap moet vaak worden schoongemaakt, zowel de binnenkant (behalve de plek achter de vetfilter) als de buitenkant. Gebruik voor het reinigen een met spiritus of neutraal vloeibaar schoonmaakmiddel vochtig gemaakte doekje. Gebruik geen schuurmiddelen.

Attentie:

Het niet in acht nemen van de reinigingsnormen van de afzuigkap en van de vervanging en reiniging van de filters kan brandgevaar veroorzaken. Men wordt dan ook verzocht zich aan de instructies te houden.

Vetfilter

Dit moet elke maand gereinigd worden met niet-agressieve schoonmaakmiddelen, met de hand of in de vaatwasmachine met lage wastemperatuur en een korte wascyclus. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is niet van invloed op de eigenschappen, die beslist niet veranderen.

Koolstoffilter (alleen voor de filterversie)

De koolstoffilter F mag niet gewassen of weer gebruikt worden. Het koolstoffilter moet minstens eenmaal in de 6 maanden worden vervangen. Deze houdt de lastige kookgeuren vast.

Lamp vervanging

Attentie! Alvorens de lampjes aan te raken, controleer eerst of ze koud zijn.

LED LAMPEN

Indien de led verlichtingsgroep niet functioneert, dient men contact op te nemen met het technische servicecentrum om de gehele groep te laten vervangen.

Beperking van milieuverontreiniging:

Om het verbruik van het apparaat te beperken, is het raadzaam om steeds een lagere zuigsnelheid dan vereist in te schakelen, het apparaat na het doven van de branders niet langer dan 15 minuten te laten werken en steeds de lichten uit te schakelen als de kookzone wordt verlaten.
