Caractéristiques techniques	Hotte BLAUPUNKT 5DB66253, type de montage : murale, largeur : 60 cm, puissance d'aspiration : 600 m³/h, niveau sonore : 65 dB, éclairage LED intégré.
Modes d'utilisation	Fonctionnement en mode évacuation ou recyclage, filtres à charbon disponibles pour le mode recyclage.
Maintenance et réparation	Filtres à graisse lavables au lave-vaisselle, filtres à charbon remplaçables, entretien régulier recommandé pour un fonctionnement optimal.
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité CE.
Informations générales	Garantie de 2 ans, installation recommandée par un professionnel, design moderne adapté à toutes cuisines.

FOIRE AUX QUESTIONS - 5DB66253 BLAUPUNKT

Comment installer la hotte BLAUPUNKT 5DB66253 ?

Pour installer la hotte, commencez par débrancher l'alimentation électrique. Fixez le support mural fourni à une hauteur appropriée au-dessus de votre plaque de cuisson, puis accrochez la hotte. Assurez-vous de connecter le conduit d'évacuation si nécessaire et de brancher l'alimentation électrique.

Quels sont les modes de fonctionnement de la hotte ?

La hotte BLAUPUNKT 5DB66253 fonctionne en mode évacuation et en mode recyclage. En mode évacuation, elle expulse l'air à l'extérieur, tandis qu'en mode recyclage, elle filtre l'air et le renvoie dans la cuisine.

Comment nettoyer les filtres de la hotte ?

Les filtres métalliques peuvent être lavés à la main avec de l'eau chaude et du détergent doux, ou dans un lave-vaisselle. Les filtres à charbon doivent être remplacés tous les 6 mois à un an, selon l'utilisation.

La hotte fait-elle du bruit lors de son fonctionnement ?

Un certain niveau de bruit est normal, surtout à des vitesses élevées. Si la hotte émet des bruits inhabituels, vérifiez qu'elle est correctement installée et que les filtres sont propres.

Comment puis-je augmenter la puissance d'aspiration de la hotte ?

Pour augmenter la puissance d'aspiration, assurez-vous que les filtres sont propres et que le conduit d'évacuation n'est pas obstrué. Utilisez le réglage de vitesse le plus élevé si nécessaire.

Y a-t-il une garantie pour la hotte BLAUPUNKT 5DB66253 ?

Oui, la hotte est généralement couverte par une garantie de 2 ans à compter de la date d'achat. Conservez votre preuve d'achat pour toute demande de garantie.

Comment régler les lumières de la hotte ?

Les lumières de la hotte BLAUPUNKT 5DB66253 peuvent être réglées à l'aide de l'interrupteur situé sur le panneau de commande. Il est conseillé d'utiliser des ampoules LED pour une meilleure efficacité énergétique.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site officiel de BLAUPUNKT en recherchant le modèle 5DB66253.

MODE D'EMPLOI 5DB66253 BLAUPUNKT

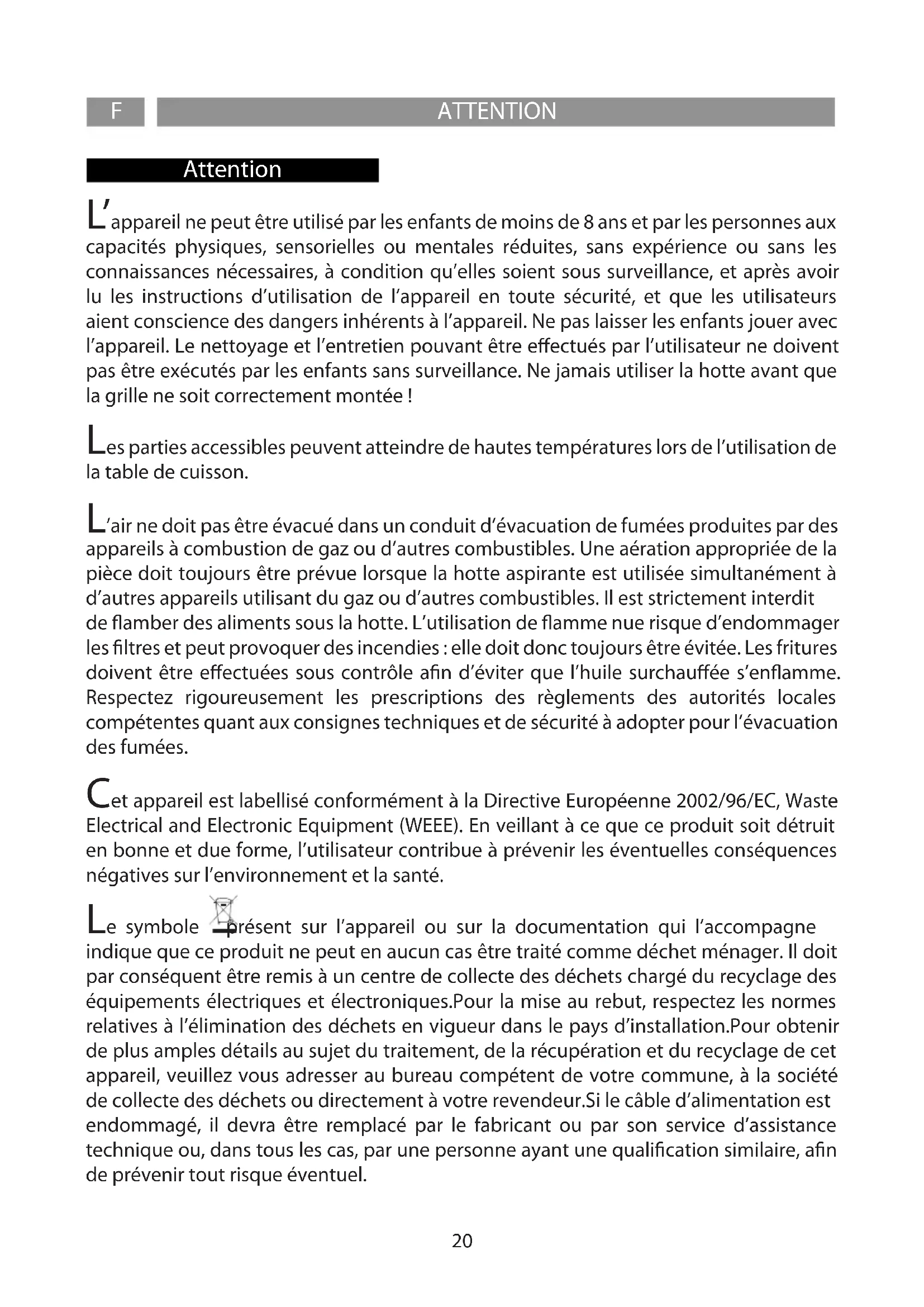

L'appareil ne peut être utilisé par les enfants de moins de 8 ans et par les personnes aux capacités physiques, sensorielles ou mentales réduites, sans expérience ou sans les connaissances nécessaires, à condition qu'elles soient sous surveillance, et après avoir lu les instructions d'utilisation de l'appareil en toute sécurité, et que les utilisateurs aient conscience des dangers inherents à l'appareil. Ne pas laisser les enfants jouer avec l'appareil. Le nettoyage et l'entretien pouvant être effectuels par l'utilisateur ne doit pas être exécutés par les enfants sans surveillance. Ne jamais utiliser la hotte avant que la grille ne soit correctement montée!

Les parties accessibles peuvent atteindre de haute températures lors de l'utilisation de la table de cuisson.

L'air ne doit pas etre evacué dans un conduit d'évacuation de fumées produites par des apparêls à combustion de gaz ou d'autres combustibles. Une aération appropriée de la piece doit toujours etre prévue lorsque la hotte aspirante est utilisée simultanément à d'autres apparêls utilisant du gaz ou d'autres combustibles. Il est strictement interdit de flamber des alimentés sous la hotte. L'utilisation de flamme nue risque d'endommager les filtres et peut provoquer des incendies : elle doit donc always etre évitee. Les fritures doivent ettre effectuees sous contrôle afin d'éviter que l'huile surchauffee s'enflamme. Respectez rigoureusement les prescriptions des règlements des autorités locales compétentes quant aux consignes techniques et de sécurité à adopter pour l'évacuation des fumées.

Cet apparéil est labellisé conformément à la Directive Européenne 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). En veillant à ce que ce produit soit détruit en bonne et due forme, l'utilisateur contribue à prévenir les évventuelles conséquences négatives sur l'environnement et la santé.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traité comme déchet menager. Il doit par conséquent etre remis à un centre de collecte des déchets charge du recyclage des équipements électriques et électroniques.Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet apparéil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.Si le cable d'alimentation est endommagé, il devra etre remplace par le fabricant ou par son service d'assistance technique ou, dans tous les cas, par une personne ayant une qualification similaire, afin de prévenir tout risque évientuel.

Veuillez consultier les schémas des premières pages avec les références alphabetiques et numériques indiquées dans les instructions. Respectez rigoureusement les instructions indiquées dans ce manuel. Nous déclinons toute responsabilité en cas de problème, dommage ou incendie provoqués à l'appareil dérivant du non-respect des instructions indiquées dans ce manuel.

La fixation de la hotte sur un mur ne pouvant en supporter le poids (ex. placoplatre) et son encastrement dans un meuble sont déconseillés.

Si vous possédez un plan de cuisson entièrement électrique, la hotte doit être installée à une distance de 65~cm , de 65~cm dans le cas d'un plan de cuisson mixte ou a gaz. Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.

La hotte est livrée avec une sortie d'air supérieure B pour l'évacuation des fumées vers l'extérieur (Version aspirante A- tube d'évacuation non compris). S'il est impossible d'évacuer les fumées et vapeurs de cuisson vers l'extérieur vous doivent utiliser la hotte en version filtrante F en montant 1 filtré à charbons actifs F, les fumées et vapeurs seront recyclées et évacuées par la grille supérieure G.

Assurez-vous qu'un point d'accès au réseau d'alimentation électrique estprésent à proximate de la hotte et que l'installation est équipée d'un interrupteur différentiel de 30mA . La tension de réseau doit correspondre à la tension indiquée sur l'étiquette des caractéristiques située à l'intérieur de la hotte. La hotte est équipée d'un cable électrique d'une longueur de 1250~mm avec ou sans fiche : si la fiche est présente, branche la hotte à une prise conforme aux normes en vigueur et accessible, si la fiche est absence (branchement direct au réseau), appliquez un interrupteur bipolaire aux normes avec distance des contacts en ouverture non inférieure à 3mm (accessible), cette installation et le branchement doivent être réalisés aux normes par un technicien spécialisé.

Veuillez mettre en route la hotte au minimum sur la 1ere vitesse, lorsque le plan de cuisson fonctionne.

Tests sur les performances du produit réalisés conformément au règlement (EU) N° 65/2014 - Réf.: CEI 61591

On obtient le maximum des performances en positionnant les panneaux mobiles, s'ils sont présents, en position ouverte.

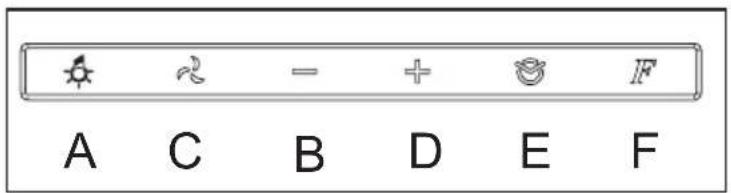

Avec l'appareil eteint, la pression de I'une des touches active la commande en mode veille qui, par retroeclairage des symboles en blanc, permit a l'utiliser de voir et de selectionner la fonction souhaitee. Une nouvelle pression de I'une des touches active la fonction correspondante en eclairant son symbole. Apre s avoir eteint toutes les fonctions, la commande reste en veille pendant 30 secondes environ puis s'eteint automatiquement.

A: Touche lumière ON/OFF : le contact de cette touche éclaire ou eteint les lumieres de la hotte.

C: Touche moteur ON/OFF (4 vitesses): le contact de cette touche met la hotte en marche à la vitesse à laquelle elle a été éteinte. La pression des touches „D" et „B" permet de modifier la vitesse (puissance) d'aspiration.

B: Touche de réduction de vitesse (puissance) d'aspiration : le contact de cette touche réduit la vitesse d'aspiration de la hotte.

D: Touche d'augmentation de vitesse (puissance) d'aspiration : le contact de cette touche augmente la vitesse d'aspiration de la hotte.

E: Touche minuterie : au contact de cette touche, qu'elle que soit la vitesse d'aspiration selectionnee, la fonction minuterie s'active. Au premier contact, la durée de la minuterie est de 5 minutes, au deuxième contact de 10 minutes et au troisieme contact de 20 minutes. Lors de cette phase, la touche E clignote. Pour réinitialiser la minuterie, presser la touche moteur C

F: Touche réinitialisation filtres : au contact de cette touche, l'alerte de saturation du filtre métallique anti-graisse () et de remplacement du filtre à charbon (2) est réinitialisée.

(1) ÀpRES 40 heures de fonctionnement de la hotte, le symbole F clignote pour signaler la nécessite de nettoyer les filtres anti-graisse

(2) ÀpRES 120 heures de fonctionnement de la hotte, le symbole F s'éclaire pour signaler la nécessité de remplaçer les filtres à charbon actif.

Fonction capteur: en effleurant en même temps les touches „B“ et „D“ le capteur s'active. Dans ce mode, la vitesse d'aspiration se regle automatiquement en faisant clignoter par intermittence la touche B+D. Pour repasser en fonctionnement manuel, presser la touche „B“ ou „D“.

Remarque : 4 heures après la derniere pression sur un bouton, la hotte s'eteint automatiquement.

La dernière vitesse est temporisée sur toutes les hottes ayant un débit supérieur à 650 m3/h ; elle a une durée de sept minutes après quoi on revient automatiquement à la dernière vitesse non temporisée.

Connexion du recepteur et programmation de la telecommande pour la fonction optionnelle etendue de fonction Multi Control (commande de la couleur lumineuse et l'intensité de la luminosité)

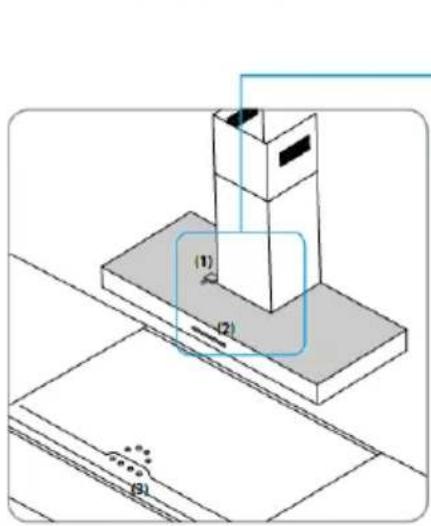

Fig.1 Hotte en ilot en version standard avec stick (1) et panneau de commande (2) Le contrôle de la hotte se fait par l'intermédiaire de l'interrupteur principal sur le plan de cuisson (3) ou le panneau de commande de la hotte. La température de couleur s'élevée à 4.000 K.

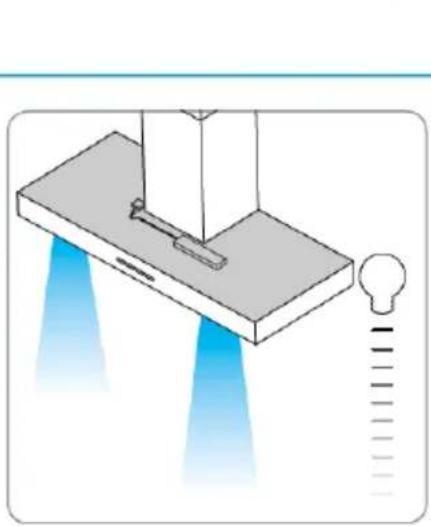

Fig. 2 La commande optionnelle des fonctions d'éclairage supplémentaires par telécommande peut être facilement montée mande peut être facilement monté L'installation d'un récepteur (réference BLZ 501) et le couplage avec la telécommande (réference BLZ 502) permettent de contrôler la température de la couleur et la luminosité de la hotte.

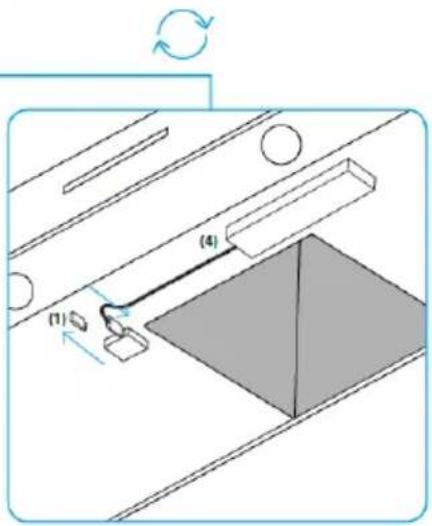

Fig. 3 Montage facile du récepteur, il est possible dinstaller facilement le récepteur sans outil supplémentaire: Enlevez le filtré àGRAISE en dessous de la hotte, enlevez le stick (1) à l'intérieur de la hotte et insérez le récepteur (4).

Fig.4 Couplez le recepteur (4) et la telecommande optionnelle (5):

1. Retirez la feuille de protection de la batterie
2. Pou l'apprentissage de la télécommande, appuyez et maintenez enfoncée la touche, Learning Key sur le recepteur (4) pendant 10 secondes.
3. Appuyez brièvement sur la Learning key du récepteur (4) et les appuyez directement sur la zone souhaïée (1 2 3 4) de la télécommande

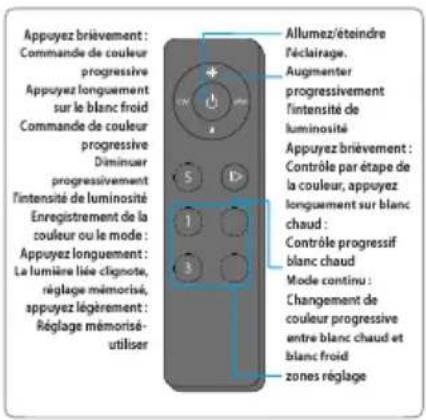

Fig. 5 Fonctions de la télécommande

NOTES DE FONCTIONNEMENT

La télécommande permet de commander les fonctions d'éclairage mais pas le fonctionnement de la hotte aspirante L'éclairage eteint par la telecommande ne peut etre rallume qu'a I'aide de la telecommande.

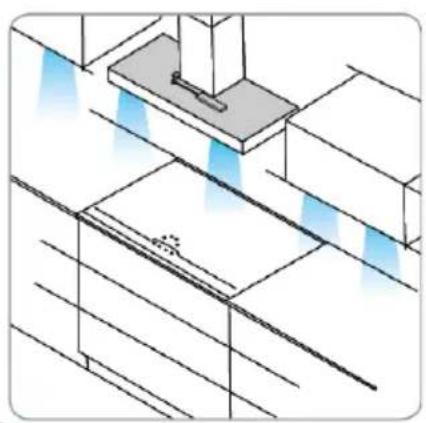

Fig. 6 Accoupling avec le système d'éclairage de la cuisine Si vous cuisine dispose également de cette technologie, la hotte et le système d'éclairage peuvent être reliés à la cuisine pour obtenir une image parfaitement harmonieuse avec une couleur et une intensité lumineuse uniformes.

Entitetien

Veillez a débrancher la hotte du réseau électrique avant toute intervention sur celle- ci.

Nettoyage

La hotte doit être nettoyée frequentlyment tant à l'intérieur (à l'exception de la zone derrière le filtré àGRAisse)qu'à l'extérieur.Pour le nettoyage,utilisez un chiffon imbibé d'alcool dénaturé ou des détergents liquides neutres.Evitez d'utiliser des produits à base d'abrasifs.

Attention

Le non respect des règles de nettoyage de la hotte, de la substitution et du nettoyage des filtres compte des risques d'incendie. Nous recommendons donc vivement de respecter ces instructions.

Filtre antigraisse

doit être nettoyé une fois par mois avec un dédTangent non agressif, à la main ou dans le lave vaisselle à basse température et pendant un cycle court. Le lavage du filtré anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront enaucun cas modifiées.

Filtre à charbon (seulement pour les versions filtrantes)

Le filtré à charbons actifs F n'est ni livable ni recyclable. En cas d'usage normal, il doit être remplacé tous les 6 mois. Il retient les mauvaises odeurs issues de la cuisson.

Changement de I'ampoule

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

LAMPES A LED

En cas de dysfonctionnement du groupe d'éclairage à leds, contactez le service d'assistance technique pour remplaçer la totalité du groupe.

Réduction de l'impact environnemental:

Pour conténir les consommations de l'électroménager, il est conseiller de tousjours utiliser la vitesse d'aspiration la plus BASSE parmi celles les plus adaptées au type de cuisson en cours, de ne pas laisser le dispositif en fonction pour plus de 15 minutes après l'arrêt des feuels et de tousjours etéindre les lumières si le consommateur s'éloigne de la zone de cuisson.
