BEDIENUNGSANLEITUNG 5DB66253 BLAUPUNKT

Dunstabzugshaube 5DB66253/5DB69253

Extractor hood 5DB66253/5DB69253

Hotte 5DB66253/5DB69253

Afzuigkap 5DB66253/5DB69253

Cappa aspirante 5DB66253/5DB69253

Flakt 5DB66253/5DB69253

Campana extractor 5DB66253/5DB69253

Kuhinjska napa 5DB66253/5DB69253

Kuhinjska napa 5DB66253/5DB69253

izduvna kappa 5DB66253/5DB69253

Model:5DB66253

Model:5DB66253

Model:5DB69253

Model:5DB69253

5DB66253
5DB69253

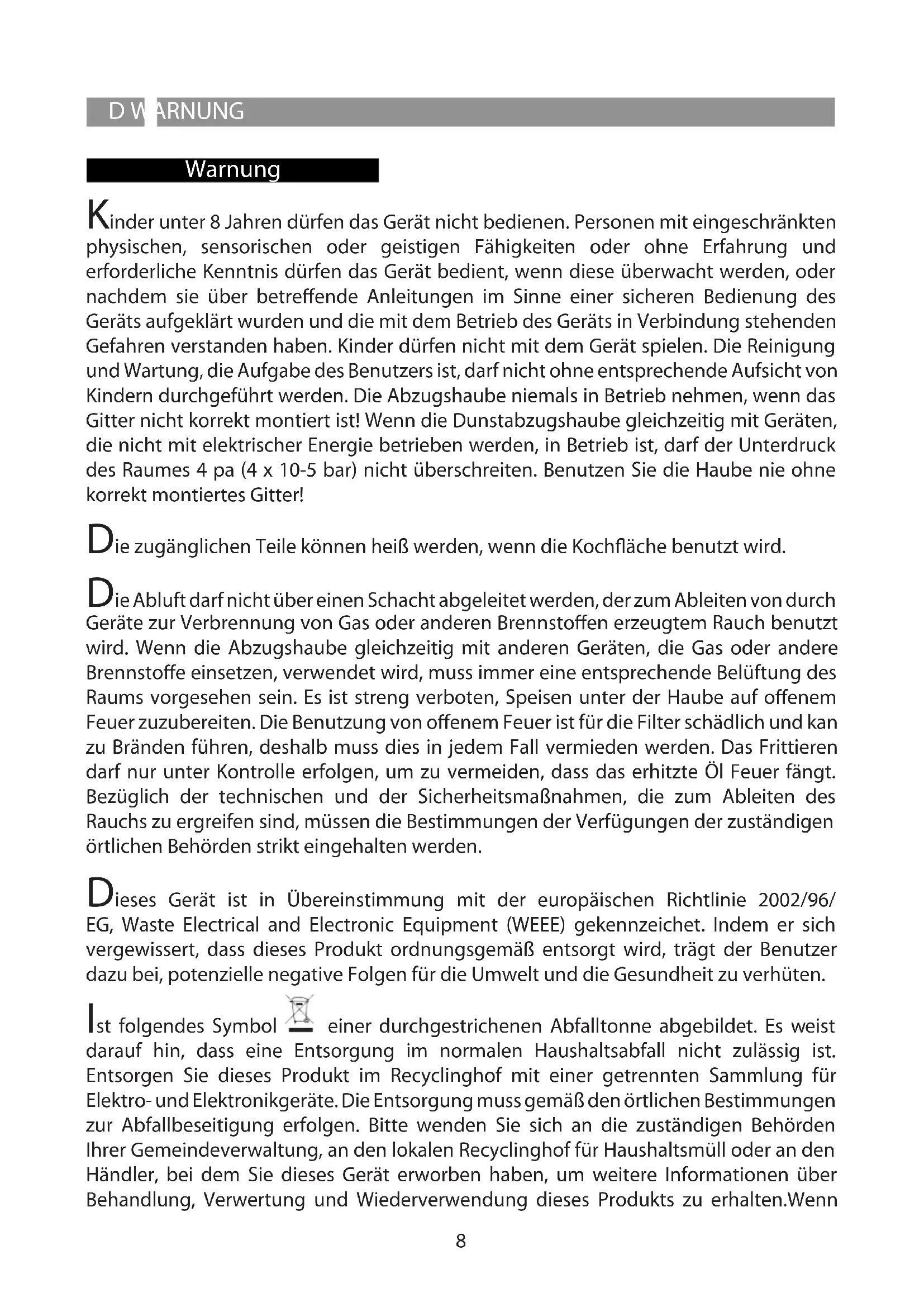

Warning

Kinder unter 8 Jahren dürfen das Gerät nicht bedieren. Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und erforderliche Kenntnis dürfen das Gerät bedient, wenn diese überwacht werden, oder nachdem sie über betreffende Anleitungen im Sinne einer sicheren Bedienung des Geräts aufgeklärt wurden und die mit dem Betrieb des Geräts in Verbindung stehenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät speilen. Die Reinigung und Wartung, die Aufgabe des Benutzers ist, darf nicht ohne entsprechende Aufsicht von Kindern durchgeführt werden. Die Abzugshaube niemals in Betrieb besteht, wenn das Gitter nicht korrekt montiert ist! Wenn die Dunstabzugshaube gleichzeitig mit Geräten, die nicht mit elektrischer Energie betrieben werden, in Betrieb ist, davon der Unterdruck des Raumes 4 pa (4 x 10-5 bar) nicht überschreiben. Benutzen Sie die Haube nie ohne korrekt montiertes Gitter!

Die zugänglichen Teile konnen heißt werden, wenn die Kochfläche benutzt wird.

Die Abluft darf nicht über einen Schacht abgeleitet werden, der zum Ableiten von durch Geräte zur Verbrennung von Gas oder anderen Brennstoffen erzeugtem Rauch benutzt wird. Wenn die Abzugshaube gleichzeitig mit anderen Geräten, die Gas oder andere Brennstoffe einsetzen, verwendet wird, muss immer eine entsprechende Belüftung des Raums vorgesehen sein. Es ist streng verboten, Speisen unter der Haube auf offenem Feuer zuzubereiten. Die Benutzung von offenem Feuer ist für die Filter schädlich und kan zu Bränden führen, deshalb muss dies in jedem Fall vermieden werden. Das Frittieren darf nur unter Kontrolle erfolgen, um zu vermeiden, dass das erhitzte Öl Feuer fängt. Bezüglich der technischen und der Sicherheitsmaßnahmen, die zum Ableiten des Rauchs zu ergreiben sind, müssen die Bestimmungen der Verfügungen der zuständigen örtlichen Behörden strikt eingehalten werden.

Dieses Gerät ist in Übereinstimmung mit der europäischen Richtlinie 2002/96/EG, Waste Electrical and Electronic Equipment (WEEE) gekennzeichet. Indem er sich vergewissert, dass diesen Produkt ordnungsgemäß entsorgt wird,trägt der Benutzer dazu bei, potenzielle negative Folgen für die Umwelt und die Gesundheit zu verhufen.

Ist folgenden Symbol einer durchgestruichen Abfalltonne abgebildet. Es weist darauf auf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie these Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.itte wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Handler, bei dem Sie these Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung these Produkte zu erhalten.Wenn

das Stromkabel beschädigt ist, muss es vom Hersteller, von einem technischen Hilfe-Center oder von einer anderen Person mit ähnlicher Qualifikation ausgetaucht werden, um GefahrensITUationen zu vermeiden.

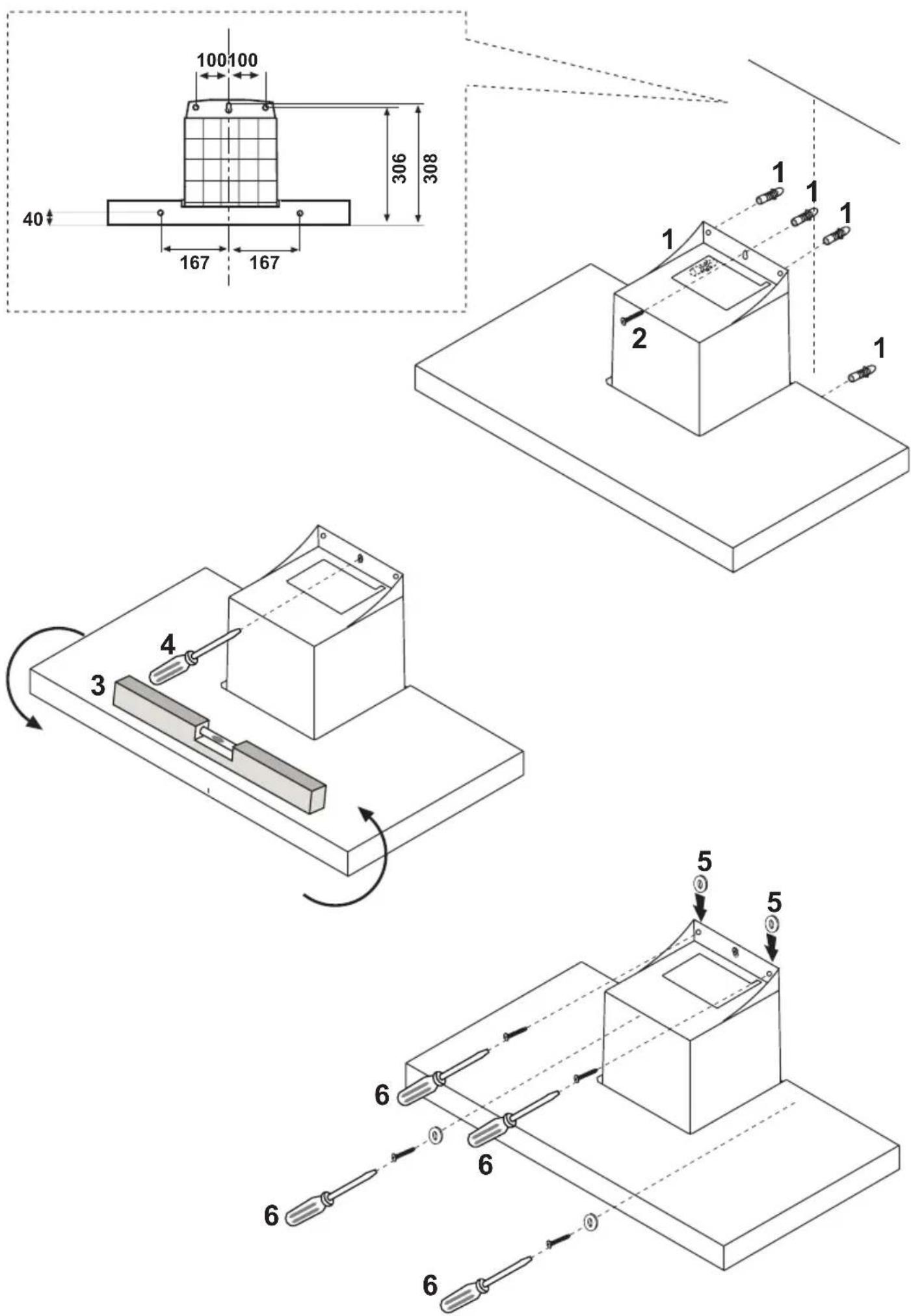

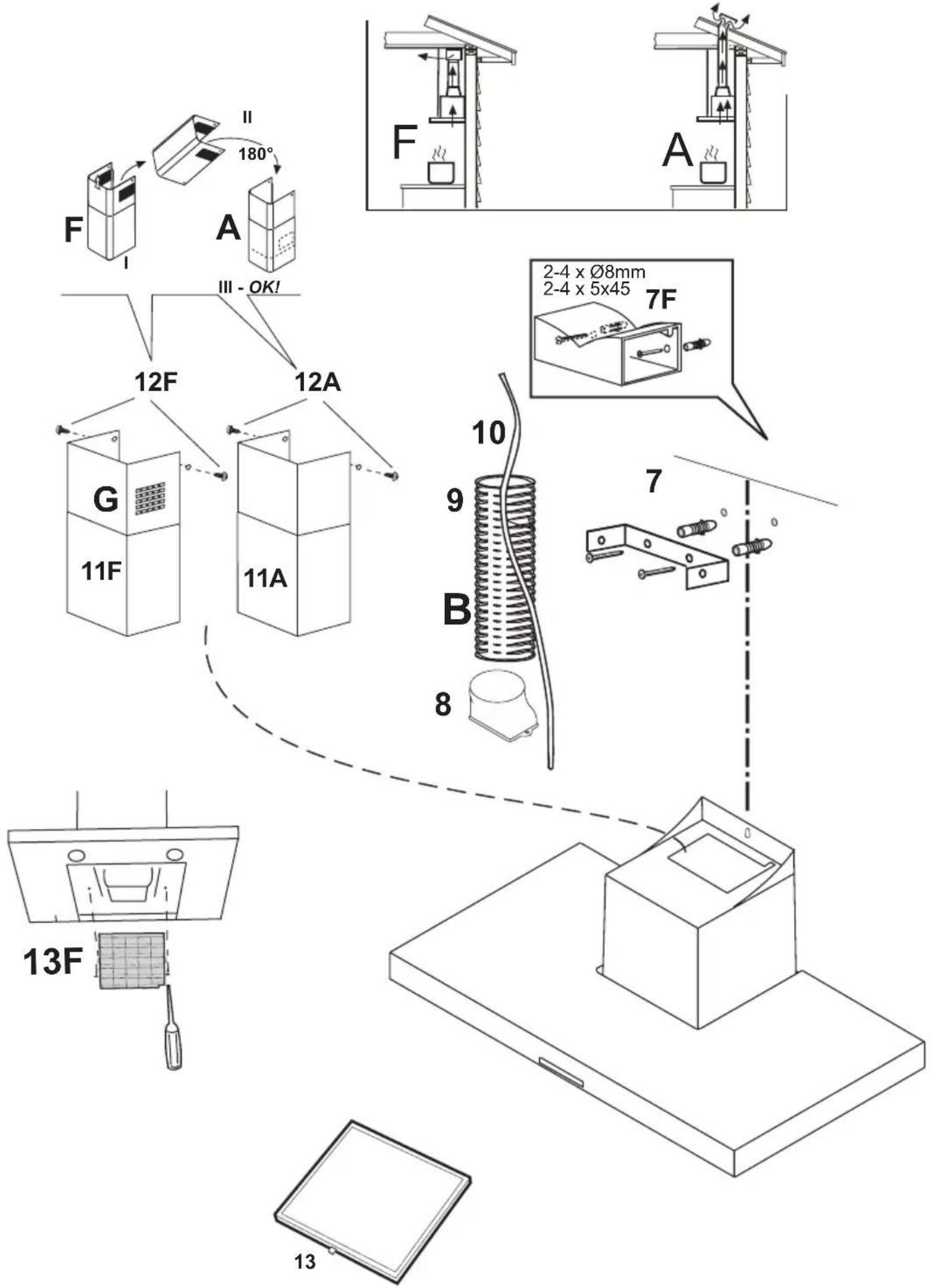

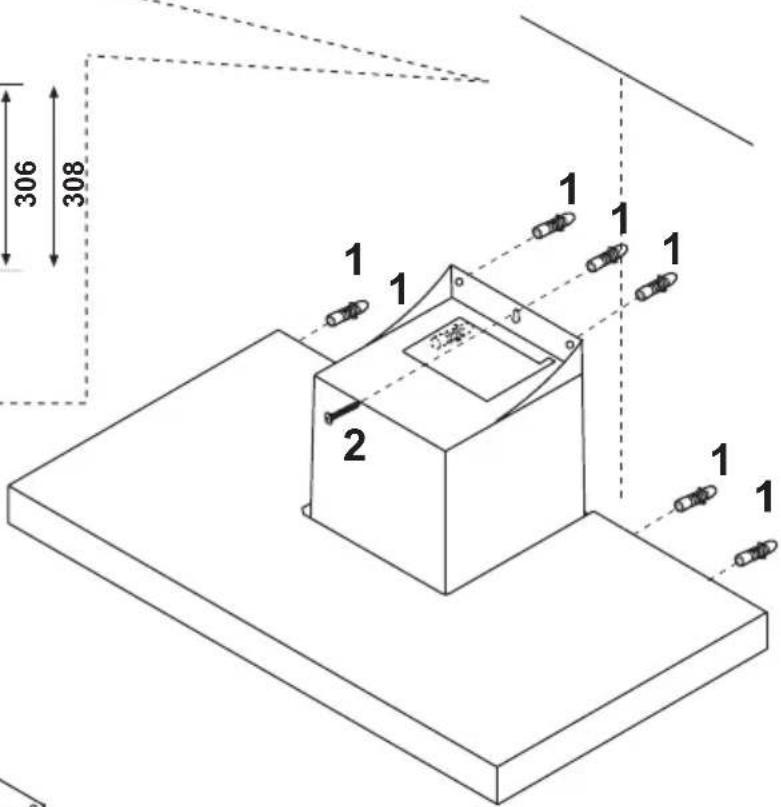

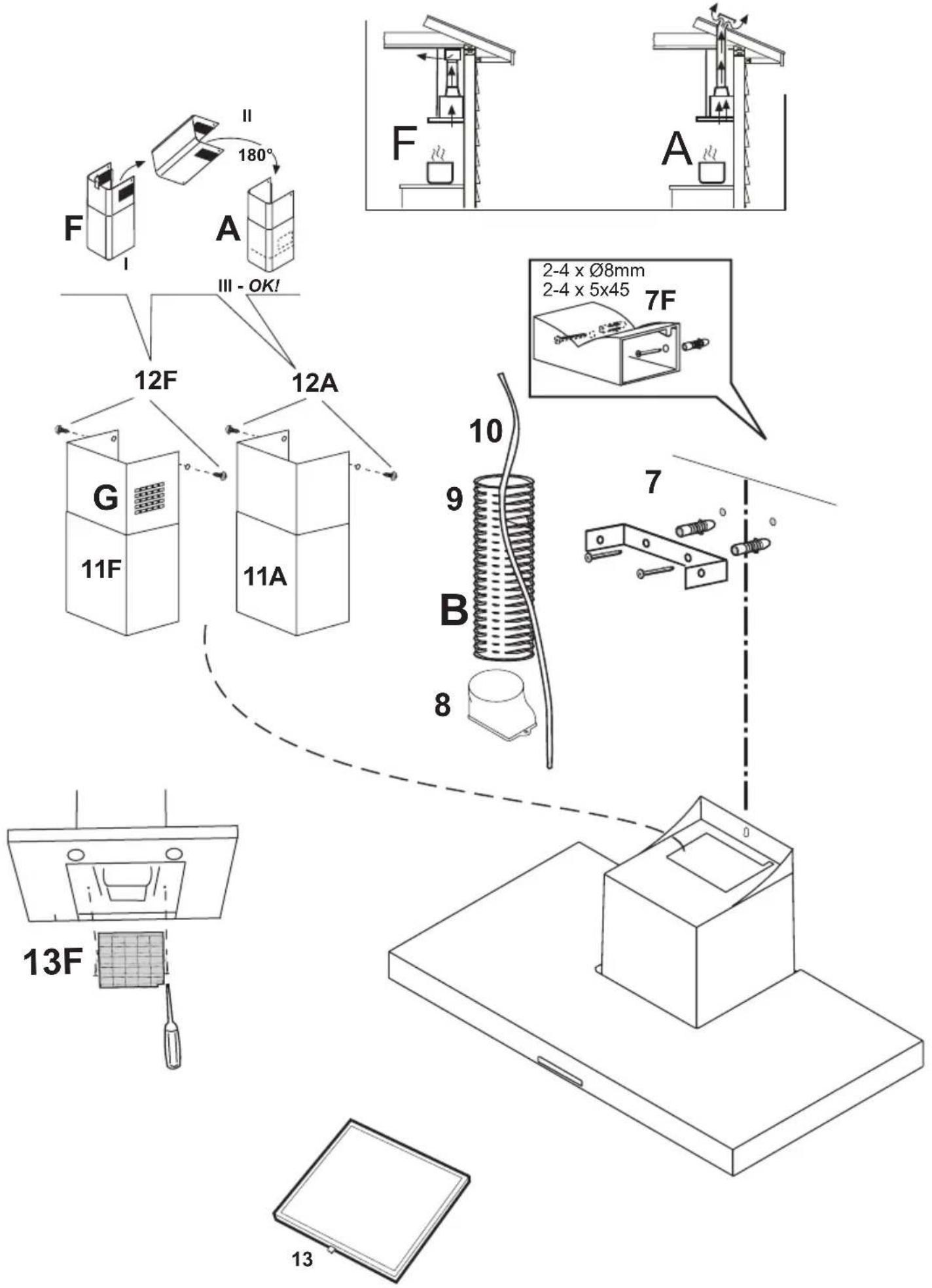

Konsultieren Sie auch die Zeichnungen auf den ersten Seiten mit den Buchstaben- und Nummern, auf die im Erklärungstext Bezug genommen wird. Halten Sie sich strikt an die in thisem Handbuch gegebenen Anleitungen. Für eventuelle vom Gerät verurschte Unannehmlichkeiten, Schäden oder Brände, die sich aus der Nichteinhaltung der in thisem Handbuch gegebenen Anleitungen ergeben, wird jeder Haftung abgeleht.

Es wird empfohlen, die Haube nicht an einer Wand zu befestigen, die das Gewicht nicht tragen kann, z.B. einer Rigipswand, und sie nicht in ein Mobelstück einzubauen.

Die Kuchenhaube muss in einem Abstand von mindestens 65 cm über einem Elektroherd und von mindestens 65 cm über einem Gasherd oder kombinierten Herd angebracht werden. Wenn die Installationsanweisungen der Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigigen.

Die Kuchenhaubenmodelle, sindmit einer oberen Luftaustrittsöffnung B ausgestattet, um die angesaugten Dämpfe nach aussen abzuleiten (Abluftversion A - das Abluftrohr ist nicht mitgeliefert). Falls es nicht möglich sein sollte, die angesaugten Kochdämpfen nach aussen abzuleiten, kann das Gerät auch als Umlufthaube F verwendet werden. Dazu ist es notwendig, 1 Aktivkohlefilter F zu montieren; so wird die angesaugte Luft ueber die Gitter G wieder in den Raum zurueckgefuehrt.

Vergewissern Sie sich, dass sich in der Höhe der Haube eine Stromsteckdose befindet und dass die Anlage mit einem Differential von 30mA versehen ist. Die Netzspannung muss der auf der Datenplakette im Inneren der Haube angegebenen Spannung entsprechen. Die Haube hat ein 1250mm langes Stromkabel mit oder ohne Stecker: Wenn es einen Stecker hat, schlieben Sie die Haube an eine den geltenden Vorschriften entsprechende, in einem zugänglichen Bereich liegende Steckdose an, hat es keinen Stecker (direkter Netzanschluss), ist ein zweipoliger vorschiftsgemäßer Schalter mit einem Abstand von mindestens 3mm zwischen den Kontakten (zugänglich) angebracht werden. Diese Installation und der Stromanschluss muss nach der technischen Vorschrift von einem spezialisierten Techniker ausgeführrt werden.

Wenn das Kochfeld in Betrieb ist, sollte die Abzugshaube immer zumindest mit der ersten Geschwindigkeitsstufe eingeschaltet sein.

Leistungsfähigkeitsstests des Produkts, durchgeführt in Übereinstimmung mit der EU-Verordnung Nr. 65/2014 - Ref.: IEC 61591

Die höchste Leistungsfähigkeit wird erreicht, wenn eventuell vorhandene Verkleidungsplatten geöffnet sind.

A C B D E F

Bei ausgeschaltetem Gerät wird durch Berühren irgendeiner Taste die Steuerung im Standby aktiviert. Die Hintergrundbeleuchtung beleucht die Symbole mit einem weiß Licht und der Benutzer kann dann die gewünschte Funktion sehen und auswahlen. Drückt man darauf eine der Tasten, wird die entsprechende Funktion aktiviert und deren Symbol beleuchtet. Nach dem Ausschalten aller Funktionen bleibt die Steuerung etwa 30 Sekunden auf Standby und schaltet sich dann automatisch ab.

A: Taste Licht AN/AUS: bei Berührung der Taste schalten sich die Lichter der Dunstabzughaube an bzw. aus.

C: Taste Motor AN/AUS (4 Geschwindigkeiten): bei Berührung der Taste startet die Dunstabzughaube mit der gleichen Geschwindigkeit, die sie beim Ausschalten hatte. Betätig man dann die Tasten „D" und „B", kann man die Ansauggeschwindigkeit (Leistung) variieren.

B: Taste zum Verringern der Absauggeschwindigkeit (Leistung): durch Betätigten dieser Taste wird die Absauggeschwindigkeit der Dunstabzughaube verringgert.

D: Taste zum Erhöhen der Absauggeschwindigkeit (Leistung): durch Betätigten dieser Taste wird die Absauggeschwindigkeit der Dunstabzughaube erhöht.

E: Taste Timer: bei Berühren der Taste wird unabhängig von der gewählten Absauggeschwindigkeit die Timer-Funktion aktiviert. Bei der ersten Berührung wird der Timer auf 5 Minuten eingestellt, bei der zweiten Berührung auf 10 Minuten und bei der dritten Berührung auf 20 Minuten. In dieser Phase blinkt die Taste E. Zum Rücksetzen des Timers betätigst man die Taste Motor C.

F: Taste zum Rücksetzen der Filter: bei Berühren der Taste werden die Meldungen Sattigung des Fettfilters aus Metall (1) und die für Austausch des Kohlefilters (2) rückgesetzt.

(1) Nach 40 Stunden Betrieb der Dunstabzughaube blinkt das Symbol F und zeigt an, dass die Fettfilter aus Metall gereinigt werden müssen.

(2) Nach 120 Stunden Betrieb der Dunstabzughaube leuchtet das Symbol F auf und zeigt an, dass die Aktivkohlefilter ausgetauscht werden müssen.

Sensorfunktion: Durch gleichzeitiges Betätigen der Tasten „B" und „D" wird der Sensor aktiviert. In dieser Modus stellt sich die Absauggeschwindigkeit automatisch ein und die Taste B+D blinkt intermittierend. Für die Rückkehr zum Handbetrieb betätigten Sie die Taste „B" oder „D".

Bei allen Hauben mit einer Leistungsfähigkeit von über 650m^3/h ist die letzte Stufe zeitgesteuert; sie lauft mit einer Dauer von 7 Minuten, danach schaltet sie automatisch wieder auf die letzte, nicht zeitgesteuerte Stufe darüber.

Anschluss des Receivers und Programmierung der Fernbedienung für optionale erweiterte Multi Control Funktion (Steuerung der Lichtfarbe und Dimmen der Helligkeit)

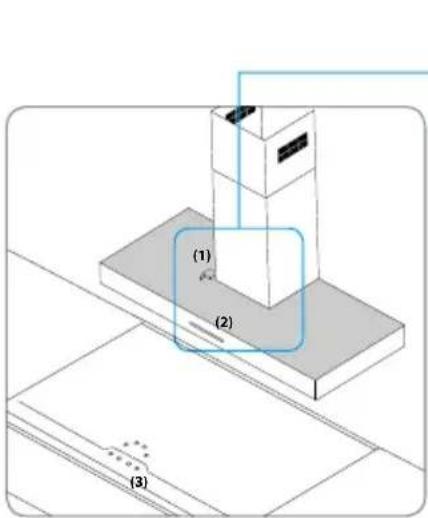

Abb.1 Inselesse in Standardausfuhrung mit Stick (1) im Innerer der Haube und Bedien feld (2) Die

Steuerung der Haube erfolgt über den Masterswitch am Kochfeld (3) oder das Bedienfeld der Haube. Die Farbtemperatur beträgt 4.000 K.

Abb.2 Die optionale Steuerung zusammen Lichtfunktionen per Fernbedienung kann ganz einfach montiert

werden Der Einbau eines Receivers (Bestellnummer BLZ 501) und die Kopplung mit der Fernbedienung (Bestellnummer BLZ 502) erfolglichen die Steuerung von Farbstemperatur und Helligkeit der Haube.

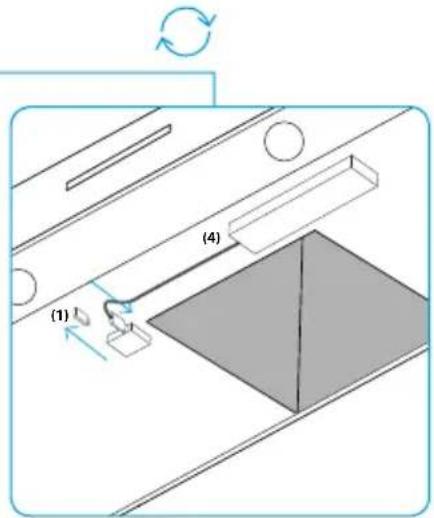

Abb.3 Einfache Montage des Receivers Der Receiver lassst sich ohne zusätzliches Werkzeug einfach montieren: Fettfilter an der Unterseite der Haube abnehmer, Stick (1) im Inneren der Haube entfern und den Receiver (4) einstecken.

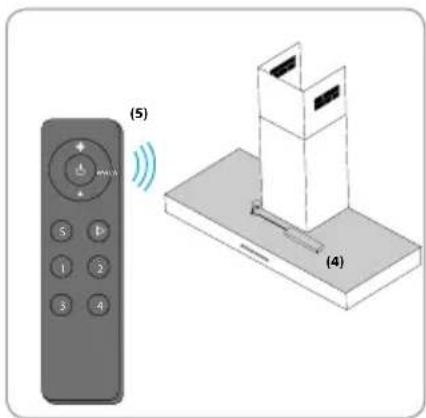

Abb. 4 Receiver (4) und optionale Fernbedienung (5) koppeln:

1. Schutzfolie der Batterie entfernen
2. Zum Anlernen der Fernbedierung, den Learning Key auf dem Receiver (4) 10 Sek geändruck halten
3. Learning Key auf dem Receiver (4) kurz betätigten und direkt die gewünschte Zone (1234) auf der Fermbedienung drucken
4. LED-Leuchten blinken einmal - Empfänger angemeldet
5. Zum Löschen den Learning Key auf dem Receiver (4) 10 Sek drucken

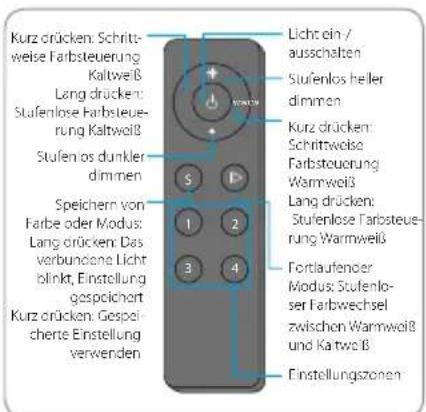

Abb.5 Funktionen der Fernbedienung

FUNKTIONSHINWEISE

Die Fermbedienung steuert die Lichtfunktionen, nicht aber den Betrieb der Dunstabzugshaube. Über die Fermbedienung ausgeschaltetes Licht kann nur mit Hilfe der Fermbedienung wieder eingeschaltet werden.

Abb.6 Kopplung mit Lichtsystem der Kliche Verfugt ihre Kliche ebenfalls über diese Technologie,lassen sich Haube und Lichtsystem der Kliche koppeln und ergeben so ein perfectes harmonisches Bild mit einheitlicher Lichtfarbe und Lichtintensität.

Wartung

Vor samedlichen Wartungsarbeiten muss die Stromzufuhr der Kuchenhaube unterbrochen werden.

Reinigung

Die Haube muss sowohlinnen (mit Ausnahme des Bereichs hinter dem Fettfilter) als auch außen führig gereinigt werden. Benutzen Sie zum Reinigen ein mit denaturiertem Alkohol oder mit einem neutralen Flüssigreinigungsmittel befeuchtetes Tuch. Vermeiden Sie die Benutzung von Produkten, die Scheuermittel enthalten.

Zur beachtung

Die Nichtbeachtung der Anweisungen, die die Reinigung der Dunstabzugshaube und das Auswechseln und die Reinigung der Filter betreffen, können Brandgefahr verursachen. Wir empfehlen dazu die folgenden Anweisungen zu beachten.

Metall-Fettfilter

muß mindestens einmal monatlich mit einem milden Reinigungsmittel per Hand gewaschen werden. Bei Hauben mit Filtersattigungsanzeigen, beachten Sie

bitte die Signal-Leuche, die zum reinigen des Metall Fettfilters auffordert! Bei schrag gestelltten Filtern (kopffreie Hauben) sollen den Filter bei starken Gebrauch ofter gereinigt werden! Er kann auch in der Geschirrspulmaschine bei niedriger Temperatur und im Schnellwaschgang gereinigt werden. Der Metall-Fettfilter kann bei der Reinigung in der Spulmaschine eine Farbveränderung besteht, was jedoch seinen Zweck bzw. die Leistung in keiner Weise beeinträchtigt!itte achten Sie darauf, daß Sie bei einem erforderlichen Kauf von Ersatz- Metall-Fettfiltern nur Original-Metall-Fettfilter einsetzen, ansonsten erlischt die Garantieleistung.

Aktivkohlefilter (nur bei Umluftversion)

Der Aktivkohlefilter kann nicht gereinigt werden, er ist weder waschbar noch wiederaufbereitbar. Der Aktivkohlefilter muß mindestens alle 6 Monate ausgewechselt werden, bei starkem Gebrauch erh! Bei Hauben mit Filtersattigungsanzeigen, beachten Sieitte die Signal-Leuche, die zum Wechsel des Aktivkohlefilters auffordert!itte achten Si dessauf, daSie bei einem erforderlichen Kauf von Aktivkohlefiltern nur Original-Aktivkohlefilter einsetzen, ansonsten erlischt die Garantieleistung.

Ersetzten der Lempchen

Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.

LED-LAMPEN

Im Fall einer Funktionstörung der LED-Beleuchungsgruppe muss der technische Kundendienst kontaktiert werden, der die gesamte Gruppe austauscht.

Reduzierung der Umweltbelastung:

Um den Verbrauch des Haushaltsgeräts so gering wie möglich zu halten, empfeht es sich, immer die geringste der für die Kochart geeigneten Absauggeschwindigkeiten zu benutzen, das Gerät nicht länger als 15 Minuten nach dem Ausschalten der Kochfelder in Betrieb zu halten und die Beleuchtung immer auszuschalten, wenn man sich von dem Kochbereich entfernt.
