GEBRUIKSAANWIJZING IAN 270132 Livarno Lux

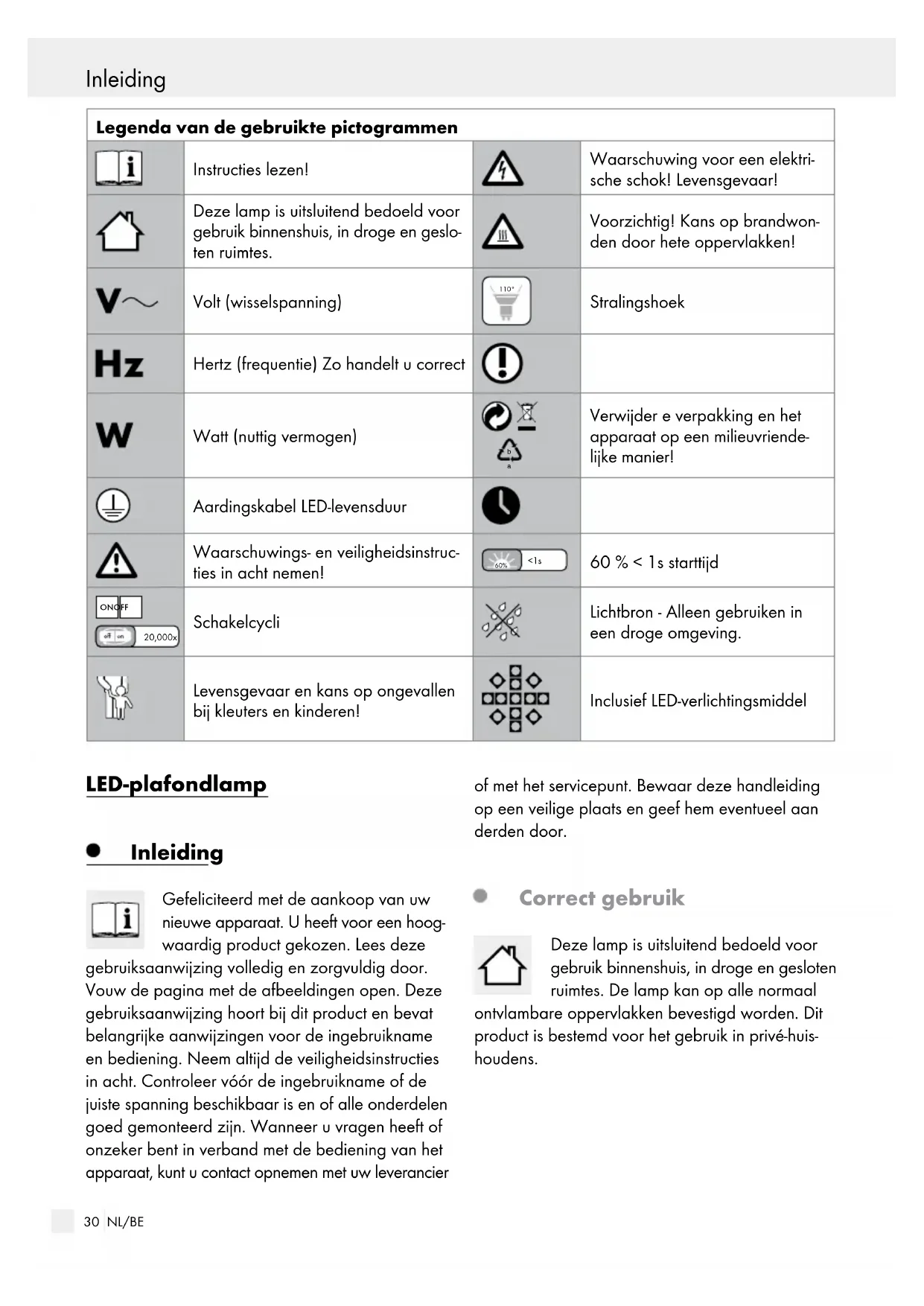

Verwijder e verpakking en het apparaat op een milieuvriende- lijke manier! Aardingskabel LED-levensduur Waarschuwings- en veiligheidsinstruc- ties in acht nemen! <1s 60% 60 % < 1s starttijd ON OFF 20,000x Schakelcycli Lichtbron - Alleen gebruiken in een droge omgeving. Levensgevaar en kans op ongevallen bij kleuters en kinderen! Inclusief LED-verlichtingsmiddel LED-plafondlamp Inleiding Gefeliciteerd met de aankoop van uw nieuwe apparaat. U heeft voor een hoog- waardig product gekozen. Lees deze gebruiksaanwijzing volledig en zorgvuldig door. Vouw de pagina met de afbeeldingen open. Deze gebruiksaanwijzing hoort bij dit product en bevat belangrijke aanwijzingen voor de ingebruikname en bediening. Neem altijd de veiligheidsinstructies in acht. Controleer vóór de ingebruikname of de juiste spanning beschikbaar is en of alle onderdelen goed gemonteerd zijn. Wanneer u vragen heeft of onzeker bent in verband met de bediening van het apparaat, kunt u contact opnemen met uw leverancier of met het servicepunt. Bewaar deze handleiding op een veilige plaats en geef hem eventueel aan derden door. Correct gebruik Deze lamp is uitsluitend bedoeld voor gebruik binnenshuis, in droge en gesloten ruimtes. De lamp kan op alle normaal ontvlambare oppervlakken bevestigd worden. Dit product is bestemd voor het gebruik in privé-huis- houdens.31 NL/BE Inleiding Inleiding / Veiligheid Omvang van de levering Controleer de levering altijd direct na het uitpakken op volledigheid en optimale staat van het product. 1 LED-plafondlamp, model 14134909L / 14135002L / 14135102L 1 glasplaat (14134909L) 3 lampenringen (14135002L / 14135102L) 2 pluggen 2 schroeven (montagebeugel) 2 isolatiekousen 1 montage- en bedieningshandleiding Beschrijving van de onderdelen

Glasplaat (14134909L)

Schroef (montagebeugel)

Fixeerschroef (behuizing)

, 50 Hz Nominaal vermogen max.: 3 x GU 10, LED, max. 5 W (op 3-niveau‘s dimbaar) Veiligheid Veiligheidsinstructies Bij beschadigingen die worden veroorzaakt door het niet in acht nemen van deze gebruiksaanwijzing vervalt de garantie! Wij zijn niet aansprakelijk voor gevolgschade! Bij materiële schade of persoonlijk letsel dat wordt veroorzaakt door onjuist gebruik of het niet in acht nemen van de veiligheidsinstructies zijn wij niet aansprakelijk!

EN KINDEREN! Laat kinderen nooit zonder toezicht bij het verpakkingsmateriaal. Er bestaat kans op ver- stikking door verpakkingsmateriaal. Kinderen onderschatten vaak de gevaren. Houd kinde- ren altijd uit de buurt van het product.

it apparaat kan door kinderen vanaf 8 alsme

door personen met verminderde fysieke, senso- rische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geïnstrueerd werden met betrekking tot het veilige gebruik van het appa- raat en zij de hieruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het appa- raat spelen. Reiniging en onderhoud mag niet

oor kinderen zonder toezicht worden uitgevo erd. Vermijd levensgevaar door een elektrische schok Laat de installatie uitvoeren door een opgeleide elektricien of een voor elektro-installaties be- voegde persoon. Controleer de lamp altijd op eventuele bescha- digingen voordat u hem met de stroomkabel met stekker aansluit op de stroom. Gebruik uw lamp nooit, wanneer u een beschadiging heeft ge- constateerd. Beschadigde stroomkabels zorgen voor levens- gevaar door elektrische schokken. De externe, flexibele kabel kan niet vervangen worden;32 NL/BE Veiligheid / Voorbereiding / Voor de installatie indien de kabel beschadigd is, moet de lamp worden afgevoerd. Verwijder de zekering of schakel de desbetref- fende stroomkring in de zekeringkast uit (0-stand) voordat u met de montage begint. Overtuig u er vóór de montage van dat de bestaande netspanning overeenstemt met de vereiste bedrijfsspanning van de lamp (zie „Technische gegevens“). Vermijd elk contact van de lamp met water of andere vloeistoffen. Open nooit een van de elektrische bedrijfsmid- delen en steek ook geen voorwerpen in deze onderdelen. Bij dergelijke ingrepen bestaat levensgevaar door elektrische schokken. Installeer de lamp niet op vochtige of geleidende ondergronden! Lichtbron - Alleen gebruiken in een droge omgeving. Vermijd brandgevaar en kans op letsel GEVAAR VOOR LETSEL! Controleer direct na het uitpakken elk verlichti ngs- middel en de lampenkap op beschadigingen. Monteer de lamp niet met defecte verlichtings- middelen en / of een defecte lampenkap. Neem in dit geval contact op met de klantenservice.

OPPERVLAKKEN! Zorg ervoor, dat de lamp is uitgeschakeld en afgekoeld, voordat u deze aanraakt, om brand- wonden te voorkomen. Verlichtingsmiddelen ontwikkelen rondom de lampenkop een be- hoorlijke hitte. Laat de lamp volledig afkoelen. ATTENTIE! Tijdens het gebruik niet van dichtbij in de LED kijken. De LED niet met behulp van een optisch instrument (bijv. vergrootglas) bekijken. Installeer de lamp op minstens een armlengte afstand. Zo handelt u correct Monteer de lamp zo, zodat hij tegen vocht en vuil beschermd is. Bereid de montage zorgvuldig voor en maak h ier voldoende tijd voor vrij. Leg alle onderdelen en extra benodigd gereedschap of materiaal van tevoren overzichtelijk en binnen handbereik klaar. Wees altijd alert! Let er altijd op wat u doet en ga steeds bedachtzaam te werk. Monteer de lamp niet als u niet geconcentreerd bent of zich niet lekker voelt. Voorbereiding Benodigd gereedschap en materiaal Het genoemde gereedschap en materiaal wordt niet meegeleverd. Het gaat hierbij om niet-bindende in- formatie en waarden ter oriëntatie. De hoedanighe

van het materiaal is afhankelijk van de individuele omstandigheden ter plekke. - Potlood / Markeergereedschap - Spanningzoeker - Schroevendraaier - Boormachine - Boor (ø ca. 0,6 cm) - Zijkniptang - Ladder Voor de installatie Belangrijk: Laat de installatie uitvoeren door een opgeleide elektricien of een voor elektro-installaties bevoegde persoon. Deze persoon moet op de ho ogte zijn van de eigenschappen van de lamp en van de aansluitvoorwaarden. Maak uzelf voor de installatie vertrouwd met alle aanwijzingen en afbeeldingen in deze gebruiksaanwijzing alsook met de lamp zelf. Voor de installatie / Ingebruikname33 NL/BE Veiligheid / Voorbereiding / Voor de installatie Voor de installatie / Ingebruikname Wees er voor de installatie zeker van dat de leiding, waaraan de lamp wordt aangesloten, geen spanning heeft. Verwijder hiervoor de ze- kering of schakel het betreffende stroomcircuit in de groepenkast uit (0-stand). Controleer hiervoor de spanningsvrijheid met een spanningzoeker. Ingebruikname Lamp monteren Verwijder voor de montage de zekering of schakel de aardlekschakelaar in de groepen- kast uit (0-stand). Verwijder de zijdelings aan de aansluitbehuizing

zichtbare fixeerschroeven

en verwijder de montagehoek

aan de achterkant. Markeer de boorgaten met behulp van de mon- tagehoek

voor de lange gaten voor de schroeven

Boor vervolgens de bevestigingsgaten (ø ca. 6 mm, diepte ca. 40 mm). Zorg ervoor dat u de stroomkabel niet beschadigt. Plaats de pluggen

met de meegele- verde schroeven

door de beschermende slangen

Sluit vervolgens de aansluitkabel van de lamp met behulp van het kroonsteentje

aan op de stroomkabel (extern)

Let op de gekleurde aansluiting van de aange- sloten kabels (fasedraad, zwart of bruin = symbool L, nuldraad, blauw = symbool N). Sluit nu de massakabel (groen-geel) aan op de in de aansluitbehuizing

gemarkeerde aardingsklem

Schroef nu de lamp met behulp van de fixeer- schroeven

met de klok mee voor- zichtig in de fitting

Verwijder een siliconen ring

van de beide afstandshouders

Let erop dat één siliconen ring

op de afstand- shouders

blijft zitten. Plaats nu de glasplaat

op de siliconen ringen

en leg op de glasplaat

weer een silico- nen ring

Bevestig de glasplaat

met de beide dop- moeren

Opmerking: Bevestig de glasplaat

voor- zichtig! Bij te hard drukken kan de glasplaat

met de klok mee voor- zichtig in de fitting

. Let op de juiste positie. Plaats de zekering weer terug of schakel de installatie-automaat in de groepenkast weer in (I-stand). Uw lamp is nu gereed voor gebruik. Spot afstellen (14135002L / 14135102L) Verander de afstelling van de spots

alleen als de lamp is uitgeschakeld. Laat de lamp volledig afkoelen. Draai de afzonderlijke spots

aan de voet in de gewenste richting. De spots kunnen ca. 3 20° draaien. Lichtbron dimmen De lichtbron

is via de wandschakelaar op 3 niveau‘s dimbaar. Kies het gewenste dim-niveau door de wand- schakelaar meermaals in te drukken. De lamp start weer op het eerste dim-niveau als hij langere tijd uit is geweest.34 NL/BE Garantie en serviceIngebruikname / Onderhoud en reiniging / Afvoer Verlichtingsmiddel vervangen

ELEKTRISCHE SCHOK! Onderbreek voor het vervangen van de verlich- tingsmiddelen eerst de stroomtoevoer van de lamp. Verwijder hiervoor de zekering of schakel de be- treffende installatie-automaat in de groepenkast uit (0-stand).

VOORZICHTIG! KANS OP BRAND-

WONDEN DOOR HETE OPPERVLAKKEN! Laat de lamp volledig afkoelen. Vervang het verlichtingsmiddel

alleen, als het volledig is afgekoeld. Model 14134909L: Verwijder de glasplaat

van de lamp door de dopmoeren

voorzichtig te verwijderen. Model 14135002L / 14135102L: Verwijder de lampenring

Draai het defecte verlichtingsmiddel

linksom uit de fitting

Gebruik voor de vervanging een schone, pluisvrije doek. Gebruik alleen verlichtingsmiddelen

hreven in het hoofdstuk „Technische gegevens

Draai het nieuwe verlichtingsmiddel

voor- zichtig met de klok mee in de fitting

zoals beschreven bij het onderdeel „Lamp monteren“. Model 14135002L / 14135102L: Plaats de lampenring

Controleer of deze goed vast zit. Plaats de zekering weer terug of schakel de hoofdzekering in de zekeringskast weer in (I-stand). Onderhoud en reiniging KANS OP ELEKTRISCHE SCHOK! Verbreek voor de reiniging eerst de verbinding van de lamp met het stroomnet. Verwijder hiervoor de zekering of schakel het betreffende stroomcircuit in de groepenkast uit (0-stand). KANS OP ELEKTRISCHE SCHOK! Op basis van de elektrische veiligheid mag de verlichting nooit met water of andere vloeistoffen worden gereinigd of in zijn geheel in water worden gedompeld.

VLAKKEN! Laat de lamp volledig afkoelen. Gebruik geen oplosmiddel, benzine e.d. De lichten zullen hierdoor beschadigd raken. Gebruik voor de reiniging uitsluitend een droge, pluisvrije doek. Plaats de zekering weer terug of schakel de hoofdzekering in de zekeringskast weer aan (I-stand). Afvoer De verpakking bestaat uit milieuvriende- lijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.
