GEBRUIKSAANWIJZING Vision Master 1451 IIYAMA

ENERGIEBEHEER-FUNCTIE..................................... PROBLEMEN OPLOSSEN.................................................. BIJLAGE............................................................................... DE MONITOR AANSLUITEN...................................... ACCESSOIRES........................................................... VOORAF INGESTELDE MODI.................................... TOEWIJZING VAN PINNEN........................................ SPECIFICATIES........................................................... Wij zijn zeer blij dat u deze iiyama Vision Master hebt gekozen. Wij raden u aan een paar minuten de tijd te nemen om deze korte maar complete handleiding zorgvuldig door te lezen, voordat u de monitor installeert en inschakelt. Bewaar deze handleiding om later als referentie te gebruiken. VOOR WINDOWS 95/98ME//2000 GEBRUIKERS....... PLAATS VAN BEDIENINGSELEMENTEN................. LS902UTNEDERLANDS CONFORMITEITSVERKLARING CE-MARKERING Deze Color Data Monitor voldoet aan de eisen van EG-richtlijn 89/336/EEC “EMC-richtlijn” en 73/ 23/EEC “Richtlijn ten aanzien van laagspanning” zoals gewijzigd door Richtlijn 93/68/EEC. Het niveau van de elektromagnetische gevoeligheid is zo gekozen dat bij aansluiting op het openbare laagspanningsnet zowel binnen als buiten een goede werking wordt verkregen in woongebieden, op bedrijfsterreinen, gebieden met lichte industrie en bij kleinschalige ondernemingen. n Wij behouden ons het recht voor om specificaties zonder voorafgaanbericht te wijzigen. n Alle handelsmerken die in deze gebruikershandleiding worden gebruikt zijn het eigendom van de respectieve eigenaars daarvan. n iiyama als E NERGY STAR

Partner heeft vastgesteld dat dit product voldoet aan de richtlijnen die gelden voor energie verbruik.NEDERLANDS VEILIGHEIDSVOORSCHRIFTEN WAARSCHUWING GEBRUIK DE MONITOR NIET ALS U PROBLEMEN VERMOEDT Als u abnormale verschijnselen opmerkt, zoals rook, vreemde geluiden of dampen, moet u onmiddellijk de stekker van de monitor uit het stopcontact halen en contact opnemen met uw dealer of met iiyama. Het is erg gevaarlijk de monitor nog langer te gebruiken, dit kan brand of elektrische schokken veroorzaken.

VERWIJDER NOOIT DE BEHUIZING

Binnen in de monitor bevinden zich hoogspanningscircuits. Als u de behuizing verwijdert, loopt u het risico op brand of elektrische schokken.

PLAATS GEEN VOORWERPEN IN DE MONITOR

Plaats geen voorwerpen in de monitor en mors geen vloeibare stoffen zoals water in de monitor. Als dit per ongeluk toch gebeurt, moet u onmiddellijk de stekker van uw monitor uit het stopcontact halen en contact opnemen met uw dealer of met iiyama. Als u de monitor gebruikt terwijl er zich een voorwerp in bevindt, kan dit brand, elektrische schokken of schade veroorzaken. PLAATS DE MONITOR OP EEN VLAK, STABIEL OPPERVLAK De monitor kan, als hij valt of gevallen is, letsel veroorzaken. GEBRUIK DE MONITOR NIET IN DE BUURT VAN WATER Gebruik de monitor niet op een plaats waar er water op de monitor terecht kan komen. Dit kan brand of elektrische schokken veroorzaken.

GEBRUIK DE OPGEGEVEN VOEDING

Zorg ervoor dat u de monitor alleen gebruikt met de opgegeven voeding. Gebruik van de onjuiste voeding zal defecten veroorzaken en kan brand of elektrische schokken tot gevolg hebben.

Trek niet aan het netsnoer of de signaalkabel. Zorg ervoor dat deze kabels niet worden geknikt en dat de monitor of andere zware voorwerpen niet op de kabels worden geplaatst. Als een kabel beschadigd is, kan dat brand of elektrische schokken tot gevolg hebben. ONGUNSTIGE WEERSOMSTANDIGHEDEN Het is raadzaam om de monitor niet te gebruiken tijdens zware storm. De herhaalde stroomonderbrekingen kunnen defecten veroorzaken. Het is ook raadzaam om tijdens deze omstandigheden de stekker niet aan te raken omdat dit elektrische schokken kan veroorzaken. PAS OP PLAATSING Zet de monitor niet op een plaats waar plotselinge temperatuurschommelingen kunnen optreden, of in vochtige, stoffige of rokerige ruimten. Dit kan brand, elektrische shokken of schade veroorzaken. Vermijd ook ruimten waar de zon of ander licht rechtstreeks op de monitor kan schijnen. PLAATS DE MONITOR NIET IN EEN GEVAARLIJKE POSITIE Als de monitor niet op een geschikte positie geplaatst is kan de monitor omvallen en letsel tot gevolg hebben. Zorg er ook voor dat er geen zware voorwerpen op de monitor geplaatst worden en zorg ervoor dat kinderen niet aan de kabels kunnen trekken en daardoor letsel oplopen. VEILIGHEIDSVOORSCHRIFTEN 1 VOORZORGSMAATREGELENNEDERLANDS 2 VEILIGHEIDSVOORSCHRIFTEN PAS OP

ZORG VOOR EEN GOEDE VENTILATIE

Er zijn ventilatie-openingen aangebracht om te voorkomen dat de monitor oververhit raakt. Als de openingen worden afgedekt of als er een voorwerp in de buurt van de openingen wordt geplaatst kan brand ontstaan. Plaats de monitor in verband met de luchtcirculatie ten minste 10 cm (4 inches) van de muur af. Verwijder de kantelvoet niet als u de monitor gebruikt. Als de voet wordt verwijderd, zullen alle ventilatie-openingen aan de onderkant van de behuizing worden geblokkeerd en zal de monitor oververhit raken. Hierdoor kan brand of schade ontstaan. Als u de monitor gebruikt terwijl deze achterover is gekanteld, op zijn zij ligt of ondersteboven staat, of als de monitor op vloerbedekking of een zachte ondergrond geplaatst wordt, kan ook schade ontstaan. HAAL DE STEKKERS LOS ALS U DE MONITOR VERPLAATST Zet de monitor uit en haal de stekker uit het stopcontact en zorg ervoor dat de signaal kabels niet aangesloten zijn als u de monitor verplaatst. Anders kan dit brand of elektrische schokken tot gevolg hebben. Het is aan te raden, wanneer de monitor verplaatst wordt, dit met twee personen te doen.

HAAL DE STEKKER UIT HET STOPCONTACT

Om ongelukken te voorkomen is het raadzaam om de stekker van de monitor uit het stopcontact te halen als u de monitor lange tijd niet gebruikt. TREK AAN DE STEKKER, NIET AAN HET SNOER Als u het netsnoer of de signaalkabel wilt verwijderen, moet u het snoer altijd bij de stekker vastpakken. Trek nooit aan de kabel zelf, dit kan brand of elektrische schokken veroorzaken. RAAK DE STEKKER NIET MET NATTE HANDEN AAN Het in of uit het stopcontact halen van de stekker met natte handen kan elektrische schokken veroorzaken. LEG GEEN FLOPPY DISKS IN DE BUURT VAN DE MONITOR Data van magnetische opslag zoals floppy disk kan verloren gaan als deze op of naast de monitor geplaatst worden, doordat het demagnetiseer circuit een sterk kortstondig magnetisch veld veroorzaakt. ALS U DE MONITOR OP UW COMPUTER PLAATST Zorg ervoor dat de computer sterk genoeg is om het gewicht van de monitor te dragen, anders kan dit schade aan uw computer veroorzaken. OVERIGE ERGONOMISCHE AANBEVELINGEN Om vermoeide ogen te voorkomen, moet u de monitor niet gebruiken tegen een lichte achtergrond of in een donkere ruimte. Voor optimaal comfort moet u de monitor net onder het oogniveau plaatsen en moet de afstand tussen uw ogen en de monitor 40-60 cm zijn. Als u langere tijd achter de monitor zit is het raadzaam om 10 minuten per uur rust te nemen. Continue kijken naar het beeldscherm kan vermoeidheid van de ogen veroorzaken.

INVLOED VAN MAGNETISCHE VELDEN

Plaats de monitor uit de buurt van TV, luidsprekersystemen of andere bronnen van sterke magnetische velden. Als gevolg van storing door andere apparaten kan de monitor een brommend geluid gaan geven en het beeld vervormen.NEDERLANDS

KLANTENSERVICE OPMERKING Als u het apparaat voor onderhoud moet retourneren en u de originele verpakking niet meer hebt, moet u het apparaat niet in een andere verpakking versturen. Neem contact op met de dichtstbijzijnde iiyama vestiging of dealer voor advies of vervangende verpakking. REINIGING WAAR- SCHUWING Als er tijdens het schoonmaken voorwerpen of vloeistoffen in de monitor terecht komen, moet u onmiddellijk de stekker uit het stopcontact halen en contact opnemen met uw dealer of met iiyama. PAS OP Zet om veiligheidsredenen de monitor uit en haal de stekker uit het stopcontact, voordat u de monitor gaat reinigen. OPMERKING Gebruik nooit een van de volgende oplosmiddelen. Hiermee beschadigt u de behuizing en de beeldbuis. Verdunner Benzine Schurende reinigingsmiddelen Spray-reiniger Was Zuur of alkalisch oplosmiddel BEHUIZING Vlekken kunt u verwijderen met een doek die licht bevochtigd is met een mild, reinigend oplosmiddel. Veeg de behuizing vervolgens met een zachte droge doek af. BEELDBUIS VEILIGHEIDSVOORSCHRIFTEN 3 De beeldbuis is beschermt met een anti-reflectie & anti-statische coating. Zorg ervoor dat u de beschermlaag van het scherm niet beschadigt door met een hard voorwerp te krabben of te wrijven.

Het wordt aanbevolen een zacht doekje te gebruiken om vlekken (zoals vingerafdrukken) van de beeldbuis te verwijderen.NEDERLANDS Ondersteunt resoluties tot 1600×1200

KENMERKEN Helder, duidelijk beeld voor Windows

of Macintosh Energiebeheer-voorziening (voldoet aan E NERGY STAR

en VESA DPMS) Ruimtebesparende, compacte behuizing Ergonomisch ontwerp: goedgekeurd volgens TCO ’99 en MPR2 ACCESSOIRES De volgende accessoires moeten zich in de verpakking van de Vision Master bevinden. Controleer of al deze accessoires aanwezig zijn. Netsnoer* Monitorvoet

4 VOORDAT U DE MONITOR GEBRUIKT

Ondersteunt frequnties tot 85Hz op 1280×1024K

• VOOR GEBRUIKERS IN 120 VOLT-GEBIED Het toelaatbare vermogen van het bijgesloten netsnoer in een 120 Volt-gebied is 10 A/125 V. Als u een voedingsbron gebruikt met een hoger toelaatbaar vermogen, moet u een netsnoer met een toelaatbaar vermogen van 10 A/250 V gebruiken. Windows 95/98/Me/2000 Monitor Informatie Bestand voor iiyama monitoren kan verkregen worden via internet, op het volgende adres: http://www.iiyama.nl OPMERKING Raadpleeg één van bovenvermelde Internet pagina’s voor meer informatie over het downloaden van het stuurprogramma voor uw monitor. Gebruikershandleiding

Installeer de monitorvoet op een stabiel oppervlak. Als de monitor valt, kan hij letsel of schade veroorzaken.

De monitor is bestemd voor gebruik terwijl de kantelbare voet geïnstalleerd is. Zorg dus dat deze voet geïnstalleerd is voordat u de monitor gaat gebruiken. Behandel de monitor voorzichtig daar deze anders kan beschadigen.

Haal om elektrische schok of schade te voorkomen vóór de installatie het snoer van de monitor uit het stopcontact.

Controleer of de monitor is uitgeschakeld.

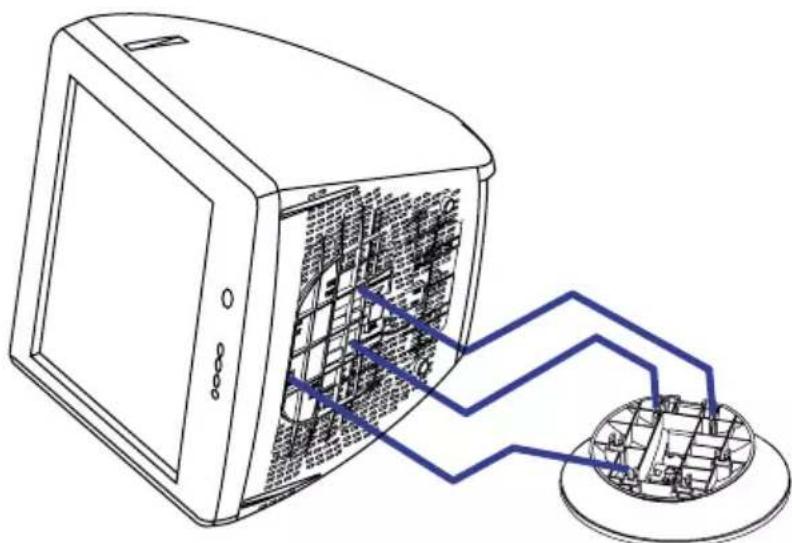

Lokaliseer de openingen aan de voorzijde van de onderkant van de monitor.

Steek de pennen van de monitorvoet in deze openingen. Druk de monitorvoet naar voren totdat de monitorvoet vast klikt. PAS OP

Om de monitorvoet te verwijderen, de onderkant van de monitorvoet vasthouden, en deze dan wegdrukken base.

De monitor voorzichtig op zijn kant of omgedraaid leggen.NEDERLANDS

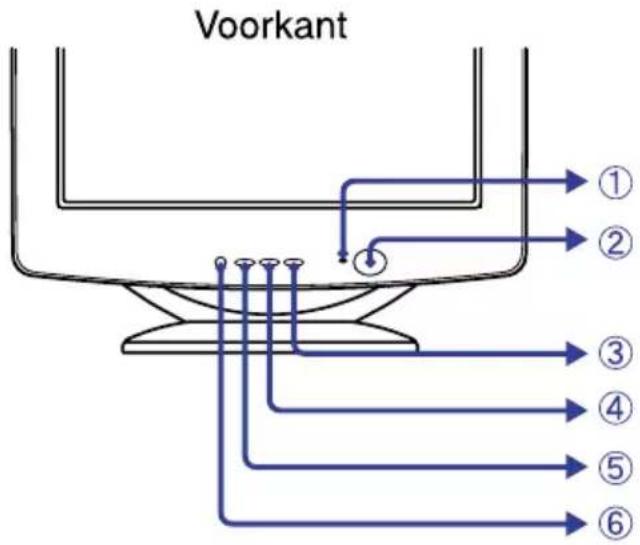

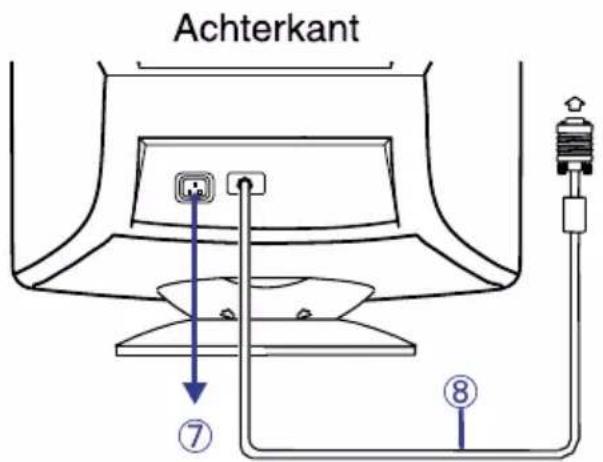

Wisselstroomaansluiting (AC IN)

Signaalkabel voor D-Sub-aansluiting (Vast)NEDERLANDS

Controleer of zowel de computer als de monitor uitgeschakeld zijn. Sluit de computer op de monitor aan met de signaalkabel. (Zie pagina 13 voor TOEWIJZING VAN PINNEN.) Sluit eerst het netsnoer op de monitor aan en vervolgens op de stroom aansluiting. OPMERKING De signaalkabel die voor de aansluiting wordt gebruikt kan variëren. Dit is afhankelijk van het type computer dat u gebruikt. Door onjuiste aansluiting kan ernstige schade aan zowel de monitor als de computer ontstaan. De kabel die bij de monitor geleverd wordt, heeft een standaard 15 pins D-Sub aansluiting. Wanneer een speciale kabel vereist is, neem dan contact op met uw dealer of met één van de iiyama vestigingen.

Als u de monitor op een Macintosh-computer wilt aansluiten, moet u contact opnemen met uw dealer of met één van de iiyama vestigingen voor een geschikte adapter.

Zorg ervoor dat u de vingerschroeven van de signaalaansluitingen vastdraait.

De signaaltimings van de iiyama Vision Master zijn in de fabriek zo ingesteld dat een optimaal beeld wordt verkregen (zie signaaltimings op pagina 13 onder VOORAF INGESTELDE MODI). Als u tijdens gebruik een gebrekkig beeld krijgt, moet u de onderstaande afstellingsprocedure volgen om het gewenste beeld te krijgen.

OPMERKING Da afstellingen voor Grootte, Positie, Kussen, Trapezium, Kussenbalans, Parallelogram en Moire worden voor elke signaal timing vastgelegd. Buiten deze afstellingen om worden alle andere afstellingen zoals Contrast, Helderheid, Kleur en Rotatie vastgelegd in een instelling die betrekking heeft op alle signaaltimings.

Als u bij het afstellen enkele seconden niet meer op de knoppen drukt, verdwijnt het On Screen Display. Ook via de Knop Exit kunt u het OSD-scherm direct verlaten.

De afstellingsgegevens worden automatisch in het geheugen opgeslagen wanneer het On Screen Display verdwijnt. U moet gedurende deze tijd de monitor niet uitschakelen. Als u bijvoorbeeld de verticaal positie wilt aanpassen, kiest u (V-Center) in het Hoofdmenu met de +/– Knoppen.

Een instelschaal wordt rood als u op de Knop Menu drukt. Gebruik de +/– Knoppen om de verticaal positie af te stellen. Zie INHOUD AFSTELLINGSMENU op de volgende pagina’s voor nadere informatie.

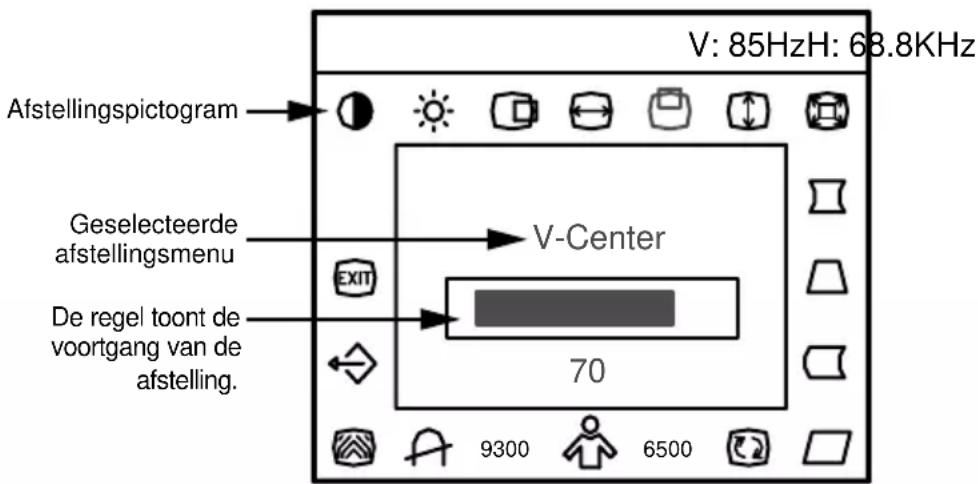

Het Hoofdmenu verschijnt op het scherm wanneer u op de Knop Menu drukt.

AfstellingspictogramGeselecteerdeafstellingsmenuDe regel toont devoortgang van deafstelling.NEDERLANDS INHOUD AFSTELLINGSMENU Contrast: Druk op één van de Knop Contrast / +. Helderheid: Druk op één van de Knop Helderheid / –.

Correctie van helling Correctie van vervorming Correctie van vervorming Te licht Te sterk Te donker Te helder Te klein Te groot Te ver naar links Te ver naar rechts Te klein Te groot Te laag Te hoog Contrast* (Contrast) Te klein Te groot Brightness* (Helderheid) H-Center (H-Center) H-Size (H-Grootte) V-Center (V-Center) Pincushion (Kussen

MENU MENU MENU MENU MENU V-Size (V-Grootte) Menu Probleem / Keuze Te gebruiken knop Menu Probleem Keuze Te gebruiken knop Wanneer u deze handeling uitvoert, wordt de instelling van de gebruikerskleurenfunctie veranderd in 6500K of 9300K. OPMERKING Elke keer als de monitor wordt ingeschakeld, wordt de monitor automatisch gedemagnetiseerd. Soms veranderen de kleuren echter, als de monitor wordt verplaatst of gedraaid. Probeer in dit geval eerst de helling afstelling. Als het probleem aanhoudt, gebruikt u Degauss. U moet de functie Degauss niet voortdurend herhalen. Wacht ten minste 30 minuten voordat u de monitor opnieuw demagnetiseert. Tijdens het demagnetiseren trilt het beeld en hoort u een zwak geluid. Dit is normaal en wijst niet op een probleem. OPMERKING Moire is het resultaat van of interferentie tussen de fosfor lay-out en het videosignaal. In sommige gevallen kan de moire erg opvallen. Druk op MENU om de moire reduce instelling in te gaan. Pas het niveau aan de optimale conditie aan. Een te hoge instelling zal een schuddend beeld geven. Sluit het OSD raam. Fabrieksinstellingen worden teruggezet. OPMERKING Druk op Heroproep om de fabrieksinstellingen te herstellen. OPMERKING U kunt ook de Knop Exit gebruiken. OPMERKINGNEDERLANDS Power Management modus

ENERGIEBEHEER-FUNCTIE De energiebeheer-functie van dit product voldoet aan de energiebesparingseisen van ENERGY STAR

en VESA DPMS. Met deze functie wordt onnodig stroomverbruik van de monitor verminderd wanneer uw computer niet actief wordt gebruikt. Als u van deze functie gebruik wilt maken, moet de monitor zijn aangesloten op een computer die voldoet aan de VESA DPMS-richtlijnen. Er is één Energiebeheer-modus beschikbaar. Deze modus worden hierna beschreven. De vereiste instelling, waaronder die van de timer, moeten door de computer worden uitgevoerd. Wanneer het H-sync-signaal / V-sync-signaal / H en V-sync-signaal van de computer uit is, wordt de monitor in de Power Management modus gezet. Dit reduceert het stroomverbruik tot minder dan 5W. Het scherm wordt donker en de Power-indicator wordt oranje. Vanuit de Power Management modus verschijnt het scherm weer na 10 seconden nadat u het toetsenbord of de muis hebt aangeraakt.

Het is mogelijk dat het video signaal van de computer aan staat terwijl het H- of V-synchronisatie signaal ontbreekt. In dit geval zal de ENERGIEBEHEER functie niet goed functioneren. Ook als u de energiebeheer-modus gebruikt, verbruikt de monitor elektriciteit. Schakel de Power-schakelaar, wanneer u de monitor niet gebruikt, ’s nachts en in het weekend uit om te voorkomen dat onnodig stroom wordt verbruikt. OPMERKING 0 5 W 100% STROOMVERBRUIK Groen Oranje NORMAL MODUS

POWER MANAGEMENT MODUS

Valt de signaaltiming van de computer binnen de specificatie van de monitor? Controleer of er bronnen met sterke magnetische velden in de buurt staan, zoals TV, luidspreker enzovoorts. Verwijder deze uit de buurt van de monitor of verander de positie/richting van de monitor om storing door magnetische velden te voorkomen. Valt het voltage binnen de specificatie van de monitor? Valt de signaaltiming van de computer binnen de specificatie van de monitor? Functioneert de moiré correctie naar behoren?

Valt het video-uitgangsniveau van de computer binnen de specificatie van de monitor? Het scherm kan te helder zijn doordat het videosignaal niveau verschilt vanuit de computer. In dit geval moet u Contrast afstellen. Probleem Is het netsnoer goed aangesloten? Staat de Power-schakelaar op ON? Staat er spanning op het stopcontact ? Controleer dit met een ander apparaat.

Als de blanco schermbeveiliging actief is, moet u het toetsenbord of de muis aanraken. Verhoog het Contrast en/of de Helderheid. Is de computer ingeschakeld? Is de signaalkabel goed aangesloten? Valt de signaaltiming van de computer binnen de specificatie van de monitor? Is de signaalkabel goed aangesloten? Valt de signaaltiming van de computer binnen de specificatie van de monitor? Valt het video-uitgangsniveau van de computer binnen de specificatie van de monitor?

Als de monitor in de energiebeheer-modus staat, moet u het toetsenbord of de muis aanraken. Is de computer ingeschakeld? Is de signaalkabel goed aangesloten? Valt de signaaltiming van de computer binnen de specificatie van de monitor?

PROBLEMEN OPLOSSEN Als de monitor niet juist functioneert, moet u de onderstaande punten in de genoemde volgorde doornemen om te zien of een mogelijke oplossing wordt genoemd. Verricht de afstellingen die staan beschreven in GEBRUIK VAN DE MONITOR, afhankelijk van het probleem dat u ondervindt.

2. Raadpleeg de volgende overzichten als u geen passend afstellingsonderdeel vindt in GEBRUIK

VAN DE MONITOR of als het probleem aanhoudt. Als u een probleem ondervindt dat niet in de overzichten wordt beschreven of als u het probleem niet aan de hand van de overzichten kunt oplossen, moet u de monitor niet langer gebruiken en moet u contact opnemen met uw dealer of met iiyama voor verdere assistentie.

Controlepunt Geen beeld. (Power-indicator licht niet op.) (Power-indicator is groen.) (Power-indicator is oranje.) Het scherm is niet gesynchroniseerd. De schermpositie bevindt zich niet in het midden. Het scherm is te helder of te donker. Het scherm trilt. OPMERKING Op het scherm verschijnt een kleurenbalk of een kleurentestbeeld wanneer u de aan/uitknop inschakelt terwijl er geen signaalkabel is aangesloten of geen signaal vanaf de computer wordt ontvangen.

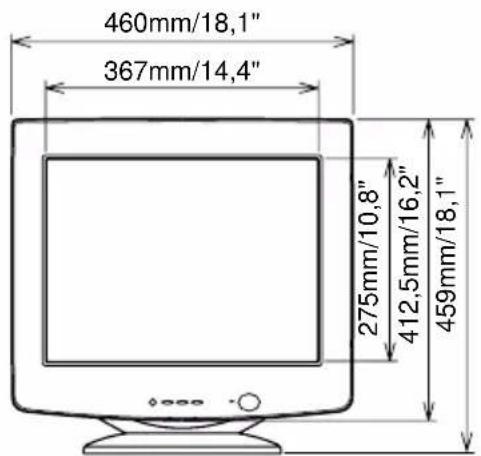

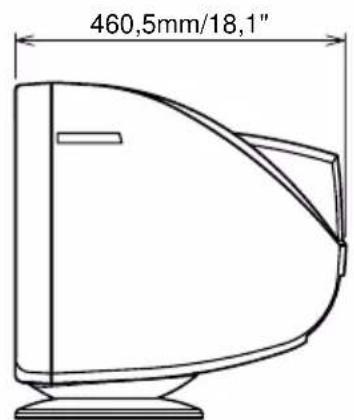

Beeldbuis 19" (18,0" / 45,7cm effectief), Dot pitch: 0,26mm (Horizontaal: 0,22mm, Verticaal: 0,13mm), platte, rechthoekige beeldbuis, 90 graden afbuiging, kort nalichtend fosfor, antireflectie- en antistatische coating Sync-frequentie Horizontaal: 30,0-96,0kHz, Verticaal: 50-160Hz Bandbreedte videosignaal 200MHz dot clock Invoeraansluitingen D-Sub mini 15-pins Invoersignaal sync Gescheiden sync: TTL, positief of negatief Invoersignaal video Analoog: 0,7Vp-p (standaard), 75Ω, positief Opslag aantal signalen Fabrieksinstellingen: 8 Door gebruiker gedefinieerde instellingen: maximaal 20 Standaard-schermomvang 346mm × 260mm / 13,6" × 10,2" (b × h) Voedingsbron Stroomverbruik 100-240 V wisselstroom, 50/60Hz, 2,5A maximaal 130W bij normaal gebruik Power Management modus: maximaal 5W Afmetingen, nettogewicht 460 × 459 × 460,5mm / 18,1 × 18,1 × 18,1" (b × h × d), 18kg / 39,7lbs Kantel- / draaihoek Rechts/links: naar beide kanten 90 graden, omhoog: 10 graden, naar voren: 5 graden Omgeving Voldoet aan Aangeraden resolutie 1280 × 1024 bij 85Hz BIJLAGE SPECIFICATIES TCO ’99, MPR 2, CE, TÜV-GS, PTB, FCC-B, UL, CSA, DHHS, Department of Health (Canada) Gebruik: Opslag: -20 tot 60°C / -4 tot 140°F 0 tot 35°C / 32 tot 95°F 5 tot 90% (geen condensatie) 10 tot 80% (geen condensatie) Vochtigheid Temperatuur Vochtigheid Temperatuur 460mm/18,1" 367mm/14,4" 275mm/10,8"412,5mm/16,2"459mm/18,1" 460,5mm/18,1"NEDERLANDS BIJLAGE 13

VOORAF INGESTELDE MODI

In het volgende overzicht staan de in de fabriek ingestelde modi. OPMERKING Het is mogelijk dat u in aanvulling op de fabrieksinstellingen nog meer functies moet afstellen: de signaaltimings verschillen, afhankelijk van het soort grafische kaart dat u gebruikt.

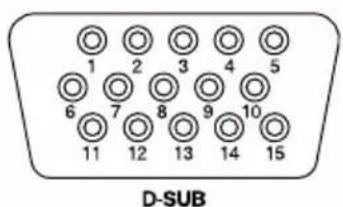

TOEWIJZING VAN PINNEN

15-pins D-Sub mini-aansluiting

• Voldoet aan VESA DDC Invoersignaal

Gegevenslijn (SDA) *
