Type product	Touchmonitor
Merk	IIYAMA
Model	ProLite TH6562MTS
Schermdiagonaal	65 inch (165 cm)
Resolutie	1920 x 1080 (Full HD)
Touchtechnologie	Projected Capacitive (PCAP), 10-punts multi-touch
Helderheid	350 cd/m²
Contrastverhouding	4000:1 (statisch)
Responstijd	8 ms (grijs-naar-grijs)
Kijkhoek (horizontaal/verticaal)	178° / 178°
Aansluitingen	HDMI x3, DisplayPort, VGA, USB-B, USB 2.0 x2, audio out
Ingebouwde luidsprekers	2 x 10 W
VESA-montage	600 x 400 mm
Stroomverbruik (typisch)	120 W
Stroomverbruik (stand-by)	0,5 W
Afmetingen (zonder voet)	1489 x 858 x 73 mm
Gewicht (zonder voet)	35,5 kg
Bedrijfstemperatuur	0 °C tot 40 °C
Garantie	3 jaar (inclusief backlight)
Onderhoud	Reinig met een zachte, droge doek. Gebruik geen agressieve schoonmaakmiddelen.
Veiligheid	Gebruik een geaard stopcontact. Plaats het apparaat op een stabiele ondergrond.
Reparatie en reserveonderdelen	Neem contact op met IIYAMA of een erkend servicecentrum.

Veelgestelde vragen - ProLite TH6562MTS IIYAMA

Hoe sluit ik de ProLite TH6562MTS aan op mijn computer?

Sluit een HDMI-, DisplayPort- of VGA-kabel aan op zowel de monitor als uw computer. Gebruik de USB-B-kabel om de touchfunctionaliteit te activeren.

Waarom reageert het touchscreen niet?

Controleer of de USB-B-kabel is aangesloten en of de juiste driver is geïnstalleerd. U kunt de driver downloaden van de IIYAMA-website.

Hoe kalibreer ik het touchscreen?

Ga naar het menu 'Touch' in de monitorinstellingen. Selecteer 'Kalibratie' en volg de instructies op het scherm.

Welke resolutie ondersteunt de monitor?

De native resolutie is 1920 x 1080 (Full HD). Lagere resoluties worden automatisch opgeschaald.

Kan ik de monitor aan de muur bevestigen?

Ja, de monitor is VESA-compatibel (600 x 400 mm). Gebruik een geschikte muurbeugel die het gewicht van 35,5 kg kan dragen.

Hoe schakel ik de ingebouwde luidsprekers uit?

Druk op de menuknop, ga naar 'Audio' en zet het volume op 0 of schakel de luidsprekers uit via 'Audio uit'.

Wat moet ik doen als het beeld flikkert?

Controleer de kabelverbindingen en stel de juiste resolutie in. Schakel eventueel de functie 'Adaptive Sync' uit in het menu.

Hoe reinig ik het touchscreen?

Schakel de monitor uit en maak het scherm voorzichtig schoon met een zachte, licht vochtige microvezeldoek. Gebruik geen alcohol of schuurmiddelen.

Wat is het stroomverbruik in stand-by?

Het stand-by verbruik is minder dan 0,5 W.

Waar vind ik de nieuwste drivers?

Bezoek de officiële website van IIYAMA, zoek op 'ProLite TH6562MTS' en download de drivers onder het tabblad 'Ondersteuning'.

GEBRUIKSAANWIJZING ProLite TH6562MTS IIYAMA

Dank u, dat u voor deze iiyama LCD monitor heeft gekozen.

Wij raden u aan een paar minuten de tijd te nemen om deze korte maar complete handleiding zorgvuldig door te lezen, voordat u de monitor installeert en inschakelt. Bewaar deze handleiding om later als referentie te gebruiken.

NEDERLANDS

CONFORMITEITSVERKLARING CE-MARKERING

Deze LCD monitor voldoet aan de eisen van EG/EU-richtlijn 2004/108/EG "EMC-richtlijn", 2006/95/EG "Richtlijn ten aanzien van laagspanning" en 2011/65/EU "RoHS-richtlijn".

Let op!

Dit is een "klasse-A" apparaat en zou in een thuisomgeving radio-interferentie kunnen veroorzaken. Indien dit het geval is dient u hiertegen afdoende maatregen te nemen.

IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands

■ Wij behouden ons het recht voor om specificaties zonder voorafgaand bericht te wijzigen.
■ Alle handelsmerken die in deze gebruikershandleiding worden gebruikt zijn het eigendom van de respectieve eigenaars daarvan.

INHOUDSOPGAVE

VEILIGHEIDSVOORSCHRIFTEN....1

VOORZORGSMAATREGELEN....1

SPECIALE OPMERKINGEN OVER LCD MONITOREN....3

KLANTENSERVICE 4

REINIGING....4

VOORDAT U DE MONITOR GEBRUIKT ....5

EIGENSCHAPPEN ....5

DE INHOUD VAN HET PAKKET CONTROLEREN....5

HET UITPAKKEN 6

SPECIALE OPMERKING M.B.T. GEBRUIK VAN HET TOUCH-

PANEEL: ProLite TH6562MTS 6

BEDIENINGSELEMENTEN EN AANSLUITINGEN : MONITOR.....7

INSTALLATIE 9

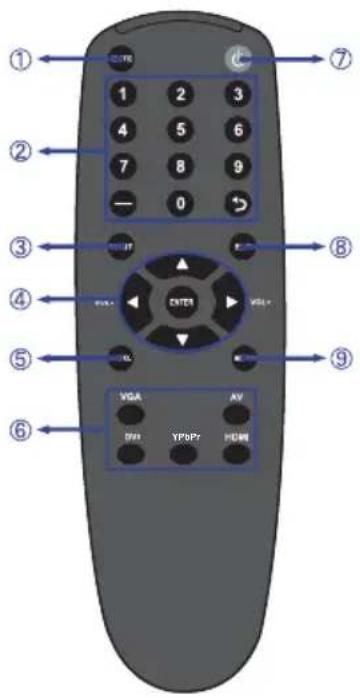

BEDIENINGSELEMENTEN EN AANSLUITINGEN :

AFSTANDSBEDIENING....11

DE AFSTANDBEDIENING GEREED MAKEN ....12

BASISBEDIENING 13

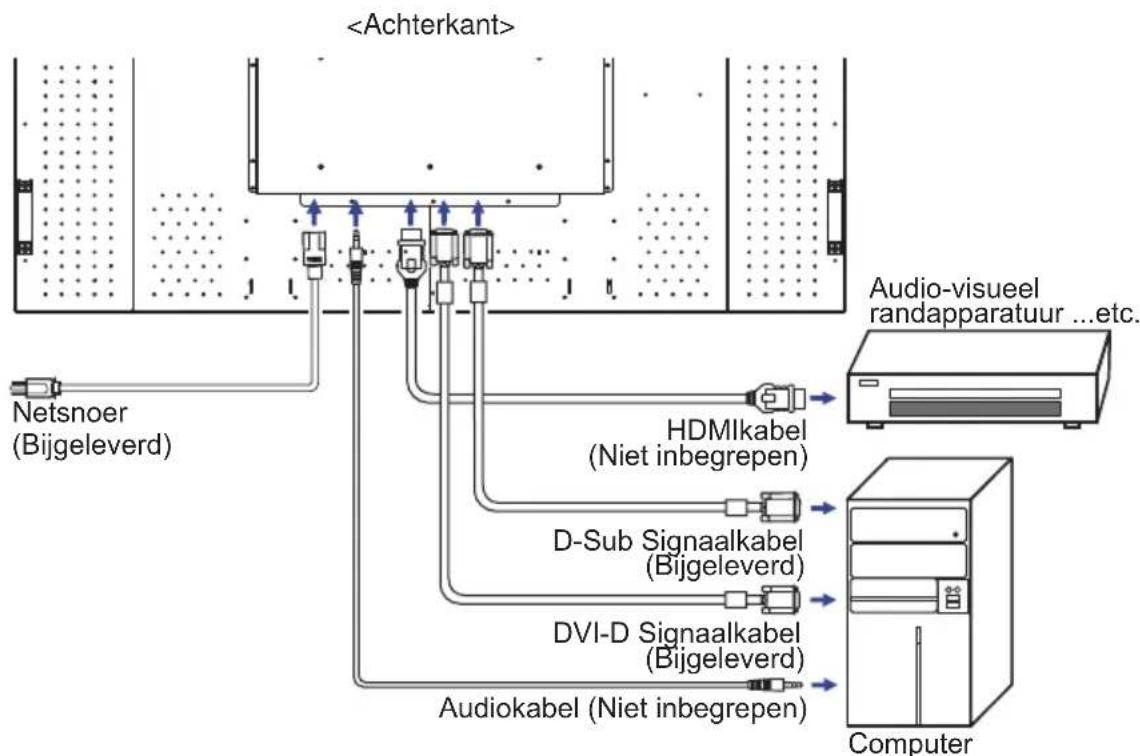

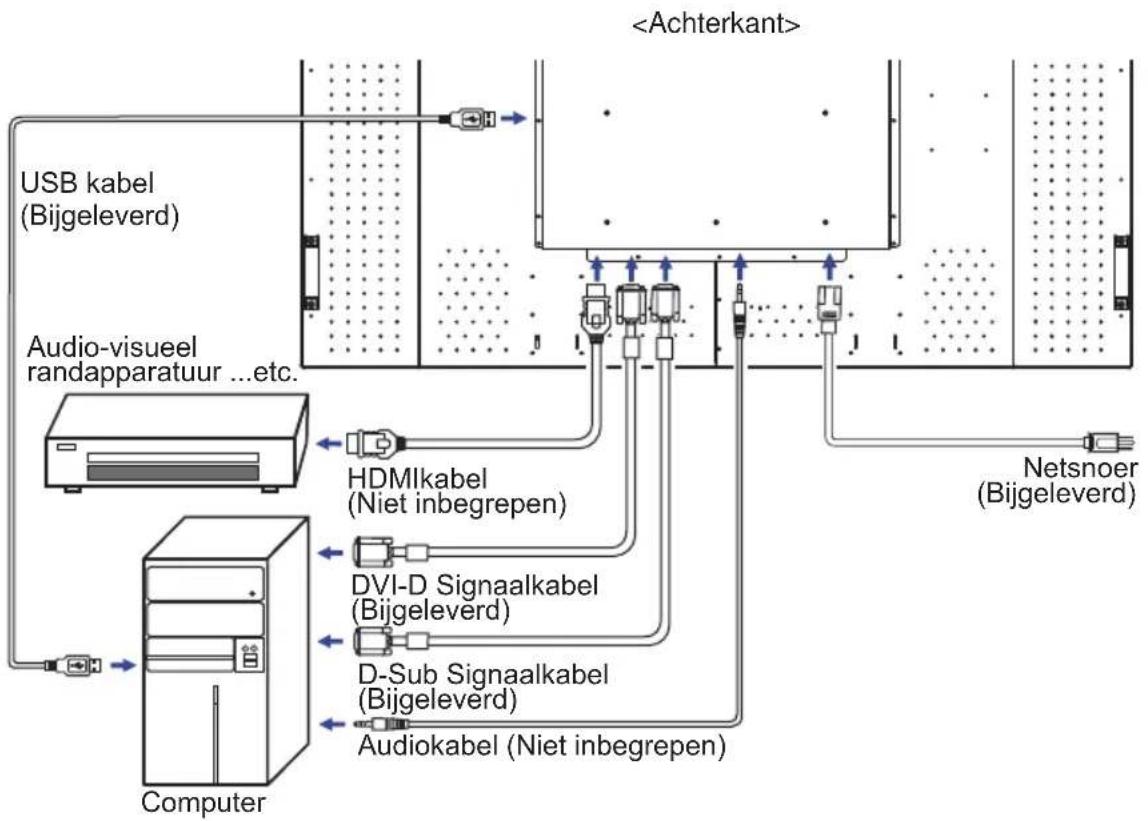

DE MONITOR AANSLUITEN : ProLite TH6562MTS ......16

DE MONITOR AANSLUITEN : ProLite LH6562S ....17

INSTELLING VAN DE COMPUTER ....19

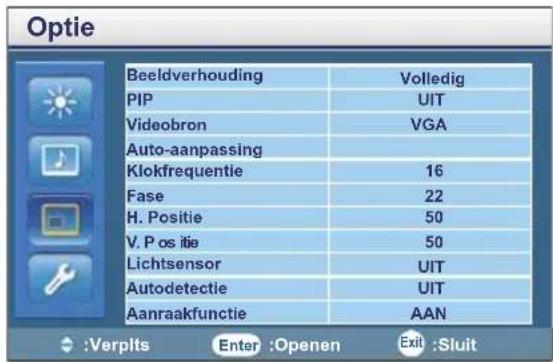

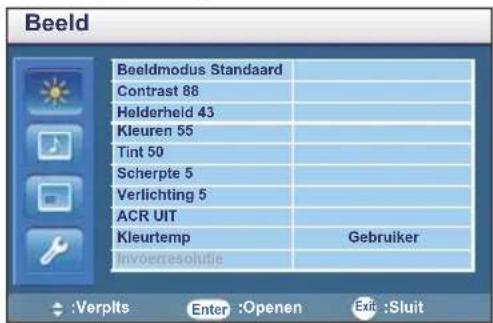

DE MONITOR GEBRUIKEN ....20

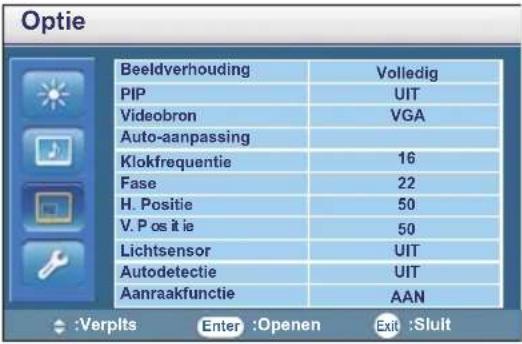

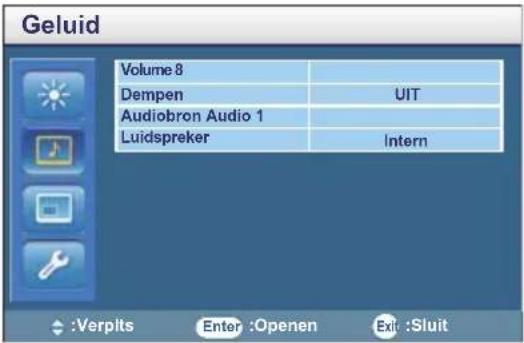

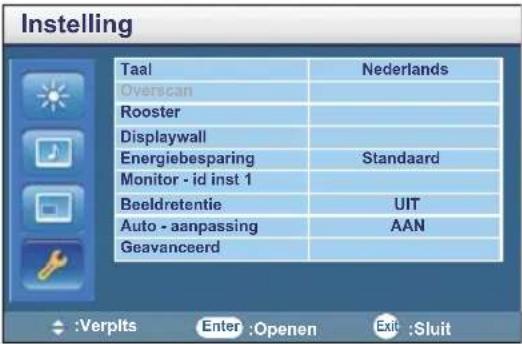

INHOUD VAN HET AANPASSINGSMENU ....22

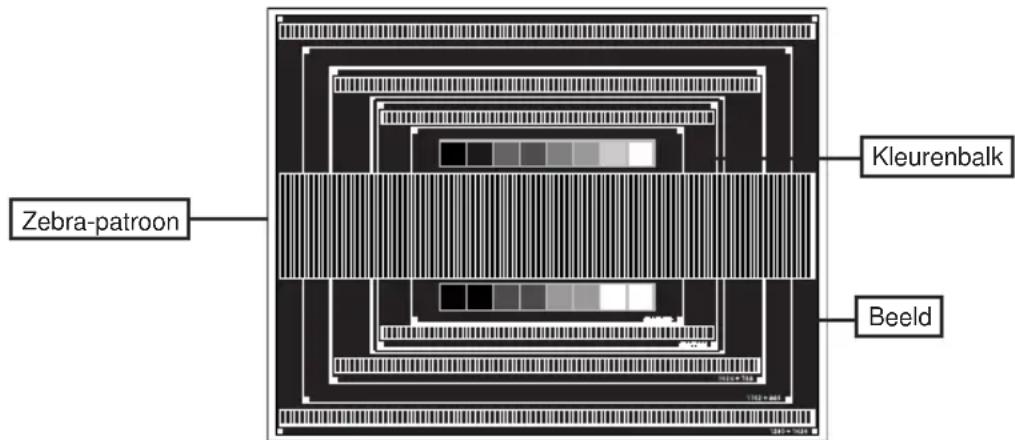

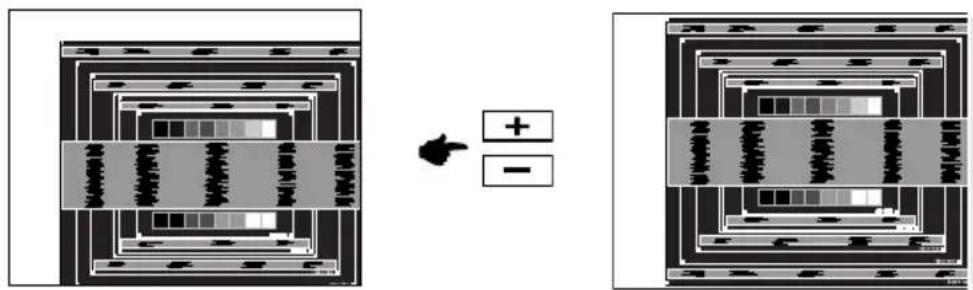

SCHERMAANPASSINGEN....28

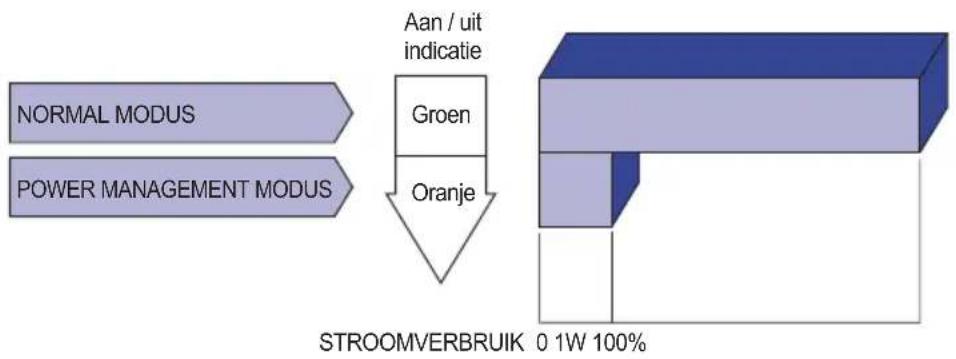

ENERGIEBEHEER 31

PROBLEMEN OPLOSSEN 32

Wij bevelen recycling van gebruikte produkten aan. Neemt u hiervoor contact op met uw dealer of het iiyama service center. Informatie over recycling kunt u verkrijgen via het internet op het volgende adres: http://www.iiyama.com

U kunt vanuit hier toegang verkrijgen tot de web pagina's van verschillende landen.

VEILIGHEIDSVOORSCHRIFTEN

VOORZORGSMAATREGELEN

WAARSCHUWING

GEBRUIK DE MONITOR NIET ALS U PROBLEMEN VERMOEDT

Als u abnormale verschijnselen opmerkt, zoals rook, vreemde geluiden of dampen, moet u onmiddellijk de stekker van de monitor uit het stopcontact halen en contact opnemen met uw dealer of met iiyama. Het is erg gevaarlijk de monitor nog langer te gebruiken, dit kan brand of elektrische schokken veroorzaken.

VERWIJDER NOOIT DE BEHUIZING

Binnen in de monitor bevinden zich hoogspanningscircuits. Als u de behuizing verwijdert, loopt u het risico op brand of elektrische schokken.

PLAATS GEEN VOORWERPEN IN DE MONITOR

Plaats geen voorwerpen in de monitor en mors geen vloeibare stoffen zoals water in de monitor. Als dit per ongeluk toch gebeurt, moet u onmiddellijk de stekker van uw monitor uit het stopcontact halen en contact opnemen met uw dealer of met iiyama. Als u de monitor gebruikt terwijl er zich een voorwerp in bevindt, kan dit brand, elektrische schokken of schade veroorzaken.

PLAATS DE MONITOR OP EEN VLAK, STABIEL OPPERVLAK

De monitor kan, als hij valt of gevallen is, letsel veroorzaken.

GEBRUIK DE MONITOR NIET IN DE BUURT VAN WATER

Gebruik de monitor niet op een plaats waar er water op de monitor terecht kan komen. Dit kan brand of elektrische schokken veroorzaken.

GEBRUIK DE OPGEGEVEN VOEDING

Zorg ervoor dat u de monitor alleen gebruikt met de opgegeven voeding. Gebruik van de onjuiste voeding zal defecten veroorzaken en kan brand of elektrische schokken tot gevolg hebben.

BESCHERM DE KABELS

Trek niet aan het netsnoer of de signaalkabel. Zorg ervoor dat deze kabels niet worden geknikt en dat de monitor of andere zware voorwerpen niet op de kabels worden geplaatst. Als een kabel beschadigd is, kan dat brand of elektrische schokken tot gevolg hebben.

ONGUNSTIGE WEERSOMSTANDIGHEDEN

Het is raadzaam om de monitor niet te gebruiken tijdens zware storm. De herhaalde stroomonderbrekingen kunnen defecten veroorzaken. Het is ook raadzaam om tijdens deze omstandigheden de stekker niet aan te raken omdat dit elektrische schokken kan veroorzaken.

PAS OP

PLAATSING

Zet de monitor niet op een plaats waar plotselinge temperatuurschommelingen kunnen optreden, of in vochtige, stoffige of rokerige ruimten. Dit kan brand, elektrische shokken of schade veroorzaken. Vermijd ook ruimten waar de zon of ander licht rechtstreeks op de monitor kan schijnen.

PLAATS DE MONITOR NIET OP EEN GEVAARLIJKE PLEK

Als de monitor niet op een geschikte positie geplaatst is kan de monitor omvallen en letsel tot gevolg hebben. Zorg er ook voor dat er geen zware voorwerpen op de monitor geplaatst worden en zorg ervoor dat kinderen niet aan de kabels kunnen trekken en daardoor letsel oplopen.

ZORG VOOR EEN GOEDE VENTILATIE

Er zijn ventilatie-openingen aangebracht om te voorkomen dat de monitor oververhit raakt. Als de openingen worden afgedekt of als er een voorwerp in de buurt van de openingen wordt geplaatst kan brand ontstaan. Plaats de monitor in verband met de luchtcirculatie ten minste 10 cm (4 inches) van de muur af. Verwijder de kantelvoet niet als u de monitor gebruikt. Als de voet wordt verwijderd, zullen alle ventilatie-openingen aan de achterzijde van de behuizing worden geblokkeerd en zal de monitor oververhit raken. Hierdoor kan brand of schade ontstaan. Als u de monitor gebruikt terwijl deze achterover is gekanteld, op zijn zij ligt of ondersteboven staat, of als de monitor op vloerbedekking of een zachte ondergrond geplaatst wordt, kan ook schade ontstaan.

HAAL DE STEKKERS LOS ALS U DE MONITOR VERPLAATST

Zet de monitor uit en haal de stekker uit het stopcontact en zorg ervoor dat de signaal kabel niet aangesloten zijn als u de monitor verplaatst. Anders kan dit brand of elektrische schokken tot gevolg hebben.

HAAL DE STEKKER UIT HET STOPCONTACT

Om ongelukken te voorkomen is het raadzaam om de stekker van de monitor uit het stopcontact te halen als u de monitor lange tijd niet gebruikt.

TREK AAN DE STEKKER, NIET AAN HET SNOER

Als u het netsnoer of de signaalkabel wilt verwijderen, moet u het snoer altijd bij de stekker vastpakken. Trek nooit aan de kabel zelf, dit kan brand of elektrische schokken veroorzaken.

RAAK DE STEKKER NIET MET NATTE HANDEN AAN

Het in of uit het stopcontact halen van de stekker met natte handen kan elektrische veroorzaken.

ALS U DE MONITOR OP UW COMPUTER PLAATST

Zorg ervoor dat de computer sterk genoeg is om het gewicht van de monitor te dragen, dit schade aan uw computer veroorzaken.

NIET GEDURENDE 24 AANEENGESLOTEN UREN GEBRUIKEN

Deze monitor is namelijk niet gemaakt voor continue gebruik.

OVERIGE

ERGONOMISCHE AANBEVELINGEN

Om vermoeide ogen te voorkomen, moet u de monitor niet gebruiken tegen een lichte achtergrond of in een donkere ruimte. Voor optimaal comfort moet u de monitor net onder het oogniveau plaatsen en moet de afstand tussen uw ogen en de m onitor 40-60 cm zijn. Als u langere tijd achter de monitor zit is het raadzaam om 10 minuten per uur rust te nemen. Continue kijken naar het beeldscherm kan vermoeidheid van de ogen veroorzaken.

SPECIALE OPMERKINGEN OVER LCD MONITOREN

De volgende verschijnselen zijn normaal en geven geen probleem aan:

OPMERKING

■ Als u de LCD-monitor voor de eerste keer aanzet, kan het voorkomen dat het beeld niet in het weergavegebied past van het type computer dat u gebruikt. In dat geval moet u de beeldpositie instellen.
■ Wegens de aard van het fluorescentielicht kan het scherm in het begin flikkeren. Schakel de monitor met de Power-schakelaar uit en vervolgens weer aan in om dit te verhelpen.
■ Het kan zijn dat de helderheid niet over het hele scherm gelijk is. Dit is afhankelijk van het patroon dat u voor het bureaublad gebruikt.
■ Als gevolg van de aard van het LCD scherm is het mogelijk dat er een nabeeld van het vorige scherm blijft staan na verandering van het beeld, wanneer hetzelfde beeld enkele uren zichtbaar is. In dit geval wordt het scherm langzaam hersteld door het beeld te veranderen of de LCD voor enkele uren uit te zetten.
■ Neem contact op met uw dealer of met het iiyama-onderhoudscentrum voor vervanging van het fluorescentielicht als het scherm donker is, flikkert of niet oplicht. Probeer het nooit zelf te vervangen.
■ Gebruiksvoorwaarden van onze producten

(1) In geval van een continue weergave van een stilstaand beeld, wordt dringend een regelmatige invoer van bewegend beeld aangeraden.
(2) Wij raden u aan regelmatig de achtergrond-kleur en -afbeelding te veranderen.
(3) Aangeraden wordt de continue bedrijfsduur van 18 uur/dag niet te overschrijden (IRFM functie AAN). Indien de IRFM functie UIT-geschakeld is, dan de continue bedrijfsduur van 12 uur/dag niet te overschrijden.
(4) Na een lange continue bedrijfsduur adviseren we u de volgende acties in acht te nemen:

I. Activeer de screensaver (bewegend beeld of een zwarte achtergrond)

II. Schakel voor een korte periode het systeem uit.

(5) Gebruik het LCD-scherm niet in een afgesloten ruimte (bijv. een kast). Onvoldoende ventilatie kan leiden tot oververhitting.
(6) Een actieve ventilatie-koeling is bij langere bedrijfsduur aanbevolen, vooral bij de LCD-monitoren met een hoge helderheid.

■ Is niet ontworpen voor buiten-gebruik.
■ Is niet ontworpen voor gebruik in Skyface-positie (liggend)
- Indien een langere dan meegeleverde kabel gebruikt wordt, dan kan dit leiden tot beeldkwaliteit-verlies. De touch-functie wordt niet gegarandeerd bij het gebruik van een USB-kabel die langer is dan 3m.

KLANTENSERVICE

OPMERKING

■ Het fluorescentielicht dat in de LCD-monitor wordt gebruikt, zal na enige tijd moeten worden vervangen. Voor de garantiebepalingen met betrekking tot dit product kunt u contact opnemen met het dichtstbijzijnde iiyama service center.
■ Als u het apparaat voor onderhoud moet retourneren en u de originele verpakking niet meer hebt, moet u het apparaat niet in een andere verpakking versturen. Neem contact op met de dichtstbijzijnde iiyama vestiging of dealer voor advies of vervangende verpakking.

REINIGING

WAAR- SCHUWING

■ Als er tijdens het schoonmaken voorwerpen of vloeistoffen in de monitor terecht komen, moet u onmiddellijk de stekker uit het stopcontact halen en contact opnemen met uw dealer of met iiyama.

PAS OP

■ Zet om veiligheidsredenen de monitor uit en haal de stekker uit het stopcontact, voordat u de monitor gaat reinigen.

OPMERKING

■Zorg ervoor dat u de beschermlaag van het LCD scherm niet beschadigt door met een hard voorwerp te krabben of te wrijven.

■Gebruik nooit een van de volgende oplosmiddelen. Hiermee beschadigt u de behuizing en het LCD scherm.

Verdunner

Benzine

Schurende

reinigingsrn

Spray-reiniger Was Zuur of alkalisch oplosmiddel

■Als de behuizing gedurende een lange periode contact maakt met een product van rubber of plastic, kan dit de verf van de behuizing aantasten.

BEHUIZING

Vlekken kunt u verwijderen met een doek die licht bevochtigd is met een mild, reinigend oplosmiddel. Veeg de behuizing vervolgens met een zachte droge doek af.

LCD

Periodiek reinigen met een zachte droge doek wordt aanbevolen.

SCHERM

Gebruik geen tissue papier etc. omdat deze het LCD scherm beschadigen.

VOORDAT U DE MONITOR GEBRUIKT

EIGENSCHAPPEN

◆ Ondersteunt resoluties tot 1920 x 1080
◆ Hoog contrast 5000:1 (Standaard: Met Touch Paneel) / Helderheid 440cd/m² (Standaard: Met Touch Paneel) : ProLite TH6562MTS
◆ Hoog contrast 5000:1 (Standaard) / Helderheid 500cd/m² (Standaard) : ProLite LH6562S
◆ Digital Character Smoothing
◆ Automatische instelling
◆ Stereo luidsprekers 2 x 12W stereo luidsprekers
◆ Plug & Play voldoet aan VESA DDC2B Functioneert met Windows ^® 95/98/2000/Me/XP/Vista/7
◆ Energiebeheer (voldoet aan VESA DPMS)
◆ Voldoet aan de VESA montagestandaard (400mm×400mm)

DE INHOUD VAN HET PAKKET CONTROLEREN

De volgende accessoires zitten in het pakket. Controleer of deze zijn meegeleverd bij de monitor. Als iets ontbreekt of beschadigd is, neemt u contact op met uw liyama dealer of plaatselijk liyama kantoor.

■ Stroomkabel ^*1

■ USB-kabel ^*2

■ iiyama Logo Sticker

■ D-sub signaalkabel

■ afstandsbediening

■ Veiligheidsinstructies

■ DVI-D signaalkabel

■ Touch-pen ^2

■ Quick Guide handleiding

PAS OP

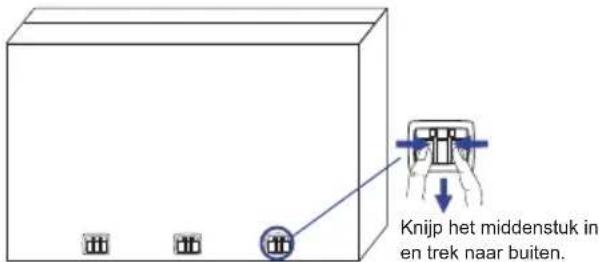

HET UITPAKKEN

① Zorg voorafgaand aan het uitpakken voor een stabiele, vlakke en schone ondergrond in de nabijheid van een wandcontactdoos. Zet de monitordoos rechtop en open de bovenzijde voordat u de bovenste bescherming verwijdert.
② Verwijder het handvat.
③ Verwijder de bovenste bescherming en neem de accessories en de monitor uit.

Knijp het middenstuk in en trek naar buiten.

PAS OP

Verplaats de monitor met minstens 2 personen. Indien u dit dringend advies niet in acht neemt kan er lichamelijke en materiele schade onstaan. Bij verplaatsing altijd de handvatten aan de monitor gebruiken.

Er kan blijvende schade ontstaan indien een puntig of scherp voorwerp op de touch-laag wordt gebruikt.

Let op: Indien hierdoor schade ontstaat kan het het recht op garantie vervallen.

Wij raden u aan uw vinger of een kunststof Stylus-pen te gebruiken (punt RO.8 of hoger).

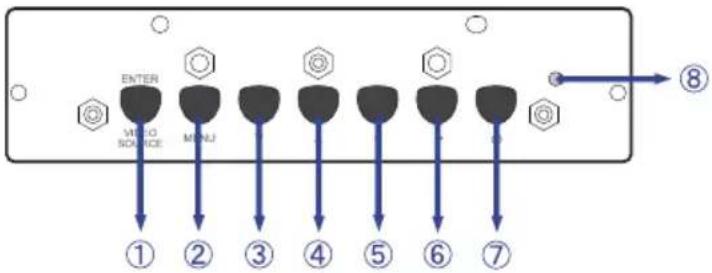

BEDIENINGSELEMENTEN EN AANSLUITINGEN : MONITOR

1	ENTER/SOURCE Bevestig/Signaalkeuze-toets
2	MENU Menu-toets
3	▼	Omlaag-knop
4	▲	Omhoog-knop
5	◀	Links-knop
6	▶	Rechts-knop
7	Aan/Uit-schakelaar

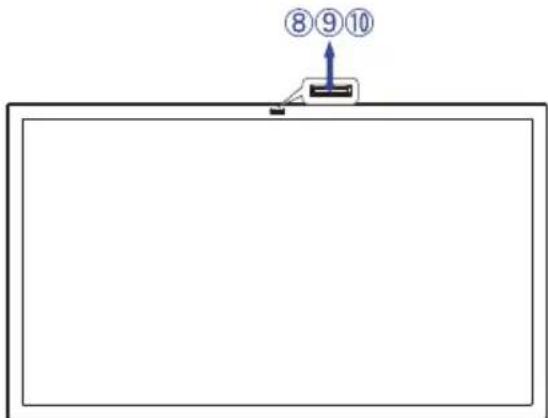

⑧⑨⑩

8	Aan/uit indicatie	Blauw	Normaal gebruik
		Oranje	EnergiebeheerAls u “aan” selecteert in het OSD-menu bij LED aan/uit, dan wordt de LED oranje, zelfs als de monitor uitgeschakeld staat.
		Uit	UitgeschakeldAls u “uit” selecteert in het OSD-menu bij LED aan/uit, dan wordt de oranje kleurige LED uitgeschakeld, zelfs als de monitor aangezet wordt.
9	Remote Sensor Sensor voor afstandsbediening
10	Omgevingslicht Sensor		Neemt de licht-intensiteit rond de monitor waar en past de panel-helderheid aan indien deze functie is ingeschakeld.

11

Touch USB* USB T

Touch-Connector

* Alleen beschikbaar voor ProLite TH6562MTS.

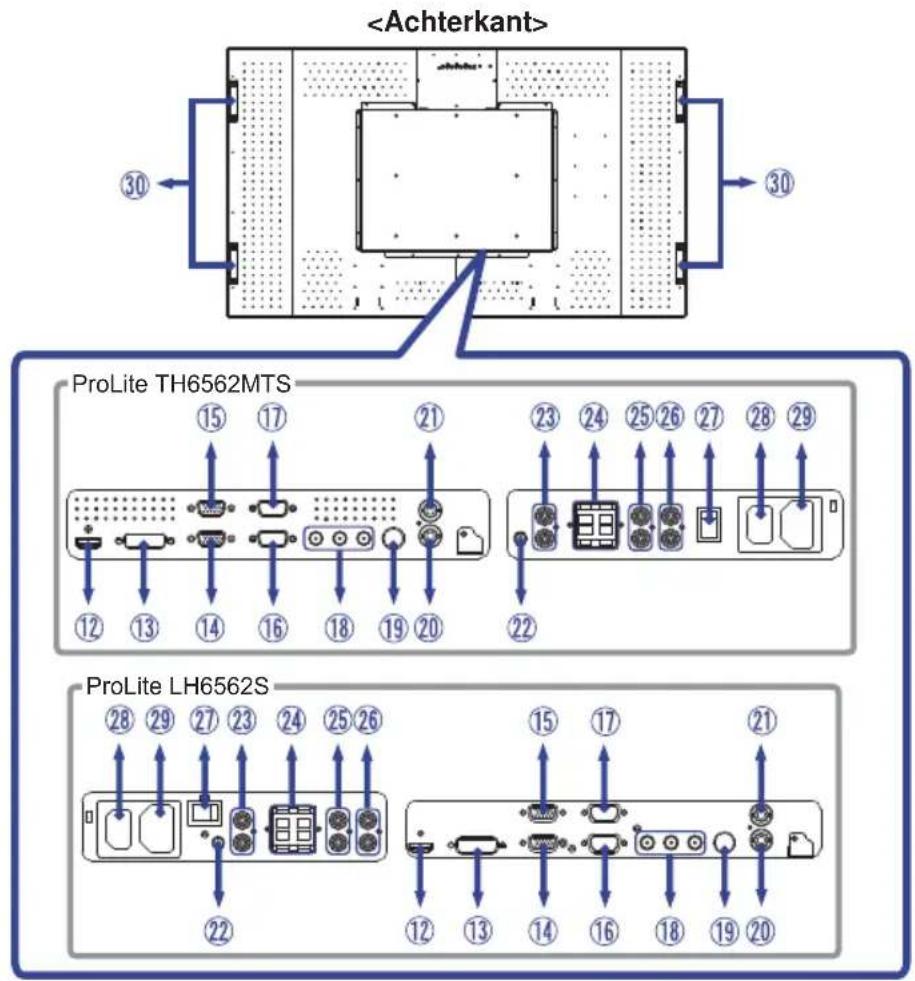


12	HDMI HDMI		HDMI-aansluiting
13	DVI DVI-D 24pin DVI-D 24pin aansluiting
14	VGA OUT D-SUB mini 15pin D-SUB mini 15pin aansluiting
15	VGA IN D-SUB mini 15pin D-SUB mini 15pin aansluiting
16	RS232C OUT D-SUB 9pin		RS232C-aansluiting
17	RS232C IN D-SUB 9pin		RS232C-aansluiting
18	COMPONENT VIDEO RCA G/B/R Component Video aansluiting
19	S-VIDEO Mini Din 4pin		S-Video-aansluiting
20	VIDEO OUT RCA		Video-aansluiting
21	VIDEO IN RCA		Video-aansluiting
22	AUDIO1 (PC Audio In) Mini Jack Audio-aansluiting
23	AUDIO OUT	RCA L/R	Audio-uitgang aansluiting
24	SPEAKERS	Jack Luidsprekers aansluiting
25	AUDIO2	RCA L/R	Audio-aansluiting
26	AUDIO3	RCA L/R	Audio-aansluiting
27	— (ON) / ○ (OFF)	MAIN POWER	Aan/uit schakelaar
28	AC IN	AC-INLET	Stroomaansluiting (AC-IN)
29	AC OUT	AC-OUTLET	Stroomaansluiting (AC-OUT)
30	Handles		Handvatten

8 VOORDAT U DE MONITOR GEBRUIKT

INSTALLATIE

PAS OP

■ Volg de instructies van het gebruikte type ophangbeugel. Laat service-handelingen door gekwalifi ceerd personeel uitvoeren.
■ Verplaats de monitor met minstens 2 personen.
■ Overtuig uzelf voordat u gaat installeren, dat de betreffende muur bestand is tegen het gewicht van de te installeren monitor met de te gebruiken beugel.

[VESA MUURBEUGEL]

Beugelstation Schroef L Chassis

WAAR- SCHUWING

Als u de VESA muurbeugel gebruikt hou dan rekening met de dikte van het beugelstation, Draai de M8 schroef aan met de tussenring gebruik de "L" lengte van 10mm om de monitor vast te maken. Als u de schroef er verder in draait kan dat elektrische schokken of schade veroorzaken door het in contact komen met de elektrische onderdelen binnen in de monitor.

[Aandachtspunt bij installatie] *Alleen beschikbaar voor ProLite TH6562MTS.

Deze optische touch-interface maakt gebruik van infrarood licht en sensitieve sensoren om aanraking te registreren.

Indien geval er licht op het scherm schijnt dat veel infrarood bevat kan dit de touch-functie beïnvloeden.

Installeer met aandacht om touch-nauwkeurigheid te garanderen.

Intens licht / reflecterend licht / smalle/brede lichtbundel / (in-)direct zonlicht door glas. / De monitor niet pal onder een lichtbron plaatsen.

Lichttbron Voorkant Voorkant Kant Lichttbron Kant Lichttbron Ramen Direct zonlicht Lichttbron X

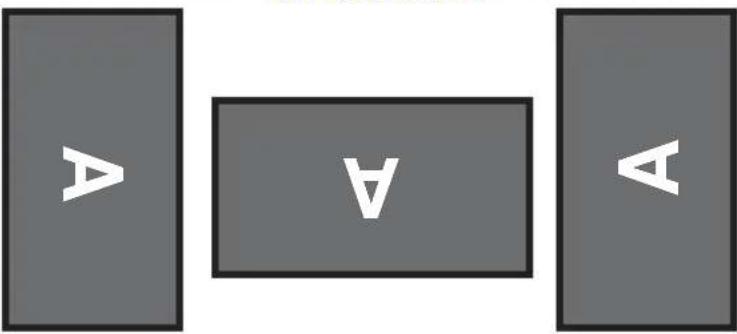

[De monitor roteren]

De monitor is zo ontworpen dat deze de landscape- stand gebruikt kan worden.

Beschikbaar

A

Landscape

Niet beschikbaar

A V A

BEDIENINGSELEMENTEN EN AANSLUITINGEN : AFSTANDSBEDIENING

1	MUTE Schakelt het geluid uit.
2	Niet van toepassing op dit model.
3	INPUT Selecteert de	verschillende bronnen.
4	▲▼◀▶	Navigeert door de submenu's en instellingen.▲: Omhoog-knop▼: Omlaag-knop◀: Links-knop▶: Rechts-knop◀ (Volume-): Zet het geluid zachter.▶ (Volume+): Zet het geluid harder.
	ENTER	Bevestigt uw keuze of bewaard uw keuzes.
5	INFO	Laat bron- en resolutie-informatie zien.
6	VGA / DVI / YPbPr / AV / HDMI	Selecteert de verschillende bronnen.
7	➊	Schakelt de monitor aan of uit.
8	EXIT	Keert terug naar vorige menu of sluit het OSD-menu af.
9	MENU	Laat het OSD-menu op de monitor zien. Indien dit OSD-menu al getoond wordt, dan leidt deze knop u naar de voorafgaande sub-menu.

DE AFSTANDBEDIENING GEREED MAKEN

Voor ingebruikname van de afstandbediening de 2 batterijen plaatsen.

PAS OP

Gebruik voor de afstandsbediening geen andere batterijen dan degene die in deze handleiding worden genoemd. Gebruik in de afstandsbediening geen oude en nieuwe batterijen tegelijk. Zorg dat de polen overeenkomen met de "+" en "-" aanduidingen in de batterijbehuizing. Gebarsten batterijen of elektrolyten uit batterijen kunnen vlekken, brand of letsel veroorzaken.

① Schuif het batterijklepje terug in de richting van de pijl en verwijder de batterijen.

② Plaats twee AAA-batterijen met de +/-polen op de aangegeven wijze (staat op de afstandbediening).

③ Herplaats de batterij-klep en schuif deze weer dicht.

■ Vervang de batterijen als de afstandsbediening vlakbij de monitor niet werkt. Gebruik AAA droge batterijen.

■ Gebruik de afstandsbediening door hiermee te wijzen naar de sensor op de monitor.

■ Deze monitor werkt alleen als u de meegeleverde afstandsbediening gebruikt. Het gebruik van andere typen afstandsbediening heeft geen zin.

■ Lever uw batterijen in bij een milieu-inzamelpunt.

BASISBEDIENING

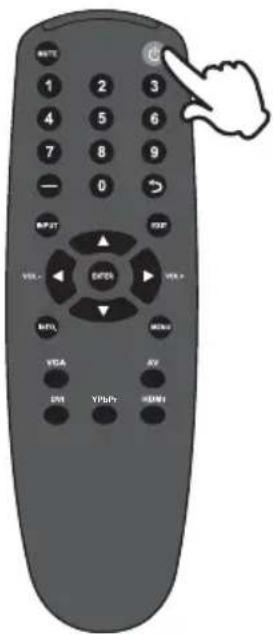

■ Het aanzetten van de monitor

De monitor is AANGEZET en de power-indicator wordt blauw als u de "aan/uit"-knop op uw afstandbediening heeft ingedrukt. De monitor is UITGESCHAKELD en de aan/uit-indicator wordt nu oranje als u de aan/uit knop op uw afstandbediening heeft ingedrukt.

OPMERKING

Zelfs indien de monitor, middels het powermanagement of de aan/uit-schakelaar, is uitgezet vraagt de monitor een minime hoeveelheid energie. Haal de stroomkabel uit de wandcontactdoos als u ook dat verbruik wilt voorkomen.

[Monitor]

ENTER CENTER SOURCE MENU Y A X P U

[Afstandsbediening]

BUTT 1 2 3 4 5 6 7 8 9 — 0 RPT RSP VOL... VCS... MNTL MNSL VDA AV DVI YHHP+ HDMI

■ Het tonen van instellingen-menu

De menupagina verschijnt op het scherm als u op de MENU-knop indrukt op de monitor of de afstandsbediening drukt. De menupagina verdwijnt als u opnieuw op de EXIT-knop op u afstandbediening drukt.

[Monitor]

■ De cursor vertikaal verplaatsen

Selecteer de gewenste optie middels de “▲”-nop terwijl het betreffende menu wordt getoond.

[Monitor]

■ De cursor horizontaal verplaatsen

Selecteer de gewenste optie of instelling middels de “◀◀”-knop terwijl het betreffende menu wordt getoond.

[Monitor]

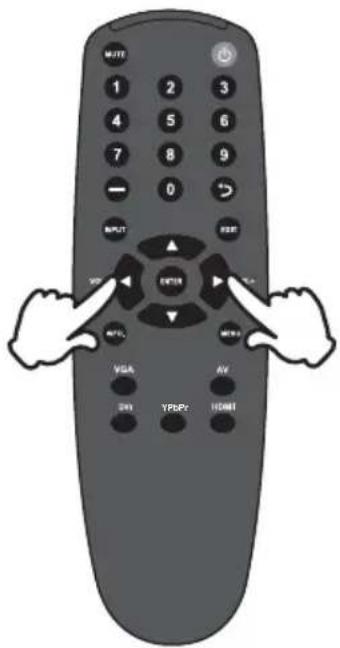

■ Het volume aanpassen

Druk op de “◀” knop op uw afstandbediening als er geen menu-pagina getoond wordt.

[Afstandsbediening]

WRITE 1 2 3 4 5 6 7 8 9 — 0 > INPUT START ENTER VISA AVI DRY YRNPY HOME

■ Een signaalbron kiezen

U schakelt tussen signaalbronnen door op de monitor telkens op de "Source"-knop te drukken.

Ook kunt u als volgt middels de afstandbediening van signaalbron wisselen:

[Monitor]

① Controleer of zowel computer als monitor zijn uitgeschakeld.
② Sluit de computer aan op de monitor met de signaalkabel.
③ Sluit de computer op de monitor aan met de USB kabel.
④ Sluit de stroomkabel eerst op de monitor aan en vervolgens op de stroombron.
⑤ De monitor (Aan/uit schakelaar en Aan/uit knop) en computer kunnen nu aangezet worden.

OPMERKING

■ De signaalkabel voor het aansluiten van computer en monitor kan verschillen, afhankelijk van het type computer. Een onjuiste verbinding kan zowel monitor als computer ernstig beschadigen. De bij de monitor geleverde kabel is voor een standaard 15-pins D-Sub aansluiting. Als een speciale kabel nodig is neemt u contact op met uw iiyama-dealer of plaatselijk iiyama-kantoor.
■ Voor aansluiting op Macintoshcomputers, neemt u contact op met uw iiyama-dealer of plaatselijk iiyama-kantoor voor aanschaf van een geschikte adapter.
■ Zorg ervoor dat u de schroeven van de signaalaansluitingen goed vastdraait.
■ Sluit de RS232C- en USB kabel niet gelijktijdig op uw computer aan. U kunt deze niet gelijktijdig gebruiken.*

[Voorbeeld van aansluiting]

DE MONITOR AANSLUITEN : ProLite LH6562S

① Controleer of zowel computer als monitor zijn uitgeschakeld.
② Sluit de computer aan op de monitor met de signaalkabel.
③ Sluit de stroomkabel eerst op de monitor aan en vervolgens op de stroombron.
④ De monitor (Aan/uit schakelaar en Aan/uit knop) en computer kunnen nu aangezet worden.

OPMERKING

■ De signaalkabel voor het aansluiten van computer en monitor kan verschillen afhankelijk van het type computer. Een onjuiste verbinding kan zowel monitor als computer ernstig beschadigen. De bij de monitor geleverde kabel is voor een standaard 15-pins D-Sub aansluiting. Als een speciale kabel nodig is neemt u contact op met uw iiyama-dealer of plaatselijk iiyama-kantoor.
■ Voor aansluiting op Macintoshcomputers, neemt u contact op met uw iiyama-dealer of plaatselijk iiyama-kantoor voor aanschaf van een geschikte adapter.
■ Zorg ervoor dat u de schroeven van de signaalaansluitingen goed vastdraait.

[Voorbeeld van aansluiting]


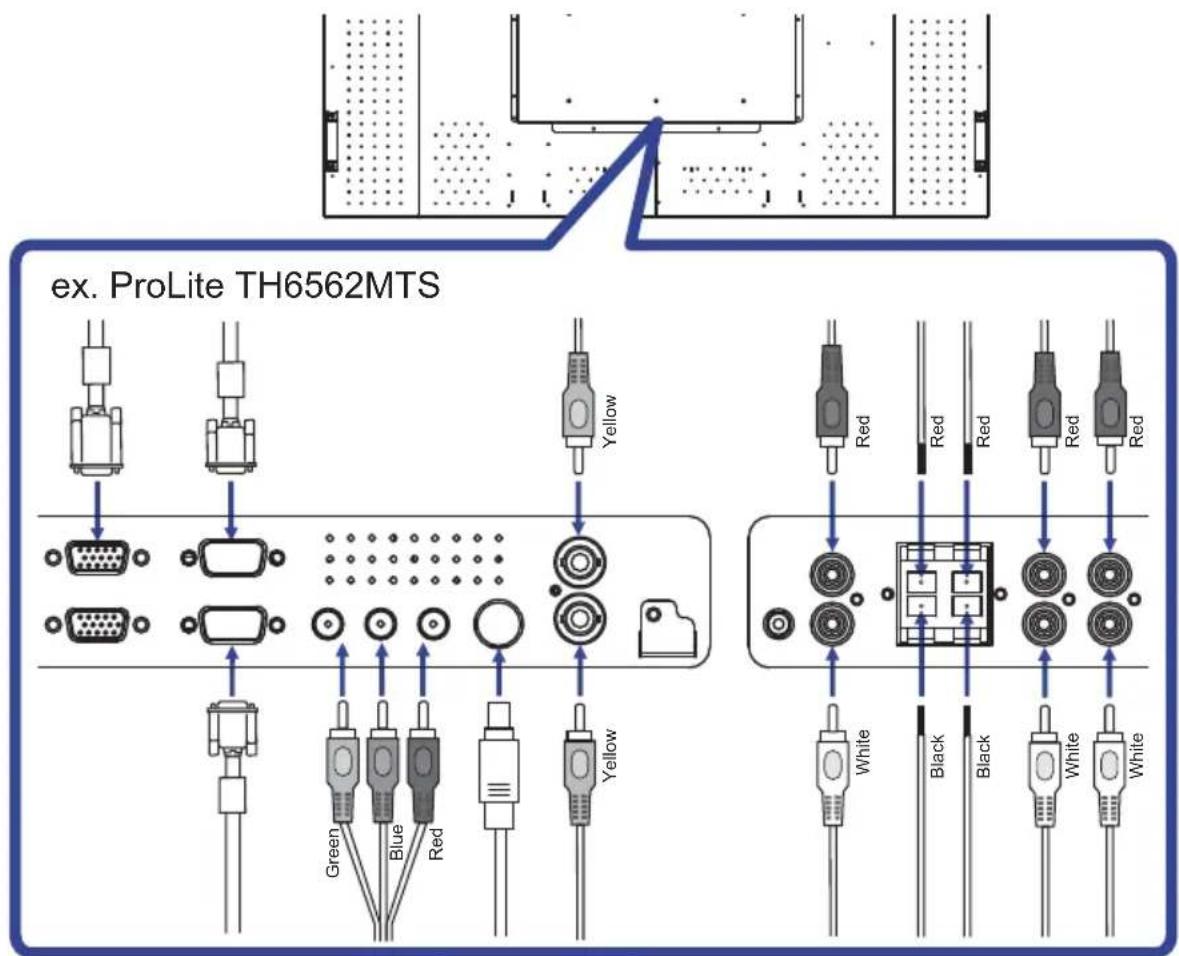

[ Voorbeeld van een aansluiting met randapparatuur ]

PAS OP

Zet, om een elektrische schok of beschadiging te voorkomen, de aan/uit-schakelaar uit en koppel de monitor en randapparatuur los voordat u het apparaat aansluit.

OPMERKING

■ Zie ook de gebruikershandleiding voor de randapparatuur.
■ Zorg dat u de benodigde kabels in uw bezit hebt.

ex. ProLite TH6562MTS Green Blue Red Yellow Red Red Red White Black Black White White

INSTELLING VAN DE COMPUTER

■ Signaaltiming

Verander de waarde in de gewenste signaaltiming zoals aangegeven op pagina 37: ONERSTEUNDE TIMING.

■ Windows 95/98/2000/Me/XP/Vista/7 Plug & Play

De iiyama lcd-monitor voldoet aan de DDC2B van de VESA-standaard. De Plug & Play functie werkt op Windows 95/98/2000/Me/XP/Vista/7 door de monitor aan te sluiten op een computer die DDC2B ondersteunt via de geleverde signaalkabel.

Bij installatie op Windows 95/98/2000/Me/XP: Wellicht heeft uw computer het monitor informatiebestand voor monitors van iiyama nodig. Dit kan via internet worden verkregen via:

http://www.iiyama.com

OPMERKING

■ Voor extra informatie over het downloaden van het stuurprogramma voor uw touchscreen kunt u ook terecht op bovenstaande internetpagina.

■ Stuurprogramma's voor monitors zijn meestal niet nodig op besturingssystemen voor Macintosh of Unix. Wilt u meer informatie, neem dan eerst contact op met uw computerdealer.

■ Procedure om de monitor aan te zetten

Zet de Monitor eerst aan, pas dan de computer.

■ MULTI-TOUCH : ProLite TH6562MTS

Deze monitor voldoet aan de DDC2B VESA-standaard (Plug&play compliant)

De Multi-touch functie wordt door Windows7 ondersteund indien de monitor middels USB met de DDC2B-compliant computer is aangesloten.

Mac OS X V10.4 en latere versies

Linux (2.6x) en latere versies

Niet ondersteund onder Windows 2000 en eerdere versies.

	Windows7^*4	Windows7^*5	Vista XP	Mac OSX Linux
Standaard muis^*1	○	○	○	○	○	○
Multi-touch opties d.m.v. uw vingers of stylus-pen ^*2	○	○	○	×	×	×
Windows7 gestures^*3	○	×	×	×	×	×

*1 Standaard muis (klik, dubbel-klik en rechts-klik)
*2 Multi-touch opties d.m.v. uw vingers of stylus-pen

(klik, sleep, selecteer, dubbel-klik, rechts-klik en visuele terugkoppeling)

*3 Windows7 Multi-touch gestures
*4 Windows 7 - Starter en Home Basic versie
*5 Windows 7 - Home Premium, Professional, Enterprise en Ultimate versies

DE MONITOR GEBRUIKEN

De iiyama LCD-monitor is voor het beste beeld ingesteld op de ONDERSTEUNDE TIMING die op pagina 37 te zien is. U kunt het beeld zelf aanpassen via de knoppen zoals hieronder is aangegeven. Voor meer details, zie pagina 28 voor SCHERMAANPASSINGEN.

① Druk op de Knop MENU om de On Screen Display functie in te schakelen. Extra menu-items kunnen worden opgeroepen met de ▲ / ▼oetsen.

Beeld Beeldmodus Standaard Contrast 88 Helderheid 43 Kleuren 55 Tint 50 Scherpte 5 Verlichting 5 ACR UIT Kleurtemp Invoerresolutie Gebruiker :Verplits Enter :Openen Exit :Sluit

② Selecteer de te wijzigen menu-optie d.m.v. de ▶ of ENTER-toets om in het betreffende menu te komen. Met de ▲ / ▼oets gaat u vervolgens naar het gewenste item.
③ Druk nogmaals op de Knop ▶ of ENTER. Gebruik de ◀ betsen om de gewenste aanpassing of instelling te maken.
④ Druk op de knop EXIT om het menu te verlaten, en de gemaakte instellingen worden automatisch opgeslagen.

Wilt u bijvoorbeeld de verticale positie aanpassen, selecteer dan het menu-item "Optie". Selecteer vervolgens "V. Posite" met de ▶ toetsen.

Gebruik vervolgens de ▲ / ▼toetsen om de instelling van de verticale positie te veranderen. De V-positie van het algehele beeldscherm verandert dan terwijl u dit doet.

Druk tenslotte op de Knop EXIT, waardoor het aanpassen stopt en de veranderingen in het geheugen worden opgeslagen.

Optie Beeldverhouding Volledig PIP UIT Videobron VGA Auto-aanpassing Klokfrequentie 16 Fase 22 H. Positie 50 V. Pos itie 50 Lichtsensor UIT Autodetectie UIT Aanraakfunctie AAN :Verpfls Enter :Openen Exit :Sluit

OPMERKING

■ De MENU / EXIT knop wordt gebruikt om naar het vorige menu item te gaan.
■ Alle veranderingen worden automatisch in het geheugen opgeslagen als de OSD verdwijnt. Schakel niet de stroom uit als u het menu gebruikt.
■ Aanpassingen voor Beeldpositie, Klok frequentie en Fase worden voor elke signaaltiming opgeslagen. Met uitzondering van deze items, hebben alle andere items slechts één instelling die van toepassing is op alle signaaltimings.

[VERGRENDELINGS MODUS] * Alleen beschikbaar voor Bedieningspaneel aan zijkant.

- Bedieningsknop:

Het blokkeren/vrijgeven van deze knop vindt plaats door gedurende 5 seconden gelijktijdig de ◀/

knop ingedrukt te houden indien er geen OSD-menu wordt getoond.

- Afstandsbediening functie:

Het blokkeren/vrijgeven van deze externe OSD-console vindt plaats door gedurende 5 seconden gelijktijdig de [MENU] en de knop ingedrukt te houden indien er geen OSD-menu wordt getoond.

- OSD-menu functie:

Het blokkeren/vrijgeven van deze functie vindt plaats door gedurende 5 seconden gelijktijdig de

▲ / ▼knop ingedrukt te houden indien er geen OSD-menu wordt getoond.

● Power aan/uit-functie:

Het blokkeren/vrijgeven van deze functie vindt plaats door gedurende 5 seconden gelijktijdig de [MENU]- en de ◀knop ingedrukt te houden indien er geen OSD-menu wordt getoond.

[IIYAMA START-LOGO]* Alleen beschikbaar voor Afstandsbediening.

Het aan/uit-zetten van deze functie vindt plaats door gedurende 3 seconden de [ENTER]-knop ingedrukt te houden indien er geen OSD-menu wordt getoond.

INHOUD VAN HET AANPASSINGSMENU

Aanpassingsitem Probleem / Optie In te drukken knoppen
Beedmodus*2Picture Mode	Standaard	Toon afbeelding en laat u beeldinstellingen wijzigen in het menu “Beeldinstellingen”.
	Levendig	Voor het weergeven van beelden van landschappen.
	Bioscoop	Voor fi Im en videomilieu.
	Gebruiker	Toont een afbeelding zoals ingesteld onder Image Settings Adjustments.
ContrastContrast	Te vaagTe intens
Helderheid*1Brightness	Te donkerTe licht
Kleuren*2Color	Te zwakTe sterk
Tint*2Tint	PaarsachtigGroenachtig
ScherpteSharpness	Te vaagTe sherp
Verlichting*3Backlight	Helderheid van back-light wordt verminderd.
ACR*3ACR	AAN	Vergroot contrast
	UIT	Normaal contrast
Kleurtemp.Color Temp.		Helder - naar blauw neigend - wit12000°K
	9300°K	Blauwachtig wit
		Roodachtig wit 6500°K
	Gebruiker	Rood	Te weinigTe veel
		Groen
		Blauw
InvoerresolutieInput Resolution	Niet van toepassing op dit model.

*1 Pas de Helderheid als u het beeldscherm in een donkere kamer gebruikt en het scherm te licht is.
*2 Alleen AV, S-Video en YPbPr ingang.
*3 Verlichting en ACR uitgeschakeld indien in Lichtsensor.
22 DE MONITOR GEBRUIKEN

Geluid Sound
Aanpassingsitem Probleem / Optie In te drukken knoppen
Volume Volume		Te zacht Te hard
Dempen Mute		AAN Het geluid tijdelijk afzetten.
		UIT Geluidsvolume terugzetten naar voorgaande niveau.
Audiobron Audio Source		Audio1 Selecteer de Audio1 input.
		Audio2 Selecteer de Audio2 input.
		Audio3 Selecteer de Audio3 input.
Luidspreker Speaker		Intern Selecteer de interne speakers.
		Extern Selecteer de externe speakers.
		Lijn-uit Selecteer de Line-out.

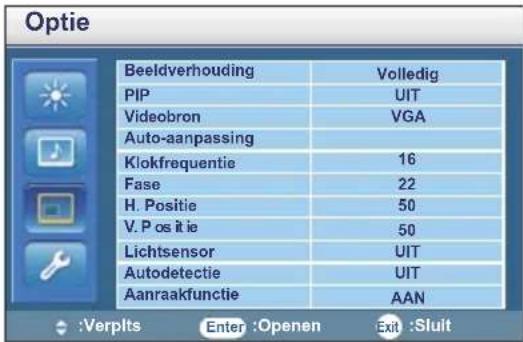

OptieOption
Aanpassingsitem Probleem / Optie In te drukken knoppen
BeeldverhoudingAspect Ratio		Volledig Volledig beeld weergave.
		Origineel Expansie van beeld met behoud van aspect ratio.
PIP *1PIP		AAN/UIT Verander de aan/uit-optie binnen de PIP-functie.
		Hoofdingang Selecteerde het VGA/YPbPr bron-signaal van het primaire scherm.
		Subingang Selecteerde het DVI/HDMI bron-signaal van het secundaire scherm.
		PIP-grootte Selecteer Groot-, Gemiddeld- of Klein-formaat t.b.v. het Secundaire scherm.
		PIP-positie Verplaats de positie van het Secundaire scherm.
VideobronVideo Source		AV Selecteer de AV ingang.
		S-Video Selecteer de S-Video ingang.
		VGA Selecteer de VGA ingang.
		YPbPr Selecteer de YPbPr ingang.
		DVI Selecteer de DVI ingang.
		OPS Niet van toepassing op dit model.
		HDMI Selecteer de HDMI ingang.
OPMERKING Als slechts een van de zeven ingangsignalen is aangesloten als bronsignaal,wordt deze automatisch geselecteerd. De functie Geselecteerde ingang is nietbeschikbaar als er geen ingangsignaal van de geselecteerde aansluiting aanwezigis of in de energiebeheermodus.
Auto - aanpassing*2,3Auto Adjustment		Beeldpositie, Klokfrequentie en Fase automatisch aanpassen.
Klokfrequentie*2Clock Frequency		Te smalTe breed
Fase*2Phase		Om knipperende tekst of regels te corrigeren.
H-Positie*2H Position		Te veel naar linksTe veel naar rechts
V-Positie*2V Position		Te laagTe hoog

Optie Option

Optie Beeldverhouding Volledig PIP UIT Videobron VGA Auto-aanpassing Klokfrequentie 16 Fase 22 H. Positie 50 V. Positie 50 Lichtsensor UIT Autodetectie UIT Aanraakfunctie AAN :Verplits Enter :Openen Exit :Sluit

Aanpassingsitem Probleem / Optie In te drukken knoppen
LichtsensorAmbient Light Sensor		HOOG De helderheid verhogen van de omgevingslicht-compensatie.
		LAAG De helderheid verminderen van de omgevingslicht-compensatie.
		UIT Lichtsensor UIT-functie.
AutodetectieAuto Detection		AAN Vindt automatisch beschikbare signal-bronnen.
		UIT Terug naar menu.
Aanraakfunctie*4Touch Feature		AAN Om de OSD te tunen deselecteert u de volgende functies:Beeldverhouding, PIP, Klokfrequentie, Fase,H-Positie, V-Positie en Display wall
		UIT Terug naar menu.

*1 PIP = Picture in Picture :
Met deze functie kunt u twee verschillende afbeeldingen weergeven.
PIP-details: Zie pagina 38 "PIP ondersteuningstabel" en "signaal-bron en resolutie in PIP-modus"
^*2 Alleen analoge ingang.
*3 Voor het beste resultaat gebruikt u de Auto installatie samen met het aanpassingspatroon. Zie pagina 28 voor SCHERMAANPASSINGEN.
*4 Alleen VGA, DVI en HDMI ingang. En, Alleen beschikbaar voor ProLite TH6562MTS.

Instelling Setting
Aanpassingsitem Probleem / Optie In te drukken knoppen
Taal Language	English	Engels	Русский	Russisch
	Français Frans		Polski Pools
	Español	Spaans		NederlandsNederlands
	Deutsch	Duits
Overscan Overscan	Niet van toepassing op dit model.
Rooster Schedule	Datum en tijd	Stelt de datum en tijd in.Jaar/Maand/Dag/Uur/Minuut/Zomer/wintertijdToont de actuele datum en tijd.Huidige datum/Huidige tijd
	Rooster	Stelt de Auto-power functie in (7 schema's)AAN(Datum)/UIT(Datum)/Videobron/Herhaal de tijd
Displaywall* Display - Wall	H-displays	Stelt het aantal schermen in, horizontale positie.
	V-displays	Stelt het aantal schermen in, vertikale positie.
	H-posite	Stelt de horizontale positie in van de scherm wand-matrix.
	V-posite	Stelt de vertikale positie in van de scherm wand-matrix.
	Frame-compensatie	AAN	Past afbeeldingen aan m.b.t. de randen t.b.v. optimale presentatie over de gehele wand-matrix.
		UIT	Terug naar menu.
Energiebesparing Power Save	Eco	Alle bron-signalen hebben toegang tot de power saving-modus, maar alleen het VGA-signaal kan de display uit standby halen, tenzij de power-knop indrukt wordt als een ander bron-signaal wordt gebruikt.
	Standaard	Alle bron-signalen kunnen de power saving-modus benaderen en de monitor uit standby halen.
	UIT	Terug naar menu.
	Alleen VGA	Alleen het VGA-signaal heeft toegang tot de Power saving-modus en haalt de display uit standby.
Monitor - id inst Monitor ID	Geef monitor unieke ID.1-255
Beeldretentie Image Retention	AAN	Toont automatisch elke 10 seconden snel bewegende patronen t.v.v. het inbranden van het LCD-scherm.
	UIT	Terug naar menu.
Auto - aanpassingAuto Adjustment		AAN Als een nieuw bron-signaal wordt gebruikt, dan wordt automatisch de positie, timing en fase aangepast.
		UIT Terug naar menu.
GeavanceerdAdvanced		Druk op de Knop ▶ .

InstellingSettingGeavanceerdAdvanced	Instelling
	StandaardwaardesOSD - infovak	AAN
	StatusTempOmgevingsli.5V Detect12V Detect 1GrebruikstijdFW - versie ONInvoerbron - VGA	StandardOFF
Aanpassingsitem Probleem / Optie In te drukken knoppen
StandaardwaardesRestore User Default	Bevestigen	Standaardwaarden worden hersteld.
	Teru	Terug naar menu.
OSD - infovakOSD Info Box	AAN	Toont de monitor-status.
	UIT	Terug naar menu.
OPMERKING Item-status:Temp: Toont de huidige temperatuur in de display.Omgevingsli: Toont de licht-waarde rondom de monitor.5V Detect: Toont de actuele 5V-waarde.12V Detect: Toont de actuele 12V-waarde.Gebruikstijd: Toont de verstreken tijd sinds de recentste inschakeling.FW versie: Toont de Firmware-versieInvoerbron - VGA: Toont het VGA bron-signaal

* De beste prestatie zou bij 2x2 zijn.
Indien de wand-matrix meer dan 3x3 zou zijn, dan adviseren wij een video-splitter te gebruiken.
VGA, RS232C en de AV-input kunnen ook doorgelust worden.

SCHERMAANPASSINGEN

Pas het beeld aan door de onderstaande procedure te volgen om zo het gewenste beeld te krijgen voor de Analoge ingang.

■ De schermaanpassingen die in deze handleiding worden beschreven zijn ontworpen om de beeldpositie in te stellen en fikkeringen of onscherp beeld tot een minimum te beperken voor de gebruikte computer.
■ De monitor is ontworpen voor de beste prestaties bij een resolutie van 1920 x 1080, en kan de beste prestaties niet leveren op resoluties van minder dan 1920 x 1080 omdat het beeld dan automatisch uitgerekt wordt om op het volledige scherm te passen. Het wordt aanbevolen tijdens normal gebruik een resolutie van 1920 x 1080 te gebruiken.
■ Tekst of regels worden onscherp of onregelmatig qua dikte als het beeld wordt uitgerekt.
■ Het is beter om de beeldpositie en frequentie rechtstreeks aan te passen via de bedieningsknoppen van de monitor dan via software of hulpprogramma's op de computer.
■ Voer de aanpassingen pas uit na een opwarmperiode van minstens dertig minuten.
■ Extra aanpassingen kunnen na de Auto-installatie nodig zijn, afhankelijk van de resolutie en signaaltiming.
■ De Auto-installatie werkt niet altijd correct als een ander beeld dan het schermaanpassingspatroon wordt weergegeven. In dit geval is handmatige aanpassing vereist.

Er zijn twee manieren om het scherm aan te passen. Eén manier is de automatische aanpassing voor Positie, Klokfrequentie en Fase. De andere manier is elke instelling handmatig aan te passen. Voer de Auto-installatie uit als de monitor wordt aangesloten op een nieuwe computer of als de resolutie is veranderd. Als na Auto-installatie het beeld fikkert of wazig is, of als het beeld niet op het scherm past, dan zijn handmatige aanpassingen nodig. Beide aanpassingen moeten worden gemaakt met het schermaanpassingspatroon (Test.bmp) dat u van de website van IIYAMA kunt halen (http://www.iiyama.com).

Pas het beeld aan door onderstaande procedure te volgen om het gewenste beeld te krijgen. Deze handleiding legt uit hoe u het beeld kunt aanpassen in Windows 95/98/2000/Me/XP/Vista/7.

① Toon het beeld op de optimale resolutie.
② Gebruik Test.bmp (schermaanpassingspatroon) als bureaubladachtergrond.

OPMERKING

■ Raadpleeg de betreffende documentatie om dit te doen.
Test.bmp is gemaakt op een resolutie van 1280 x 1024. Stel de schermpositie in als "gecentreerd" in het dialoogvenster van de wallpaper. Als u Microsoft® PLUS! 95/98 gebruikt, annuleer dan de instelling "Achtergrond uitrekken om te passen in het scherm".

[Aanpassingspatroon]

Zebra-patron Kleurenbalk Beeld

③ De Auto-adjust aanpassen.
④ Pas het beeld via onderstaande procedure handmatig aan als het beeld fikkert, onscherp is, of als het beeld niet op het scherm past na Auto-installatie.
⑤ Pas de V-Positie zodanig aan dat de boven- en onderkant van de afbeelding in het schermgebied past.


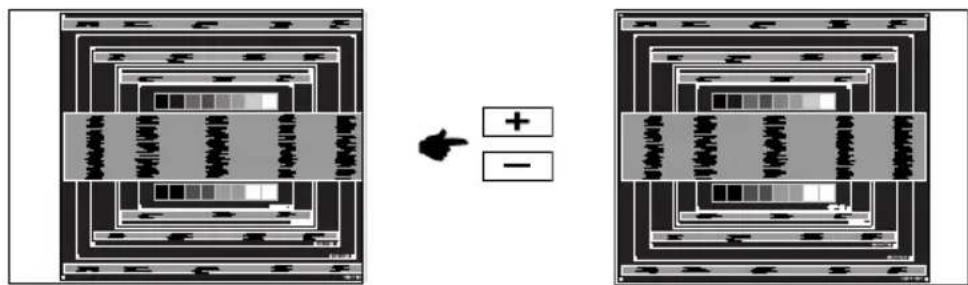

⑥ 1) Pas de H-Positie zodanig aan dat de rechterkant van de afbeelding naar de linkerrand van het schermgebied schuift.


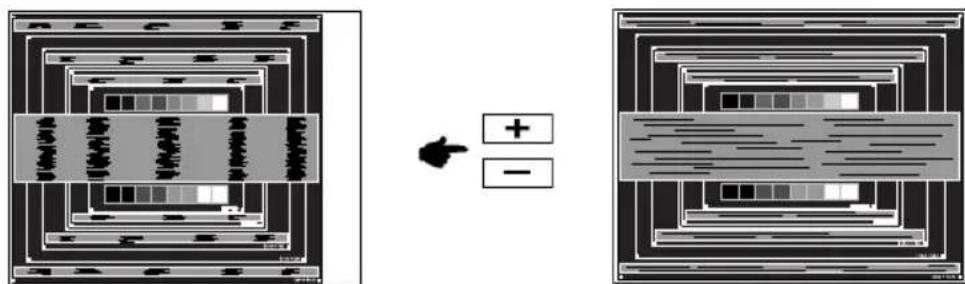

2) Rek door de Klokfrequentie aan te passen de rechterkant van de afbeelding uit naar de rechterrand van het schermgebied.

OPMERKING

■ Als de linkerkant van de afbeelding afzonderlijk verschuift van de linkerrand van het schermgebied tijdens het aanpassen van de Klokfrequentie, pas dan stappen 1) en 2) aan.
■ Een andere wijze om Klokfrequentie te wijzigen is om de verticale zig-zag lijnen in het zebrapatroon te corrigeren.
■ Het beeld kan knipperen tijdens het aanpassen van de Klokfrequentie, H-Beeldpositie en V-Positie.
In het geval dat de afbeelding groter of kleiner is dan het schermgebied nadat de Klokfrequentie is aangepast, dan herhaalt u de stappen vanaf ③.

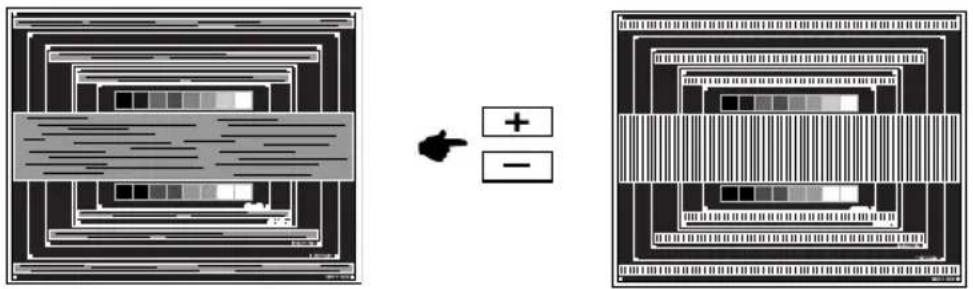

⑦ Pas de Fase aan om horizontale golfruis, knippering of wazig beeld in het zebrapatroon te corrigeren.

In het geval dat een deel van het scherm blijft knipperen of wazig blijft, dan herhaalt u stappen ⑥ en ⑦ omdat de Klokfrequentie wellicht niet correct is aangepast. Als het beeld blijft knipperen of wazig blijft, zet dan de vernieuwingsfrequentie van de computer lager (op 60Hz) en herhaal de stappen vanaf ③.
■ Pas de H-Positie aan indien na de Fase-wijziging de horizontale positie tijdens het aanpassen verschuift.

⑧ Pas de Helderheid en Kleur aan om het gewenste beeld te krijgen, maar doe dit pas nadat Klokfrequentie en Fase zijn aangepast. Herstel uw favoriete achtergrond.

ENERGIEBEHEER

De energiebeheerfunctie van dit product voldoet aan de vereisten van VESA DPMS. Indien geactiveerd, vermindert het automatisch onnodige stroomconsumptie van de monitor als de computer niet gebruikt wordt.

Wilt u deze functie gebruiken, dan dient de monitor te worden aangesloten op een computer die voldoet aan VESA DPMS. De wijze waarop energiebeheer van de monitor functioneert wordt hieronder beschreven. De energiebeheerfunctie, waaronder tijdinstellingen, wordt ingesteld door het besturingssysteem. Kijk in de handleiding van het besturingssysteem over de instellingen hiervan.

■ Energiebeheermodus

Als de H-sync / V-sync / H en V syncsignalen van de computer zijn uitgeschakeld, schakelt de monitor de Energiebeheermodus in waardoor het stroomverbruik wordt beperkt tot minder dan 1W. Het scherm springt op zwart. Als het toetsenbord of muis worden gebruikt verschijnt het beeld na enkele seconden weer uit de Energiebeheermodus.

OPMERKING

■ Zelfs in de energieeheermodus verbruikt de monitor electriciteit. Zet de monitor uit met de aan/uit-knop als deze niet wordt gebruikt, zoals 'snachts en in het weekend, om onnodig stroomverbruik tegen te gaan.

■ Het is mogelijk dat het videosignaal van de computer is ingeschakeld, zelfs als het H of V syncsignaal zijn uitgeschakeld. In dit geval werkt ENERGIEBEHEER wellicht niet correct.

PROBLEMEN OPLOSSEN

Als de monitor niet juist functioneert, moet u de onderstaande punten in de genoemde volgorde doornemen om te zien of een mogelijke oplossing wordt genoemd.

1. Verricht de afstellingen die staan beschreven in GEBRUIK VAN DE MONITOR, afhankelijk van het probleem dat u ondervindt. Als de monitor geen beeld geeft, zie punt 2.
2. Raadpleeg de volgende overzichten als u geen passend afstellingsonderdeel vindt in GEBRUIK VAN DE MONITOR of als het probleem aanhoudt.
3. Als u een probleem ondervindt dat niet in de overzichten wordt beschreven of als u het probleem niet aan de hand van de overzichten kunt oplossen, moet u de monitor niet langer gebruiken en moet u contact opnemen met uw dealer of met iiyama voor verdere assistentie.

Probleem Controlepunt

① Geen beeld. □ Is het netsnoer goed aangesloten?
□ Staat de Power-schakelaar op ON?
□ Staat er spanning op het stopcontact ? Controleer dit met een ander apparaat.
□ Als de blanco schermbeveiliging actief is, moet u het toetsenbord of de muis aanraken.
□ IVerhoog het Contrast en/of de Helderheid.
□ Is de computer ingeschakeld?
□Is de signaalkabel goed aangesloten?
□ Valt de signaaltiming van de computer binnen de specificatie van de monitor?
□Als de monitor in de energiebeheer-modus staat, moet u het toetsenbord of de muis aanraken.

② Het scherm is niet □Is de signaalkabel goed aangesloten?
gesynchroniseerd.
□ Valt de signaaltiming van de computer binnen de specificatie van de monitor?
□ Valt het video-uitgangsniveau van de computer binnen de specificatie van de monitor?

③ De schermpositie bevindt zich niet in het midden. □Valt de signaaltiming van de computer binnen de specificatie van de monitor?

④ Het scherm is te □ Valt het video-uitgangsniveau van de computer binnen de specificatie helder of te donker. van de monitor?

⑤ Het scherm trilt. □ Valt het voltage binnen de specifi catie van de monitor?

□ Valt de signaaltiming van de computer binnen de specificatie van de monitor?

⑥ Geengeluid. □ De audio-apparatuur (computer enz.) staat AAN.

□ De audiokabel is op de juiste wijze aangesloten.

□Zet het geluid harder.

□De Mute-functie is UIT.

□Het audio-uitvoerniveau van de audioapparatuur komt overeen met despecifi caties van de monitor.

⑦ Het geluid staat □Het audio-uitvoerniveau van de audioapparatuur komt overeen met tehard of te zacht. despecifi caties van de monitor.

⑧ Er is een vreemdgeluid □ De audiokabel is op de juiste wijze aangesloten. te horen.

⑨ Het touch scherm □Zit de USB-kabel stevig in de connector?

□ Heeft u de "Touch screen"-driver geïnstaleerd?

⑩ De touch-positie □Heeft u de juiste set up van de kalibratie-functie gekozen? veranderd niet.

32 PROBLEMEN OPLOSSEN

RECYCLE-INFORMATIE

Voor betere milieubescherming te schikken gelieve uw monitor niet.

Gelieve te bezoeken onze website: www.iiyama.com/recycleer voor monitor recycling.

BIJLAGE

Design en specificaties kunnen vooraf en zonder opgaaf van reden gewijzigd worden.

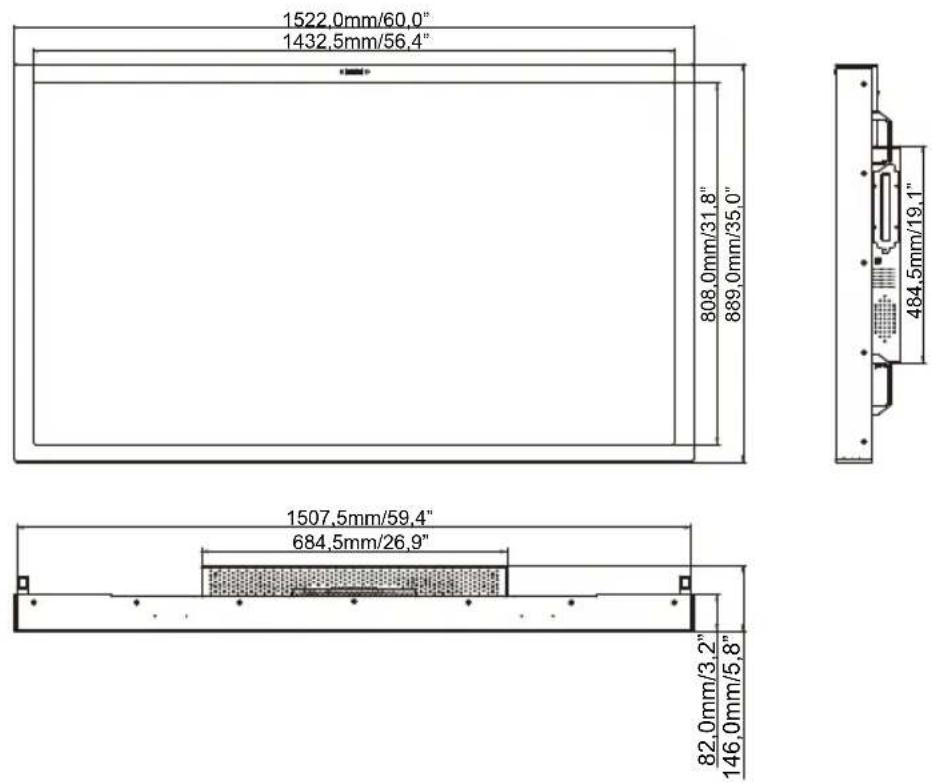

SPECIFICATIES : ProLite TH6562MTS

Touch-Scherm	Technologie	Optisch
	Licht doorlatendheid	88%
	Communicatie system	USB seriële overdracht
Afmeting Categorie 65"
Lcd-scherm	Besturingssysteem a-Si TFT Active Matrix
		Diagonaal: 65" (164cm)Afmeting
	Pixelafstand	0,744mm H × 0,744mm V
	Helderheid	440cd/m2(Standaard: Met Touch Paneel)
	Contrastverhouding	5000 : 1 (Standaard: Met Touch Paneel)
	Inkijkhoek Horizontaal: 178 graden, verticaal: 178 graden (Standaard)
	Reactietijd	8ms (Standaard: Grijs tot Grijs)
Aantal kleuren		Ongeveer 1,073G
Synchronisatiefrequentie		Analoog: Horizontaal: 23,0-92,0kHz, verticaal: 56-85HzDigital: Horizontaal: 23,0-92,0kHz, verticaal: 50-85Hz
Maximale resolutie 1920 × 1080, 2,1 MegaPixels
Ingangsaansluiting D-Sub mini		15 pin, DVI-D 24pin, HDMI
Ingangsaansluiting (Video)		RCA, S-Video
Seriële poort		RS-232C In/Out
Plug & Play VESA DDC2B		TM
Ingang synchronisatiesignaal A parte sync:TTL, Positief of Negatief
Ingang videosignaal		Analoog: 0.7Vp-p (Standaard), 75Ω, PositiefDigital: DVI (Digital Visual Interface standaard Rev. 1,0) compatibleDigital: HDMI
Ingang audio-aansluiting mini jack, RCA(L/R) x2
Ingang Component aansluiting		RCA(Video/L/R)
Ingang audiosignaal Maximaal		0,5Vrms
Uitgang aansluiting		D-Sub mini 15 pin
Uitgang aansluiting (Video)		RCA
Uitgang audio-aansluiting RCA(L/R) x2
Luidsprekers		Intern:12W×2 (stereo luidsprekers), Extern Luidsprekers jack:12Wx2
Maximum schermformaat 1428		48mm W × 803,52mm H / 56,2" W × 31,6" H
Stroombron 100-240VAC, 50/60Hz, 6A
		550W standaard, in Energiebeheermodus: 0,5W maximumEnergie
Afmetingen / gewicht		1522,0 × 889,0 × 146,0mm / 59,9 × 35,0 × 5,8 " (B×H×D), 71,0kg / 156,5lbs
Omgevingsvariabelen		Gebruik : Temperatuur 0 tot 40°C / 32 tot 104°FVochtigheidsgraad 85% (geen condensatie)Opslag : Temperatuur -20 tot 60°C / 4 tot 140°FVochtigheidsgraad 85% (geen condensatie)
Goedkeuringen		CB, CE, TÜV-Bauart

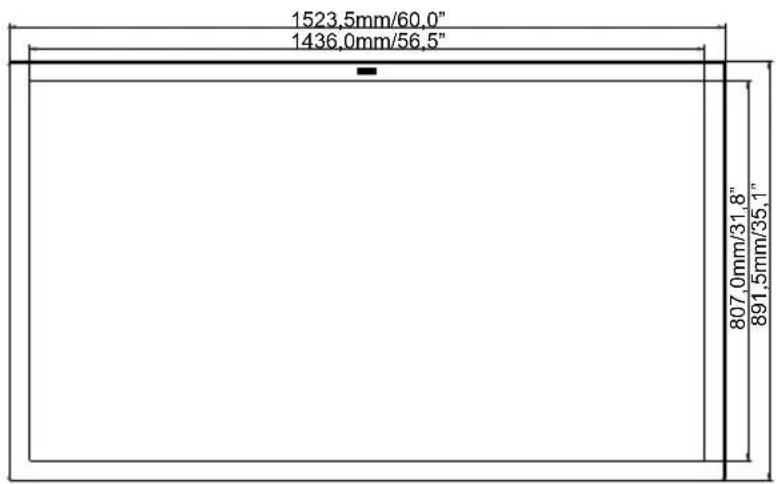

SPECIFICATIES : ProLite LH6562S

Afmeting Categorie 65"
Lcd-scherm	Besturingssysteem a	-Si TFT Active Matrix
		Diagonaal: 65" (164cm)Afmeting
	Pixelafstand	0,744mm H × 0,744mm V
	Helderheid	500cd/m^2 (Standaard)
	Contrastverhouding	5000 : 1 (Standaard)
	Inkijkhoek Horizontaal	178 graden, verticaal: 178 graden (Standaard)
	Reactietijd	8ms (Standaard: Grijs tot Grijs)
Aantal kleuren		Ongeveer 1,073G
Synchronisatiefrequentie		Analoog: Horizontaal: 23,0-92,0kHz, verticaal: 56-85Hz Digitaal: Horizontaal: 23,0-92,0kHz, verticaal: 50-85Hz
Maximale resolutie 1920 × 1080, 2,1 MegaPixels
Ingangsaansluiting D-Sub mini 15 pin, DVI-D 24pin, HDMI
Ingangsaansluiting (Video) RCA, S-Video
Serièle poort		RS-232C In/Out
Plug & Play VESA DDC2B		TM
Ingang synchronisatiesignaal Aparte sync:TTL, Positief of Negatief
Ingang videosignaal		Analoog: 0.7Vp-p (Standaard), 75 Ω, Positief Digitaal: DVI (Digital Visual Interface standaard Rev. 1,0) compatible Digitaal: HDMI
Ingang audio-aansluiting mini jack, RCA(L/R) x2
Ingang Component aansluiting		RCA(Video/L/R)
Ingang audiosignaal Maximaal 0,5Vrms
Uitgang aansluiting		D-Sub mini 15 pin
Uitgang aansluiting (Video)		RCA
Uitgang audio-aansluiting RCA(L/R) x2
Luidsprekers		Intern:12W×2 (stereo luidsprekers), Extern Luidsprekers jack:12W×2
Maximum schermformaat 1428		48mm W × 803,52mm H / 56,2" W × 31,6" H
Stroombron 100-240VAC, 50/60Hz, 5,5A
		550W standaard, in Energiebeheermodus: 1W maximumEnergieve
Afmetingen / gewicht		1523,5 × 891,5 × 125,0mm / 60,0 × 35,1 × 4,9 " (B×H×D), 53,8kg / 118,6lbs
Omgevingsvariabelen		Gebruik : Temperatuur 0 tot 40°C / 32 tot 104°FVochtigheidsgraad 85% (geen condensatie)Opslag : Temperatuur -20 tot 60°C / 4 tot 140°FVochtigheidsgraad 85% (geen condensatie)
Goedkeuringen		CB, CE, TÜV-Bauart

OPMERKING

* Audio apparatuur zijn niet aangesloten.

jik*

■ProLite TH6562MTS

■ProLite LH6562S

*1 geeft de ondersteunde timing weer.

*2 480i houdt het volgende in: 480i@60Hz(YPbPr).

*3 576i houdt het volgende in: 576i@60Hz(YPbPr).

Picture in Picture overzicht

Ondersteunt bron-signaal en resolutie in de PIP-modus

* geeft de ondersteunde timing weer.
