MODE D'EMPLOI Vision Master 1451 IIYAMA

“POWER MANAGEMENT”................................................... CONNEXION DU MONITEUR................................................ DEPANNAGE.............................................................................. ANNEXE....................................................................................... MODE DE PRÉRÉGLAGE..................................................... AFFECTATION DES BROCHES............................................ SERVICE CLIENT................................................................. CARACTERISTIQUES TECHNIQUES...................................... Merci d’avoir choisi un produit iiyama Vision Master. Ce petit manuel contient toutes les informations nécessaires à l’utilisation du moniteur. Prières de le lire attentivement avant d’allumer le moniteur. Conserver ce manuel pour toute référence ultérieure. POUR LES UTILISATEURS DE WINDOWS 95/98/ME/2000...

Ce moniteur couleur est conforme aux spécifications des directives EC 89/336/EEC, aux directives EMC sur les basses tensions 73/23/EEC et l’amendement 93/68/EEC. La sensibilité électromagnétique a été choisie à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d’industrie légère et d’entreprises de petite taille, à l’intérieur aussi bien qu’à l’extérieur des immeubles. Tout lieu d’utilisation devra se caractériser par sa connexion à un système public d’alimentation électrique basse tension. n Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis. n Toutes les marques de fabrique utilisées dans ce mode d’emploi appartiennent à leurs propriétaires respectifs. n En tant que partenaire du programme E NERGY STAR

, iiyama a déterminé que ce produit répondait aux directives pour l’économie d’énergie édictées par E NERGY STAR

AVERTISSEMENT MISE HORS TENSION DU MONITEUR EN CAS DE FONCTIONNEMENT ANORMAL En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR LE BOITIER

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d’incendie ou de chocs électriques. NE PAS INTRODUIRE D’OBJETS DANS LE MONITEUR N’insérez pas d’objets solides ou liquides tel que de l’eau à l’intérieur du moniteur. En cas d’accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L’utilisation du moniteur avec un objet logé à l’intérieur peut engendrer un incendie, un choc électrique ou des dommages . INSTALLER LE MONITEUR SUR UNE SURFACE PLANE ET STABLE Le moniteur peut blesser quelqu’un s’il tombe ou s’il est lancé. NE PAS UTILISER SON MONITEUR PRES DE L’EAU N’utilisez pas le moniteur à proximité d’un point d’eau pour éviter les éclaboussures, ou si de l’eau a été répandue dessus cela peut engendrer un incendie ou un choc électrique.

UTILISER LA TENSION SECTEUR SPECIFIEE

Assurez-vous que le moniteur fonctionne à la tension d’alimentation secteur spécifiée. L’utilisation d’une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électique.

PROTECTION DES CABLES

Ne pas tirer ou plier les câbles d’alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.

CONDITIONS CLIMATIQUES DEFAVORABLES

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

CONSIGNES DE SECURITE

INSTALLATION Pour prévenir les risques d’incendie, de chocs électriques ou de dommages, installez votre moniteur à l’abri de variations brutales de températures et évitez les endroits humides, poussiéreux ou enfumés. Vous devrez également éviter d’exposer votre moniteur directement au soleil ou tout autre source lumineuse. NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE Le moniteur peut basculer et causer des blessures s’il n’est pas convenablement installé. Vous devez également vous assurez de ne pas placer d’objets lourds sur le moniteur, et qu’aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec ATTENTION

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d’éviter tout risque d’incendie. Pour assurer une circulation d’air suffisante, installer le moniteur à 10 cm environ du mur. Ne jamais utiliser le moniteur sans son socle afin de ne pas obstruer les fentes de ventilation situées sous le boîtier. La dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d’incendie et de dommages. L’utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou retourné ou bien sur un tapis ou un matériau mou peut également entraîner des dommages. DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR Lorsque vous déplacez le moniteur, éteignez-le, débranchez-le et assurez vous que le câble vidéo soit déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique. Nous recommandons la présence de deux personnes pour manipuler le moniteur.

DEBRANCHEZ LE MONITEUR

Afin d’éviter les accidents, nous vous recommandons de débrancher votre moniteur s’il n’est pas utilisé pendant une longue période. TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE Débrancher le câble d’alimentation ou le câble de signal en tirant sur la prise. Ne jamais tirer le câble par le cordon car cela peut engendrer un incendie ou un choc électrique. NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique. NE PLACEZ PAS DE DISQUETTE PRES DU MONITEUR Les données d’enregistrements magnétiques tels que les disquettes peuvent disparaître si elles sont placées sur ou près du moniteur notamment lors de la démagnétisation dont le circuit produit un puissant et bref champ magnétique. LORS DE L’INSTALLATION DU MONITEUR SUR VOTRE ORDINATEUR Assurez-vous que l’ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.

RECOMMANDATIONS D’USAGE

Pour prévenir toute fatigue visuelle, n’utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimum, positionnez l’écran juste au dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d’utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l’écran peut entraîner une fatigue de l’œil.

INFLUENCE DES CHAMPS MAGNETIQUES

Installer le moniteur à l’écart (environ 2 mètres, voir plus..) de tous champs magnétiques produits par des téléviseurs, Hauts parleurs etc…Le moniteur peut fonctionner bruyamment ou afficher une image déformée sous l’effet des interférences provenant d’autres appareils et à long terme détérioré le tube cathodique. AUTRESFRANCAIS SERVICE CLIENT NOTE ENTRETIEN Pour ôter des tâches (telles que les traces de doigts) fixées sur l’écran, nous vous recommandons d’utiliser un tissu très fin propre. Le tube cathodique est protégé par un revêtement antireflet et antistatique. Ne rayez pas ou n’accrochez pas le tube avec des objets rugueux, car cela pourrait endommager le revêtement.

NOTE Si vous devez retourner votre matériel et que vous ne possédez plus votre emballage d’origine, merci de contacter votre revendeur ou le service après vente d’iiyama pour conseil ou pour remplacer l’emballage. AVERTIS- SEMENT Si vous renversez n’importe quel objet solide ou liquide tel que de l’eau à l’intérieur du moniteur, débranchez immédiatement le câble d’alimentation et contactez votre revendeur ou le service technique iiyama. ATTENTION Pour des raisons de sécurité, éteindre et débrancher le moniteur avant de le nettoyer. L’utilisation des solvants suivants est à proscrire pour ne pas endommager le boîtier et le tube cathodique: Diluant Essence Nettoyants abrasifs Nettoyants en atomiseur Cire Solvants acides ou alcalins Eliminer les tâches à l’aide d’un chiffon légèrement humide et d’un détergent doux, puis essuyer le boîtier à l’aide d’un chiffon sec et propre. BOITIER TUBE CATHODIQUE

FONCTIONS Affichage net et clair pour Windows

ou Macintosh Supporte une résolution maximum de 1600×1200 Conforme au Plug & Play Windows

et VESA DPMS) Boîtier compact permettant un gain de place Ergonomie: approuvé TCO ’99 et MPR 2 ACCESSOIRES Les accessoires suivants doivent être livrés avec le Vision Master. Assurez vous que ces éléments sont inclus avec le moniteur. Câble d’alimentation* Socle

4 AVANT D’UTILISER LE MONITEUR

Supporte un taux de rafraîchissement jusqu’à 85Hz à une résolution de 1280×1024

• UTILISATION EN 120V. La puissance nominale du câble fourni est de 10A / 125V. En cas d’utilisation à une tension supérieure, utiliser un câble d’alimentation ayant une puissance nominale de 10A / 250V.

POUR LES UTILISATEURS DE WINDOWS 95/98/ME/2000

Les fichiers d’information du moniteur pour Windows 95/98/Me/2000 peuvent être obtenu sur Internet en vous connectant sur l’adresse: http://www.iiyama.fr

NOTE Pour plus d’information comment télécharger les drivers de votre moniteur, veuillez vous connectez sur un des sites internet liste ci-dessous.FRANCAIS

Installez le moniteur sur une surface stable et plane. Le moniteur peut basculer et causer des blessures ou dommages, si il n’est pas convenablement installé.

Le monitor est conçu pour être utilisé avec un pied rotatif. Assurez-vous que le pied est bien installé avant d’utiliser le moniteur.

Débranché le moniteur avant l’installation pour éviter tous chocs électriques ou dommages.

Assurez-vous que l’interrupteur du moniteur est sur off.

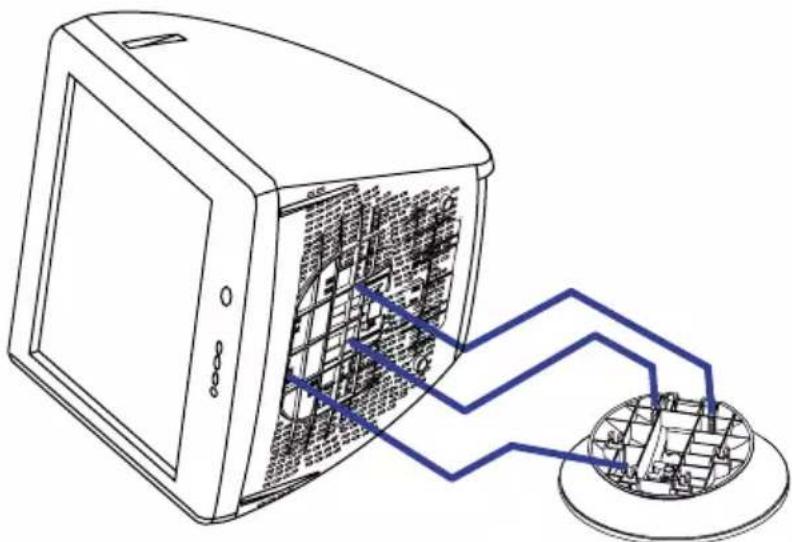

Repérer les cavités situées au bas de la face avant du moniteur.

Insérez les chevilles situées sur la socle dans ces cavités. Poussez la socle vers l’avant jusqu’à ce que la socle arrive en buté. ATTENTION

Pour retirer la socle, maintenez le fond de la socle, puis poussez-la vers l’extérieur.

Posez avec précaution le moniteur sur un de ses côtés ou mettez-le à l’envers.

Ne pas donner des chocs trop forts au moniteur, cela peut engendrer des dommages.FRANCAIS

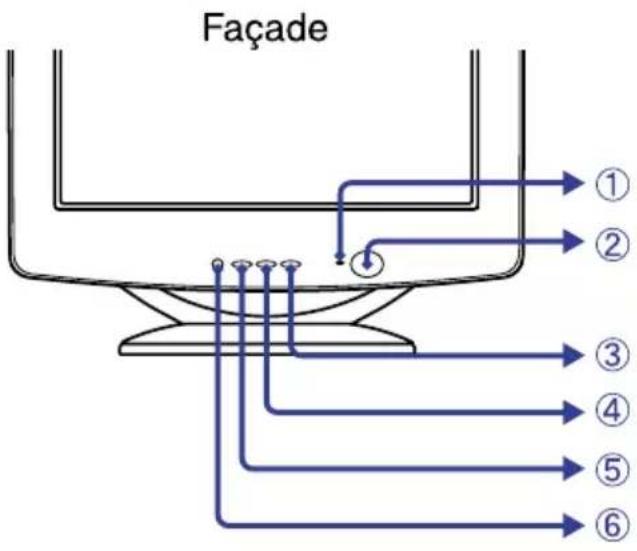

Voyant d’alimentation

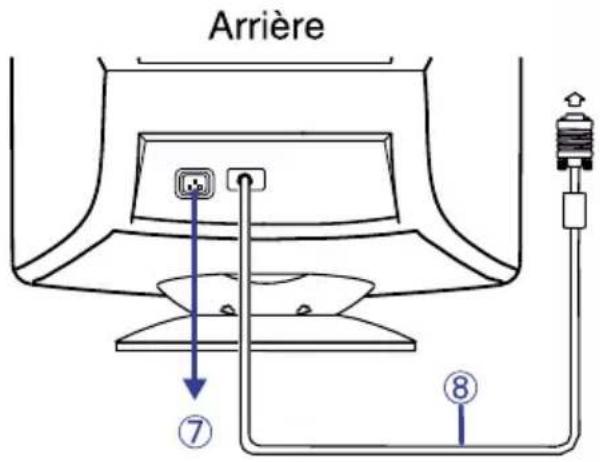

Prise d’alimentation secteur (AC IN)

Câble de signal pour connexion D-Sub (Fixe)FRANCAIS

S’assurer que l’ordinateur et le moniteur sont éteints.

CONNEXION DU MONITEUR

Brancher l’ordinateur au moniteur à l’aide du câble de signal (Se reporter à la section AFFECTATION DES BROCHES page 13) Connectez d’abord le câble d’alimentation au moniteur puis sur la prise électrique. Le câble de signal peut varier en fonction du type d’ordinateur utilisé. Une connexion incorrecte risquerait d’endommager sérieusement le moniteur et l’ordinateur. Le câble fourni avec le moniteur est un connecteur 15 broches au standard D-Sub. Si un câble spécial est recquis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama. Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l’adaptateur recquis. S’assurer que les connecteurs du câble de signal sont correctement serrés.

Le iiyama Vision Master a été pré-réglé en usine conformément aux paramètres de signaux indiqués à la section MODE DE PRÉRÉGLAGE en page 13. S’il s’avère nécessaire d’effectuer un réglage supplémentaire de l’image, procéder de la manière suivante:

s ajustements pour la Taille, Position, Coussin, Trapèze, Repère De Balance, Parallélogramme et Moiré sont sauvegardés pour chaque fréquence de signal. A l’exception de ces ajustements, tous les autres ajustements tels que Contraste, Luminosité, Couleur et Rotation n’ont q’un seul réglage qui s’applique sur toutes les fréquences de signal. L’affichage sur écran disparaît quelques secondes après avoir relâché la touche. Le Bouton Exit peut être utilisé également pour fermer la fenêtre OSD.

Les données de réglage sont automatiquement sauvegardées dans la mémoire lorsque l’affichage sur écran disparaît. Evitez d’éteindre le moniteur pendant cette procédure. Par exemple, pour régler la position vertical de l’écran, sélectionner (Centrage V) dans le Menu principal àl’aide des Touches +/–.

Une échelle rouge d’ajustement apparaîtra quand vous appuyez sur la Touche Menu. Il est alors possible de régler la position vertical de l’écran à l’aide des Touches +/–. Référez-vous au MENU DES PARAMETRES DE REGLAGE dans les prochaines pages pour plus d’informations.

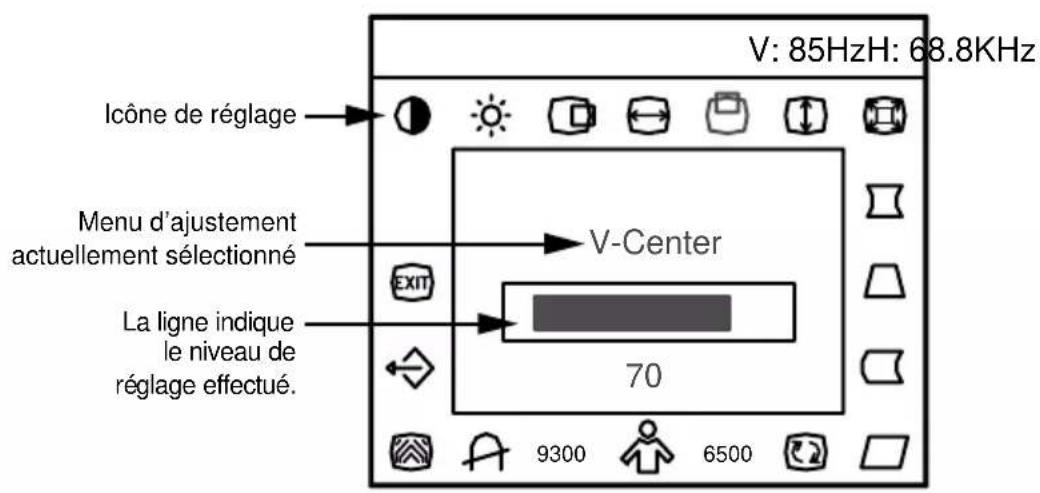

Le Menu principal apparaît sur l’écran lorsqu’on appuie sur la Touche Menu.

Icône de réglageMenu d’ajustementactuellement sélectionnéLa ligne indiquele niveau de réglage effectué.

Contraste: Appuyez sur le Touche Contraste / +. Luminosite:Appuyez sur le Touche Luminosite / –.

Parallélogramme) MENU MENU MENU MENU MENU V-Size (Taille V) Menu Problème / Option Touche correspondanteMenu Problème Option Touche correspondante Le réglage dans la fonction couleur utilisateur est changé à 6500K ou 9300K quand vous effectuez cette opération. NOTE Le moniteur est automatiquement démagnétisé à chaque mise sous tension. On observe cependant parfois des variations de couleur lorsqu’on déplace ou que l’on tourne le moniteur. Dans ce cas, essayez d’abord l’ajustement d’inclinaison. Si le problème persiste, sélectionner la fonction Degauss. Ne pas répéter continuellement cette procédure. Attendre au moins 30 minutes avant de démagnétiser à nouveau le moniteur. La démagnétisation s’accompagne d’un tremblement de l’image et d’un bruit sourd. Ceci est normal et n’indique pas un problème. NOTE Le Moiré est le résultat d’interférences entre le format phosphorescent et le signal vidéo. Dans certains cas, vous pouvez trouver que le moiré se voit beaucoup. Appuyez sur le MENU et sélectionnez le réglage de réduction de moiré. Veuillez ajuster le niveau à la condition optimale. Un paramètre trop élevé fera trembler l’image. NOTE Fermez la fenêtre OSD. Restauration des données pré-réglées en usine. Appuyez sur Rappel pour rétablir les réglages d’usine du moniteur. NOTE Bouton Exit peut être également utilisé. NOTEFRANCAIS NOTE

Il est possible que le signal vidéo provenant de l’ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absente. Dans ce cas, l’ECONOMISEUR D’ENERGIE peut ne pas fonctionner normalement. Le moniteur continue à consommer de l’électricité même en mode d’économie d’énergie. Il est recommandé d’éteindre le moniteur lorsque celui-ci n’est pas utilisé, pendant la nuit et les week-ends afin d’éviter toute consommation inutile d’électricité.

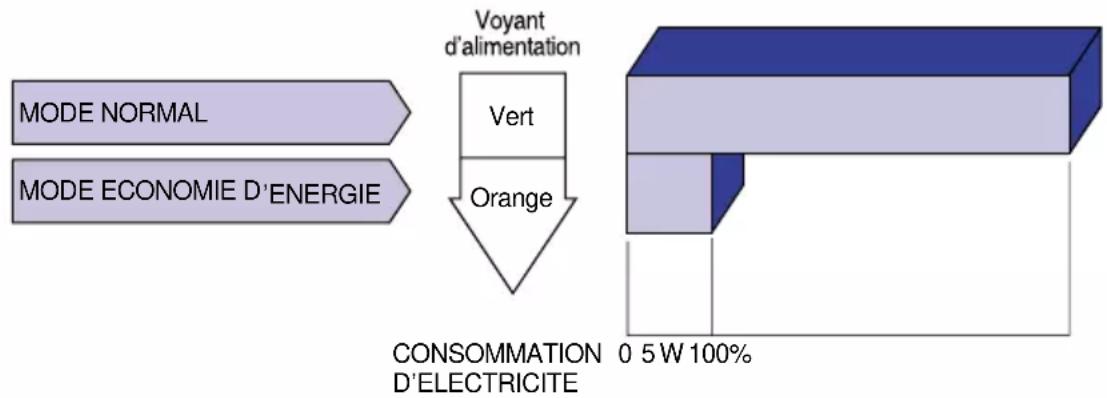

SYSTEME D’ECONOMIE D’ENERGIE “POWER MANAGEMENT” Le système d’économie d’énergie de ce produit est conforme aux normes ENERGY STAR

et VESA DPMS. Il permet de réduire automatiquement la consommation d’énergie du moniteur lorsque l’ordinateur ne fonctionne pas de manière active. Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d’économie d’énergie disponible comme décrit ci-dessous. Les réglages requis, incluant le paramétrage de mise en veille, doivent être établis à partir de I’ordinateur. Mode Economie d’Energie Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l’ordinateur sont inactifs, le moniteur entre en Mode Economie d’Energie, ce qui réduit la consommation électrique à moins de 5W. L’écran devient noir, et le voyant d’alimentation passe orange. En Mode Economie d’Energie, I’écran réapparaît instantanément dès que I’on touche le clavier ou la souris. 0 5 W 100% CONSOMMATION D’ELECTRICITE Vert Orange MODE NORMAL

Rechercher la présence immédiate de champs magnétiques de type téléviseur, hauts-parleurs etc. Les éloigner de la zone du moniteur ou changer la position/direction du moniteur. La tension d’alimentation est-elle dans la plage de valeurs du moniteur ? Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ? La correction du moiré fonctionne correctement.

Le câble d’alimentation est-il correctement branché ? L’interrupteur marche-arrêt est-il sur ON ? Vérifier à l’aide d’un autre appareil que la prise secteur fonctionne.

Si l’économiseur d’écran est activé, toucher la souris ou l’écran. Augmenter le Contraste et/ou la Luminosite. L’ordinateur est-il allumé ? Le câble de signal est-il correctement branché ? Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ? Le câble de signal est-il correctement branché ? Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ? Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs du moniteur ?

Si le moniteur est en mode Economie d’énergie, toucher la souris ou l’écran.

DEPANNAGE En cas de dysfonctionnement du moniteur, procéder dans l’ordre aux contrôles suivants. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Se reporter aux tableaux suivants si l’on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste. Si vous recontrez un problème qui n’est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d’utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d’assistance. Problème L’image n’apparaît pas (Le voyant d’alimentation ne s’allume pas) (Le voyant d’alimentation est vert) (Le voyant d’alimentation est orange) L’écran n’est pas synchronisé L’écran n’est pas centré L’écran est trop lumineux ou trop sombre. L’écran tremble Contrôle L’ordinateur est-il allumé ? Le câble de signal est-il correctement branché ? Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ? Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ? Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs du moniteur ? L’écran peut être trop lumineux en raison d’un écart avec le niveau de sortie vidéo de l’ordinateur. Dans ce cas, ajustez le Contraste. NOTE La mire test bar couleur ou couleur unique est affiché à l’écran quand vous mettez sous tension le moniteur avec un câble signal non connecté ou pas de signal de votre PC. DEPANNAGE 11FRANCAIS 12 ANNEXE Pré-réglés en usine: 8 100-240V c.a., 50/60Hz, 2,5A 130W maximum en mode d’utilisation normal Mode Economie d’Energie: 5W au maximum Plug & Play

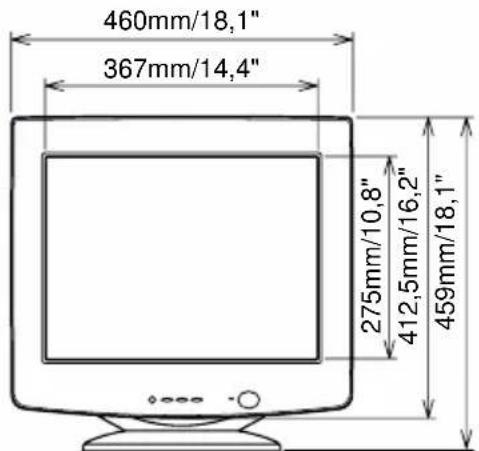

Tube cathodique 19" (18,0" / 45,7cm visible), Taille du point: 0,26mm (Horizontal: 0,22mm, Vertical: 0,13mm), tube plat coins carrés, déviation 90°, phosphore courte persistence, revêtement antireflet et antistatique Fréquence de synchronisation Bande passante Horizontal: 30,0-96,0kHz, Vertical: 50-160Hz 200MHz dot clock Connecteur d’entrée Mini connecteur secondaire D 15 broches Signal de synchronisation Sync. séparée: TTL, Positif ou négatif Signal vidéo Analogique: 0,7Vp-p (standard), 75Ω, Positif Emplacements de mémoire Programmables par l’utilisateur: 20 maximum Taille écran standard 346mm LA × 260mm H / 13,6" LA × 10,2" H Alimentation Puissance absorbée Dimensions, Poids net 460 × 459 × 460,5mm / 18,1 × 18,1 × 18,1" (LA × H × P), 18kg / 39,7lbs Angle d’inclinaison / rotation Droit / Gauche: 90 degrés, Vers le haut: 10 degrés, Vers l’avant: 5 degrés Conditions de fonctionnement Homologation Résolution recommandée 1280 × 1024 à 85Hz CARACTERISTIQUES TECHNIQUES ANNEXE TCO ’99, MPR 2, CE, TÜV-GS, PTB, FCC-B, UL, CSA, DHHS, Department of Health (Canada) Utilisation: Température de 0 à 35°C / 32 à 95°F Taux d’humidité entre 10 et 80% (sans condensation) Stockage: Température de -20 à 60°C / -4 à 140°F Taux d’humidité entre 5 et 90% (sans condensation) 460mm/18,1"367mm/14,4" 275mm/10,8" 412,5mm/16,2" 459mm/18,1" 460,5mm/18,1"FRANCAIS

Le tableau suivant contient les paramètres des modes préréglés en usine. Il peut s’avérer nécessaire de modifier les paramètres réglés en usine dans la mesure où la synchronisation des signaux varie en fonction des différentes cartes graphiques utilisées.

AFFECTATION DES BROCHES

Mini connecteur secondaire D 15 broches Broche Signal d’entrée Broche Signal d’entrée Vidéo rouge Vidéo vert Vidéo bleu Terre vidéo rouge Terre vidéo vert Terre vidéo bleu Terre Terre Données (SDA) * Sync H Sync V / Horloge V * Horloge (SCL) *
