GEBRUIKSAANWIJZING GHB990IX Glem Gas

ALGEMEEN Lees aandachtig de inhoud van deze handleiding. Hierin staan belangrijke aanwijzingen voor een veilige installatie, gebruik en onderhoud. Bewaar de handleiding om die later te kunnen raadplegen. Het toestel werd ontworpen in een versie voor afzuiging (evacuatie van de lucht naar buiten - Afb.1B) en voor filtering (recirculatie van de lucht binnen - Afb.1A) of met externe motor (Afb.1C). VEILIGHEIDSVOORSCHRIFTEN

1. Opletten indien tegelijkertijd

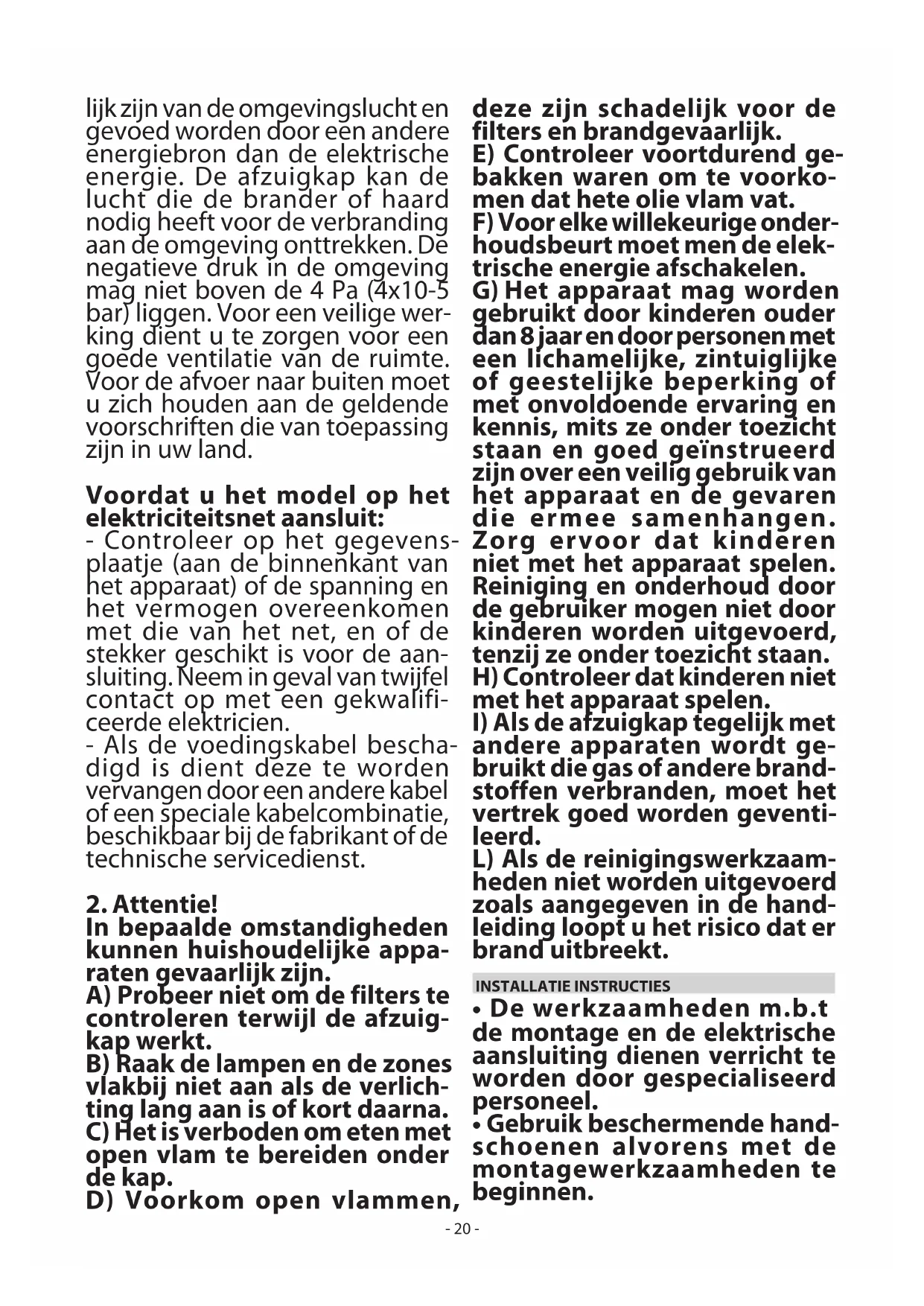

een afzuigkap en een brander of haard functioneren die afhanke-- 20 - lijk zijn van de omgevingslucht en gevoed worden door een andere energiebron dan de elektrische energie. De afzuigkap kan de lucht die de brander of haard nodig heeft voor de verbranding aan de omgeving onttrekken. De negatieve druk in de omgeving mag niet boven de 4 Pa (4x10-5 bar) liggen. Voor een veilige wer- king dient u te zorgen voor een goede ventilatie van de ruimte. Voor de afvoer naar buiten moet u zich houden aan de geldende voorschriften die van toepassing zijn in uw land. Voordat u het model op het elektriciteitsnet aansluit: - Controleer op het gegevens- plaatje (aan de binnenkant van het apparaat) of de spanning en het vermogen overeenkomen met die van het net, en of de stekker geschikt is voor de aan- sluiting. Neem in geval van twijfel contact op met een gekwalifi- ceerde elektricien. - Als de voedingskabel bescha- digd is dient deze te worden vervangen door een andere kabel of een speciale kabelcombinatie, beschikbaar bij de fabrikant of de technische servicedienst.

In bepaalde omstandigheden kunnen huishoudelijke appa- raten gevaarlijk zijn. A) Probeer niet om de filters te controleren terwijl de afzuig- kap werkt. B) Raak de lampen en de zones vlakbij niet aan als de verlich- ting lang aan is of kort daarna. C) Het is verboden om eten met open vlam te bereiden onder de kap. D) Voorkom open vlammen, deze zijn schadelijk voor de filters en brandgevaarlijk. E) Controleer voortdurend ge- bakken waren om te voorko- men dat hete olie vlam vat. F) Voor elke willekeurige onder- houdsbeurt moet men de elek- trische energie afschakelen. G) Het apparaat mag worden gebruikt door kinderen ouder dan 8 jaar en door personen met een lichamelijke, zintuiglijke of geestelijke beperking of met onvoldoende ervaring en kennis, mits ze onder toezicht staan en goed geïnstrueerd zijn over een veilig gebruik van het apparaat en de gevaren die ermee samenhangen. Zorg ervoor dat kinderen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan. H) Controleer dat kinderen niet met het apparaat spelen.

I) Als de afzuigkap tegelijk met

andere apparaten wordt ge- bruikt die gas of andere brand- stoffen verbranden, moet het vertrek goed worden geventi- leerd. L) Als de reinigingswerkzaam- heden niet worden uitgevoerd zoals aangegeven in de hand- leiding loopt u het risico dat er brand uitbreekt. INSTALLATIE INSTRUCTIES

• Dewerkzaamhedenm.b.t de montage en de elektrische aansluiting dienen verricht te worden door gespecialiseerd personeel.

• Gebruikbeschermendehand- schoenen alvorens met de montagewerkzaamheden te beginnen.- 21 -

• Elektrischeaansluiting: Opgelet! Controleer het gegevensplaatje binnen in het apparaat: - Als op het plaatje het symbool staat, betekent het dat het apparaat niet geaard hoeft te worden, volg in dit geval de aanwijzingen voor isolatieclasse II. - Als het symbool niet op het plaatje staat, voer dan de aanwijzingen voor isolatieclasse I uit. Isolatieclasse II Het apparaat is gemaakt in klasse II (dubbel geïsoleerd), het snoer hoeft derhalve niet op een geaard stopcontact aangesloten te worden. De stekker moet na de installatie van het apparaat gemakkelijk toegankelijk zijn. In het geval dat het apparaat een kabel zonder stekker heeft, moet men deze op het electrische net aansluiten met een schakelaar tussen apparaat en net, waarvan alle polen onderbroken worden; de minimale opening tussen de contacten moet 3 mm zijn en de schakelaar moet gedimensioneerd zijn voor de belasting en voldoen aan de van kracht zijnde normen. De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden: BRUIN = L lijn BLAUW = N neutraal. Isolatieclasse I Dit apparaat is gebouwd in klasse I, en moet daarom aan een aardgeleiding worden verbonden. De aansluiting op het elektrische net moet op de volgende wijze worden uitgevoerd: BRUIN = L lijn BLAUW = N neutraal GEEL/GROEN = aarde. De neutrale kabel moet worden aangesloten op de aansluitklem met het symbool N. De GEEL/GROEN kabel moet worden aangesloten op de aansluitklem vlakbij het aardsymbool . Bij het aansluiten op het elektrische net moet u zich ervan verzekeren dat het stopcontact een aardverbinding heeft. Nadat u de afzuigkap heeft gemonteerd dient u ervoor te zorgen dat het stopcontact makkelijk te bereiken is. In het geval van een directe aansluiting op het elektrische net is het noodzakelijk tussen het apparaat en het net een meerpolige schakelaar aan te brengen met een minimum afstand van 3 mm tussen de contacten. Deze moet aangepast zijn aan het elektrische vermogen en voldoen aan de geldende normen.

• Indien het gebruikte fornuis electrisch, op gas of met inductie werkt, dan moet de minimale afstand hiertussen en het laagste deel van de kap tenminste 65 cm bedragen. Sluit de afvoer van de afzuigkap niet aan op een leiding waardoor warme lucht circuleert of die gebruikt wordt voor de afvoer van rook van apparaten die door een andere energiebron dan elektrische energie gevoed worden. Voordat u verder gaat met de montage dient u, om het apparaat makkelijker te kunnen verplaatsen, de anti-vetfilter(s) te verwijderen (Afb.5A). - Bij montage van het apparaat in de afzuigversie dient u voor een gat voor de luchtafvoer te zorgen.

• We raden u aan een luchtafvoerbuis te gebruiken met eenzelfde diameter als die van de luchtafvoeropening. Het gebruik van een reduceerelement zou de prestaties van het product kunnen beperken en het lawaai kunnen doen toenemen.

• Bevestigingaandemuur: - Maak de gaten A en neem daarbij de aangegeven maten in acht (Afb.2). - Bevestig het apparaat aan de muur op één horizontale lijn met de keukenkastjes. - Na de instelling bevestigt u de kap definitief met de 2 schroeven A (Afb.3). Voor de verschillende montages maakt u gebruik van geschikte schroeven en expansiepluggen afhankelijk van het type muur (bv. gewapend beton, gipsplaat, enz.). Mochten de schroeven en de pluggen bij het product geleverd zijn, dan dient u te controleren of ze geschikt zijn voor het type muur waaraan de kap bevestigd wordt.

• Bevestiging van de decoratieve telescoopverbindingen: - Zorg ervoor dat de elektrische voeding zich in de ruimte bevindt die door de decoratieve verbinding in beslag genomen wordt. Indien de afzuigversie of de versie met externe motor geïnstalleerd moet worden, dan maakt u een gat voor de luchtafvoer. - Regel de breedte van de steunbeugel van het bovenste verbindingsstuk (Afb.4). - Vervolgens bevestigt u deze met de schroeven A (Afb.4) zo aan het plafond dat het in lijn staat met uw kap. - Neem hierbij de afstand vanaf het plafond in acht die aangegeven wordt in Afb.2. - Bevestig, met behulp van een verbindingsbuis, flens C op het gat van de luchtafvoer (Afb.3). - Plaats het bovenste verbindingsstuk in het onderste.

• Filterversie: Attentie! - Om de kap te veranderen van de AFZUIG- naar de FILTER-versie, moet men de koolfilters bij de eigen dealer als toebehoren bestellen. Er zijn twee verschillende typen kits verkrijgbaar, een met koolstoffilterdozen (Afb.5B) en de andere met herbruikbare koolstoffilters (wasbaar) (Afb.5C). - Om de koolstoffilterdozen X te vervangen, moet men de hendel naar buiten trekken, zoals aangegeven in Afb.5B.

GEBRUIK EN ONDERHOUD

• We raden aan het apparaat aan te zetten voordat u met de bereiding begint van elke willekeurige maaltijd. We raden u aan het apparaat 15 minuten aan te laten nadat het eten bereid is, voor een optimale luchtverversing. De goede werking van de afzuigkap hangt af van een regelmatig en correct onderhoud; in het bijzonder moet men aandacht besteden aan het vetfilter en aan het filter met actieve koolstof.

• Devetfilter heeft als doel de vetdeeltjes die in de lucht hangen tegen te houden, bijgevolg is deze filter onderhevig aan verstoppen na een bepaalde tijd, afhankelijk van het gebruik van het apparaat. - Om brandgevaar te voorkomen, moeten de vetfilters hoogstens iedere 2 maanden met de hand gewassen worden met neutrale vloeibare reinigingsmiddelen die niet schuren ofwel in de vaatwasser op lage temperatuur met korte cycli.- 22 - - Na enkele wasbeurten kunnen er kleurveranderingen optreden. Dit feit geeft u geen recht op een klacht voor eventuele vervanging.

• Deactievekoolstoffilters dienen om de lucht te zuiveren die in het milieu wordt uitgestoten, en heeft als functie de onaangename geuren die bij het koken vrijkomen op te vangen. - De actieve koolstoffilters die niet regenereerbaar zijn, moeten hoogstens iedere 4 maanden worden vervangen. De verzadiging van de actieve koolstof hangt af van een min of meer langdurig gebruik van het apparaat, van het type keuken en van de regelmaat waarmee de schoonmaak van de vetfilter wordt uitgevoerd. - De regenereerbare actieve koolstoffilters moeten met de hand worden gewassen met neutrale detergenten die niet schuren, of in de vaatwasser bij een maximumtemperatuur van 65°C (de wascyclus moet gebeuren zonder vaat). Neem het overtollige water weg zonder de filter te beschadigen, verwijder de plastic delen en laat het matrasje in de oven drogen gedurende minstens 15 minuten bij een maximumtemperatuur van 100°C. Om de werking van de regenereerbare koolstoffilter efficiënt te houden, moet deze handeling iedere 2 maanden worden herhaald. Ze moeten worden vervangen na hoogstens 3 jaar ofwel wanneer het matrasje beschadigd geraakt is.

• Het is belangrijk dat de vetfilters en de regenereerbare actieve koolstoffilters goed droog zijn vooraleer ze opnieuw te monteren.

• Maakdekap zowelvanbinnen alsvanbuiten regelmatig schoon met behulp van een doek gedrenkt in gedenatureerde alcohol of neutrale vloeibare schoonmaakmiddelen die niet schuren.

• De verlichtingsinstallatie is ontworpen voor het gebruik tijdens het koken en niet voor langdurig gebruik als algemene verlichting van het vertrek. Langdurig gebruik van de verlichting vermindert gevoelig de gemiddelde levensduur van de lampen.

• Als het apparaat uitgerust is met de serviceverlichting dan kan deze gebruikt worden voor langdurig gebruik van de algemene verlichting van het vertrek.

• Attentie: het niet naleven van de waarschuwingen voor schoonmaak van de kap en de vervanging en schoonmaak van de filters brengt brandgevaar met zich mee. Het is daarom aangeraden om zich te houden aan de voorgestelde instructies.

• Vervangingvandehalogeenlampen(Afb.6A): Om de halogeenlampen Z te vervangen moet men het glaasje C verwijderen door een voorwerp als hefboom in de daarvoor bestemde spleten te steken. Vervang met lampen van hetzelfde type. Opgelet: raak de lampen niet met de blote handen aan.

• VervangingvandeLED-lampen(Afb.6B): Als de versie van het apparaat met LED-lampen is, dan is voor de vervanging daarvan de tussenkomst van een gespecialiseerd technicus nodig.

• •Kontroller(Afb.7): OPMERKING: met dit commando kan men het toe- stel ook met een afstandsbediening besturen, aan te vragen als accessoire. Toets A = Zet de kap aan/uit. Het toestel wordt in 1e snelheid ingeschakeld. Toets B = Vermindert de snelheid van de motor. Display C = Geeft de geselecteerde snelheid van de motor aan en de activering van de timer/intensieve snelheid/signalering van de filters. Toets D = Verhoogt de snelheid van de motor. Wanneer u vanuit 4e snelheid op deze toets drukt, wordt de intensieve snelheid gedurende 6 minuten ingeschakeld. Daarna gaat het toestel terug werken op de snelheid waarmee gewerkt werd op het moment van de activering. Tijdens deze functie knippert het cijfer 4 op het display. - Indien u de functie wilt deactiveren vóór de 6 minuten zijn verstreken, drukt u op de toets B. Opgepast! Sommige modellen werken tot op de 3e snelheid, dit betekent dat de intensieve snelheid niet voorzien is. Toets E = Bij een willekeurige ingeschakelde snelheid 1-2-3 (behalve de intensieve snelheid 4) wordt de timerfunctie geactiveerd door de toets in te drukken. Wanneer de timerfunctie actief is, moet de snelheid ingesteld op het moment van de activering gaan knipperen. 15 min. na het einde van het tellen gaat de kap uit ( motor en eventuele lichten aan). Indien de intensieve snelheid in werking is, kan de timer niet geactiveerd worden. - Indien u de functie wilt deactiveren vóór de 15 minu- ten zijn verstreken, drukt u op de toets E. Toets F = Zet de lampen aan/uit.

• Verzadigingvetfilters/actievekoolstoffilters: - Wanneer het display C na 30 u werking knippert en de werkingssnelheid afwisselt met de letter F (vb. 2 en F), betekent dit dat de vetfilters gewassen moeten worden. - Wanneer het display C na 120 u werking knippert en de werkingssnelheid afwisselt met de letter C/F (vb. 2 en C/F), betekent dit dat de koolstoffilters moeten worden gewassen of vervangen. - Wanneer de gereinigde filter eenmaal terug op zijn plaats zit, moet u het elektronische geheugen resetten terwijl de kap aan staat door de toets B circa 3 sec. ingedrukt te houden. Na deze tijdsspanne verschijnt de letter E op het display (bevestiging reset uitgevoerd) en wordt de kap uitgeschakeld.
