| Marca | Glem Gas |
| Modelo | GHB990IX |
| Tipo de produto | Exaustor aspirante ou filtrante |
| Largura | 90 cm |
| Profundidade | 45 cm |
| Altura (telescópica) | 60 – 120 cm (ajustável) |
| Peso | 12 kg (aproximadamente) |
| Alimentação elétrica | 220-240 V ~ 50/60 Hz |
| Classe de isolamento | II (isolamento duplo, sem terra) ou I conforme modelo |
| Potência do motor | 250 W (aproximada) |
| Número de velocidades | 4 (incluindo 1 intensiva temporizada 6 min) |
| Iluminação | Halogéneos (2x) ou LED conforme versão; substituição pelo utilizador (halogéneo) ou técnico (LED) |
| Comandos | Eletrónicos (teclas) com visor digital; compatível com controlo remoto opcional |
| Funções especiais | Temporizador (15 min), indicador de saturação dos filtros (30h / 120h) |
| Tipo de evacuação | Aspirante (exterior) ou filtrante (reciclagem) com kit de carvão ativado |
| Distância de segurança mínima | 65 cm acima de um fogão elétrico, a gás ou indução |
| Filtro anti-gordura | Metálico lavável (na máquina de lavar loiça ou à mão) a cada 2 meses |
| Filtro de carvão ativado | Não regenerável (substituição a cada 4 meses) ou regenerável (lavável a cada 2 meses, substituição máx. 3 anos) |
| Segurança | Não flambar sob o exaustor; vigilância das frituras; paragem automática antes da manutenção |
| Manutenção e limpeza | Limpar o exterior e o interior com um pano húmido e álcool ou detergente neutro |
| Reparabilidade | LED: técnico especializado; halogéneos: substituição pelo utilizador |
Perguntas frequentes - GHB990IX Glem Gas
Perguntas dos utilizadores sobre GHB990IX Glem Gas
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor de cozinha em formato PDF gratuitamente! Encontre o seu manual GHB990IX - Glem Gas e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. GHB990IX da marca Glem Gas.

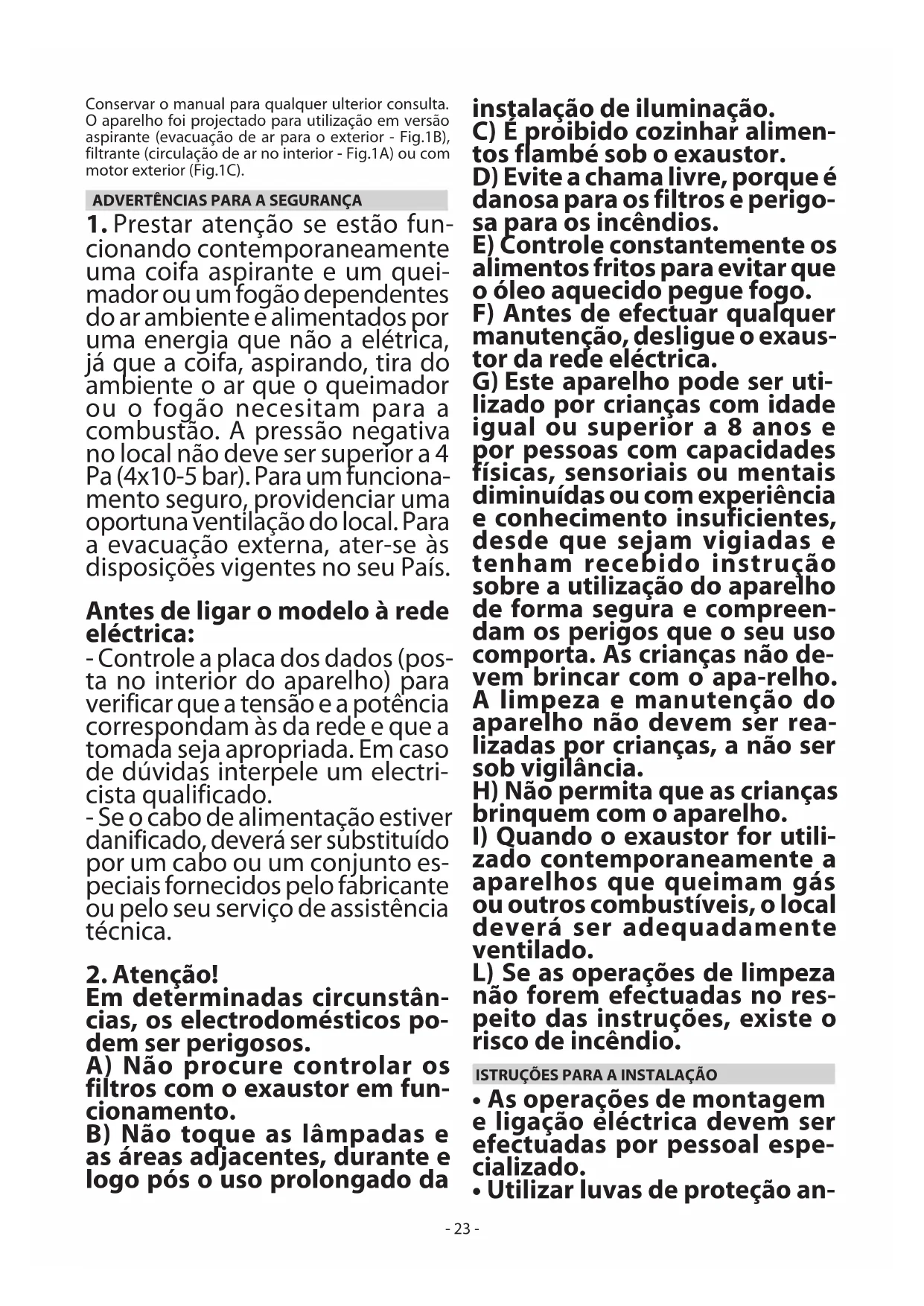

MANUAL DE UTILIZADOR GHB990IX Glem Gas
Ler cuidadosamente o conteúdo do presente manual já que este fornece indicações importantes referentes à segurança de instalação, de uso e de manutenção.
Conservar o manual para qualquer ulterior consulta. O aparelho foi projectado para utilização em versão aspirante (evacuação de ar para o exterior - Fig.1B), filtrante (circulação de ar no interior - Fig.1A) ou com motor exterior (Fig.1C).
ADVERTÊNCIAS PARA A SEGURANÇA
- Prestar atenção se estão funcionando contemporaneamente uma coifa aspirante e um queimador ou um fogão dependentes do ar ambiente e alimentados por uma energia que não a elétrica, já que a coifa, aspirando, tira do ambiente o ar que o queimador ou o fogão necesitam para a combustão. A pressão negativa no local não deve ser superior a 4 Pa (4x10-5 bar). Para um funcionamento seguro, providenciar uma oportuna ventilação do local. Para a evacuação externa, ater-se às disposições vigentes no seu País.
- Controle a placa dos dados (posta no interior do aparelho) para verificar que a tensão e a potência correspondam às da rede e que a tomada seja apropriada. Em caso de dúvidas interpele um electricista qualificado.
- Se o cabo de alimentação estiver danificado, deverá ser substituído por um cabo ou um conjunto especiais fornecidos pelo fabricante ou pelo seu serviço de assistência técnica.
2. Atenção!
Em determinadas circunstâncias, os electrodomésticos podem ser perigosos.
A) Não procure controlar os filtros com o exaustor em funcionamento.
B) Não toque as lâmpadas e as áreas adjacentes, durante e logo pós o uso prolongado da
instalação de iluminação.
C) E proibido cozinhar alimentos flambé sob o exaustor.
D) Evite a chama livre, porque é danosa para os filtros e perigosa para os incêndios.
E) Controle constantemente os alimentos fritos para evitar que o óleo aquecido pegue fogo.
F) Antes de efectuar qualquer manutenção, desligue o exaus-
tor da rede eléctrica.
G) Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais diminuídas ou com experiência e conhecimento insuficientes, desde que sejam vigiadas e tenham recebido instrução sobre a utilização do aparelho de forma segura e compreendam os perigos que o seu uso comporta. As crianças não devem brincar com o apa-relho. A limpeza e manutenção do aparelho não devem ser realizadas por crianças, a não ser sob vigilância.
H) Não permita que as crianças brinquem com o aparelho.
I) Quando o exaustor for utilizado contemporaneamente a aparelhos que queimam gás ou outros combustíveis, o local deverá ser adequadamente ventilado.
L) Se as operações de limpeza não forem efectuadas no respeito das instruções, existe o risco de incêndio.
ISTRUÇÕES PARA A INSTALAÇÃO
- As operações de montagem e ligação eléctrica devem ser efectuadas por pessoal especializado.
- Utilizar luvas de proteção an-
tes de efetuar as operações de montagem.
- Conexão elétrica:
Observação! Controle a placa dos dados colocada dentro do aparelho:
- Se na placa aparece o símbolo □ significa que o aparelho não deve ser ligado à terra, efectue portanto s instruções que referem-se à classe de isolamento II.
- Se na placa NÃO aparece o símbolo□efectue as instruções que referem-se à classe de isolamento I.
Classe de isolamento II
- O aparelho é construído em classe II, portanto nenhum cabo deve ser ligado à tomada de terra. A ficha deve ser facilmente acessível após a instalação do aparelho. No caso em que o aparelho não disponha de cabo sem ficha, para ligá-lo à rede eléctrica será necessário interpor um interruptor omnipolar com abertura mínima de 3 mm entre os contactos, dimensionado para a carga e que atenda aos regulamentos em vigor.
- A ligação à rede elétrica deve ser feito como segue: MARROM = L linha
AZUL = N neutro.
Classe de isolamento I
Este aparelho é feito para a classe I, portanto deverá ser ligado à tomada de ligação à terra.
- A ligação à rede eléctrica deverá ser realizada da seguinte maneira:
MARROM = L linha
AZUL = N neutro
AMARELO/VERDE = terra.
O cabo neutro deverá ser ligado ao borne com o símbolo N, enquanto que o cabo AMARELO/VERDE, deverá ser ligado ao borne perto do símbolo de terra.
Na realização da ligação eléctrica assegurar-se que a tomada eléctrica seja dotada de uma ligação à terra. Depois de ter montado o exaustor, tomar cuidado para a posição da ficha eléctrica ser de fácil acesso. No caso de ligação directa à rede eléctrica, é necessário, entre o aparelho e a rede, interpor um interruptor omnipolar com abertura mínima de 3 mm. entre os contactos, dimensionado para a carga e que atenda aos regulamentos em vigor.
- Se o plano de cozedura utilizado for eléctrico, a ou por indução, a distância mínima entre o mesmo e a parte mais baixa do exaustor deverá ser de no mínimo 65 cm. Tendo que ser usado um tubo de conexão composto de duas ou mais partes, a parte superior deve ficar externamente àquela inferior. Não conectar a descarga da coifa a um duto pelo qual circule ar quente ou utilizado para evacuar fumos de aparelhos alimentados por uma energia que não a elétrica. Antes de proceder às operações de montagem, para um manejo mais fácil do aparelho retirar os filtros antigordura (Fig.5A).
- No caso de montagem do aparelho em versão aspirante predisponha o furo de evacuação do ar.
- Aconselha-se o uso de um tubo de evacuação do com o mesmo diâmetro da boca de saída do ar. O uso de uma redução poderia diminuir o desempenho do produto e aumentar o ruído.
- Fixação na parede:
- Efectuar os furos A respeitando as cotas indicadas (Fig.2).
- Fixar o aparelho à parede e alinhá-lo na posição horizontal com os prumos.
- Conseguida a regulação fixar a campânula definitivamente mediante os 2 parafusos A (Fig.3).
Para as várias montagens utilizar parafusos e buchas de expansão adequadas ao tipo de parede (ex. cimento armado, gesso cartonado, etc). No caso de os parafusos e as buchas serem fornecidos com o produto, assegurar-se que são adequados para o tipo de parede em que vai ser fixada a campânula.
- Fixação das junções telescópicas decorativas:
- Preparar a alimentação eléctrica dentro do espaço previsto para a fixação decorativa.
- Se o aparelho se destinar a instalação em versão aspirante ou em versão com motor exterior, preparar o furo de evacuação de ar.
- Regular o comprimento do estribo de apoio da junção superior (Fig.4).
- Em seguida, fixá-la ao tecto de modo a ficar em simetria com a campânula mediante os parafusos A (Fig.4) e respeitando a distância ao tecto indicada na Fig.2.
- Lígar, mediante um tubo de união, a junção C ao furo de evacuação de ar (Fig.3).
- Introduzir a junção superior no interior da junção inferior.
- Versão filtrante:
Atenção!
- Para transformar o exaustor de versão ASPIRANTE para versão FILTRANTE, encomende ao seu revendedor os filtros de carvão activo. Dispomos de dois diferentes conjuntos, um com os filtros de carvão ativo não regeneráveis (Fig.5B) e outro com os filtros ao carvão ativado regeneráveis (laváveis) (Fig.5C).
- Para substituir os filtros de carvão ativo não regeneráveis X, deve-se puxar para o lado externo a alavanca, como indicado na Fig.5B.
USO E MANUTENÇÃO
- É recomendável colocar o aparelho a funcionar antes de proceder com a cozedura de qualquer alimento. É recomendável deixar o aparelho 15 minutos a funcionar, depois de ter terminado a cozedura dos salimentos, para descarregar inteiramente o ar impuro. O bom funcionamento do exaustor depende de uma correcta e constante manutenção; uma atenção especial deve ser dedicada ao filtro anti-gordura e ao filtro de carvão activado.
- O filtro anti-gordura tem como função reter as partículas de gordura em suspensão no ar e, portanto, é sujeito a obstruir-se, com tempos que variam de acordo com a utilização do aparelho.
- Para evitar o perigo de incêndio é necessário lavar os filtros anti-gordura, manualmente, a cada 2 meses, no máximo, com detergente líquido neutro não abrasivo ou na máquina de lavar pratos, com baixas temperaturas e ciclos breves.
- Depois de algumas lavagens pode ocorrer alterações de cor. Este fato não dá direito à reclamação para eventuais substituições.
- Os filtros de carvão ativado são utilizados para depurar o ar que é introduzido no ambiente e tem a
função de atenuar os odores desagradáveis gerados pelo cozimento.
- Os filtros de carvão ativo não regeneráveis devem ser substituídos a cada 4 meses, no máximo. A saturação do carvão ativo depende do uso mais ou menos prolongado do aparelho, tipo de alimento e regularidade de lavagem do filtro anti-gordura.
- Os filtros ao carvão ativado regeneráveis devem ser lavados manualmente, com detergentes neutros não abrasivos ou na máquina de lavar louças, com temperatura máxima de 65°C (o ciclo de lavagem deve ser completo e sem louças). Retirar a água em excesso sem danificar o filtro, remover as partes plásticas e secar a forração no forno por 15 minutos, pelo menos, em 100°C de temperatura, no máximo. Para manter eficiente a função do filtro ao carvão regenerável, esta operação deve ser repetida a cada 2 meses. Estes devem ser substituídos, no máximo, a cada 3 anos ou quando a forração estiver danificada.
- Antes de montar os filtros anti-gordura e os filtros ao carvão ativado regeneráveis é importante que estejam bem secos.
- Limpar frequentemente o exaustor, por dentro e por fora, utilizando um pano húmido com álcool desnaturado ou detergentes líquidos neutros não abrasivos.
- O sistema de iluminação é projetado para o durante o cozimento e não para o uso prolongado de iluminação geral do ambiente. O uso prolongado da iluminação diminui notavelmente a duração média das lâmpadas.
- Se o aparelho for dotado de luz de cortesia esta pode Comandos mecânicos (Fig.8) a simbologia é indiser utilizada para o uso prolongado de iluminação geral cada a seguir:
do ambiente.
- Atenção: a inobservância das advertências de limpeza e do exaustor e da substituição e limpeza dos filtros comporta riscos de incêndios. Aconselha-se seguir as instruções mencionadas.
- Substituição das lâmpadas dicróicas (Fig.6A):
Para substituir as lâmpadas de halogéneo Z tire o vidro C fazendo forças nas específi cas espessuras. Substitua com lâmpadas do mesmo tipo. Atenção: não toque a lâmpada directamente com as mãos.
- Substituição das lâmpadas LED (Fig.6B):
Se a versão do aparelho for com lâmpadas LED é necessário que um técnico especializado intervenha para a sua substituição.
- Comandos (Fig.7):
NOTA: com este comando é possível controlar o aparelho também com um telecomando a pedir como acessório.
Tecla A = Acende/desliga o exaustor. O aparelho acende-se à primeira velocidade.
Tecla B = Diminui a velocidade do motor.
Ecrã C = Indica a velocidade do motor selecionada e a ativação do timer/velocidade intensiva/sinalização dos filtros.
Tecla D = Aumenta a velocidade do motor.
Pressionando a tecla da 4ª velocidade insere-se a função intensiva durante 6 min, em seguida o aparelho volta a funcionar à velocidade de exercício no momento da ativação. Durante esta função pisca no ecrã o número 4.
- Se se deseja desativar a função antes dos 6 minutos
pressionar a tecla B.
Atenção! Alguns modelos trabalham até à 3ª velocidade para a qual a função intensiva não é prevista.
Tecla E = Com qualquer velocidade inserida 1-2-3 velocidades (excluída a vel. Intensiva 4) pressionando a tecla ativa-se a função Timer. Quando a função Timer estiver ativa no ecrã deve piscar a velocidade definida no momento da ativação do temporizador.
Depois de 15 min no final da contagem o exaustor desliga-se (motor e eventuais luzes acesas).
Se estiver em funcionamento a velocidade intensiva, o Timer não se pode ativar.
- Se se deseja desativar a função antes dos 15 minutos pressionar a tecla E.
- Saturação de filtros Antigordura/Carvão ativado:
-Depois de 30 h de funcionamento, quando o ecrã C pisca alternando a velocidade de exercício com a letra F (ex. 2 e F), isto significa que se devem lavar os filtros anti-gordura.
-Depois de 120 h de funcionamento quando o ecrã C pisca alternando a velocidade de exercício com a letra C/F (ex.2 e C/F), isto significa que se devem lavar ou substituir o filtros de carvão.
- Uma vez recolocado o filtro limpo é necessário fazer usoreset à memória eletrónica com o exaustor aceso, pressionando a tecla B durante cerca de 3 seg.
Depois deste tempo no ecrã aparece a letra E (confirmação de reset realizado) e o exaustor desliga-se.
e Comandos mecânicos (Fig.8) a simbologia é indicada a seguir:
A = Botão ILUMINAÇÃO
B = Botão OFF
C = Botão PRIMEIRA VELOCIDADE
D= Botão SEGUNDA VELOCIDADE
E = Botão TERCEIRA VELOCIDADE.
DECLINA-SE DE QUALQUER RESPONSABILIDADE POR EVENTUAIS DANOS PROVOCADOS PELA INOBSERVÂNCIA DAS ADVERTÊNCIAS ACIMA.
