BEDIENUNGSANLEITUNG GHB990IX Glem Gas

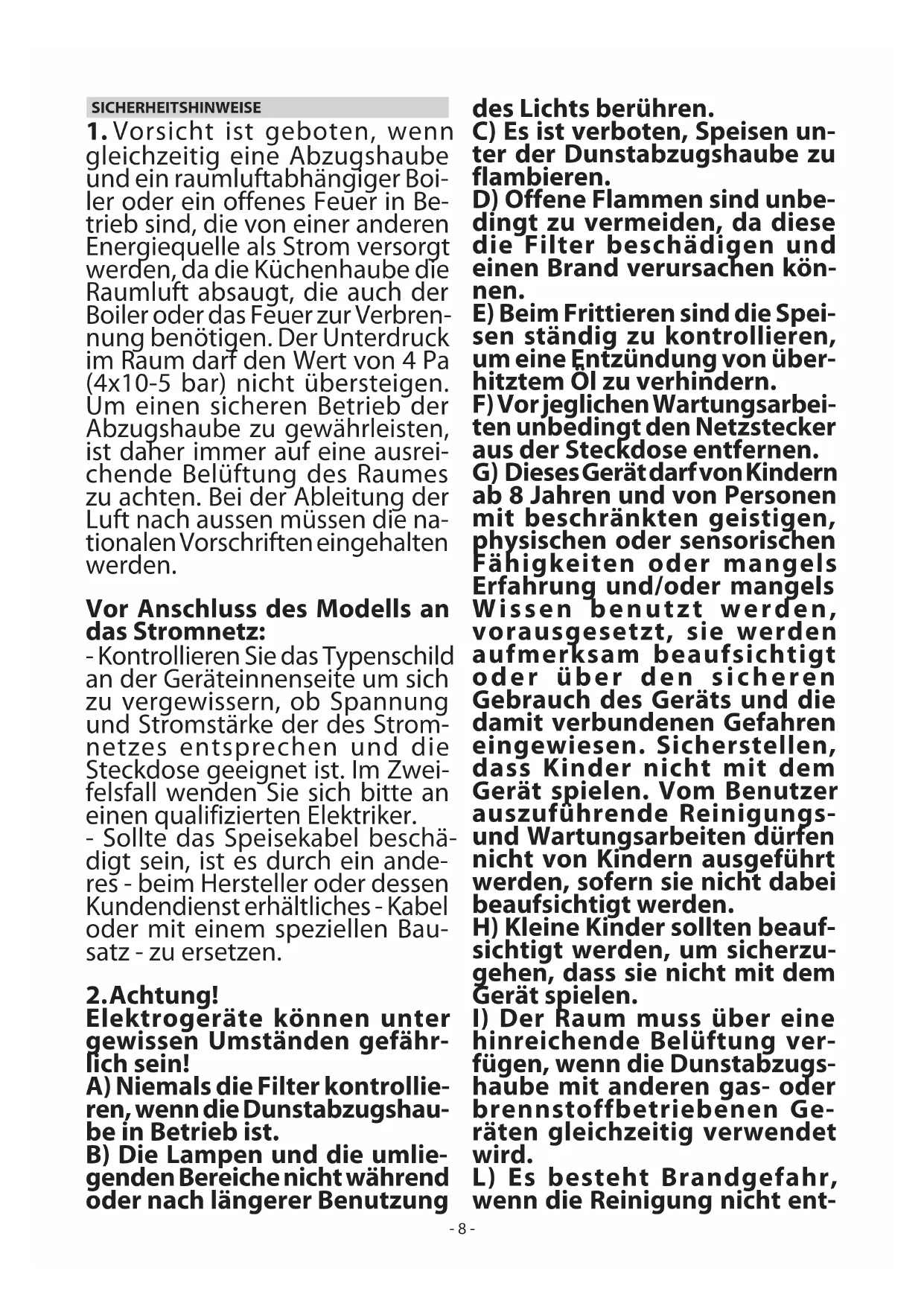

ALLGEMEINES Diese Anleitung bitte aufmerksam durchlesen, da sie wichtige Sicherheitshinweise zur Installation, zum Gebrauch und zur Wartung enthält. Die Anleitung für eventuelle zukünftige Konsultationen aufbewahren. Das Gerät wurde zum Gebrauch in Aspirationsversion (Luftausscheidung nach außen - Abb.1B), Fitrationsversion (innerer Luftumlauf - Abb.1A) oder mit äußerem Motor (Abb.1C) entworfen.- 8 - SICHERHEITSHINWEISE

1. Vorsicht ist geboten, wenn

gleichzeitig eine Abzugshaube und ein raumluftabhängiger Boi- ler oder ein offenes Feuer in Be- trieb sind, die von einer anderen Energiequelle als Strom versorgt werden, da die Küchenhaube die Raumluft absaugt, die auch der Boiler oder das Feuer zur Verbren- nung benötigen. Der Unterdruck im Raum darf den Wert von 4 Pa (4x10-5 bar) nicht übersteigen. Um einen sicheren Betrieb der Abzugshaube zu gewährleisten, ist daher immer auf eine ausrei- chende Belüftung des Raumes zu achten. Bei der Ableitung der Luft nach aussen müssen die na- tionalen Vorschriften eingehalten werden. Vor Anschluss des Modells an das Stromnetz: - Kontrollieren Sie das Typenschild an der Geräteinnenseite um sich zu vergewissern, ob Spannung und Stromstärke der des Strom- netzes entsprechen und die Steckdose geeignet ist. Im Zwei- felsfall wenden Sie sich bitte an einen qualifizierten Elektriker. - Sollte das Speisekabel beschä- digt sein, ist es durch ein ande- res - beim Hersteller oder dessen Kundendienst erhältliches - Kabel oder mit einem speziellen Bau- satz - zu ersetzen.

Elektrogeräte können unter gewissen Umständen gefähr- lich sein! A) Niemals die Filter kontrollie- ren, wenn die Dunstabzugshau- be in Betrieb ist. B) Die Lampen und die umlie- genden Bereiche nicht während oder nach längerer Benutzung des Lichts berühren. C) Es ist verboten, Speisen un- ter der Dunstabzugshaube zu flambieren. D) Offene Flammen sind unbe- dingt zu vermeiden, da diese die Filter beschädigen und einen Brand verursachen kön- nen. E) Beim Frittieren sind die Spei- sen ständig zu kontrollieren, um eine Entzündung von über- hitztem Öl zu verhindern. F) Vor jeglichen Wartungsarbei- ten unbedingt den Netzstecker aus der Steckdose entfernen. G) Dieses Gerät darf von Kindern ab 8 Jahren und von Personen mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, vorausgesetzt, sie werden aufmerksam beaufsichtigt oder über den sicheren Gebrauch des Geräts und die damit verbundenen Gefahren eingewiesen. Sicherstellen, dass Kinder nicht mit dem Gerät spielen. Vom Benutzer auszuführende Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ausgeführt werden, sofern sie nicht dabei beaufsichtigt werden. H) Kleine Kinder sollten beauf- sichtigt werden, um sicherzu- gehen, dass sie nicht mit dem Gerät spielen.

I) Der Raum muss über eine

hinreichende Belüftung ver- fügen, wenn die Dunstabzugs- haube mit anderen gas- oder brennstoffbetriebenen Ge- räten gleichzeitig verwendet wird. L) Es besteht Brandgefahr, wenn die Reinigung nicht ent-- 9 - sprechend den Anleitungen durchgeführt wird. INSTALLATIONSANLEITUNG

• Montage und Anschluss müssen von einem Fachmann durchgeführt werden.

• VorderAusführungderMon- tagearbeiten Schutzhandschu- he anlegen.

• Elektroanschluss: Hinweis! Kontrollieren Sie das im Gerät angebrachte Typenschild: - Falls auf dem Typenschild das Symbol angeführt wird, bedeutet dies, dass das Gerät nicht geerdet werden muss; folgen Sie somit den Anweisungen zur Isolierklasse II. - Ist auf dem Typenschild NICHT das Symbol angeführt, folgen Sie den Anweisungen zur Isolierklasse I. Isolierklasse II - Die Küchenhaube gehört zur Geräteklasse II, daher muss keine der Leitungen geerdet werden. Der Stecker muss nach der Montage des Geräts leicht zugänglich sein. Sollte das Gerät mit einem Kabel ohne Stecker ausgestattet sein, ist für den Anschluss an das Stromnetz ein allpoliger, der Last und den einschlägigen Vorschriften entsprechender Schalter mit einer Kontaktmindestöffnung von 3 mm zwischen Gerät und Stromnetz vorzusehen. - Der Anschluss an das Stromnetz ist folgendermassen durchzuführen: BRAUN = L Leitung BLAU = N Nulleiter. Isolierklasse I Bei dem Gerät handelt es sich um ein Gerät der Klasse I, und muss demnach an einen Erdleiter angeschlossen werden. - Der Elektroanschluss ist wie folgt vorzunehmen: BRAUN = L Leiter BLAU = N Nulleiter GELB/GRÜN = Erdungskabel. Das Nullleiterkabel muss an Klemme N angeschlossen werden, das GELB/GRÜNE Kabel dagegen an die neben dem Erdleiter-Symbol befindliche Klemme . Stellen Sie beim elektrischen Anschluss bitte sicher, dass die Steckdose über einen Erdanschluss verfügt. Achten Sie bitte darauf, dass die Steckdose nach installierter Dunstabzugshaube leicht zugänglich ist. Im Falle eines Direktanschlusses an das Stromnetz muss zwischen Gerät und Netzleitung ein allpoliger Schalter mit einer Kontaktweite von mindestens 3 mm, der der Belastung und den geltenden Richtlinien entspricht, installiert werden.

• Der Mindestabstand zwischen der Stellfläche für die Kochbehälter auf der Kochvorrichtung und dem unteren Teil der Abzugshaube muss mindestens 65 cm betragen. Falls ein Verbindungsrohr verwendet wird, das aus zwei oder mehr Teilen zusammengesetzt ist, muss der obere Teil über den unteren gestülpt werden. Auf keinen Fall darf das Abluftrohr der Küchenhaube an ein Rohr angeschlossen werden, in dem Warmluft zirkuliert oder das zur Entlüftung von Geräten verwendet wird, die an eine andere Energiequelle als an Strom angeschlossen sind. Vor der Durchführung der Montagevorgänge, den/die Fettfilter entfernen, damit sich das Gerät leichter handhaben läßt (Abb.5A). - Sollte das Gerät mit Abzugsvorrichtung montiert werden, bereiten Sie eine Luftabzugsöffnung vor.

• Es empfiehlt sich der Einsatz eines Luftableitungsrohres, das denselben Durchmesser aufweist, wie der der Luftabzugsöffnung. Die Verwendung eines Reduzierstücks könnte die Leistungen des Erzeugnisses beeinträchtigen und das Betriebsgeräusch erhöhen.

• Befestigunganderwand: - Unter Einhaltung der angegebenen Maße die Löcher A bohren (Abb.2). - Das Gerät an der Wand befestigen und waagrecht mit den Hängeschränken ausrichten. - Wenn die Abzugshaube justiert ist, anhand der 2 Schrauben A (Abb.3) befestigen. Für die verschiedenen Montagen dem Mauertyp (z. B. Eisenbeton, Gipskarton, usw.) entsprechende Schrauben und Dübel verwenden. Falls die Schrauben und Dübel mit dem Produkt mitgeliefert wurden, sich vergewissern, daß sie für die Art der Wand, an der die Abzugshaube befestigt werden soll, geeignet sind.

• Befestigungderteleskopischen,schmückenden anschlusstücke: - Die Stromzuleitung innerhalb des Raumbedarfs des schmückenden Anschlußstücks verlegen. Falls Ihr Gerät in Aspirationsversion oder Version mit äußerem Motor zu installieren ist, das Luftaustrittsloch vorbereiten. - Die Breite des Haltebügels des oberen Anschlußstücks einstellen (Abb.4). - Dann anhand der Schrauben A (Abb.4) so an der Decke befestigen, daß er mit der Abzugshaube ausgerichtet ist und die in Abb.2 angegebene Entfernung von der Decke einhalten. - Mittels eines Anschlußrohrs den Flansch C mit dem Luftaustrittsloch verbinden (Abb.3). - Das obere Anschlußstück in das untere Anschlußstück stecken.

• Umluft-version: Achtung! - Möchten Sie das Gerät von ABLUFTVERSION auf UM- LUFTVERSION umrüsten, sind Kohlefilter erforderlich, die Sie bei Ihrem Händler als Zubehörteil bestellen kön- nen. Es stehen zwei verschiedene Sets zur Verfügung, eines mit einem Filtereinsatz mit Kohlefiltern (Abb.5B) und das andere mit regenerierbaren (waschbaren) Kohlefiltern (Abb.5C). - Zum Austausch des Filtereinsatzes X mit den Ak- tivkohlefiltern den Hebel nach außen ziehen (siehe Abbildung) (Fig.5B).

BENUTZUNG UND WARTUNG

• Es wird empfohlen, die Dunstabzugshaube schon vor Kochbeginn der Speisen einzuschalten. Es wird weiterhin empfohlen, das Gerät nach Beendigung des Kochvorgangs noch 15 Minuten weiterlaufen- 10 - zu lassen, um den vollständigen Abzug der Kochdünste zu gewährleisten. Die Leistungsfähigkeit der Dunstabzugshaube hängt entscheidend von der Sorgfalt und Regelmäßigkeit der Wartung ab, insbesondere die des Fettfilters und die des Aktivkohlefilters.

• Der Antifett-Filter hat die Aufgabe, die in der Luft schwebenden Fettpartikel zu fangen, daher kann er in unterschiedlichen Zeitspannen verstopfen, je nach Gebrauch des Geräts. - Um der Brandgefahr vorzubeugen, müssen mindestens alle 2 Monate die Antifett-Filter per Hand gereinigt werden; dazu verwendet man neutrale, nicht scheuernde Reinigungsmittel oder man gibt ihn in die Spülmaschine bei niedriger Temperatur und kurzem Zyklus. - Nach der Reinigung kann die Farbe etwas verändert sein. Diese Tatsache ist kein Grund für eine Beschwerde, damit er ausgewechselt wird.

• DieAktivkohlefilterdienen dazu, die Luft, die in die Umgebung zurückgeleitet wird zu reinigen; sie haben die Aufgabe, die unangenehmen Gerüche, die während des Garvorgangs entstehen, zu beseitigen. - Die nicht regenerierbaren Aktivkohlefilter müssen mindestens alle 4 Monate ausgewechselt werden. Die Sättigung der Aktivkohle hängt davon ab, wie oft das Gerät benutzt wird, vom Gartyp und von der Häufigkeit, mit der die Reinigung des Antifett-Filters durchgeführt wird. - Die regenerierbaren Aktivkohlefilter müssen per Hand mit neutralen, nicht scheuernden Reinigungsmitteln gewaschen werden oder man gibt ihn in die Spülmaschine bei einer Temperatur, die 65°C nicht überschreiten darf (der Waschzyklus muss ohne Geschirr vollendet werden). Das überschüssige Wasser entfernen ohne den Filter dabei zu beschädigen, die Bauteile aus Kunststoff entfernen und das Vlies im Ofen mindestens 15 Minuten lang circa bei einer Temperatur von max. 100°C trockenen. Um den regenerierbaren Aktivkohlefilter wirkungsvoll zu erhalten, muss diese Operation alle 2 Monate wiederholt werden. Max. alle drei Monate muss ein Auswechseln vorgenommen werden bzw. jedes Mal, wenn das Vlies beschädigt ist.

• VorderMontagedes Antifett-Filtersunddes regenerierbaren Aktivkohlefilters ist es unbedingt nötig sicherzustellen, dass diese gut getrocknet sind.

• DieHaube musshäufigsowohlInnen alsauch Außen gereinigt werden; dazu verwendet man ein mit denaturiertem Alkohol befeuchtetes Tuch oder ein neutrales nicht scheuerndes Reinigungsmittel.

• Die Beleuchtungsanlage ist für den Gebrauch während des Kochvorgangs realisiert worden und nicht für eine längere Beleuchtung der Umgebung im Allgemeinen. Wird die Beleuchtung lange Zeit angelassen, wird die durchschnittliche Lebensdauer der Glühbirne erheblich verringert.

• Wenn das Gerät mit einer serviceleuchte ausgestattet ist, kann diese für die allgemeine anhaltende Beleuchtung der Umgebung benutzt werden.

• Achtung: das Nichteinhalten dieser Hinweise für die Reinigung der Haube und deren Auswechseln und die Reinigung der Filter, führen zu Brandgefahr. Es wird daher empfohlen, die hier gegebenen Ratschläge zu befolgen.

• AustauschderHalogenlampen(Abb.6A): Nehmen Sie zum Austausch der Halogenlampe Z die Glasabdeckung C (an den kleinen Schlitzen anheben) ab. Tauschen Sie die Lampe durch eine desselben Typs aus. Achtung: fassen Sie die Halogenlampe nicht mit bloßen Händen an.

• AuswechselnderLED-Lampen(Abb.6B): Wenn die Geräteversion eine LED Lampe vorsieht, muss diese von einem spezialisiertem Techniker ausgewechselt werden.

• Bedienung(Abb.7): HINWEIS: Mit diesem Befehl kann das Gerät auch mit einer Fernbedienung gesteuert werden, die als Zubehör angefordert werden kann. Taste A = Ein-/Ausschalten der Abzugshaube Das Gerät schaltet die Gebläsestufe 1 ein. Taste B = Verringert die Gebläsestufe. Display C = Zeigt die ausgewählte Gebläsestufe sowie die Aktivierung des Timers/Intensivstufe/ Filtermeldung an. Taste D = Erhöht die Gebläsestufe. Bei Betätigung der Taste der Gebläsestufe 4 wird für 6 Minuten die Intensivstufe eingeschaltet, danach geht das Gerät wieder auf die Betriebsstufe über, die es bei der Einschaltung hatte. Während dieser Funktion blinkt auf dem Display die Nummer 4. - Wenn diese Funktion vor Ablauf der 6 Minuten be- endet werden soll, drückt man die Taste B. Achtung! Einige Modelle sind nur bis zur Gebläsestufe 3 ausgelegt. In diesem Fall ist die Intensivstufe nicht vorgesehen. Taste E = Bei allen eingeschalteten Gebläsestufen 1-2-3 (ausgenommen Gebläsestufe 4) lässt sich durch Betätigung dieser Taste die Funktion Timer aktivieren. Wenn die Timer-Funktion eingeschaltet ist, muss auf dem Display die bei der Aktivierung des Timers ein- gestellte Gebläsestufe blinken. Nach 15 Minuten schaltet sich am Ende des Zählvor- gangs die Abzugshaube (der Motor und alle mögli- cherweise eingeschalteten Lichter) aus. Während die Intensivstufe läuft, kann der Timer nicht eingeschaltet werden. - Wenn diese Funktion vor Ablauf der 15 Minuten beenden werden soll, drückt man die Taste E. Taste F = Ein-/Ausschalten der Lichter.

• SättigungEntfettungsfilter/Aktivkohlefilter: - Nach 30 Stunden Laufzeit müssen, wenn das Display C abwechselnd die Gebläsestufe und den Buchstaben F blinkend anzeigt (z.B. 2 und F), die Fettfilter gerei- nigt werden. - Nach 120 Stunden Laufzeit muss, wenn das Display C abwechselnd die Gebläsestufe mit den Buchstaben C/F blinkend anzeigt (z.B. 2 und C/F), die die Reinigung oder der Austausch der Kohlefilter vorgenommen werden. - Ist der saubere Filter wieder eingesetzt, muss der elektronische Speicher bei eingeschalteter Abzugshaube wieder zurückgesetzt werden, wobei die Taste B für ca. 3 Sekunden zu betätigen ist. Danach erscheint auf dem Display der Buchstabe E (Bestätigung Reset ausgeführt) und die Abzugshaube schaltet sich ab.

• Bedienung(Abb.8) der beleuchtung die SimboLbe-- 11 - zeichnungen sind folgend wiedergegeben: A = Taste BELEUCHTUNG B = Taste OFF C = Taste ERSTE GESCHWINDIGKEIT D = Taste ZWEITE GESCHWINDIGKEIT E = Taste DRITTE GESCHWINDIGKEIT. FÜR SCHÄDEN, DIE AUF DIE NICHTBEACHTUNG

DER OBEN GENANNTEN ANWEISUNGEN
