MANUALE UTENTE GHB990IX Glem Gas

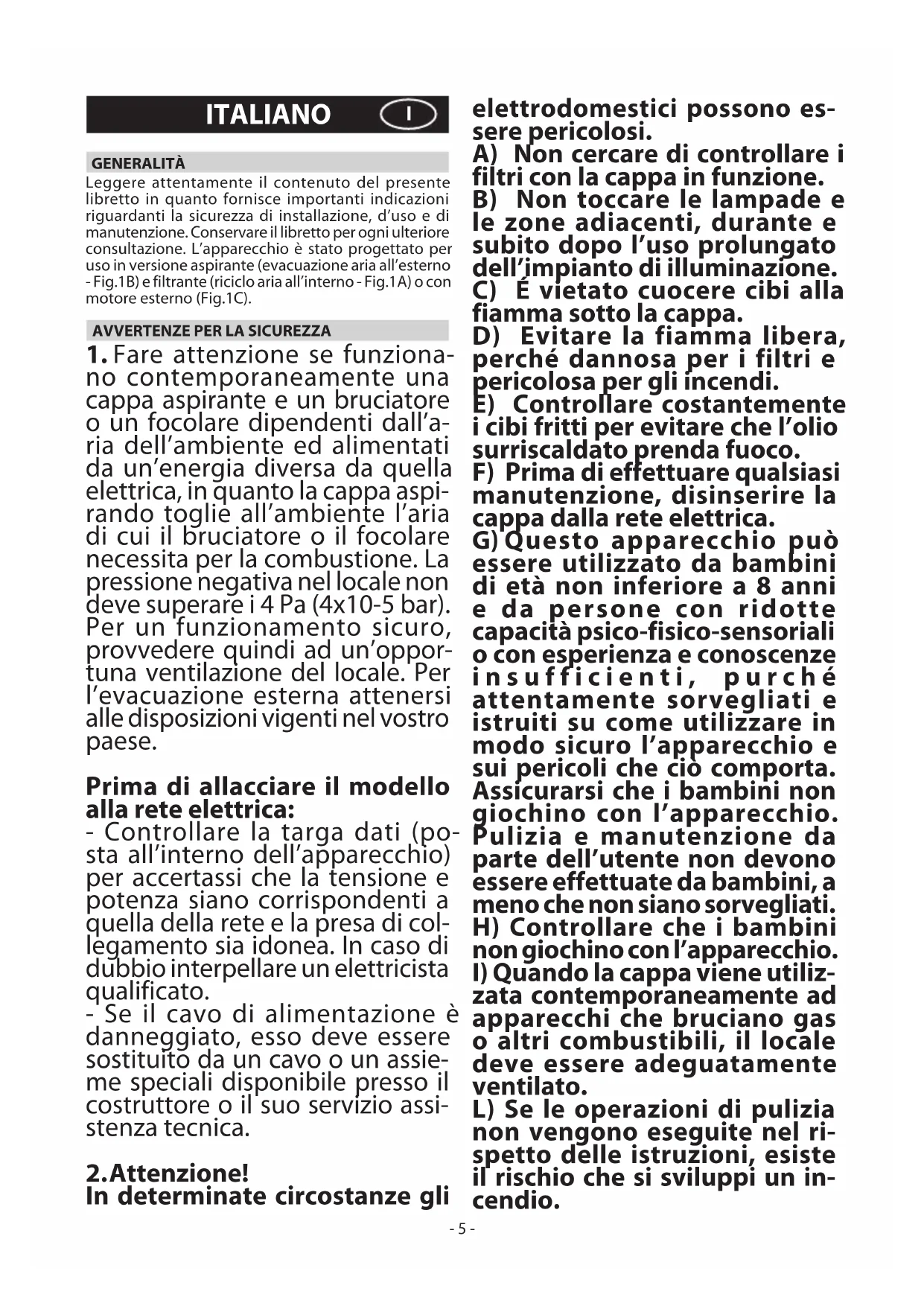

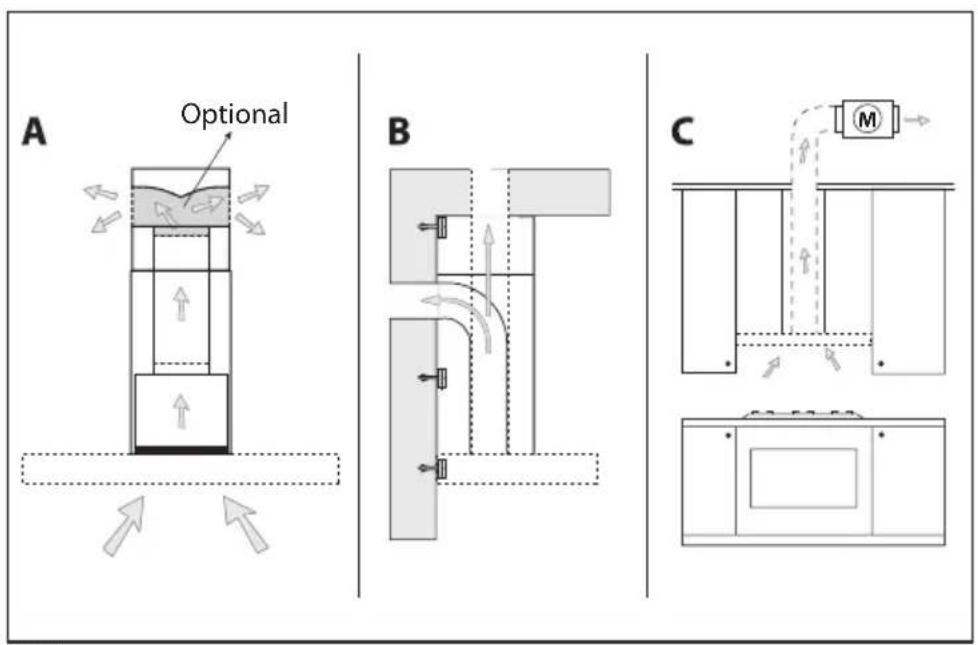

GENERALITÀ Leggere attentamente il contenuto del presente libretto in quanto fornisce importanti indicazioni riguardanti la sicurezza di installazione, d’uso e di manutenzione. Conservare il libretto per ogni ulteriore consultazione. L’apparecchio è stato progettato per uso in versione aspirante (evacuazione aria all’esterno - Fig.1B) e filtrante (riciclo aria all’interno - Fig.1A) o con motore esterno (Fig.1C).

AVVERTENZE PER LA SICUREZZA

1. Fare attenzione se funziona-

no contemporaneamente una cappa aspirante e un bruciatore o un focolare dipendenti dall’a- ria dell’ambiente ed alimentati da un’energia diversa da quella elettrica, in quanto la cappa aspi- rando toglie all’ambiente l’aria di cui il bruciatore o il focolare necessita per la combustione. La pressione negativa nel locale non deve superare i 4 Pa (4x10-5 bar). Per un funzionamento sicuro, provvedere quindi ad un’oppor- tuna ventilazione del locale. Per l’evacuazione esterna attenersi alle disposizioni vigenti nel vostro paese. Prima di allacciare il modello alla rete elettrica: - Controllare la targa dati (po- sta all’interno dell’apparecchio) per accertassi che la tensione e potenza siano corrispondenti a quella della rete e la presa di col- legamento sia idonea. In caso di dubbio interpellare un elettricista qualificato. - Se il cavo di alimentazione è danneggiato, esso deve essere sostituito da un cavo o un assie- me speciali disponibile presso il costruttore o il suo servizio assi- stenza tecnica.

In determinate circostanze gli elettrodomestici possono es- sere pericolosi. A) Non cercare di controllare i filtri con la cappa in funzione. B) Non toccare le lampade e le zone adiacenti, durante e subito dopo l’uso prolungato dell’impianto di illuminazione. C) É vietato cuocere cibi alla fiamma sotto la cappa. D) Evitare la fiamma libera, perché dannosa per i filtri e pericolosa per gli incendi. E) Controllare costantemente i cibi fritti per evitare che l’olio surriscaldato prenda fuoco. F) Prima di effettuare qualsiasi manutenzione, disinserire la cappa dalla rete elettrica. G) Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l’apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l’apparecchio. Pulizia e manutenzione da parte dell’utente non devono essere effettuate da bambini, a meno che non siano sorvegliati. H) Controllare che i bambini non giochino con l’apparecchio.

I) Quando la cappa viene utiliz-

zata contemporaneamente ad apparecchi che bruciano gas o altri combustibili, il locale deve essere adeguatamente ventilato. L) Se le operazioni di pulizia non vengono eseguite nel ri- spetto delle istruzioni, esiste il rischio che si sviluppi un in- cendio.- 6 -

ISTRUZIONI PER L’INSTALLAZIONE

• Leoperazionidimontaggioe collegamento elettrico devono essere effettuate da personale specializzato.

• Utilizzaredeiguantiprotettivi prima di procedere con le ope- razioni di montaggio.

• Collegamentoelettrico: Nota! Controllare la targa dati posta all’interno dell’apparecchio: - Se sulla targa compare il simbolo significa che l’apparecchio non deve essere collegato a terra, eseguire quindi le istruzioni riguardanti la classe di isolamento II. - Se sulla targa NON compare il simbolo eseguire le istruzioni inerenti alla classe di isolamento I. Classe di isolamento II - L’apparecchio è costruito in classe II, perciò nessun cavo deve essere collegato alla presa di terra. La spina deve essere facilmente accessibile dopo l’installazione dell’apparecchio. Nel caso in cui l’apparecchio sia provvisto di cavo senza spina, per collegarlo alla rete elettrica è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima tra i contatti 3 mm, dimensionato al carico e rispondente alle norme vigenti. - L’allaccio alla rete elettrica deve essere eseguito come segue: MARRONE = L linea BLU = N neutro. Classe di isolamento I Questo apparecchio è costruito in classe I, perciò deve essere collegato alla presa di terra. - L’allaccio alla rete elettrica deve essere eseguito come segue: MARRONE = L linea BLU = N neutro GIALLO/VERDE = terra. Il cavo neutro deve essere collegato al morsetto con il simbolo N mentre il cavo GIALLO/VERDE, deve essere collegato al morsetto vicino al simbolo di terra . Nell’operazione di collegamento elettrico assicurarsi che la presa di corrente sia munita di collegamento di terra. Dopo il montaggio della cappa d’aspirazione, fare attenzione che la posizione della presa di alimentazione elettrica sia facilmente raggiungibile. Nel caso di collegamento diretto alla rete elettrica è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima tra i contatti 3 mm, dimensionato al carico e rispondente alle norme vigenti.

• La distanza minima fra la superficie di supporto dei recipienti di cottura sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere di almeno 65 cm. Se dovesse essere usato un tubo di connessione composto di due o più parti, la parte superiore deve essere all’esterno di quella inferiore. Non collegare lo scarico della cappa ad un condotto in cui circoli aria calda o utilizzato per evacuare fumi degli apparecchi alimentati da un’energia diversa da quella elettrica. Prima di procedere alle operazioni di montaggio, per una più facile manovrabilità dell’apparecchio disinserire i filtro/i antigrasso (Fig.5A). - Nel caso di montaggio dell’apparecchio in versione aspirante predisporre il foro di evacuazione aria.

• Si consiglia l’utilizzo di un tubo evacuazione aria con lo stesso diametro della flangia uscita aria. L’utilizzo di una riduzione potrebbe diminuire le prestazioni del prodotto ed aumentare la rumorosità.

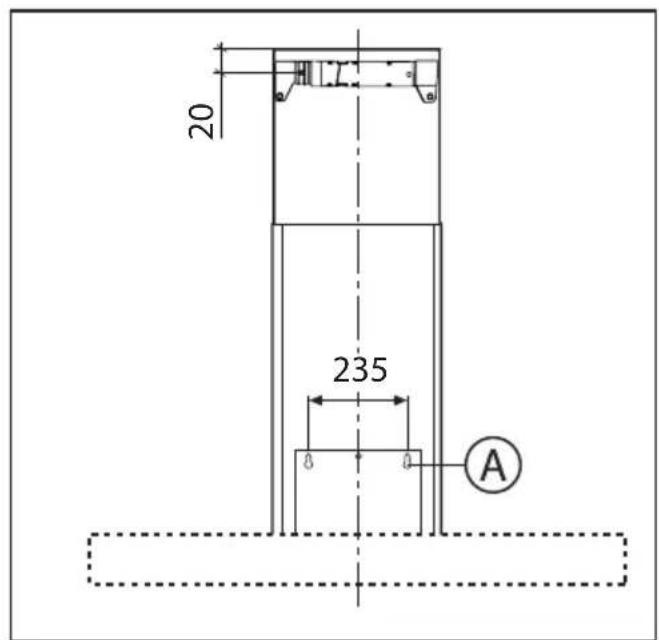

• Fissaggioaparete: - Eseguire i fori A rispettando le quote indicate (Fig.2). - Fissare l’apparecchio al muro ed allinearlo in posizione orizzontale con i pensili. - A regolazione avvenuta fissare la cappa definitivamente tramite le 2 viti A (Fig.3). Per i vari montaggi utilizzare viti e tasselli ad espansione idonei al tipo di muro (es. cemento armato, cartongesso, ecc...). Nel caso in cui le viti e i tasselli siano forniti in dotazione con il prodotto accertarsi che siano idonei per il tipo di parete in cui deve essere fissata la cappa.

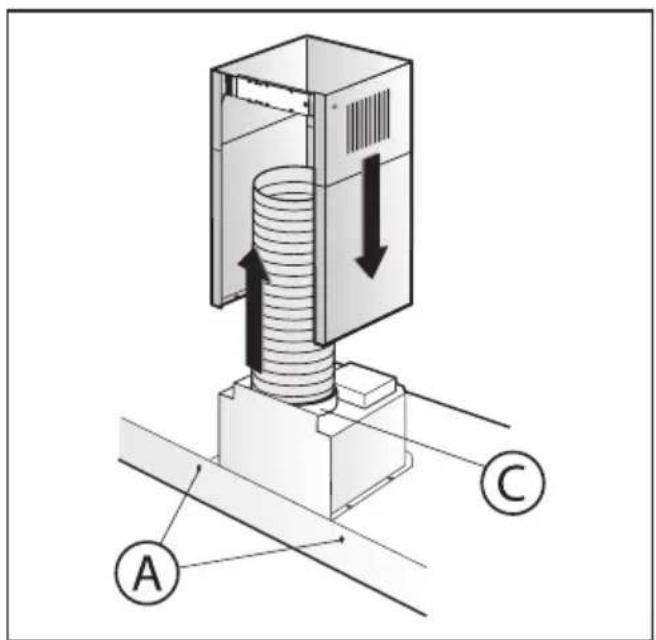

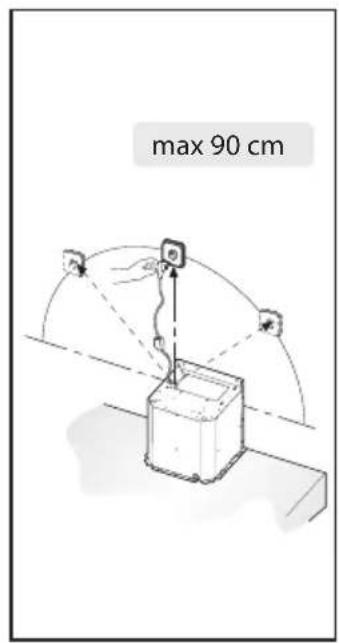

• Fissaggiodeicaminidecoratividecorativi: - Predisporre l’alimentazione elettrica entro l’ingombro del camino decorativo. Se il vostro apparecchio deve essere installato in versione aspirante o in versione motore esterno, predisporre il foro evacuazione aria. - Regolare la larghezza della staffa di supporto del camino decorativo superiore (Fig.4). - Successivamente fissarla al muro in modo che sia in asse con la vostra cappa tramite le viti A (Fig.4) e rispettando la distanza dal soffitto indicata in Fig.2. - Collegare, mediante un tubo di raccordo, la flangia C al foro evacuazione aria (Fig.3). - Infilare il camino decorativo superiore all’interno del camino decorativo inferiore.

• Versionefiltrante: Attenzione! - Per trasformare la cappa da versione ASPIRANTE a versione FILTRANTE i filtri al carbone devono essere ordinati presso il vostro rivenditore come accessorio. Abbiamo disponibili due tipi diversi di Kit, uno con filtri al carbone attivo non rigenerabili (Fig.5B) e l’altro con i filtri al carbone attivo rigenerabili (lavabili) (Fig.5C). - Per sostituire i filtri al carbone attivo non rigenerabili X, bisogna tirare verso l’esterno la leva come indicato in Fig.5B.

• Si raccomanda di mettere in funzione l’apparecchio prima di procedere alla cottura di un qualsiasi alimento. Si raccomanda di lasciar funzionare l’apparecchio per 15 minuti dopo aver terminato la cottura dei cibi, per un’evacuazione completa dell’aria viziata. Il buon funzionamento della cappa è condizionato da una corretta e costante manutenzione; una particolare attenzione deve essere data al filtro antigrasso e al filtro al carbone attivo.

• Ilfiltroantigrasso ha il compito di trattenere le particelle grasse in sospensione nell’aria, pertanto è soggetto ad intasarsi in tempi variabili relativamente all’uso dell’apparecchio. - Per prevenire il pericolo di eventuali incendi, al- 7 - massimo ogni 2 mesi, è necessario lavare i filtri antigrasso a mano, utilizzando detersivi liquidi neutri non abrasivi, oppure in lavastoviglie a basse temperature e con cicli brevi. - Dopo alcuni lavaggi, si possono verificare delle alterazioni del colore. Questo fatto non dà diritto a reclamo per l’eventuale loro sostituzione.

• Ifiltrialcarboneattivo servono per depurare l’aria che viene rimessa nell’ambiente ed ha la funzione di attenuare gli odori sgradevoli generati dalla cottura. - I filtri al carbone attivo non rigenerabili devono essere sostituiti ogni 4 mesi al massimo. La saturazione del carbone attivo dipende dall’uso più o meno prolungato dell’apparecchio, dal tipo di cucina e dalla regolarità con cui viene effettuata la pulizia del filtro antigrasso. - I filtri al carbone attivo rigenerabili devono essere lavati a mano, con detergenti neutri non abrasivi, o in lavastoviglie con una temperatura massima di 65°C (il ciclo di lavaggio deve essere completo senza stoviglie). Togliere l’acqua in eccesso senza rovinare il filtro, rimuovere le parti in plastica, e far asciugare il materassino in forno per almeno 15 minuti circa ad una temperatura di 100°C massimo. Per mantenere efficiente la funzione del filtro al carbone rigenerabile questa operazione deve essere ripetuta ogni 2 mesi. Questi devono essere sostituiti al massimo ogni 3 anni oppure quando il materassino risulta danneggiato.

• Primadirimontareifiltriantigrassoei filtrial carbone attivo rigenerabili è importante che questi siano asciugati bene.

• Pulirefrequentementelacappa,siainternamente che esternamente, usando un panno inumidito con alcool denaturato o detersivi liquidi neutri non abrasivi.

• L’ impianto di illuminazione è progettato per l’uso durante la cottura e non per l’uso prolungato di illuminazione generale dell’ambiente. L’uso prolungato dell’illuminazione diminuisce notevolmente la durata media delle lampade.

• Se l’apparecchio è dotato della luce ambiente questa può essere utilizzata per l’uso prolungato di illuminazione generale dell’ambiente.

• Attenzione: l’inosservanza delle avvertenze di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite.

• Sostituzionedellelampadealogene(Fig.6A): Per sostituire le lampade alogene Z togliere il vetrino C facendo leva sulle apposite fessure. Sostituire con lampade dello stesso tipo. Attenzione: non toccare la lampadina a mani nude.

• SostituzionedellelampadeLED(Fig.6B): Se la versione dell’apparecchio è con lampade LED per la sostituzione è necessario l’intervento di un tecnico specializzato.

• Comandi(Fig.7): NOTA: con questo comando è possibile controllare l’apparecchio anche con un telecomando da richiedere come accessorio. Tasto A = Accende/spegne la cappa. L’apparecchio si accende alla 1° velocità. Tasto B = Diminuisce la velocità del motore. Display C = Indica la velocità del motore selezionata e l’attivazione del timer/velocità intensiva/segnalazione dei filtri. Tasto D = Aumenta la velocità del motore. Premendo il tasto dalla 4° velocità si inserisce la fun- zione intensiva per 6 min, poi l’apparecchio ritorna a funzionare alla velocità di esercizio al momento dell’attivazione. Durante questa funzione sul display lampeggia il numero 4. - Se si vuole disattivare la funzione prima dei 6 minuti premere il tasto B. Attenzione! Alcuni modelli lavorano fino alla 3° vel., per cui la funzione intensiva non è prevista. Tasto E = Con qualsiasi velocità inserita1-2-3 velocità (esclusa la vel. Intensiva 4) premendo il tasto si attiva la funzione Timer. Quando la funzione Timer è attiva sul display deve lampeggiare la velocità impostata nel momentoi dell'attivazione del timer. Dopo 15 min al termine del conteggio la cappa si spegne (motore ed eventuali luci accese). Se è in funzione la velocità intensiva il Timer non si può attivare. - Se si vuole disattivare la funzione prima dei 15 minuti premere il tasto E. Tasto F = Accende/spegne le luci.

• Saturazionefiltriantigrasso/carboneattivo: - Dopo 30 h di funzionamento quando il display C lampeggia alternando la velocità d’esercizio con la lettera F (es. 2 e F), ciò significa che si devono lavare i filtri antigrasso. - Dopo 120 h di funzionamento quando il display C lampeggia alternando la velocità d’esercizio con la lettera C/F (es.2 e C/F), ciò significa che si devono lavare o sostituire i filtri carbone. - Una volta ricollocato il filtro pulito bisogna resettare la memoria elettronica a cappa accesa, premendo il tasto B per circa 3 sec. Passato questo tempo sul display compare la lettera E (conferma reset effettuato) e si spegne la cappa.

• Comandimeccanici(Fig.8)la simbologia è di seguito riportata: A = Tasto ILLUMINAZIONE B = Tasto OFF C = Tasto PRIMA VELOCITÀ D = Tasto SECONDA VELOCITÀ E = Tasto TERZA VELOCITÀ.
