BEDIENUNGSANLEITUNG GHW880BK Glem Gas

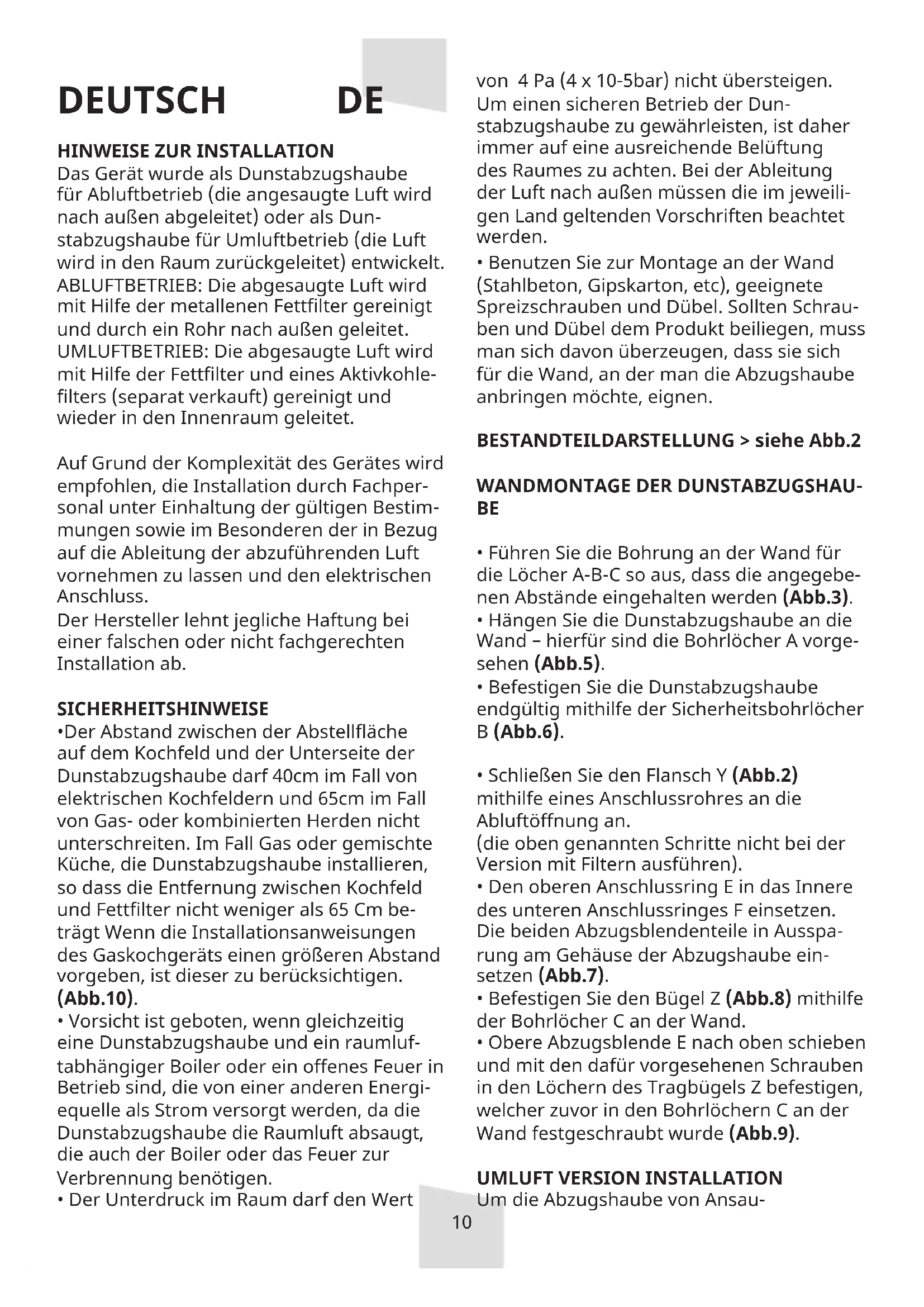

Das Gerät wurde als Dunstabzugshaube für Abluftbetrieb (die angesaugte Luft wird nach außen abgeleitet) oder als Dun- stabzugshaube für Umluftbetrieb (die Luft wird in den Raum zurückgeleitet) entwickelt. ABLUFTBETRIEB: Die abgesaugte Luft wird mit Hilfe der metallenen Fettlter gereinigt und durch ein Rohr nach außen geleitet. UMLUFTBETRIEB: Die abgesaugte Luft wird mit Hilfe der Fettlter und eines Aktivkohle- lters (separat verkauft) gereinigt und wieder in den Innenraum geleitet. Auf Grund der Komplexität des Gerätes wird empfohlen, die Installation durch Fachper- sonal unter Einhaltung der gültigen Bestim- mungen sowie im Besonderen der in Bezug auf die Ableitung der abzuführenden Luft vornehmen zu lassen und den elektrischen Anschluss. Der Hersteller lehnt jegliche Haftung bei einer falschen oder nicht fachgerechten Installation ab. SICHERHEITSHINWEISE

• Der Abstand zwischen der Abstelläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 40cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten. Im Fall Gas oder gemischte Küche, die Dunstabzugshaube installieren, so dass die Entfernung zwischen Kochfeld und Fettlter nicht weniger als 65 Cm be- trägt Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen. (Abb.10).

• Vorsicht ist geboten, wenn gleichzeitig eine Dunstabzugshaube und ein raumluf- tabhängiger Boiler oder ein offenes Feuer in Betrieb sind, die von einer anderen Energi- equelle als Strom versorgt werden, da die Dunstabzugshaube die Raumluft absaugt, die auch der Boiler oder das Feuer zur Verbrennung benötigen.

• Der Unterdruck im Raum darf den Wert von 4 Pa (4 x 10-5bar) nicht übersteigen. Um einen sicheren Betrieb der Dun- stabzugshaube zu gewährleisten, ist daher immer auf eine ausreichende Belüftung des Raumes zu achten. Bei der Ableitung der Luft nach außen müssen die im jeweili- gen Land geltenden Vorschriften beachtet werden.

• Benutzen Sie zur Montage an der Wand (Stahlbeton, Gipskarton, etc), geeignete Spreizschrauben und Dübel. Sollten Schrau- ben und Dübel dem Produkt beiliegen, muss man sich davon überzeugen, dass sie sich für die Wand, an der man die Abzugshaube anbringen möchte, eignen. BESTANDTEILDARSTELLUNG > siehe Abb.2

• Führen Sie die Bohrung an der Wand für die Löcher A-B-C so aus, dass die angegebe- nen Abstände eingehalten werden (Abb.3).

• Hängen Sie die Dunstabzugshaube an die Wand – hierfür sind die Bohrlöcher A vorge- sehen (Abb.5).

• Befestigen Sie die Dunstabzugshaube endgültig mithilfe der Sicherheitsbohrlöcher B (Abb.6).

• Schließen Sie den Flansch Y (Abb.2) mithilfe eines Anschlussrohres an die Abluftöffnung an. (die oben genannten Schritte nicht bei der Version mit Filtern ausführen).

• Den oberen Anschlussring E in das Innere des unteren Anschlussringes F einsetzen. Die beiden Abzugsblendenteile in Ausspa- rung am Gehäuse der Abzugshaube ein- setzen (Abb.7).

• Befestigen Sie den Bügel Z (Abb.8) mithilfe der Bohrlöcher C an der Wand.

• Obere Abzugsblende E nach oben schieben und mit den dafür vorgesehenen Schrauben in den Löchern des Tragbügels Z befestigen, welcher zuvor in den Bohrlöchern C an der Wand festgeschraubt wurde (Abb.9).

UMLUFT VERSION INSTALLATION

Um die Abzugshaube von Ansau-11 gausführung in ltrierende Ausführung umzuwandeln, müssen Aktivkohlelter installiert werden (Abb. 4). ELEKTRISCHER ANSCHLUSS Überprüfen Sie, ob die Netzspannung ausreichend ist und der für die Speisung der Abzugshaube gemäß den Angaben auf dem Typenschild im Inneren des Gerätes entspricht. FUNKTIONSKONTROLLE Überprüfen Sie das Einschalten des Motors bei den 4 Geschwindigkeiten sowie die Beleuchtung. BEDIENUNG Version mit TOUCH AUF GLAS (kapazitive bedienung) A. ON/OFF_ Einschaltung auf Geschwindigkeitsstu- fe 0, Ausschaltung der Dun- stabzugshaube (sowie der Lichter) B. Taste – Einschaltung auf Ge- schwindigkeitsstufe 1 (bei Herabsetzung schaltet sich das Gerät auf ON). C. Taste + Erhöhung ab Ge- schwindigkeitsstufe 2 bis 3 bis

HINWEIS: Erhöhung der Saugstärke ab Geschwin- digkeitsstufe 1. D.dieser Taste schaltet sich der Timer ein und der Motor schaltet sich nach 15 Minuten aus. Bei Geschwindigkeitsstufe 4 schaltet sich der Timer auto- matisch ein und schaltet auf Geschwindigkeitsstufe 3 nach 7 Minuten zurück. E. Licht ( nur mit Gerät auf ON) SICHERHEIT

• Unter der Haube nicht mit offener Flamme kochen.

• Bei Benutzung von Frittiergeräten ist es notwendig diese ständig unter Kontrolle zu halten, da das überhitzte Öl sich entzünden könnte.

• Trennen Sie vor jeglichen Reinigungsar- beiten das Gerät von der Stromversorgung durch Herausziehen des Steckers oder Betätigung des Hauptschalters.

• Sollten im Raum gleichzeitig die Haube und weitere Geräte, die Dämpfe abgeben und nicht durch elektrischen Strom gespeist werden, verwendet werden, muss der Raum gelüftet werden.

• Vermeiden Sie es, das Kochfeld (unge- nutzt) eingeschaltet zu lassen.

• Beschränken Sie den Einsatz der Abzugshaube auf das Vorgesehene: Verhin- derung von Kochgerüchen; verwenden Sie sie nicht für andere Zwecke.

• Es ist empfehlenswert, die Abzugshaube kurz vor dem Kochvorgang einzuschalten und diese nach dessen Ende mindestens 15 min weiter zu betreiben, d.h. bis alle Gerüche verschwunden sind. REINIGUNG

• Verwenden Sie ausschließlich ein feuchtes Tuch und neutrale üssige Reinigungsmittel.

• Vermeiden Sie nasse Tücher und Schwäm- me, Wasserstrahlen, Lösungsmittel, Alkohol und Scheuermittel. HINWEIS: Trennen Sie vor jeglichen War- tungsarbeiten das Gerät von der Stromver- sorgung durch Herausziehen des Steckers oder Betätigung des Hauptschalters. FETTFILTER AUS METALL (Abb.2M) Die Fettlter haben die Aufgabe, die Fettpar- tikel in der Luft zu binden; die Sättigung der Filter hängt daher von der Häugkeit ab, mit der die Dunstabzugshaube betrieben wird. Um eine mögliche Brandgefahr zu verhin- dern, muss der Filter auf jeden Fall späte- stens alle zwei Monate wie folgt gereinigt werden:

• Entnehmen Sie die Filter aus der Dun- stabzugshaube und waschen Sie sie mit einem Gemisch aus Wasser und üssigem

• Wenn notwenig, lassen Sie die Ver- schmutzungen kurz einweichen.

• Gründlich mit lauwarmem Wasser abspülen und abtrocknen lassen. Sie kön- nen die Filter auch in der Geschirrspülma- schine reinigen. Nach mehrmaligem Waschen der Alumi- niumlter können Farbveränderungen auftreten. Daraus resultiert jedoch kein An- spruch auf einen kostenlosen Ersatz dieser Teile des Geräts. ACTIVATED CARBON FILTERS (Abb.2L) (für Umluft Version) Die Aktivkohlelter dienen dazu, die Luft zu reinigen, die wieder in den Raum zurückgeführt wird. Diese Filter sind weder waschbar noch wie- der verwertbar und müssen spätestens alle vier Monate ausgewechselt werden. Die Sät- tigung der Aktivkohle ist von der mehr oder weniger langen Benutzung der Küchenhau- be abhängig, sowie von der Art der zuberei- teten Speisen und von der Regelmäßigkeit, mit welcher die Fettlter gereinigt werden. Zur Montage des Kohlelters ist Folgendes erforderlich:

• Die metallenen Fettlter abmontieren (Abb.2M).

• Die Kohlenilter abmontieren (Abb.4) BELEUCHTUNG Bauen Sie eine Lampe mit den gleichen Eigenschaften ein, da eine höhere Leistung die Elektroanlage beschädigen könnte. REINIGUNG WARNLEUCHTE E.

Die Funktion erinnert Sie an die Reinigung und Wartung der Haubenlter. Sie wird alle 30 Arbeitsstunden automatisch aktiviert und durch das Blinken der Ein / Aus-LED hervorgehoben (Abb.1-E). Um die Funktion zu deaktivieren, halten Sie einfach die Ein / Aus-Lichttaste mindestens 3 Sekunden lang gedrückt (Abb.1-E). SAUBERES LUFTPROGRAMM Das Programm erlaubt innerhalb der Küche, in der die Haube installiert ist, um die gesättigte Luft der Umgebung zu ltern. N.B. Das Programm kann bei ausgeschalte- ter Haube aktiviert werden. Sie wird aktiviert, indem Sie die Tasten „-“ und „+“ gleichzeitig mindestens 3 Sekunden lang gedrückt halten (Abb.1-B / C). und ist mit dem Blinken desselben ersichtlich. Das Programm aktiviert die Motorhaube jede Stunde für 10 Minuten im zweiten Gang, Anzahl von 5 Zyklen. Um die Funktion zu deaktivieren, halten Sie einfach die Tasten “-“ und “+“ mindestens 3 Sekunden lang gedrückt (Abb.1- B / C). TECHNISCHE DATEN - Edelstahlgehäuse - Höhenverstellbarer Haubenkanal

-ELEKTROANLAGE GEMÄSS INTERNATIONA-

LEN NORMEN -4 - 3 BETRIEBSGESCHWINDIGKEITEN - BELEUCHTUNGSANLAGE: halogen Lampe 20W 12V GU 4
