GHW880BK - Cappa da cucina Glem Gas - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo GHW880BK Glem Gas in formato PDF.
| Tipo di prodotto | Cappa da cucina |
| Marca | Glem Gas |
| Modello | GHW880BK |
| Tipo di installazione | A parete |
| Modalità d'uso | Estrazione esterna o ricircolo interno (filtro a carbone opzionale) |
| Diametro di uscita aria | 150 mm (riduttore 120 mm incluso) |
| Numero di velocità | 4 |
| Comando | Touch capacitivo (vetro) |
| Illuminazione | Lampada alogena 20 W, 12 V, attacco GU4 |
| Timer | Sì (spegnimento automatico dopo 15 minuti; in velocità 4, passaggio automatico a 3 dopo 7 min) |
| Programma aria pulita | Sì (funziona a cappa spenta; ciclo di 10 min/h per 5 cicli) |
| Filtri antigrasso | Metallici, lavabili in lavastoviglie (ogni 3-4 settimane) |
| Filtro a carbone | Opzionale, non lavabile, da sostituire ogni 3 mesi max. |
| Distanza minima dal piano cottura | 40 cm (elettrico), 65 cm (gas) |
| Materiale | Acciaio inossidabile (struttura) |
| Alimentazione | Rete 220-240 V (tipica) |
| Indicazione di saturazione filtri | Sì (spia lampeggiante dopo 30h di funzionamento) |
| Sicurezza | Scollegare prima della manutenzione; non cucinare a fiamma; ventilazione adeguata se utilizzato con altri apparecchi |
Domande frequenti - GHW880BK Glem Gas
Domande degli utenti su GHW880BK Glem Gas
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa da cucina in formato PDF gratuitamente! Trova il tuo manuale GHW880BK - Glem Gas e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GHW880BK del marchio Glem Gas.
MANUALE UTENTE GHW880BK Glem Gas
la buona cucina italiana
Fig.2
Fig.3Fig.1
Fig.4

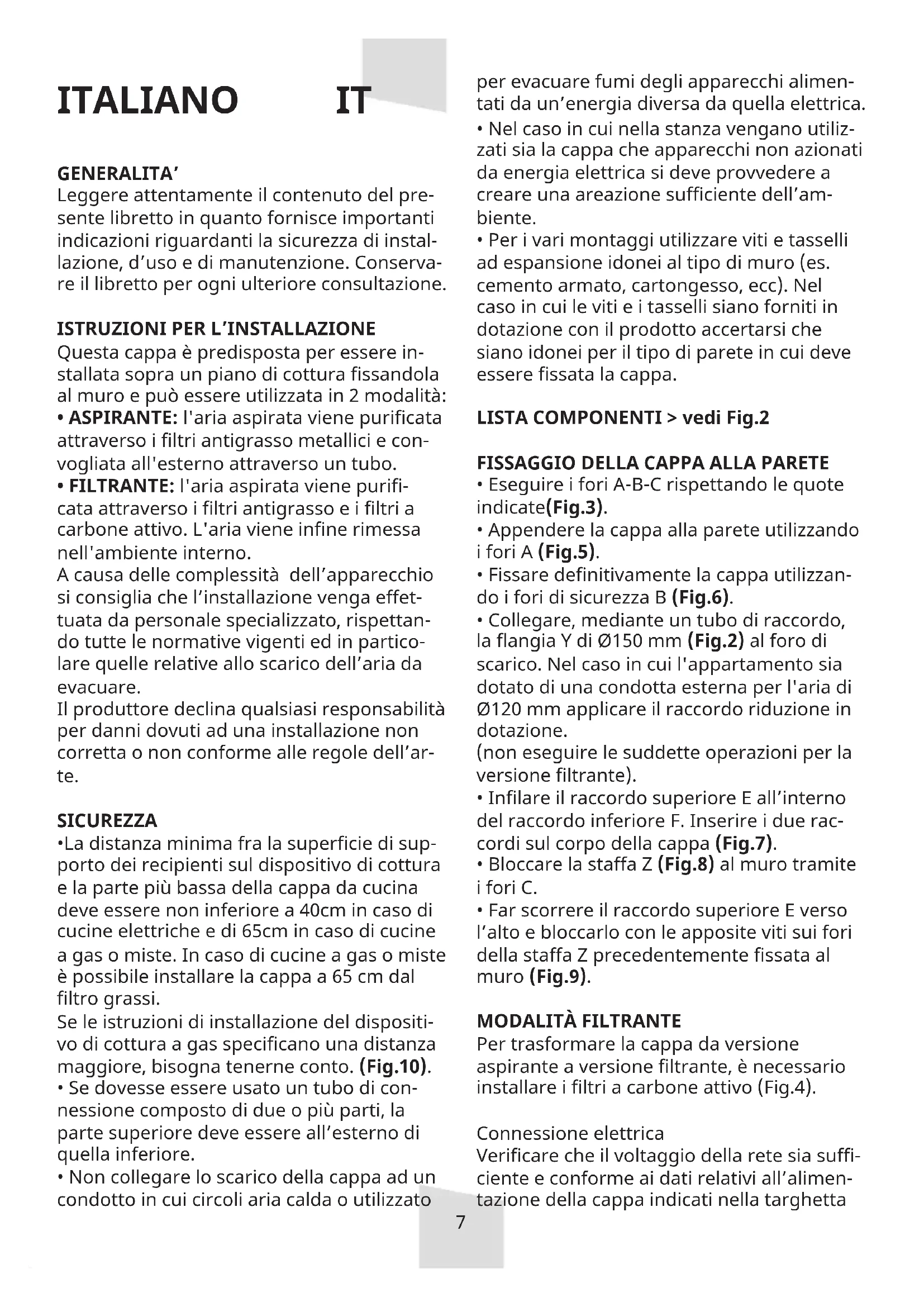

Leggere attentamente il contenuto del presente libretto in quanto fornisce importanti indicazioni riguardanti la sicurezza di installazione, d'uso e di manutenzione. Conservare il libretto per ogni ulteriore consultazione.
ISTRUZIONI PER L'INSTALLAZIONE
Questa cappa è predisposta per essere installata sopra un piano di cottura fissandola al muro e può essere utilizzata in 2 modalità:
- ASPIRANTE: l'aria aspirata viene purificata attraverso i filtri antigrasso metallici e convogliata all'esterno attraverso un tubo.
- FILTRANTE: l'aria aspirata viene purificata attraverso i filtri antigrasso e i filtri a carbone attivo. L'aria viene infine rimessa nell'ambiente interno.
A causa delle complessità dell'apparecchio si consiglia che l'installazione venga effettuata da personale specializzato, rispettando tutte le normative vigenti ed in particolare quelle relative allo scarico dell'aria da evacuare.
Il produttore declina qualsiasi responsabilità per danni dovuti ad una installazione non corretta o non conforme alle regole dell'arte.
SICUREZZA
- La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 40cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste. In caso di cucine a gas o miste è possibile installare la cappa a 65 cm dal filtro grassi.
Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto. (Fig.10).
- Se dovesse essere usato un tubo di connessione composto di due o più parti, la parte superiore deve essere all'esterno di quella inferiore.
- Non collegare lo scarico della cappa ad un condotto in cui circoli aria calda o utilizzato
per evacuare fumi degli apparecchi alimentati da un'energia diversa da quella elettrica.
- Nel caso in cui nella stanza vengano utilizzati sia la cappa che apparecchi non azionati da energia elettrica si deve provvedere a creare una areazione sufficiente dell'ambiente.
- Per i vari montaggi utilizzare viti e tasselli ad espansione idonei al tipo di muro (es. cemento armato, cartongesso, ecc). Nel caso in cui le viti e i tasselli siano forniti in dotazione con il prodotto accertarsi che siano idonei per il tipo di parete in cui deve essere fissata la cappa.

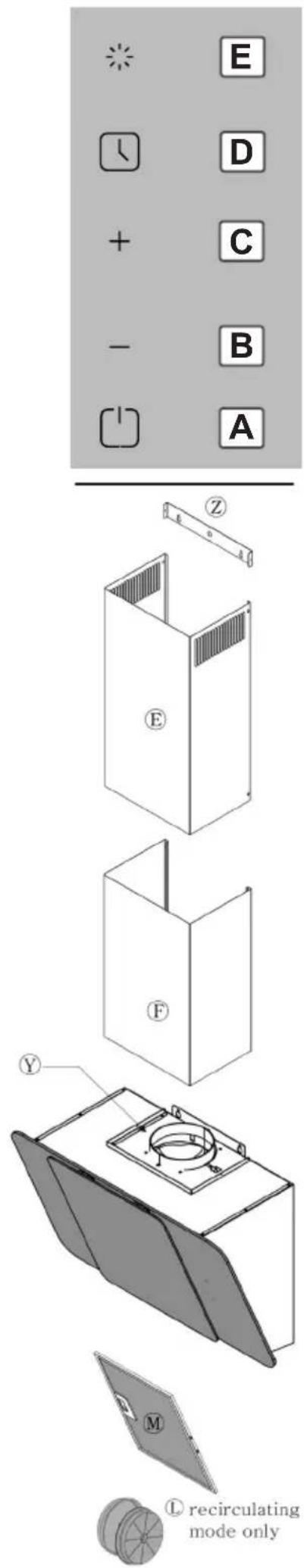

LISTA COMPONENTI > vedi Fig.2
FISSAGGIO DELLA CAPPA ALLA PARETE

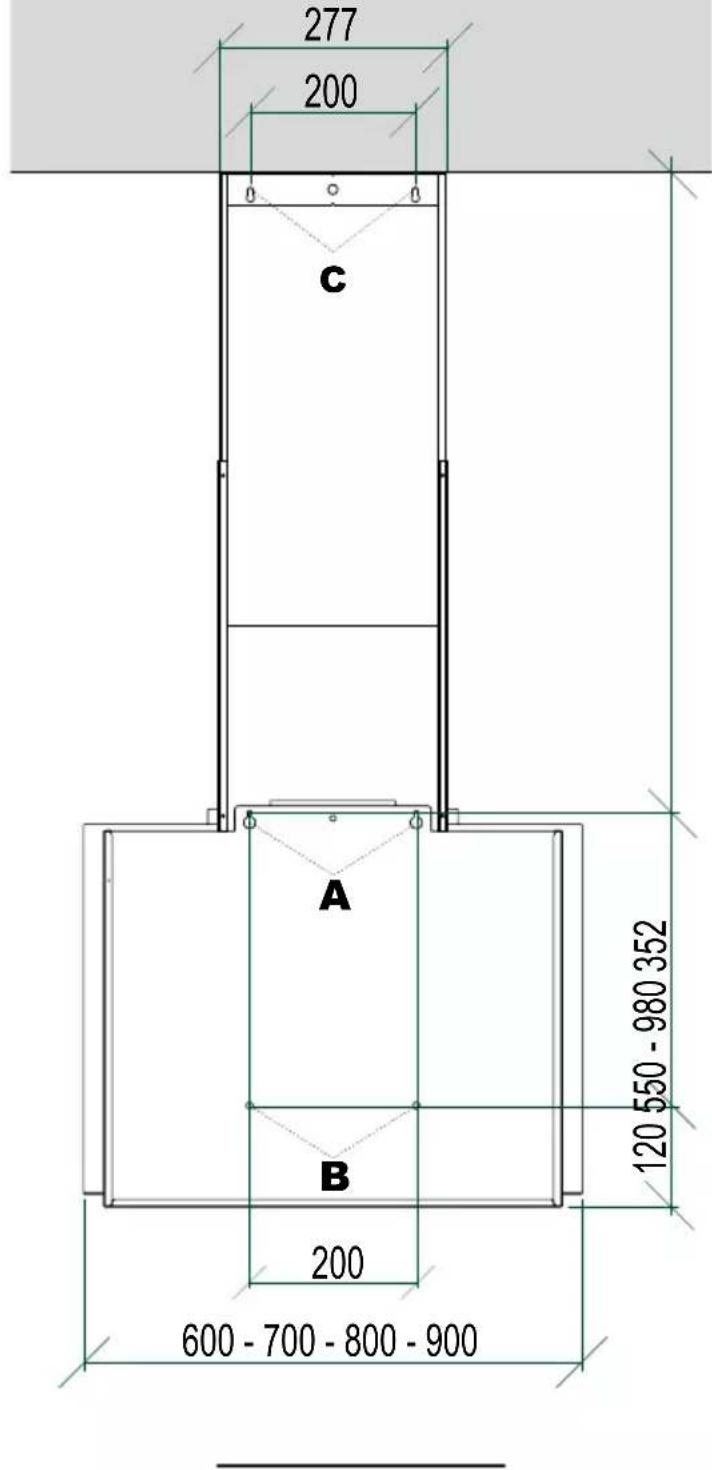

- Eseguire i fori A-B-C rispettando le quote indicate(Fig.3).
- Appendere la cappa alla parete utilizzando i fori A (Fig.5).
- Fissare definitivamente la cappa utilizzando i fori di sicurezza B (Fig.6).
- Collegare, mediante un tubo di raccordo, la flangia Y di ∅150 mm (Fig.2) al foro di scarico. Nel caso in cui l'appartamento sia dotato di una condotta esterna per l'aria di ∅120 mm applicare il raccordo riduzione in dotazione.
(non eseguire le suddette operazioni per la versione filtrante).
- Infilare il raccordo superiore E all'interno del raccordo inferiore F. Inserire i due raccordi sul corpo della cappa (Fig.7).
- Bloccare la staffa Z (Fig.8) al muro tramite i fori C.
- Far scorrere il raccordo superiore E verso l'alto e bloccarlo con le apposite viti sui fori della staffa Z precedentemente fissata al muro (Fig.9).
MODALITÀ FILTRANTE

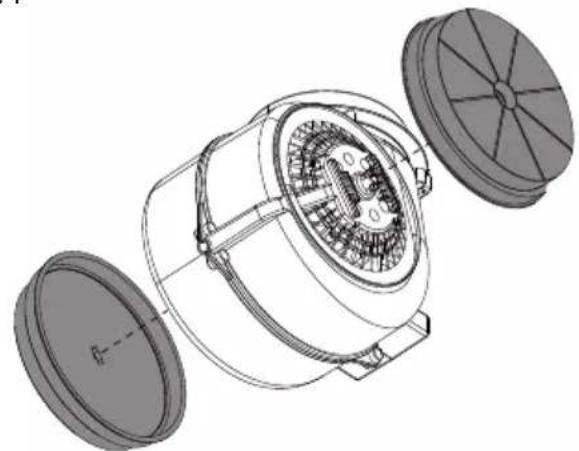

Per trasformare la cappa da versione aspirante a versione filtrante, è necessario installare i filtri a carbone attivo (Fig.4).
Connessione elettrica
Verificare che il voltaggio della rete sia sufficiente e conforme ai dati relativi all'alimentazione della cappa indicati nella targhetta
all'interno dell'apparecchio.
Controllo funzionale
Verificare l'accensione del motore nelle 4 velocita' e l'illuminazione.
ISTRUZIONI PER L'USO
Versione COMANDI TOUCH su vetro (capacitiva) (Fig.1)
A. ON/OFF_accensione cappa alla velocità 0, e spegnimento cappa (Comprende le luci).
B. Tasto - Avvio in 1° Velocità (decremento riporta la cappa in ON).
C. Tasto +. incremento di velocità dalla 2° alla 3° alla 4° velocità.
NOTA: incremento della velocità con partenza dalla 1° Velocità.
D. Timer - premendo questo tasto si attiva il timer che spegnerà il motore di aspirazione dopo 15 minuti. Quando la velocità di aspirazione è impostata su 4 il timer si attiva automaticamente, la velocità di aspirazione verrà automaticamente impostata su 3 dopo 7 minuti.
Interruzione programmi timer, pressione del tasto "TIMER" o incremento/decremento dei tasti + O -, disattivano i programmi timer.
E. Luce ( solo a cappa ON)
AVVERTENZE
• Non fare cucine alla fiamma sotto la cappa.
- Nel caso in cui nella stanza vengano utilizzati simultaneamente sia la cappa che altri apparecchi non alimentati da energia elettrica, bisogna provvedere ad areare il locale.
- Evitare fornelli accesi liberi (non utilizzati).
- Controllare costantemente i cibi fritti per evitare che l'olio surriscaldato prenda fuoco.
- Non toccare le lampade dopo un uso protratto dell'apparecchio.
- Non cercare di controllare i filtri con la cappa in funzione.
- Limitare l'uso della cappa a ciò che è stata progettata: abbattere gli odori di cucina. Non utilizzarla per altri impieghi.
- Si consiglia di mettere in funzione la cappa poco prima di procedere a qualsiasi operazione di cottura e di lasciarla in funzione dopo la cottura per almeno 10 minuti e comunque fino a quando ogni odore non sia scomparso.
PULIZIA E MANUTENZIONE
- Il buon funzionamento della cappa è condizionato dall'assiduità con cui sono effettuate le operazioni di manutenzione, in modo particolare, del filtro antigrasso, e del filtro al carbone attivo.
- Prima di procedere a qualsiasi operazione di pulizia scollegare l'apparecchio dal collegamento elettrico sfilando la spina o agendo sull' interruttore generale.
- Pulire frequentemente tutti i depositi sul ventilatore e sulle altre superfici, usando un panno inumidito con alcool denaturato o detersivi liquidi neutri non abrasivi.
- Utilizzare solo ed esclusivamente un panno umido e detersivo liquido neutro.
- Evitare panni e spugne bagnate, getti d'acqua, diluenti, solventi, alcol e sostanze abrasive.
FILTRI ANTIGRASSO METALLICI (Fig.2M)
I filtri antigrasso hanno il compito di trattenere le particelle grasse in sospensione nell'aria, pertanto sono soggetti ad intasarsi in tempi variabili relativamente all'uso dell'apparecchio.
In ogni caso, per prevenire il pericolo di eventuali incendi, al massimo dopo 2 mesi è necessario pulire i filtri eseguendo le seguenti operazioni:
- Togliere i filtri dalla cappa e lavarli con una soluzione di acqua e detergente liquido neutro, lasciando rinvenire lo sporco.
- Sciacquare abbondantemente con acqua tiepida e lasciare asciugare.
I filtri possono essere lavati anche in lava- stoviglie. Dopo alcuni lavaggi si possono
verificare delle alterazioni del colore. Questo non dà diritto a reclamo per l'eventuale sostituzione dei pannelli.
FILTRI AL CARBONE ATTIVO (Fig.2L)
I filtri al carbone attivo servono per depura-re l'aria che verrà rimessa nell'ambiente. La saturazione del carbone attivo dipende dall'uso più o meno prolungato dell'appa-recchio, dal tipo di cucina e dalla regolarità con cui viene effettuata la pulizia del filtro antigrasso.
I filtri non sono lavabili o rigenerabili e devono essere sostituiti ogni quattro mesi al massimo.
Per estrarre il filtro carbone è necessario:
- smontare i filtri antigrasso metallici (Fig.2M).
• estrarre i 2 filtri carbone ruotandoli (Fig.4)
ILLUMINAZIONE
- Disconnettere l'apparecchio dalla rete elttrica prima di effettuare qualsiasi sostituzione.
- Nel caso fosse necessario sostituire una lampada rimontarne una di uguali caratteristiche poichè una di maggiore potenza potrebbe danneggiare seriamente l'impianto elettrico.
- Attenzione: le lampadine potrebbero essere molto calde!
LUCE DI AVVERTIMENTO PULIZIA E MANUTENZIONE DEI FILTRI
La funzione ricorda di effettuare la pulizia e manutenzione dei filtri della cappa. Si attiva automaticamente, ogni 30 ore di lavoro, e si evidenzia con il lampeggio del led On / Off luce (Fig.1- E). Per disattivare la funzione basta tenere premuto per 3 o più secondi il tasto On / Off luce (Fig.1-E).
PROGRAMMA ARIA PULITA
Il programma permette all'interno della cucina, ove è installata la cappa, di filtrare l'aria satura dell'ambiente.
N.B. L'Attivazione del programma si esegue a motore spento.
Si attiva, tenendo premuto in contemporanea i tasti “-” e “+” (Fig.1-B/C) per un tempo di almeno 3 sec., e si evidenza con il
lampeggio degli stessi.
Il programma attiva il motore in seconda velocità per 10 minuti ogni ora, per un numero di 5 cicli.
Per disattivare la funzione basta tenere premuto per almeno 3 sec. i tasti “-” e “+” (Fig.1-B/C).
SPECIFICHE TECNICHE
- STRUTTURA IN ACCIAIO INOX
- CAPPA CON CANNA FUMARIA REGOLABILE IN ALTEZZA
- IMPIANTO ELETTRICO A NORME INTERNAZIONALI
- 4 o 3 VELOCITA' DI ESERCIZIO
- IMPIANTO ILLUMINAZIONE: 2 lampade alogene 20W 12V GU 4
Dismissione degli elettrodomestici
La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel
normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.
