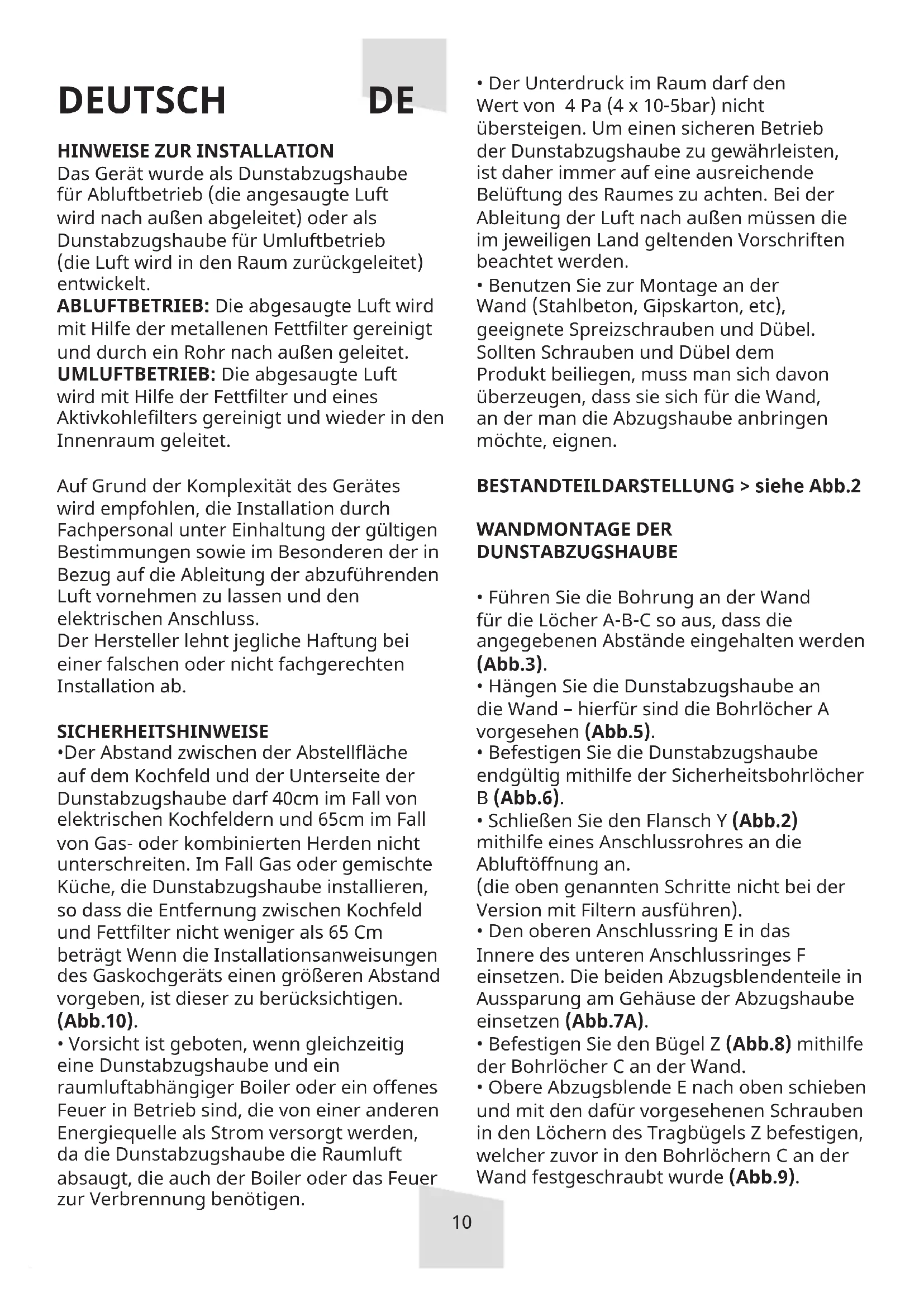

BEDIENUNGSANLEITUNG GHW97BK Glem Gas

Das Gerät wurde als Dunstabzugshaube für Abluftbetrieb (die angesaugte Luft wird nach außen abgeleitet) oder als Dunstabzugshaube für Umluftbetrieb (die Luft wird in den Raum zurückgeleitet) entwickelt. ABLUFTBETRIEB: Die abgesaugte Luft wird mit Hilfe der metallenen Fettlter gereinigt und durch ein Rohr nach außen geleitet. UMLUFTBETRIEB: Die abgesaugte Luft wird mit Hilfe der Fettlter und eines Aktivkohlelters gereinigt und wieder in den Innenraum geleitet. Auf Grund der Komplexität des Gerätes wird empfohlen, die Installation durch Fachpersonal unter Einhaltung der gültigen Bestimmungen sowie im Besonderen der in Bezug auf die Ableitung der abzuführenden Luft vornehmen zu lassen und den elektrischen Anschluss. Der Hersteller lehnt jegliche Haftung bei einer falschen oder nicht fachgerechten Installation ab. SICHERHEITSHINWEISE

• Der Abstand zwischen der Abstelläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 40cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten. Im Fall Gas oder gemischte Küche, die Dunstabzugshaube installieren, so dass die Entfernung zwischen Kochfeld und Fettlter nicht weniger als 65 Cm beträgt Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen. (Abb.10).

• Vorsicht ist geboten, wenn gleichzeitig eine Dunstabzugshaube und ein raumluftabhängiger Boiler oder ein offenes Feuer in Betrieb sind, die von einer anderen Energiequelle als Strom versorgt werden, da die Dunstabzugshaube die Raumluft absaugt, die auch der Boiler oder das Feuer zur Verbrennung benötigen.

• Der Unterdruck im Raum darf den Wert von 4 Pa (4 x 10-5bar) nicht übersteigen. Um einen sicheren Betrieb der Dunstabzugshaube zu gewährleisten, ist daher immer auf eine ausreichende Belüftung des Raumes zu achten. Bei der Ableitung der Luft nach außen müssen die im jeweiligen Land geltenden Vorschriften beachtet werden.

• Benutzen Sie zur Montage an der Wand (Stahlbeton, Gipskarton, etc), geeignete Spreizschrauben und Dübel. Sollten Schrauben und Dübel dem Produkt beiliegen, muss man sich davon überzeugen, dass sie sich für die Wand, an der man die Abzugshaube anbringen möchte, eignen. BESTANDTEILDARSTELLUNG > siehe Abb.2 WANDMONTAGE DER DUNSTABZUGSHAUBE

• Führen Sie die Bohrung an der Wand für die Löcher A-B-C so aus, dass die angegebenen Abstände eingehalten werden (Abb.3).

• Hängen Sie die Dunstabzugshaube an die Wand – hierfür sind die Bohrlöcher A vorgesehen (Abb.5).

• Befestigen Sie die Dunstabzugshaube endgültig mithilfe der Sicherheitsbohrlöcher B (Abb.6).

• Schließen Sie den Flansch Y (Abb.2) mithilfe eines Anschlussrohres an die Abluftöffnung an. (die oben genannten Schritte nicht bei der Version mit Filtern ausführen).

• Den oberen Anschlussring E in das Innere des unteren Anschlussringes F einsetzen. Die beiden Abzugsblendenteile in Aussparung am Gehäuse der Abzugshaube einsetzen (Abb.7A).

• Befestigen Sie den Bügel Z (Abb.8) mithilfe der Bohrlöcher C an der Wand.

• Obere Abzugsblende E nach oben schieben und mit den dafür vorgesehenen Schrauben in den Löchern des Tragbügels Z befestigen, welcher zuvor in den Bohrlöchern C an der Wand festgeschraubt wurde (Abb.9). DE11

UMLUFT VERSION INSTALLATION

Um die Abzugshaube von Ansaugausführung in ltrierende Ausführung umzuwandeln, setzen Sie die Aktivkohlelter auf jeder Seite des Motors in die Mitte und drehen Sie sie bis zum Anschlag (Abb.4-L). ELEKTRISCHER ANSCHLUSS Überprüfen Sie, ob die Netzspannung ausreichend ist und der für die Speisung der Abzugshaube gemäß den Angaben auf dem Typenschild im Inneren des Gerätes entspricht. FUNKTIONSKONTROLLE Überprüfen Sie das Einschalten des Motors bei den 3 Geschwindigkeiten sowie die Beleuchtung. BEDIENUNG TOUCH CONTROL auf Inox-Stahl Ein / Aus - Absaugung der Haube Taste – Umschalten auf Geschwindigkeitsstufe 1 Taste – Umschalten auf Geschwindigkeitsstufe 2 Taste – Umschalten auf Geschwindigkeitsstufe 3 Licht Ein / Aus SICHERHEIT

• Unter der Haube nicht mit offener Flamme kochen.

• Bei Benutzung von Frittiergeräten ist es notwendig diese ständig unter Kontrolle zu halten, da das überhitzte Öl sich entzünden könnte.

• Trennen Sie vor jeglichen Reinigungsarbeiten das Gerät von der Stromversorgung durch Herausziehen des Steckers oder Betätigung des Hauptschalters.

• Sollten im Raum gleichzeitig die Haube und weitere Geräte, die Dämpfe abgeben und nicht durch elektrischen Strom gespeist werden, verwendet werden, muss der Raum gelüftet werden.

• Vermeiden Sie es, das Kochfeld (ungenutzt) eingeschaltet zu lassen.

• Beschränken Sie den Einsatz der Abzugshaube auf das Vorgesehene: Verhinderung von Kochgerüchen; verwenden Sie sie nicht für andere Zwecke.

• Es ist empfehlenswert, die Abzugshaube kurz vor dem Kochvorgang einzuschalten und diese nach dessen Ende mindestens 15 min weiter zu betreiben, d.h. bis alle Gerüche verschwunden sind.

• Berühren Sie die Glühbirnen nicht nach oder während des Gerätegebrauchs. REINIGUNG

• Verwenden Sie ausschließlich ein feuchtes Tuch und neutrale üssige Reinigungsmittel.

• Vermeiden Sie nasse Tücher und Schwämme, Wasserstrahlen, Lösungsmittel, Alkohol und Scheuermittel. HINWEIS: Trennen Sie vor jeglichen Wartungsarbeiten das Gerät von der Stromversorgung durch Herausziehen des Steckers oder Betätigung des Hauptschalters. FETTFILTER AUS METALL (Abb.2M) Die Fettlter haben die Aufgabe, die Fettpartikel in der Luft zu binden; die Sättigung der Filter hängt daher von der Häugkeit ab, mit der die Dunstabzugshaube betrieben wird. Um eine mögliche Brandgefahr zu verhindern, muss der Filter auf jeden Fall spätestens alle zwei12 Monate wie folgt gereinigt werden:

• Entnehmen Sie die Filter aus der Dunstabzugshaube und waschen Sie sie mit einem Gemisch aus Wasser und üssigem Neutralreiniger.

• Wenn notwenig, lassen Sie die Verschmutzungen kurz einweichen.

• Gründlich mit lauwarmem Wasser abspülen und abtrocknen lassen. Sie können die Filter auch in der Geschirrspülmaschine reinigen. Nach mehrmaligem Waschen der Aluminiumlter können Farbveränderungen auftreten. Daraus resultiert jedoch kein Anspruch auf einen kostenlosen Ersatz dieser Teile des Geräts. ACTIVATED CARBON FILTERS (Abb.2L) (für Umluft Version). Die Aktivkohlelter dienen dazu, die Luft zu reinigen, die wieder in den Raum zurückgeführt wird. Diese Filter sind weder waschbar noch wieder verwertbar und müssen spätestens alle vier Monate ausgewechselt werden. Die Sättigung der Aktivkohle ist von der mehr oder weniger langen Benutzung der Küchenhaube abhängig, sowie von der Art der zubereiteten Speisen und von der Regelmäßigkeit, mit welcher die Fettlter gereinigt werden. Zur Montage des Kohlelters ist Folgendes erforderlich:

• Die metallenen Fettlter abmontieren (Abb.2M).

• Die Kohlenilter abmontieren (Abb.4)

Die Haube ist mit einem auf der Leuchtdiodentechnologie basierten Beleuchtungssystem ausgestattet. Die LEDs ermöglichen eine optimale Beleuchtung der Kochäche. Sie haben eine Leistungsdauer, die das Zehnfache deren der traditionellen Lichter ist und bieten eine Energieersparnis bis zu 90%. Um die Leds mit neuen zu ersetzen, setzen Sie sich bitte mit dem Kundendienst in Verbindung. TECHNISCHE DATEN - Edelstahlgehäuse - Höhenverstellbarer Haubenkanal

- ELEKTROANLAGE GEMÄSS

INTERNATIONALEN NORMEN - 3 BETRIEBSGESCHWINDIGKEITEN - BELEUCHTUNGSANLAGE: LED Lampe (2W)

ENTSORGUNG VON ELEKTROALTGERÄTEN

Gemäß der Europäischen Richtlinie 00/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten. FÜR SCHÄDEN, DIE AUF DIE

NICHTBEACHTUNG DER OBEN

GENANNTEN ANWEISUNGEN

ZURÜCKZUFÜHREN SIND, WIRD

KEINERLEI VERANTWORTUNG
