MANUAL DE USUARIO GHW97BK Glem Gas

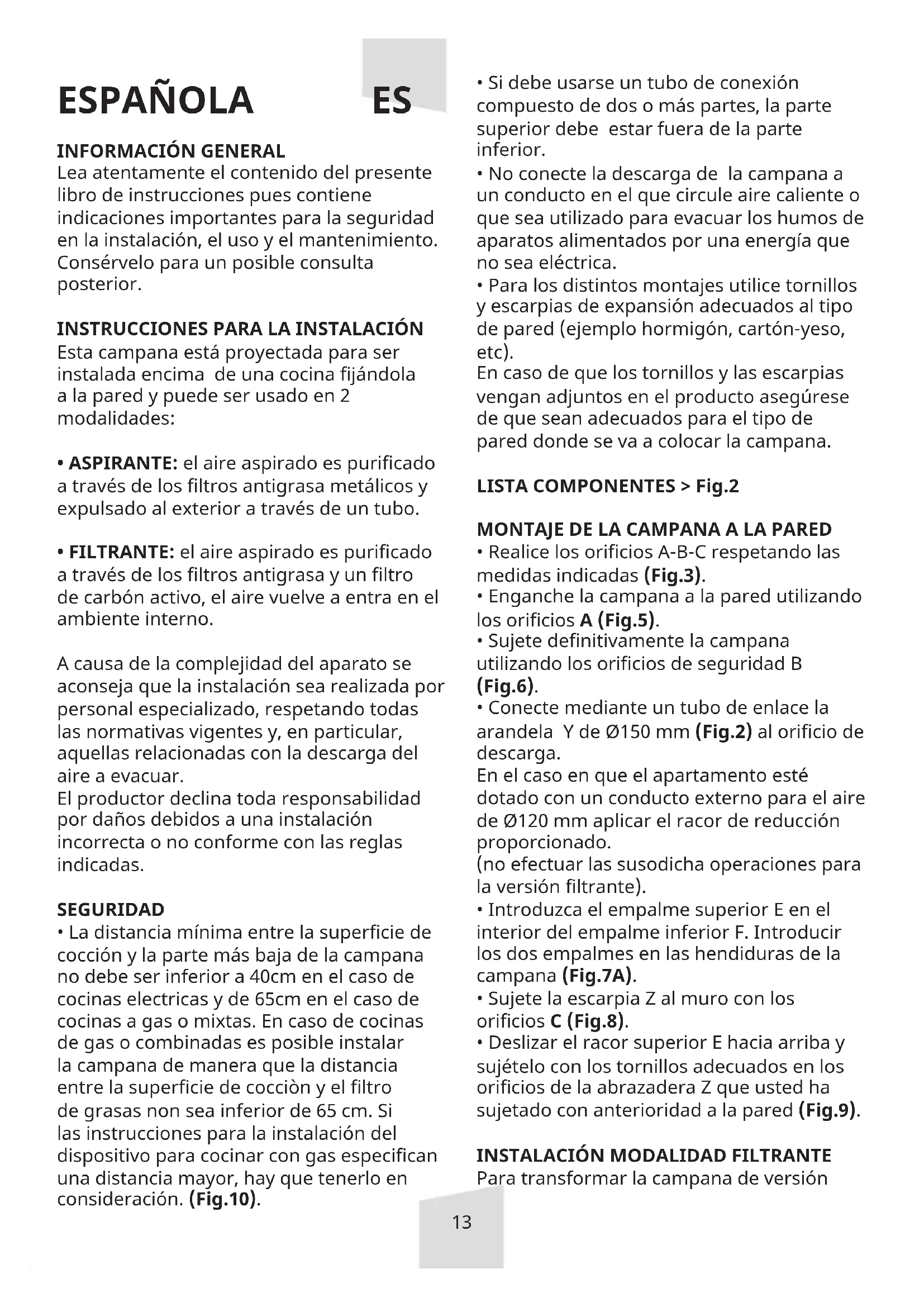

Lea atentamente el contenido del presente libro de instrucciones pues contiene indicaciones importantes para la seguridad en la instalación, el uso y el mantenimiento. Consérvelo para un posible consulta posterior.

INSTRUCCIONES PARA LA INSTALACIÓN

Esta campana está proyectada para ser instalada encima de una cocina jándola a la pared y puede ser usado en 2 modalidades:

• ASPIRANTE: el aire aspirado es puricado a través de los ltros antigrasa metálicos y expulsado al exterior a través de un tubo.

• FILTRANTE: el aire aspirado es puricado a través de los ltros antigrasa y un ltro de carbón activo, el aire vuelve a entra en el ambiente interno. A causa de la complejidad del aparato se aconseja que la instalación sea realizada por personal especializado, respetando todas las normativas vigentes y, en particular, aquellas relacionadas con la descarga del aire a evacuar. El productor declina toda responsabilidad por daños debidos a una instalación incorrecta o no conforme con las reglas indicadas. SEGURIDAD

• La distancia mínima entre la supercie de cocción y la parte más baja de la campana no debe ser inferior a 40cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas. En caso de cocinas de gas o combinadas es posible instalar la campana de manera que la distancia entre la supercie de cocciòn y el ltro de grasas non sea inferior de 65 cm. Si las instrucciones para la instalación del dispositivo para cocinar con gas especican una distancia mayor, hay que tenerlo en consideración. (Fig.10).

• Si debe usarse un tubo de conexión compuesto de dos o más partes, la parte superior debe estar fuera de la parte inferior.

• No conecte la descarga de la campana a un conducto en el que circule aire caliente o que sea utilizado para evacuar los humos de aparatos alimentados por una energía que no sea eléctrica.

• Para los distintos montajes utilice tornillos y escarpias de expansión adecuados al tipo de pared (ejemplo hormigón, cartón-yeso, etc). En caso de que los tornillos y las escarpias vengan adjuntos en el producto asegúrese de que sean adecuados para el tipo de pared donde se va a colocar la campana. LISTA COMPONENTES > Fig.2 MONTAJE DE LA CAMPANA A LA PARED

• Realice los oricios A-B-C respetando las medidas indicadas (Fig.3).

• Enganche la campana a la pared utilizando los oricios A (Fig.5).

• Sujete denitivamente la campana utilizando los oricios de seguridad B (Fig.6).

• Conecte mediante un tubo de enlace la arandela Y de Ø150 mm (Fig.2) al oricio de descarga. En el caso en que el apartamento esté dotado con un conducto externo para el aire de Ø120 mm aplicar el racor de reducción proporcionado. (no efectuar las susodicha operaciones para la versión ltrante).

• Introduzca el empalme superior E en el interior del empalme inferior F. Introducir los dos empalmes en las hendiduras de la campana (Fig.7A).

• Sujete la escarpia Z al muro con los oricios C (Fig.8).

• Deslizar el racor superior E hacia arriba y sujételo con los tornillos adecuados en los oricios de la abrazadera Z que usted ha sujetado con anterioridad a la pared (Fig.9).

INSTALACIÓN MODALIDAD FILTRANTE

Para transformar la campana de versión ES14 aspirante a versión ltrante, poner los ltros de carbón activo a cada lado del motor, en el medio y girarlos hasta que se detengan (g.4-L). CONEXIÓN ELÉCTRICA A LA RED Verique que el voltaje de la red sea suciente y conforme con los datos relacionados con la alimentación de la campana indicados en la placa de identicación adentro del aparato. CONTROL FUNCIONAL Verique que el motor funcione en las 3 velocidades y con la iluminación.

INSTRUCCIONES PARA EL USO

PANEL DE CONTROL TÁCTIL en el acero inoxidable ON/OFF la campana Tecla – Puesta en marcha 1° Velocidad Tecla – Puesta en marcha 2° Velocidad Tecla – Puesta en marcha 3° Velocidad Luz ON/OFF SEGURIDAD

• No cocine a la llama debajo de la campana.

• Si utiliza freidoras es necesario controlarlas constantemente porque el aceite sobrecalentado podría incendiarse.

• Antes de proceder a las operaciones de limpieza desconecte el aparato de la corriente eléctrica mediante la toma o el interruptor general.

• En el caso de que en el local se utilicen simultáneamente la campana y otros aparatos que emanan humos, no alimentados con energía eléctrica, es necesario airear el local.

• Evite las hornillas encendidas libres (no utilizadas)

• Use la campana sólo para lo que ha sido proyectada: eliminar los olores de la cocina; no la use para otras aplicaciones.

• Se aconseja encender la campana un poco antes de proceder a las operaciones de cocción y déjela funcionar después de la cocción durante al menos 15 minutos y, de todos modos, hasta que todos los olores hayan desaparecido.

LIMPIEZA Y MANTENIMIENTO

Antes de proceder a las operaciones de mantenimiento, desconecte el aparato de la tensión eléctrica mediante la toma o el interruptor general.

• Utilice sólo y exclusivamente un paño húmedo y detergente líquido neutro.

• Evite paños y esponjas mojadas, chorros de agua, diluyentes, solventes, alcohol y sustancias abrasivas. FILTROS ANTIGRASA METÁLICO(Fig.2M)

• Para obtener una mayor funcionalidad de los ltros antigrasa, es necesario lavarlos cada 3-4 semanas.

• Se pueden lavar también en lavavajillas. Puede suceder que los ltros cambien levemente de color y se vuelvan opacos. Pero su funcionalidad permanece inalterada.

• Si se lavan a mano, déjelos algunas horas en agua hirviendo con detersivo para platos. Después enjuáguelos con cuidado y déjelos secar.

• No limpie los ltros con cepillos, la trama de la estructura podría arruinarse.

• En caso de suciedad excesiva por la15 presencia de residuos de grasa, los ltros podrían incendiarse, perjudicando la seguridad y, por lo tanto, el correcto funcionamiento del aparato.

• Para el desmontaje utilice el botón. FILTRO DE CARBÓN ACTIVO (Fig.2L) (sólo para modalidad ltrante) Los ltros al carbón activo sirven para depurar el aire que volverá a circular en el ambiente. Los ltros no son lavables o reciclables y deben ser cambiados máximo cada cuatro meses. La saturación del carbón activo, depende del uso mas o menos prolongado del aparato, da el tipo de cocina y de la regularidad con la cual se efectúe la limpieza del ltro antigraso. Para el montaje del ltro es necesario:

• Desmontar los ltros antigrasa metálicos (Fig.2M).

• Extraer los ltros de carbón tornándolos (Fig.4).

SUSTITUCIÓN DE LA LÁMPARA

La campana viene provista de un sistema de iluminación basado en la tecnología LED. Los LEDS garantizan una óptima iluminación, una duración hasta 10 veces mayor de las lámparas tradicionales y permiten aborra el 90% de energía eléctrica. Para la sustitución dirigirse al servicio asistencia técnica.

- INSTALACIÓN ELÉCTRICA CONFORME

- INSTALACIÓN DE ILUMINACIÓN: lámpara LED (2W)

ELECTRODOMESTICOS La regla Europea 2002/96/CE sobre los desperdicios de los aparatos eléctricos y electrónicos (RAEE), provee que los electrodomésticos no deben ser eliminados en el normal ujo de los desperdicios sólidos urbanos. Los aparatos para desechar deben ser recogidos separadamente para optimizar la taza de recuperación y de reciclaje de los materiales que los componen y para evitar potenciales daños para la salud y el ambiente. El símbolo del cesto de basura tachado se encuentra en todos los productos, para recordar las obligación del recogido separado. Para ulteriores informaciones, sobre la correcta eliminación de los electrodomésticos, el comprador se puede dirigir al servicio publico propuesto o a el vendedor.

EL FABRICANTE NO SE HACE

RESPONSABLE DE LOS DAÑOS

PRODUCIDOS POR EL INCUMPLIMIENTO

DE ESTAS ADVERTENCIAS. LA GARANTÍA NO ES VÁLIDA EN EL CASO DE DAÑOS PROVOCADOS POR EL
