MANUALE UTENTE GHW97BK Glem Gas

la buona cucina italiana

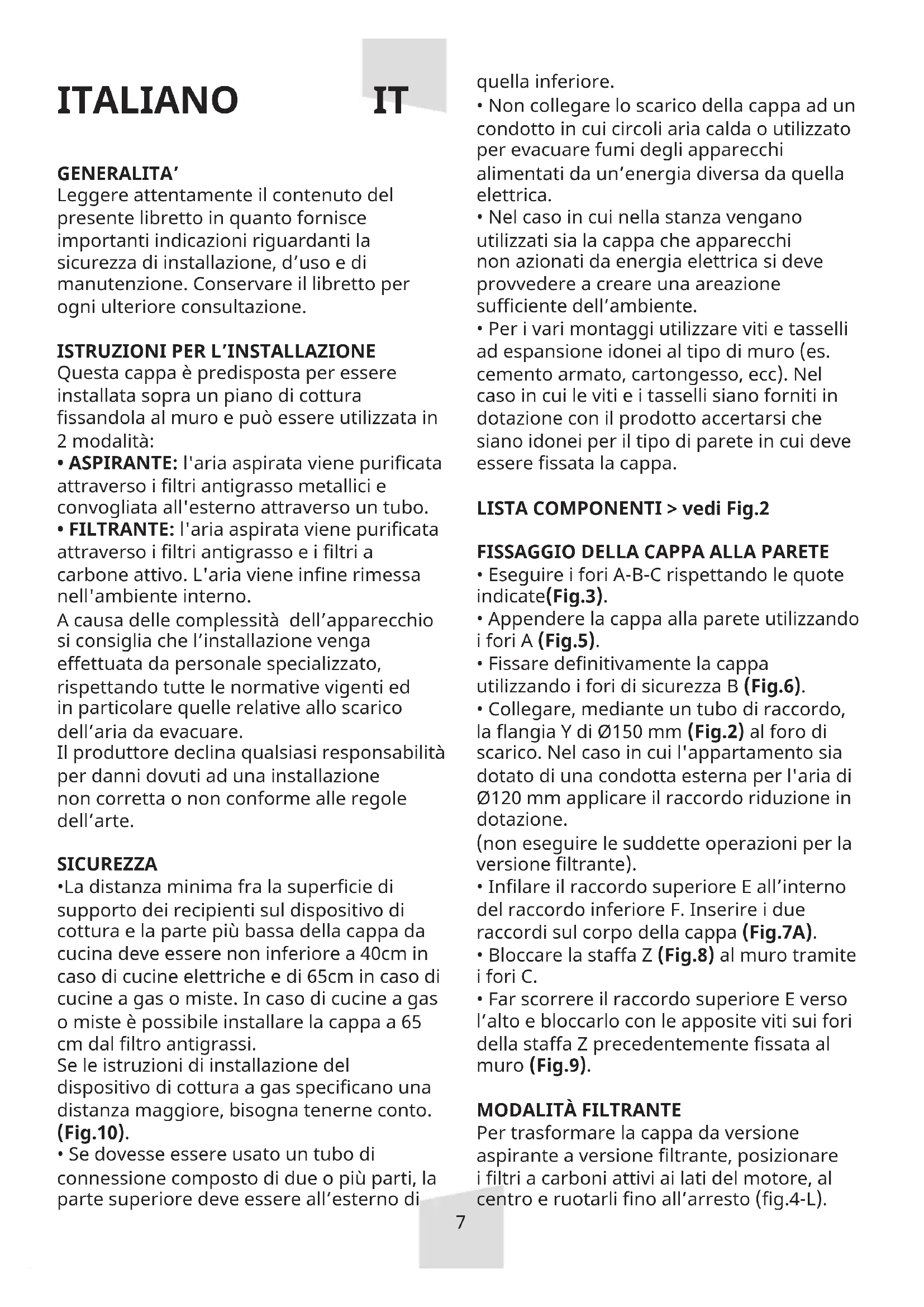

Leggere attentamente il contenuto del presente libretto in quanto fornisce importanti indicazioni riguardanti la sicurezza di installazione, d'uso e di manutenzione. Conservare il libretto per ogni ulteriore consultazione.

ISTRUZIONI PER L'INSTALLAZIONE

Questa cappa è predisposta per essere installata sopra un piano di cottura fissandola al muro e può essere utilizzata in 2 modalità:

• ASPIRANTE: l'aria aspirata viene purificata attraverso i filtri antigrasso metallici e convogliata all'esterno attraverso un tubo.
• FILTRANTE: l'aria aspirata viene purificata attraverso i filtri antigrasso e i filtri a carbone attivo. L'aria viene infine rimessa nell'ambiente interno.

A causa delle complessità dell'apparecchio si consiglia che l'installazione venga effettuata da personale specializzato, rispettando tutte le normative vigenti ed in particolare quelle relative allo scarico dell'aria da evacuare.

Il produttore declina qualsiasi responsabilità per danni dovuti ad una installazione non corretta o non conforme alle regole dell'arte.

SICUREZZA

- La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 40cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste. In caso di cucine a gas o miste è possibile installare la cappa a 65 cm dal filtro antigrassi.

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto. (Fig.10).

- Se dovesse essere usato un tubo di connessione composto di due o più parti, la parte superiore deve essere all'esterno di

quella inferiore.

• Non collegare lo scarico della cappa ad un condotto in cui circoli aria calda o utilizzato per evacuare fumi degli apparecchi alimentati da un'energia diversa da quella elettrica.
• Nel caso in cui nella stanza vengano utilizzati sia la cappa che apparecchi non azionati da energia elettrica si deve provvedere a creare una areazione sufficiente dell'ambiente.
• Per i vari montaggi utilizzare viti e tasselli ad espansione idonei al tipo di muro (es. cemento armato, cartongesso, ecc). Nel caso in cui le viti e i tasselli siano forniti in dotazione con il prodotto accertarsi che siano idonei per il tipo di parete in cui deve essere fissata la cappa.

LISTA COMPONENTI > vedi Fig.2

FISSAGGIO DELLA CAPPA ALLA PARETE

• Eseguire i fori A-B-C rispettando le quote indicate(Fig.3).
• Appendere la cappa alla parete utilizzando i fori A (Fig.5).
• Fissare definitivamente la cappa utilizzando i fori di sicurezza B (Fig.6).
• Collegare, mediante un tubo di raccordo, la flangia Y di ∅150 mm (Fig.2) al foro di scarico. Nel caso in cui l'appartamento sia dotato di una condotta esterna per l'aria di ∅120 mm applicare il raccordo riduzione in dotazione.
  (non eseguire le suddette operazioni per la versione filtrante).
• Infilare il raccordo superiore E all'interno del raccordo inferiore F. Inserire i due raccordi sul corpo della cappa (Fig.7A).
• Bloccare la staffa Z (Fig.8) al muro tramite i fori C.
• Far scorrere il raccordo superiore E verso l'alto e bloccarlo con le apposite viti sui fori della staffa Z precedentemente fissata al muro (Fig.9).

MODALITÀ FILTRANTE

Per trasformare la cappa da versione aspirante a versione filtrante, posizionare i filtri a carboni attivi ai lati del motore, al centro e ruotarli fino all'arresto (fig.4-L).

CONNESSIONE ELETTRICA

Verificare che il voltaggio della rete sia sufficiente e conforme ai dati relativi all'alimentazione della cappa indicati nella targhetta all'interno dell'apparecchio.

CONTROLLO FUNZIONALE

Verificare l'accensione del motore nelle 3 velocita' e l'illuminazione.

ISTRUZIONI PER L'USO

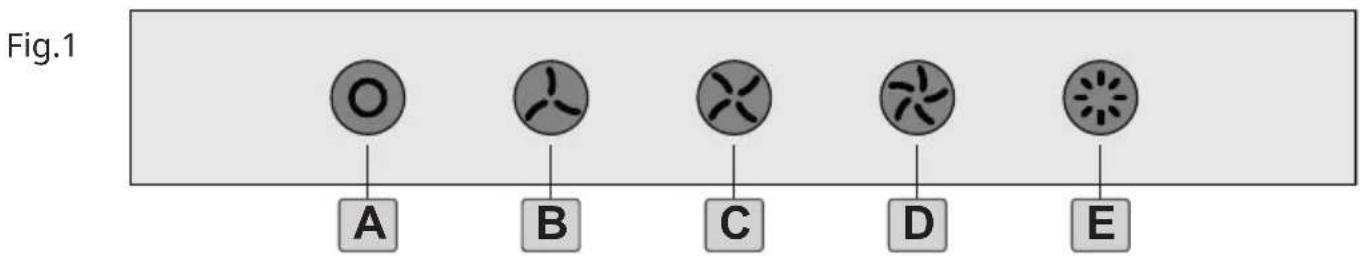

COMANDI TOUCH su acciaio Inox (Fig.1)

	ON/OFF aspirazione cappa
	Avvio in 1° Velocità
	Avvio in 2° Velocità
	Avvio in 3° Velocità
	Luce ON/OFF

AVVERTENZE

• Non fare cucine alla fiamma sotto la cappa.
- Nel caso in cui nella stanza vengano utilizzati simultaneamente sia la cappa che altri apparecchi non alimentati da energia elettrica, bisogna provvedere ad areare il locale.
- Evitare fornelli accesi liberi (non utilizzati).

• Controllare costantemente i cibi fritti per evitare che l'olio surriscaldato prenda fuoco.
• Non toccare le lampade dopo o durante l'uso.
• Non cercare di controllare i filtri con la cappa in funzione.
• Limitare l'uso della cappa a ciò che è stata progettata: abbattere gli odori di cucina. Non utilizzarla per altri impieghi.
• Si consiglia di mettere in funzione la cappa poco prima di procedere a qualsiasi operazione di cottura e di lasciarla in funzione dopo la cottura per almeno 10 minuti e comunque fino a quando ogni odore non sia scomparso.

PULIZIA E MANUTENZIONE

• Il buon funzionamento della cappa è condizionato dall'assiduità con cui sono effettuate le operazioni di manutenzione, in modo particolare, del filtro antigrasso, e del filtro al carbone attivo.
• Prima di procedere a qualsiasi operazione di pulizia scollegare l'apparecchio dal collegamento elettrico sfilando la spina o agendo sull' interruttore generale.
• Pulire frequentemente tutti i depositi sul ventilatore, sui filtri antigrasso, e sulle altre superfici, usando un panno inumidito con alcool denaturato o detersivi liquidi neutri non abrasivi.
• Utilizzare solo ed esclusivamente un panno umido e detersivo liquido neutro.
• Evitare panni e spugne bagnate, getti d'acqua, diluenti, solventi, alcol e sostanze abrasive.

FILTRI ANTIGRASSO METALLICI (Fig.2M)

I filtri antigrasso hanno il compito di trattenere le particelle grasse in sospensione nell'aria, pertanto sono soggetti ad intasarsi in tempi variabili relativamente all'uso dell'apparecchio. In ogni caso, per prevenire il pericolo di eventuali incendi, al massimo dopo 2 mesi è necessario pulire i filtri eseguendo le seguenti operazioni:

- Togliere i filtri dalla cappa e lavarli con una soluzione di acqua e detergente liquido neutro, lasciando rinvenire lo sporco.

- Sciacquare abbondantemente con acqua tiepida e lasciare asciugare.

I filtri possono essere lavati anche in lavastoviglie. Dopo alcuni lavaggi si possono verificare delle alterazioni del colore. Questo non dà diritto a reclamo per l'eventuale sostituzione dei pannelli.

FILTRI AL CARBONE ATTIVO (Fig.2L)

I filtri al carbone attivo servono per depurare l'aria che verrà rimessa nell'ambiente.

La saturazione del carbone attivo dipende dall'uso più o meno prolungato dell'apparecchio, dal tipo di cucina e dalla regolarità con cui viene effettuata la pulizia del filtro antigrasso.

I filtri non sono lavabili o rigenerabili e devono essere sostituiti ogni quattro mesi al massimo.

Per il estrarre il filtro carbone è necessario:

- smontare i filtri antigrasso metallici (Fig.2M).

• estrarre i 2 filtri carbone ruotandoli (Fig.4)

ILLUMINAZIONE

Sostituzione lampade

La cappa è dotata di un sistema di illuminazione basato sulla tecnologia LED.

I LED garantiscono una illuminazione ottimale, una durata fino a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.

Per la sostituzione rivolgersi al servizio assistenza tecnica.

SPECIFICHE TECNICHE

• STRUTTURA IN ACCIAIO INOX
• CAPPA CON CANNA FUMARIA REGOLABILE IN ALTEZZA
• IMPIANTO ELETTRICO A NORME INTERNAZIONALI
• 3 VELOCITA' DI ESERCIZIO
• IMPIANTO ILLUMINAZIONE: 2 lampade LED (2W)

Dismissione degli elettrodomestici

La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

SI DECLINA OGNI RESPONSABILITÀ PER EVENTUALI DANNI PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE. LA GARANZIA NON E' VALIDA NEL CASO DI DANNI DERIVANTI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE.
