GEBRUIKSAANWIJZING BGA 86 STIHL
2 Informatie met betrekking tot deze handleiding .....76
2.1 Geldende documenten 76
2.2 Aanduiding van de waarschuwingen in de tekst .....77
2.3 Symbolen in de tekst 77
3 Overzicht 77
3.1 Bladblazer 77
3.2 Pictogrammen....78
4 Veiligheidsinstructies 78
4.1 Waarschuwingssymbolen 78
4.2 Gebruik conform de voorschriften .....79
4.3 Eisen aan de gebruiker 79
4.4 Kleding en uitrusting 79
4.5 Werkgebied en -omgeving 80
4.6 Veilige staat 81
4.7 Werken 82
4.8 Vervoeren 82
4.9 Opslaan....83
4.10 Reinigen, onderhouden en repareren....83
5 Bladblazer inzetgereed maken 84
5.1 Bladblazer inzetgereed maken 84
6 Accu laden en leds 84
6.1 Accu laden 84

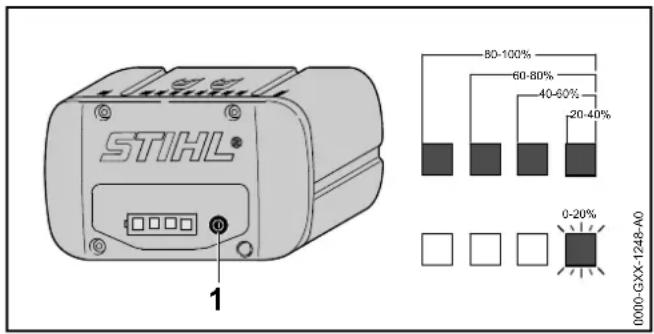

6.2 Laadtoestand weergeven....84
6.3 Leds op de accu 85
7 Bladblazer completeren 85

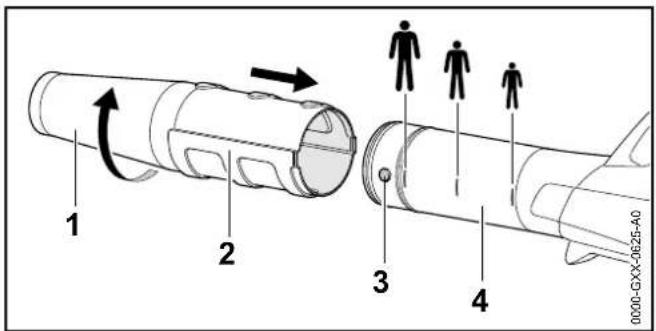

7.1 Blaasmond monteren, verstellen en uitbouwen .....85
8 Accu aanbrengen en wegnemen 85

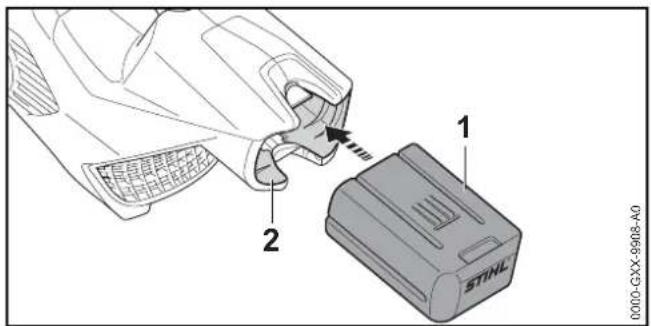

8.1 Accu aanbrengen 85

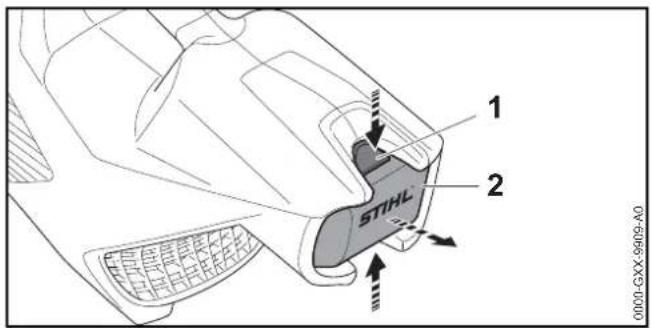

8.2 Accu wegnemen 85
9 Bladblazer inschakelen en uitschakelen 86

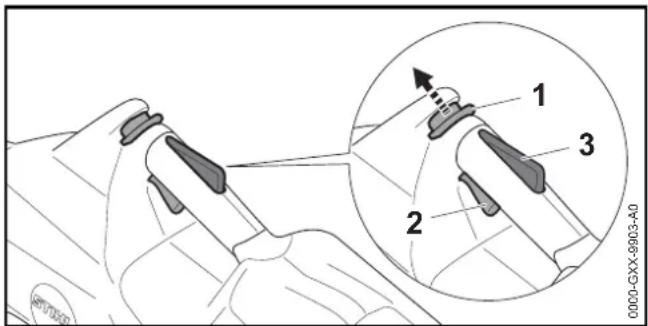

9.1 Bladblazer inschakelen 86
9.2 Bladblazer uitschakelen 86
10 Bladblazer en accu controleren 86
10.1 Bedieningselementen controleren 86
10.2 Accu controleren/testen 87
11 Werken met de bladblazer 87

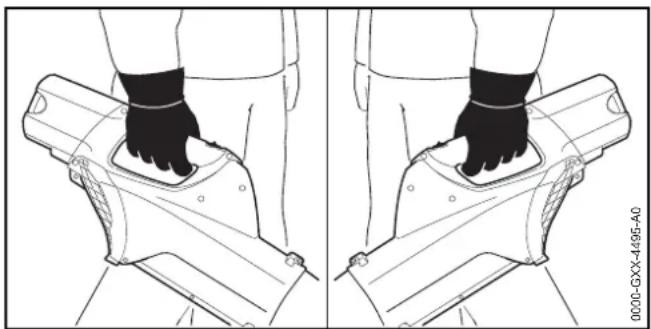

11.1 Bladblazer vasthouden en geleiden 87

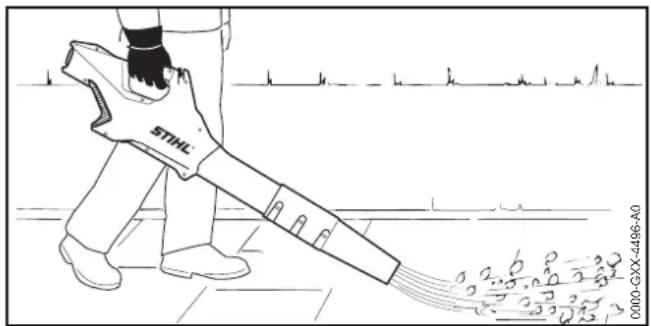

11.2 Blazen 87
12 Na de werkzaamheden 87
12.1 Na de werkzaamheden 87
13 Vervoeren 87
13.1 Bladblazer vervoeren 87
13.2 Accu vervoeren 88
14 Opslaan 88
14.1 Bladblazer opslaan 88
14.2 Accu opslaan 88
15 Reinigen 88
15.1 Bladblazer reinigen 88
15.2 Accu reinigen 88
16 Onderhoud en reparatie 88
16.1 Bladblazer onderhouden en repareren 88
16.2 Accu onderhouden en repareren 88
17 Storingen opheffen 89
17.1 Storingen aan de bladblazer of de accu opheffen...89
18.3 Geluids- en trillingswaarden....91
18.4 REACH 91
19 Onderdelen en toebehoren 91
19.1 Onderdelen en toebehoren....91
20 Milieuverantwoord afvoeren 92
20.1 Bladblazer en accu afvoeren 92
21 EU-conformiteitsverklaring 92
STIHL
0458-824-9621-A
Op deze handleiding rust auteursrecht. Alle rechten blijven voorbehouden, vooral het recht op verspreiding, vertaling en verwerking met elektronische systemen.

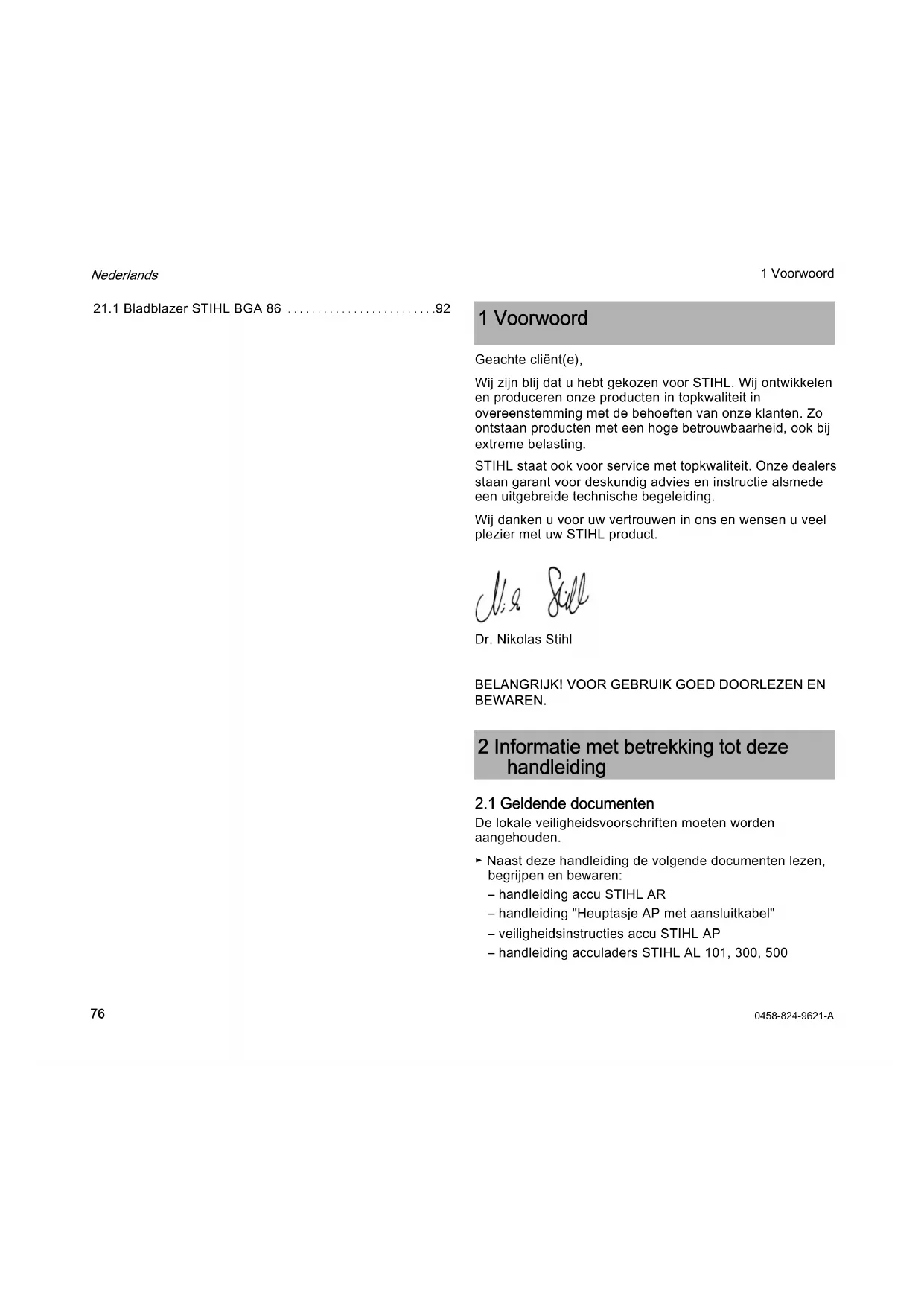

21.1 Bladblazer STIHL BGA 86 92
1 Voorwoord
Geachte cliënt(e),
Wij zijn blij dat u hebt gekozen voor STIHL. Wij ontwikkelen en produceren onze producten in topkwaliteit in overeenstemming met de behoeften van onze klanten. Zo ontstaan producten met een hoge betrouwbaarheid, ook bij extreme belasting.
STIHL staat ook voor service met topkwaliteit. Onze dealers staan garant voor deskundig advies en instructie alsmede een uitgebreide technische begeleiding.
Wij danken u voor uw vertrouwen in ons en wensen u veel plezier met uw STIHL product.
Dr. Nikolas Stihl
BELANGRIJK! VOOR GEBRUIK GOED DOORLEZEN EN BEWAREN.
2 Informatie met betrekking tot deze handleiding
2.1 Geldende documenten
De lokale veiligheidsvoorschriften moeten worden aangehouden.
- Naast deze handleiding de volgende documenten lezen, begrijpen en bewaren:
- handleiding accu STIHL AR
- handleiding "Heuptasje AP met aansluitkabel"
- veiligheidsinstructies accu STIHL AP
– handleiding acculaders STIHL AL 101, 300, 500
3 Overzicht
- Veiligheidsinformatie voor STIHL accu's en producten met ingebouwde accu: www.stihl.com/safety-data-sheets
2.2 Aanduiding van de waarschuwingen in de tekst
WAARSCHUWING
De aanwijzing duidt op gevaren die kunnen leiden tot ernstig letsel of zelfs tot de dood.
- De genoemde maatregelen kunnen ernstig letsel of de dood voorkomen.
LET OP
De aanwijzing duidt op gevaren die kunnen leiden tot materiële schade.
- De genoemde maatregelen kunnen materiële schade voorkomen.
2.3 Symbolen in de tekst
Dit symbool verwijst naar een hoofdstuk in deze handleiding.
3 Overzicht

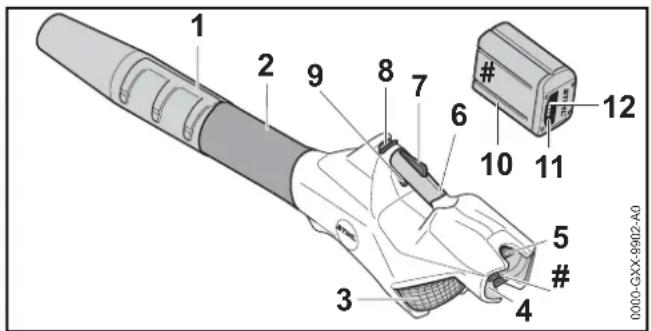

3.1 Bladblazer
De blaasmond geleidt en bundelt de luchtstroom.
2 Blaaspijp
De blaaspijp geleidt de luchtstroom.
3 Beschermrooster
Het beschermrooster beschermt de gebruiker tegen bewegende deeltjes in de bladblazer.
4 Accuschacht
De accuschacht neemt de accu op.
5 Blokkeerhendel
De blokkeerhendel borgt de accu in de accuschacht.
6 Bedieningshandgreep
De bedieningshandgreep dient voor de bediening, het werken met en het dragen van de bladblazer.
7 Ergo-hendel
De Ergo-hendel houdt de deblokkeringsschuif in zijn stand als de schakelhendel wordt losgelaten.
8 Deblokkeringsschuif
De deblokkeringsschuif ontgrendelt de schakelhendel.
9 Schakelhendel
De schakelhendel schakelt de bladblazer in en uit.
Nederlands
4 Veiligheidsinstructies
10 Accu
De accu voorziet de bladblazer van energie.
11 Druktoets
De druktoets activeert de leds op de accu.
12 Leds
De leds geven de laadtoestand van de accu en storingen aan.
# Typeplaatje met machinenummer
3.2 Pictogrammen
De pictogrammen kunnen op de bladblazer en de accu staan en hebben de volgende betekenis:
4 leds knipperen rood. In de accu zit een storing.
Gegarandeerd geluidvermogensniveau volgens de richtlijn 2000/14/EG in dB(A) om de geluidsemissies van producten vergelijkbaar te maken.
De gegevens naast het pictogram duiden op de energie-inhoud van de accu volgens specificatie van de fabrikant van de accucellen. Het voor het gebruik beschikbare aantal ampère-uren is minder.
Het product niet met het huisvuil afvoeren.
4 Veiligheidsinstructies
4.1 Waarschuwingssymbolen
De waarschuwingssymbolen op de bladblazer en de accu hebben de volgende betekenissen:
Op de veiligheidsinstructies en de maatregelen hiervoor letten.
De handleiding lezen, begrijpen en bewaren.
Veiligheidsbril dragen.
Op de veiligheidsinstructies voor opgeslingerde voorwerpen en de maatregelen hiertegen letten.
Lang haar zo vastzetten dat dit niet in de bladblazer kan worden getrokken/gezogen.
De accu tijdens werkonderbrekingen, het vervoer, de opslag, onderhouds- of reparatiewerkzaamheden uit het apparaat nemen.
Veiligheidsafstand aanhouden.
Accu beschermen tegen hitte en vuur.
De accu niet onderdompelen in vloeistoffen.
Het toelaatbare temperatuurbereik van de accu aanhouden.
4.2 Gebruik conform de voorschriften
De bladblazer STIHL BGA 86 dient voor het wegblazen van bladeren, gras, papier en soortgelijke materialen.
De bladblazer kan worden gebruikt bij regen.
De bladblazer wordt door een accu STIHL AP of een accu STIHL AR van energie voorzien.
WAARSCHUWING
■ Accu's die niet door STIHL voor de bladblazer zijn vrijgegeven, kunnen leiden tot brand en explosiegevaar. Personen kunnen zwaar letsel oplopen of worden gedood en er kan materiële schade ontstaan.
- Bladblazer gebruiken in combinatie met een accu STIHL AP of een accu STIHL AR.
■ Als de bladblazer of de accu niet volgens voorschrift worden gebruikt, kan dit leiden tot ernstig persoonlijk letsel of zelfs de dood en er kan materiële schade ontstaan.
- De bladblazer zo gebruiken als in deze handleiding staat beschreven.
- De accu zo gebruiken, als staat beschreven in deze handleiding of de handleiding accu STIHL AR.
4.3 Eisen aan de gebruiker
WAARSCHUWING
- Gebruikers die niet zijn geïnstrueerd kunnen de gevaren van de bladblazer en de accu niet herkennen of niet inschatten. De gebruiker of andere personen kunnen ernstig of zelfs dodelijk letsel oplopen.
- De handleiding lezen, begrijpen en bewaren.
- Als de bladblazer of de accu aan een andere persoon wordt overhandigd: de handleiding meegeven.
-
Controleren of de gebruiker aan de volgende eisen voldoet:
-
De gebruiker is uitgerust.
- De gebruiker is lichamelijk, sensorisch en geestelijk in staat de bladblazer en de accu in gebruik te nemen en hiermee te werken. Als de gebruiker lichamelijk, sensorisch of geestelijk beperkt is, mag de gebruiker slechts onder toezicht van of na instructie door een hiertoe verantwoordelijke of bevoegde persoon hiermee werken.
- De gebruiker kan de gevaren van de bladblazer en de accu herkennen en inschatten.
- De gebruiker is meerderjarig of de gebruiker wordt overeenkomstig de nationale regelgeving onder toezicht onderwezen in een beroep.
- De gebruiker is geïnstrueerd door een STIHL dealer of een hiertoe vakkundig persoon, voordat deze voor de eerste keer met de bladblazer werkt.
- De gebruiker verkeert niet onder invloed van alcohol, medicamenten of drugs.
- Indien er onduidelijkheden bestaan: contact opnemen met een STIHL dealer.
4.4 Kleding en uitrusting
WAARSCHUWING
■ Tijdens de werkzaamheden kunnen lange haren in de bladblazer worden gezogen. De gebruiker kan hierdoor ernstig letsel oplopen.
Lang haar in een knot dragen en zo beveiligen dat dit niet in de bladblazer kan worden gezogen.
■ Tijdens de werkzaamheden kunnen voorwerpen met een hoge snelheid naar boven worden geslingerd. De gebruiker kan letsel oplopen.
▶ Een nauwsluitende veiligheidsbril dragen. Geschikte veiligheidsbrillen zijn aan de hand van de norm EN 166 of de nationale voorschriften getest en met de betreffende codering te koop.
▶ Een lange broek dragen.
■ Tijdens de werkzaamheden kan stof opdwarrelen. Ingeademd stof kan schadelijk zijn voor de gezondheid en allergische reacties veroorzaken.
▶ een stofmasker dragen.
■ Hiertoe ongeschikte kleding kan blijven haken in hout, struikgewas en in de bladblazer. Gebruikers zonder geschikte kleding kunnen ernstig letsel oplopen.
▶ Nauwsluitende kleding dragen.
▶ Sjaals en sieraden afdoen.
■ Als de gebruiker ongeschikt schoeisel draagt, kan hij uitglijden. De gebruiker kan letsel oplopen.
- Stevig, dicht schoeisel met stroeve zool dragen.
4.5 Werkgebied en -omgeving
4.5.1 Bladblazer
⚠ WAARSCHUWING
- Onbevoegde personen, kinderen en dieren kunnen de gevaren van de bladblazer en de opgeworpen voorwerpen niet herkennen en de gevaren hiervan niet inschatten. Onbevoegde personen, kinderen en dieren kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
▶ Buitenstaanders, kinderen en dieren buiten een afstand van een cirkel van 5 m om het werkgebied houden.
- Een afstand van 5 m ten opzichte van voorwerpen/obstakels aanhouden.
- Bladblazer niet zonder toezicht laten.
- Zorg ervoor dat kinderen niet met de bladblazer kunnen spelen.
■ Elektrische componenten van de bladblazer kunnen vonken veroorzaken. Vonken kunnen in licht ontvlambare of een explosieve omgeving brand en explosies veroorzaken. Personen kunnen zwaar letsel oplopen of worden gedood en er kan materiële schade ontstaan.
- Niet werken in een licht ontvlambare en niet in een explosieve omgeving.
4.5.2 Accu
⚠ WAARSCHUWING
■ Niet-betrokken personen, kinderen en dieren kunnen de gevaren van de accu niet herkennen en niet inschatten. Niet-betrokken personen, kinderen en dieren kunnen ernstig letsel oplopen.
- Houd niet-betrokken personen, kinderen en dieren ver uit de buurt.
▶ Laat de accu niet zonder toezicht staan.
- Zorg ervoor dat kinderen niet met de accu kunnen spelen.
■ De accu is niet tegen alle omgevingsinvloeden beschermd. Als de accu aan bepaalde omgevingsinvloeden is blootgesteld, kan de accu in brand raken of exploderen. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
▶ Bescherm de accu tegen hitte en vuur.
▶ Werp de accu niet in het vuur.
4 Veiligheidsinstructies
Nederlands
- De accu mag alleen bij temperaturen tussen - 10 °C en + 50 °C worden gebruikt en opgeslagen.
▶ Dompel de accu niet in vloeistoffen.
- Houd de accu uit de buurt van metalen voorwerpen.
- Zet de accu niet onder hoge druk.
- Zet de accu niet in de magnetron.
- Bescherm de accu tegen chemicaliën en zout.
4.6 Veilige staat
4.6.1 Bladblazer
De bladblazer verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:
- De bladblazer is niet beschadigd.
- De bladblazer is schoon.
- De bedieningselementen functioneren en er zijn geen wijzigingen aan aangebracht.
- Alleen origineel STIHL toebehoren voor deze bladblazer is gemonteerd.
- Het toebehoren is correct gemonteerd.
⚠ WAARSCHUWING
In een niet-veilige staat kunnen de componenten niet meer correct functioneren en kunnen de veiligheidsinrichtingen worden uitgeschakeld. Personen kunnen ernstig of zelfs dodelijk letsel oplopen.
▶ Alleen met een onbeschadigde bladblazer werken.
- Als de bladblazer verontreinigd is: Bladblazer reinigen.
- Geen wijzigingen aan de bladblazer aanbrengen. Uitzondering: Montage van een op deze bladblazer passende blaasmond.
- Als de bedieningselementen niet functioneren: Niet met de bladblazer werken.
- Alleen origineel STIHL toebehoren voor deze bladblazer monteren.
- Toebehoren zo monteren als in deze handleiding of in de handleiding van het toebehoren staat beschreven.
- Geen voorwerpen in de openingen van de bladblazer steken.
- Als er onduidelijkheden zijn: contact opnemen met een STIHL dealer.
4.6.2 Accu
De accu verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:
- De accu is niet beschadigd.
- De accu is schoon en droog.
- De accu functioneert en is niet gemodificeerd.
⚠ WAARSCHUWING
■ In een niet veilige staat kan de accu niet meer correct functioneren. Personen kunnen ernstig letsel oplopen.
- Alleen met een onbeschadigde en goed werkende accu werken.
▶ Een beschadigde of defecte accu niet laden. - Als de accu vuil of nat is: de accu reinigen en laten drogen.
- Geen wijzigingen aanbrengen aan de accu.
- Geen voorwerpen in de openingen van de accu steken.
- Elektrische contacten van de accu niet met metalen voorwerpen met elkaar verbinden en kortsluiten.
▶ Accu niet openmaken.
Nederlands
4 Veiligheidsinstructies
■ Uit een beschadigde accu kan vloeistof weglekken. Als de vloeistof in contact komt met de huid of de ogen, kunnen de huid of de ogen geïrriteerd raken.
- Contact met de vloeistof voorkomen.
- Indien er vloeistof in contact is gekomen met de huid: de betreffende plek met ruim water en zeep wassen.
- Indien er vloeistof in contact is gekomen met de ogen: de ogen minimaal 15 minuten rijkelijk met water spoelen en contact opnemen met een arts.
- Een beschadigde of defecte accu kan een ongewone geur veroorzaken, roken of branden. Personen kunnen zwaar letsel oplopen of worden gedood en er kan materiële schade ontstaan.
- Als de accu een ongewone geur afgeeft of rookt: de accu niet gebruiken en weghouden van brandbare stoffen.
- Als de accu brandt: de accu met een brandblusser of water proberen te blussen.
4.7 Werken
⚠ WAARSCHUWING
- De gebruiker kan in bepaalde situaties niet meer geconcentreerd werken. De gebruiker kan struikelen, vallen en ernstig letsel oplopen.
▶ Rustig en met overleg werken. - Als de lichtomstandigheden en het zicht slecht zijn: Niet met de bladblazer werken.
▶ Bladblazer alleen bedienen. - Niet boven schouderhoogte werken.
▶ Op obstakels letten.
▶ Staand op de grond werken en het evenwicht behouden. Als er op hoogte moet worden gewerkt: een hefbordes of een veilige steiger gebruiken. - Wanneer vermoeidheidsverschijnselen optreden: een pauze inlassen.
▶ In de windrichting blazen.
■ Tijdens de werkzaamheden kunnen voorwerpen met een hoge snelheid naar boven worden geslingerd. Personen en dieren kunnen letsel oplopen en er kan materiële schade ontstaan.
- Niet in de richting van personen, dieren en voorwerpen blazen.
■ Als de werking van de bladblazer zich tijdens de werkzaamheden wijzigt of deze zich ongebruikelijk gedraagt, kan de bladblazer in een onveilige staat verkeren. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
- De werkzaamheden beeindigen, accu wegnemen en contact opnemen met een STIHL dealer.
■ Tijdens de werkzaamheden kunnen trillingen door de bladblazer worden gevormd.
▶ Werkpauzes inlassen.
- Als er tekenen van een slechte doorbloeding optreden: een arts raadplegen.
- Het opgedwarrelde stof kan een elektrostatische lading van de bladblazer veroorzaken. Onder bepaalde omgevingsomstandigheden (bijv. een droge omgeving), kan de bladblazer zich plotseling ontladen en kunnen er vonken ontstaan. Vonken kunnen in licht ontvlambare of een explosieve omgeving brand en explosies veroorzaken. Personen kunnen zwaar letsel oplopen of worden gedood en er kan materiële schade ontstaan.
- Niet werken in een licht ontvlambare en niet in een explosieve omgeving.
4.8 Vervoeren
4.8.1 Bladblazer
⚠ WAARSCHUWING
■ Tijdens het vervoer kan de bladblazer omvallen of verschuiven. Personen kunnen letsel oplopen en er kan materiële schade ontstaan.
4 Veiligheidsinstructies
Nederlands
▶ Accu wegnemen.
- Bladblazer met spanbanden, riemen of een net dusdanig beveiligen, dat deze niet kan kantelen en niet kan verschuiven.
4.8.2 Accu
⚠ WAARSCHUWING
■ De accu is niet beschermd tegen alle invloeden van buitenaf. Als de accu aan bepaalde invloeden van buitenaf wordt blootgesteld, kan de accu worden beschadigd en kan er materiële schade ontstaan.
▶ Een beschadigde accu niet vervoeren.
- De accu in een elektrisch niet geleidende verpakking vervoeren.
■ Tijdens het vervoer kan de accu omvallen of verschuiven. Personen kunnen letsel oplopen en er kan materiële schade ontstaan.
- De accu in de verpakking zo verpakken dat deze niet kan bewegen.
- De verpakking zo zekeren, dat deze niet kan verschuiven.
4.9 Opslaan
4.9.1 Bladblazer
⚠ WAARSCHUWING
■ Kinderen kunnen de gevaren van de bladblazer niet herkennen en ook niet inschatten. Kinderen kunnen ernstig letsel oplopen.
▶ Accu wegnemen.
- De bladblazer buiten het bereik van kinderen opslaan.
■ De elektrische contacten op de bladblazer en metalen onderdelen kunnen door vocht corroderen. De bladblazer kan worden beschadigd.
▶ Accu wegnemen.
- Bladblazer schoon en droog opslaan.
4.9.2 Accu
⚠ WAARSCHUWING
■ Kinderen kunnen de gevaren van de accu niet herkennen en ook niet inschatten. Kinderen kunnen ernstig letsel oplopen.
- De accu buiten het bereik van kinderen opslaan.
■ De accu is niet beschermd tegen alle invloeden van buitenaf. Als de accu aan bepaalde invloeden van buitenaf wordt blootgesteld, kan de accu worden beschadigd.
- De accu schoon en droog opslaan.
- De accu in een gesloten ruimte opslaan.
- De accu gescheiden van de bladblazer opslaan.
- De accu in een elektrisch niet geleidende verpakking opslaan.
- De accu bij temperaturen tussen de - 10 °C en + 50 °C opslaan.
4.10 Reinigen, onderhouden en repareren
⚠ WAARSCHUWING
■ Als tijdens de reinigings-, onderhouds- of reparatiewerkzaamheden de accu in de bladblazer wordt geplaatst, kan de bladblazer onbedoeld worden ingeschakeld. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
▶ Accu wegnemen.
■ Agressieve reinigingsmiddelen, het reinigen met een waterstraal of puntige voorwerpen kunnen de bladblazer, de accu en de acculader beschadigen. Als de bladblazer, de accu of de acculader niet zo worden gereinigd als staat beschreven in deze handleiding kunnen de componenten niet meer correct functioneren en kunnen de veiligheidsinrichtingen worden uitgeschakeld. Personen kunnen ernstig letsel oplopen.
- Bladblazer, accu en acculader reinigen zoals staat beschreven in deze handleiding.
■ Als de bladblazer, de accu of de acculader niet correct werden onderhouden of gerepareerd, kunnen componenten niet meer correct functioneren en kunnen de veiligheidsinrichtingen zijn uitgeschakeld. Personen kunnen ernstig of zelfs dodelijk letsel oplopen.
- De bladblazer, accu en acculader niet zelf onderhouden of repareren.
- Als aan de bladblazer, de accu of de acculader onderhouds- of reparatiewerkzaamheden moeten worden uitgevoerd: contact opnemen met een STIHL dealer.
5 Bladblazer inzetgereed maken
5.1 Bladblazer inzetgereed maken
Telkens voor het begin van de werkzaamheden moeten de volgende handelingen worden uitgevoerd:
- Controleren of de volgende delen zich in de veilige staat bevinden:
- Bladblazer, 4.6.1.
-
Accu, 4.6.2.
▶ Accu controleren/testen, 10.2. -
De accu volledig laden, zoals in de handleiding van de acculader STIHL AL 101, 300, 500 staat beschreven.
▶ Bladblazer reinigen, 15.
▶ Blaasmond monteren, 7.1.
▶ Bedieningselementen controleren, 10.1.
- Als tijdens de controle/test van de bedieningselementen 3 leds op de accu rood knipperen: Accu verwijderen en contact opnemen met een STIHL dealer. In de bladblazer zit een storing.
- Als de stappen niet kunnen worden uitgevoerd: Bladblazer niet gebruiken en contact opnemen met een STIHL dealer.
6 Accu laden en leds
6.1 Accu laden
De laadtijd is afhankelijk van diverse invloeden, zoals bijv. de temperatuur van de accu of de omgevingstemperatuur. De werkelijke laadtijd kan afwijken van de aangegeven laadtijd. De laadtijd staat onder www.stihl.com/charging-times weergegeven.
- De accu zo laden als staat beschreven in de handleiding van de acculader STIHL AL 101, 300, 500.
6.2 Laadtoestand weergeven
Nederlands
▶ Druktoets (1) indrukken.
De leds branden ca. 5 seconden lang groen en geven de laadtoestand weer.
- Als de rechterled groen knippert: accu laden.
6.3 Leds op de accu
De leds kunnen de laadtoestand van de accu of storingen aangeven. De leds kunnen groen of rood branden of knipperen.
Als de leds groen branden of knipperen wordt de laadtoestand weergegeven.
- Als de leds rood branden of knipperen: storingen opheffen, 17.
In de bladblazer of in de accu zit een storing.
7 Bladblazer completeren
7.1 Blaasmond monteren, verstellen en uitbouwen
De blaasmond kan, afhankelijk van de lichaamslengte van de gebruiker, in 3 standen op de blaaspijp worden geplaatst. De standen zijn gemarkeerd op de blaaspijp.
- Bladblazer uitschakelen en de accu wegnemen.
- Blaasmond (1) tot aan de gewenste stand op de blaaspijp (4) schuiven.
- Blaasmond (1) zo lang verdraaien tot deze vastklikt.
8 Accu aanbrengen en wegnemen
8.1 Accu aanbrengen
De accu (1) wordt vergrendeld met een klik.
8.2 Accu wegnemen
- Bladblazer op een vlakke ondergrond plaatsen.
- Een hand zo voor de accuschacht houden dat de accu (2) er niet kan uitvallen.
De accu (2) is ontgrendeld en kan worden weggenomen.
9 Bladblazer inschakelen en uitschakelen
9.1 Bladblazer inschakelen
- Bladblazer met een hand op de bedieningshandgreep zo vasthouden dat de duim om de bedieningshandgreep valt.
- Schakelhendel (2) met de wijsvinger indrukken en ingedrukt houden. Het toerental van de bladblazer loopt op en er stroomt lucht uit de blaasmond. De deblokkeringsschuif (1) kan worden losgelaten.
Hoe verder de schakelhendel (2) wordt ingedrukt, des te meer lucht er uit de blaasmond stroomt.
Als de Ergo-hendel (3) is ingedrukt, blijft de schakelhendel (2) ontgrendeld. Hierdoor kan de schakelhendel worden losgelaten en weer worden ingedrukt, zonder dat de deblokkeringsschuif opnieuw in de richting van de blaaspijp moet worden geschoven.
Als de schakelhendel (3) en de Ergo-hendel (2) worden losgelaten, is de schakelhendel (2) geblokkeerd. De deblokkeringsschuif (1) moet opnieuw in de richting van de blaaspijp worden geschoven en daar worden vastgehouden, om de schakelhendel (2) te deblokkeren.
9.2 Bladblazer uitschakelen
▶ Schakelhendel loslaten.
Er stroomt geen lucht meer uit de blaasmond.
- Als er lucht uit de blaasmond blijft stromen: accu wegnemen en contact opnemen met de STIHL dealer. De bladblazer is defect.
10 Bladblazer en accu controleren
10.1 Bedieningselementen controleren
Deblokkeringsschuif, Ergo-hendel en schakelhendel
▶ Accu wegnemen.
▶ Probeer de schakelhendel in te drukken zonder de deblokkeringschuif te verschuiven.
- Als de schakelhendel kan worden ingedrukt: de bladblazer niet gebruiken en contact opnemen met een STIHL dealer.
De deblokkeringsschuif is defect.
- Deblokkeringsschuif met de duim in de richting van de blaaspijp schuiven en vasthouden.
- Ergo-hendel indrukken en ingedrukt houden.
- Schakelhendel indrukken.
De deblokkeringsschuif kan worden losgelaten.
▶ Schakelhendel en Ergo-hendel loslaten.
- Als de deblokkeringsschuif, de schakelhendel of de Ergohendel zwaar loopt of niet terugveert in de uitgangsstand: de bladblazer niet gebruiken en contact opnemen met een STIHL dealer.
De deblokkeringsschuif, de schakelhendel of de Ergohendel zijn defect.
Bladblazer inschakelen
▶ Accu aanbrengen.
- Deblokkeringsschuif in de richting van de blaaspijp schuiven en vasthouden.
- Schakelhendel indrukken en ingedrukt houden. Er stroomt lucht uit de blaasmond.
11 Werken met de bladblazer
Nederlands
- Als 3 leds rood knipperen: de accu er uitnemen en contact opnemen met een STIHL dealer. In de bladblazer zit een storing.
- Schakelhendel loslaten. Er stroomt geen lucht meer uit de blaasmond.
- Als er nog steeds lucht uit de blaasmond stroomt: de accu er uitnemen en contact opnemen met een STIHL dealer. De bladblazer is defect.
10.2 Accu controleren/testen
- Druktoets op de accu indrukken. De leds branden of knipperen.
- Als de leds niet branden of knipperen: accu niet gebruiken en contact opnemen met een STIHL dealer. In de accu zit een storing.
11 Werken met de bladblazer
11.1 Bladblazer vasthouden en geleiden
- Bladblazer met een hand op de bedieningshandgreep zo vasthouden en sturen dat de duim om de bedieningshandgreep valt.
11.2 Blazen
Langzaam en gecontroleerd in voorwaartse richting lopen.
12 Na de werkzaamheden
12.1 Na de werkzaamheden
- Bladblazer uitschakelen en de accu wegnemen.
- Als de bladblazer nat is: Bladblazer laten drogen.
- Als de accu nat is: De accu laten drogen.
- Bladblazer reinigen.
▶ De accu reinigen.
13 Vervoeren
13.1 Bladblazer vervoeren
- Bladblazer uitschakelen en de accu wegnemen.
- Bladblazer met een hand aan de bedieningshandgreep dragen.
- Als de bladblazer in een auto wordt vervoerd: Bladblazer zo borgen dat de bladblazer niet kan vallen en verschuiven.
13.2 Accu vervoeren
- Bladblazer uitschakelen en de accu wegnemen.
- Controleren of de accu in een veilige, goede staat verkeert.
- Accu zo verpakken dat aan de volgende voorwaarden wordt voldaan:
- De verpakking is niet elektrisch geleidend.
- De accu kan in de verpakking niet schuiven.
- De verpakking zo zekeren, dat deze niet kan verschuiven.
De accu valt onder de eisen die worden gesteld aan het transport van gevaarlijke goederen. De accu is als UN 3480 (lithium-ion-accu's) geclassificeerd en werd conform het UN handboek Prüfungen und Kriterien Teil III (Tests en criteria deel III), sub 38.3, gecontroleerd/getest.
De transportvoorschriften zijn onder www.stihl.com/safety-data-sheets weergegeven.
14 Opslaan
14.1 Bladblazer opslaan
- Bladblazer uitschakelen en de accu wegnemen.
- Bladblazer zo opslaan, dat aan de volgende voorwaarden wordt voldaan:
- De bladblazer bevindt zich buiten het bereik van kinderen.
- De bladblazer is schoon en droog.
14.2 Accu opslaan
STIHL adviseert, de accu bij een laadtoestand tussen 40% en 60% (2 groen brandende leds) op te slaan.
- De accu zo opslaan dat aan de volgende voorwaarden wordt voldaan:
- De accu bevindt zich buiten het bereik van kinderen.
- De accu is schoon en droog.
-
De accu bevindt zich in een gesloten ruimte.
-
De accu is losgekoppeld van de bladblazer en de acculader.
- De accu zit in een elektrisch niet geleidende verpakking.
- De accutemperatuur ligt tussen de - 10 °C en + 50 °C.
15 Reinigen
15.1 Bladblazer reinigen
- Bladblazer uitschakelen en de accu wegnemen.
- Bladblazer met een vochtige doek reinigen.
- Beschermrooster schoonvegen met een kwast of een zachte borstel.
15.2 Accu reinigen
- De accu met een vochtige doek reinigen.
16 Onderhoud en reparatie
16.1 Bladblazer onderhouden en repareren
De gebruiker kan de bladblazer niet zelf onderhouden en repareren.
- Als er onderhoudswerkzaamheden aan de bladblazer moeten worden uitgevoerd, of als deze defect of beschadigd is: contact opnemen met de STIHL dealer.
16.2 Accu onderhouden en repareren
De accu hoeft niet te worden onderhouden en kan niet worden gerepareerd.
- Als de accu defect of beschadigd is: accu vervangen.
17 Storingen opheffen
17.1 Storingen aan de bladblazer of de accu opheffen
| Storing Leds op de accu Oorzaak Remedie | |||
| De bladblazer loopt bij het inschakelen niet aan. | 1 led knippert groen. | De laadtoestand van de accu is te laag. | ▸ De accu zo laden als staat beschreven in de handleiding van de acculader STIHL AL 101, 300, 500. |
| 1 led brandt rood. | De accu is te warm of te koud. | ▸ Accu wegnemen.▸ Accu laten afkoelen of verwarmen. | |
| 3 leds knipperen rood. | In de bladblazer zit een storing. | ▸ Accu wegnemen.▸ Elektrische contacten in de accuschacht reinigen.▸ Accu aanbrengen.▸ Bladblazer inschakelen.▸ Als er nog steeds 3 leds rood knipperen: de bladblazer niet gebruiken en contact opnemen met een STIHL dealer. | |
| 3 leds branden rood. | De bladblazer is te warm. | ▸ Accu wegnemen.▸ Bladblazer laten afkoelen. | |
| 4 leds knipperen rood. | In de accu zit een storing. | ▸ De accu wegnemen en opnieuw aanbrengen.▸ Bladblazer inschakelen.▸ Als er nog steeds 4 leds rood knipperen: de accu niet gebruiken en contact opnemen met een STIHL dealer. | |
| De elektrische aansluiting tussen de bladblazer en de accu is onderbroken. | ▸ Accu wegnemen.▸ Elektrische contacten in de accuschacht reinigen.▸ Accu aanbrengen. | ||
| De bladblazer of de accu zijn vochtig. | ▸ Bladblazer of accu laten drogen. | ||
| De bladblazer schakelt tijdens het werken uit. | 3 leds branden rood. | De bladblazer is te warm. | ▸ Accu wegnemen.▸ Bladblazer laten afkoelen. |
Nederlands
17 Storingen opheffen
| Storing Leds op de accu Oorzaak Remedie | |||
| Er is een elektrische storing. | ▸ De accu wegnemen en opnieuw aanbrengen.▸ Bladblazer inschakelen. | ||
| De werktijd van de bladblazer is te kort. | De accu is niet voldoende geladen. | ▸ De accu volledig laden, zoals in de handleiding van de acculader STIHL AL 101, 300, 500 staat beschreven. | |
| De levensduur van de accu is overschreden. | ▸ Accu vervangen. | ||
- Vrijgegeven accu's:
- S T I H L A P
- STIHL AR
- Blaaskracht: 15 N
– Maximale luchtsnelheid: 69 m/s
– Gemiddelde luchtsnelheid: 58 m/s
– Luchtdoorzet: 780 m³/h
– Gewicht zonder accu: 2,8 kg
De werktijd staat onder www.stihl.com/battery-life weergegeven.
18.2 Accu STIHL AP
– Accutechnologie: lithium-ionen
- Spanning: 36 V
– Capaciteit in Ah: zie typeplaatje
– Aantal ampère-uren in Wh: zie typeplaatje
– Gewicht in kg: zie typeplaatje
- Toelaatbaar temperatuurbereik voor gebruik en opslag: - 10 °C tot + 50 °C
18.3 Geluids- en trillingswaarden
De K-waarde voor het geluiddrukniveau bedraagt 2 dB(A). De K-waarde voor het geluidvermogensniveau bedraagt 2 dB(A). De K-waarde voor de trillingswaarden bedraagt 2 m / s ^2 .
STIHL adviseert een gehoorbeschermer te dragen.
– Geluiddrukniveau L pA gemeten volgens EN 50636-2-100:79 dB(A).
– Geluidvermogensniveau L wA gemeten volgens EN 50636-2-100: 90 dB(A).
- Trillingswaarde a _hv gemeten volgens EN 50636-2-100, bedieningshandgreep: 0,5 m/s ^2 .
De gegeven trillingswaarden zijn volgens een genormeerde testprocedure gemeten en kunnen worden geraadpleegd voor de vergelijking van elektrische apparaten. De werkelijk optredende trillingswaarden kunnen afwijken van de vermelde gegevens, afhankelijk van het gebruik. De opgegeven trillingswaarden kunnen worden gebruikt voor een eerste inschatting van de trillingsbelasting. De werkelijke trillingsbelasting moet worden geschat. Hierbij kan ook rekening worden gehouden met de tijden waarin het elektrische apparaat is uitgeschakeld en die waarin dit weliswaar is ingeschakeld, maar zonder belasting draait.
Informatie m.b.t. de arbo-wetgeving voor wat betreft trillingen 2002/44/EG staat onder www.stihl.com/vib weergegeven.
18.4 REACH
REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemicaliën.
Informatie met betrekking tot het voldoen aan het REACH-voorschrift is onder www.stihl.com/reach weergegeven.
19 Onderdelen en toebehoren
19.1 Onderdelen en toebehoren
STIHL Deze symbolen kenmerken de originele STIHL onderdelen en het originele STIHL toebehoren.
STIHL adviseert alleen originele STIHL onderdelen en origineel STIHL toebehoren te gebruiken.
Nederlands
20 Milieuverantwoord afvoeren
Originele STIHL onderdelen en origineel STIHL toebehoren zijn leverbaar via de STIHL dealer.
20 Milieuverantwoord afvoeren
20.1 Bladblazer en accu afvoeren
Informatie betreffende het milieuvriendelijk afvoeren is verkrijgbaar bij de STIHL dealer.
- Bladblazer, accu, accessoires en verpakking volgens voorschrift en milieuvriendelijk afvoeren.
21 EU-conformiteitsverklaring
21.1 Bladblazer STIHL BGA 86
verklaart als enige verantwoordelijke, dat
- Constructie: accubladblazer
– Fabrieksmerk: STIHL - Type: BGA 86
– Serie-identificatie: BA02
voldoet aan de betreffende bepalingen van de
richtlijnen 2011/65/EU, 2006/42/EG, 2014/30/EU
en 2000/14/EG en in overeenstemming met de ten tijde van
de productiedatum geldende versies van de volgende
normen is ontwikkeld en geproduceerd: EN 55014-1,
EN 55014-2, EN 60335-1 en EN 50636-2-100.
Voor het bepalen van het gemeten en het gegarandeerde
geluidvermogensniveau werd gehandeld volgens de
richtlijn 2000/14/EG, bijlage V.
– Gemeten geluidvermogensniveau: 90 dB(A)
– Gegarandeerd geluidvermogensniveau: 92 dB(A)
De technische documentatie wordt bij de productgoedkeuring van ANDREAS STIHL AG & Co. KG bewaard.
Het productiejaar, het productieland en het machinenummer staan vermeld op de bladblazer.
Waiblingen, 14-08-2019
