MANUALE UTENTE BGA 86 STIHL

Thomas Elsner, Chef de la Division Produits et Services 20 Mise au rebut 21 Déclaration de conformité UETraduzione delle istruzioni per l'uso originali Stampato su carta candeggiata senza cloro. I colori di stampa contengono oli vegetali; la carta è riciclabile. © ANDREAS STIHL AG & Co. KG 2019 0458-824-9621-A. VA1.J19. 0000008809_002_I 0458-824-9621-A italiano

Le presenti Istruzioni d’uso sono tutelate dai diritti d'autore. Tutti i diritti sono riservati, specialmente quelli di riproduzione, tra- duzione ed elaborazione con sistemi elettronici. Indice 1 Premessa

2 Informazioni sulle presenti Istruzioni d’uso

2.2 Contrassegno delle avvertenze nel testo

2.3 Simboli nel testo

4 Avvertenze di sicurezza

4.1 Simboli di avvertimento

4.2 Impiego secondo la destinazione

4.3 Requisiti dell'utente

4.4 Abbigliamento ed equipaggiamento

4.5 Zona di lavoro e area circostante

4.6 Condizioni di sicurezza

4.10 Pulizia, manutenzione e riparazione

5 Preparare il soffiatore per l'esercizio

5.1 Preparare il soffiatore per l'esercizio

6 Carica della batteria e LED

6.1 Caricare la batteria

6.2 Visualizzazione dello stato di carica

6.3 LED sulla batteria

7 Assemblaggio del soffiatore

7.1 Montare, regolare e smontare l'ugello

8 Inserire e togliere la batteria

8.1 Inserire la batteria

8.2 Estrarre la batteria

9 Accendere e spegnere il soffiatore

9.1 Accendere il soffiatore

9.2 Spegnimento del soffiatore

10 Controllo di soffiatore e batteria

10.1 Controllare gli elementi di comando

10.2 Controllare la batteria

11 Lavorare con il soffiatore

11.1 Tenuta e guida del soffiatore

13.1 Trasporto del soffiatore

13.2 Trasportare la batteria

14.1 Conservazione del soffiatore

14.2 Conservazione della batteria

15.1 Pulizia del soffiatore

15.2 Pulizia della batteria

16 Manutenzione e riparazione

16.1 Manutenzione e riparazione del soffiatore

16.2 Manutenzione e riparazione della batteria

17 Eliminazione dei guasti

17.1 Eliminare i guasti del soffiatore o della batteria

18.3 Valori acustici e vibratori

19 Ricambi e accessori

19.1 Ricambi e accessori

20.1 Smaltire soffiatore e batteria

21 Dichiarazione di conformità UE

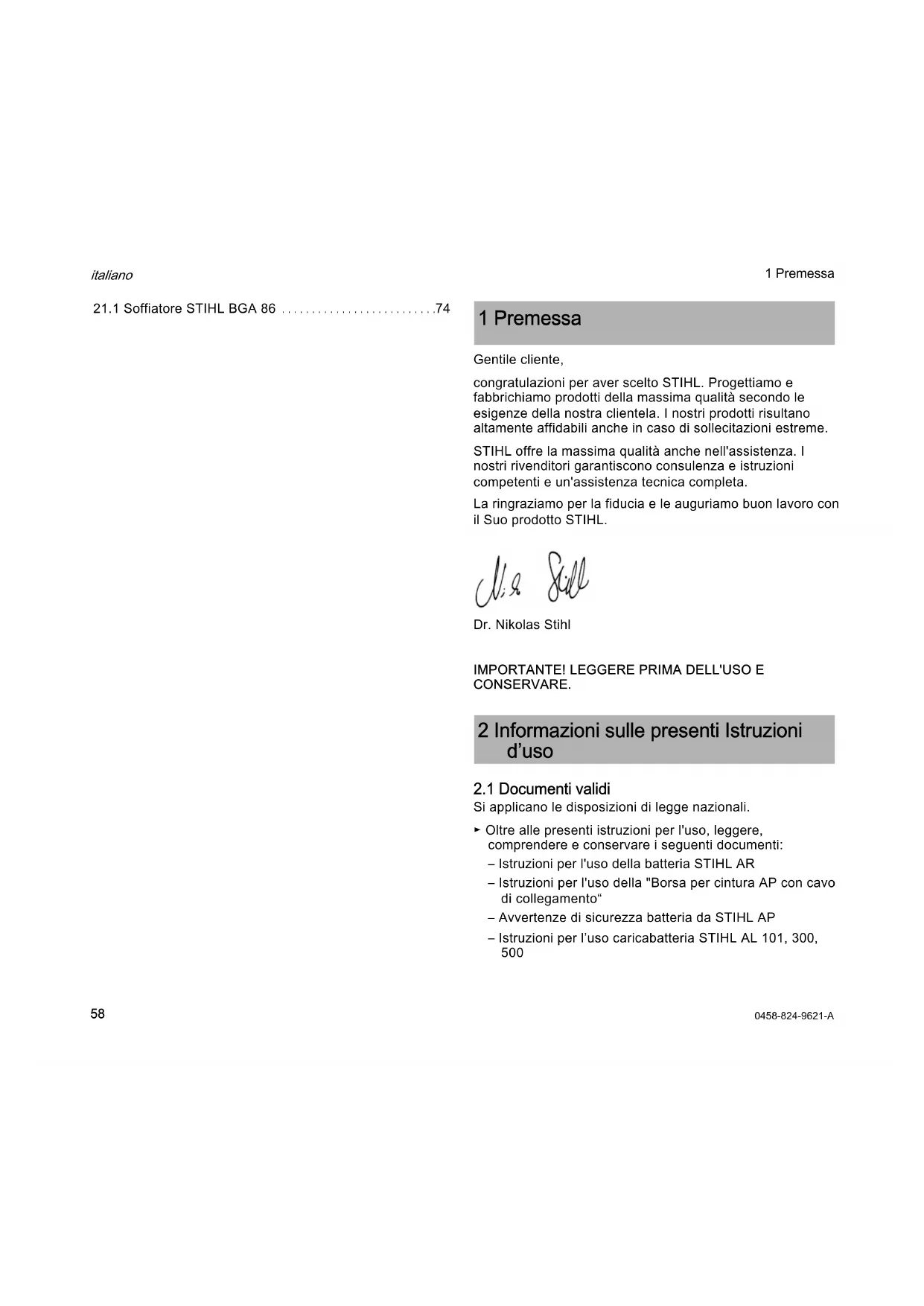

italiano 1 Premessa Gentile cliente, congratulazioni per aver scelto STIHL. Progettiamo e fabbrichiamo prodotti della massima qualità secondo le esigenze della nostra clientela. I nostri prodotti risultano altamente affidabili anche in caso di sollecitazioni estreme. STIHL offre la massima qualità anche nell'assistenza. I nostri rivenditori garantiscono consulenza e istruzioni competenti e un'assistenza tecnica completa. La ringraziamo per la fiducia e le auguriamo buon lavoro con il Suo prodotto STIHL. Dr. Nikolas Stihl

Si applicano le disposizioni di legge nazionali. ► Oltre alle presenti istruzioni per l'uso, leggere, comprendere e conservare i seguenti documenti: – Istruzioni per l'uso della batteria STIHL AR – Istruzioni per l'uso della "Borsa per cintura AP con cavo di collegamento“ – Avvertenze di sicurezza batteria da STIHL AP – Istruzioni per l’uso caricabatteria STIHL AL 101, 300,

1 Premessa 2 Informazioni sulle presenti Istruzioni d’uso0458-824-9621-A

italiano 3 Sommario – Informazioni sulla sicurezza per batterie STIHL e prodotti con batteria integrata: www.stihl.com/safety- data-sheets

2.2 Contrassegno delle avvertenze nel testo

AVVERTENZA L'avvertenza si riferisce a pericoli che possono provocare gravi lesioni o la morte. ► Le misure indicate possono consentire di evitare gravi lesioni o la morte. AVVISO L'avvertenza si riferisce a pericoli che possono provocare danni materiali. ► Le misure menzionate possono evitare danni materiali.

2.3 Simboli nel testo

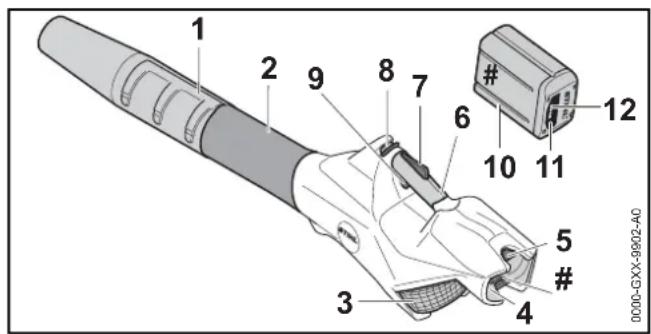

1Ugello L'ugello convoglia e concentra il flusso d'aria. 2 Tubo soffiatore Il tubo soffiatore trasporta il flusso d'aria. 3 Retina di protezione La retina di protezione protegge l'utente dalle parti in movimento nel soffiatore. 4 Vano batteria Il vano batteria accoglie la batteria. 5 Leva di bloccaggio La leva di bloccaggio mantiene la batteria nel vano. 6 Impugnatura di comando L'impugnatura di comando serve per controllare, guidare e indossare il soffiatore. 7 Leva Ergo La leva Ergo mantiene in posizione il cursore di sblocco quando viene rilasciata la leva di comando. 8 Cursore di sblocco Il cursore di sblocco sblocca la leva di comando. 9 Leva di comando La leva di comando accende e spegne il soffiatore. 10 Batteria La batteria alimenta il soffiatore. 11 Pulsante Il pulsante attiva i LED sulla batteria. 12 LED I LED indicano lo stato di carica della batteria e le anomalie. # Targhetta dati tecnici con numero di matricola

I simboli possono essere applicati sul soffiatore e sulla batteria e hanno i seguenti significati: Questo simbolo rimanda ad un capitolo nelle Istruzioni per l'uso. 3Sommario

italiano 4 Avvertenze di sicurezza

4.1 Simboli di avvertimento

I simboli di avvertimento sul soffiatore e sulla batteria hanno i seguenti significati:

4.2 Impiego secondo la destinazione

Il soffiatore STIHL BGA 86 serve per soffiare via foglie, erba, carta e materiali simili. Il soffiatore può essere usato in caso di pioggia. Il soffiatore è alimentato da una batteria STIHL AP o una batteria STIHL AR. 1 LED si accende con luce rossa fissa. La batteria è troppo calda o troppo fredda. 4 LED con luce rossa lampeggiante. Nella batteria vi è un malfunzionamento. Livello di potenza acustica garantito secondo la Direttiva 2000/14/CE in dB(A) per rendere equiparabili le emissioni acustiche tra prodotti. L'indicazione accanto al simbolo si riferisce al contenuto energetico della batteria secondo le specifiche del fabbricante delle celle. La capacità di energia disponibile nell’applicazione è inferiore. Non smaltire il prodotto con i rifiuti domestici. 4 Avvertenze di sicurezza Rispettare le avvertenze di sicurezza e le rispettive misure. Leggere, comprendere e conservare le istruzioni per l'uso. Indossare occhiali protettivi.

Rispettare le avvertenze di sicurezza sugli oggetti scagliati ad alta velocità e sui rispettivi interventi. Legare i capelli lunghi per evitare con sicurezza che non rimangano impigliati nel soffiatore. Estrarre la batteria durante le interruzioni del lavoro, durante il trasporto, la conservazione, la manutenzione o la riparazione. Mantenere la distanza di sicurezza. Proteggere la batteria da calore e fiamme. Non immergere la batteria in liquidi. Rispettare l'intervallo di temperatura consentito per la batteria. 5m (17 ft)0458-824-9621-A

italiano 4 Avvertenze di sicurezza AVVERTENZA ￭ Le batterie non approvate da STIHL per il soffiatore possono provocare incendi ed esplosioni. Sussiste il rischio di gravi lesioni o di morte oppure di provocare danni materiali. ► Il soffiatore è alimentato da una batteria STIHL AP o una batteria STIHL AR. ￭ Se il soffiatore o la batteria non sono utilizzati in modo non conforme, sussiste il rischio di ferimento o morte delle persone e di danni materiali. ► Usare quindi il soffiatore come descritto sulle presenti istruzioni per l'uso. ► Usare la batteria nelle modalità descritte sulle istruzioni per l’uso o nelle istruzioni per l’uso della batteria STIHL AR.

4.3 Requisiti dell'utente

AVVERTENZA ￭ Gli utenti che non abbiano ricevuto istruzioni potrebbero non riconoscere o non valutare correttamente i rischi del soffiatore e della batteria. L'utente o altre persone rischiano gravi lesioni o la morte. ► Se il soffiatore viene ceduto ad un'altra persona: Consegnare a corredo anche le istruzioni per l'uso. ► Accertarsi che l'utente abbia i seguenti requisiti: – L'utente è riposato. – L'utente dovrà avere le capacità fisiche, sensoriali e intellettuali tali da poter controllare il soffiatore e la batteria e quindi da poter lavorare. Se l'utente ha limitazioni fisiche, sensoriali e intellettuali, potrà lavorare soltanto sotto la sorveglianza o dietro la guida di una persona responsabile. – L’utente può riconoscere e valutare i rischi del soffiatore e della batteria. – L’utente è adulto oppure l’utente sta effettuando un tirocinio professionale sotto sorveglianza secondo le norme nazionali. – L'utente ha ricevuto istruzioni da un rivenditore STIHL o da una persona esperta prima di iniziare a lavorare con il soffiatore. – L'utente non è sotto l'effetto di alcol, farmaci o droghe. ► In caso di dubbi: rivolgersi ad un rivenditore STIHL.

4.4 Abbigliamento ed equipaggiamento

AVVERTENZA ￭ Durante il lavoro, i capelli lunghi possono rimanere intrappolati nel soffiatore. L'utente potrebbe ferirsi gravemente. ￭ Durante il lavoro potrebbero essere scagliati oggetti ad alta velocità. L'utente può ferirsi. ► Indossare pantaloni lunghi. ► Leggere, comprendere e conservare le istruzioni per l'uso. ► Legare i capelli lunghi per evitare con sicurezza che non rimangano impigliati nel soffiatore. ► Indossare occhiali protettivi aderenti. Gli occhiali di protezione adatti sono reperibili in commercio con il marchio di conformità con la norma EN 166 o con le disposizioni nazionali.0458-824-9621-A

italiano 4 Avvertenze di sicurezza ￭ Durante il lavoro potrebbe essere sollevata polvere a mulinello. La polvere inalata può danneggiare la salute e provocare reazioni allergiche. ► Indossare una mascherina antipolvere. ￭ Se inadeguato, l'abbigliamento può impigliarsi nel legno, nella sterpaglia e nel soffiatore. Gli utenti senza abbigliamento adeguato possono ferirsi gravemente. ► Indossare capi d'abbigliamento aderenti. ► Togliere foulard e gioielli. ￭ Se l'utente indossa scarpe inadeguate, rischia di scivolare. L'utente può ferirsi. ► Indossare scarpe stabili, chiuse, con suola antiscivolo.

4.5 Zona di lavoro e area circostante

AVVERTENZA ￭ Le persone estranee, i bambini e gli animali potrebbero non riconoscere e non valutare i pericoli del soffiatore e degli oggetti scagliati ad alta velocità. Sussiste il rischio di ferire le persone estranee, i bambini e gli animali oppure di provocare danni materiali. ► Mantenere una distanza di 5 m dagli oggetti. ► Non lasciare il soffiatore incustodito. ► Sincerarsi che i bambini non possano giocare con il soffiatore. ￭ I componenti elettrici del soffiatore possono generare scintille. Le scintille possono provocare incendi ed esplosioni in ambienti facilmente infiammabili o esplosivi. Sussiste il rischio di gravi lesioni o di morte oppure di provocare danni materiali. ► Non lavorare in ambienti facilmente infiammabili o in ambienti esplosivi.

AVVERTENZA ￭ Persone estranee al lavoro, bambini o animali potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti dalla batteria. Ciò potrebbe causare gravi lesioni personali. ► Tenere lontane persone estranee al lavoro, bambini o animali. ► Non lasciare la batteria incustodita. ► Assicurarsi che i bambini non giochino con la batteria. ￭ La batteria non è protetta da tutte le condizioni ambientali. Se esposta a particolari condizioni ambientali, la batteria può incendiarsi o esplodere. Ciò potrebbe causare gravi lesioni personali e danni materiali. ► Tenere lontano la batteria da oggetti metallici. ► Non esporre la batteria ad alta pressione. ► Non esporre la batteria a microonde. ► Proteggere la batteria da sostanze chimiche e sali. ► Tenere le persone estranee, i bambini e gli animali ad una distanza di 5 m attorno all'area di lavoro. 5m (17 ft) ► Proteggere la batteria dal calore e dal fuoco. ► Non gettare la batteria nel fuoco. ► Utilizzare e conservare la batteria in un ambiente con temperatura compresa fra - 10 °C e + 50 °C. ► Non immergere la batteria in liquidi.0458-824-9621-A

italiano 4 Avvertenze di sicurezza

4.6 Condizioni di sicurezza

Il soffiatore si può considerare in condizioni di sicurezza quando sono soddisfatte le seguenti condizioni: – Il soffiatore non è danneggiato. – Il soffiatore è pulito. – Gli elementi di comando funzionano e non sono alterati. – Sono montati soltanto accessori originali STIHL appositi per questo soffiatore. – Gli accessori sono montati correttamente. AVVERTENZA ￭ In mancanza delle condizioni di sicurezza, i componenti possono non più funzionare correttamente e i dispositivi di sicurezza risultare compromessi. Sussiste il rischio di gravi lesioni o morte. ► Lavorare con il soffiatore solo se non è danneggiato. ► Se il soffiatore è sporco: Pulire il soffiatore. ► Non modificare il soffiatore. Eccezione: montaggio di un ugello apposito per questo soffiatore. ► Se gli elementi di comando non funzionano: Non lavorare con il soffiatore. ► Montare soltanto accessori originali STIHL appositi per questo soffiatore. ► Applicare gli accessori come descritto sulle presenti istruzioni per l'uso o sulle istruzioni per l’uso degli accessori. ► Non inserire oggetti nelle feritoie del soffiatore. ► In caso di dubbi: Rivolgersi ad un rivenditore STIHL.

La batteria si può considerare in condizioni di sicurezza quando sono soddisfatte le seguenti condizioni: – La batteria non è danneggiata. – La batteria è pulita e asciutta. – La batteria funziona e non è stata alterata. AVVERTENZA ￭ In condizioni non sicure, la batteria può non funzionare più correttamente. Pericolo di gravi lesioni a persone. ► Lavorare con una batteria non danneggiata e funzionante. ► Non caricare una batteria danneggiata o difettosa. ► Se la batteria è sporca o bagnata: Pulire e lasciare asciugare la batteria ► Non alterare la batteria. ► Non inserire oggetti nelle feritoie della batteria. ► Non collegare i contatti elettrici della batteria con oggetti metallici né cortocircuitarli. ► Non aprire la batteria. ￭ Da una batteria danneggiata può fuoriuscire del liquido. Se il liquido entra in contatto con la pelle o gli occhi, può irritarli. ► Evitare contatti con il liquido. ► In caso di contatto con la pelle: Lavare la parte interessata con abbondante acqua e sapone. ► In caso di contatto con gli occhi: Sciacquare gli occhi per almeno 15 minuti con abbondante acqua e rivolgersi ad un medico. ￭ Una batteria difettosa o danneggiata può avere un odore insolito, emettere fumo oppure bruciare. Sussiste il rischio di gravi lesioni o di morte oppure di provocare danni materiali. ► Se la batteria ha un odore inconsueto oppure emette fumo: Non utilizzarla e tenerla lontana da sostanze infiammabili. ► Se la batteria si incendia: Spegnere l'incendio nella batteria con un estintore oppure acqua.0458-824-9621-A

italiano 4 Avvertenze di sicurezza

AVVERTENZA ￭ L'utente potrebbe non lavorare più con la dovuta concentrazione in determinate situazioni. L'utente può inciampare, cadere e ferirsi gravemente. ► Lavorare con calma e concentrati. ► Se le condizioni di luminosità e di visibilità sono scarse: Non lavorare con il soffiatore. ► Comandare solo il soffiatore. ► Non lavorare oltre l’altezza delle spalle. ► Prestare attenzione agli ostacoli. ► Lavorare in piedi sul pavimento e mantenere l'equilibrio. Se è necessario lavorare in quota: utilizzare una piattaforma di sollevamento o un'impalcatura sicura. ► Se compaiono sintomi di affaticamento: fare una pausa di lavoro. ► Soffiare in direzione del vento. ￭ Durante il lavoro potrebbero essere scagliati oggetti ad alta velocità. Sussiste il rischio di ferire persone e animali oppure di provocare danni materiali. ￭ Se il soffiatore durante l'uso si modifica oppure si comporta in modo anomalo, è possibile che non sia in condizioni di sicurezza. Sussiste il rischio di ferire gravemente persone oppure di provocare danni materiali. ► Terminare il lavoro, togliere la batteria e rivolgersi ad un rivenditore STIHL. ￭ Durante il lavoro si possono produrre vibrazioni attraverso il soffiatore. ► Fare delle pause di lavoro. ► In caso di segni di disturbi alla circolazione sanguigna: Rivolgersi ad un medico. ￭ Sollevando la polvere, il soffiatore potrebbe avere una carica elettrostatica. In determinate condizioni ambientali (ad es. ambiente secco), il soffiatore potrebbe scaricarsi a impulsi e generare scintille. Le scintille possono provocare incendi ed esplosioni in ambienti facilmente infiammabili o esplosivi. Sussiste il rischio di gravi lesioni o di morte oppure di provocare danni materiali. ► Non lavorare in ambienti facilmente infiammabili o in ambienti esplosivi.

AVVERTENZA ￭ Durante il trasporto il soffiatore può ribaltarsi o muoversi. Sussiste il rischio di ferire persone oppure di provocare danni materiali. ► Fissare il soffiatore con le cinghie o una rete in modo tale da evitare che si ribalti o che si muova.

AVVERTENZA ￭ La batteria non è protetta da tutte le condizioni ambientali. Se la batteria viene esposta a determinate condizioni ambientali, può danneggiarsi e provocare danni materiali. ► Non trasportare batterie danneggiate. ► Trasportare la batteria in un imballaggio non conduttivo. ￭ Durante il trasporto la batteria può ribaltarsi o muoversi. Sussiste il rischio di ferire persone oppure di provocare danni materiali. ► Confezionare la batteria nell'imballaggio o nel contenitore di trasporto in modo tale che non si muova. ► Fissare l'imballaggio in modo tale da evitare che si ribalti o che si muova. ► Non soffiare in direzione di persone, animali e oggetti. ► Estrarre la batteria.0458-824-9621-A

italiano 4 Avvertenze di sicurezza

AVVERTENZA ￭ I bambini potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti dal soffiatore. Sussiste il pericolo per i bambini di ferirsi gravemente. ► Conservare il soffiatore fuori dalla portata di bambini. ￭ I contatti elettrici sul soffiatore e i componenti metallici possono corrodersi in caso di umidità. Il soffiatore può essere danneggiato. ► Conservare il soffiatore in luogo pulito e asciutto.

AVVERTENZA ￭ I bambini potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti dalla batteria. Sussiste il pericolo per i bambini di ferirsi gravemente. ► Conservare la batteria fuori dalla portata dei bambini. ￭ La batteria non è protetta da tutte le condizioni ambientali. Se la batteria viene esposta a determinate condizioni ambientali, può danneggiarsi. ► Conservare la batteria in luogo pulito e asciutto. ► Conservare la batteria in un ambiente chiuso. ► Conservare la batteria separata dal soffiatore. ► Conservare la batteria in un imballaggio non conduttivo. ► Conservare la batteria ad una temperatura compresa tra i - 10 °C e i + 50 °C.

4.10 Pulizia, manutenzione e riparazione

AVVERTENZA ￭ Se durante la pulizia, la manutenzione o la riparazione è inserita la batteria, il soffiatore potrebbe accendersi accidentalmente. Sussiste il rischio di ferire gravemente persone oppure di provocare danni materiali. ￭ L'uso di detergenti corrosivi, la pulizia con getto d’acqua od oggetti appuntiti può danneggiare il soffiatore, la batteria e il caricabatteria. Se il soffiatore, la batteria o il caricabatteria non si riescono a pulire bene come descritto nelle presenti istruzioni per l'uso, i componenti potrebbero non funzionare più correttamente e i dispositivi di sicurezza potrebbero risultare compromessi. Pericolo di gravi lesioni a persone. ► Pulire soffiatore, batteria e caricabatteria seguendo scrupolosamente le indicazioni di queste istruzioni per l'uso. ￭ Se il soffiatore, la batteria o il caricabatteria non vengono sottoposti a manutenzione o a riparazione corrette, i componenti potrebbero non funzionare più correttamente e i dispositivi di sicurezza potrebbero risultare compromessi. Sussiste il rischio di gravi lesioni o morte. ► Non sottoporre il soffiatore a manutenzione o riparazione autonome. ► Se il soffiatore, la batteria o il caricabatteria devono essere sottoposti a manutenzione o riparazione: Rivolgersi ad un rivenditore STIHL. ► Estrarre la batteria. ► Estrarre la batteria. ► Estrarre la batteria.0458-824-9621-A

italiano 5 Preparare il soffiatore per l'esercizio

5.1 Preparare il soffiatore per l'esercizio

Prima di iniziare il lavoro, occorre eseguire le seguenti operazioni: ► accertarsi che i seguenti componenti siano in condizioni di sicurezza: – Soffiatore, @ 4.6.1. – Batteria, @ 4.6.2. ► Controllare la batteria, @ 10.2. ► Caricare la batteria completamente, come descritto sulle istruzioni per l'uso dei caricabatteria STIHL AL 101, 300,

► Pulire il soffiatore, @ 15. ► Montare l'ugello, @ 7.1. ► Controllare gli elementi di comando, @ 10.1. ► Se durante la verifica degli elementi di comando lampeggiano 3 LED rossi sulla batteria: Togliere la batteria e rivolgersi ad un rivenditore STIHL. Nel soffiatore vi è un malfunzionamento. ► Se non è possibile eseguire queste operazioni: non usare il soffiatore e rivolgersi ad un rivenditore STIHL.

6.1 Caricare la batteria

Il tempo di carica dipende da diverse condizioni, ad esempio dalla temperatura della batteria o dalla temperatura ambiente. Il tempo di carica effettivo può differire dal tempo di carica indicato. Il tempo di carica è indicato in www.stihl.com/charging-times. ► Caricare la batteria come descritto sulle istruzioni per l'uso dei caricabatteria STIHL AL 101, 300, 500.

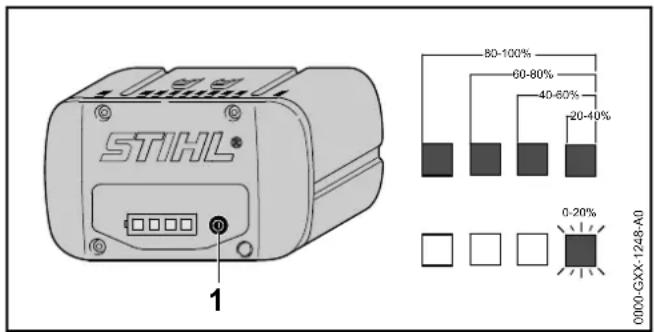

6.2 Visualizzazione dello stato di carica

► Premere il pulsante (1). I LED si accendono con luce verde fissa per ca. 5 secondi e indicano lo stato di carica. ► Se il LED destro verde lampeggia: Caricare la batteria.

6.3 LED sulla batteria

I LED indicano lo stato di carica della batteria o le anomalie. I LED possono accendersi o lampeggiare con luce verde o rossa. Se i LED lampeggiano o rimangono accesi con luce verde, viene indicato il livello di carica. ► Se i LED lampeggiano o rimangono accesi con colore rosso: Eliminare i guasti, @ 17. Nel soffiatore o nella batteria è presente un guasto.

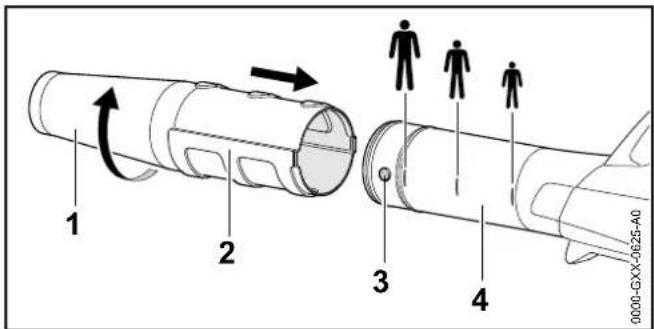

7.1 Montare, regolare e smontare l'ugello

L'ugello può essere montato sul tubo soffiatore, a seconda della statura dell'utente, in 3 posizioni. Le posizioni sono segnate sul tubo soffiatore. ► Disinserire il soffiatore ed estrarre la batteria. 5 Preparare il soffiatore per l'esercizio 6 Carica della batteria e LED 7 Assemblaggio del soffiatore

0000-GXX-1248-A020-40%40-60%60-80%80-100%0-20%0458-824-9621-A italiano 8 Inserire e togliere la batteria► Portare perno (3) e scanalatura (2) alla stessa altezza.► Spingere l'ugello (1) sul tubo soffiatore (4) fino alla posizione desiderata.► Ruotare l'ugello (1) fino allo scatto.

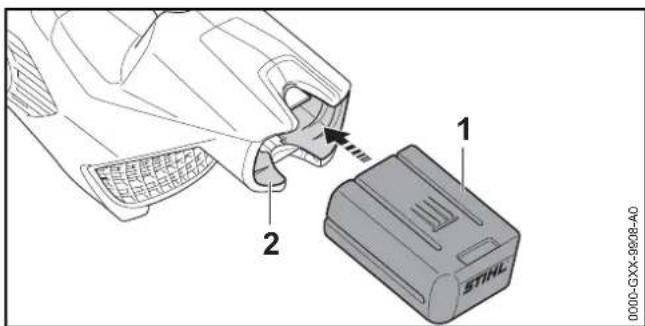

8.1 Inserire la batteria

► Premere la batteria (1) fino al riscontro nel vano batteria (2). La batteria (1) scatta con un clic.

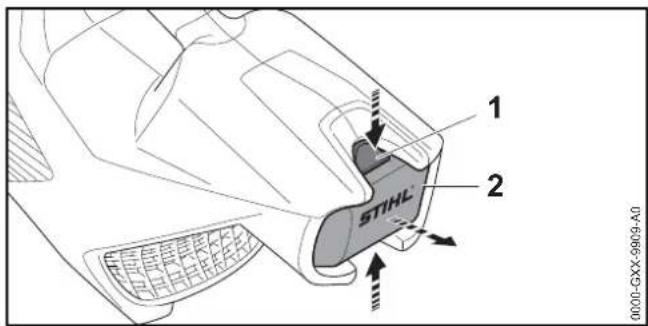

8.2 Estrarre la batteria

► Sistemare il soffiatore su una superficie piana.► Tenere una mano davanti al vano batteria di modo che la batteria (2) non cada.► Premere entrambe le leve di bloccaggio (1).La batteria (2) è sbloccata e può essere estratta.

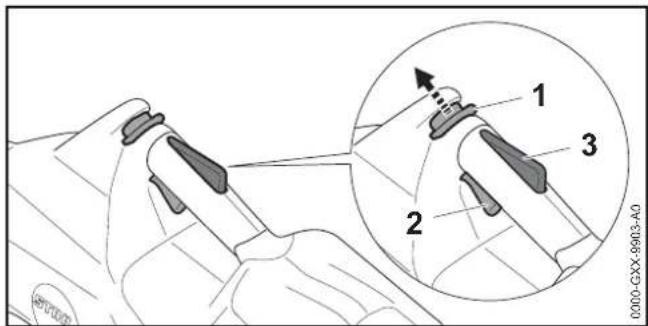

9.1 Accendere il soffiatore

► Tenere il soffiatore con una mano sull'impugnatura di comando di modo che il pollice stringa l'impugnatura di comando.► Spingere il cursore di sblocco (1) con il pollice in direzione del tubo soffiatore e tenerlo in posizione. 8 Inserire e togliere la batteria

0000-GXX-9908-A0 9 Accendere e spegnere il soffiatore

italiano 10 Controllo di soffiatore e batteria ► Premere e tenere premuta la leva di comando (2) con l'indice. Il soffiatore accelera e l’aria fluisce dall’ugello. Il cursore di sblocco (1) può essere rilasciato. Quanto più a fondo è premuta la leva di comando (2), tanta più aria uscirà dall’ugello. Quando si preme la leva Ergo (3), la leva di comando (2) rimane sbloccata. In questo modo è possibile rilasciare la leva di comando e tenerla nuovamente premuta senza dover spostare nuovamente il cursore di sblocco in direzione del tubo soffiatore. Se vengono rilasciate la leva di comando (3) e la leva Ergo (2), la leva di comando (2) viene bloccata. Il cursore di sblocco (1) deve essere nuovamente spostato in direzione del tubo soffiatore e tenuto in posizione per sbloccare la leva di comando (2).

9.2 Spegnimento del soffiatore

► Rilasciare la leva. L'aria non fuoriesce più dall'ugello. ► Se continua a fuoriuscire aria dall'ugello: togliere la batteria e rivolgersi ad un rivenditore STIHL. Il soffiatore è difettoso.

10.1 Controllare gli elementi di comando

Cursore di sblocco, leva Ergo e leva di comando ► Estrarre la batteria. ► Tentare di premere la leva di comando senza azionare il cursore di sblocco. ► Se non si riesce a premere la leva di comando: non usare il soffiatore e rivolgersi ad un rivenditore STIHL. Il tagliacespugli è difettoso. ► Spingere il cursore di sblocco con il pollice in direzione del tubo soffiatore e tenerlo in posizione. ► Premere la leva Ergo e tenerla premuta. ► Premere la leva di comando. Il cursore di sblocco può essere rilasciato. ► Rilasciare la leva di comando e la leva Ergo. ► Se il cursore di sblocco, la leva di comando o la leva Ergo sono difficili da muovere oppure non scattano nella posizione iniziale: non usare il soffiatore e rivolgersi ad un rivenditore STIHL. Il cursore di sblocco, la leva di comando o la leva Ergo sono guasti. Accendere il soffiatore ► Introdurre la batteria. ► Spostare in direzione del tubo soffiatore e tenerlo in posizione. ► Premere a fondo e tenere premuta la leva di comando. L'aria fuoriesce dall'ugello. ► Se lampeggiano 3 LED rossi: Togliere la batteria e rivolgersi ad un rivenditore STIHL. Nel soffiatore vi è un malfunzionamento. ► Rilasciare la leva. L'aria non fuoriesce più dall'ugello. ► Se continua a fuoriuscire aria dall'ugello: Togliere la batteria e rivolgersi ad un rivenditore STIHL. Il soffiatore è difettoso.

10.2 Controllare la batteria

► Premere il tasto sulla batteria. I LED si accendono o lampeggiano. ► Se i LED non si accendono o lampeggiano: Non usare la batteria e rivolgersi ad un rivenditore STIHL. Nella batteria vi è un malfunzionamento. 10 Controllo di soffiatore e batteria0458-824-9621-A

italiano 11 Lavorare con il soffiatore

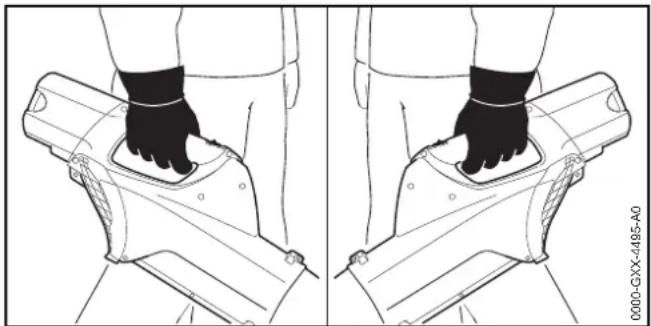

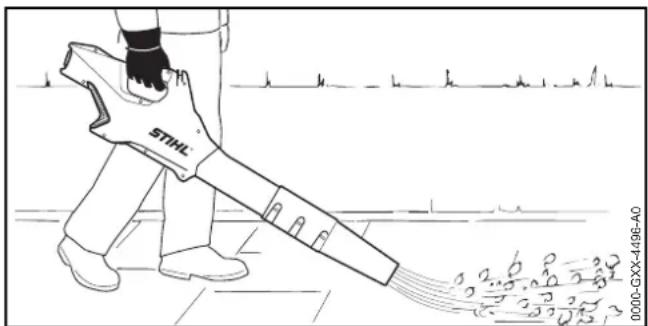

11.1 Tenuta e guida del soffiatore

► Tenere il soffiatore e guidarlo con una mano sull'impugnatura di comando di modo che il pollice stringa l'impugnatura di comando.

► Indirizzare l'ugello sul pavimento. ► Procedere in avanti lentamente e in modo controllato.

► Disinserire il soffiatore ed estrarre la batteria. ► Se il soffiatore è bagnato: Lasciare asciugare il soffiatore. ► Se la batteria è bagnata: Lasciare asciugare la batteria. ► Pulire il soffiatore. ► Pulire la batteria.

13.1 Trasporto del soffiatore

► Disinserire il soffiatore ed estrarre la batteria. ► trasportare il soffiatore con una mano sull'impugnatura di comando. ► Se il soffiatore viene trasportato in un veicolo: Fissare il soffiatore in modo da evitare che il soffiatore si ribalti o che si muova.

13.2 Trasportare la batteria

► Disinserire il soffiatore ed estrarre la batteria. ► Accertarsi che la batteria sia in condizioni di sicurezza. ► Imballare la batteria in modo tale da soddisfare le seguenti condizioni: – L'imballaggio non è conduttore elettrico. – La batteria non può muoversi nell'imballaggio. ► Fissare l'imballaggio in modo tale da evitare che si ribalti o che si muova. La batteria è soggetta ai requisiti per il trasporto di sostanze pericolose. La batteria è classificata come UN 3480 (batterie agli ioni di litio) ed è stata testata secondo il Manuale ONU Prove e criteri, Parte III Sottosezione 38.3. Le regole di trasporto sono riportate in www.stihl.com/safety-data-sheets. 11 Lavorare con il soffiatore

0000-GXX-4495-A00000-GXX-4496-A0

12 Dopo il lavoro 13 Trasporto0458-824-9621-A

italiano 14 Conservazione

14.1 Conservazione del soffiatore

► Disinserire il soffiatore ed estrarre la batteria. ► Conservare il soffiatore in modo tale da soddisfare le seguenti condizioni: – Il soffiatore è fuori dalla portata dei bambini. – Il soffiatore è pulito e asciutto.

14.2 Conservazione della batteria

STIHL raccomanda di conservare la batteria con un livello di carica compreso tra il 40 % e il 60 % (2 LED con luce verde fissa). ► Conservare la batteria in modo tale da soddisfare le seguenti condizioni: – La batteria è fuori dalla portata dei bambini. – La batteria è pulita e asciutta. – La batteria è in un luogo chiuso. – La batteria è scollegata dal soffiatore e dal caricabatteria. – La batteria è in una confezione non conduttiva. – La batteria è in un intervallo di temperatura compreso tra - 10 °C e + 50 °C.

15.1 Pulizia del soffiatore

► Disinserire il soffiatore ed estrarre la batteria. ► pulire il soffiatore con un panno umido. ► Pulire la rete di protezione con un pennello o una spazzola morbida.

15.2 Pulizia della batteria

► Pulire la batteria con un panno umido.

16.1 Manutenzione e riparazione del soffiatore

L'utente non può effettuare autonomamente la manutenzione né la riparazione del soffiatore. ► Se il soffiatore deve essere sottoposto a manutenzione, oppure è danneggiato o difettoso: rivolgersi ad un rivenditore STIHL.

16.2 Manutenzione e riparazione della batteria

La batteria non deve essere sottoposta a manutenzione e non può essere riparata. ► Se la batteria è difettosa o danneggiata: Sostituire la batteria. 14 Conservazione 15 Pulizia 16 Manutenzione e riparazione0458-824-9621-A

italiano 17 Eliminazione dei guasti

17.1 Eliminare i guasti del soffiatore o della batteria

17 Eliminazione dei guasti Anomalia LED sulla batteria Causa Rimedio Il soffiatore non parte quando si accende. 1 LED con luce verde lampeggiante. Lo stato di carica della batteria è troppo basso. ► Caricare la batteria come descritto sulle istruzioni per l'uso dei caricabatteria STIHL AL 101, 300,

1 LED si accende con luce rossa fissa. La batteria è troppo calda o troppo fredda. ► Estrarre la batteria. ► Lasciare raffreddare o scaldare la batteria. 3 LED lampeggiano con luce rossa. Nel soffiatore vi è un malfunzionamento. ► Estrarre la batteria. ► Pulire i contatti elettrici nel vano batteria. ► Introdurre la batteria. ► Accendere il soffiatore. ► Se continuano a lampeggiare 3 LED rossi: non usare il soffiatore e rivolgersi ad un rivenditore STIHL. 3 LED con luce rossa fissa. Il soffiatore è troppo caldo. ► Estrarre la batteria. ► lasciare raffreddare il soffiatore. 4 LED lampeggiano con luce rossa. Nella batteria vi è un malfunzionamento. ► Estrarre e reinserire la batteria. ► Accendere il soffiatore. ► Se continuano a lampeggiare 4 LED rossi: Non usare la batteria e rivolgersi ad un rivenditore STIHL. Il collegamento elettrico tra soffiatore e batteria è interrotto. ► Estrarre la batteria. ► Pulire i contatti elettrici nel vano batteria. ► Introdurre la batteria. Il soffiatore o la batteria sono umidi. ► Lasciare asciugare il soffiatore o la batteria. Il soffiatore si spegne durante il funzionamento. 3 LED con luce rossa fissa. Il soffiatore è troppo caldo. ► Estrarre la batteria. ► lasciare raffreddare il soffiatore.0458-824-9621-A

italiano 17 Eliminazione dei guasti Guasto elettrico. ► Estrarre e reinserire la batteria. ► Accendere il soffiatore. Il tempo di esercizio del soffiatore è troppo breve. La batteria non è completamente carica. ► Caricare la batteria completamente, come descritto sulle istruzioni per l'uso dei caricabatteria STIHL AL 101, 300, 500. La durata della batteria è superata. ► Sostituire la batteria. Anomalia LED sulla batteria Causa Rimedio0458-824-9621-A

italiano 18 Dati tecnici

18.1 Soffiatore STIHL BGA 86

– Batterie ammesse: –STIHL AP –STIHL AR – Potenza di soffiatura: 15 N – Massima velocità dell'aria: 69 m/s – Velocità dell'aria media: 58 m/s – Portata: 780 m³/h – Peso senza batteria: 2,8 kg La durata della batteria è indicata all’indirizzo www.stihl.com/battery-life.

18.2 Batteria STIHL AP

– Tecnologia della batteria: Ioni di litio – Tensione: 36 V – Capacità in Ah: v. targhetta dati tecnici – Capacità di energia in Wh: v. targhetta dati tecnici – Peso in kg: v. targhetta dati tecnici – Intervallo di temperatura ammesso per l’uso e la conservazione: da - 10 °C a + 50 °C

18.3 Valori acustici e vibratori

Il valore K per il livello di pressione acustica è di 2 dB(A). Il valore K per il livello di potenza acustica è di 2 dB(A). Il valore K per i valori vibratori è di 2 m/s². STIHL raccomanda di indossare una protezione dell'udito. – Livello di pressione acustica L

misurato secondo EN 50636-2-100: 79 dB(A). – Livello di potenza acustica L

misurato secondo EN 50636-2-100: 90 dB(A). – Valore vibratorio a

misurato secondo EN 50636-2-100, impugnatura di comando: 0,5 m/s². I valori vibratori indicati sono stati misurati seguendo un procedimento di prova normalizzato, e possono essere impiegati per il confronto di apparecchiature elettriche. I valori vibratori reali possono discostarsi da quelli indicati, secondo il tipo d’impiego. I valori vibratori indicati possono essere usati per una prima valutazione del carico vibratorio. La sollecitazione vibratoria effettiva deve essere valutata. Contestualmente si possono considerare anche i tempi nei quali l’apparecchiatura è spenta e quelli in cui, pur essendo inserita, non funziona sotto carico. Per informazioni sull’osservanza della direttiva 2002/44/CE Vibrazione per il datore di lavoro, consultare www.stihl.com/vib.

REACH indica una direttiva CE per la registrazione, la classificazione e l’omologazione dei prodotti chimici. Per informazioni sull'adempimento della direttiva REACH ved. www.stihl.com/reach.

19.1 Ricambi e accessori

STIHL raccomanda l'uso di ricambi originali STIHL e accessori originali STIHL. I ricambi originali STIHL e gli accessori originali STIHL sono disponibili presso i rivenditori STIHL. 18 Dati tecnici 19 Ricambi e accessori Questi simboli contrassegnano i ricambi originali STIHL e gli accessori originali STIHL.0458-824-9621-A

italiano 20 Smaltimento

20.1 Smaltire soffiatore e batteria

Le informazioni sullo smaltimento sono disponibili presso i rivenditori STIHL. ► Smaltire soffiatore, batteria, accessori e imballaggio a norma e in modo ecologico.

21.1 Soffiatore STIHL BGA 86

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen Germania dichiara sotto la propria responsabilità che – Tipo di costruzione: Soffiatore a batteria – Marchio di fabbrica: STIHL – Modello: BGA 86 – Identificazione di serie: BA02 corrisponde alle disposizioni pertinenti di cui alle direttive 2011/65/UE, 2006/42/CE, 2014/30/UE e 2000/14/CE ed è stato sviluppato e fabbricato conformemente alle versioni delle seguenti norme valevoli alla rispettiva data di produzione: EN 55014-1, EN 55014-2, EN 60335-1 e EN 50636-2-100. Il calcolo del livello di potenza acustica misurato e garantito è stato effettuato secondo la procedura prevista dalla Direttiva 2000/14/CE, Allegato V. – Livello di potenza acustica misurato: 90 dB(A) – Livello di potenza acustica garantito: 92 dB(A) La documentazione tecnica è conservata presso ANDREAS STIHL AG & Co. KG Produktzulassung. L’anno di costruzione, il paese di produzione e il numero di matricola sono indicati sul soffiatore. Waiblingen, 14.08.2019 ANDREAS STIHL AG & Co. KG p.p. Thomas Elsner, Responsabile Gestione Prodotti e Assistenza 20 Smaltimento 21 Dichiarazione di conformità UEVertaling van de originele handleiding Gedrukt op chloorvrij gebleekt papier. Drukinkten bevatten plantaardige olie, papier is recyclebaar. © ANDREAS STIHL AG & Co. KG 2019 0458-824-9621-A. VA1.J19. 0000008809_002_NL 0458-824-9621-A Nederlands
