BEDIENUNGSANLEITUNG BGA 86 STIHL

STIHL BGA 86 Gebrauchsanleitung Instruction Manual Notice d’emploi Istruzioni d’uso HandleidingD Gebrauchsanleitung

75 - 92Original-GebrauchsanleitungGedruckt auf chlorfrei gebleichtem Papier.

Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar. © ANDREAS STIHL AG & Co. KG 2019 0458-824-9621-A. VA1.J19. 0000008962_002_D 0458-824-9621-A deutsch

Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der Verviel- fältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen. Inhaltsverzeichnis 1 Vorwort

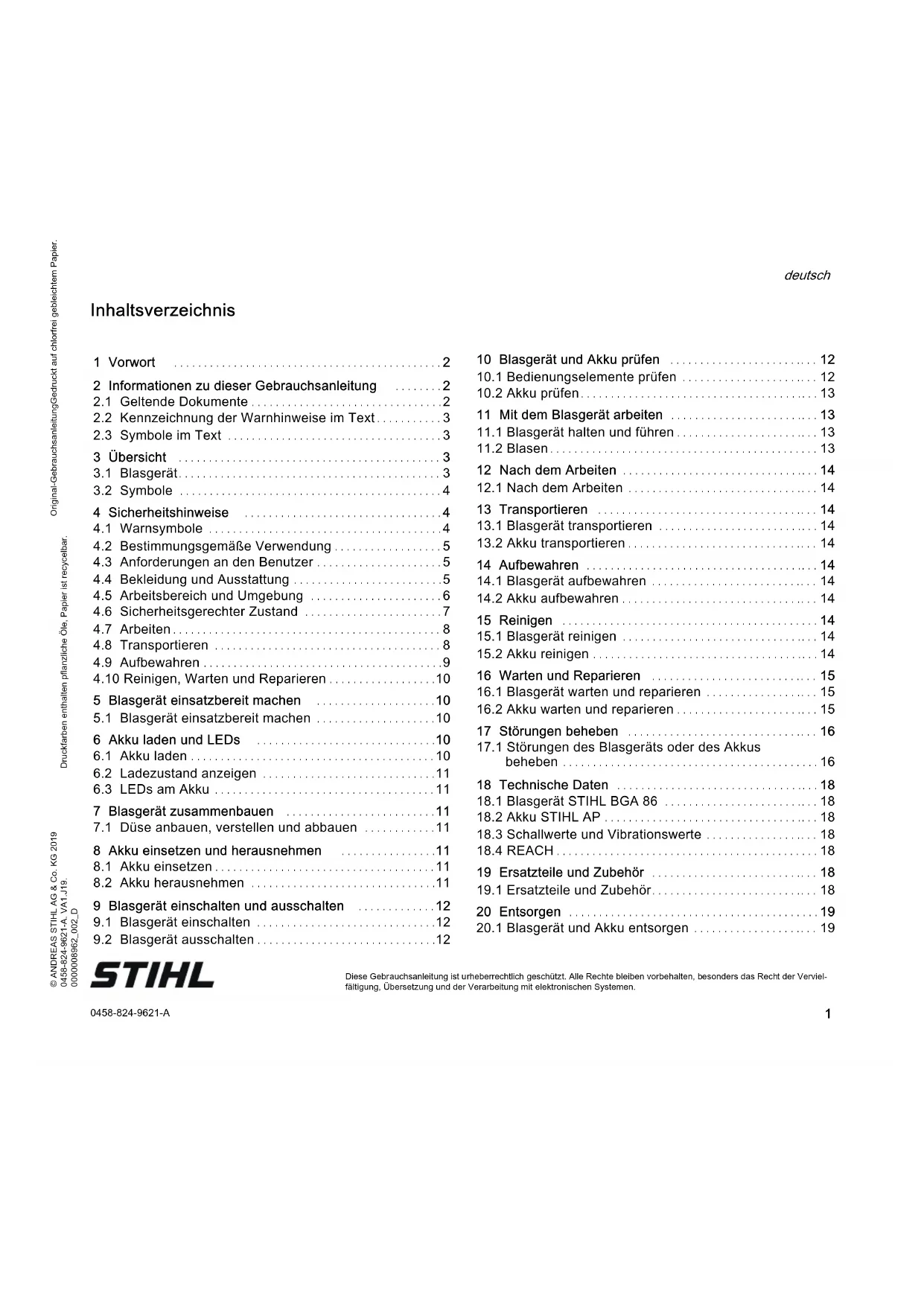

2 Informationen zu dieser Gebrauchsanleitung

2.1 Geltende Dokumente

2.2 Kennzeichnung der Warnhinweise im Text

4 Sicherheitshinweise

4.2 Bestimmungsgemäße Verwendung

4.3 Anforderungen an den Benutzer

4.4 Bekleidung und Ausstattung

4.5 Arbeitsbereich und Umgebung

4.6 Sicherheitsgerechter Zustand

4.10 Reinigen, Warten und Reparieren

5 Blasgerät einsatzbereit machen

5.1 Blasgerät einsatzbereit machen

6 Akku laden und LEDs

6.2 Ladezustand anzeigen

7 Blasgerät zusammenbauen

7.1 Düse anbauen, verstellen und abbauen

8 Akku einsetzen und herausnehmen

8.2 Akku herausnehmen

9 Blasgerät einschalten und ausschalten

9.1 Blasgerät einschalten

9.2 Blasgerät ausschalten

10 Blasgerät und Akku prüfen

10.1 Bedienungselemente prüfen

11 Mit dem Blasgerät arbeiten

11.1 Blasgerät halten und führen

12 Nach dem Arbeiten

12.1 Nach dem Arbeiten

13.1 Blasgerät transportieren

14.1 Blasgerät aufbewahren

14.2 Akku aufbewahren

15.1 Blasgerät reinigen

16 Warten und Reparieren

16.1 Blasgerät warten und reparieren

16.2 Akku warten und reparieren

17 Störungen beheben

17.1 Störungen des Blasgeräts oder des Akkus

18.3 Schallwerte und Vibrationswerte

19 Ersatzteile und Zubehör

19.1 Ersatzteile und Zubehör

20.1 Blasgerät und Akku entsorgen

deutsch 1 Vorwort Liebe Kundin, lieber Kunde, es freut uns, dass Sie sich für STIHL entschieden haben. Wir entwickeln und fertigen unsere Produkte in Spitzenqualität entsprechend der Bedürfnisse unserer Kunden. So entstehen Produkte mit hoher Zuverlässigkeit auch bei extremer Beanspruchung. STIHL steht auch für Spitzenqualität beim Service. Unser Fachhandel gewährleistet kompetente Beratung und Einweisung sowie eine umfassende technische Betreuung. Wir danken Ihnen für Ihr Vertrauen und wünschen Ihnen viel Freude mit Ihrem STIHL Produkt. Dr. Nikolas Stihl

WICHTIG! VOR GEBRAUCH LESEN UND

2.1 Geltende Dokumente

Es gelten die lokalen Sicherheitsvorschriften. ► Zusätzlich zu dieser Gebrauchsanleitung folgende Dokumente lesen, verstehen und aufbewahren: – Gebrauchsanleitung Akku STIHL AR – Gebrauchsanleitung „Gürteltasche AP mit Anschlussleitung“ – Sicherheitshinweise Akku STIHL AP – Gebrauchsanleitung Ladegeräte STIHL AL 101, 300,

21 EU-Konformitätserklärung

22.1 STIHL Hauptverwaltung

22.2 STIHL Vertriebsgesellschaften

1Vorwort 2 Informationen zu dieser Gebrauchsanleitung0458-824-9621-A

deutsch 3 Übersicht – Sicherheitsinformation für STIHL Akkus und Produkte mit eingebautem Akku: www.stihl.com/safety-data- sheets

2.2 Kennzeichnung der Warnhinweise im Text

WARNUNG Der Hinweis weist auf Gefahren hin, die zu schweren Verletzungen oder zum Tod führen können. ► Die genannten Maßnahmen können schwere Verletzungen oder Tod vermeiden. HINWEIS Der Hinweis weist auf Gefahren hin, die zu Sachschaden führen können. ► Die genannten Maßnahmen können Sachschaden vermeiden.

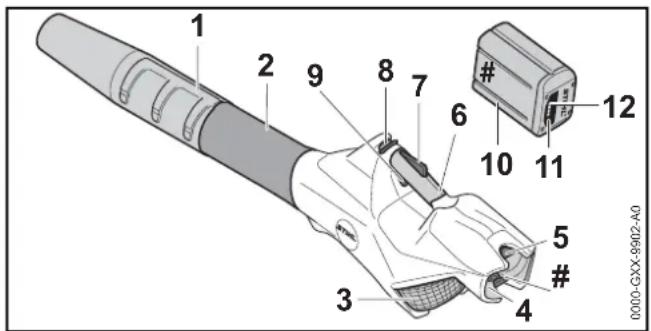

1Düse Die Düse führt und bündelt den Luftstrom. 2 Blasrohr Das Blasrohr führt den Luftstrom. 3 Schutzgitter Das Schutzgitter schützt den Benutzer vor sich bewegenden Teilen im Blasgerät. 4 Akku-Schacht Der Akku-Schacht nimmt den Akku auf. 5 Sperrhebel Der Sperrhebel hält den Akku im Akku-Schacht. 6 Bedienungsgriff Der Bedienungsgriff dient zum Bedienen, Führen und Tragen des Blasgeräts. 7 Ergo-Hebel Der Ergo-Hebel hält den Entsperrschieber in Position, wenn der Schalthebel losgelassen wird. 8 Entsperrschieber Der Entsperrschieber entsperrt den Schalthebel. 9 Schalthebel Der Schalthebel schaltet das Blasgerät ein und aus. Dieses Symbol verweist auf ein Kapitel in dieser Gebrauchsanleitung. 3Übersicht

deutsch 4 Sicherheitshinweise 10 Akku Der Akku versorgt das Blasgerät mit Energie. 11 Drucktaste Die Drucktaste aktiviert die LEDs am Akku. 12 LEDs Die LEDs zeigen den Ladezustand des Akkus und Störungen an. # Leistungsschild mit Maschinennummer

Die Symbole können auf dem Blasgerät und dem Akku sein und bedeuten Folgendes:

Die Warnsymbole auf dem Blasgerät und dem Akku bedeuten Folgendes: 1 LED leuchtet rot. Der Akku ist zu warm oder zu kalt. 4 LEDs blinken rot. Im Akku besteht eine Störung. Garantierter Schallleistungspegel nach Richtlinie 2000/14/EG in dB(A) um Schallemissionen von Produkten vergleichbar zu machen. Die Angabe neben dem Symbol weist auf den Energieinhalt des Akkus nach Spezifikation des Zellenherstellers hin. Der in der Anwendung zur Verfügung stehende Energieinhalt ist geringer. Produkt nicht mit dem Hausmüll entsorgen. 4 Sicherheitshinweise

Sicherheitshinweise und deren Maßnahmen beachten. Gebrauchsanleitung lesen, verstehen und aufbewahren. Schutzbrille tragen. Sicherheitshinweise zu hochgeschleuderten Gegenständen und deren Maßnahmen beachten. Lange Haare so sichern, dass sie nicht in das Blasgerät hineingezogen werden können. Akku während Arbeitsunterbrechungen, des Transports, der Aufbewahrung, Wartung oder Reparatur herausnehmen. Sicherheitsabstand einhalten. Akku vor Hitze und Feuer schützen. Akku nicht in Flüssigkeiten tauchen. 5m (17 ft)0458-824-9621-A

deutsch 4 Sicherheitshinweise

4.2 Bestimmungsgemäße Verwendung

Das Blasgerät STIHL BGA 86 dient zum Blasen von Laub, Gras, Papier und ähnlichen Materialien. Das Blasgerät kann bei Regen verwendet werden. Das Blasgerät wird von einem Akku STIHL AP oder einem Akku STIHL AR mit Energie versorgt. WARNUNG ￭ Akkus, die nicht von STIHL für das Blasgerät freigegeben sind, können Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen. ► Blasgerät mit einem Akku STIHL AP oder einem Akku STIHL AR verwenden. ￭ Falls das Blasgerät oder der Akku nicht bestimmungsgemäß verwendet werden, können Personen schwer verletzt oder getötet werden und Sachschaden kann entstehen. ► Blasgerät so verwenden, wie es in dieser Gebrauchsanleitung beschrieben ist. ► Akku so verwenden, wie es in dieser Gebrauchsanleitung oder der Gebrauchsanleitung Akku STIHL AR beschrieben ist.

4.3 Anforderungen an den Benutzer

WARNUNG ￭ Benutzer ohne eine Unterweisung können die Gefahren des Blasgeräts und des Akkus nicht erkennen oder nicht einschätzen. Der Benutzer oder andere Personen können schwer verletzt oder getötet werden. ► Falls das Blasgerät oder der Akku an eine andere Person weitergegeben wird: Gebrauchsanleitung mitgeben. ► Sicherstellen, dass der Benutzer folgende Anforderungen erfüllt: – Der Benutzer ist ausgeruht. – Der Benutzer ist körperlich, sensorisch und geistig fähig, das Blasgerät und den Akku zu bedienen und damit zu arbeiten. Falls der Benutzer körperlich, sensorisch oder geistig eingeschränkt dazu fähig ist, darf der Benutzer nur unter Aufsicht oder nach Anweisung durch eine verantwortliche Person damit arbeiten. – Der Benutzer kann die Gefahren des Blasgeräts und des Akkus erkennen und einschätzen. – Der Benutzer ist volljährig oder der Benutzer wird entsprechend nationaler Regelungen unter Aufsicht in einem Beruf ausgebildet. – Der Benutzer hat eine Unterweisung von einem STIHL Fachhändler oder einer fachkundigen Person erhalten, bevor er das erste Mal mit dem Blasgerät arbeitet. – Der Benutzer ist nicht durch Alkohol, Medikamente oder Drogen beeinträchtigt. ► Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

4.4 Bekleidung und Ausstattung

WARNUNG ￭ Während der Arbeit können lange Haare in das Blasgerät hineingezogen werden. Der Benutzer kann schwer verletzt werden. Zulässigen Temperaturbereich des Akkus einhalten. ► Gebrauchsanleitung lesen, verstehen und aufbewahren.0458-824-9621-A

deutsch 4 Sicherheitshinweise ￭ Während der Arbeit können Gegenstände mit hoher Geschwindigkeit hochgeschleudert werden. Der Benutzer kann verletzt werden. ► Eine lange Hose tragen. ￭ Während der Arbeit kann Staub aufgewirbelt werden. Eingeatmeter Staub kann die Gesundheit schädigen und allergische Reaktionen auslösen. ► Eine Staubschutzmaske tragen. ￭ Ungeeignete Bekleidung kann sich in Holz, Gestrüpp und im Blasgerät verfangen. Benutzer ohne geeignete Bekleidung können schwer verletzt werden. ► Eng anliegende Bekleidung tragen. ► Schals und Schmuck ablegen. ￭ Falls der Benutzer ungeeignetes Schuhwerk trägt, kann er ausrutschen. Der Benutzer kann verletzt werden. ► Festes, geschlossenes Schuhwerk mit griffiger Sohle tragen.

4.5 Arbeitsbereich und Umgebung

WARNUNG ￭ Unbeteiligte Personen, Kinder und Tiere können die Gefahren des Blasgeräts und hochgeschleuderter Gegenstände nicht erkennen und nicht einschätzen. Unbeteiligte Personen, Kinder und Tiere können schwer verletzt werden und Sachschaden kann entstehen. ► Einen Abstand von 5 m zu Gegenständen einhalten. ► Blasgerät nicht unbeaufsichtigt lassen. ► Sicherstellen, dass Kinder nicht mit dem Blasgerät spielen können. ￭ Elektrische Bauteile des Blasgeräts können Funken erzeugen. Funken können in leicht brennbarer oder explosiver Umgebung Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen. ► Nicht in einer leicht brennbaren und nicht in einer explosiven Umgebung arbeiten.

WARNUNG ￭ Unbeteiligte Personen, Kinder und Tiere können die Gefahren des Akkus nicht erkennen und nicht einschätzen. Unbeteiligte Personen, Kinder und Tiere können schwer verletzt werden. ► Unbeteiligte Personen, Kinder und Tiere fernhalten. ► Akku nicht unbeaufsichtigt lassen. ► Sicherstellen, dass Kinder nicht mit dem Akku spielen können. ￭ Der Akku ist nicht gegen alle Umgebungseinflüsse geschützt. Falls der Akku bestimmten Umgebungseinflüssen ausgesetzt ist, kann der Akku in Brand geraten oder explodieren. Personen können schwer verletzt werden und Sachschaden kann entstehen. ► Lange Haare zusammenbinden und so sichern, dass sie nicht in das Blasgerät hineingezogen werden können. ► Eine eng anliegende Schutzbrille tragen. Geeignete Schutzbrillen sind nach Norm EN 166 oder nach nationalen Vorschriften geprüft und mit der entsprechenden Kennzeichnung im Handel erhältlich. ► Unbeteiligte Personen, Kinder und Tiere im Umkreis von 5 m um den Arbeitsbereich fernhalten. ► Akku vor Hitze und Feuer schützen. ► Akku nicht ins Feuer werfen. 5m (17 ft)0458-824-9621-A

deutsch 4 Sicherheitshinweise ► Akku von metallischen Gegenständen fernhalten. ► Akku nicht hohem Druck aussetzen. ► Akku nicht Mikrowellen aussetzen. ► Akku vor Chemikalien und vor Salzen schützen.

4.6 Sicherheitsgerechter Zustand

Das Blasgerät ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind: – Das Blasgerät ist unbeschädigt. – Das Blasgerät ist sauber. – Die Bedienungselemente funktionieren und sind unverändert. – Nur original STIHL Zubehör für dieses Blasgerät ist angebaut. – Das Zubehör ist richtig angebaut. WARNUNG ￭ In einem nicht sicherheitsgerechten Zustand können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt oder getötet werden. ► Mit einem unbeschädigten Blasgerät arbeiten. ► Falls das Blasgerät verschmutzt ist: Blasgerät reinigen. ► Blasgerät nicht verändern. Ausnahme: Anbau einer für dieses Blasgerät passenden Düse. ► Falls die Bedienungselemente nicht funktionieren: Nicht mit dem Blasgerät arbeiten. ► Nur original STIHL Zubehör für dieses Blasgerät anbauen. ► Zubehör so anbauen, wie es in dieser Gebrauchsanleitung oder in der Gebrauchsanleitung des Zubehörs beschrieben ist. ► Gegenstände nicht in die Öffnungen des Blasgeräts stecken. ► Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

Der Akku ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind: – Der Akku ist unbeschädigt. – Der Akku ist sauber und trocken. – Der Akku funktioniert und ist unverändert. WARNUNG ￭ In einem nicht sicherheitsgerechten Zustand kann der Akku nicht mehr sicher funktionieren. Personen können schwer verletzt werden. ► Mit einem unbeschädigten und funktionierenden Akku arbeiten. ► Einen beschädigten oder defekten Akku nicht laden. ► Falls der Akku verschmutzt oder nass ist: Akku reinigen und trocknen lassen. ► Akku nicht verändern. ► Gegenstände nicht in die Öffnungen des Akkus stecken. ► Elektrische Kontakte des Akkus nicht mit metallischen Gegenständen verbinden und kurzschließen. ► Akku nicht öffnen. ► Akku im Temperaturbereich zwischen - 10 °C und + 50 °C einsetzen und aufbewahren. ► Akku nicht in Flüssigkeiten tauchen.0458-824-9621-A

deutsch 4 Sicherheitshinweise ￭ Aus einem beschädigten Akku kann Flüssigkeit austreten. Falls die Flüssigkeit mit der Haut oder den Augen in Kontakt kommt, können die Haut oder die Augen gereizt werden. ► Kontakt mit der Flüssigkeit vermeiden. ► Falls Kontakt mit der Haut aufgetreten ist: Betroffene Hautstellen mit reichlich Wasser und Seife abwaschen. ► Falls Kontakt mit den Augen aufgetreten ist: Augen mindestens 15 Minuten mit reichlich Wasser spülen und einen Arzt aufsuchen. ￭ Ein beschädigter oder defekter Akku kann ungewöhnlich riechen, rauchen oder brennen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen. ► Falls der Akku ungewöhnlich riecht oder raucht: Akku nicht verwenden und von brennbaren Stoffen fernhalten. ► Falls der Akku brennt: Versuchen, den Akku mit einem Feuerlöscher oder Wasser zu löschen.

WARNUNG ￭ Der Benutzer kann in bestimmten Situationen nicht mehr konzentriert arbeiten. Der Benutzer kann stolpern, fallen und schwer verletzt werden. ► Ruhig und überlegt arbeiten. ► Falls die Lichtverhältnisse und Sichtverhältnisse schlecht sind: Nicht mit dem Blasgerät arbeiten. ► Blasgerät alleine bedienen. ► Nicht über Schulterhöhe arbeiten. ► Auf Hindernisse achten. ► Auf dem Boden stehend arbeiten und das Gleichgewicht halten. Falls in der Höhe gearbeitet werden muss: Eine Hubarbeitsbühne oder ein sicheres Gerüst verwenden. ► Falls Ermüdungserscheinungen auftreten: Eine Arbeitspause einlegen. ► In Windrichtung blasen. ￭ Während der Arbeit können Gegenstände mit hoher Geschwindigkeit hochgeschleudert werden. Personen und Tiere können verletzt werden und Sachschaden kann entstehen. ￭ Falls sich das Blasgerät während der Arbeit verändert oder sich ungewohnt verhält, kann das Blasgerät in einem nicht sicherheitsgerechten Zustand sein. Personen können schwer verletzt werden und Sachschaden kann entstehen. ► Arbeit beenden, Akku herausnehmen und einen STIHL Fachhändler aufsuchen. ￭ Während der Arbeit können Vibrationen durch das Blasgerät entstehen. ► Arbeitspausen machen. ► Falls Anzeichen einer Durchblutungsstörung auftreten: Einen Arzt aufsuchen. ￭ Durch aufgewirbelten Staub kann sich das Blasgerät elektrostatisch aufladen. Unter bestimmten Umgebungsbedingungen (z.B. trockene Umgebung), kann sich das Blasgerät schlagartig entladen und Funken können entstehen. Funken können in leicht brennbarer oder explosiver Umgebung Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen. ► Nicht in einer leicht brennbaren und nicht in einer explosiven Umgebung arbeiten.

WARNUNG ￭ Während des Transports kann das Blasgerät umkippen oder sich bewegen. Personen können verletzt werden und Sachschaden kann entstehen. ► Nicht in Richtung von Personen, Tieren und Gegenständen blasen.0458-824-9621-A

deutsch 4 Sicherheitshinweise ► Blasgerät mit Spanngurten, Riemen oder einem Netz so sichern, dass es nicht umkippen und sich nicht bewegen kann.

WARNUNG ￭ Der Akku ist nicht gegen alle Umgebungseinflüsse geschützt. Falls der Akku bestimmten Umgebungseinflüssen ausgesetzt ist, kann der Akku beschädigt werden und Sachschaden kann entstehen. ► Einen beschädigten Akku nicht transportieren. ► Akku in einer elektrisch nicht leitfähigen Verpackung transportieren. ￭ Während des Transports kann der Akku umkippen oder sich bewegen. Personen können verletzt werden und Sachschaden kann entstehen. ► Akku in der Verpackung so verpacken, dass er sich nicht bewegen kann. ► Verpackung so sichern, dass sie sich nicht bewegen kann.

WARNUNG ￭ Kinder können die Gefahren des Blasgeräts nicht erkennen und nicht einschätzen. Kinder können schwer verletzt werden. ► Blasgerät außerhalb der Reichweite von Kindern aufbewahren. ￭ Die elektrischen Kontakte am Blasgerät und metallische Bauteile können durch Feuchtigkeit korrodieren. Das Blasgerät kann beschädigt werden. ► Blasgerät sauber und trocken aufbewahren.

WARNUNG ￭ Kinder können die Gefahren des Akkus nicht erkennen und nicht einschätzen. Kinder können schwer verletzt werden. ► Akku außerhalb der Reichweite von Kindern aufbewahren. ￭ Der Akku ist nicht gegen alle Umgebungseinflüsse geschützt. Falls der Akku bestimmten Umgebungseinflüssen ausgesetzt ist, kann der Akku beschädigt werden. ► Akku sauber und trocken aufbewahren. ► Akku in einem geschlossenen Raum aufbewahren. ► Akku getrennt vom Blasgerät aufbewahren. ► Akku in einer elektrisch nicht leitfähigen Verpackung aufbewahren. ► Akku im Temperaturbereich zwischen - 10 °C und + 50 °C aufbewahren. ► Akku herausnehmen. ► Akku herausnehmen. ► Akku herausnehmen.0458-824-9621-A

deutsch 5 Blasgerät einsatzbereit machen

4.10 Reinigen, Warten und Reparieren

WARNUNG ￭ Falls während der Reinigung, Wartung oder Reparatur der Akku eingesetzt ist, kann das Blasgerät unbeabsichtigt eingeschaltet werden. Personen können schwer verletzt werden und Sachschaden kann entstehen. ￭ Scharfe Reinigungsmittel, das Reinigen mit einem Wasserstrahl oder spitze Gegenstände können das Blasgerät, den Akku und das Ladegerät beschädigen. Falls das Blasgerät, der Akku oder das Ladegerät nicht so gereinigt werden, wie es in dieser Gebrauchsanleitung beschrieben ist, können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt werden. ► Blasgerät, Akku und Ladegerät so reinigen, wie es in dieser Gebrauchsanleitung beschrieben ist. ￭ Falls das Blasgerät, der Akku oder das Ladegerät nicht richtig gewartet oder repariert werden, können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt oder getötet werden. ► Blasgerät, Akku und Ladegerät nicht selbst warten oder reparieren. ► Falls das Blasgerät, der Akku oder das Ladegerät gewartet oder repariert werden müssen: Einen STIHL Fachhändler aufsuchen.

5.1 Blasgerät einsatzbereit machen

Vor jedem Arbeitsbeginn müssen folgende Schritte durchgeführt werden: ► Sicherstellen, dass sich folgende Bauteile im sicherheitsgerechten Zustand befinden: – Blasgerät, @ 4.6.1. – Akku, @ 4.6.2. ► Akku prüfen, @ 10.2. ► Akku vollständig laden, wie es in der Gebrauchsanleitung Ladegeräte STIHL AL 101, 300, 500 beschrieben ist. ► Blasgerät reinigen, @ 15. ► Düse anbauen, @ 7.1. ► Bedienungselemente prüfen, @ 10.1. ► Falls während der Prüfung der Bedienungselemente 3 LEDs am Akku rot blinken: Akku herausnehmen und einen STIHL Fachhändler aufsuchen. Im Blasgerät besteht eine Störung. ► Falls die Schritte nicht durchgeführt werden können: Blasgerät nicht verwenden und einen STIHL Fachhändler aufsuchen.

Die Ladezeit hängt von verschiedenen Einflüssen ab, z. B. von der Temperatur des Akkus oder von der Umgebungstemperatur. Die tatsächliche Ladezeit kann von der angegebenen Ladezeit abweichen. Die Ladezeit ist unter www.stihl.com/charging-times angegeben. ► Akku so laden, wie es in der Gebrauchsanleitung Ladegerät STIHL AL 101, 300, 500 beschrieben ist. ► Akku herausnehmen. 5 Blasgerät einsatzbereit machen 6 Akku laden und LEDs0458-824-9621-A

deutsch 7 Blasgerät zusammenbauen

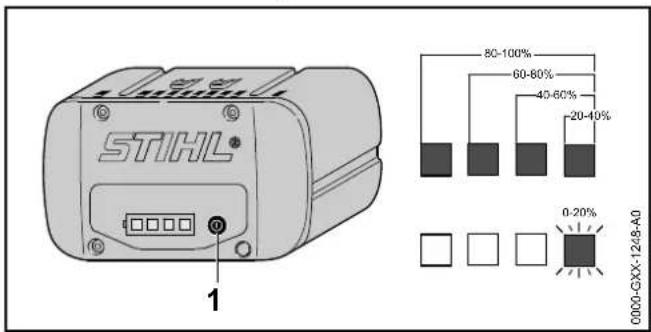

6.2 Ladezustand anzeigen

► Drucktaste (1) drücken.Die LEDs leuchten ca. 5 Sekunden lang grün und zeigen den Ladezustand an.► Falls die rechte LED grün blinkt: Akku laden.

Die LEDs können den Ladezustand des Akkus oder Störungen anzeigen. Die LEDs können grün oder rot leuchten oder blinken.Falls die LEDs grün leuchten oder blinken, wird der Ladezustand angezeigt.► Falls die LEDs rot leuchten oder blinken: Störungen beheben, @ 17.Im Blasgerät oder im Akku besteht eine Störung.

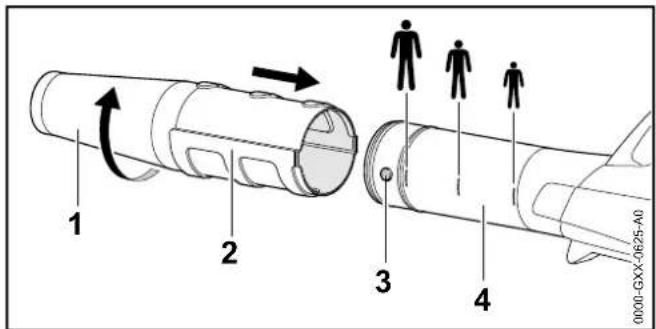

7.1 Düse anbauen, verstellen und abbauen

Die Düse kann abhängig von der Körpergröße des Benutzers in 3 Positionen an das Blasrohr angebaut werden. Die Positionen sind am Blasrohr markiert.► Blasgerät ausschalten und Akku herausnehmen.► Zapfen (3) und Nut (2) auf gleiche Höhe bringen.► Düse (1) bis zur gewünschten Position auf das Blasrohr (4) schieben.► Düse (1) so lange drehen, bis sie einrastet.

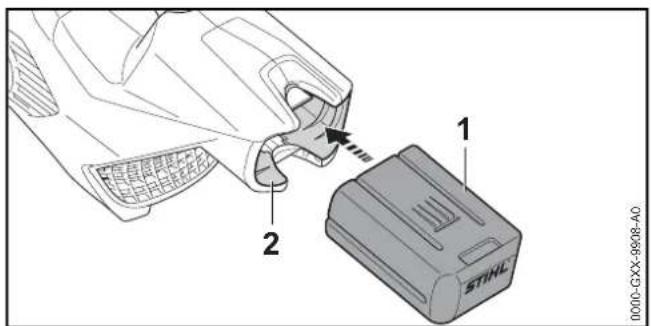

► Akku (1) bis zum Anschlag in den Akku-Schacht (2) drücken.Der Akku (1) rastet mit einem Klick ein.

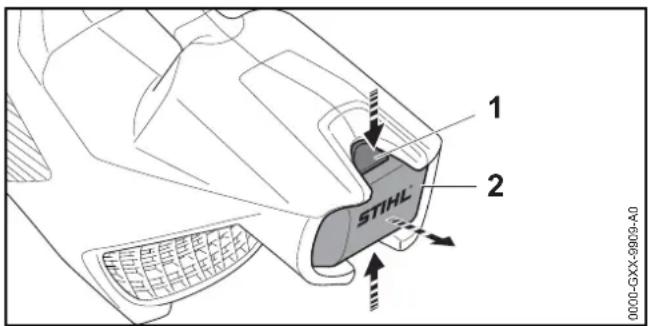

8.2 Akku herausnehmen

► Blasgerät auf eine ebene Fläche stellen. 7 Blasgerät zusammenbauen

0000-GXX-1248-A020-40%40-60%60-80%80-100%0-20% 8 Akku einsetzen und herausnehmen

deutsch 9 Blasgerät einschalten und ausschalten► Eine Hand so vor den Akku-Schacht halten, dass der Akku (2) nicht herunterfallen kann.► Beide Sperrhebel (1) drücken.Der Akku (2) ist entriegelt und kann herausgenommen werden.

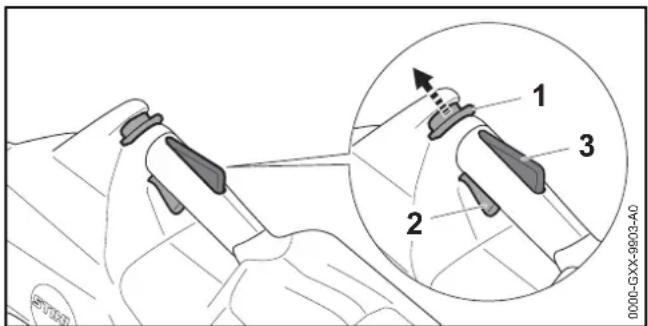

9.1 Blasgerät einschalten

► Blasgerät mit einer Hand am Bedienungsgriff so festhalten, dass der Daumen den Bedienungsgriff umschließt.► Entsperrschieber (1) mit dem Daumen in Richtung Blasrohr schieben und halten.► Schalthebel (2) mit dem Zeigefinger drücken und gedrückt halten.Das Blasgerät beschleunigt und Luft strömt aus der Düse. Der Entsperrschieber (1) kann losgelassen werden.Je weiter der Schalthebel (2) gedrückt ist, umso mehr Luft strömt aus der Düse.Wenn der Ergo-Hebel (3) gedrückt ist, bleibt der Schalthebel (2) entsperrt. Dadurch kann der Schalthebel losgelassen und wieder gedrückt werden, ohne dass der Entsperrschieber erneut in Richtung Blasrohr geschoben werden muss.Wenn der Schalthebel (3) und der Ergo-Hebel (2) lossgelassen werden, ist der Schalthebel (2) gesperrt. Der Entsperrschieber (1) muss erneut in Richtung Blasrohr geschoben und gehalten werden, um den Schalthebel (2) zu entsperren.

9.2 Blasgerät ausschalten

► Schalthebel loslassen.Luft strömt nicht mehr aus der Düse.► Falls weiterhin Luft aus der Düse strömt: Akku herausnehmen und einen STIHL Fachhändler aufsuchen.Das Blasgerät ist defekt.

10.1 Bedienungselemente prüfen

Entsperrschieber, Ergo-Hebel und Schalthebel► Akku herausnehmen.► Versuchen, den Schalthebel zu drücken, ohne den Entsperrschieber zu betätigen.► Falls sich der Schalthebel drücken lässt: Blasgerät nicht verwenden und einen STIHL Fachhändler aufsuchen.Der Entsperrschieber ist defekt.► Entsperrschieber mit dem Daumen in Richtung Blasrohr schieben und halten.► Ergo-Hebel drücken und gedrückt halten. 9 Blasgerät einschalten und ausschalten

0000-GXX-9903-A0 10 Blasgerät und Akku prüfen0458-824-9621-A

deutsch 11 Mit dem Blasgerät arbeiten ► Schalthebel drücken. Der Entsperrschieber kann losgelassen werden. ► Schalthebel und Ergo-Hebel loslassen. ► Falls der Entsperrschieber, der Schalthebel oder der Ergo-Hebel schwergängig sind oder nicht in die Ausgangsposition zurückfedern: Blasgerät nicht verwenden und einen STIHL Fachhändler aufsuchen. Der Entsperrschieber, der Schalthebel oder der Ergo- Hebel sind defekt. Blasgerät einschalten ► Akku einsetzen. ► Entsperrschieber in Richtung Blasrohr schieben und halten. ► Schalthebel drücken und gedrückt halten. Luft strömt aus der Düse. ► Falls 3 LEDs rot blinken: Akku herausnehmen und einen STIHL Fachhändler aufsuchen. Im Blasgerät besteht eine Störung. ► Schalthebel loslassen. Luft strömt nicht mehr aus der Düse. ► Falls weiterhin Luft aus der Düse strömt: Akku herausnehmen und einen STIHL Fachhändler aufsuchen. Das Blasgerät ist defekt.

► Drucktaste am Akku drücken. Die LEDs leuchten oder blinken. ► Falls die LEDs nicht leuchten oder blinken: Akku nicht verwenden und einen STIHL Fachhändler aufsuchen. Im Akku besteht eine Störung.

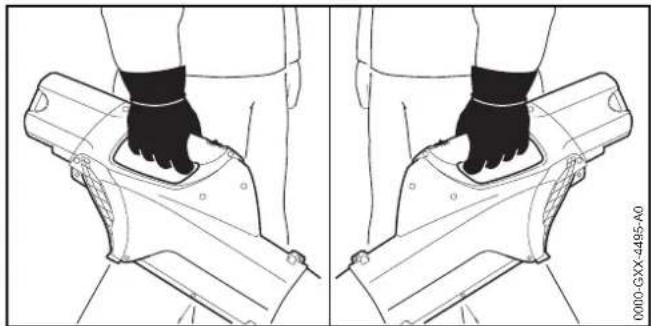

11.1 Blasgerät halten und führen

► Blasgerät mit einer Hand am Bedienungsgriff so festhalten und führen, dass der Daumen den Bedienungsgriff umschließt.

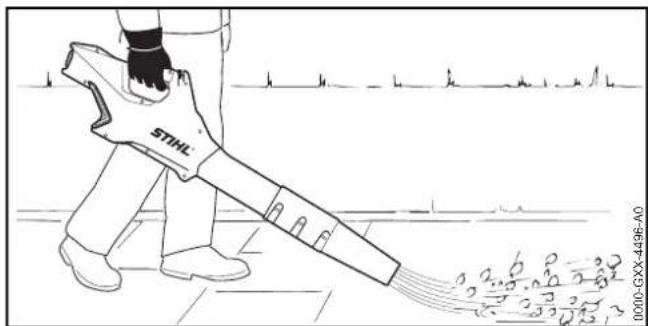

► Düse auf den Boden richten. ► Langsam und kontrolliert vorwärts gehen. 11 Mit dem Blasgerät arbeiten 0000-GXX-4495-A00000-GXX-4496-A00458-824-9621-A

deutsch 12 Nach dem Arbeiten

12.1 Nach dem Arbeiten

► Blasgerät ausschalten und Akku herausnehmen. ► Falls das Blasgerät nass ist: Blasgerät trocknen lassen. ► Falls der Akku nass ist: Akku trocknen lassen. ► Blasgerät reinigen. ► Akku reinigen.

13.1 Blasgerät transportieren

► Blasgerät ausschalten und Akku herausnehmen. ► Blasgerät mit einer Hand am Bedienungsgriff tragen. ► Falls das Blasgerät in einem Fahrzeug transportiert wird: Blasgerät so sichern, dass das Blasgerät nicht umkippen und sich nicht bewegen kann.

13.2 Akku transportieren

► Blasgerät ausschalten und Akku herausnehmen. ► Sicherstellen, dass der Akku im sicherheitsgerechten Zustand ist. ► Akku so verpacken, dass folgende Bedingungen erfüllt sind: – Die Verpackung ist elektrisch nicht leitfähig. – Der Akku kann sich in der Verpackung nicht bewegen. ► Verpackung so sichern, dass sie sich nicht bewegen kann. Der Akku unterliegt den Anforderungen zum Transport gefährlicher Güter. Der Akku ist als UN 3480 (Lithium-Ionen- Batterien) eingestuft und wurde gemäß UN Handbuch Prüfungen und Kriterien Teil III, Unterabschnitt 38.3 geprüft. Die Transportvorschriften sind unter www.stihl.com/safety- data-sheets angegeben.

14.1 Blasgerät aufbewahren

► Blasgerät ausschalten und Akku herausnehmen. ► Blasgerät so aufbewahren, dass folgende Bedingungen erfüllt sind: – Das Blasgerät ist außerhalb der Reichweite von Kindern. – Das Blasgerät ist sauber und trocken.

14.2 Akku aufbewahren

STIHL empfiehlt, den Akku in einem Ladezustand zwischen 40 % und 60 % (2 grün leuchtende LEDs) aufzubewahren. ► Akku so aufbewahren, dass folgende Bedingungen erfüllt sind: – Der Akku ist außerhalb der Reichweite von Kindern. – Der Akku ist sauber und trocken. – Der Akku ist in einem geschlossenen Raum. – Der Akku ist getrennt vom Blasgerät und Ladegerät. – Der Akku ist in einer elektrisch nicht leitfähigen Verpackung. – Der Akku ist im Temperaturbereich zwischen - 10 °C und + 50 °C.

15.1 Blasgerät reinigen

► Blasgerät ausschalten und Akku herausnehmen. ► Blasgerät mit einem feuchten Tuch reinigen. ► Schutzgitter mit einem Pinsel oder einer weichen Bürste reinigen.

► Akku mit einem feuchten Tuch reinigen. 12 Nach dem Arbeiten 13 Transportieren 14 Aufbewahren 15 Reinigen0458-824-9621-A

deutsch 16 Warten und Reparieren

16.1 Blasgerät warten und reparieren

Der Benutzer kann das Blasgerät nicht selbst warten und nicht reparieren. ► Falls das Blasgerät gewartet werden muss oder defekt oder beschädigt ist: Einen STIHL Fachhändler aufsuchen.

16.2 Akku warten und reparieren

Der Akku muss nicht gewartet werden und kann nicht repariert werden. ► Falls der Akku defekt oder beschädigt ist: Akku ersetzen. 16 Warten und Reparieren0458-824-9621-A

deutsch 17 Störungen beheben

17.1 Störungen des Blasgeräts oder des Akkus beheben

17 Störungen beheben Störung LEDs am Akku Ursache Abhilfe Das Blasgerät läuft beim Einschalten nicht an. 1 LED blinkt grün. Der Ladezustand des Akkus ist zu gering. ► Akku so laden, wie es in der Gebrauchsanleitung Ladegeräte STIHL AL 101, 300, 500 beschrieben ist. 1 LED leuchtet rot. Der Akku ist zu warm oder zu kalt. ► Akku herausnehmen. ► Akku abkühlen oder erwärmen lassen. 3 LEDs blinken rot. Im Blasgerät besteht eine Störung. ► Akku herausnehmen. ► Elektrische Kontakte im Akku-Schacht reinigen. ► Akku einsetzen. ► Blasgerät einschalten. ► Falls weiterhin 3 LEDs rot blinken: Blasgerät nicht verwenden und einen STIHL Fachhändler aufsuchen. 3 LEDs leuchten rot. Der Blasgerät ist zu warm. ► Akku herausnehmen. ► Blasgerät abkühlen lassen. 4 LEDs blinken rot. Im Akku besteht eine Störung. ► Akku herausnehmen und erneut einsetzen. ► Blasgerät einschalten. ► Falls weiterhin 4 LEDs rot blinken: Akku nicht verwenden und einen STIHL Fachhändler aufsuchen. Die elektrische Verbindung zwischen dem Blasgerät und dem Akku ist unterbrochen. ► Akku herausnehmen. ► Elektrische Kontakte im Akku-Schacht reinigen. ► Akku einsetzen. Das Blasgerät oder der Akku sind feucht. ► Blasgerät oder Akku trocknen lassen. Das Blasgerät schaltet im Betrieb ab. 3 LEDs leuchten rot. Das Blasgerät ist zu warm. ► Akku herausnehmen. ► Blasgerät abkühlen lassen.0458-824-9621-A

deutsch 17 Störungen beheben Es besteht eine elektrische Störung. ► Akku herausnehmen und erneut einsetzen. ► Blasgerät einschalten. Die Betriebszeit des Blasgeräts ist zu kurz. Der Akku ist nicht vollständig geladen. ► Akku vollständig laden, wie es in der Gebrauchsanleitung Ladegeräte STIHL AL 101, 300, 500 beschrieben ist. Die Lebensdauer des Akkus ist überschritten. ► Akku ersetzen. Störung LEDs am Akku Ursache Abhilfe0458-824-9621-A

deutsch 18 Technische Daten

18.1 Blasgerät STIHL BGA 86

– Zulässige Akkus: –STIHL AP –STIHL AR – Blaskraft: 15 N – Maximale Luftgeschwindigkeit: 69 m/s – Durchschnittliche Luftgeschwindigkeit: 58 m/s – Luftdurchsatz: 780 m³/h – Gewicht ohne Akku: 2,8 kg Die Laufzeit ist unter www.stihl.com/battery-life angegeben.

– Akku-Technologie: Lithium-Ionen – Spannung: 36 V – Kapazität in Ah: siehe Leistungsschild – Energieinhalt in Wh: siehe Leistungsschild – Gewicht in kg: siehe Leistungsschild – Zulässiger Temperaturbereich für Verwendung und Aufbewahrung: - 10 °C bis + 50 °C

18.3 Schallwerte und Vibrationswerte

Der K-Wert für die Schalldruckpegel beträgt 2 dB(A). Der K- Wert für die Schallleistungspegel beträgt 2 dB(A). Der K- Wert für die Vibrationswerte beträgt 2 m/s². STIHL empfiehlt, einen Gehörschutz zu tragen. – Schalldruckpegel L

gemessen nach EN 50636-2-100: 79 dB(A). – Schallleistungspegel L

gemessen nach EN 50636-2-100: 90 dB(A). – Vibrationswert a

gemessen nach EN 50636-2-100, Bedienungsgriff: 0,5 m/s². Die angegebenen Vibrationswerte wurden nach einem genormten Prüfverfahren gemessen und können zum Vergleich von Elektrogeräten herangezogen werden. Die tatsächlich auftretenden Vibrationswerte können von den angegebenen Werten abweichen, abhängig von der Art der Anwendung. Die angegebenen Vibrationswerte können zu einer ersten Einschätzung der Vibrationsbelastung verwendet werden. Die tatsächliche Vibrationsbelastung muss eingeschätzt werden. Dabei können auch die Zeiten berücksichtigt werden, in denen das Elektrogerät abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft. Informationen zur Erfüllung der Arbeitgeberrichtlinie Vibration 2002/44/EG sind unter www.stihl.com/vib angegeben.

REACH bezeichnet eine EG-Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien. Informationen zur Erfüllung der REACH Verordnung sind unter www.stihl.com/reach angegeben.

19.1 Ersatzteile und Zubehör

STIHL empfiehlt, original STIHL Ersatzteile und original STIHL Zubehör zu verwenden. Original STIHL Ersatzteile und original STIHL Zubehör sind bei einem STIHL Fachhändler erhältlich. 18 Technische Daten 19 Ersatzteile und Zubehör Diese Symbole kennzeichnen original STIHL Ersatzteile und original STIHL Zubehör.0458-824-9621-A

deutsch 20 Entsorgen

20.1 Blasgerät und Akku entsorgen

Informationen zur Entsorgung sind bei einem STIHL Fachhändler erhältlich. ► Blasgerät, Akku, Zubehör und Verpackung vorschriftsmäßig und umweltfreundlich entsorgen.

21.1 Blasgerät STIHL BGA 86

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen Deutschland erklärt in alleiniger Verantwortung, dass – Bauart: Akku-Blasgerät – Fabrikmarke: STIHL – Typ: BGA 86 – Serienidentifizierung: BA02 den einschlägigen Bestimmungen der Richtlinien 2011/65/EU, 2006/42/EG, 2014/30/EU und 2000/14/EG entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist: EN 55014-1, EN 55014-2, EN 60335-1 und EN 50636-2-100. Zur Ermittlung des gemessenen und des garantierten Schallleistungspegels wurde nach Richtlinie 2000/14/EG, Anhang V verfahren. – Gemessener Schallleistungspegel: 90 dB(A) – Garantierter Schallleistungspegel: 92 dB(A) Die Technischen Unterlagen sind bei der Produktzulassung der ANDREAS STIHL AG & Co. KG aufbewahrt. Das Baujahr, das Herstellungsland und die Maschinennummer sind auf dem Blasgerät angegeben. Waiblingen, 14.08.2019 ANDREAS STIHL AG & Co. KG

Thomas Elsner, Leiter Produktmanagement und Services

22.1 STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG Postfach 1771 D-71307 Waiblingen

22.2 STIHL Vertriebsgesellschaften

DEUTSCHLAND STIHL Vertriebszentrale AG & Co. KG Robert-Bosch-Straße 13 64807 Dieburg Telefon: +49 6071 3055358 ÖSTERREICH STIHL Ges.m.b.H. Fachmarktstraße 7 2334 Vösendorf Telefon: +43 1 86596370 SCHWEIZ STIHL Vertriebs AG Isenrietstraße 4 8617 Mönchaltorf Telefon: +41 44 9493030 20 Entsorgen 21 EU-Konformitätserklärung 22 Anschriften0458-824-9621-A
