MODE D'EMPLOI BGA 86 STIHL
22.3 STIHL Importeure
BOSNIEN-HERZEGOWINA
UNIKOMERC d. o. o.
Bišće polje bb
88000 Mostar
Telefon: +387 36 352560
Fax: +387 36 350536
KROATIEN
UNIKOMERC - UVOZ d.o.o.
Sjedište:
Amruševa 10, 10000 Zagreb
Prodaja:
Ulica Kneza Ljudevita Posavskog 56, 10410 Velika Gorica
Telefon: +385 1 6370010
Fax: +385 1 6221569
TÜRKEI
SADAL TARIM MAKİNALARI DIS TİCARET A.S.
Alsancak Sokak, No:10 I-6 Özel Parsel
34956 Tuzla, İstanbul
Telefon: +90 216 394 00 40
Fax: +90 216 394 00 44
Contents
1 Introduction 22
2 Informations concernant la présente Notice d'emploi....39
2.1 Documents à respecter....39
2.2 Marquage des avertissements dans le texte .....40
2.3 Symboles employés dans le texte .....40
3 Vue d'ensemble 40
3.1 Souffleur 40
3.2 Symboles 41
4 Prescriptions de sécurité 41
4.1 Symboles d'avertissement....41
4.2 Utilisation conforme à la destination prévue .....42
4.3 Exigences posées à l'utilisateur 42
4.4 Vêtements et équipement ..... 43
4.5 Aire de travail et voisinage 43
4.6 Bon état pour une utilisation en toute sécurité .....44
4.7 Utilisation 45
4.8 Transport 46
4.9 Rangement 46
4.10 Nettoyage, maintenance et réparation....47
5 Préparatifs avant l'utilisation du souffleur .....47
5.1 Préparatifs avant l'utilisation du souffleur .....47
6 Recharge de la batterie et DEL 48
6.1 Recharge de la batterie 48

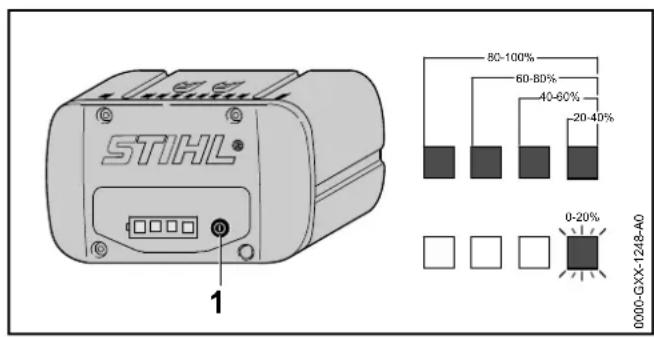

6.2 Affichage du niveau de charge .....48
6.3 DEL sur la batterie 48
7 Assemblage du souffleur 48

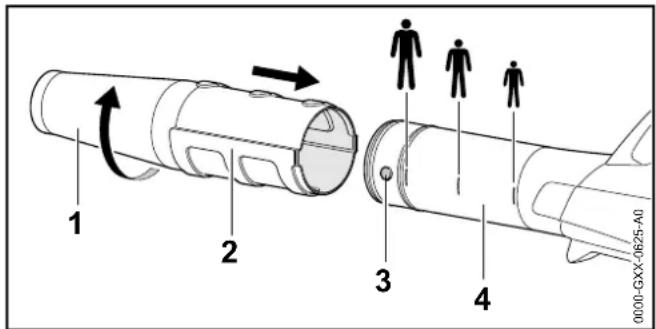

7.1 Montage, réglage et démontage de la buse .....48
8 Introduction et extraction de la batterie 49

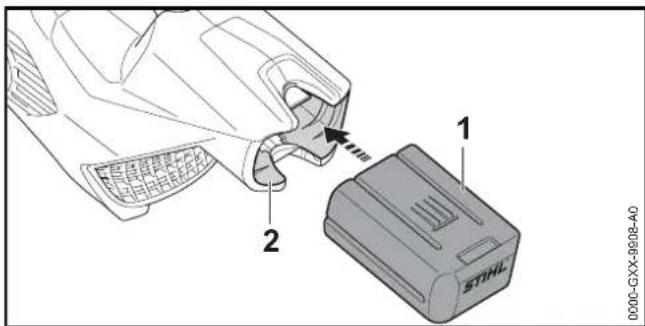

8.1 Introduction de la batterie .....49

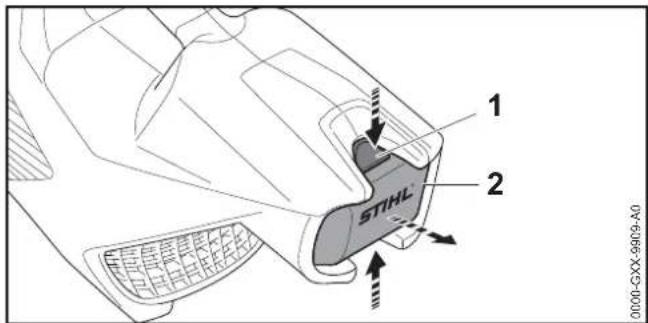

8.2 Extraction de la batterie .....49
9 Mise en marche et arrêt du souffleur 49

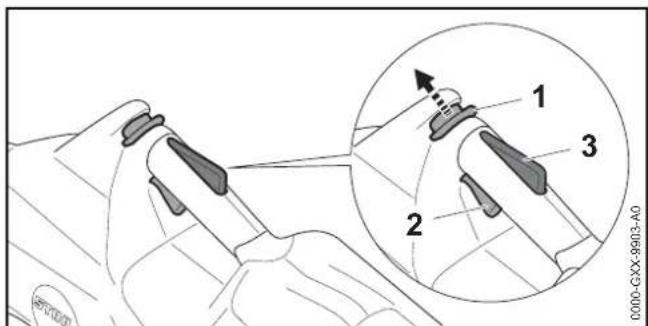

9.1 Mise en marche du souffleur .....49
9.2 Arrêt du souffleur 50
10 Contrôle du souffleur et de la batterie 50
10.1 Contrôle des éléments de commande ..... 50
10.2 Contrôle de la batterie 50
11 Travail avec le souffleur 51

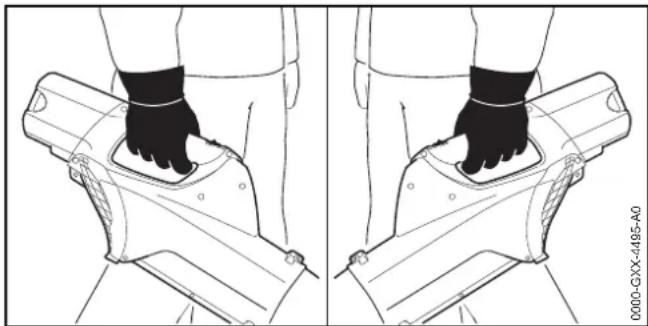

11.1 Prise en main et utilisation du souffleur ..... 51

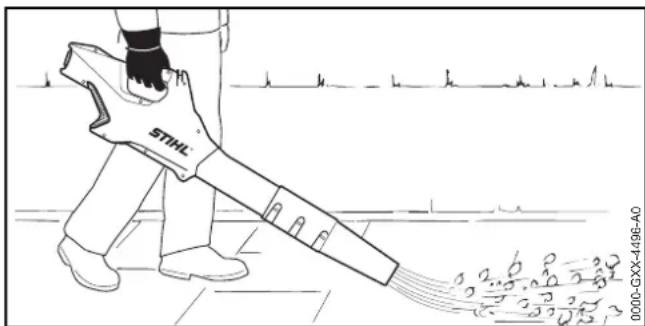

11.2 Soufflage 51
12 Après le travail 51
12.1 Après le travail....51
13 Transport 51
13.1 Transport du souffleur 51
13.2 Transport de la batterie 51
14 Rangement 52
14.1 Rangement du souffleur .... 52
14.2 Rangement de la batterie 52
15 Nettoyage 52
15.1 Nettoyage du souffleur....52
15.2 Nettoyage de la batterie 52
16 Maintenance et réparation 52
16.1 Maintenance et réparation du souffleur....52
16.2 Maintenance et réparation de la batterie ..... 52
17 Dépannage 53
17.1 Élimination des dérangements du souffleur ou de la batterie....53
18 Caractéristiques techniques 55
18.1 Souffleur STIHL BGA 86 55
18.2 Batterie STIHL AP 55
18.3 Niveaux sonores et taux de vibrations....55
18.4 REACH 55
19 Pièces de rechange et accessoires ..... 55
19.1 Pièces de rechange et accessoires ..... 55
20 Mise au rebut 56
STIHL
La présente Notice d'emploi est protégée par des droits d'auteur. Tous droits réservés, en particulier tout droit de copie, de traduction et de traitement avec des systèmes électroniques quelconques.
1 Préface
français
20.1 Mise au rebut du souffleur et de la batterie .....56
21 Déclaration de conformité UE 56
21.1 Souffleur STIHL BGA 86....56
1 Préface
Chère cliente, cher client,
Nous sommes très heureux que vous ayez choisi un produit STIHL. Dans le développement et la fabrication de nos produits, nous mettons tout en œuvre pour garantir une excellente qualité répondant aux besoins de nos clients. Nos produits se distinguent par une grande fiabilité, même en cas de sollicitations extrêmes.
STIHL garantit également la plus haute qualité au niveau du service après-vente. Nos revendeurs spécialisés fournissent des conseils compétents, aident nos clients à se familiariser avec nos produits et assurent une assistance technique complète.
Nous vous remercions de votre confiance et vous souhaitons beaucoup de plaisir avec votre produit STIHL.
Dr. Nikolas Stihl
IMPORTANT ! LIRE CETTE NOTICE AVANT D'UTILISER CE PRODUIT ET LA CONSERVER PRÉCIEUSEMENT.
2 Informations concernant la présente Notice d'emploi
2.1 Documents à respecter
Les prescriptions de sécurité locales doivent être respectées.
- En plus de la présente Notice d'emploi, il faut lire, bien comprendre et conserver les documents suivants :
- Notice d'emploi Batterie STIHL AR
- Notice d'emploi « Pochette AP à porter à la ceinture, avec cordon d'alimentation électrique »
français
- Consignes de sécurité Batterie STIHL AP
- Notice d'emploi des chargeurs STIHL AL 101, 300, 500
- Information de sécurité concernant les batteries STIHL et les produits STIHL à batterie intégrée : www.stihl.com/safety-data-sheets
2.2 Marquage des avertissements dans le texte
AVERTISSEMENT
Attire l'attention sur des dangers qui peuvent causer des blessures graves, voire mortelles.
- Les mesures indiquées peuvent éviter des blessures graves, voire mortelles.
AVIS
Attire l'attention sur des dangers pouvant causer des dégâts matériels.
- Les mesures indiquées peuvent éviter des dégâts matériels.
2.3 Symboles employés dans le texte
Ce symbole renvoie à un chapitre de la présente Notice d'emploi.
3 Vue d'ensemble
3 Vue d'ensemble

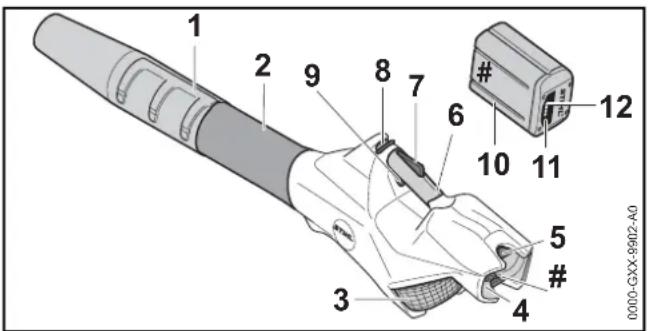

3.1 Souffleur
La buse dirige et concentre le flux d'air.
2 Tube de soufflage
Le tube de soufflage dirige le flux d'air.
3 Grille de protection
La grille de protection protège l'utilisateur contre les pièces en mouvement à l'intérieur du souffleur.
4 Logement pour batterie
Logement dans lequel on introduit la batterie.
5 Levier de verrouillage
Le levier de verrouillage immobilise la batterie dans le logement pour batterie.
6 Poignée de commande
La poignée de commande sert à commander, mener et porter le souffleur.
7 Levier Ergo
Le levier Ergo maintient le bouton poussoir de déverrouillage en place lorsqu'on lâche la gâchette de commande.
4 Prescriptions de sécurité
français
8 Bouton poussoir de déverrouillage
Le bouton poussoir de déverrouillage déverrouille la gâchette de commande.
9 Gâchette de commande
La gâchette de commande met le souffleur en marche et l'arrête.
10 Batterie
La batterie fournit au souffleur l'énergie nécessaire au fonctionnement.
11 Touche
La touche active les DEL qui se trouvent sur la batterie.
12 DEL
Des diodes électroluminescentes (DEL) indiquent le niveau de charge de la batterie et signalent des dérangements.
# Plaque signalétique avec numéro de machine
3.2 Symboles
Les symboles d'avertissement qui peuvent être appliqués sur le souffleur et la batterie ont les significations suivantes :
1 DEL est allumée de couleur rouge. La batterie est trop chaude ou trop froide.
4 DEL clignotent de couleur rouge. Il y a un dérangement à l'intérieur de la batterie.
Niveau de puissance acoustique garanti selon la directive 2000/14/CE, en dB(A), pour permettre la comparaison des émissions sonores de différents produits.
Le chiffre situé à côté du symbole indique la capacité énergétique de la batterie suivant la spécification du fabricant des cellules. À l'utilisation pratique, la capacité énergétique réellement disponible est inférieure.
Ne pas jeter ce produit à la poubelle.
4 Prescriptions de sécurité
4.1 Symboles d'avertissement
Les symboles d'avertissement appliqués sur le souffleur et la batterie ont les significations suivantes :
Respecter les Prescriptions de sécurité et les mesures à prendre.
Il est nécessaire de lire, de bien comprendre et de conserver précieusement la Notice d'emploi.
Porter des lunettes de protection.
Respecter les consignes de sécurité concernant la projection d'objets et les mesures à prendre.
Les personnes aux cheveux longs doivent les assurer de telle sorte qu'ils ne risquent pas d'être aspirés dans le souffleur.
Retirer la batterie pour les pauses de travail, le transport, le rangement, la maintenance ou la réparation de la machine.
Respecter la distance de sécurité indiquée.
Préserver la batterie de la chaleur et du feu.
Ne pas plonger la batterie dans un liquide quelconque.
Respecter la plage de températures admissibles pour la batterie.
4.2 Utilisation conforme à la destination prévue
Ce souffleur STIHL BGA 86 convient pour balayer les feuilles mortes, l'herbe, les papiers et d'autres matières similaires.
Le souffleur peut être utilisé en cas de pluie.
Ce souffleur est alimenté par une batterie STIHL AP ou par une batterie STIHL AR.
▲ AVERTISSEMENT
■ L'utilisation de batteries qui ne sont pas autorisées par STIHL pour ce souffleur risque de causer des incendies et des explosions. Cela peut causer des dégâts matériels et des personnes risquent de subir des blessures très graves, voire mortelles.
▶ Utiliser le souffleur avec une batterie STIHL AP ou une batterie STIHL AR.
■ Si le souffleur ou la batterie n'est pas utilisé conformément à la destination prévue, cela peut causer des dégâts matériels et des personnes risquent de subir des blessures très graves, voire mortelles.
- Utiliser le souffleur comme décrit dans la présente Notice d'emploi.
- Utiliser la batterie comme décrit dans la présente Notice d'emploi ou dans la Notice d'emploi Batterie STIHL AR.
4.3 Exigences posées à l'utilisateur
▲ AVERTISSEMENT
- Les personnes qui n'ont pas reçu de formation adéquate ne peuvent pas reconnaître ou évaluer les dangers du souffleur et de la batterie. L'utilisateur ou d'autres personnes risquent de subir des blessures graves, voire mortelles.
- Il est nécessaire de lire, de bien comprendre et de conserver précieusement la Notice d'emploi.
- Si l'on confie le souffleur ou la batterie à une autre personne : il faut y joindre la Notice d'emploi.
- S'assurer que l'utilisateur remplit les conditions suivantes :
- L'utilisateur est reposé.
- L'utilisateur dispose de toute l'intégrité physique, sensorielle et mentale nécessaire pour être capable d'utiliser correctement le souffleur et la batterie et de travailler avec cet équipement. Si l'utilisateur ne dispose pas de toute l'intégrité physique, sensorielle
4 Prescriptions de sécurité
français
et mentale requise, il ne doit travailler avec cet équipement que sous la surveillance d'une personne responsable ou après avoir reçu, de cette personne responsable, toutes les instructions nécessaires.
- L'utilisateur est capable de reconnaître et d'évaluer les dangers du souffleur et de la batterie.
- L'utilisateur est majeur ou bien l'utilisateur faisant un apprentissage professionnel travaille sous la surveillance d'un instructeur conformément aux dispositions nationales applicables.
- Avant de travailler pour la première fois avec le souffleur, l'utilisateur a reçu les instructions nécessaires, du revendeur spécialisé STIHL ou d'une autre personne compétente.
- L'utilisateur ne se trouve pas sous l'influence de l'alcool, de drogues ou de médicaments.
- Au moindre doute : consulter un revendeur spécialisé STIHL.
4.4 Vêtements et équipement
▲ AVERTISSEMENT
■ Au cours du travail, les cheveux longs risquent d'être aspirés dans le souffleur. L'utilisateur risque alors de subir des blessures graves.
Les personnes aux cheveux longs doivent les nouer et les assurer de telle sorte qu'ils ne risquent pas d'être aspirés dans le souffleur.
■ Au cours du travail, des objets peuvent être soulevés et projetés à haute vitesse. L'utilisateur risque d'être blessé.
▶ Porter des lunettes de protection couvrant étroitement les yeux. Des lunettes de protection appropriées sont testées suivant la norme EN 166 ou suivant les prescriptions nationales spécifiques et vendues dans le commerce avec le marquage respectif.
▶ Porter un pantalon long.
■ Au cours du travail, de la poussière peut être soulevée. La poussière inhalée peut nuire aux voies respiratoires et déclencher des réactions allergiques.
- Porter un masque antipoussière.
■ Des vêtements mal appropriés risquent de se prendre dans le bois, les broussailles ou le souffleur. Les utilisateurs qui ne portent pas de vêtements appropriés risquent d'être grièvement blessés.
- Porter des vêtements de coupe assez étroite.
▶ Ne porter ni châle, ni bijoux.
■ Si l'utilisateur porte des chaussures mal appropriées, il risque de déraper. L'utilisateur risque d'être blessé.
- Porter des chaussures fermées, robustes et à semelle crantée antidérapante.
4.5 Aire de travail et voisinage
4.5.1 Souffleur
▲ AVERTISSEMENT
■ Des passants, des enfants ou des animaux ne peuvent pas reconnaître et évaluer les dangers du souffleur et des objets soulevés et projetés par le souffleur. Des passants, des enfants ou des animaux risquent d'être grièvement blessés, et des dégâts matériels peuvent survenir.
▶ Veiller à ce que les passants, les enfants et les animaux respectent une distance de sécurité de 5 m tout autour de l'aire de travail.
- Toujours respecter une distance de 5 m par rapport à tout objet.
▶ Ne pas laisser le souffleur sans surveillance.
- Veiller à ce que des enfants ne puissent pas jouer avec le souffleur.
■ Les composants électriques du souffleur peuvent produire des étincelles. Dans un environnement présentant des risques d'explosion ou à proximité de matières facilement inflammables, les étincelles peuvent causer des incendies
français
4 Prescriptions de sécurité
ou des explosions. Cela peut causer des dégâts matériels et des personnes risquent de subir des blessures très graves, voire mortelles.
- Ne pas travailler dans un environnement présentant des risques d'explosion ou à proximité de matières facilement inflammables.
4.5.2 Batterie
▲ AVERTISSEMENT
- Les personnes n'intervenant pas dans l'utilisation, les enfants et les animaux ne peuvent pas déceler, ni évaluer les risques liés à la batterie. Les personnes n'intervenant pas dans l'utilisation, les enfants et les animaux peuvent être gravement blessés.
- Tenir les personnes non impliquées, les enfants et les animaux éloignés.
▶ Ne pas laisser la batterie sans surveillance.
- Veiller à ce que les enfants ne puissent pas jouer avec la batterie.
■ La batterie n'est pas protégée contre tous les facteurs ambiants. Si la batterie est exposée à certains facteurs ambiants, elle peut s'enflammer ou exploser. Les personnes peuvent être gravement blessées et des dommages matériels peuvent survenir.
- Protéger la batterie de la chaleur et du feu.
▶ Ne pas jeter la batterie au feu.
- Utiliser et stocker la batterie dans une plage de température comprise entre - 10 °C et +50 °C.
- Ne pas immerger la batterie dans des liquides.
- Tenir la batterie à l'écart des objets métalliques.
▶ Ne pas soumettre la batterie à une pression élevée.
▶ Ne pas exposer la batterie à des micro-ondes.
- Protéger la batterie des produits chimiques et des sels.
4.6 Bon état pour une utilisation en toute sécurité
4.6.1 Souffleur
Le souffleur se trouve en bon état pour une utilisation en toute sécurité si les conditions suivantes sont remplies :
- Le souffleur ne présente aucun endommagement.
- Le souffleur est propre.
- Les éléments de commande fonctionnent et n'ont subi aucune modification.
- Seuls des accessoires d'origine STIHL destinés à ce souffleur sont montés.
- Les accessoires sont montés correctement.
▲ AVERTISSEMENT
■ Si l'état impeccable requis pour la sécurité n'est pas garanti, il est possible que des composants ne fonctionnent plus correctement et que des dispositifs de sécurité soient mis hors service. Des personnes risquent de subir des blessures graves, voire mortelles.
- Travailler uniquement avec un souffleur qui ne présente aucun endommagement.
▶ Si le souffleur est encrassé : nettoyer le souffleur.
▶ N'apporter aucune modification au souffleur. Exception : montage d'une buse qui convient pour ce souffleur. - Si les éléments de commande ne fonctionnent pas : ne pas travailler avec le souffleur.
- Ne monter que des accessoires d'origine STIHL destinés à ce souffleur.
Monter les accessoires comme décrit dans la présente Notice d'emploi ou dans la Notice d'emploi de l'accessoire respectif.
4 Prescriptions de sécurité
français
- N'introduire aucun objet dans les orifices du souffleur.
- Au moindre doute : consulter un revendeur spécialisé STIHL.
4.6.2 Batterie
La batterie se trouve en bon état pour une utilisation en toute sécurité si les conditions suivantes sont remplies :
- La batterie ne présente aucun endommagement.
- La batterie est propre et sèche.
- La batterie fonctionne et n'a subi aucune modification.
▲ AVERTISSEMENT
■ Si la batterie n'est pas dans l'état impeccable requis pour la sécurité, elle ne peut plus fonctionner correctement. Des personnes risquent d'être grièvement blessées.
- Ne travailler qu'avec une batterie qui ne présente aucun endommagement et fonctionne correctement.
- Ne pas recharger une batterie endommagée ou défectueuse.
- Si la batterie est encrassée ou mouillée : nettoyer la batterie et la faire sécher.
▶ N'apporter aucune modification à la batterie.
▶ N'introduire aucun objet dans les orifices de la batterie. - Ne pas court-circuiter les contacts de la batterie avec des objets métalliques.
▶ Ne pas ouvrir la batterie.
■ En cas d'endommagement de la batterie, du liquide peut s'écouler. Si le liquide entre en contact avec la peau ou les yeux, il peut causer une irritation de la peau ou des yeux.
- Éviter tout contact avec ce liquide.
En cas de contact accidentel avec la peau : les surfaces de la peau touchées doivent être savonnées et lavées à grande eau.
En cas de contact accidentel avec les yeux : se rincer les yeux à grande eau pendant au moins 15 minutes et consulter un médecin.
- Une batterie endommagée ou défectueuse peut dégager une odeur inhabituelle ou de la fumée, ou s'enflammer. Cela peut causer des dégâts matériels et des personnes risquent de subir des blessures très graves, voire mortelles.
▶ Si la batterie dégage une odeur inhabituelle ou de la fumée : ne pas utiliser la batterie, la tenir à l'écart de toute matière inflammable.
- Si la batterie brûle : essayer d'éteindre la batterie avec un extincteur ou de l'eau.
4.7 Utilisation
▲ AVERTISSEMENT
■ Dans certaines situations, l'utilisateur ne peut plus travailler avec la concentration nécessaire. L'utilisateur risque alors de trébucher, de tomber et de subir des blessures graves.
- Travailler calmement et de façon réfléchie.
- Si les conditions d'éclairage et de visibilité sont mauvaises : ne pas travailler avec le souffleur.
- Le souffleur ne doit être manié que par une seule personne.
- Ne pas travailler à bras levés – c'est-à-dire à une hauteur supérieure aux épaules.
▶ Faire attention aux obstacles. - Travailler en se tenant debout sur le sol et veiller à ne pas risquer de perdre l'équilibre. S'il est nécessaire de travailler en hauteur : utiliser une nacelle élévatrice ou un échafaudage stable.
▶ Si l'on constate des signes de fatigue : faire une pause. - Souffler dans le sens du vent.
■ Au cours du travail, des objets peuvent être soulevés et projetés à haute vitesse. Cela risque de blesser des personnes et des animaux et de causer des dégâts matériels.
français
4 Prescriptions de sécurité
▶ Ne jamais souffler en direction de personnes, d'animaux ou d'objets quelconques.
■ Si, au cours du travail, l'on constate un changement d'état ou un comportement inhabituel du souffleur, il est possible que le souffleur ne soit plus dans l'état requis pour une utilisation en toute sécurité. Cela peut causer des dégâts matériels et des personnes risquent d'être grièvement blessées.
- Arrêter le travail, retirer la batterie et consulter un revendeur spécialisé STIHL.
■ Au cours du travail, le souffleur peut produire des vibrations.
▶ Faire des pauses.
▶ Si l'on constate des symptômes qui pourraient signaler une perturbation de l'irrigation sanguine des mains : consulter un médecin.
■ La poussière soulevée peut générer une charge électrostatique dans le souffleur. Dans certaines conditions (par ex. dans une atmosphère sèche), le souffleur peut se décharger brusquement et produire des étincelles. Dans un environnement présentant des risques d'explosion ou à proximité de matières facilement inflammables, les étincelles peuvent causer des incendies ou des explosions. Cela peut causer des dégâts matériels et des personnes risquent de subir des blessures très graves, voire mortelles.
▶ Ne pas travailler dans un environnement présentant des risques d'explosion ou à proximité de matières facilement inflammables.
4.8 Transport
4.8.1 Souffleur
▲ AVERTISSEMENT
■ Au cours du transport, le souffleur risque de se renverser ou de se déplacer. Cela peut causer des dégâts matériels et des personnes risquent d'être blessées.
- Assurer le souffleur avec des sangles ou un filet, de telle sorte qu'il ne risque pas de se renverser ou de se déplacer.
4.8.2 Batterie
▲ AVERTISSEMENT
- La batterie n'est pas protégée contre toutes les influences de l'environnement. Si la batterie est exposée à certaines influences de l'environnement, elle risque d'être endommagée et cela peut causer des dégâts matériels.
▶ Ne pas transporter une batterie endommagée. - Transporter la batterie dans un emballage non-conducteur d'électricité.
■ Au cours du transport, la batterie risque de se renverser ou de se déplacer. Cela peut causer des dégâts matériels et des personnes risquent d'être blessées.
- Immobiliser la batterie dans l'emballage de telle sorte qu'elle ne puisse pas se déplacer.
- Assurer l'emballage de telle sorte qu'il ne puisse pas se déplacer.
4.9 Rangement
4.9.1 Souffleur
▲ AVERTISSEMENT
■ Les enfants ne peuvent pas reconnaître et évaluer les dangers du souffleur. Les enfants risquent d'être grièvement blessés.
- Conserver le souffleur hors de portée des enfants.
5 Préparatifs avant l'utilisation du souffleur
français
■ L'humidité risque d'entraîner une corrosion des contacts électriques du souffleur et des composants métalliques. Le souffleur pourrait être endommagé.
▶ Conserver le souffleur au propre et au sec.
4.9.2 Batterie
▲ AVERTISSEMENT
■ Les enfants ne peuvent pas reconnaître et évaluer les dangers de la batterie. Les enfants risquent d'être grièvement blessés.
- Conserver la batterie hors de portée des enfants.
- La batterie n'est pas protégée contre toutes les influences de l'environnement. Si la batterie est exposée à certaines influences de l'environnement, elle risque d'être endommagée.
▶ Conserver la batterie au propre et au sec.
- Conserver la batterie dans un local fermé.
- Conserver la batterie séparément du souffleur.
- Conserver la batterie dans un emballage non-conducteur d'électricité.
- Conserver la batterie dans la plage de températures de - 10 °C à +50 °C.
4.10 Nettoyage, maintenance et réparation
▲ AVERTISSEMENT
■ Si l'on ne retire pas la batterie avant le nettoyage, la maintenance ou la réparation, le souffleur risque d'être mis en marche par mégarde. Cela peut causer des dégâts matériels et des personnes risquent d'être grièvement blessées.
■ Un nettoyage avec des détergents agressifs, un jet d'eau ou des objets pointus peut endommager le souffleur, la batterie et le chargeur. Si l'on ne procède pas au nettoyage du souffleur, de la batterie ou du chargeur comme décrit dans la présente Notice d'emploi, il est possible que des composants ne fonctionnent plus correctement et que des dispositifs de sécurité soient mis hors service. Des personnes risquent d'être grièvement blessées.
- Nettoyer le souffleur, la batterie et le chargeur comme décrit dans la présente Notice d'emploi.
■ Si le souffleur, la batterie et le chargeur ne sont pas entretenus ou réparés comme il faut, il est possible que des composants ne fonctionnent plus correctement et que des dispositifs de sécurité soient mis hors service. Des personnes risquent de subir des blessures graves, voire mortelles.
- Ne pas effectuer soi-même la maintenance ou la réparation du souffleur, de la batterie et du chargeur.
▶ Si une maintenance ou une réparation du souffleur, de la batterie ou du chargeur s'avère nécessaire : consulter un revendeur spécialisé STIHL.
5 Préparatifs avant l'utilisation du souffleur
5.1 Préparatifs avant l'utilisation du souffleur
Chaque fois, avant de commencer le travail, il faut effectuer les opérations suivantes :
- S'assurer que les composants suivants se trouvent dans l'état impeccable requis pour la sécurité :
- Souffleur, 4.6.1.
- Batterie, 4.6.2.
▶ Contrôler la batterie, 10.2.
français
6 Recharge de la batterie et DEL
- Recharger complètement la batterie comme décrit dans la Notice d'emploi des chargeurs STIHL AL 101, 300, 500.
▶ Nettoyer le souffleur, 15.
▶ Monter la buse, 7.1. - Contrôler les éléments de commande, 10.1.
▶ Si au cours du contrôle des éléments de commande 3 DEL de la batterie clignotent de couleur rouge : retirer la batterie et consulter un revendeur spécialisé STIHL. Il y a un dérangement dans le souffleur.
▶ Si ces opérations ne peuvent pas être exécutées : ne pas utiliser le souffleur, mais consulter un revendeur spécialisé STIHL.
6 Recharge de la batterie et DEL
6.1 Recharge de la batterie
Le temps de recharge dépend de différents facteurs, par ex. de la température de la batterie ou de la température ambiante. Le temps de recharge réel peut donc différer du temps de recharge indiqué dans la documentation. Pour le temps de recharge, voir www.stihl.com/charging-times.
- Recharger la batterie comme décrit dans la Notice d'emploi des chargeurs STIHL AL 101, 300, 500.
6.2 Affichage du niveau de charge
Les diodes électroluminescentes (DEL) s'allument de couleur verte pendant env. 5 secondes et indiquent le niveau de charge actuel.
- Si la DEL droite clignote de couleur verte : recharger la batterie.
6.3 DEL sur la batterie
Les diodes électroluminescentes (DEL) peuvent indiquer le niveau de charge de la batterie ou signaler des dérangements. Les DEL peuvent être allumées continuellement ou clignoter de couleur verte ou rouge.
Si les DEL sont allumées ou clignotent de couleur verte, elles indiquent le niveau de charge actuel.
- Si les LED sont allumées ou clignotent de couleur rouge : éliminer les dérangements, 17.
Il y a un dérangement dans le souffleur ou dans la batterie.
7 Assemblage du souffleur
7.1 Montage, réglage et démontage de la buse
Sur le tube de soufflage, la buse peut être montée dans 3 positions, suivant la taille de l'utilisateur. Les positions possibles sont marquées sur le tube de soufflage.
- Arrêter le souffleur et retirer la batterie.
français
- Faire coïncider le téton (3) et la rainure (2).
- Glisser la buse (1) sur le tube de soufflage (4), jusqu'à la marque souhaitée.
▶ Tourner la buse (1) jusqu'à ce qu'elle s'encliquette.
8 Introduction et extraction de la batterie
8.1 Introduction de la batterie
La batterie (1) s'encliquette avec un déclic perceptible.
8.2 Extraction de la batterie
- Placer le souffleur sur une surface plane.
- Tenir une main devant le logement pour batterie, de telle sorte que la batterie (2) ne risque pas de tomber.
9 Mise en marche et arrêt du souffleur
9.1 Mise en marche du souffleur
- Tenir le souffleur d'une main, par la poignée de commande, en entourant la poignée de commande avec le pouce.
▶ Enfoncer la gâchette de commande (2) avec l'index et la maintenir enfoncée. Le souffleur accélère et la buse débite de l'air. Le bouton poussoir de déverrouillage (1) peut être relâché.
français
10 Contrôle du souffleur et de la batterie
Plus l'on enfonce la gâchette de commande (2), plus le débit d'air de la buse augmente.
Lorsque le levier Ergo (3) est enfoncé, la gâchette de commande (2) reste déverrouillée. On peut donc relâcher la gâchette de commande et l'enfoncer à nouveau sans devoir repousser chaque fois le bouton poussoir de déverrouillage en direction du tube de soufflage.
Lorsqu'on relâche la gâchette de commande (2) et le levier Ergo (3), la gâchette de commande (2) est verrouillée. Il faut alors pousser à nouveau le bouton poussoir de déverrouillage (1) en direction du tube de soufflage et le maintenir dans cette position pour déverrouiller la gâchette de commande (2).
9.2 Arrêt du souffleur
▶ Relâcher la gâchette de commande.
La buse ne débite plus d'air.
▶ Si la buse débite encore de l'air : retirer la batterie et consulter un revendeur spécialisé STIHL.
Le souffleur est défectueux.
10 Contrôle du souffleur et de la batterie
10.1 Contrôle des éléments de commande
Bouton poussoir de déverrouillage, levier Ergo et gâchette de commande
▶ Retirer la batterie.
- Essayer d'enfoncer la gâchette de commande sans actionner le bouton poussoir de déverrouillage.
S'il est possible d'enfoncer la gâchette de commande : ne pas utiliser le souffleur, mais consulter un revendeur spécialisé STIHL.
Le bouton poussoir de déverrouillage est défectueux.
- Avec le pouce, pousser le bouton poussoir de déverrouillage en direction du tube de soufflage et le maintenir dans cette position.
- Enfoncer le levier Ergo et le maintenir enfoncé.
- Enfoncer la gâchette de commande.
Le bouton poussoir de déverrouillage peut être relâché.
▶ Relâcher la gâchette de commande et le levier Ergo.
▶ Si le bouton poussoir de déverrouillage, la gâchette de commande ou le levier Ergo fonctionne difficilement ou ne revient pas dans sa position initiale, sous l'effet de son ressort : ne pas utiliser le souffleur, mais consulter un revendeur spécialisé STIHL. Le bouton poussoir de déverrouillage, la gâchette de commande ou le levier Ergo est défectueux.
Mise en marche du souffleur
▶ Introduire la batterie.
- Pousser le bouton poussoir de déverrouillage en direction du tube de soufflage et le maintenir.
- Enfoncer la gâchette de commande et la maintenir enfoncée.
La buse débite de l'air.
▶ Si 3 DEL clignotent de couleur rouge : retirer la batterie et consulter un revendeur spécialisé STIHL.
Il y a un dérangement dans le souffleur.
▶ Relâcher la gâchette de commande. La buse ne débite plus d'air.
▶ Si la buse débite encore de l'air : retirer la batterie et consulter un revendeur spécialisé STIHL.
Le souffleur est défectueux.
10.2 Contrôle de la batterie
- Appuyer sur la touche de la batterie. Les DEL sont allumées continuellement ou clignotent.
- Si les DEL ne sont pas allumées continuellement et ne clignotent pas non plus : ne pas utiliser la batterie, mais consulter un revendeur spécialisé STIHL. Il y a un dérangement dans la batterie.
11 Travail avec le souffleur
11.1 Prise en main et utilisation du souffleur
- Tenir et mener le souffleur d'une main, par la poignée de commande, en entourant la poignée de commande avec le pouce.
11.2 Soufflage
- Diriger la buse vers le sol.
- Avancer lentement et en restant concentré sur le travail.
12 Après le travail
12.1 Après le travail
- Arrêter le souffleur et retirer la batterie.
▶ Si le souffleur est mouillé : faire sécher le souffleur.
▶ Si la batterie est mouillée : laisser sécher la batterie.
▶ Nettoyer le souffleur.
▶ Nettoyer la batterie.
13 Transport
13.1 Transport du souffleur
- Arrêter le souffleur et retirer la batterie.
- Porter le souffleur d'une main, par la poignée de commande.
▶ Si l'on doit transporter le souffleur dans un véhicule : sécuriser le souffleur de telle sorte qu'il ne puisse pas se renverser ou se déplacer.
13.2 Transport de la batterie
- Arrêter le souffleur et retirer la batterie.
- S'assurer que la batterie se trouve dans l'état impeccable requis pour la sécurité.
- Emballer la batterie de telle sorte que les conditions suivantes soient remplies :
- L'emballage n'est pas conducteur d'électricité.
- La batterie ne peut pas se déplacer dans l'emballage.
- Assurer l'emballage de telle sorte qu'il ne puisse pas se déplacer.
La batterie est soumise aux exigences applicables au transport de marchandises dangereuses. La batterie est classée dans la catégorie UN 3480 (batteries lithium-ion) et elle a été testée conformément aux prescriptions du « Manuel d'épreuves et de critères », partie III, sous-section 38.3 de l'ONU.
Pour les prescriptions relatives au transport, voir : www.stihl.com/safety-data-sheets.
14 Rangement
14.1 Rangement du souffleur
- Arrêter le souffleur et retirer la batterie.
- Ranger le souffleur de telle sorte que les conditions suivantes soient remplies :
- Le souffleur se trouve hors de portée des enfants.
- Le souffleur est propre et sec.
14.2 Rangement de la batterie
STIHL conseille de conserver la batterie avec un niveau de charge compris entre 40 % et 60 % (2 DEL allumées de couleur verte).
▶ Ranger la batterie de telle sorte que les conditions suivantes soient remplies :
- La batterie se trouve hors de portée des enfants.
- La batterie est propre et sèche.
- La batterie est conservée dans un local fermé.
- La batterie est séparée du souffleur et du chargeur.
- La batterie se trouve dans un emballage non-conducteur d'électricité.
- La batterie se trouve dans une plage de températures de - 10 °C à + 50 °C.
15 Nettoyage
15.1 Nettoyage du souffleur
- Arrêter le souffleur et retirer la batterie.
- Nettoyer le souffleur avec un chiffon humide.
- Nettoyer la grille de protection à l'aide d'un pinceau ou d'une brosse douce.
15.2 Nettoyage de la batterie
- Nettoyer la batterie avec un chiffon humide.
16 Maintenance et réparation
16.1 Maintenance et réparation du souffleur
L'utilisateur ne peut pas procéder lui même à la maintenance du souffleur, et il ne peut pas non plus le réparer.
▶ Si une maintenance s'avère nécessaire ou si le souffleur est endommagé ou défectueux : consulter un revendeur spécialisé STIHL.
16.2 Maintenance et réparation de la batterie
La batterie ne nécessite aucune maintenance et elle ne peut pas être réparée.
- Si la batterie est défectueuse ou endommagée : remplacer la batterie.
17 Dépannage
17.1 Élimination des dérangements du souffleur ou de la batterie
| Dérangement DEL sur la batterie | Cause Remède | |
| Le souffleur ne démarre pas à la mise en circuit. | 1 DEL clignote de couleur verte. | Le niveau de charge de la batterie est trop faible. |
| 1 DEL est allumée de couleur rouge. | La batterie est trop chaude ou trop froide. | |
| 3 DEL clignotent de couleur rouge. | Il y a un dérangement dans le souffleur. | |
| 3 DEL sont allumées de couleur rouge. | Le souffleur est trop chaud. | |
| 4 DEL clignotent de couleur rouge. | Il y a un dérangement à l'intérieur de la batterie. | |
| La connexion électrique entre le souffleur et la batterie est coupée. | ||
| Le souffleur ou la batterie est humide. | ||
| Le souffleur s'arrête au cours de l'utilisation. | 3 DEL sont allumées de couleur rouge. | Le souffleur est trop chaud. |
français
17 Dépannage
| Dérangement DEL sur la batterie | Cause Remède | |
| Il y a un dérangement électrique. | ▸ Retirer la batterie et la remettre en place.▸ Mettre le souffleur en marche. | |
| Le temps de fonctionnement du souffleur est trop court. | La batterie n'est pas complètement chargée. | |
| La durée de vie de la batterie est dépassée. |
18 Caractéristiques techniques
18.1 Souffleur STIHL BGA 86
- Batteries autorisées :
- S T I H L A P
- STIHL AR
- Puissance de soufflage : 15 N
- Vitesse maximale de l'air : 69 m/s
– Vitesse moyenne de l'air : 58 m/s - Débit d'air : 780 m³/h
- Poids sans batterie : 2,8 kg
Pour le temps de fonctionnement, voir www.stihl.com/battery-life.
18.2 Batterie STIHL AP
- Technologie de batterie : lithium-ion
- Tension : 36 V
- Capacité en Ah : voir plaque signalétique
- Capacité énergétique en Wh : voir plaque signalétique
- Poids en kg : voir plaque signalétique
- Plage de températures admissibles pour l'utilisation et le rangement : de - 10 °C à + 50 °C
18.3 Niveaux sonores et taux de vibrations
La valeur K pour le niveau de pression sonore est de 2 dB(A). La valeur K pour le niveau de puissance acoustique est de 2 dB(A). La valeur K pour le taux de vibrations est de 2 m / s ^2 .
STIHL recommande de porter une protection auditive.
- Niveau de pression sonore L_pA suivant EN 50636-2-100 : 79 dB(A).
- Niveau de puissance acoustique L_wA suivant EN 50636-2-100 : 90 dB(A).
- Taux de vibrations a_hv suivant EN 50636-2-100, à la poignée de commande : 0,5 m/s².
Les taux de vibrations indiqués ont été mesurés suivant une procédure de contrôle normalisée et ils peuvent être utilisés pour la comparaison d'appareils électriques. Les vibrations engendrées dans la pratique peuvent différer des valeurs indiquées, suivant le genre d'utilisation. Les taux de vibrations indiqués peuvent servir de référence pour une première évaluation de l'exposition de l'utilisateur aux vibrations. L'exposition aux vibrations réelle ne peut être quantifiée que par une estimation. On peut alors également prendre en compte les temps durant lesquels la machine électrique est arrêtée et les temps durant lesquels la machine est en marche, mais fonctionne sans charge.
Pour obtenir des informations sur le respect de la directive « Vibrations 2002/44/CE » concernant les employeurs, voir www.stihl.com/vib.
18.4 REACH
REACH (enRegistrement, Evaluation et Autorisation des substances CHimiques) est le nom d'un règlement CE qui couvre le contrôle de la fabrication, de l'importation, de la mise sur le marché et de l'utilisation des substances chimiques.
Pour obtenir de plus amples informations sur le respect du règlement REACH, voir www.stihl.com/reach.
19 Pièces de rechange et accessoires
19.1 Pièces de rechange et accessoires
STIHL Ces symboles identifient les pièces de rechange d'origine STIHL et les accessoires d'origine STIHL.
français
20 Mise au rebut
STIHL recommande d'utiliser des pièces de rechange d'origine STIHL et des accessoires d'origine STIHL.
Pour obtenir des pièces de rechange d'origine STIHL et des accessoires d'origine STIHL, s'adresser à un revendeur spécialisé STIHL.
20 Mise au rebut
20.1 Mise au rebut du souffleur et de la batterie
Pour obtenir de plus amples informations concernant la mise au rebut, consulter le revendeur spécialisé STIHL.
▶ Le souffleur, la batterie, les accessoires et leur emballage doivent être éliminés conformément à la réglementation pour la protection de l'environnement.
21 Déclaration de conformité UE
21.1 Souffleur STIHL BGA 86
déclare, sous sa seule responsabilité, que le produit suivant
- Genre de produit : souffleur à batterie
- Marque de fabrique : STIHL
- Type : BGA 86
- Numéro d'identification de série : BA02
est conforme à toutes les prescriptions applicables des directives 2011/65/UE, 2006/42/CE, 2014/30/UE et 2000/14/CE et a été développé et fabriqué conformément à
la version des normes suivantes respectivement valable à la date de fabrication : EN 55014-1, EN 55014-2, EN 60335-1 et EN 50636-2-100.
Le calcul du niveau de puissance acoustique mesuré et du niveau de puissance acoustique garanti a été effectué suivant une procédure conforme à la directive 2000/14/CE, annexe V.
- Niveau de puissance acoustique mesuré : 90 dB(A)
- Niveau de puissance acoustique garanti : 92 dB(A)
Conservation des documents techniques :
L'année de fabrication, le pays de fabrication et le numéro de machine sont indiqués sur le souffleur.
Waiblingen, le 14/08/2019
Thomas Elsner, Chef de la Division Produits et Services
Indice
1 Premessa 58
