GEBRUIKSAANWIJZING 27LS5400 LG
Lees deze handleiding zorgvuldig door voordat u de TV bedient en bewaar de handleiding om deze in de toekomst te kunnen raadplegen.
INHOUDSOPGAVE
2 INHOUDSOPGAVE 3 LICENTIES 3 VERKLARING OVER OPEN SOURCESOFTWARE 4 VEILIGHEIDSINSTRUCTIES 10 INSTALLATIEPROCEDURE
10 MONTEREN EN VOORBEREIDEN
10 Uitpakken 12 Onderdelen en knoppen 13 De TV optillen en verplaatsen 14 - Op een tafelblad plaatsen 15 - Aan een wand monteren

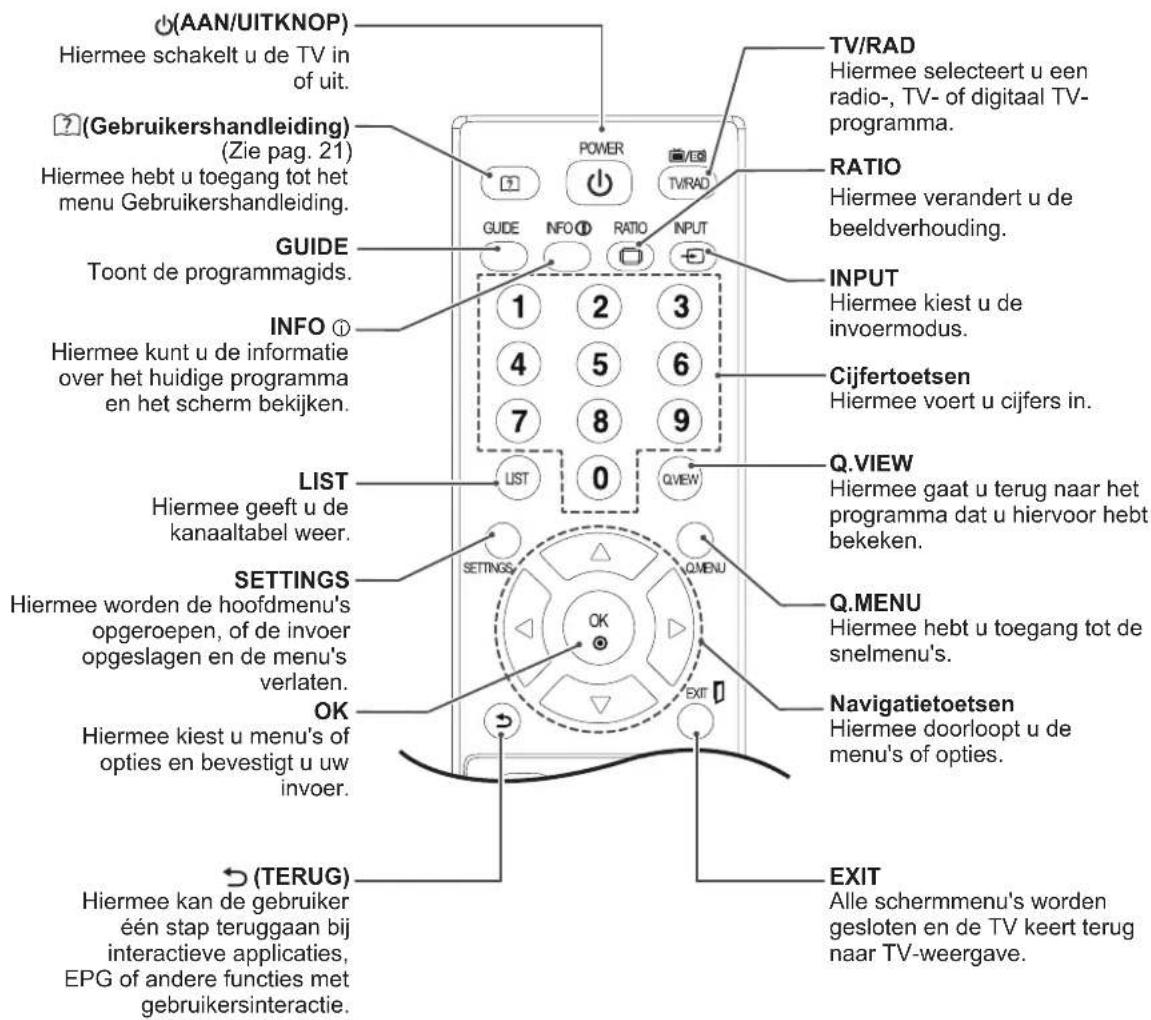

16 TV KIJKEN 16 De TV voor het eerst inschakelen 18 AFSTANDBEDIENING 20 INSTELLINGEN AANPASSEN 20 Toegang tot de hoofdmenu's 21 DE GEBRUIKERSHANDLEIDING GEBRUIKEN 21 Het menu Gebruikershandleiding. 21 - Het TV-menu gebruiken 21 - De AFSTANDSBEDIENING gebruiken 22 ONDERHOUD 22 De TV schoonmaken 22 Scherm en frame 22 Behuizing en standaard 22 Netsnoer
23 Inbranden van het beeld op het TV-scherm voorkomen 23 PROBLEMEN OPLOSSEN 23 Algemeen
WAARSCHUWING
- Als u een waarschuwingsbericht negeert, kan dit leiden tot ernstig letsel, ongevallen of overlijden.
ATTENTIE
- Negeren van dit soort berichten kan resulteren in persoonlijk letsel of beschadiging van het product.
OPMERKING
Opmerkingen verschaffen informatie over het product en geven aan hoe u het veilig kunt gebruiken. Lees de opmerking zorgvuldig door voordat u het product gebruikt.
LICENTIES
Ondersteunde licenties kunnen per model verschillen. Ga voor meer informatie over de licenties naar www.lg.com.
Geproduceerd onder licentie van Dolby Laboratories. "Dolby" en het dubbele D-symbool zijn handelsmerken van Dolby Laboratories.
HDMI, het HDMI-logo en High-Definition Multimedia Interface zijn handelsmerken of gedeponeerde handelsmerken van HDMI Licensing LLC.
OVER DIVX VIDEO: DivX® is een digitale video-indeling gemaakt door DivX, LLC, een dochtermaatschappij van de Rovi Corporation. Dit is een officieel DivX Certified®-apparaat dat DivX-video afspeelt. Ga naar divx.com voor meer informatie en hulpprogramma's om uw bestanden om te zetten naar DivX-video's.
OVER DIVX VIDEO-ON-DEMAND: dit DivX Certified®-apparaat moet worden geregistreerd om DivX VOD-films (Video-on-Demand) te kunnen afspelen. Ga in het instellingenmenu van het apparaat naar het onderdeel DivX VOD om de registratiecode te achterhalen. Ga naar vod.divx.com voor meer informatie over het voltooien van de registratie.
DivX Certified® om DivX®-video tot HD 1080p af te spelen, inclusief premium-inhoud.
DivX®, DivX Certified® en de bijbehorende logo's zijn handelsmerken van de Rovi Corporation of de dochtermaatschappijen en worden onder licentie gebruikt.
Van toepassing zijn een of meer van de volgende Amerikaanse patenten: 7,295,673; 7,460,668; 7,515,710; 7,519,274
VERKLARING OVER OPEN SOURCESOFTWARE
Ga naar http://opensource.lge.com om de broncode onder GPL, LGPL, MPL en andere licenties voor open source in dit product te achterhalen.
Naast de broncode zijn alle licentievoorwaarden, beperkingen van garantie en auteursrechtaanduidingen beschikbaar om te downloaden.
LG Electronics verleent u de open source-code op cd-rom tegen een vergoeding die de kosten van een dergelijke levering dekt, zoals de kosten van de media, de verzending en de verwerking. Een dergelijk verzoek kunt u per e-mail richten aan: opensource@lge.com. Dit aanbod is drie (3) jaar geldig vanaf de dag van aankoop van het product.
VEILIGHEIDSINSTRUCTIES
Lees deze veiligheidsmaatregelen zorgvuldig door voordat u het product gebruikt.
WAARSCHUWING
| ·Plaats de TV en afstandsbediening Niet in de volgende omgevingen:
»Plekken die blootstaan aan direct zonlicht
»Vochtige ruimten, zoals een badkamer
»In de buurt van een warmtebron, zoals een kachel, of andere apparaten die warmte produceren
»In de buurt van keukenwerkbladen of luchtbevochtigers, waar ze+kennen worden blootgesteld aan stoom of olie
»Plekken die blootstaan aan regen of wind
»In de buurt van voorwerpen die met vloeistof zich gemvuld, zoals bloemenvazen
Indien u deze waarschuwing negeert, loopt u het risico op brand, elektrische schokken, storingen of verrorming van het product. |
| ·Plaats het product Niet op plekken waar veel stof is.
Dit kan brand veroorzaken. |
| ·De stekker van het netsnoer is de stroomonderbreker. De stekker要去 bedrijsklaar blijven. |
| ·Raak de stekker Niet met natte handen aan. Laat de stekker volledig drogen als deze nat is en reinig de stekker als hier stof op zit.
Teveel�回t is levensgevaarlijk, er bestaat elektrcutiegevaar. |
| ·Sluit het netsnoer op een geaard stopcontact aan. (Behalve in het geval van nicht-geaarde apparaten.)
Als u dit Niet doet is dat levensgevaarlijk. Er bestaat elektrcutiegevaar en u kunt gewond raken. |
| ·Steen de stekker van het netsnoer stevig in het stopcontact.
Als de stekker Niet goed in het stopcontact zit, kan er brand uittbreken. |
| ·Let op dat het netsnoer Niet in contact komt met hete voorwerpen, zoals een kachel.
Dit kan brand of een elektrische schok veroorzaken. |
| ·Plaats geen zware voorwerpen, of het product zich, op het netsnoer.
Dit kan brand of een elektrische schok tot gevolg hebben. |
| ·Zorg dat de antennekabel buitenshuis een bocht maakt alvorens hetuis in te lopen, om te voorkomen dat er regen binnenkomt.
Als u dit Niet doet, kan waterschade in het product ontstaan, waardoor u risico loopt op elektrische schokken. |
| ·Bevestig de TV Niet aan de muur door middel van het netsnoer en de signaalkabels aan de achterkant van het toestel.
Dit kan brand of een elektrische schok veroorzaken. |
| • Sluit Niet te veel elektrische apparaten op=eén meervoudige contactdoos aan.
Dit kan leiden tot brand als gevolg van oververhitting. |
| • Laat het product Niet vallen of omkantelen wonneer u externe apparaten aansluit.
Hierdoor sunt u zich bezeren of het product beschaden. |
| • Houd het antivochtverpakkingsmateriaal en de vinylverpakking buiten het bereik van kinderen.
Antivochtmaterial is schadelijk bij inslikken. Als dit materiaal per ongeluk worden ingeslikt, dient u het slachtoffer te lately braking enaar het dichtstbijzijnde zieken-huis te brengen. De vinylverpakking kan bovendien verstikkingsgevaar opleveren.
Houd dit materialaal buiten het bereik van kinderen. |
| • Zorg ervoor dat kinderen Niet op de TV klimmen of eraan gaan hangen.
Hierdoor kan de TV omvallen en ernstig letsel veroorzaken. |
| • Gooi gebruekte batterijen op verantwoorde wijze weg om te voorkomen dat ze door een kind worden ingeslikt.
Als een batterij door een kind worden ingeslikt, raadpleeg dan onmiddelijk een arts. |
| • Plaatss geen geleider (zoals metalen objecten) in een uiteinde van het netsnoer als het andere uiteinde is aangesloten op de wandcontactdoors. Raak het netsnoer Niet aan vlak nadat u het op de wandcontactdoos hebts aangesloten.
Dit is levensgevaarlijk, er bestaat elektrocutiegevaar.
(afhankelijk van het model) |
| • Plaatss of bewaar geen ontvlambare stoffen in de buurt van het product.
Het onzorgvuldig omgaan met ontvlambare stoffen kan explosies of brandveroorzaken. |
| • Laat geen metalen voorwerpen zoals Munten, haarspelden, eetstokjes of paperclipps, of ontvlambare voorwerpen zoals papier en lucifers in het product vallen. Let met name op dat kinderen dit Niet doeen.
Bij negeren van deze waarschuwing loopt u het risico op elektrische schokken, brand of verwondingen. Als er een vreemd voorwerp in het product terechtkomt, koppelt u het netsnoer los en neemt u contact op met de klantenservice. |
| • Spuit geen water op het product en gebruik geen ontvlambare stoffen (thinner of wasbenzine) om het te reinigen. Dit kan leiden tot brand of elektrische schokken. |
| • Stoot het product nergens tegenaan, zorg dat er geen voorwerpen in terechtkomen, engooi er niets gegen.
U kurz sich bezeren of het product kan beschadigd raken. |
| • Raak dit product of de antennene nooit aan tijdens onweer.
Dit is levensgevaarlijk, er bestaat elektrocutiegevaar. |
| • Raak het stopcontact nooit aan als er een gaslek is. Open in dat geval de ramen voor ventilatie.
Dit kan een vonk veroorzaken waardoor er brand kan ontstaan of u kunt zich branden. |
| ·Breng geen veranderingen aan in het product en demonteer of repareer het nicht.
Dit kan leiden tot brand of elektrische schokken.
Neem contact op met de klantenservice als u het product wilt lately controlleden, kalibreren of repareren. |
| ·Trek in de volgende gevallen de stekker uit het stopcontact en neem direct contact op met de dichtstbijzijdige klantenservice.
»Er is hard gegen het product gestoten.
»Het product is beschadigd.
Erijken vreeimde voorwerpen in het productterechtgekommen.
Er komt rook of een rare geur uit het product.
Dit kan brand of een elektrische schok tot gevolg hebben. |
| ·Haal de stekker uit het stopcontact als u het product langerearend Niet zult gebruiken. Stofvorming kan brand verooorzaken, en aantasting van de isolatie kan leiden tot lekkage van elektriciteit, een elektrische schok of brand. |
| ·Stel het toestel Niet bloot aan druppels of spatten, enplaats er geen met vloeistof gezulde voorwerpen zoals vazen op. |

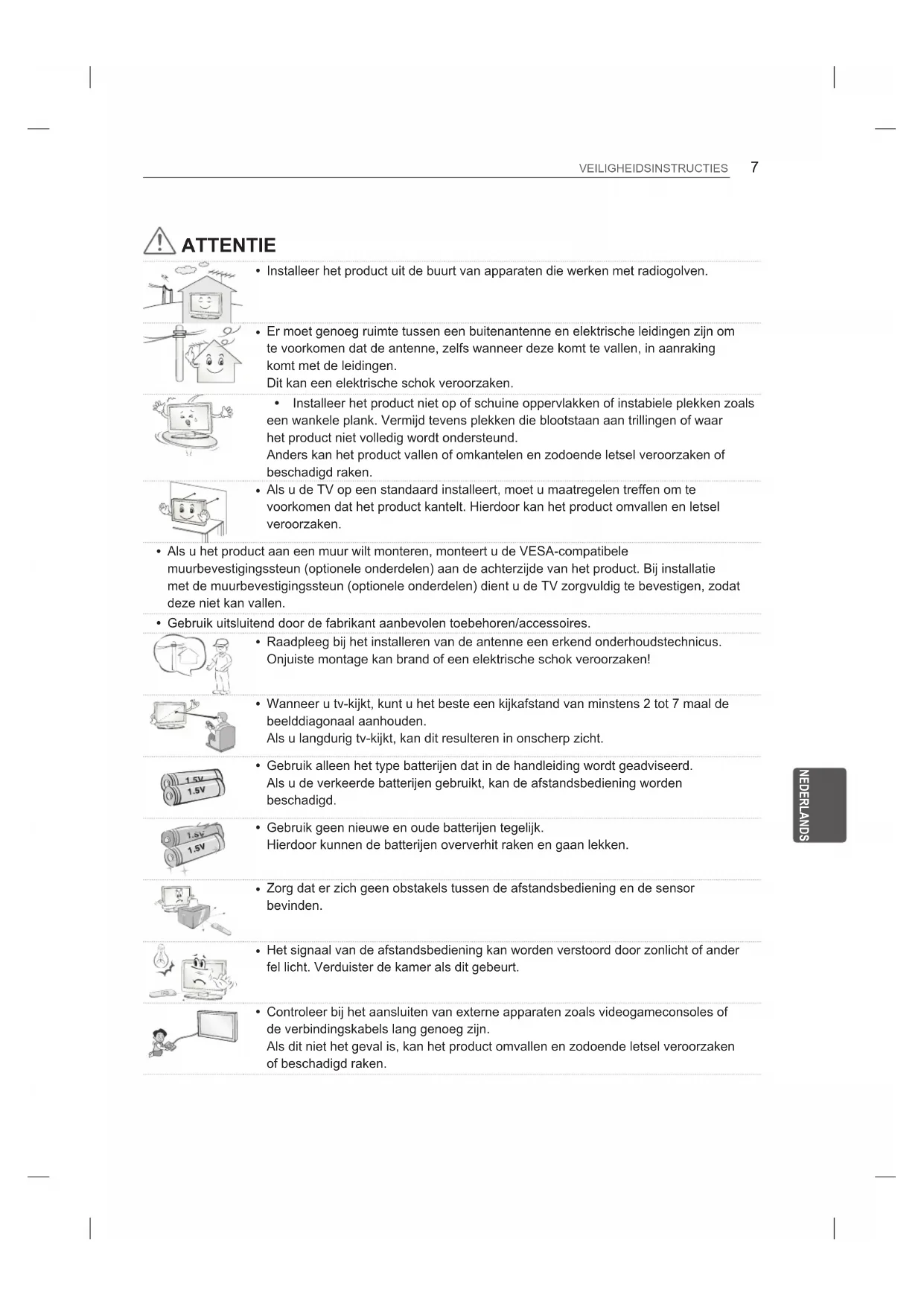

ATTENTIE
- Installeer het product uit de buurt van apparaten die werken met radiogolven.
- Er moet genoeg ruimte zijn tussen een buitenantenne en elektrische leidingen om te voorkomen dat de antenne, wanneer deze komt te vallen, in aanraking komt met de leidingen.
Dit kan een elektrische schok veroorzaken.
- Installeer het product niet op schuine oppervlakken of instabiele plekken zoals een wankele plank. Vermijd tevens plekken die blootstaan aan trillingen of waar het product niet volledig wordt ondersteund.
Anders kan het product vallen of omkantelen en zodoende letsel veroorzaken of beschadigd raken.
- Als u de tv op een standaard installeert, moet u maatregelen treffen om te voorkomen dat het product kantelt. Hierdoor kan het product omvallen en letsel veroorzaken.
- Als u het product aan een muur wilt monteren, monteert u de VESA-compatibele muurbevestigingssteun (optionele onderdelen) aan de achterzijde van het product. Bij installatie met de muurbevestigingssteun (optionele onderdelen) dient u de tv zorgvuldig te bevestigen, zodat deze niet kan vallen.
- Gebruik uitsluitend door de fabrikant aanbevolen toebehoren/accessoires.
- Raadpleeg bij het installeren van de antenne een erkend onderhoudstechnicus. Onjuiste montage kan brand of een elektrische schok veroorzaken!
- Wanneer u tv-kijkt, kunt u het beste een kijkafstand van minstens 2 tot 7 maal de beelddiagonaal aanhouden. Als u langdurig tv-kijkt, kan dit resulteren in onscherp zicht.
- Gebruik alleen het type batterijen dat in de handleiding wordt geadviseerd. Als u de verkeerde batterijen gebruikt, kan de afstandsbediening worden beschadigd.
- Gebruik geen nieuwe en oude batterijen tegelijk. Hierdoor kunnen de batterijen oververhit raken en gaan lekken.
Zorg dat er zich geen obstakels tussen de afstandsbediening en de sensor bevinden.
- Het signaal van de afstandsbediening kan worden verstoord door zonlicht of ander fel licht. Verduister de kamer als dit gebeurt.
- Wees voorzichtig bij het aansluiten van externe apparaten zoals videogameconsoles of de verbindingskabels lang genoeg. Als dit niet het geval is, kan het product omvallen en zodoende letsel veroorzaken of beschadigd raken.
| · Schakel het product Niet in of uit door de stroomstekker in het stopcontact te steken of eruit te verwijderen. (Gebruik het netsnoer Niet als aan/uit-schakelaar.) Dit kan mechanische storing of een elektrische schok veroorzaken. |
| · Volg de onderstaande installmentie-instructions om te voorkomen dat het product oververhit raakt.
» De afstand:tussen het product en de muur dient minstens 10 cm te bedragen.
» Installeer het product Niet op eenplaats zonder ventilatie (bijvoorbeeld op een boekenplank of in een kast).
» IlInstalleer het product Niet op een tapijt of kussen.
» Zorg dat de ventilatieopening Niet wordt geblokkeerd door een tafelkleed of gordijn. Anders kan er brand uitbreken. |
| · Raak de ventilatieoppeningen Niet aan als de television langere tijd is ingeschakeld, aangezien deze heet kunnen worden. Dit heeft geen invloed op de werkung of prestaties van het product. |
| · Controleer regelmatinig de kabel van uw toestel. Als u tekenen van schade of slijtage ziet, trek de kabel dan uit het toestel en gebruik het toestel Nieteer. Laat de kabel verrangen door een erkend onderhoudstechnicus. |
| · Voorkom dat stof zich verzamelt op de stekker of het stopcontact. Dit kan brand veroorzaken. |
| · Bescherm de kabel gegen fysiek of mechanisch misbruik, zoals draaien, vastzetten, perforeren, klem zitten:tussen een deur, of dat erop wordt gelopen. Let op stekkers,stopcontacten en het punt waar de kabel uit het toestel gaat. |
| · Druk Niet hard op het scherm met uw hand of een scherp voorwerp zoals een nagel, potlood of pen, en maak er geen krassen op. |
| · Raak het scherm Niet aan. Als u dit doeet, kunnen tijdelijke verrormingseffecten op het scherm ontstaan. |
| · Als u het product en de bijbehorende onderdelen wilt reinigen, haalt u de stekker uit het stopcontact en veegt u het schoon met een zachte doeck. Als u te hard drukt, kunnen krassen of verkleuringen ontstaan. Spuit geen vloeistof en gebruik geen vochtige doeck. Gebruik geen glasreiners, glansproducten, was, wasbenzine, alcohol enzovoort. Deze kunnen het product en het scherm beschadigen. Als u deze instructie negeert, kan dit leiden tot elektrische schokken of beschadiging van het product (vervorming, roestvorming of breukschade). |
| · Zolang dit toestel op het stopcontact is aangesloten, staat er stroom op, zelfs als u het uitschakelt met de aan/uit-knop. |
| · Pak bij het loskoppelen van het netsnoer de stekker en trek deze uit het stopcontact. Als de draden in het netsnoer worden losgekoppeld, kan brand ontstaan. |
| · Als u het product wilt verplaatsen, dien u het eerst uit te schaken. Koppel verwolgens de netsnoeren, antennekabels en alle verbindingskabels los. De TV of het netsnoer kunnen beschadigd raken, wat tot brand of een elektrische schok kan leiden. |
| · Het product is zwaar. Probeer dus nooit om het alleen te verplaatsen of UIT te pakken. Doe dit samen met{iemand anders.
Anders kunt u zich bezeren. |
| · Neem eenmaal perJAar contact op met een servicecentrum om de interne onderdelen van het product te laten reinigen.
Opeengehoopt stof kan mechanische storingen vervoorzaken. |
| · Laat al het onderhoud verrachten door erkend onderhoudspersoneel. Onderhoud is vereist wanner het product, het netsnoer of de stekker is beschadigd, wanner er vloeistof in of een voorwerp op het product is gevallen, wanner het product is bloatgesteld aan regen of vocht, wanner het product Niet goed functioneert of wanner het is gevallen. |
| · Als het product koud aanvoelt, flikkert het maybeik even wanner het wordt ingeschakeld. Dit is normalaal. Er mankeert niets aan het product. |
| · Het scherm is een geavanceerd product met een resolutie van twee miljoen totzes miljoen pixels. U ziet maybeijkkleine zwarte puntes en/of fel gekleurde punctjes (rood, blauw of groen) met een grotte van 1 ppm op het scherm. Dit duidt Niet op een storing en tast de prestaties en betrouwbaarheid van het product Niet aan.
Dit verschijnsel doet zich ook voor bij producten van andere leveranciers en is geen reden voor verrangng of terugbetaling. |
| · De holderheid en kleur van het scherm+kleuren alaar gelang uw kijkpositionie (links/rechts/boven/beneden).
Dit verschijnsel wordenveroorzaakt door de kenmerken van het scherm. De productprestaties hebben hiermee niets te makeen en is geen spreke van een storing. |
| · De weergave van een stilstaand beeld (bijvoorbeeld een omroeplogo, schermmenuo of sceneuit een videogame) gedurende een langereperiode kan leiden tot schade aan het scherm, waardoor het beeld stil kan blijven staan. Dit wordt ook wel "beeldretentie" genoemd. Beeldretentie worden nicht gedekt door de garantie.
Voorkom weergave van een stilstaande afbeelding op het scherm van uw televisione gedurende langere tijd (2 uur of langer voor LCD, 1 uur of langer voor plasma).
Als u langere tijd tv-kijkt met een beeldverhouding van 4:3, kan beeldretentie optreden aan de randen van het scherm.
Dit verschijnsel doet zich ook voor bij producten van andere leveranciers en is geen reden voor verrangng of terugbetaling. |
| · Gegenereerd geluid
"Kraken": een krakend geluid dat te horen isijdens tv-kijken of wanner de TV wordenuitgeschakeld, wordengegenereerd door de samentrekking van plastic als gevolg vanveranderingen in temperatuur en vochtigheid. Dit geluid is normalaal voor producten waarvoorthermische verrorming vereist is. Elektrische brom: een zich zoemgeluid dat wordtgegenereerd door een snelle schakeling, die een groe hoeveelheid stroom generereert voorhet gebruik van een product. Dit geluid verschilt per product.
Dit gegenereerd geluid tast de prestaties en betrouwbaarheid van het product Niet aan. |
INSTALLATIEPROCEDURE
1. Open de verpakking en controleer of alle accessoires zijn meegeleverd. 2. Bevestig de standaard aan de TV. 3. Sluit een extern apparaat op de TV aan.
OPMERKING
Uw TV kan afwijken van de getoonde afbeelding. - De OSD (schermweergave) van uw TV kan enigszins afwijken van de afbeeldingen in deze handleiding. - De beschikbare menu's en opties kunnen per gebruiker, invoerbron en per model verschillen. - Mogelijk wordt deze TV in de toekomst voorzien van nieuwe functies.
MONTEREN EN VOORBEREIDEN
Uitpakken
Controleer de doos op de aanwezigheid van de onderstaande items. Als een van de accessoires ontbreekt, neem dan contact op met de winkelier bij wie u het product hebt gekocht. De afbeeldingen in deze handleiding kunnen verschillen van het werkelijk product en de bijbehorende accessoires.
OPMERKING
- Welke accessoires bij uw product worden geleverd, is afhankelijk van het model.
- Als gevolg van doorgevoerde verbeteringen in het product kunnen productspecificaties of de inhoud van deze handleiding zonder voorafgaande kennisgeving worden gewijzigd.
ATTENTIE
- Gebruik geen namaakitems om de veiligheid en levensduur van het product te garanderen. Eventuele beschadiging en letsel door gebruik van namaakitems worden niet gedekt door de garantie.
OPMERKING
- De items die bij uw product worden geleverd, kunnen verschillen afhankelijk van het model.
- Productspecificaties of inhoud van deze handleiding kunnen worden gewijzigd zonder voorafgaande kennisgeving als gevolg van doorgevoerde verbeteringen in het product.

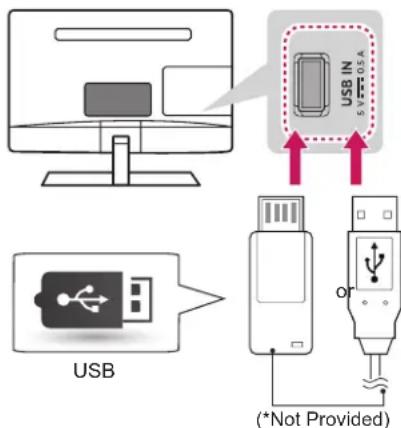

- Voor een optimale aansluiting moeten de HDMI-kabels en USB-apparaten een stekkerbehuizing hebben die minder dan 10 mm dik en 18 mm breed is. Gebruik een verlengsnoer dat ondersteuning biedt voor USB 2.0 als de USB-kabel of USB-geheugenstick niet in de USB-poort van uw TV past.
* A ≤ 10 mm
Basis van standaard.
Gebruikershandleiding
AC/DC-adapter.
Standaard. (Alleen op het model 22LS54**)
Schroeven voor montage 2 EA (Alleen op het model 27LS54**)
(Zie pag. A-4, A-6)
Kabelbinder.
(Zie pag. A-5)
Standaard. (Alleen op het model 27LS54**)

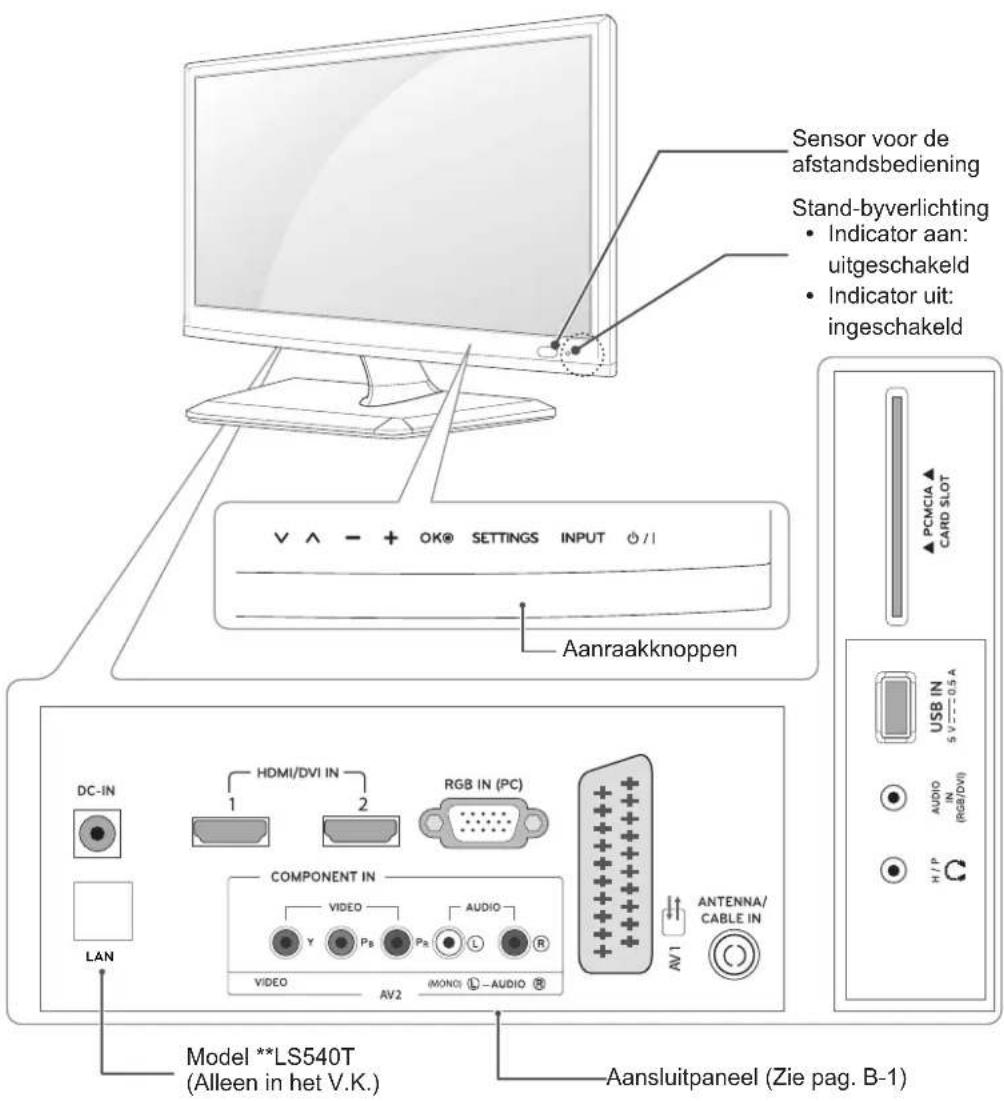

Onderdelen en knoppen
| Aanraakknop Omschrijving |
| V^ | Hiermee doorloopt u de opgeslagen programma's. |
| - + | Hiermee regelt u het volumeniveau. |
| OK Hiermee kiest u de gemarkeerde menuoptie of bevestigt u een invoer. |
| SETTINGS Hiermee roept u | hoofdmenu's op of slaat u de invoer op en verlaat u het menu. |
| INPUT Hiermee verandert u | de invoerbron. |
| / / I | Hiermee schakelt u het apparaat in of UIT. |
OPMERKING
Alle knoppen zijn aanraakgevoelig en kunnen gemakkelijk worden bediend door er met een vinger op te tikken.
De TV optillen en verplaatsen
Lees het onderstaande als u de TV wilt optillen of verplaatsen om te voorkomen dat de TV gekrast of beschadigd raakt, en als u de TV veilig wilt vervoeren, ongeacht het type en de afmeting.
ATTENTIE
Voorkom te allen tijde dat u het scherm aanraakt, aangezien hierdoor het scherm of enkele van de pixels die worden gebruikt om het beeld te vormen, beschadigd kunnen raken.
- Wij raden u aan de TV te verplaatsen in de doos of het verpakkingsmateriaal waarin de TV oorspronkelijk is geleverd.
- Voordat u de TV verplaatst of optilt, koppelt u het netsnoer en alle kabels los.

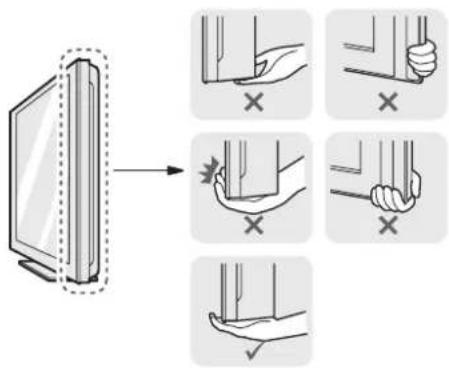

- Houd de boven- en onderkant van de TV stevig vast. Let erop dat u de TV niet vasthoudt aan het doorzichtige gedeelte, de luidspreker of het luidsprekerrooster.
- Wanneer u de TV vasthoudt, moet het scherm van u af zijn gekeerd om krassen te voorkomen.
Bij het vervoeren van de TV mag de TV niet worden blootgesteld aan schokken of buitensporige trillingen. Bij het vervoeren van de TV houdt u de TV rechtop. Draai de TV nooit op zijn kant en kantel deze niet naar links of rechts.

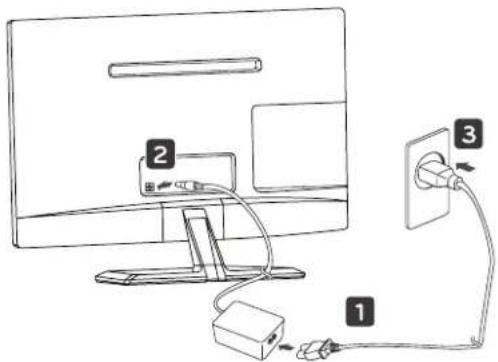

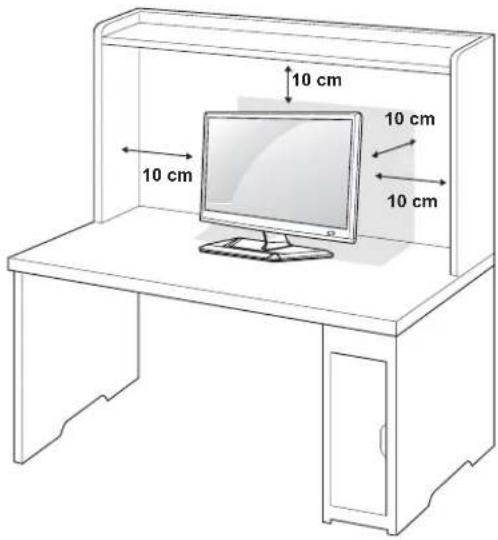

Op een tafelblad plaatsen
1. Til de TV op, kantel hem rechtop en zet hem op het tafelblad.
Laat een ruimte vrij van (minimaal) 10 cm vanaf de muur voor een goede ventilatie.

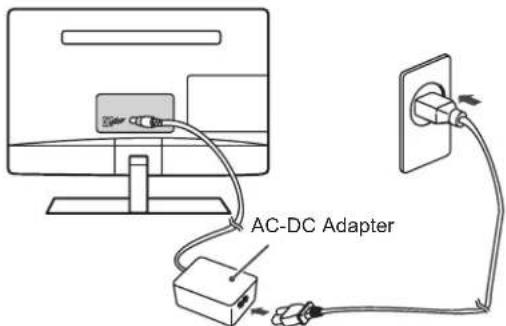

2 Sluit de AC/DC-adapter en het netsnoer aan op een stopcontact.
ATTENTIE
Plaats de TV niet op of nabij warmtebronnen, omdat hierdoor brand of andere schade kan ontstaan.
WAARSCHUWING
- Als u de hoek aanpast, houd de onderkant van de TV dan niet vast zoals aangegeven in de volgende afbeelding, omdat u op die manier letsel aan uw vingers kunt oplopen.
ATTENTIE
Koppel eerst het netsnoer los en verplaats of monteer daarna de TV. Als u dat niet doet, kunt u een elektrische schok krijgen.
OPMERKING
Kantel de TV +20 tot -5 graden omhoog of omlaag om de kijkhoek van de TV naar wens in te stellen.

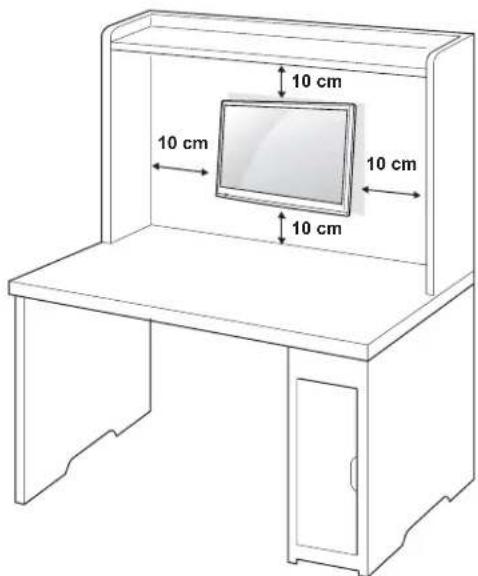

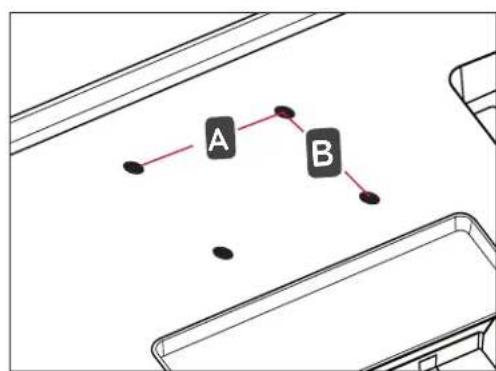

Aan een wand monteren
Laat aan de zijkanten en de achterzijde een ventilatieruimte van 10 cm vrij. Gedetailleerde installatie-instructies zijn verkrijgbaar bij uw dealer; zie de installatiehandleiding voor de optionele flexibele muurbevestigingssteun.
Als u de TV aan een wand wilt monteren, monteert u de muurbevestigingssteun (optionele onderdelen) op de achterzijde van de TV.
Als u de TV met behulp van de muurbevestigingssteun (optionele onderdelen) monteert, moet u dit zorgvuldig doen, zodat de TV niet van de wand kan loskomen.
1 Gebruik schroeven en een muurbevestigingssteun die voldoen aan de VESA-normen. 2 Als u een schroef gebruikt die langer is dan een standaardschroef, kunt u de TV aan de binnenzijde beschadigen. 3 Als u een verkeerde soort schroef gebruikt, kunt u het product beschadigen en kan het van zijn plek vallen. LG Electronics is in deze gevallen niet verantwoordelijk voor enige schade. 4 VESA-compatibiliteit geldt alleen voor de afmetingen van schroeven voor wandmontage en de specificaties van de montageschroeven. 5 Houd de volgende specificaties voor de VESA-normen aan: 784,8 mm en kleiner * Dikte wandmontagekussen: 2,6 mm * Schroef: Φ 4,0 mm × spoed 0,7 mm × lengte 10 mm. 787,4 mm en groter * Gebruik een wandmontagekussen en schroeven die aan de VESA-normen voldoen.
| VESA (A x B) 100 x 100 | |
| Standaardschroef M4 | |
| Aantal schroeven 4 | |
| Muurbevestigingssteun
(optionseel) | RW120 |
VESA (A x B)
ATTENTIE
Koppel eerst het netsnoer los en verplaats of monteer daarna de TV. Als u dat niet doet, kunt u een elektrische schok krijgen. - Als u de TV tegen een plafond of aan een schuine wand monteert, kan deze vallen en ernstig letsel veroorzaken. - Gebruik een goedgekeurde muurbevestigingssteun van LG en neem contact op met uw plaatselijke winkelier of een vakman. - Draai de schroeven niet te vast, omdat hierdoor schade kan ontstaan aan de TV en uw garantie kan komen te vervallen. - Gebruik schroeven en een muurbevestiging die voldoen aan de VESA-norm. Eventuele beschadiging of eventueel letsel door verkeerd gebruik of door gebruik van een ongeschikt accessoire valt niet onder de garantie.
OPMERKING
- Gebruik de schroeven die worden vermeld op de specificaties voor schroeven volgens de VESA-norm.
- De muurbevestigingsset bevat een montagehandleiding en alle benodigde onderdelen.
- De muurbevestigingssteun is optioneel. Extra accessoires zijn verkrijgbaar bij uw plaatselijke winkelier.
- De lengte van de schroeven kan verschillen afhankelijk van de muurbevestiging. Zorg ervoor dat u schroeven van de juiste lengte gebruikt. Zie voor meer informatie de instructies die bij de muurbevestiging zijn geleverd.
TV KIJKEN
De TV voor het eerst inschakelen
Als u de TV voor het eerst gebruikt, verschijnt het scherm met eerste instellingen. Selecteer de taal en pas de basisinstellingen aan.
1 Sluit het netsnoer aan op een stopcontact. 2 Druk op de TV of de power-knop op de afstandsbediening om de TV in te schakelen. De stand-byverlichting is uitgeschakeld.
OPMERKING
Als de TV in de modus Stroombesparing staat, is de stand-byverlichting oranje.
3 Het scherm met eerste instellingen verschijnt wanneer u de TV voor het eerst gebruikt.
OPMERKING
Als u de TV niet binnen 40 seconden bedient nadat het scherm met het instellingenmenu is verschenen, verdwijnt het instellingenmenu weer.
4 Volg de aanwijzingen op het scherm om de instellingen van de TV aan uw wensen aan te passen.
| Taal | Hiermee selecteert u een taal voor het scherm. |
| Modusinstelling | Hiermee selecteert u de modus Thuisgebruik voor de woonomgeving. |
| Stroomindicator | Hiermee selecteert u de Stand-byverlichting. Als u Aan selecteert, gaat de Stand-byverlichting aan de voorzijde aan als de TV UIT is. |
| Land | Hiermee selecteert u een land dat moet worden weergegeven. |
| Tijdzone | Hiermee kiest u de tijdzone en zomertijd.
(Als u Rusland als land kiest) |
| Network Setting | (Bij aanwezigheid van een LAN-poort) Hiermee selecteert u de Network Setting (Netwerkinstelling) die moet worden weergegeven.
(Model **LS540T (Alleen in het V.K.)) |
| Wachtwoord inst. | Hiermee stelt u het wachtwoord in.
(Als u Frankrijk/Italië als land kiest) |
| Automatisch afstemmen | Hiermee scant u automatisch de beschikbare programme's en slaat u deze op. |
OPMERKING
- In landen waar de DTV-zendnormen nog niet zijn vastgelegd, is het mogelijk dat bepaalde DTV-functies niet werken, afhankelijk van de DTV-uitzendomgeving.
- Wanneer u Frankrijk als land kiest, is het aanvankelijke wachtwoord niet '0', '0', '0', '0' maar '1', '2', '3', '4'.
- Om beelden met de best mogelijke kwaliteit voor uw woonomgeving weer te geven, kiest u de modus Thuisgebruik. De modus
- Winkeldemo is geschikt voor een winkelomgeving.
- Als u de modus Winkeldemo selecteert, worden alle eerder aangepaste instellingen na 2 minuten teruggezet op de standaardinstellingen van de modus Winkeldemo.
5 Wanneer de basisinstellingen klaar zijn, drukt u op OK.
OPMERKING
Als u de eerste instellingen niet voltooit, verschijnen deze steeds opnieuw wanneer u de TV inschakelt.
6 Druk op de TV om de TV uit te schakelen.
De stand-byverlichting wordt ingeschakeld.
ATTENTIE
Trek de stekker van het netsnoer uit het stopcontact wanneer u de TV gedurende lange tijd niet gaat gebruiken.
OPMERKING
- U kunt de TV ook overschakelen van PC-modus naar TV-modus door op TV/PC te drukken.

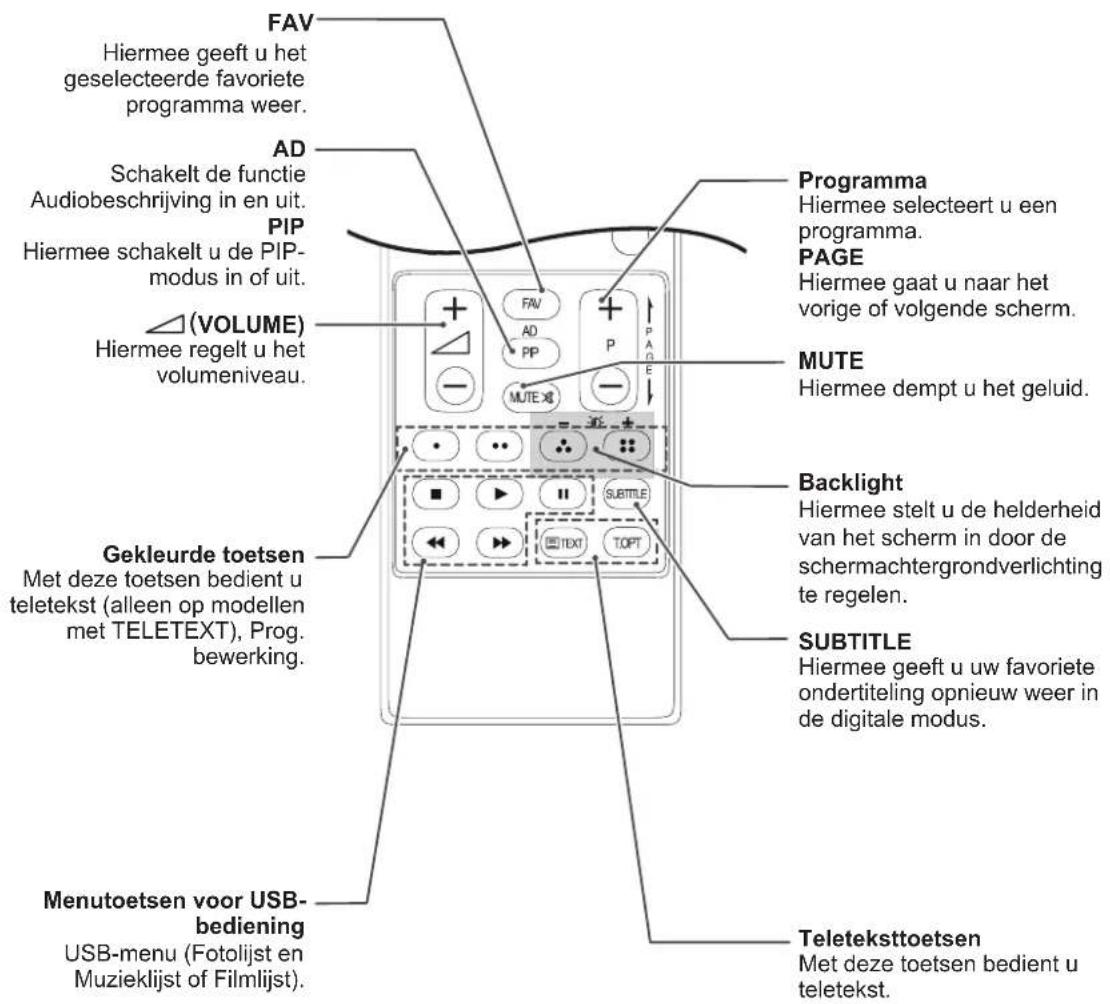

AFSTANDBEDIENING
22LS5400
27LS5400
22LS540T
27LS540T
De beschrijvingen in deze handleiding gaan uit van de toetsen op de afstandsbediening. Lees deze handleiding aandachtig door en bedien de TV op de juiste wijze. Om de batterijen te vervangen, opent u het klepje van het batterijvak, vervangt u de batterijen (1,5 V AAA-formaat) waarbij u let op de juiste richting van de - en - polen op de sticker in het batterijvak, en sluit u het klepje van het batterijvak. Voer de installatiehandelingen in omgekeerde richting uit om de batterijen te verwijderen.
WAARSCHUWING
Gebruik geen nieuwe en oude batterijen door elkaar. Hierdoor kan de afstandsbediening beschadigd raken.
Zorg ervoor dat u de afstandsbediening richt op de sensor voor de afstandsbediening op de TV.
OPMERKING
Op een MHEG-kanaal is het niet mogelijk de achtergrondverlichting aan te passen met de gele of blauwe toets.
C
DE GEBRUIKERSHANDLEIDING GEBRUIKEN
Het menu Gebruikershandleiding.
1 Druk op SETTINGS voor toegang tot de hoofdmenu's. 2 Druk op de rode toets voor toegang tot de Klantenservice-menu's. 3 Druk op de navigatietoetsen om naar de Gebruikershandleiding te gaan en druk op OK. 4 Druk op de navigatietoetsen om naar de gewenste optie te gaan en druk op OK. 5 Als u klaar bent, drukt u op EXIT. Wanneer u wilt terugkeren naar het vorige menu, drukt u op (TERUG).

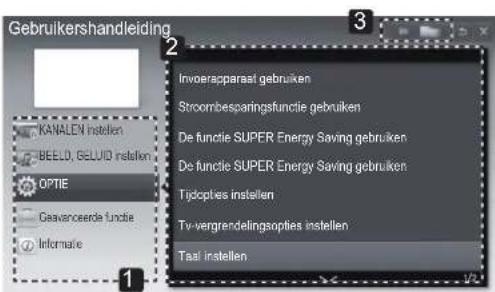

De AFSTANDBEDIENING gebruiken

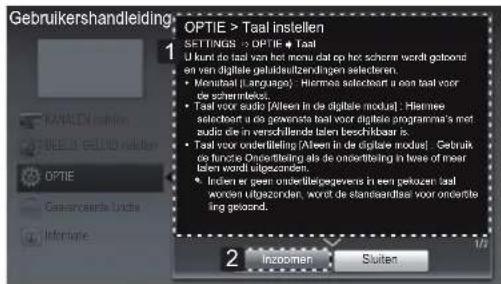

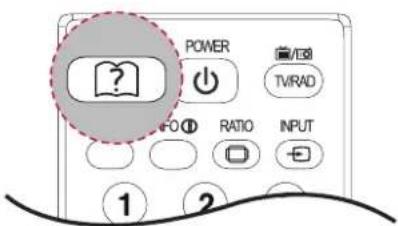

1 Druk op (Gebruikershandleiding) voor toegang tot de Gebruikershandleiding. 2 Druk op de navigatietoetsen om naar de gewenste optie te gaan en druk op OK. 3 Als u klaar bent, drukt u op EXIT. Wanneer u wilt terugkeren naar het vorige menu, drukt u op (TERUG).
Uw TV kan afwijken van de getoonde afbeelding.
1 Hier kunt u de gewenste categorie selecteren. 2 Hier kunt u het gewenste item selecteren. Met / kunt u door de pagina's bladeren. 3 Hiermee kunt u de gewenste functie in de index opzoeken.

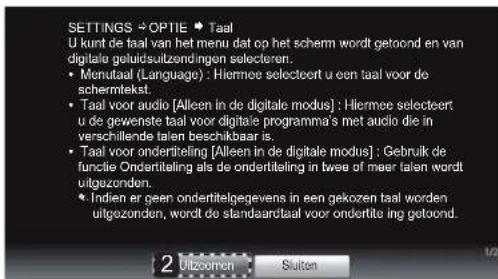

1 Toont de beschrijving van het geselecteerde menu. Met / kunt u door de pagina's bladeren. 2 Hiermee kunt u in- of uitzoomen op het scherm.
ONDERHOUD
De TV schoonmaken
Voor de beste prestaties en een langere levensduur moet u de TV regelmatig schoonmaken.
WAARSCHUWING
- Zorg er eerst voor dat het apparaat is uitgeschakeld en dat het netsnoer en alle andere kabels zijn losgekoppeld.
- Als de TV gedurende een lange tijd onbeheerd en ongebruikt blijft, trekt u de stekker van het netsnoer uit het stopcontact om mogelijke beschadiging door blikseminslag of stroompieken te voorkomen.
Scherm en frame
Veeg het oppervlak schoon met een droge en zachte doek om stof te verwijderen.
Om zwaar vuil te verwijderen, veegt u het oppervlak schoon met een zachte doek die is bevochtigd met schoon water of een verdund, zacht schoonmaakmiddel. Veeg onmiddellijk daarna droog met een schone en droge doek.
WAARSCHUWING
- Duw, veeg of sla niet met uw vingernagels of een scherp voorwerp tegen het scherm, aangezien dit kan leiden tot beeldvervorming of krassen op het scherm.
- Gebruik geen chemicaliën, zoals was, benzeen, alcohol, thinner, insecticiden, luchtverfrissers of smeermiddelen, aangezien deze de afwerklaag van het scherm kunnen beschadigen en verkleuring kunnen veroorzaken.
Behuizing en standaard
Veeg de behuizing schoon met een droge en zachte doek om stof te verwijderen.
Om zwaar vuil te verwijderen, veegt u de behuizing schoon met een zachte doek die is bevochtigd met schoon water of met water waaraan een kleine hoeveelheid zacht schoonmaakmiddel is toegevoegd.
WAARSCHUWING
- Spuit geen vloeistof op het oppervlak. Als water in de TV terechtkomt, kan dat leiden tot brand, elektrische schokken of een defect.
- Gebruik geen chemicaliën omdat hierdoor het oppervlak kan worden beschadigd.
Netsnoer
Maak regelmatig het netsnoer schoon door opgehoopt stof en vuil te verwijderen.
Inbranden van het beeld op het TV-scherm voorkomen
- Als een stilstaand beeld lang op het TV-scherm wordt weergegeven, kan het beeld inbranden en kan het scherm permanent beschadigd raken. Dit heet 'inbranden' en wordt niet gedekt door de garantie.
- Als de beeldverhouding van de TV gedurende een lange tijd is ingesteld op 4:3, kan beeldbranden optreden op het 'letterbox'-gedeelte van het scherm.
- Voorkom dat een stilstaand beeld langdurig wordt weergegeven op het TV-scherm (2 uur of langer voor een LCD-TV) om inbranden te voorkomen.
PROBLEEM OPLOSSEN
Algemeen
| Probleem Oplossing |
| De TV kan nicht worden bediend met de afstandsbediening. | • Controller de afstandsbedieningssensor op het product en probeer het opnieuw.
• Controller of zich een obstakel:tussen het product en de afstandsbediening bevindt.
• Controller de batterijen nog werken en goed zijn geplaatst(⊕aar⊕-haar⊕). |
| Er worden geen beelden en geluid weergegeven. | • Controller of het product is ingeschakeld.
• Controller of de stekker van het netsnoer in een stopcontact is gestoken.
• Controller of er wel stroom op het stopcontact staat door er een ander product op aan te sluiten. |
| De TV worden plotselinguitgeschakeld. | • Controller deinstallingen voor stroomvoorziening. De voeding kan zijn onderbroken.
• Controller of de functie Automatische slaapstand is ingeschakeld bij Tijd instellen.
• Als er geen signaal is terwijl de TV is ingeschakeld, worden de TV automatisch na 15 minutes van inactiviteituitgeschakeld. |
GEBRUIKERSHANDLEIDING
LED-LCD-TELEVISIE
Sluit een antenne, kabel-TV of kabelbox aan om TV te kunnen kijken. Let hierbij op het onderstaande. De afbeeldingen kunnen afwijken van de daadwerkelijke accessoires en een RF-kabel is optioneel. Sluit de TV met behulp van een RF-kabel (75 Ω) aan op een antenneaansluiting op de muur.
OPMERKING
- Gebruik een signalsplitter om meer dan twee TV's te gebruiken.
- Als de beeldkwaliteit slecht is, installeert u een signaalversterker om de beeldkwaliteit te verbeteren.
- Als de beeldkwaliteit slecht is met een aangesloten antenne, richt u de antenne in de juiste richting.
- Ga naar http://AntennaWeb.org/ voor meer informatie over de antenne- en kabelaansluiting.
Ελληνικά
Συνδέστε την κεραία, την καλωδιακή τηλεόραση ή το καλωδιακό κουτί για να παρακολουθήσετε τηλεόραση. Λάβετε υπόψη τα παρακάτω. Οι εικόνες ενδέχεται να μην απεικονίζουν τα κανονικά εξαρτήματα. Το καλώδιο ραδιοσυχνοτήτων (RF) είναι προαιρετικό. Συνδέστε την τηλεόραση με καλώδιο RF (75 Ω) στην υποδοχή κεραίας στον τοίχο.
ΣΗΜΕΙΩΣΗ
Xpnaiuioiote eviaoxpiotn omuoc ia xipno TEPIOOOTepw 2tnAeopaoew. Av n TIOIOTnTc EIKOvAC Evivai KaH, EYkATAOTne EvyEviaXUTOnuATC Via Tn BeAtiwn Tn TIOIOTnTc EIKoVAC. Av exetoe uovdeoei kepaia, aaaa n TIOIOTn TNG EIKOvac eva xauan, otpeve Tnv kepaia poc Tn owotn KATEuBuvon. TIA TEPIAOOTEPCE TANPOOPOC EYETIKA ME TN OUVDEON KEPaIc KAI KAWIOU, ETMOKEPTEE TNI DIEUHTBUT // AntennaWeb.org
Adapter connection
English
- Sluit de antennekabel aan op de antennepoort van de TV.
- Sluit de DC-adapterstekker aan op de voedingsingang van de TV.
- Sluit het netsnoer eerst aan op de DC-adapter en steek de stekker van het netsnoer vervolgens in het stopcontact.
WAARSCHUWING
Zorg ervoor dat u eerst DC-adapter aansluit op de TV voor u het netsnoer van de TV in een stopcontact steekt.
EAAyikα
1.Σuδδεοτe TOKαλωδio Kεραiaσ Ση Θύρα εἰδόδου Kεραiaσ Ση Θλεδραοης. 2. 2uovdeToBuaaTou TPOO0tIKOU DC aTIV UTOOoxn TPOPOOOiaC Tng tInAeopaans. 3. 2uovoeTo kaiio TpoopooiaCpiota oTo TPOOOTIKo DC KAI ETEITA
PPOZOXH
Pniv auvdeae To bua Ta ppoooiac ts nAeopaonstyn TpiCa,betaaiweite oExete auvdeoei Tny nAeopaonTO TPOPOOTKO DC.
U kurz de digitale video- en audiosignalen vanaf een extern apparaat waar de TV zenden. Sluit het externe apparaat met behulp van de HDMI-kabel aan op de TV, zoals aangegeven in de volgende afbeelding.
OPMERKING
- Gebruik een High Speed HDMI™-kabel met CEC-functie (Customer Electronics Control).
- High Speed HDMI™-kabels zijn getest op het verzenden van HD-signalen tot 1080p en hoger.
- Ondersteunde DTV-audio: MPEG, Dolby Digital.
- Ondersteunde HDMI-audio-indeling: Dolby Digital, PCM (maximaal 192 KHz, 32k/44.1k/48k/88k/96k/176k/192k; DTS niet ondersteund).
Verbind de externe apparatuur en de TV met de HDMI-kabel, zoals aangegeven in de volgende afbeelding.
OPMERKING
Gebruik een High Speed HDMI™-kabel met CEC (Consumer Electronics Control). High Speed HDMI™-kabels zijn getest op het verzenden van HD-signalen tot 1080p en hoger. Ondersteunde DTV-audio: MPEG, Dolby Digital. Ondersteunde HDMI-audio-indeling: Dolby Digital, PCM (max. 192 KHz, 32k/44.1k/48k/88k/96k/176k/192k; DTS niet ondersteund).
U kunt het digitale videosignaal vanaf een extern apparaat naar de TV zenden. Sluit het externe apparaat met behulp van de HDMI-naar-DVI-kabel aan op de TV, zoals aangegeven in de volgende afbeelding. Om het audiosignaal van het externe apparaat naar de monitor te zenden, moet u een optionele audiokabel aansluiten.
OPMERKING
- Als u geen optionele externe luidspreker gebruikt, sluit u het externe apparaat door middel van de optionele audiokabel aan op de TV.
Verbind de externe apparatuur en de TV met de HDMI-naar-DVI-kabel, zoals aangegeven in de volgende afbeelding. Voor de overdracht van geluid, sluit een optionele audiokabel aan.
OPMERKING
Bij het opnieuw plaatsen van het binnenwerk, monteer het binnenwerk in de behuizing en het deksel van het binnenwerk.

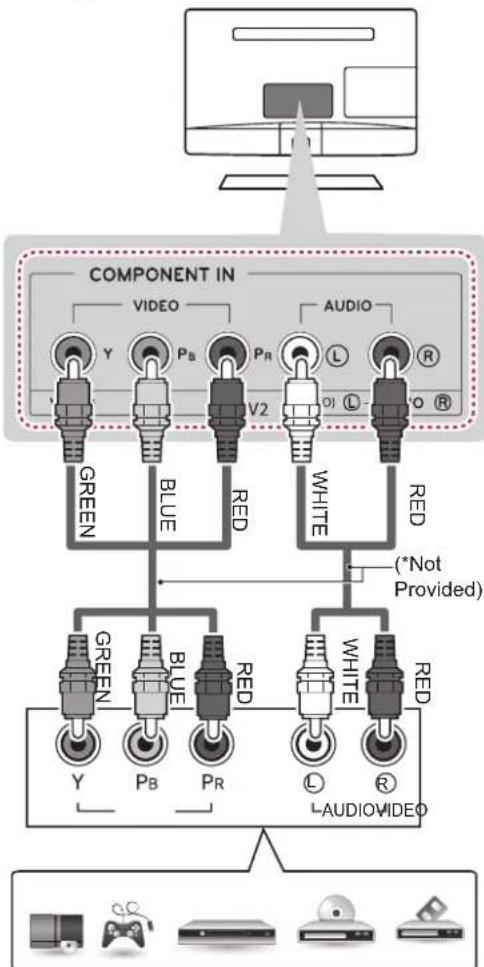

Componentaansluiting DVD / Blu-Ray / HD Cable Box / HD STB / Gaming-apparaat
U kunt de analoge video- en audiosignalen vanaf een extern apparaat naar de TV zenden. Sluit het externe apparaat met behulp van de componentkabel aan op de TV, zoals aangegeven in de volgende afbeelding. Om beelden volgens progressieve scan te kunnen weergeven, dient u de componentkabel te gebruiken.
OPMERKING
- Als kabels onjuist zijn aangesloten, kan het beeld worden weergegeven in zwart-wit of met vervormde kleuren.
- Controleer of de kleuren van de kabel overeenkomen met die van de aansluiting.
Metabiéi ta avaloyiká Μημata Eikovac kai nxou aio mia eEgTepiKn oukeun otny tnEopaon. Uvdeote nTv EeTepiKn oukeun kai tvn tnEopaon μe to kalwoio Component, oTWC qavetai OTN Tnapakatw Eikova. Γι nTv pOboλn Eikovwν μe TPOOOeUNk σapωπ, xρσομoTOIOATE to kalwoio Component.
OPMERKING
Als de kabels niet correct zijn aangesloten, kan het beeld worden weergegeven in zwart-wit of met vervormde kleuren. Zorg ervoor dat de kabel is aangesloten op de aansluiting van de overeenkomstige kleur.

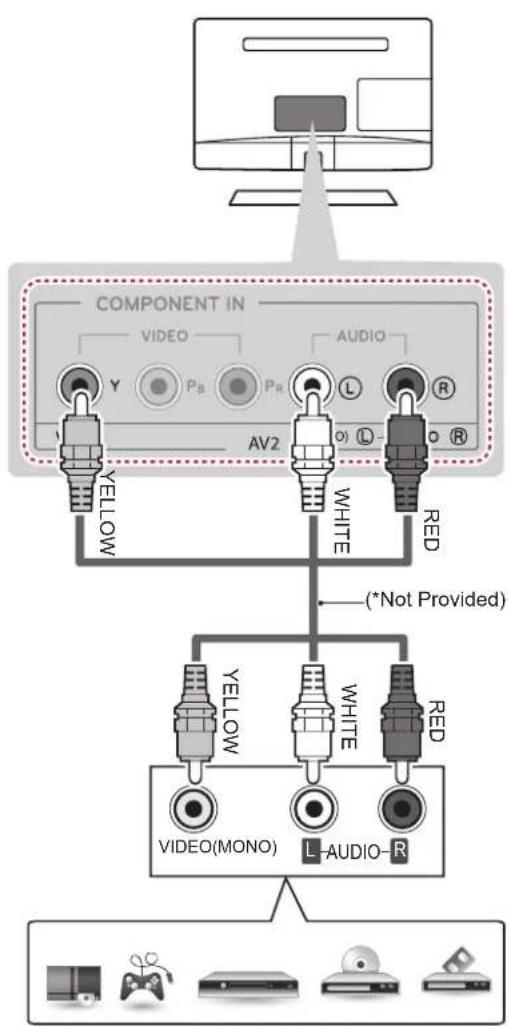

Composietaansluiting voor DVD / Blu-Ray / HD Cable Box / HD STB / Gaming device
U kunt de analoge video- en audiosignalen vanaf een extern apparaat naar de TV zenden. Sluit het externe apparaat met behulp van de composietkabel aan op de TV, zoals aangegeven in de volgende afbeelding.
OPMERKING
- Controleer of de kleuren van de kabel overeenkomen met die van de aansluiting.
Stuur de videosignalen en het geluid van de TV naar een extern apparaat. Sluit de TV en het externe apparaat aan met de Euro Scart-kabel, zoals weergegeven in de onderstaande afbeelding.
OPMERKING
Sluit de kabel aan op de TV voordat u het apparaat inschakelt.

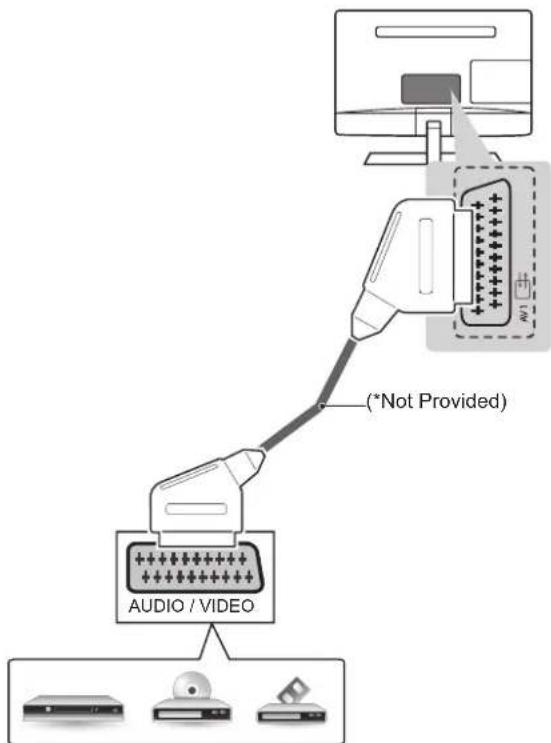

Euro Scart-verbinding voor DVD / Blu-Ray / HD Cable Box
Nederlands
Om de video- en audiosignalen vanaf een extern apparaat naar de TV te zenden, sluit u het externe apparaat met behulp van de Scart-kabel aan op de TV, zoals aangegeven in de volgende afbeelding. Om beelden volgens progressief scannen weer te geven, moet u de Scart-kabel gebruiken.
| Uitvoertype
Huidige
invoermodus | AV1
(TV Uit) |
| Digitale TV Digitale TV | |
| Analoge TV, AV Analoge TV | |
| Component/RGB | |
| HDMI | |
OPMERKING
Voor elke Scart-kabel moet het signaal zijn afgeschermd.
Nederlands
Stuur de videosignalen en het geluid van de TV naar een extern apparaat. Sluit de TV en het externe apparaat aan met de Euro Scart-kabel, zoals weergegeven in de onderstaande afbeelding. Voor een betere beeldkwaliteit gebruikt u de Euro Scart-kabel.
Om het hoofdtelefoonsignaal vanaf de TV naar een extern apparaat te zenden, sluit u de hoofdtelefoon aan op de TV, zoals aangegeven in de volgende afbeelding.
OPMERKING
- Onderdelen in het menu GELUID worden uitgeschakeld wanneer u een hoofdtelefoon aansluit. Impedantie van hoofdtelefoon: 16 Ω Maximale audio-uitvoer van hoofdtelefoon: 10 mW tot 15 mW Grootte van hoofdtelefoonaansluiting: 0,35 cm
Nederlands
Stuur het geluidssignaal van de TV naar een extern apparaat. Sluit de TV en de hoofdtelefoon aan, zoals weergegeven in de onderstaande afbeelding.
OPMERKING
De elementen van het geluidssysteem worden automatisch gegenereerd. Synthese van audio: 16 Ω. Maximaal geluidsvermogen: 10 mW tot 15 mW. Grootte van de luidsprekers: 0,35 cm.
Verbinding maken met een USB
Nederlands
Sluit een USB-opslagapparaat, zoals een USB-flashgeheugen, externe harde schijf, MP3-speler of een USB-geheugenkaartlezer, aan op de TV en open het USB-menu om diverse multimediabestanden te kunnen gebruiken.
Grieks
Sluit het USB-opslagapparaat aan (bijv. USB-flashstation, externe harde schijf, MP3-speler of USB-randapparatuur) op de poort. Zorg ervoor dat het USB-apparaat correct is aangesloten op de juiste poort.
Bekijk gecodeerde diensten (betaaldiensten) in de digitale TV-modus. Deze functie is niet in alle landen beschikbaar.
OPMERKING
- Controleer of de CI-module in de juiste richting in de PCMCIA-kaartsleuf is geplaatst. Indien de module niet goed is geplaatst, kan dit schade veroorzaken aan de TV en de PCMCIA-kaartsleuf.
Grieks
Napakoouhote KpuTTOypaqneves (ouvdpoountike) utnpoeiae stn aeitoupyia npiaiknc nlaopaaoc. Autn n aeitoupyia eivai diathetaiun o6aec TIG xwpeS.
OPMERKING
De kaart wordt in de PCMCIA-kaartsleuf geplaatst met de juiste oriëntatie. Als de kaart niet correct is geplaatst, kan dit schade veroorzaken aan zowel de kaart als de PCMCIA-kaartsleuf.
Sluit de TV aan op een LAN (Local Area Network) via de LAN-poort, zoals aangegeven in de volgende afbeelding, en stel de netwerkinstellingen in. Na het tot stand brengen van een fysieke verbinding is het voor een klein aantal thuisnetwerken wellicht vereist om de TV-netwerkinstellingen aan te passen. De TV zal automatisch worden verbonden met de meeste netwerken zonder enige aanpassingen. Neem voor meer informatie contact op met uw internetprovider of raadpleeg de handleiding van uw router.
WAARSCHUWING
- Verbind geen modulaire telefoonkabel met de LAN-poort.
- Omdat er verschillende verbindingsmethoden bestaan, moet u de specificaties opvolgen van uw telecomleverancier of internetprovider.
OPMERKING
[Model **LS540T]
V.K.: LAN-poort is beschikbaar. (De LAN-poort is toegevoegd ter ondersteuning van HD MHEG.) - Andere gebieden: LAN-poort is niet beschikbaar.
LET OP
Sluit geen telefoonkabel aan op de LAN-poort. Omdat er verschillende verbindingsmethoden bestaan, volg de specificaties van uw telecomleverancier of internetprovider.
OPMERKING
[Model **LS540T]

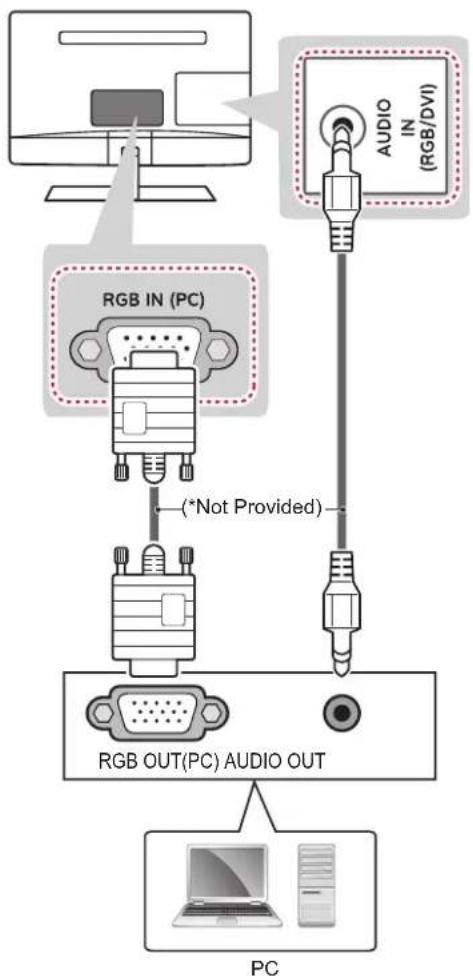

Uw TV ondersteunt de Plug & Play*-functie en beschikt over ingebouwde speakers met Infinite Surround waarmee een helder geluid met rijke diepe tonen wordt voortgebracht.
- Plug & Play: de functie waarbij een PC een apparaat herkent dat een gebruiker op de PC heeft aangesloten en ingeschakeld, zonder het apparaat te configureren of enige handelingen te verrichten.
OPMERKING
- Wij raden u aan de TV aan te sluiten door middel van een HDMI-verbinding voor de hoogste beeldkwaliteit.
- Als u geen optionele externe luidspreker gebruikt, sluit u de PC door middel van de optionele audiokabel aan op de TV.
- Als u de TV inschakelt wanneer deze koud is, kan het scherm flikkeren. Dit is normaal.
- Gebruik een interfacekabel waarvan het signaal is afgeschermd, zoals een 15-pins D-sub-signaalkabel en HDMI-naar-DVI-kabel, met een ferrietkern, waarmee wordt voldaan aan de productstandaarden.
- Er kunnen enkele rode, groene of blauwe stippen op het scherm verschijnen. Dit is normaal.
- Sluit de kabel voor signaalinvoer aan en zet deze vast door de schroeven rechtsom te draaien.
- Druk niet te lang met uw vinger op het scherm; dit kan tijdelijke vervormingseffecten op het scherm veroorzaken. Voorkom dat een stilstaand beeld lang op het scherm wordt weergegeven om inbranden van het beeld op het scherm te voorkomen. Gebruik indien mogelijk een schermbeveiliging.
OPMERKING
- Als u de HDMI-PC-modus wilt gebruiken, moet u de invoerbron instellen op PC-modus.
- De OSD (schermweergave) wordt op het scherm getoond zoals hieronder weergegeven.
» Als u het product inschakelt via HDMI-invoer. » Als u de invoer wijzigt naar HDMI-invoer.
- Als u Ja selecteert, worden de grootte en kwaliteit van het beeld voor uw PC geoptimaliseerd.
- Als u Nee selecteert, worden de grootte en de kwaliteit van het beeld voor het AV-apparaat (DVD-speler, set-top box, gaming-apparaat) geoptimaliseerd.
- Als u Boodschap niet opnieuw vertonen selecteert, wordt dit bericht pas opnieuw getoond nadat de TV is gereset. U kunt de ingestelde waarde wijzigen in SETTINGS > Invoer > Ingangslabel.
- De ingestelde waarden voor HDMI1/HDMI2 worden onafhankelijk van elkaar opgeslagen.
U kunt de digitale video- en audiosignalen vanaf uw PC naar de TV zenden. Sluit de PC met behulp van de HDMI-kabel aan op de TV, zoals aangegeven in de volgende afbeeldingen. U moet PC als invoerbron instellen om de PC via een HDMI-aansluiting op de TV aan te sluiten.
OPMERKING
- Gebruik een High Speed HDMI™-kabel.
- High Speed HDMI™-kabels zijn getest op het verzenden van HD-signalen tot 1080p en hoger.
- Als u de HDMI-PC-modus wilt gebruiken, moet u de invoerbron instellen op PC-modus.
- Ondersteunde DTV-audio: MPEG, Dolby Digital.
- Ondersteunde HDMI-audio-indeling: Dolby Digital, PCM (maximaal 192 kHz, 32k/44.1k/48k/88k/96k/176k/192k; DTS niet ondersteund.)
Verbind de computer en de monitor met de HDMI-kabel, zoals weergegeven in de onderstaande afbeelding. U moet de juiste ingangsbron selecteren om de computer met de monitor via HDMI te verbinden.
OPMERKING
Gebruik een High Speed HDMI™-kabel. High Speed HDMI™-kabels zijn getest op het verzenden van HD-signalen tot 1080p en hoger. Als u de HDMI-PC-modus wilt gebruiken, moet u de invoerbron instellen op PC-modus. Ondersteunde DTV-audio: MPEG, Dolby Digital. Ondersteunde HDMI-audio-indeling: Dolby Digital, PCM (maximaal 192 kHz, 32k/44.1k/48k/88k/96k/176k/192k; DTS niet ondersteund.)
U kunt het digitale videosignaal vanaf uw PC naar de TV zenden. Sluit de PC met behulp van de HDMI- of DVI-kabel aan op de TV, zoals aangegeven in de volgende afbeeldingen. Om het audiosignaal van het externe apparaat naar de monitor te zenden, moet u een optionele audiokabel aansluiten.
OPMERKING
- Als u de HDMI-PC-modus wilt gebruiken, stelt u de invoerbron in op PC- of DVI-modus.
- Als u geen optionele externe luidspreker gebruikt, sluit u de PC door middel van de optionele audiokabel aan op de TV.
Metabiede het analoge videosignaal van een computer naar de televisie. Verbind de computer en de televisie met de kabel van de omzetter. Als het beeld niet verschijnt, controleer dan de verbinding. Voor de overdracht van het geluidssignaal, verbind een aparte audiokabel.
OPMERKING
Als u de functie HDMI-PC wilt gebruiken, moet u de functie PC of DVI met label kiezen. Als u een optionele externe luidspreker gebruikt, verbind de computer met de televisie met de optionele audiokabel.
RGB-verbinding
U kunt het analoge videosignaal vanaf uw PC naar de TV zenden. Sluit de PC met behulp van de 15-pins D-sub-kabel aan op de TV, zoals aangegeven in de volgende afbeeldingen. Om het audiosignaal van het externe apparaat aan de monitor te zenden, moet u een optionele audiokabel aansluiten.
OPMERKING
- Als u geen optionele externe luidspreker gebruikt, sluit u de PC door middel van de optionele audiokabel aan op de TV.
Metabiede het analoge videosignaal van een computer naar de televisie. Verbind de computer en de televisie met de D-sub 15-kabel, zoals aangegeven in de volgende afbeeldingen. Voor de overdracht van het geluidssignaal, verbind een aparte audiokabel.
OPMERKING
Als u geen optionele externe luidspreker gebruikt, verbind de computer met de televisie met de optionele audiokabel.
SPECIFICATIES
22LS5400 22LS540T
