MANUAL DE USUARIO 27LS5400 LG
Lea este manual atentamente antes de utilizar la TV y consérvelo para consultarlo cuando lo necesite.
CONTENIDO
2 CONTENIDO
3 LICENCIAS
3 AVISO DE SOFTWARE DE CÓDIGO ABIERTO
4 INSTRUCCIONES DE SEGURIDAD
10 PROCEDIMIENTO DE INSTALACIÓN
10 MONTAJE Y PREPARACIÓN
10 Desembalaje 12 Piezas y botones 13 Elevación y desplazamiento de la TV 14 - Montaje en una mesa 15 - Montaje en una pared
16 VISUALIZACIÓN DE TV
16 Encendido de la TV por primera vez

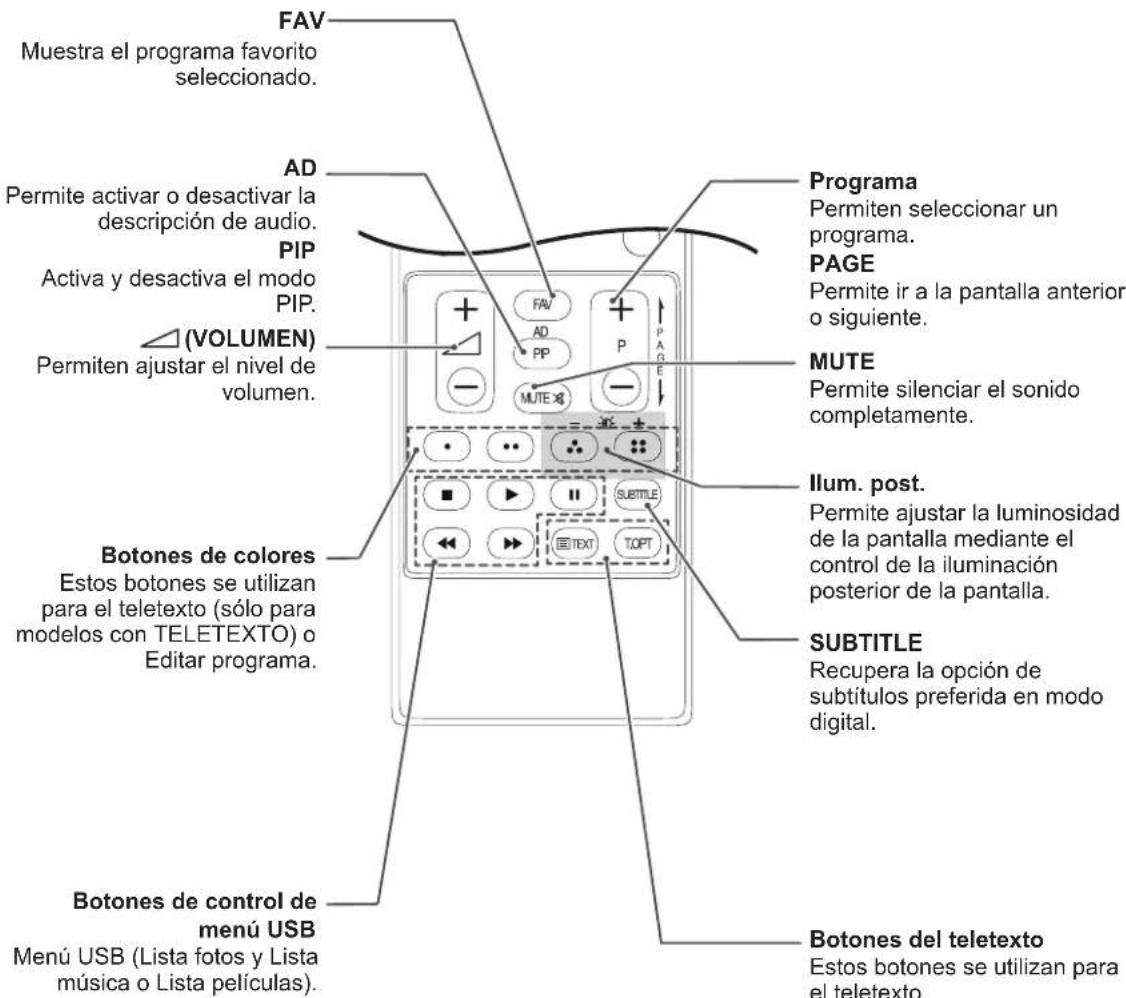

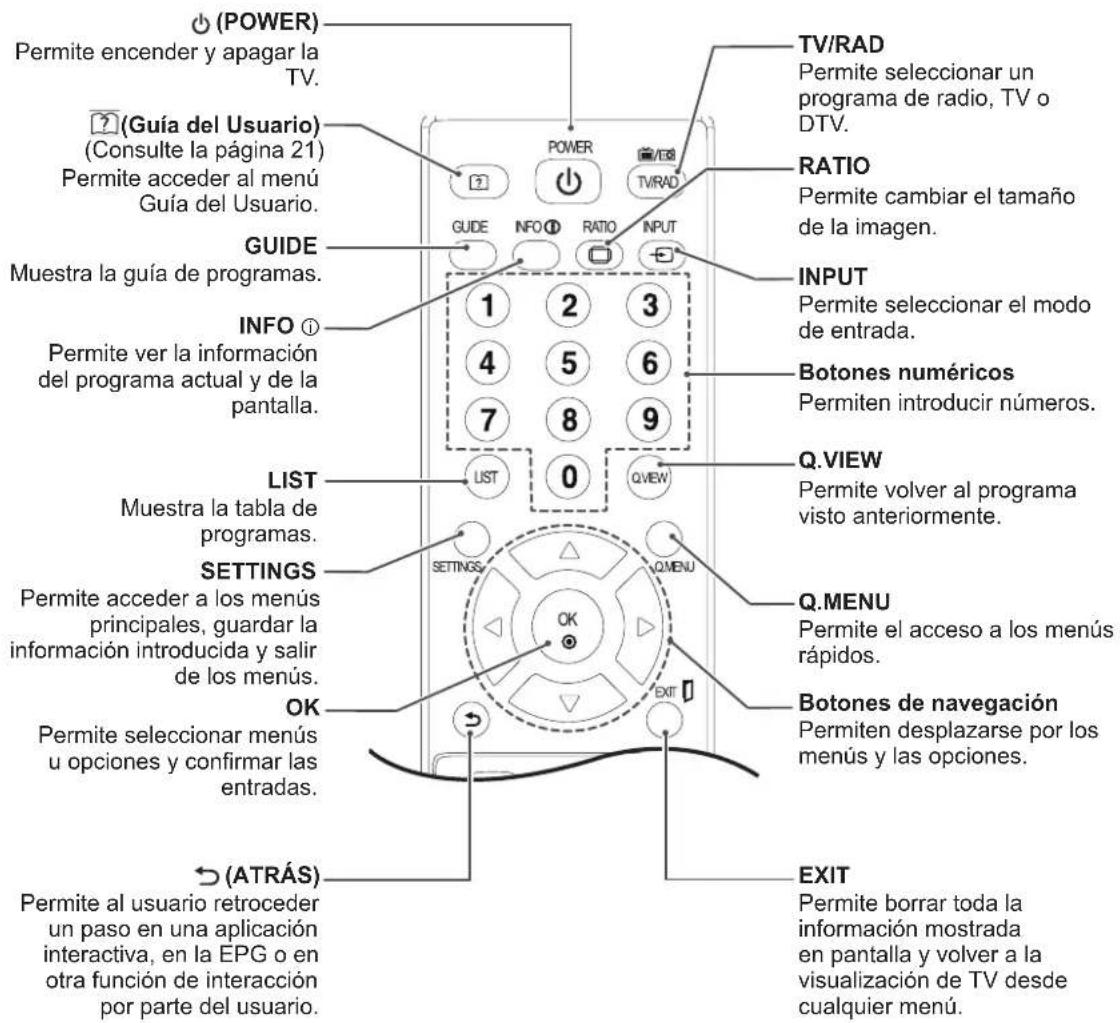

18 MANDO A DISTANCIA
20 PERSONALIZACIÓN DE LOS AJUSTES
20 Acceso a los menús principales

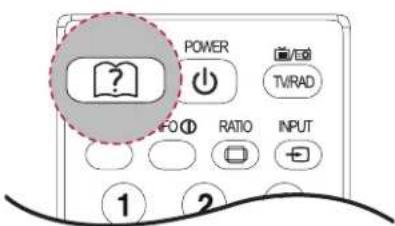

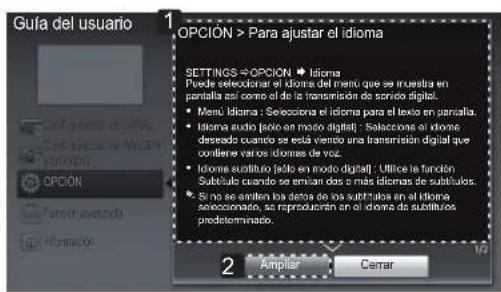

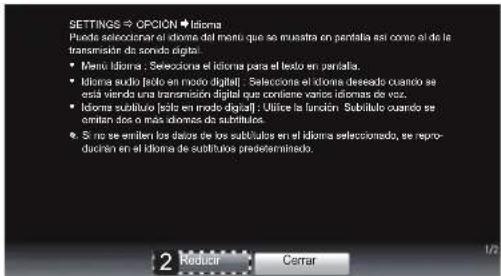

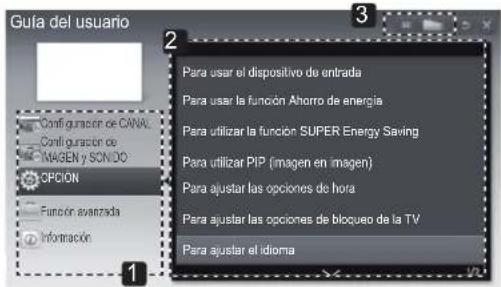

21 USO DE LA GUÍA DEL USUARIO

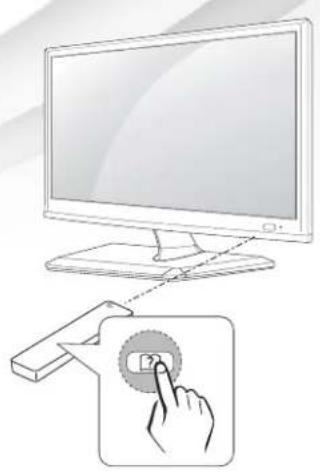

21 Permite acceder al menú Guía del Nombre. 21 - Uso de los menús de la TV 21 - Utilización del mando a distancia
22 MANTENIMIENTO
22 Limpieza de la TV 22 La pantalla y el marco 22 La carcasa y el soporte 22 Cable de alimentación
23 Cómo impedir las imágenes "quemadas" o "impresas" en la pantalla de la TV
23 SOLUCIÓN DE PROBLEMAS
23 General
ADVERTENCIA
- Si ignora los mensajes de advertencia, podrá provocar daños personales graves o incluso la muerte.
PRECAUCIÓN
- Si ignora los mensajes de precaución, podrá sufrir daños personales leves o dañar el producto.
NOTA
Las notas le ayudarán a entender y a utilizar el producto adecuadamente. Lea estas notas atentamente antes de utilizar el producto.
LICENCIAS
Las licencias admitidas pueden diferir según el modelo. Para obtener más información acerca de las licencias, visite www.lg.com.
Fabricado bajo licencia de Dolby Laboratories. Dolby y el símbolo de la doble D son marcas comerciales de Dolby Laboratories.
HDMI, el logotipo HDMI y High-Definition Multimedia Interface son marcas comerciales o marcas registradas de HDMI Licensing LLC.
ACERCA DE DIVX VIDEO: DivX® es un tipo de video digital creado por DivX, LLC, empresa subsidiaria de Rovi Corporation. Este dispositivo cuenta con la certificación oficial DivX Certified® para reproducir video DivX. Visite divx.com para obtener más información y herramientas de software para convertir sus archivos a video DivX.
ACERCA DE DIVX VIDEO-ON-DEMAND: este dispositivo DivX Certified® debe registrarse para poder reproducir películas DivX Video-on-Demand (VOD) compradas. Para obtener el número de registro, localice la sección DivX VOD en el menú de configuración del dispositivo. Visite vod.divx.com para obtener más información sobre cómo realizar el registro.
DivX®, DivX Certified® y los logotipos asociados son marcas comerciales de Rovi Corporation o sus empresas filiales y se utilizan con licencia.
Protegido por una o más de las siguientes patentes de los EE.UU.: 7,295,673; 7,460,668; 7,515,710; 7,519,274
AVISO DE SOFTWARE DE CÓDIGO ABIERTO
Para obtener el código fuente correspondiente a GPL, LGPL, MPL y otras licencias de código abierto que contiene este producto, visite http://opensource.lge.com.
Además del código fuente, puede descargar las condiciones de las licencias, exención de responsabilidad de la garantía y avisos de copyright.
LG Electronics también le proporcionará el código abierto en CD-ROM por un importe que cubre los gastos de su distribución (como el soporte, el envío y la manipulación) previa solicitud por correo electrónico a opensource@lge.com. Esta oferta es válida durante tres (3) años a partir de la fecha de adquisición del producto.
INSTRUCCIONES DE SEGURIDAD
Lea detenidamente estas instrucciones de seguridad antes de utilizar el producto.
ADVERTENCIA
- No coloque la TV ni el mando a distancia en los siguientes entornos:
» Una ubicación expuesta a luz solar directa » Un área con mucha humedad, como un cuarto de baño » Cerca de cualquier fuente de calor, como hornos u otros dispositivos que emitan calor » Cerca de la encimera de la cocina o de un humidificador, donde puede estar expuesta a vapor o aceite » Un área expuesta a la lluvia o al viento » Cerca de recipientes que contengan agua, como floreros
De lo contrario, podrían producirse incendios, descargas eléctricas, averías o deformaciones en el producto.
- No coloque el producto donde pueda verse expuesto al polvo.
Esto supone un riesgo de incendio.
- El enchufe de la toma de corriente es el dispositivo de desconexión. Debe poder acceder en todo momento a dicho enchufe.
- No toque el enchufe de alimentación con las manos húmedas. Si las clavijas están húmedas o cubiertas de polvo, séquelas o límpielas.
Si hay un exceso de humedad, podría sufrir una descarga.
- Asegúrese de conectar el cable de alimentación a una toma de corriente con toma de tierra. (Excepto para dispositivos sin toma a tierra).
Podría electrocutarse o sufrir daños personales.
- Asegúrese de enchufar el cable de alimentación hasta el final.
Si el cable de alimentación no está completamente conectado, puede provocar un incendio.
- Asegúrese de que el cable de alimentación no entra en contacto con objetos calientes, como una estufa.
Esto puede suponer un riesgo de incendio o de descarga eléctrica.
- No coloque objetos pesados, ni el propio producto, sobre los cables de alimentación.
De lo contrario, podría provocar incendios o descargas eléctricas.
- Pliegue el cable de antena que conecta la TV con la antena externa del edificio para evitar que se moje con la lluvia.
El agua podría dañar el interior del producto y podrían producirse descargas eléctricas.
- Cuando monte la TV en la pared, asegúrese de no hacerlo dejando los cables de señal y de alimentación colgando por la parte trasera.
Podría causar un incendio o producir una descarga eléctrica.
| ·No enchufe demasiados dispositivos electricos a una misma toma de alimentación electrónica multiple.
De lo contrario, podría producirse un incendio por excesso de calentimiento. |
| ·No golpee ni deje caer el producto cuando lo conecta a dispositivos externos.
De lo contrario, podría producirse lesiones personales o daños en el producto. |
| ·Mantenga el embalaje de vinilo o de material aisliente lejos del alcance de los niños.
El material aisliente es nocivo si se ingiere. En caso de ingestión por error, provoque el vomit del paciente y acuda al hospital más cercano. El embalaje de vinilo también puede provocar asfixia. Manténgalo fuera del alcance de los niños. |
| ·No permitta que los niños se suban ni se agarren a la TV.
De lo contrario, la TV podrá caerse y occasionar daños personales. |
| ·Deseche adecuadamente las pilas usadas para evitar que los niños las ingieran.
En caso de que este suceda, consulte con un Médico inmediamente. |
| ·No introduzca materiales conductores (como una varilla de metal) en un extremo del cable de alimentación cuando el(other extremo está enchufado a la toma de corrente de pared. Tampoco toque el cable de alimentación una vez enchufado a la toma de corrente.
Podría electrocutarse.
(En función del modelo) |
| ·No coloque ni almacene sustancias inflamables cerca del producto.
Una Manipulación imprudente de estas sustancias podrá provocar una explosión o un incendio. |
| ·No introduzca objetos metalicos (como monedas, horquillas, varillas o alambres) ni inflamables (como papel o cerillas) bajo del producto. Debe prestarse una atencion especiala a los niños.
Pueden produirse descargas electricas, incendios o daños personales. Si se introduce un objeto extraño en el producto, desconnecte el cable de alimentación y póngase en contacto con el centro de atencion al cliente. |
| ·No pulverice agua sobre el producto ni frote con ninguna sustancia inflamable (como disolvente o benceno). Puede causar un incendio o una descarga electrica. |
| ·No deje que el producto sufra impactos o que caigan objetos sobre el o sobre la噎.
Podría electrocutarse y el producto podrá sufrir daños. |
| ·No toque el producto o la antenna durante una tormenta electrica.
Podría electrocutarse. |
| ·No toque la toma de corriente cuando se produzca una fuga de gas. Abra lasVentanas y ventilie la habitación.
Una chispa podrá provocar un incendio o causarle quemaduras. |
| ·No desmonte, repare ni modifique el producto según su criterio.
Puede causar un incendio o una descarga electrica.
Póngase en contacto con el centro de atencion al cliente paraequalquier
comprobación, calibración o reparación. |
| ·Si occurs algo de lo indicado a continuación,desenchufe inmediamente el
producto y pángase en contacto con su centro de servicios local.
»El producto ha sufrido un impacto
»Se ha dañado el producto
»Se han introducido objetos extraños en el producto
»El producto emitió humo o un olor extraño
Este所提供provocar incendios o descargas electricas. |
| ·Si noiene previsto utiliser el producto durante mucho tiempo,desenchufe el cable
de alimentación.
La acumulación de polvo pueda provocar incendios,mientras que el deterioro del
revestimiento aislante pueda provocar fugas electricas,descargas o incendios. |
| ·El aparato noDebte quedar expuesto a goteras ni salpicaduras.Tampocodeferá
colocar encima objetos con contenido liquido, como floreros. |
PRECAUCIÓN
- Instale el producto en un lugar alejado de ondas de radio.
- Entre la antena exterior y las líneas de alimentación debe dejarse una distancia suficiente como para evitar que se entren en contacto, incluso en caso de caída de la antena.
Podría producirse una descarga eléctrica.
- No instale el producto en lugares como un estante poco estable o una superficie inclinada. Evite también los lugares donde haya vibraciones o en los que no se pueda sostener totalmente.
De lo contrario, el producto podría caerse o darse la vuelta, lo cual podría producir daños personales o daños en el producto.

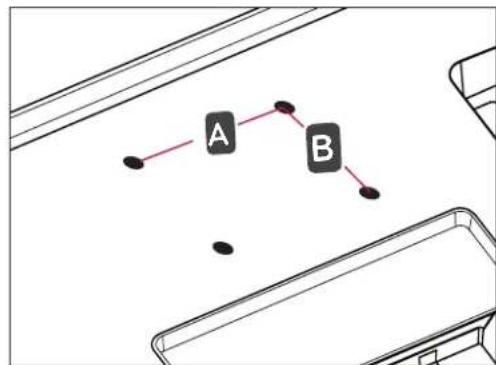

- Si tiene intención de montar el producto en la pared, fije la interfaz de montaje estándar VESA (piezas OPCIONALES) a la parte posterior del producto. Cuando instale el equipo de forma que vaya a utilizar el soporte de pared (piezas OPCIONALES), fíjelo cuidadosamente para que no se caiga.
- Utilice únicamente los elementos adjuntos/accesorios suministrados por el fabricante.
- Cuando instale la antena, consulte con un técnico calificado.
De lo contrario, corre riesgo de incendio o de descarga eléctrica.
- Le recomendamos que mantenga una distancia de 2 a 7 veces la longitud diagonal de la pantalla cuando vea la TV.
Si ve la TV durante un largo periodo de tiempo, es posible que vea borroso.
- Utilice solamente el tipo especificado de pila.
De lo contrario, podrían producirse daños en el mando a distancia.
- No mezcle pilas nuevas y antiguas.
De lo contrario, podrían sobrecalentarse las pilas y presentar fugas.
- Asegúrese de que no hay objetos entre el mando a distancia y el sensor.
- La señal del mando a distancia puede verse afectada por la luz del sol u otra luz fuerte. En este caso, oscurezca la habitación.
- Cuando conecte dispositivos externos como videoconsolas, asegúrese de que los cables que se conectan sean lo suficientemente largos.
De lo contrario, el producto podrá darse la vuelta, lo cual podría producir daños personales o daños en el producto.
| ·No encienda ni apague el producto enchufando y desenchufando la clavija a la toma de pared. (No utilise la clavija para como un interruptor). Puede provocar un fallo mecánico o una descarga electrónica. |
| · Siga las instrucciones de instalación que se indicate a continuación paraatar que el producto se sobrecaliente. » La distancia entre el producto y la pared ha de ser de al menos 10 cm. » No instale el producto en un lugar sin ventilación (p. ej., en un estante o en un armario). » No instale el producto en una alfombra o un cojín. » Asegürese de que la rejilla de ventilación no está bloqueada por manteles o cortinas. De lo contrario, se pueda producir incendios. |
| · Procure no tocar las aberturas de ventilación cuando la TV haya estado functioningando durante largos periodos de tiempo, ya que pueda calentarse. Este no afecta el funciona bajo el rendimiento del producto. |
| · Revise periodically el cable del aparato, y si su aspecto indica daños o deterioriro, desenchúfelo, deje de utiliser y haga que un professionnel de servicios autorizzato lo sustituya por una pieza de repuesto identica. |
| · Evite que el polvo se acumule en las clavijas del enchufe de alimentación o en la toma. Estupone un riesgo de incendio. |
| · Proteja el cable de alimentación de un mal uso fisico o mecánico: no lo retuerza, no lo doble ni lo punce y evite que se cierra ninguna puerta sobre el. No carne sobre el cable. Preste especial atencion a los enchufes, las tomas de pared y el punto de salute del cable en el aparato. |
| · No presione el panel con fuerza usingla mano ni ningún objecto aflido como un clavo, lápiz o bolígrafo, ni tampoco lo raye. |
| · Evite tocar la planta o colocar los dedos sobre ella durante un tiempo prolongado. Si lo hace, podria provocar una distorsión temporal en la planta. |
| · Cuando limpie el producto y sus componentes, desconnecte la corriente primero y limpie lo con un pañosuave. Una fuerza excessiva podría producir arañazos o decoloración. No pulverice agua ni limpie el producto con un pañohúmedo. No有用的nevernie nevernia limpiacristales, productos industriales o para vehículos, abrasivos o cera, benceno, alcohol, etc., ya que pueda darre el producto y el panel. De lo contrario, podr汕 producirse incendios, descargas electricas o daños en el producto (deformación, corrosión o roturas). |
| · Siempre que la unidad está connectada a la toma de corriente, no está desconnectada de la fuente de alimentación awhile el INTERRUPTOR de la unidad está apagado. |
| · Cuando desconnecte el cable, agárrelo por el enchufe y desenchúfelo. Si los cables que se encontrartran en el interior del cordón alimentación se desconectan, pueda producirse un incendio. |
| · Cuando最新的 el producto, asegürese de apagarlo primo. A continuación, desenchufe los cables de alimentación, los cables de antenna y los demás cables de conexión. Puede que el equipo de la TV o el cable de alimentación estén dañados, lo que pueda provocar un incendio o una descarga electrónica. |
| Dado el elevado peso del producto, muévalo o desembáeleo siempre con la ayuda de alguien.
De lo contrario, se pueda producir daños personales. |
| Póngase en contacto con el centro de atencion al cliente para limpiar las piezas internas del producto una vez al año.
El polvo acumulado podría producir un fallo mecánico. |
| Solicitueomialquier reparación necesaria al personalrialficado. Las reparaciones son necessarias cuando el aparato sufle综合素质 de daños, como daños en el cable de alimentación o el enchufe,VERTID de liquidos o caía de objetivos sobre el aparato, exposión del aparato a la lluvia o la humedad, o cuando no funciona con normalidad o ha sufrido una caía. |
| Si toca el producto y está frío, podría producirse unlittle «parpadeo»al encenderlo. Esto es normal; el producto no Tiene ningún problema. |
| El panel es un producto de de alta technología con una resoluciones de dos a seiis millones de pixeles. Puede que vea pequeiros+puntos negros o+puntos de colores brillantes (rojo, azul o verde) de 1 ppm en el panel. Este no significa que haya una avería y no afecta al rendimiento ni a la fiabilidad del producto.
Este fenómeno también ocurre en productos de other fabricantes y no está sujeto a Cambios ni reembolsos. |
| Podría ver una luminosidad y un color differentes en el panel según suposition de visualización (izquierda/derecha/arriba/abajo).
Este fenómeno ocurre debido a las propias caractécticas del panel. No está relacionado con el rendimiento del producto y no es una avería. |
| Si visualiza una imagen conglomerada (p. ej., el logotipo del canal de emisión, una escena de un videojuego) durante un largo periodo de tiempo la pantalla podria dañarse, locial haría que la imagen quodase impresa, lo que se conoce como adherencia de imgenes. La garantía no cubre la adherencia de imgenes en el producto.
Evite que se muestrea imagen fija en la pantalla de la television durante un tiempo prolongado (2 o más horas en pantallas LCD, 1 hora o más para TV de plasma).
Además, si se ve la TV en formato 4:3 durante mucho tiempo, se peut producir adherencia de imagen en los bordes del panel.
Este fenómeno también ocurre en productos de other fabricantes y no está sujeto a cambios ni reembolsos. |
| Sonido generado
"Cruzido":el sonido que se produce cuando se ve o cuando se apaga la TV estágayrado por la contraeción t érmica del plácico debleido a la temperatura y a la humedad. Este ruido es común en los productos para los que se requiere deformación t érmica. Zumbido del circuito t'électrico/panel: un circuito de conmutación de alta velocidad, que suministra una grancantidad de energia para hacerFuncionalan un producto, genera un ruido de nivel bajo. Varía según el producto.
Este sonido generado no afecta al rendimiento ni a la fiabilidad del producto. |
PROCEDIMIENTO DE INSTALACIÓN
1. Abra el paquete y asegúrese de que incluye todos los accesorios. 2. Coloque el soporte en la TV. 3. Conecte un dispositivo externo a la TV.
NOTA
- La imagen visualizada puede diferir de su TV.
- Es posible que el menú en pantalla (OSD) de la TV no coincida exactamente con el de las imágenes incluidas en este manual.
- Los menús y las opciones disponibles pueden diferir según la fuente de entrada o el modelo de producto que emplee.
- Puede que en el futuro se incorporen nuevas unidades a esta TV.
MONTAJE Y PREPARACIÓN
Desembalaje
Compruebe si se incluyen los siguientes elementos con el producto. Si falta algún accesorio, póngase en contacto con el distribuidor local en el que adquirió el producto. Las ilustraciones que aparecen en este manual pueden diferir con respecto al producto y los accesorios reales.
NOTA
- Los accesorios proporcionados con el producto pueden variar en función del modelo.
- Las especificaciones del producto o el contenido de este manual pueden modificarse sin previo aviso para la actualización de las funciones del producto.
PRECAUCIÓN
- No utilice elementos falsificados con el fin de poder garantizar la seguridad y la vida útil del producto.
- Ningún daño o lesión física causados por el uso de elementos falsificados está cubierto por la garantía.
NOTA
- Los elementos proporcionados con el producto pueden variar en función del modelo.
- Las especificaciones del producto o el contenido de este manual pueden cambiar sin previo aviso para la actualización de las funciones del producto.
- Para obtener una conexión óptima, los cables HDMI y los dispositivos USB deben tener biseles de menos de 10 mm de grosor y 18 mm de ancho. Utilice un cable de extensión compatible con USB 2.0 si el cable USB o la memoria USB no son válidos para el puerto USB de su TV.
Tornillos de montaje 2 EA (Solo los modelos 27LS54**)
Cable de alimentación
Adaptador AC/DC
Abrazadera
(Consulte la página A-5)
Cuerpo del soporte (Sólo los modelos 22LS54**)
Cuerpo del soporte (Sólo los modelos 27LS54**)
(Consulte las páginas A-3, A-4, A-6)
| Botón táctil Descripción |
| V^A | Permiten desplazarse por los programas almacenados. |
| - + | Permiten ajustar el niveau de volumen. |
| OK Permite selecciónar laOptionala resultada del menú o confirmar una entrada. |
| SETTINGS | Permitte acceder a los menús principales o guardar la información introducida y salir de los menús. |
| INPUT Permite cambio la fuente de entrada. |
| / / I | Permitte encender y apagar el aparato. |
NOTA
Todos los botones son táctiles y funcionan con el tacto del dedo.
Elevación y desplazamiento de la TV
Antes de levantar o mover la TV, lea la información siguiente para evitar arañar o dañar la TV y transportarla de manera segura, independientemente del tipo y tamaño de que se trate.
PRECAUCIÓN
Evite tocar la pantalla en todo momento, ya que podría dañar la pantalla o algunos de los píxeles usados para crear imágenes.
- Se recomienda mover la TV en el interior de la caja o envuelta en su material de embalaje original.
- Antes de levantar o mover la TV, desenchufe el cable de alimentación y los demás cables.

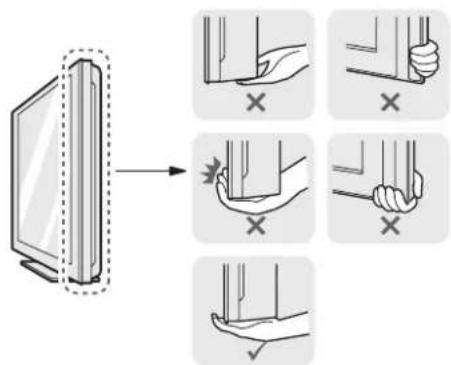

- Sujete con firmeza la parte superior e inferior del marco de la TV. Asegúrese de no sujetar la TV por la zona transparente, la zona del altavoz o la zona de la rejilla del altavoz.
- Al sostener la TV, la pantalla debe orientarse hacia el lado contrario al que se encuentra usted para evitar arañarla.
- Al transportar la TV, no la exponga a sacudidas ni a vibraciones excesivas.
- Cuando transporte la TV, manténgala en vertical, nunca la gire hacia uno de sus lados ni la incline hacia la izquierda o la derecha.

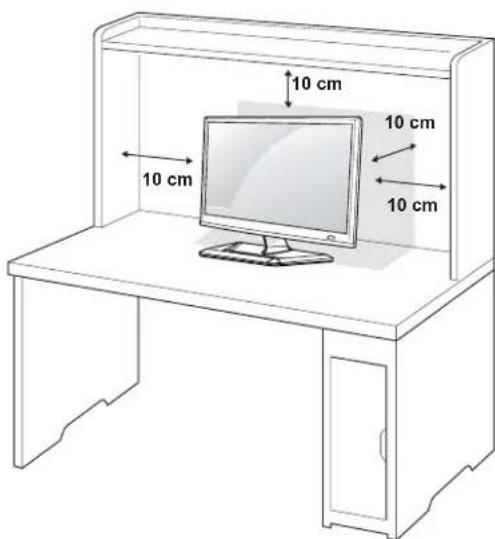

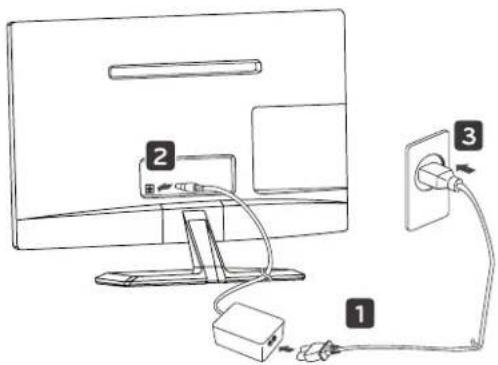

Montaje en una mesa
1. Levante la TV e inclínela hasta la posición vertical sobre una mesa.

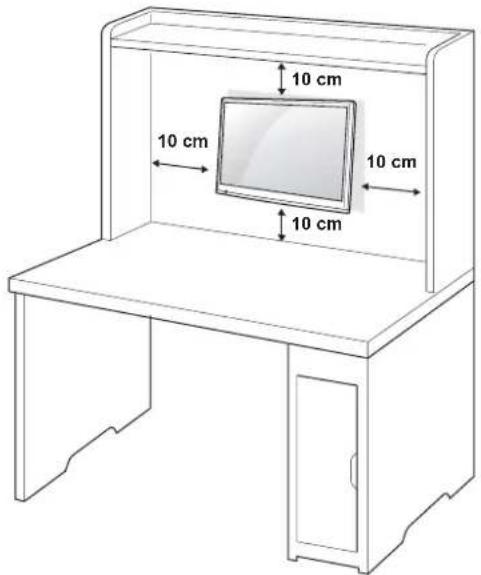

Deje un espacio de 10 cm (como mínimo) con respecto a la pared para permitir una ventilación adecuada.
2. Conecte el adaptador CA/CC y el cable de alimentación a una toma de pared.
PRECAUCIÓN
No coloque la TV sobre fuentes de calor, ya que esto podría provocar un incendio u otros daños.
ADVERTENCIA
- Para ajustar el ángulo de la pantalla, no sujete la parte inferior de la TV como se muestra en la ilustración, porque podría hacerse daño en los dedos.
PRECAUCIÓN
En primer lugar, desenchufe el cable de alimentación y, luego, mueva o instale la TV. De lo contrario, podría producirse una descarga eléctrica.
NOTA
Incline la TV de +20 a -5 grados hacia delante o hacia atrás para ajustar el ángulo de la TV según su perspectiva.
Montaje en una pared
Para permitir una ventilación adecuada, deje un espacio de 10 cm a cada lado y con respecto a la pared. Su distribuidor puede proporcionarle instrucciones de instalación detalladas. Consulte la guía de instalación y configuración del soporte de montaje en pared con inclinación.
Si tiene intención de montar la TV en la pared, fije el accesorio de montaje en pared (piezas opcionales) a la parte posterior de la TV. Si instala la TV mediante el accesorio de montaje en pared (piezas opcionales), fíjela con cuidado para que no se caiga.
- Utilice tornillos y un soporte de montaje en pared conformes al estándar VESA. 2 Si los tornillos son más largos, la TV podrá sufrir daños internos. 3 Si no utiliza los tornillos adecuados, el producto puede resultar dañado y caer de la posición de montaje. Si así fuera, LG Electronics no será responsable de los daños. 4 Respete siempre el estándar VESA en cuanto a las dimensiones del accesorio de montaje de tornillos y las especificaciones de los tornillos de montaje. 5 Utilice el estándar VESA como se indica a continuación.
784,8 mm y valores inferiores Grosor de la almohadilla de montaje en pared: 2,6 mm Tornillos: Φ 4,0 mm x 0,7 mm de paso x 10 mm de longitud 787,4 mm y valores superiores * Utilice una almohadilla de montaje en pared y tornillos que cumplan el estándar VESA.
| VESA (A x B) | 100 x 100 |
| Tornillo estándar | M4 |
| Número de tornillos | 4 |
| Soporte de montaje en pared (optional) | RW120 |
VESA(AxB)
PRECAUCIÓN
- En primer lugar, desenchufe el cable de alimentación y, luego, mueva o instale la TV. De lo contrario, podría producirse una descarga eléctrica.
- Si instala la TV en un techo o una pared inclinada, puede caerse y producir lesiones físicas graves.
- Utilice un soporte de montaje en pared autorizado por LG y póngase en contacto con el distribuidor local o con personal calificado.
- No apriete los tornillos en exceso, ya que esto podría ocasionar daños a la TV y anular la garantía.
- Utilice tornillos y soportes de montaje en pared que cumplan con el estándar VESA. La garantía no cubre los daños ni lesiones físicas causados por el mal uso o por emplear un accesorio inadecuado.
NOTA
- Utilice los tornillos que se enumeran en las especificaciones del estándar VESA.
- El kit de montaje en pared incluye un manual de instalación y las piezas necesarias.
- El soporte de montaje en pared es opcional. Puede solicitar accesorios adicionales a su distribuidor local.
- La longitud de los tornillos puede diferir según el soporte de montaje en pared. Asegúrese de emplear la longitud adecuada.
- Para obtener más información, consulte las instrucciones incluidas con el soporte de montaje en pared.
VISUALIZACIÓN DE TV
Encendido de la TV por primera vez
Al tener acceso a la TV por primera vez, aparece la pantalla de configuración inicial. Seleccione un idioma y personalice los ajustes básicos.
1 Conecte el cable de alimentación en una toma de pared. 2 Pulse en la TV o el botón de encendido en el mando a distancia para encender la TV. La luz de standby se apaga.
NOTA
Cuando la TV está en modo de ahorro de energía, la luz de standby cambia a ámbar.
3 Al acceder a la TV por primera vez, aparece la pantalla de configuración inicial.
NOTA
Si no utiliza la TV durante 40 segundos cuando aparezca el menú de configuración de pantalla, el menú desaparecerá.
4 Siga las instrucciones que aparecen en la pantalla para personalizar la TV según sus preferencias.
Idioma
Configuración de modo
Indicador de encendido
País
Zona horaria
Configuración de red
Fijar clave
Sintonización automática
Selección del idioma de la pantalla.
Permite seleccionar Uso en casa para el entorno doméstico.
Permite seleccionar la Luz de Standby.
Si selecciona Conectado, se enciende la Luz de Standby del panel frontal cuando la TV se apaga.
Permite seleccionar el país en cuestión.
Permite seleccionar la zona horaria y el horario de verano.
(Cuando se selecciona Rusia como País)
(Si hay un puerto LAN) Permite seleccionar la configuración de red que se muestra. (Modelo **LS540T (Sólo en Reino Unido))
Permite definir la contraseña.
(Cuando se selecciona Francia/Italia como países)
Permite ver los programas disponibles y guardarlos automáticamente.
NOTA
- En aquellos países sin estándares de emisión de DTV confirmados, algunas de las características de la televisión digital podrían no funcionar, según el entorno de emisión digital. Si se selecciona Francia en País, la contraseña inicial no será '0', '0', '0', '0' sino '1', '2', '3', '4'
- Para obtener las imágenes con la mayor calidad en el entorno doméstico, seleccione el modo Uso en casa.
- El modo Demo Tienda está indicado para un entorno comercial.
- Si selecciona el modo Demo Tienda, los ajustes previamente personalizados se cambiarán por los ajustes predeterminados del modo Demo Tienda en dos horas.
5 Cuando termine de realizar la configuración básica, pulse OK.
NOTA
Si no completa la configuración inicial, esta pantalla aparecerá siempre que encienda la TV.
6 Para apagar la TV, pulse en la TV.
La Luz de Standby se enciende.
PRECAUCIÓN
Desconecte el cable de alimentación de la toma de corriente cuando no vaya a utilizar la TV durante un período prolongado de tiempo.
NOTA
- Internacionalmente, el general de la responsabilidad de control de la operación de la planta y de la operación de la planta.
- El general de la responsabilidad de control de la planta y de la operación de la planta.
- El general de la responsabilidad de control de la planta y de la operación de la planta.
MANDO A DISTANCIA
22LS5400 27LS5400 22LS540T 27LS540T
Las descripciones que aparecen en este manual se basan en los botones del mando a distancia. Lea este manual con detenimiento y utilice la TV correctamente. Para cambiar las pilas, abra la tapa del compartimento, sustitúyalas (AAA de 1,5 V) haciendo coincidir los polos de acuerdo con la etiqueta del interior del compartimento y vuelva a colocar la tapa.
Para quitar las pilas, realice el proceso de instalación en orden inverso.
PRECAUCIÓN
No mezcle pilas antiguas y nuevas, ya que esto podría dañar el mando a distancia.
Asegúrese de apuntar con el mando a distancia al sensor correspondiente de la TV.
NOTA
En el canal MHEG no se puede avanzar posterior con el botón amarillo o azul.
PERSONALIZACIÓN DE LOS AJUSTES
Acceso a los ajustes principales
Para volver al menú anterior, pulse (ATRÁS).
IMAGEN
Permite ajustar el tiempo, la calidad o el efecto de la imagen.
AUDIO
Permite ajustar la calidad, el efecto o el nivel de volumen del sonido.
CONFIGURAR
Permite configurar y editar programas.
HORA
Permite ajustar la hora, la fecha o la función de temporizador.
CERRAR
Permite bloquear o desbloquear canales y programas.
OPCIÓN
Permite personalizar la configuración general.
ENTRADA
Permite ver las fuentes de entrada con sus etiquetas.
ROJO
Configura la red. (Modelo **LS540T (Sólo en Reino Unido))
MIS MEDIOS
Uso de las aplicaciones multimedia integradas.
- Pulse el botón ROJO para acceder a los nombres de Asistencia al cliente.
- Pulse el botón VERDE para acceder a los menús de FAQ.
Pulse OK para definir ajuste de programa.
Asistencia al cliente
Permite usar la característica de Asistencia al cliente.
- Act. Software
- Prueba de imagen
- Prueba de sonido
- Prueba de señal Inform. producto/servicio
- Prueba de red (Modelo **LS540T (Sólo en Reino Unido))
- Guía del usuario
Preguntas frecuentes
Muestra respuestas a preguntas frecuentes sobre la visualización de TV y establece los menús relacionados.
USO DE LA GUÍA DEL USUARIO
Permite acceder al menú. • La imagen visualizada puede diferir de su TV. Guía del usuario.
1 Pulse SETTINGS para acceder a los menús principales. 2 Pulse el botón ROJO para acceder a los menús de Asistencia al cliente. 3 Pulse los botones de navegación para desplazarse hasta Guía del usuario y pulse OK. 4 Pulse los botones de navegación para desplazarse hasta la opción que desee y pulse OK. 5 Cuando haya finalizado, pulse EXIT. Para volver al menú anterior, pulse (ATRÁS).
Utilización del mando a distancia
1 Pulse (GUÍA DEL USUARIO) para acceder a la Guía del usuario. 2 Pulse los botones de navegación para desplazarse hasta la opción que desee y pulse OK. 3 Cuando haya finalizado, pulse EXIT. Para volver al menú anterior, pulse (ATRÁS).
1 Permite seleccionar la categoría que desee. 2 Permite seleccionar el elemento que desee. Puede utilizar / para desplazarse por las páginas. 3 Permite desplazarse por la descripción de la función que se ha seleccionado desde el índice.
1 Muestra la descripción del menú seleccionado. Puede utilizar / para desplazarse por las páginas. 2 Permite aumentar o reducir la pantalla.
MANTENIMIENTO
Limpieza de la TV
Limpie la TV con regularidad para mantener el mejor rendimiento y prolongar la vida del producto.
PRECAUCIÓN
- En primer lugar, apague el aparato y desconecte el cable de alimentación y el resto de cables.
- Si no va a usar la TV durante un periodo prolongado, desconecte el cable de alimentación de la toma de pared para evitar posibles daños por rayos o subidas de corriente.
La pantalla y el marco
Para quitar el polvo, pase un paño seco y suave por la superficie.
Para eliminar la suciedad más incrustada, emplee un paño suave humedecido con agua limpia o un detergente suave diluido. A continuación, seque de inmediato el monitor con un paño seco y limpio.
PRECAUCIÓN
- No empuje, frote ni golpee la superficie con la uña ni con objetos puntiagudos, ya que esto podría arañar la pantalla y distorsionar la imagen.
- No utilice productos químicos, como cera, benceno, alcohol, disolventes, insecticidas, ambientadores o lubricantes, ya que podrían dañar el acabado de la pantalla y causar decoloraciones.
La carcasa y el soporte
Para quitar el polvo, pase un paño seco y suave por la carcasa.
Para eliminar la suciedad más incrustada de la carcasa, emplee un paño suave humedecido con agua limpia o con agua y sólo un poco de detergente suave.
PRECAUCIÓN
- No pulverice líquido sobre la superficie. Si penetra agua en la TV, puede producirse un incendio, una descarga eléctrica o un funcionamiento incorrecto.
- No emplee productos químicos, ya que esto puede deteriorar la superficie.
Cable de alimentación
Elimine con frecuencia el polvo y la suciedad acumulados en el cable de alimentación.
Cómo impedir las imágenes "quemadas" o "impresas" en la pantalla de la TV
- Si una imagen fija se muestra en la pantalla de la TV durante demasiado tiempo, se queda impresa y se produce una desfiguración permanente en la pantalla. La garantía no cubre estas imágenes "quemadas" o "impresas".
- Si se establece el formato 4:3 en la TV durante mucho tiempo, se pueden producir imágenes "quemadas" en la zona del recuadro de la pantalla.
- Evite mantener una imagen fija en la pantalla de la TV durante un tiempo prolongado (2 o más horas en pantallas LCD) para impedir las imágenes "quemadas".
SOLUCIÓN DE PROBLEMAS
General
| Problema Resolución |
| No se pueda controlar la TV con el mando a distancia. | Compruebe el sensor para el mando a distancia del producto e inténtelo de nuevo. Compruebe si hay algunos obstáculo entre el producto y el sensor para el mando a distancia. Compruebe si el mando a distancia tiene pilas conarga y que estas estén bien colocadas (en y+en-). |
| No se muestra ningunaImagen ni se producción ningún sonido. | Compruebe si el producto está encendido. Compruebe si el cable de alimentación está connectado a una toma de pared. Compruebe si hay algunos problema con la toma de pared. Paraarlo, conecteothers products. |
| La TV se apaga repentinamente. | Compruebe los ajustes de control de alimentación. Puede que se haya cortado el suministro electrico. Compruebe si la función de desconexión automatística está activada en lapellación Ajuste de hora. Si no hay Seedal cuando la TV está encendida, la TV se apagará automatistically transcurridos 15 minutes de inactividad. |
MANUAL DE INSTRUCCIONES
TV LCD LED
Lea atentamente estas precauciones de seguridad antes de utilizar el producto.
AVISO
Consulte la p. A-3, A-4, A-6)
Levantar y desplazar la TV
Seleccione un idioma para la pantalla.
Seleccione Uso Doméstico para el ambiente doméstico.
- Seleccione la luz de Standby.
- Si se selecciona On (encendido), la TV enciende la luz de espera en el panel frontal cuando la TV está apagada.
Selección del huso horario y la hora de verano. (Si se selecciona Rusia como país)
- También puede acceder al restablecimiento de fábrica, yendo a OPCIÓN en los menús principales.
CONTROL REMOTO
22LS5400 27LS5400 22LS540T 27LS540T
Conecte una antena, TV por cable o un descodificador para ver la TV teniendo en cuenta lo siguiente. Las ilustraciones pueden variar con el radiofrecuencia (RF) es opcional. Conecte la TV a una toma de pared de antena con un cable RF (75Ω).
NOTA
- Emplee un divisor de señal cuando desee utilizar más de dos TV.
- Si la imagen es de poca calidad, instale un amplificador de señal correctamente para mejorar la calidad de imagen.
- Si la imagen es de poca calidad con una antena conectada, oriente la antena en la dirección adecuada.
- Visite http://antennaweb.org para obtener más información acerca de la conexión de antenas y cables.
Portugués
- Conecte el cable de antena al puerto de entrada de antena de la TV.
- Conecte la clavija del adaptador de CC a la toma de entrada de alimentación de la TV.
- Conecte en primer lugar el cable de alimentación al adaptador de CC y, a continuación, enchufe el cable de alimentación en la toma de corriente de pared.
PRECAUCIÓN
- Antes de conectar el enchufe de alimentación de la TV a la toma de pared, compruebe que ha conectado la TV al adaptador de alimentación de CC.
Transmite las señales de audio y video digital de un dispositivo externo a la TV. Use el cable HDMI para conectar el dispositivo externo a la TV, tal y como se muestra en la ilustración.
NOTA
- Utilice un cable High Speed HDMI™ con la función CEC (control de electrónica de consumo).
- Los cables HDMI™ de alta velocidad están preparados para transportar una señal HD de 1080p o superior. Audio DTV soportado: MPEG, Dolby Digital.
- Formato audio HDMI soportado: Dolby Digital, PCM (hasta 192 KHz, 32 k/44,1k/48 k/88 k/96 k/176 k/192 k, DTS no soportado.)
Transmite la señal de video digital de un dispositivo externo a la TV. Use el cable HDMI a DVI para conectar el dispositivo externo a la TV, tal y como se muestra en la ilustración. Para transmitir una señal de audio, conecte un cable de audio opcional.
NOTA
- Si no utiliza ningún altavoz externo opcional, emplee el cable de audio opcional para conectar el dispositivo externo a la TV.
Transmite las señales de audio y video analógico de un dispositivo externo a la TV. Use el cable de componentes para conectar el dispositivo externo a la TV, tal y como se muestra en la ilustración. Para mejorar imágenes con la función de búsqueda progresiva, asegúrese de utilizar el cable de componente.
NOTA
- Si los cables no se instalan correctamente, puede que la imagen se visualice en blanco y negro o con los colores distorsionados.
- Compruebe que los cables estén conectados al conector del color correspondiente.
Transmite las señales de audio y video analógico de un dispositivo externo a la TV. Use el cable compuesto para conectar el dispositivo externo a la TV, tal y como se muestra en la ilustración.
NOTA
- Compruebe que los cables estén conectados al conector del color correspondiente.
Transmite las señales de audio y video de un dispositivo externo a la TV. Use el cable euroconector para conectar el dispositivo externo a la TV, tal y como se muestra en la ilustración. Para una imagen con la dirección de búsqueda progresiva, asegúrese de utilizar el cable euroconector.
| Tipo de salute
Modo de
entradadaactual | AV1
(Salida de TV) |
| TV digital TV digital | |
| TV analógica, AV TV analógica | |
| Componente/RGB |
| HDMI |
NOTA
- Todo cable euroconector que se emplee deberá estar blindado.
| Tipo de saIDA
Modo de =
entradada actual | AV1
(Saía TV1) |
| TV Digital TV Digital | |
| TV Analógica, AV TV Analógica | |
| Componentes/RGB | |
| HDMI | |
NOTA
- Cualquier cable Euro scart utilizado deberá estar blindado.
Transmite la señal de auriculares de la TV a un dispositivo externo. Conecte la TV con los auriculares tal y como se muestra en la ilustración.
NOTA
- Al conectar los auriculares se desactivan los altavoces del menú AUDIO. Impedancia de los auriculares: 16 Ω. Salida de audio máxima de los auriculares: de 10 mW a 15 mW. Tamaño de la clavija de los auriculares: 0,35 cm.
Portugués
Conecte un dispositivo de almacenamiento USB, como una memoria flash USB, un disco duro externo, un reproductor de MP3 o un lector de tarjetas de memoria, a la TV y acceda al menú USB para manejar diversos archivos multimedia.
Portugués
Puede visualizar los servicios de abono (de pago) en el modo de DTV. Este servicio no está disponible en todos los países.
NOTA
- Compruebe si el módulo CI se ha insertado en la ranura para tarjeta PCMCIA en la dirección correcta. Si el módulo no se ha insertado correctamente, podría causar daños en la TV y en la ranura para tarjeta PCMCIA.
Portugués
Conecte la TV a una red de área local (LAN) a través del puerto LAN, tal y como se muestra en la ilustración siguiente, y configure los ajustes de red. Tras realizar la conexión física, es posible que en algunas redes domésticas se requiera ajustar la configuración de red de la TV. Para la mayoría de redes domésticas, la TV se conecta de forma automática sin necesidad de realizar ningún ajuste. Para obtener más información, póngase en contacto con el proveedor de servicios de Internet o consulte el manual del router.
PRECAUCIÓN
- No conecte un cable de teléfono modular al puerto LAN.
- Puesto que hay varios métodos de conexión, siga las especificaciones del operador de telecomunicaciones o proveedor de servicios de Internet.
NOTA
[Modelo **LS540T]
- Reino Unido: el puerto LAN está disponible. (El puerto LAN se agrega para encontrar compatibilidad con MHEG HD.)
- Otras regiones: el puerto LAN no está disponible.
Portugués
Esta TV admite la función Plug & Play y tiene altavoces integrados con sonido envolvente infinito que reproduce nítidamente el sonido con un bajo enriquecido. Plug & Play: funciona por la cual un usuario pueda conectar un dispositivo al PC y, cuando el dispositivo se enciende, el PC lo reconoce sin necesidad de configuración ni intervención por parte del usuario.
NOTA
- Se recomienda usar la conexión HDMI de la TV para obtener la mejor calidad de imagen.
- Si no utiliza ningún altavoz externo opcional, emplee el cable de audio opcional para conectar el PC a la TV. Si enciende la TV cuando está fría, es posible que la pantalla parpadee. Esto es normal.
- Utilice un cable de interfaz de señal protegido, como un cable de señal D-sub de 15 patillas o un cable HDMI a DVI, con un núcleo de ferrita a fin de asegurar que el producto cumple los estándares aplicables.
- Es posible que aparezcan algunos puntos rojos, verdes o azules en la pantalla. Esto es normal.
- Conecte el cable de entrada de señal y asegúrelo girando los tornillos hacia la derecha.
- No presione la pantalla con los dedos durante mucho tiempo porque se podrá producir una distorsión temporal en la pantalla.
- Intente no mostrar una imagen fija en la pantalla durante un largo periodo de tiempo para evitar la aparición de imágenes "quemadas". Utilice un salvapantallas si es posible.
NOTA
- Si desea usar el modo HDMI-PC, deben configurar la etiqueta de entrada en modo PC.
- La OSD (On Screen Display, información en pantalla) se muestra en pantalla como aparece a continuación.
Al encender el producto en una entrada HDMI. » Al cambiar a entrada HDMI.
- Si selecciona "Sí", el tiempo y la calidad de la imagen se optimizan para PC.
- Si selecciona "No", el tiempo y la calidad de la imagen se optimizan para el dispositivo AV (reproductor de DVD, receptor de televisión digital, consola de juegos).
- Si selecciona "No mostrar de nuevo este mensaje", el mensaje no volverá a mostrarse hasta que se restablezca la TV. Puede modificar el valor predeterminado desde SETTINGS > ENTRADA > Entrada.
- Los valores definidos para HDMI1/HDMI2 se guardan de forma independiente.
Transmite las señales de audio y video digital de un PC a la TV. Conecte el PC a la TV con el cable HDMI como se muestra en las ilustraciones siguientes. Debería definir el PC como una entrada para conectar el PC a la TV a través de una conexión HDMI.
NOTA
Utilice un cable High Speed HDMI™ - Los cables High Speed HDMI™ están preparados para transportar una señal HD de 1080p o superior. - Si desea usar el modo HDMI-PC, deben configurar la entrada en modo PC. Audio DTV admitido: MPEG, Dolby Digital. - Formato de audio HDMI admitido: Dolby Digital, PCM (hasta 192 KHz, 32k/44, 1k/48k/88k/96k/176k/192k, DTS no admitido).
Transmite la señal de video digital del PC a la TV. Conecte el PC a la TV con un cable HDMI a DVI tal y como se muestra en las siguientes ilustraciones. Para transmitir una señal de audio, conecte un cable de audio opcional.
NOTA
- Si desea usar el modo HDMI-PC, deben configurar la entrada en modo PC o DVI.
- Si no utiliza la transmisión de video de baja velocidad, emplee el cable de audio opcional para conectar el PC a la TV.
Transmite la señal de video analógica del PC a la TV. Utilice el cable D-sub de 15 patillas para conectar el PC a la TV como se muestra en las ilustraciones siguientes. Para transmitir una señal de audio, conecte un cable de audio opcional.
NOTA
- Si no utiliza ningún altavoz externo opcional, emplee el cable de audio opcional para conectar el PC a la TV.
