MANUALE UTENTE 27LS5400 LG

Leggere attentamente il presente manuale prima di utilizzare il TV e conservarlo come riferimento per il futuro.ITALIANO

INDICE INDICE 2 INDICE 3 LICENZE 3 AVVISOPERILSOFTWAREOPEN SOURCE 4 ISTRUZIONIDISICUREZZA 10 PROCEDURADIINSTALLAZIONE 10 MONTAGGIOEPREPARAZIONE 10 Rimozione dell'imballaggio 13 Componenti e pulsanti 14 Sollevamento e spostamento del TV

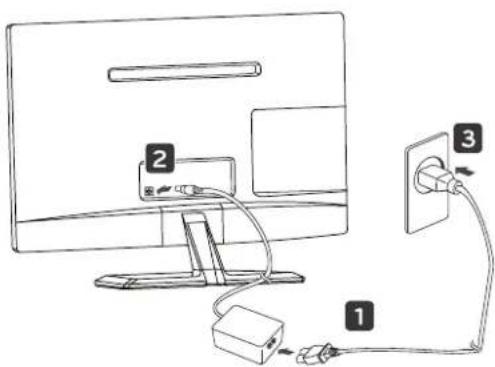

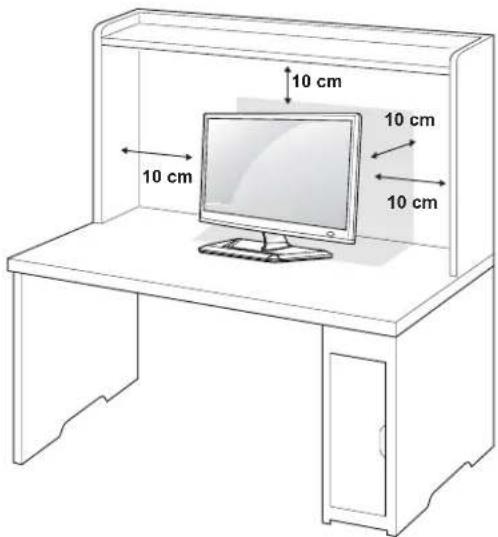

15 - Montaggio su un tavolo

16 - Montaggio a parete

17 GUARDARELATELEVISIONE 17 Accensione del TV per la prima volta 19 TELECOMANDO 21 PERSONALIZZAZIONEDELLE IMPOSTAZIONI 21 Accesso ai menu principali 22 UTILIZZODELMANUALE DELL'UTENTE 22 Accesso al menu Manuale dell'utente.

22 - Utilizzo del menu TV

22 - Utilizzo del telecomando

23 MANUTENZIONE 23 Pulizia del TV 23 Schermo e cornice 23 Telaio e supporto 23 Cavo di alimentazione 24 Prevenzione dei danni da burn-in o image burn dello schermo del TV 24 RISOLUZIONEDEIPROBLEMI 24 Generale 25 SPECIFICHETECNICHE AVVISO

Ignorando i messaggi di avviso, si corre il rischio di subire gravi lesioni fisiche o di provocare incidenti o danni letali. ATTENZIONE

Ignorando i messaggi di attenzione, si corre il rischio di subire lesioni fisiche minori o di danneggiare il prodotto. NOTA

Le note forniscono chiarimenti e informazioni su come utilizzare il prodotto in modo sicuro. Leggere le note attentamente prima di utilizzare il prodottoITALIANO

LICENZE / AVVISO PER IL SOFTWARE OPEN SOURCE LICENZE Le licenze supportate possono variare in base al modello. Per ulteriori informazioni sulle licenze, visitare il sito www.lg.com. Prodotto su licenza di Dolby Laboratories. "Dolby" e il simbolo della doppia D sono marchi di Dolby Laboratories. HDMI, il logo HDMI e High-Definition Multimedia Interface sono marchi commerciali o marchi registrati di HDMI Licensing LLC. INFORMAZIONI SU DIVX VIDEO: DivX® è un formato video digitale creato da DivX, LLC, società controllata da Rovi Corporation. Questo è un dispositivo DivX Certified® ufficiale che riproduce video DivX. Visitare il sito divx.com per ulteriori informazioni e strumenti software per convertire i file in video DivX. INFORMAZIONI SU DIVX VIDEO-ON-DEMAND: questo dispositivo DivX Certified® deve essere registrato per poter riprodurre i film acquistati in formato DivX Video-on-Demand (VOD). Per ottenere il codice di registrazione, individuare la sezione DivX VOD nel menu di configurazione del dispositivo. Visitare il sito vod.divx.com per ulteriori informazioni su come completare la procedura di registrazione. DivX Certified® per riprodurre video DivX® in alta definizione fino a 1080p, compresi i contenuti premium. DivX®, DivX Certified® e i logo associati sono marchi di Rovi Corporation o società da questa controllate e sono utilizzati in concessione di licenza. Coperto da uno o più dei seguenti brevetti degli Stati Uniti: 7.295.673;

7.460.668; 7.515.710; 7.519.274

AVVISOPERILSOFTWAREOPENSOURCE Per ottenere il codice sorgente contenuto in questo prodotto secondo quanto consentito dalle licenze GPL, LGPL, MPL e altre licenze Open Source, visitare http://opensource.lge.com. In aggiunta al codice sorgente, sono disponibili per il download tutti i termini di licenza, le esclusioni di responsabilità e le relative note di copyright. LG Electronics fornisce anche il codice Open Source su CD-ROM a fronte del pagamento di una cifra a copertura dei costi che tale distribuzione comporta (come il costo del supporto, di spedizione e gestione) in seguito a richiesta inviata via e-mail a: [e-mail]. Questa offerta è valida per tre (3) anni a partire dalla data di acquisto del prodotto.ITALIANO

ISTRUZIONIDISICUREZZA Leggere attentamente queste istruzioni di sicurezza prima di utilizzare il prodotto. AVVISO

Non collocare il televisore e il telecomando nei seguenti ambienti: » In un luogo esposto alla luce diretta del sole » In un luogo dove è presente un elevato livello di umidità, ad esempio in bagno » Vicino a fonti di calore, ad esempio stufe o altri dispositivi che producono calore » Vicino a piani cottura o umidificatori, dove è facilmente esposto a vapore o schizzi di olio » In un’area esposta alla pioggia o al vento » Vicino a contenitori d’acqua, ad esempio vasi Ciò potrebbe comportare il rischio di incendi, scosse elettriche, malfunzionamento o deformazione del prodotto.

Non posizionare il prodotto in un luogo soggetto alla polvere. Ciò potrebbe costituire rischio di incendio.

La presa di rete rappresenta il dispositivo di scollegamento. La presa deve essere facilmente raggiungibile.

Non toccare la presa con le mani bagnate. Inoltre, se il terminale del cavo è bagnato o ricoperto di polvere, asciugarlo completamente o rimuovere la polvere. L’eccesso di umidità può provocare scosse elettriche.

Accertarsi di collegare il cavo di alimentazione alla messa a terra. (Ad eccezione dei dispositivi privi di messa a terra.) Si potrebbero subire scosse elettriche o lesioni.

Inserire completamente il cavo di alimentazione. Se il cavo di alimentazione non viene inserito completamente, si potrebbe verificare un incendio.

Accertarsi che il cavo di alimentazione non venga a contatto con oggetti caldi, ad esempio un radiatore. Ciò potrebbe costituire rischio di incendio o di scosse elettriche.

Non posizionare oggetti pesanti, o il prodotto stesso, sui cavi di alimentazione. Ciò potrebbe costituire rischio di scosse elettriche o incendio.

Piegare il cavo dell’antenna tra l’interno e l’esterno dell’edificio per impedire l’ingresso di gocce di pioggia. L’acqua può danneggiare il prodotto e provocare scosse elettriche.

Quando si monta il televisore sulla parete, assicurarsi di non far passare il cavo di alimentazione e quello dell’antenna dietro al televisore. Ciò potrebbe costituire rischio di incendio o di scosse elettriche.ITALIANO

Non collegare troppi dispositivi elettrici a una singola presa multipla. Ciò potrebbe comportare il rischio di incendi dovuti a surriscaldamento.

Attenzione a non far cadere il prodotto quando si collegano dispositivi esterni. Ciò potrebbe causare lesioni alle persone o danni al prodotto.

Tenere il materiale anti-umidità o vinilico dell’imballaggio fuori dalla portata dei bambini. Il materiale antiumidità è nocivo, se ingerito. Se accidentalmente ingerito, far vomitare il paziente e portarlo al più vicino pronto soccorso. Inoltre il materiale vinilico dell’imballaggio può provocare soffocamento. Tenerlo fuori dalla portata dei bambini.

Impedire ai bambini di arrampicarsi o appendersi al televisore. Il prodotto potrebbe cadere e provocare gravi lesioni.

Smaltire le batterie usate in modo appropriato per evitare che i bambini possano ingerirle. In caso di ingestione delle batterie, rivolgersi immediatamente a un medico.

Non inserire un conduttore (ad esempio un bastoncino metallico) su una delle estremità del cavo di alimentazione mentre l’altra estremità è inserita nella presa a muro. Inoltre, non toccare il cavo di alimentazione subito dopo averlo inserito nella presa a muro. Si potrebbero subire scosse elettriche. (in base al modello)

Non collocare o conservare sostanze infiammabili vicino al prodotto. L’incauta manipolazione di sostanze infiammabili può causare esplosioni o incendi.

Non lasciare cadere nel prodotto oggetti metallici quali monete, mollette per capelli, bastoncini o fil di ferro né oggetti infiammabili quali carta e fiammiferi. Prestare particolare attenzione ai bambini. Possono verificarsi scosse elettriche, incendi o lesioni fisiche alle persone. Se un oggetto cade all’interno del prodotto, scollegare il cavo di alimentazione e contattare il centro di assistenza.

Non spruzzare acqua sul prodotto né pulirlo con prodotti infiammabili (solventi o benzene). Possono verificarsi incendi o scosse elettriche.

Evitare impatti d’urto sul prodotto o di far cadere oggetti all’interno del prodotto e sullo schermo. Vi è il rischio di lesioni alle persone o danneggiamenti al prodotto stesso.

Non toccare mai il prodotto o l’antenna durante un temporale. Si potrebbero subire scosse elettriche.

In caso di perdita di gas, non toccare la presa a muro, aprire le finestre e ventilare. Una scintilla potrebbe provocare un incendio o ustioni.ITALIANO

Non disassemblare, riparare o modificare il prodotto a propria discrezione. Vi è il rischio di provocare incendi o scosse elettriche. Rivolgersi al centro di assistenza per effettuare il controllo, la taratura o le riparazioni del caso.

Se si verifica una delle seguenti circostanze, scollegare immediatamente il prodotto dall’alimentazione e contattare il centro di assistenza di zona. » Il prodotto ha subito un urto » Il prodotto è stato danneggiato » Oggetti estranei sono caduti dentro il prodotto » Il prodotto produce fumo o odori strani Vi è il rischio di scosse elettriche o incendio.

Se si prevede di non utilizzare il prodotto per un lungo periodo, scollegare il cavo di alimentazione dal prodotto. I depositi di polvere possono provocare incendi, mentre l’usura dell’isolamento può provocare perdite di elettricità, scosse elettriche o incendi.

L’apparecchio non deve essere esposto a gocce o spruzzi di acqua; oggetti contenenti liquidi, quali vasi, non devono essere posizionati sull’apparecchio.ITALIANO

Installare il prodotto in un luogo privo di onde radio.

Tra un’antenna esterna e le linee elettriche deve esserci una distanza sufficiente a impedire che la prima tocchi le seconde anche in caso di caduta dell’antenna per evitare il rischio di scosse elettriche.

Non installare il prodotto in luoghi quali mensole instabili o superfici inclinate. Evitare inoltre luoghi soggetti a vibrazione o in cui il prodotto non sia sostenuto appieno. In caso contrario il prodotto potrebbe cadere o capovolgersi, con il rischio di lesioni gravi o danneggiamento del prodotto stesso.

Se si installa il televisore su un supporto, usare delle precauzioni per evitare che possa rovesciarsi. In caso contrario, il prodotto potrebbe cadere e provocare lesioni alle persone.

Se si intende montare il prodotto su una parete, collegare l’interfaccia di montaggio VESA standard (parti opzionali) al retro del prodotto. Quando si installa il set per utilizzare la staffa per montaggio a parete (parti opzionali), fissarlo accuratamente in modo che non possa cadere.

Utilizzare solo gli accessori specificati dal produttore.

Per l’installazione dell’antenna, rivolgersi a personale qualificato. Tale operazione può comportare il rischio di incendio o di scosse elettriche.

Quando si guarda la televisione, si raccomanda di mantenere una distanza di almeno 2 - 7 volte la lunghezza della diagonale dello schermo. Guardando la TV per periodi prolungati si può avere un effetto di visione sfocata.

Utilizzare solo il tipo di batterie indicato. In caso contrario, il telecomando potrebbe subire danneggiamenti.

Non utilizzare batterie vecchie e nuove contemporaneamente. Ciò potrebbe causare il surriscaldamento e la perdita di liquido dalle stesse.

Verificare che non vi siano oggetti tra il telecomando e il sensore.

La luce del sole e altre fonti luminose intense possono interferire con il segnale del telecomando. Se ciò si verifica, oscurare la stanza.

Quando si collegano dispositivi esterni come console per videogiochi, verificare che i cavi di collegamento siano sufficientemente lunghi. In caso contrario il prodotto potrebbe cadere con il rischio di lesioni alle persone o danneggiamento del prodotto stesso.ITALIANO

Evitare di spegnere il prodotto scollegando il cavo dalla presa a muro. (Non usare la spina come interruttore.) Potrebbero verificarsi errori meccanici o scosse elettriche.

Seguire le istruzioni di installazione riportate di seguito per evitare il surriscaldamento del prodotto. » Collocare il prodotto a una distanza minima di 10 cm dalla parete. » Non installare il prodotto in luoghi privi di ventilazione (ad esempio su una mensola o all’interno di un mobile). » Non installare il prodotto su un tappeto o su un cuscino. » Controllare che la ventola dell’aria non sia bloccata da una tovaglia o da una tenda. In caso contrario, si rischia un incendio.

Dopo aver guardato a lungo il televisore, evitare di toccare le aperture per la ventilazione poiché potrebbero essersi surriscaldate. Questo comportamento non influisce sul funzionamento o sulle prestazioni del prodotto.

Esaminare periodicamente il cavo dell’apparecchio e se se sono visibili danni o usura, scollegarlo, interrompere l’uso dell’apparecchio e sostituire il cavo con l’esatto componente di ricambio presso un centro servizi autorizzato.

Evitare che la polvere si depositi sui terminali del cavo di alimentazione o sulla presa. Ciò potrebbe costituire rischio di incendio.

Proteggere il cavo di alimentazione da possibili danni fisici o meccanici, evitando che venga intrecciato, annodato, schiacciato, incastrato in una porta o calpestato. Prestare particolare attenzione alle prese, alle prese a muro e al punto in cui il cavo esce dall’apparecchio.

Non premere con forza sul pannello con la mano od oggetti affilati, ad esempio unghie, matite o penne e non graffiarlo.

Evitare di toccare lo schermo o di premere su di esso con le dita troppo a lungo. Questa operazione potrebbe provocare alcuni effetti temporanei di distorsione sullo schermo.

Quando si pulisce il prodotto e i suoi componenti, scollegare prima il cavo di alimentazione e utilizzare un panno morbido. Non applicare eccessiva forza per evitare di graffiare o scolorire lo schermo. Non spruzzare acqua né utilizzare panni bagnati. Non utilizzare mai detergenti per vetri, lucidanti per automobili o industriali, abrasivi o cere, benzene, alcol e prodotti simili che possono danneggiare il prodotto e il suo pannello. Ciò potrebbe comportare il rischio di incendio, scosse elettriche o danneggiamento del prodotto (deformazione, corrosione o rottura).

Finché l’unità è collegata alla presa a muro CA, non è scollegata dalla sorgente di alimentazione CA neanche se viene spenta utilizzando l’interruttore.

Per scollegare il cavo, afferrare la spina e tirare. Se si scollegano i fili all’interno del cavo di alimentazione, potrebbe svilupparsi un incendio.

Quando si sposta il prodotto, accertarsi che sia stato spento. Quindi, scollegare i cavi dell’alimentazione, dell’antenna e tutti i cavi di collegamento. In caso contrario, vi è il rischio di danneggiare il televisore o il cavo di alimentazione, con il rischio di incendio o scosse elettriche.ITALIANO

A causa del peso dell’apparecchio, si raccomanda di spostarlo o rimuoverlo dal suo imballaggio in due persone. In caso contrario, si possono subire lesioni.

Contattare il centro servizi una volta l’anno per pulire le parti interne del prodotto. La polvere accumulata può causare danni meccanici.

Per l’assistenza, rivolgersi a personale qualificato. È necessario rivolgersi all’assistenza se l’apparecchio è in qualsiasi modo danneggiato, ad esempio in caso di danni al cavo o alla spina di alimentazione elettrica, liquidi o oggetti caduti accidentalmente all’interno dell’apparecchio, esposizione a pioggia o umidità, funzionamento non regolare o cadute.

Se il prodotto risulta freddo al tatto, si potrebbe verificare un leggero “tremolio” all’accensione. Si tratta di un effetto normale, che non indica un malfunzionamento del prodotto.

Il pannello è un prodotto ad alta tecnologia con risoluzione da due a sei milioni di pixel. È possibile vedere sul pannello minuscoli puntini neri e/o altri puntini dai colori vivaci (rosso, blu o verde) delle dimensioni di 1 ppm. Ciò non indica un malfunzionamento e non incide sulle prestazioni e l’affidabilità del prodotto. Questo fenomeno si verifica anche in prodotti di terze parti e non dà diritto alla sostituzione del prodotto o a risarcimenti.

La luminosità e il colore del pannello possono differire a seconda della posizione di visione (sinistra/destra/alto/basso). Il fenomeno è dovuto alle caratteristiche del pannello. Non ha nulla a che vedere con le prestazioni del prodotto e non indica malfunzionamento.

Quando un’immagine fissa (ad esempio la trasmissione del logo di un canale, di un menu a schermo o della scena di un videogioco) è visualizzata per un periodo di tempo prolungato, può danneggiare lo schermo producendo un effetto noto come “persistenza delle immagini”. La garanzia non copre il prodotto per questo tipo di danno. Evitare di visualizzare un’immagine fissa sullo schermo del televisore per un periodo prolungato (2 o più ore per un LCD, 1 ora o più per un televisore al plasma). Inoltre, se si guarda a lungo il TV utilizzando il formato 4:3, può prodursi un fenomeno di persistenza delle immagini lungo i bordi del pannello. Questo fenomeno si verifica anche in prodotti di terze parti e non dà diritto alla sostituzione del prodotto o a risarcimenti.

Suonierumoriprodottidaltelevisore “Crack”: il crack che si avverte quando si guarda o si spegne il televisore è generato dalla contrazione termica della plastica causata dalla temperatura e dall’umidità. Questo rumore è comune nei prodotti che prevedono la deformazione dovuta ad agenti termici. Ronzio del pannello o dei circuiti elettrici: il circuito di commutazione ad alta velocità produce un leggero rumore dovuto al passaggio di una grande quantità di energia elettrica necessaria per il funzionamento del prodotto. Il rumore varia a seconda del prodotto. Il suono generato non incide sulle prestazioni e l’affidabilità del prodotto.ITALIANO

PROCEDURA DI INSTALLAZIONE / MONTAGGIO E PREPARAZIONE

PROCEDURADIINSTALLAZIONE

L'immagine mostrata qui può essere diversa dal TV in uso. Il menu OSD (On Screen Display) del TV potrebbe risultare leggermente diverso da quello mostrato in questo manuale. I menu e le opzioni disponibili possono essere diversi a seconda della sorgente in ingresso o del modello del prodotto utilizzati. In futuro possono essere aggiunte nuove funzioni al TV. NOTA

Aprire la confezione e verificare che tutti gli accessori siano presenti. Collegare il supporto al TV. Collegare un dispositivo esterno al TV. MONTAGGIOEPREPARAZIONE Rimozionedell'imballaggio Verificare che nella confezione siano presenti i seguenti elementi. Se mancano alcuni accessori, contattare il rivenditore locale presso il quale è stato effettuato l'acquisto. Le illustrazioni presenti nel manuale possono differire dal prodotto e dagli accessori effettivi. Per garantire la sicurezza e la durata del prodotto, non utilizzare prodotti pirata. Eventuali danni o lesioni provocati dall'uso di prodotti pirata non sono coperti dalla garanzia. ATTENZIONE

Gli accessori forniti con il prodotto potrebbero variare in base al modello. Le specifiche del prodotto o il contenuto del presente manuale possono subire modifiche senza preavviso in caso di aggiornamento delle funzioni del prodotto. NOTA

Gli elementi forniti con il prodotto potrebbero variare in base al modello. Le specifiche del prodotto o il contenuto del presente manuale possono subire modifiche senza preavviso in caso di aggiornamento delle funzioni del prodotto. Per un collegamento ottimale, le periferiche USB e i cavi HDMI devono essere dotati di cornici di spessore inferiore a 10 mm e larghezza inferiore a 18 mm. Utilizzare un cavo di prolunga USB 2.0 se il cavo USB o il memory stick USB non sono adatti alla porta USB del TV. NOTA *A 10 mm*B 18 mm

MONTAGGIO E PREPARAZIONE

Telecomando/Batterie (AAA) Cavodialimentazione Basedelsupporto manualedell'utente AdattatoreCA/CC Corpodelsupporto(solo modelli 22LS54**) Fascettapercavi (vedere pag.19, 20) (vedere pag.15) (vedere pag.15) (vedere pag. A-3, A-6)(vedere pag. A-3, A-4, A-6) (vedere pag. A-5) Corpodelsupporto(solo modelli 27LS54**) (vedere pag. A-4, A-6) Vitiperilmontaggio 2CIASCUNA(solo modelli 27LS54**) (vedere pag. A-4, A-6) 22LS5400 27LS5400 22LS540T 27LS540T Isolatore (in base al modello) (vedere pag.12) oITALIANO

MONTAGGIO E PREPARAZIONE

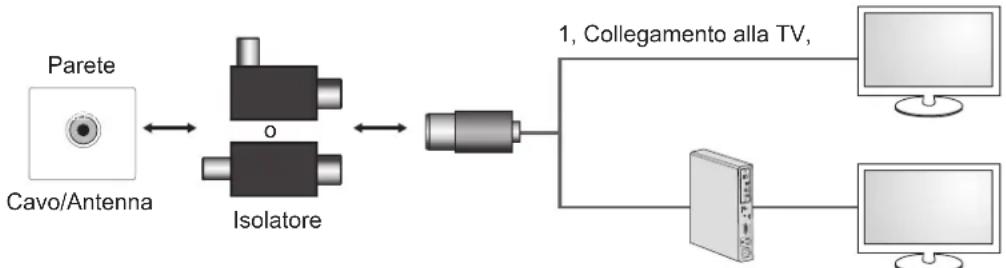

Guida all’installazione dell’isolatore di antenna - Utilizzare l’isolatore per installare la TV in un luogo in cui è presente una differenza di tensione tra il set della TV e il GND di segnale dell’antenna. » Se tale differenza di tensione è presente, il contatto dell’antenna potrebbe scaldarsi e l’eccessivo calore potrebbe causare incidenti. - È possibile migliorare la sicurezza mentre si guarda la TV rimuovendo efficacemente la tensione di alimentazione dall’antenna. Si consiglia di montare l’isolatore alla parete. Se non è possibile montarlo alla parete, montarlo sulla TV. Evitare di scollegare l’isolatore di antenna dopo l’installazione. - Prima di iniziare, assicurarsi di aver collegato l’antenna. ANTENNA/ CABLE IN Cavo/Antenna Parete Isolatore 1, Collegamento alla TV, 2, Collegamento al decoder,

Collegare un’estremità dell’isolatore al jack del cavo/antenna e l’altra al decoder o al set della TV. “In alcuni casi è possibile che le apparecchiature collegate alla messa a terra protettiva dell’edicio (attraverso il collegamento alle prese o ad altri dispositivi connessi alla messa a terra) e a un sistema di distribuzione via cavo tramite un cavo coassiale possano incendiarsi. Quindi, è necessario effettuare il collegamento a un sistema di distribuzione via cavo tramite un dispositivo in grado di fornire isolamento elettrico al di sotto di una determinata gamma di frequenza (isolatore galvanico, vedere la norma EN 60728-11)”. Quando si applica l’isolatore RF è possibile che si verichi una leggera perdita di sensibilità del segnale.ITALIANO

MONTAGGIO E PREPARAZIONE

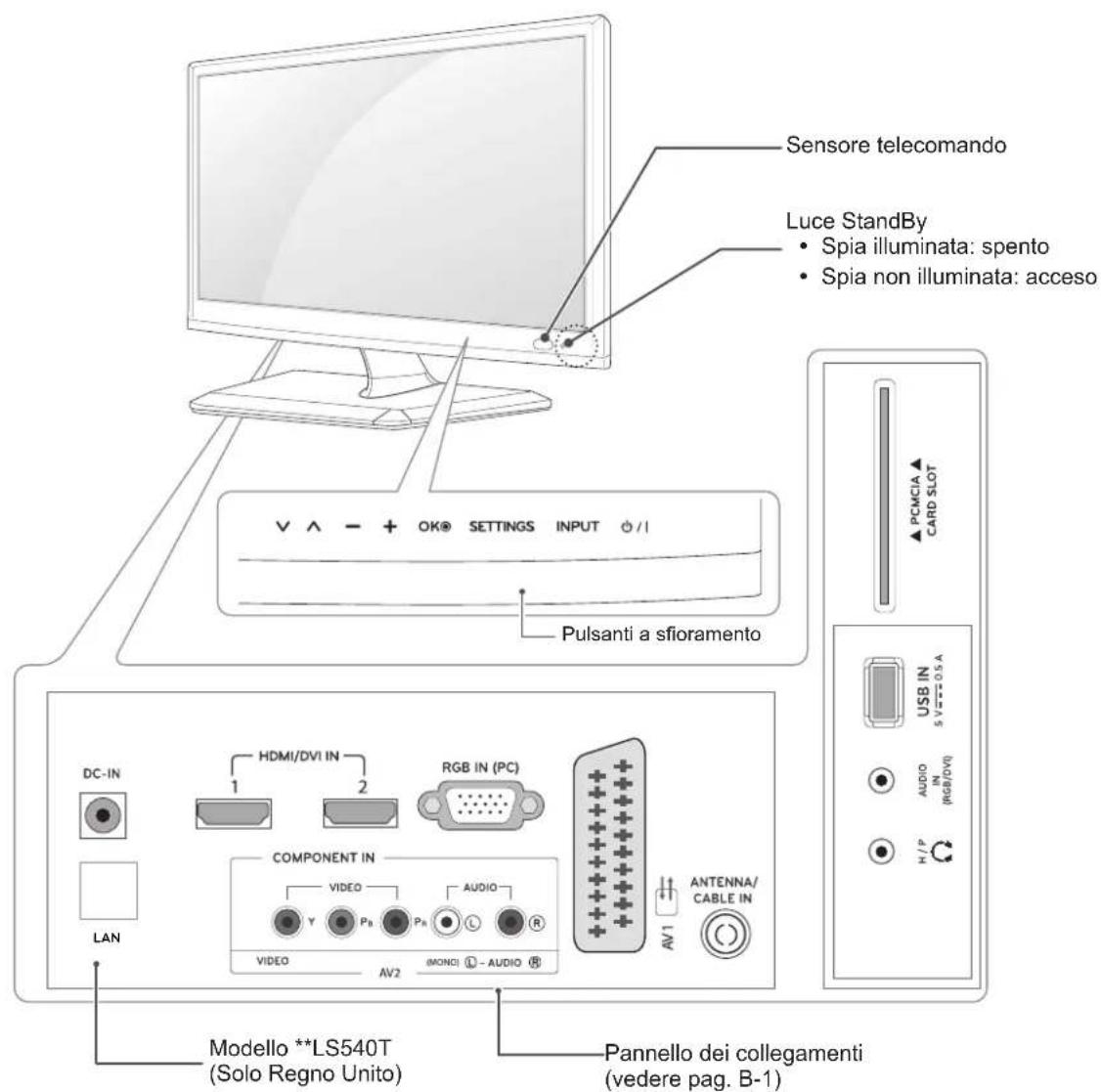

Spia non illuminata: acceso Pannello dei collegamenti (vedere pag. B-1) Modello **LS540T (Solo Regno Unito) Pulsanti a sfioramento Tutti i pulsanti sono sensibili allo sfioramento e possono essere attivati semplicemente con la pressione delle dita. NOTA Pulsanteasfioramento DescrizioneConsente di scorrere tra i programmi salvati.Consente di regolare il livello del volume.OK Consente di selezionare l'opzione di menu evidenziata o confermare un'opzione.SETTINGS Consente di accedere ai menu principali o salvare le opzioni scelte e chiudere i menu.INPUT Consente di modificare la sorgente in ingresso. Consente di accendere o spegnere il dispositivo.ITALIANO

MONTAGGIO E PREPARAZIONE

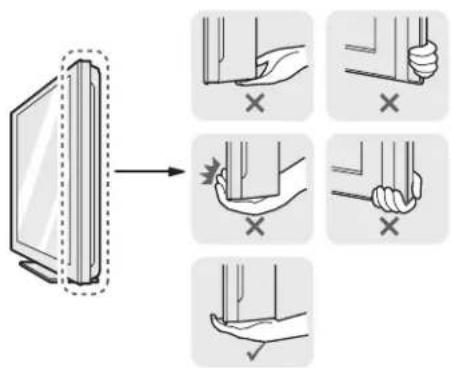

Quando si afferra il TV, lo schermo deve essere rivolto dall'altro lato per evitare che si graffi.

Durante il trasporto, non esporre il TV a oscillazioni o eccessive vibrazioni.

Durante il trasporto, tenere il TV dritto, non ruotarlo su un lato o inclinarlo in avanti o verso destra o sinistra. Sollevamentoe spostamentodelTV Quando si solleva o si sposta il TV, leggere le seguenti indicazioni per evitare di graffiarlo o danneggiarlo e per un trasporto sicuro a prescindere dal tipo e dalle dimensioni. Evitare di toccare continuamente lo schermo, per evitare danni allo schermo stesso o ad alcuni pixel utilizzati per creare le immagini.

Si consiglia di spostare il TV nella scatola o con il materiale di imballaggio originale.

Prima di sollevare o spostare il TV, scollegare il cavo di alimentazione e tutti i cavi.

Afferrare saldamente la parte superiore e inferiore della cornice del TV. Fare attenzione a non afferrare la parte trasparente, l'altoparlante o la griglia dell'altoparlante. ATTENZIONEITALIANO MONTAGGIO E PREPARAZIONEDurante la regolazione dell'angolo, evitare di afferrare la parte inferiore della cornice del TV come mostrato nelle seguenti illustrazioni, per evitare lesioni alle dita. AVVISO 10cm10cm10cm10cm Montaggiosuuntavolo

Sollevare e inclinare il TV in posizione verticale su un tavolo.Lasciare uno spazio minimo di 10 cm dalla parete per assicurare una ventilazione adeguata. Collegare l'adattatoreCA/CC e il cavodialimentazione a una presa a muro.Non posizionare il TV vicino a fonti di calore, in quanto ciò potrebbe causare un incendio o danni.Scollegare il cavo di alimentazione prima di spostare o installare il TV. In caso contrario, si rischiano scosse elettriche. ATTENZIONE ATTENZIONE Inclinare il TV da +20 a -5 gradi verso l'alto o il basso per regolare l'angolo, in modo tale da adattarla alla posizione dell'utente. NOTA VistaanterioreLatoposteriore +20-5ITALIANO

MONTAGGIO E PREPARAZIONE

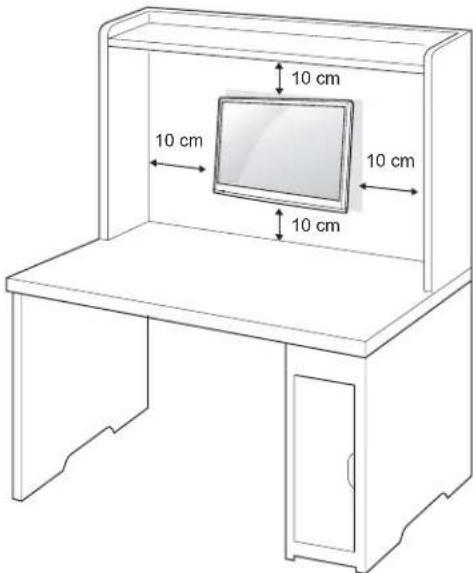

Montaggioaparete Per assicurare una ventilazione adeguata, lasciare uno spazio di 10 cm dalla parete e su ogni lato. Contattare il rivenditore per ottenere istruzioni dettagliate sull'installazione e consultare la guida opzionale per l'installazione e la sistemazione della staffa inclinabile per montaggio a parete.Per montare il TV a parete, collegare l'interfaccia di montaggio a parete (parti opzionali) al retro del TV.Quando si installa il TV utilizzando l'interfaccia di montaggio a parete (parti opzionali), fissarlo accuratamente in modo che non cada. Utilizzare le viti e l'interfaccia di montaggio a parete conformemente agli standard VESA. Se si utilizzano viti di lunghezza superiore allo standard, il TV potrebbe venire danneggiato internamente. Se le viti utilizzate non sono quelle corrette, il prodotto potrebbe venire danneggiato e cadere dalla posizione in cui è stato montato. In tal caso, LG Electronics non è responsabile di eventuali danni. La compatibilità con gli standard VESA riguarda esclusivamente le dimensioni dell'interfaccia per montaggio con viti e le specifiche delle viti di montaggio. Attenersi agli standard VESA riportati di seguito. 784,8 mm e dimensioni inferiori* Spessore inserto per montaggio a parete: 2,6 mm* Viti: Φ 4 mm x passo 0,7 mm x lunghezza 10 mm 787,4 mm e dimensioni superiori* Utilizzare viti e un inserto per montaggio a parete compatibili con gli standard VESA.10 cm10 cm10 cm10 cmVESA(AxB) 100 x 100Vitestandard M4Numerodiviti 4Staffapermontaggioaparete(opzionale)RW120 VESA (A x B)

Utilizzare le viti elencate nelle specifiche delle viti conformi agli standard VESA. Il kit per il montaggio a parete include un manuale di installazione e i componenti necessari. La staffa per montaggio a parete è un accessorio opzionale. È possibile acquistare gli accessori opzionali presso il rivenditore locale di fiducia. La lunghezza delle viti può variare in base alla staffa di montaggio a parete. Accertarsi di utilizzare la lunghezza appropriata. Per ulteriori informazioni, fare riferimento alle istruzioni fornite con la staffa di montaggio a parete. NOTA

Scollegare il cavo di alimentazione prima di spostare o installare il TV. In caso contrario, si rischiano scosse elettriche. Se si installa il TV al soffitto o su una a parete inclinata, potrebbe cadere e causare gravi lesioni. Utilizzare un supporto per montaggio a parete autorizzato da LG e contattare il rivenditore locale o il personale qualificato. Non serrare eccessivamente le viti per evitare danni al TV e rendere nulla la garanzia. Utilizzare le viti e i supporti a parete conformi agli standard VESA. Gli eventuali danni o lesioni causati dall'uso errato o dall'utilizzo di un accessorio non compatibile non sono coperti dalla garanzia. ATTENZIONEITALIANO

GUARDARE LA TELEVISIONE

AccensionedelTVperlaprimavolta Quando si accende il TV per la prima volta, viene visualizzata la schermata delle impostazioni iniziali. Selezionare una lingua e personalizzare le impostazioni di base. Collegare il cavo di alimentazione a una presa a muro. Premere sul TV o il tasto Power sul telecomando per accendere il TV.La luce Standby si spegne.Se non si utilizza il TV entro 40 secondi da quando viene visualizzata la schermata delle impostazioni iniziali, i menu di impostazione scompaiono.Quando il TV è in modalità Risparmio energia, la luce Standby diventa di colore ambra. La schermata delle impostazioni iniziali viene visualizzata quando si accende il TV per la prima volta. Seguire le istruzioni visualizzate sullo schermo per personalizzare il TV in base alle preferenze.Lingua Modalita' setting Indicatore Alimentazione Paese Fuso orario Network Setting Selezione passw. Sintonizzazione automaticaConsente di selezionare Usopersonale per la visione in ambienti domestici.Consente di selezionare un Paese da visualizzare.Consente di selezionare la luce Standby.Se si seleziona Acceso, la luce Standby sul pannello frontale si accende quando il TV viene spento.Consente di selezionare una lingua per il display.Consente di selezionare il fuso orario e l'ora legale(quando si seleziona Russia nel menu Paese).Impostare la password(quando si seleziona Francia/Italia nel menu Paese).Se è disponibile una porta LAN, consente di visualizzare le impostazioni di rete. (Modello **LS540T (Solo Regno Unito))Consente di eseguire la scansione e salvare automaticamente i programmi disponibili. NOTA NOTA GUARDARELATELEVISIONEITALIANO

Per i Paesi senza standard di trasmissione DTV confermati, alcune funzioni DTV possono non funzionare, a seconda dall'ambiente di trasmissione DTV.

Per visualizzare le immagini nella migliore qualità per l'ambiente domestico, selezionare la modalità Usopersonale.

La modalità Demopuntovendita è adatta per i punti vendita.

Se si seleziona la modalità Demopuntovendita, tutte le impostazioni personalizzate in precedenza vengono riportate ai valori predefiniti della modalità Demopuntovendita entro 2 minuti. NOTA

È inoltre possibile accedere a ResetdiFabbricaaccedendo a OPZIONE dai menu principali. NOTA Se non si completa l'impostazione iniziale, la schermata Impostazioni iniziali sarà visualizzata ogni volta che si accende il TV.

Quando le impostazioni di base sono complete, premere OK.

Per spegnere il TV, premere sul TV. La luce Standby si accende. Scollegare il cavo di alimentazione dalla presa elettrica quando non si utilizza il TV per un periodo di tempo prolungato. NOTA ATTENZIONEITALIANO

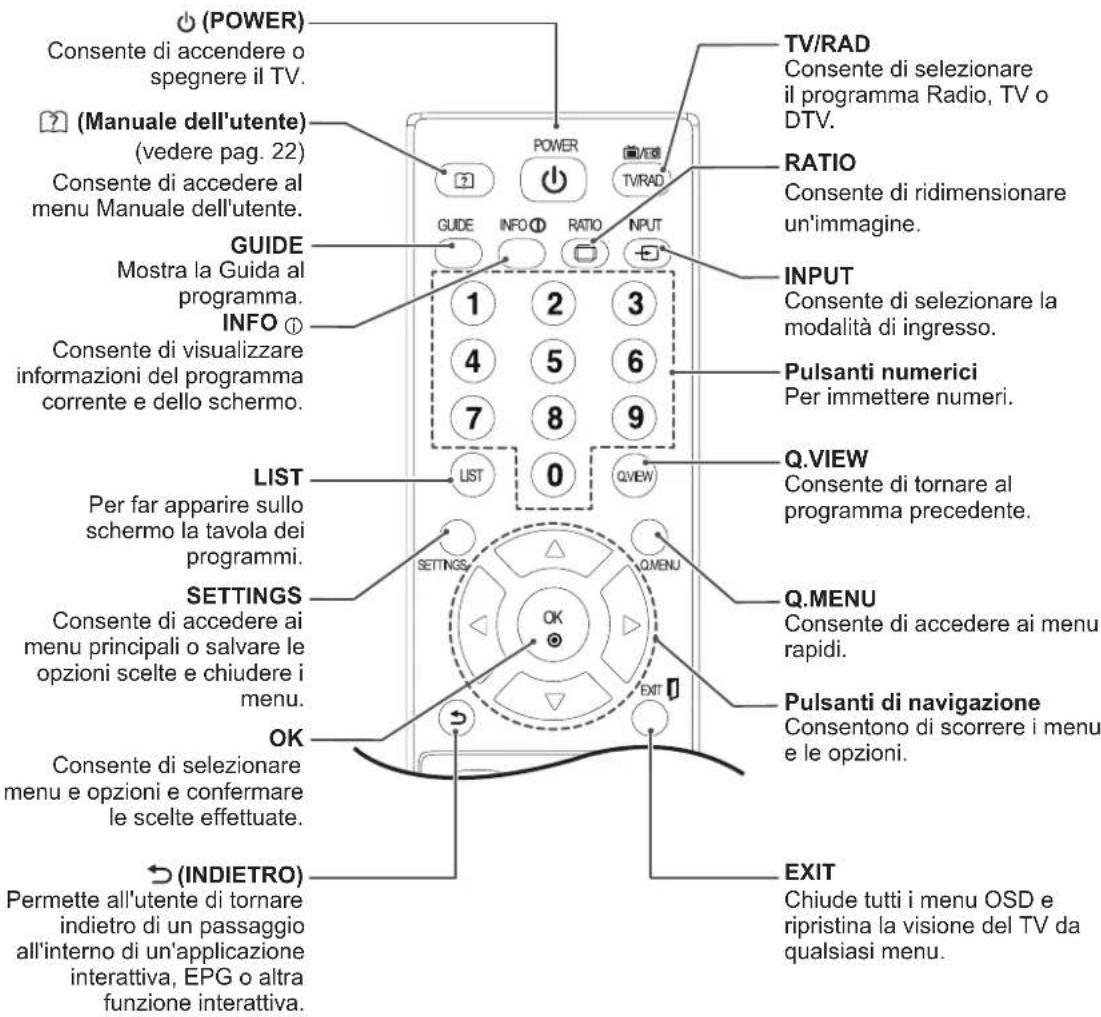

TELECOMANDO (POWER)Consente di accendere o spegnere il TV. LIST Per far apparire sullo schermo la tavola dei programmi.INPUTConsente di selezionare la modalità di ingresso.TV/RADConsente di selezionare il programma Radio, TV o DTV. Q.VIEWConsente di tornare al programma precedente.INFO Consente di visualizzare informazioni del programma corrente e dello schermo.RATIOConsente di ridimensionare un'immagine. TELECOMANDO

Consente di selezionare menu e opzioni e confermare le scelte effettuate.(INDIETRO)Permette all'utente di tornare indietro di un passaggio all'interno di un'applicazione interattiva, EPG o altra funzione interattiva.Q.MENUConsente di accedere ai menu rapidi. EXIT Chiude tutti i menu OSD e ripristina la visione del TV da qualsiasi menu. (Manualedell'utente)(vedere pag. 22)Consente di accedere al menu Manuale dell'utente.GUIDEMostra la Guida al programma.PulsantinumericiPer immettere numeri.SETTINGS Consente di accedere ai menu principali o salvare le opzioni scelte e chiudere i menu.Pulsantidinavigazione Consentono di scorrere i menu e le opzioni.Le descrizioni nel presente manuale si basano sui pulsanti del telecomando. Leggere attentamente il presente manuale e utilizzare correttamente il TV. Per sostituire le batterie, aprire il coperchio del vano batterie, sostituire le batterie (AAA da 1,5 V) facendo corrispondere le estremità e ai simboli presenti all'interno del vano e chiudere il coperchio.Per rimuovere le batterie, eseguire le operazioni di installazione in senso inverso.Accertarsi di puntare il telecomando verso il relativo sensore sul TV. ATTENZIONE Non utilizzare batterie vecchie e nuove contemporaneamente; ciò potrebbe causare danni al telecomando. 22LS5400 27LS5400 22LS540T 27LS540TITALIANO

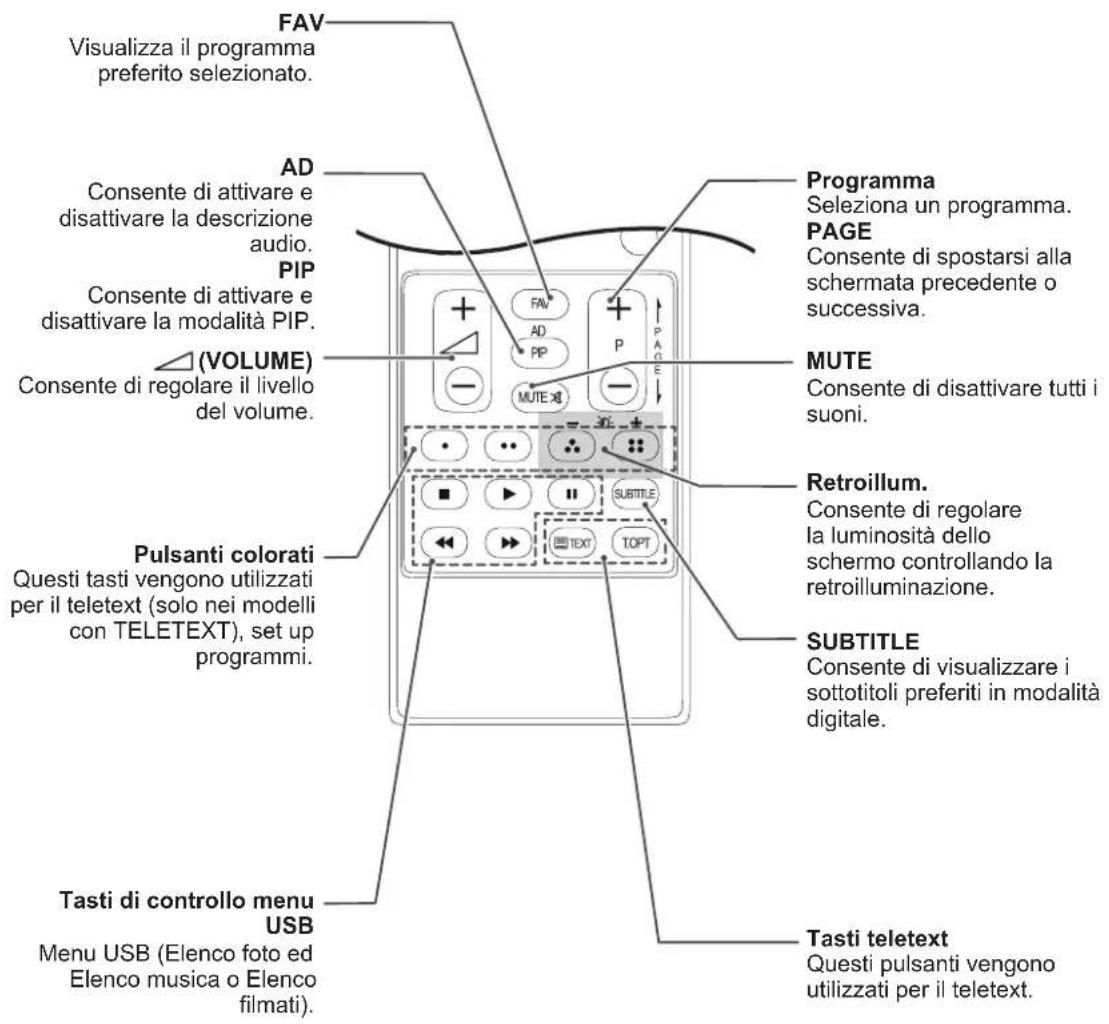

TELECOMANDO FAV Visualizza il programma preferito selezionato. Programma Seleziona un programma. PAGE Consente di spostarsi alla schermata precedente o successiva. MUTE Consente di disattivare tutti i suoni. (VOLUME) Consente di regolare il livello del volume. Tastiteletext Questi pulsanti vengono utilizzati per il teletext. SUBTITLE Consente di visualizzare i sottotitoli preferiti in modalità digitale.

Consente di attivare e disattivare la descrizione audio. PIP Consente di attivare e disattivare la modalità PIP. Tastidicontrollomenu USB Menu USB (Elenco foto ed Elenco musica o Elenco filmati). Pulsanticolorati Questi tasti vengono utilizzati per il teletext (solo nei modelli con TELETEXT), set up programmi. Retroillum. Consente di regolare la luminosità dello schermo controllando la retroilluminazione. Non è possibile regolare la retroilluminazione tramite il tasto giallo o blu nel canale MHEG. NOTAITALIANO

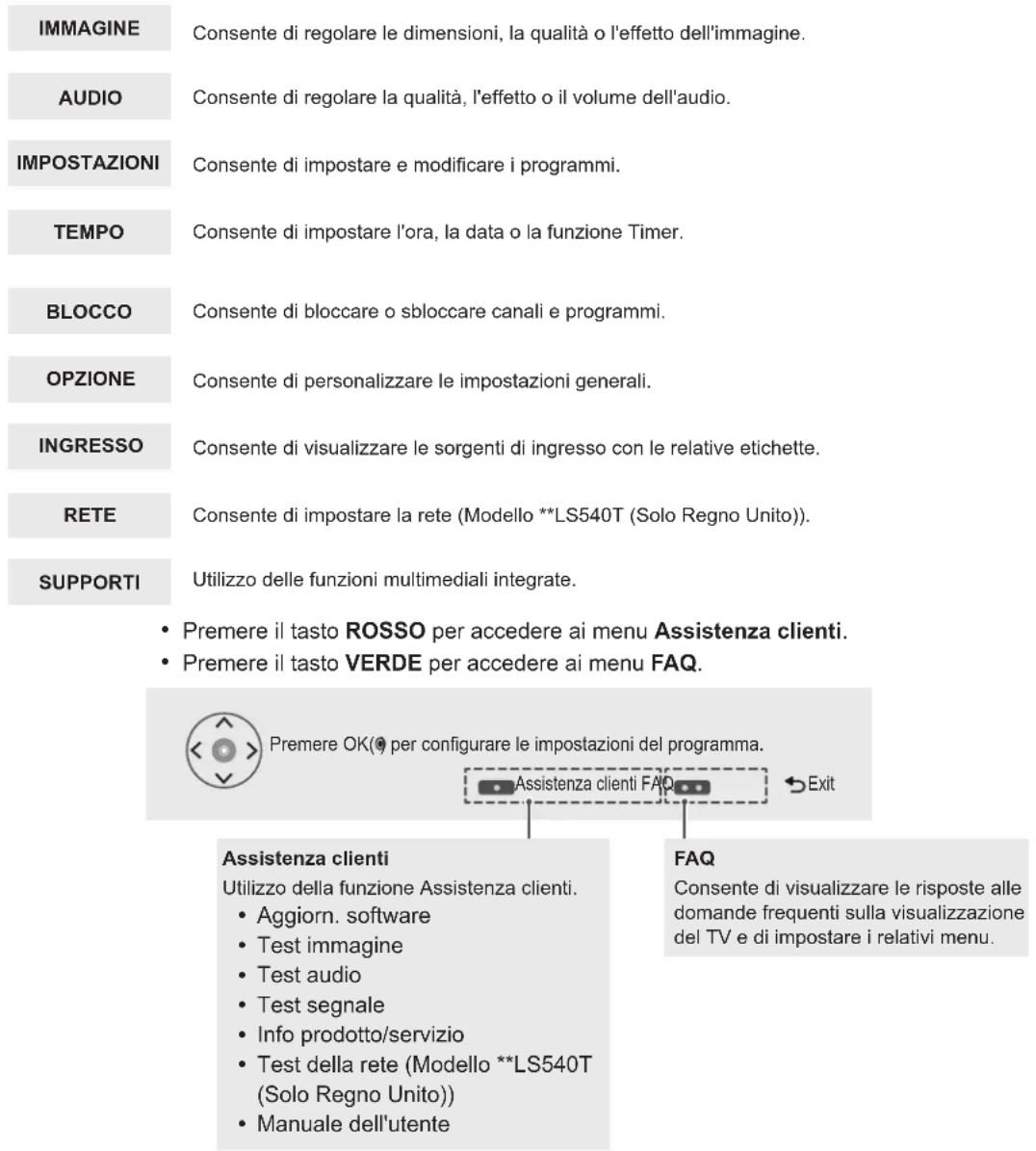

RETE SUPPORTIConsente di regolare le dimensioni, la qualità o l'effetto dell'immagine.Consente di bloccare o sbloccare canali e programmi.Consente di impostare e modificare i programmi.Consente di visualizzare le sorgenti di ingresso con le relative etichette.Consente di regolare la qualità, l'effetto o il volume dell'audio.Consente di personalizzare le impostazioni generali.Consente di impostare l'ora, la data o la funzione Timer.Consente di impostare la rete (Modello **LS540T (Solo Regno Unito)).Utilizzo delle funzioni multimediali integrate. PERSONALIZZAZIONEDELLEIMPOSTAZIONI Accessoaimenuprincipali

Premere SETTINGS per accedere ai menu principali. Premere i pulsanti di navigazione per scorrere fino a uno dei seguenti menu e premere OK. Premere i pulsanti di navigazione per scorrere fino all'impostazione o all'opzione desiderata e premere OK. Al termine, premere EXIT.Per tornare al menu precedente, premere (INDIETRO). Premere OK( ) per configurare le impostazioni del programma. Premere il tasto ROSSO per accedere ai menu Assistenzaclienti.

Premere il tasto VERDE per accedere ai menu FAQ. AssistenzaclientiUtilizzo della funzione Assistenza clienti. Aggiorn. software Test immagine Test audio Test segnale Info prodotto/servizio Test della rete (Modello **LS540T (Solo Regno Unito)) Manuale dell'utente FAQ Consente di visualizzare le risposte alle domande frequenti sulla visualizzazione del TV e di impostare i relativi menu. Assistenza clienti FAQ ExitITALIANO

UTILIZZO DEL MANUALE DELL'UTENTE

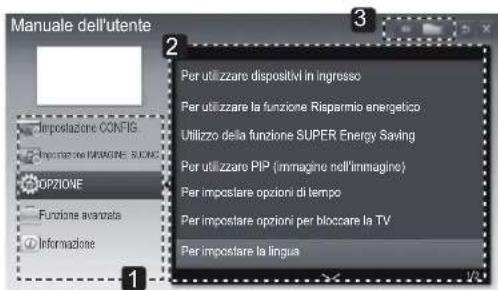

UTILIZZODELMANUALEDELL'UTENTE AccessoalmenuManuale dell'utente. UtilizzodelmenuTV

Premere SETTINGS per accedere ai menu principali. Premere il tasto ROSSO per accedere ai menu Assistenzaclienti. Premere i tasti di navigazione per scorrere fino a Manualedell'utente, quindi premere OK. Premere i tasti di navigazione per scorrere fino all'opzione desiderata, quindi premere OK. Al termine, premere EXIT.Per tornare al menu precedente, premere (INDIETRO). Utilizzodeltelecomando

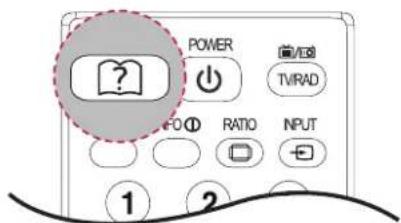

Premere (Manualedell'utente) per accedere a Manualedell'utente. Premere i tasti di navigazione per scorrere fino all'opzione desiderata, quindi premere OK. Al termine, premere EXIT.Per tornare al menu precedente, premere (INDIETRO).

Consente di selezionare la categoria desiderata.Consente di selezionare l'elemento desiderato.È possibile utilizzare per spostarsi tra le pagine.Consente di consultare la descrizione della funzione desiderata dall'indice.Consente di visualizzare la descrizione del menu selezionato.È possibile utilizzare

per spostarsi tra le pagine.Consente di eseguire lo zoom avanti o indietro dello schermo. L'immagine mostrata qui può essere diversa dal TV in uso.Manuale dell'utenteOPZIONEImpostazione CONFIG.Impostazione IMMAGINE, SUONOFunzione avanzataPer utilizzare dispositivi in ingressoUtilizzo della funzione SUPER Energy SavingPer utilizzare PIP (immagine nell'immagine)Per impostare opzioni per bloccare la TVPer impostare la linguaPer impostare opzioni di tempoPer utilizzare la funzione Risparmio energeticoInformazione

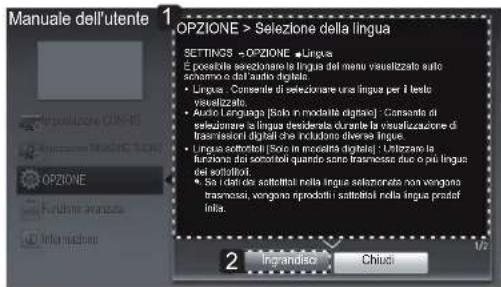

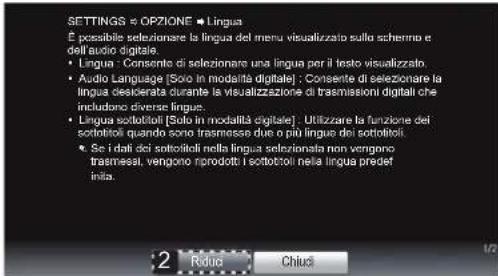

Manuale dell'utente OPZIONE > Selezione della lingua SETTINGS

Lingua È possibile selezionare la lingua del menu visualizzato sullo schermo e dell’audio digitale. Lingua : Consente di selezionare una lingua per il testo visualizzato. Audio Language [Solo in modalità digitale] : Consente di selezionare la lingua desiderata durante la visualizzazione di trasmissioni digitali che includono diverse lingue. Lingua sottotitoli [Solo in modalità digitale] : Utilizzare la funzione dei sottotitoli quando sono trasmesse due o più lingue dei sottotitoli.

Se i dati dei sottotitoli nella lingua selezionata non vengono trasmessi, vengono riprodotti i sottotitoli nella lingua predef inita. ChiudiIngrandisciOPZIONEImpostazione CONFIG.Impostazione IMMAGINE, SUONOFunzione avanzataInformazioneChiudiRiduci SETTINGS

Lingua È possibile selezionare la lingua del menu visualizzato sullo schermo e dell’audio digitale. Lingua : Consente di selezionare una lingua per il testo visualizzato. Audio Language [Solo in modalità digitale] : Consente di selezionare la lingua desiderata durante la visualizzazione di trasmissioni digitali che includono diverse lingue. Lingua sottotitoli [Solo in modalità digitale] : Utilizzare la funzione dei sottotitoli quando sono trasmesse due o più lingue dei sottotitoli.

Se i dati dei sottotitoli nella lingua selezionata non vengono trasmessi, vengono riprodotti i sottotitoli nella lingua predef inita.

MANUTENZIONE MANUTENZIONE PuliziadelTV Pulire regolarmente il TV per mantenerne le prestazioni ottimali e per estenderne la durata nel tempo. Schermoecornice Per rimuovere la polvere, pulire la superficie con un panno morbido e asciutto.Per rimuovere lo sporco maggiore, pulire la superficie con un panno morbido inumidito con acqua pulita o un detergente delicato diluito. Quindi, passare immediatamente un panno asciutto e pulito. Telaioesupporto Per rimuovere la polvere, pulire il telaio con un panno morbido e asciutto.Per rimuovere lo sporco maggiore, passare sul telaio un panno morbido inumidito con acqua pulita o contenente una piccola quantità di detergente delicato. Cavodialimentazione Rimuovere regolarmente la polvere o lo sporco che si accumula sul cavo di alimentazione. Innanzitutto, accertarsi di spegnere e di scollegare il cavo di alimentazione e tutti gli altri cavi. Quando il TV viene lasciato incustodito e non in uso per un lungo periodo, scollegare il cavo di alimentazione dalla presa a muro per evitare possibili danni derivanti da fulmini e sovratensioni elettriche. Non premere, strofinare o colpire la superficie con le unghie o con oggetti affilati per non provocare graffi sullo schermo e distorsioni delle immagini. Non utilizzare agenti chimici, ad esempio cere, benzene, alcool, acquaragia, insetticida, deodoranti per ambienti, lubrificanti, in quanto potrebbero danneggiare la finitura dello schermo e provocare scolorimenti. Non nebulizzare del liquido sulla superficie. In caso di penetrazione di acqua nel TV, potrebbero verificarsi incendi, scosse elettriche o malfunzionamenti. Non utilizzare agenti chimici perché potrebbero deteriorare la superficie. ATTENZIONE ATTENZIONE ATTENZIONEITALIANO

MANUTENZIONE / RISOLUZIONE DEI PROBLEMI

Se sullo schermo viene visualizzata un'immagine fissa per un periodo prolungato di tempo, l'immagine potrebbe venire impressa in modo permanente sullo schermo. I danni da "burn-in" o "image burn" dello schermo non sono coperti dalla garanzia.

Se il rapporto d'aspetto del TV è impostato su 4:3 per un lungo periodo di tempo, potrebbe verificarsi l'image burn nell'area letterbox dello schermo.

Evitare di visualizzare un'immagine fissa sullo schermo del TV per un periodo di tempo prolungato (2 ore e oltre per LCD) in modo tale da impedire che si verifichi il problema "image burn". Prevenzionedeidannidaburn-inoimageburndello schermodelTV RISOLUZIONEDEIPROBLEMI Generale Problema Risoluzione Impossibile controllare il TV con il telecomando.

Controllare il sensore del telecomando sul prodotto e riprovare.

Verificare la presenza di eventuali ostacoli tra il TV e il telecomando.

Verificare che le batterie siano ancora funzionanti e installate correttamente ( con , con ). Non viene visualizzata alcuna immagine e non è prodotto alcun suono.

Controllare che il TV sia acceso.

Verificare che il cavo di alimentazione sia collegato a una presa a muro.

Verificare se esiste un problema nella presa a muro collegando altri prodotti. Il TV si spegne improvvisamente.

Controllare le impostazioni di controllo dell'alimentazione. L'alimentazione potrebbe essere stata interrotta.

Verificare se la funzione Timer Spegnimento è attiva nelle impostazioni relative all'ora.

In mancanza del segnale, il TV si spegne automaticamente dopo 15 minuti di inattività.ITALIANO

SPECIFICHE TECNICHE SPECIFICHETECNICHE 22LS5400 22LS540T Pannello Tipo di schermo 546,1 mm di larghezza Dimensioni diagonale visibile : 546,1 mm Passo pixel 0,25 mm (H) x 0,25 mm (V) Segnale video Risoluzione max. 1920 x 1080 a 60 Hz Risoluzione consigliata 1920 x 1080 a 60 Hz Frequenza orizzontale Da 30 a 83 kHz Frequenza verticale Da 56 a 75 Hz Tipo di sincronizzazione Sincronizzazione separata, Digitale Connettore ingresso 22LS5400 TV, D-Sub analogico, SCART, PC Audio In, component,

CVBS, HDMI*2, USB, PCMCIA

22LS540T TV, D-Sub analogico, SCART, PC Audio In, component, CVBS, HDMI*2, USB, PCMCIA, LAN JACK (Solo Regno Unito) Alimentazione Tensione nominale 19 V 1,6 A Consumo elettrico Modalità Acceso: 30 W (tip.) Modalità Spento 0,4 W Adattatore CA/CC Produttore: Lien Chang, Modello LCAP25A Produttore: HONOR, Modello ADS-40SG-19-2 19032G Inclinazione Angolo di inclinazione da -5 a 20° Dimensioni (Larghezza x Profondità x Altezza) Peso Con supporto 508,6 mm x 180,9 mm x 386,5 mm 3,4 kg Senza supporto 508,6 mm x 62,9 mm x 314,8 mm 3,1 kg Condizioni ambientali Temperatura di funzionamento Umidità di funzionamento Da 10 a 35 °C Da 20 a 80% Temperatura di stoccaggio Umidità di stoccaggio Da -10 a 60 °C Da 5 a 90% 1 Solo modelli che supportano DVB-T2 2 Ad eccezione dei modelli che supportano DVB-T2 TV digitale

Copertura programma VHF, UHF VHF: E2 a E12, UHF : E21 a E69, CATV: S1 a S20, HYPER: S21 a S47 Numero massimo di programmi memorizzabili 1,500 Impedenza antenna esterna 75 Ω Le specifiche del prodotto precedentemente indicate possono subire modifiche senza preavviso in seguito all'aggiornamento delle funzioni del prodotto.ITALIANO

SPECIFICHE TECNICHE 27LS5400 27LS540T Pannello Tipo di schermo 685,65 mm di larghezza Dimensioni diagonale visibile : 685,65 mm Passo pixel 0,31 mm (H) x 0,31 mm (V) Segnale video Risoluzione max. 1920 x 1080 a 60 Hz Risoluzione consigliata 1920 x 1080 a 60 Hz Frequenza orizzontale Da 30 a 83 kHz Frequenza verticale Da 56 a 75 Hz Tipo di sincronizzazione Sincronizzazione separata, Digitale Connettore ingresso 27LS5400 TV, D-Sub analogico, SCART, PC Audio In, component,

CVBS, HDMI*2, USB, PCMCIA

27LS540T TV, D-Sub analogico, SCART, PC Audio In, component, CVBS, HDMI*2, USB, PCMCIA, LAN JACK (Solo Regno Unito) Alimentazione Tensione nominale 19 V 2,0 A Consumo elettrico Modalità Acceso: 35 W (tip.) Modalità Spento 0,4 W Adattatore CA/CC Produttore: LITE-ON, Modello PA-1650-64 Produttore: LG Innotek, Modello PSAB-L101A Inclinazione Angolo di inclinazione da -5 a 20° Dimensioni (Larghezza x Profondità x Altezza) Peso Con supporto 641,3 mm x 203,3 mm x 458,8 mm 5,2 kg Senza supporto 641,3 mm x 53 mm x 391,1 mm 4,6 kg Condizioni ambientali Temperatura di funzionamento Umidità di funzionamento Da 10 a 35 °C Da 20 a 80% Temperatura di stoccaggio Umidità di stoccaggio Da -10 a 60 °C Da 5 a 90% 1 Solo modelli che supportano DVB-T2 2 Ad eccezione dei modelli che supportano DVB-T2 TV digitale

Copertura programma VHF, UHF VHF: E2 a E12, UHF : E21 a E69, CATV: S1 a S20, HYPER: S21 a S47 Numero massimo di programmi memorizzabili 1,500 Impedenza antenna esterna 75 Ω Le specifiche del prodotto precedentemente indicate possono subire modifiche senza preavviso in seguito all'aggiornamento delle funzioni del prodotto.ITALIANO

SPECIFICHE TECNICHE Dichiarazione di conformità La società LG Electronics Italia S.p.A. dichiara che il televisore a colori LG 22LS5400-ZA /22LS540T-ZA/ 27LS5400-ZA / 27LS540T-ZA è fabbricato in conformità alle prescrizioni del D.M. n°548 del 28/08/95, pubblicato sulla G.U. n°301 del 28/12/95 ed in particolare è conforme a quanto indicato nell’art. 2, comma 1 dello stesso decreto. Questo apparecchio è fabbricato nella C.E.E nel rispetto delle disposizioni di cui al D.M. 26/03/92ed in particolare è conforme alle prescrizioni del Art. 1 dello stesso decreto ministeriale.snlYXXXh- T8 Saturn7 LR C MPONENT COMPONENT HDMI1 HDMI1

Utilizzare uno sdoppiatore del segnale per usare più di 2 televisori. Se la qualità dell’immagine è scarsa, installare correttamente un amplificatore del segnale per migliorarla. Se la qualità dell’immagine è scarsa con un’antenna collegata, indirizzare l’antenna nella direzione corretta. Visitare il sito http://AntennaWeb.org per ulteriori informazioni sul collegamento relativo all’antenna e ai cavi.EspañolConecte una antena, TV por cable o un descodificador para ver la TV teniendo en cuenta lo siguiente. Las ilustraciones pueden variar con respecto a los accesorios reales. El cable de radiofrecuencia (RF) es opcional. Conecte la TV a una toma de pared de antena con un cable RF (75

Supported HDMI Audio format: Dolby Digital, PCM (Up to 192 KHz, 32k/44.1k/48k/88k/96k/176k/ 192k, DTS Not supported.)Italiano1. Collegare il cavo dell’antenna alla porta di ingresso dell’antenna sulla TV.2. Collegare la presa dell’adattatore CC al jack di ingresso di alimentazione sulla TV.3. Collegare il cavo di alimentazione all’adattatore CC, quindi inserire il cavo di alimentazione nella presa a muro. ATTENZIONE

I cavi High Speed HDMI™ ad alta velocità sono testati per trasmettere un segnale HD fino a 1080p e superiore.

Vérifiez que le câble correspond à la connexion couleur assortie. Italiano Consente la trasmissione dei segnali analogici audio e video da un dispositivo esterno al TV. Collegare il dispositivo esterno e il TV mediante il cavo Component come mostrato nell’illustrazione di seguito. Per visualizzare le immagini utilizzando la scansione progressiva, accertarsi di utilizzare il cavo component. NOTA

L’errato collegamento dei cavi può far sì che le immagini vengano visualizzate in bianco e nero o con colori distorti.

Vérifiez que le câble correspond à la connexion couleur assortie. Italiano Consente la trasmissione dei segnali analogici audio e video da un dispositivo esterno al TV. Collegare il dispositivo esterno e il TV mediante il cavo composito come mostrato nell’illustrazione di seguito. NOTA

Tous les câbles Euro scart utilisés doivent être des câbles de signal blindés. Italiano Consente la trasmissione dei segnali audio e video da un dispositivo esterno al TV. Collegare il dispositivo esterno e il TV con il cavo Euro Scart come mostrato nell’illustrazione di seguito. Per visualizzare le immagini utilizzando la scansione progressiva, accertarsi di utilizzare il cavo Euro Scart. Tipo di uscita Modalità di ingresso corrente AV1 (uscita TV

Taille de la prise casque : 0,35 cm Italiano Consente la trasmissione del segnale delle cuffie dal TV a un dispositivo esterno. Collegare il TV con le cuffie come mostrato nell’illustrazione di seguito. NOTA

Le voci del menu AUDIO sono disabilitate se sono collegate le cuffie.

Uscita audio max delle cuffie: da 10 mW a 15

Verificare che il modulo CI sia inserito nello slot della scheda PCMCIA nel verso corretto. Se il modulo non è inserito nel modo corretto, possono verificarsi danni al TV e allo slot stesso. Español Puede visualizar los servicios de abono (de pago) en el modo de DTV. Esta función no está disponible en todos los países. NOTA

Autres régions : le port LAN n’est pas disponible.B-17 MAKING CONNECTIONS Italiano Collegare il TV a una rete LAN (Local Area Network) tramite la porta LAN come mostrato nell’illustrazione di seguito e configurare le impostazioni di rete. Dopo la connessione fisica, per alcune reti domestiche potrebbe essere necessario configurare le impostazioni di rete del TV. Per la maggior parte delle reti domestiche, il TV si collegherà automaticamente senza alcuna configurazione. Per informazioni dettagliate, contattare il proprio provider Internet o consultare il manuale del router in uso. ATTENZIONE

Non collegare un cavo telefonico modulare alla porta LAN.

Poiché sono disponibili vari metodi di connessione, attenersi alle specifiche del proprio fornitore di telecomunicazioni o provider di servizi Internet. NOTA [Modello **LS540T]

Regno Unito: porta LAN disponibile (la porta LAN è stata aggiunta per supportare HD MHEG).

• Plug & play: si tratta di una funzione mediante la quale un PC riconosce un dispositivo nel momento in cui esso viene collegato al computer stesso e acceso, senza la necessità di configurare il dispositivo o di un intervento da parte dell’utente. NOTA

Si consiglia di utilizzare il TV con il collegamento HDMI per ottenere la migliore qualità delle immagini.

Se non si utilizza un altoparlante esterno opzionale, collegare il PC al TV con il cavo audio opzionale.

Se si accende il TV quando l’apparecchio si raffredda, potrebbe verificarsi uno sfarfallio dello schermo. Si tratta di un effetto normale.

Utilizzare un cavo di interfaccia del segnale schermato, come un cavo D-sub a 15 pin e un cavo HDMI a DVI con nucleo di ferrite, per mantenere la compatibilità standard con il monitor.

Sullo schermo potrebbero comparire dei puntini di colore rosso, verde o blu. Si tratta di un effetto normale.

Collegare il cavo di ingresso del segnale e fissarlo ruotando le viti in senso orario.

Non premere sullo schermo a lungo con le dita, poiché ciò potrebbe provocare distorsioni temporanee sullo schermo.

Evitare di visualizzare un’immagine fissa sullo schermo per un periodo di tempo prolungato per prevenire problemi di “image burn”. Se possibile, utilizzare un salvaschermo. NOTA

Se si desidera utilizzare la modalità HDMI-PC, è necessario impostare l’etichetta di ingresso sulla modalità PC.

L’OSD (On Screen Display) viene visualizzato sullo schermo come riportato di seguito.

Quando si passa a un ingresso HDMI. L'input è connesso al tuo PC? Non mostrare di nuovo il messaggio Sì No

Se si seleziona “Sì”, la dimensione e la qualità dell’immagine vengono ottimizzate in base al PC.

Se si seleziona “No”, la dimensione e la qualità dell’immagine vengono ottimizzate in base al dispositivo AV (lettore DVD, decoder digitale, console per videogiochi).

Se si seleziona “Non mostrare di nuovo il messaggio”, il messaggio non viene più visualizzato finché il TV non viene reimpostato. È possibile modificare il valore impostato in SETTINGS s INGRESSO s Rinomina ingressi.

Formats audio HDMI pris en charge : Dolby Digital, PCM (jusqu’à 192 KHz, 32k/44,1k/48k/88k/96k/ 176k/192k, DTS non pris en charge). Italiano Consente la trasmissione dei segnali digitali audio e video dal PC al TV. Collegare il PC e il TV con il cavo HDMI come mostrato nelle illustrazioni di seguito. Per collegare il PC al TV con un collegamento HDMI, è necessario impostare il PC con l’etichetta di un’origine di ingresso. NOTA

I cavi High Speed HDMI™ sono testati per trasmettere un segnale HD fino a 1080p e superiore.

Per utilizzare la modalità HDMI-PC, è necessario impostare l’opzione Rinomina ingressi sulla modalità PC.

Se si desidera utilizzare la modalità HDMI- PC, è necessario impostare l’etichetta dell’ingresso sulla modalità PC o DVI.
