GEBRUIKSAANWIJZING PFS 800 A1 PARKSIDE

Gebruiks- en veiligheidsvoorschriften

Vertaling van de originele gebruiksaanwijzing

Vouw voor het lezen de pagina met de afbeeldingen uit en maak u vervolgens vertrouwd met alle functies van het product.

NL / BE Gebruiks- en veiligheidsvoorschriften Pagina 35

1 Verklaring van de symbolen op het product.... 36

2 Inleiding.... 37

3 Productbeschrijving (afb. 1-12).... 37

4 Inhoud van de levering (afb. 2).... 37

5 Beoogd gebruik.... 37

6 Veiligheidsvoorschriften 38

10 Voor de ingebruikname 43

11 Bediening.... 44

12 Werkwijze (afb. 1) 44

13 Reiniging en onderhoud 45

14 Transport.... 46

15 Opslag 47

16 Elektrische aansluiting 47

17 Reparatie en reserveonderdelen bestellen 47

18 Afvalverwerking en hergebruik.... 48

19 Verhelpen van storingen 48

20 Onderhoudsschema.... 49

21 EU-conformiteitsverklaring 49

22 Garantiebewijs 50

23 Explosietekening 87

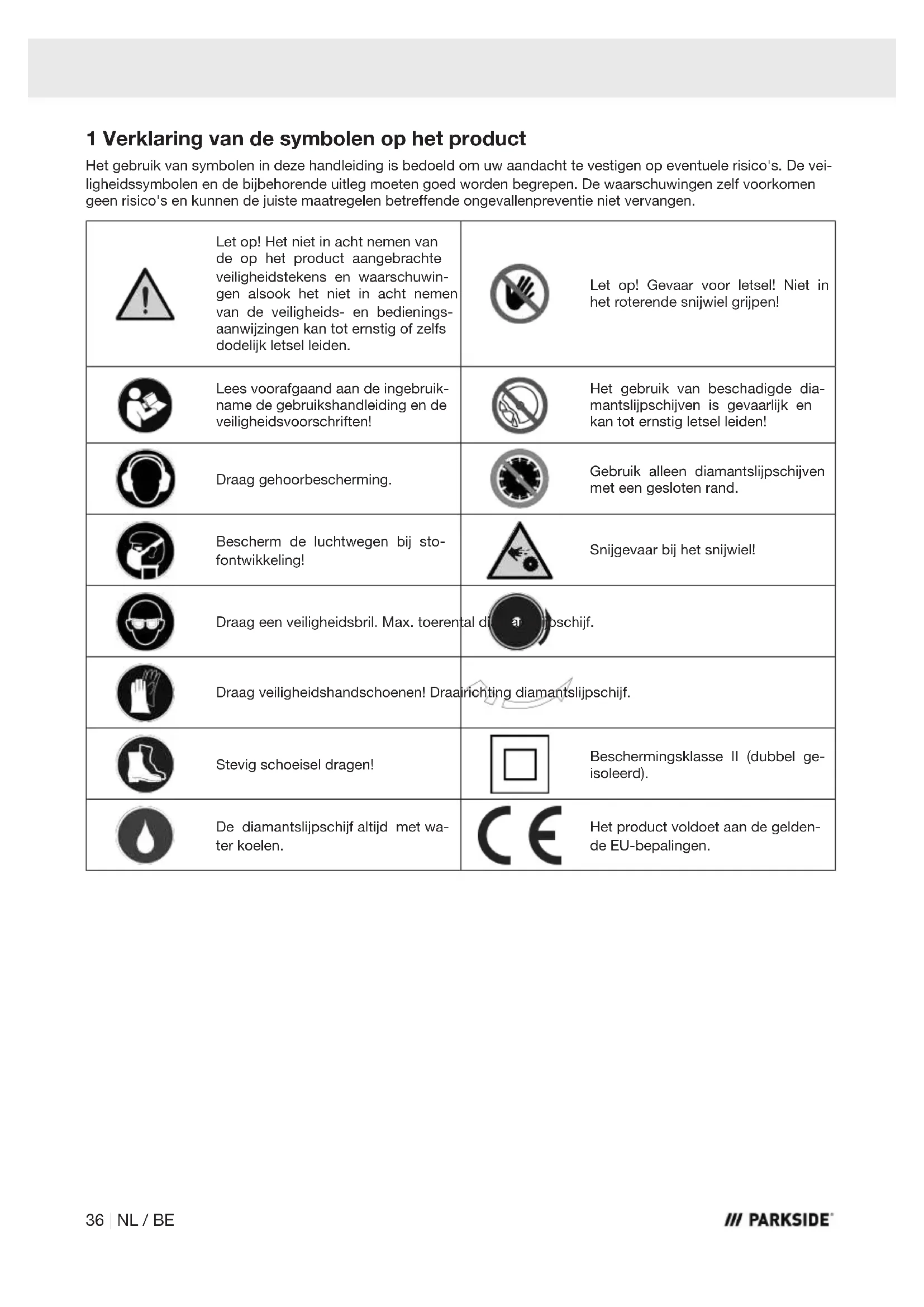

1 Verklaring van de symbolen op het product

Het gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico's. De veiligheidssymbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen zelf voorkomen geen risico's en kunnen de juiste maatregelen betreffende ongevallenpreventie niet vervangen.

	Let op! Het niet in acht nemen van de op het product aangebrachte veiligheidstekens en waarschuwingen alsook het niet in acht nemen van de veiligheids- en bedienings-aanwijzingen kan tot ernstig of zelfs dodelijk letsel leiden.		Let op! Gevaar voor letsel! Niet in het roterende snijwiel grijpen!
	Lees voorafgaand aan de ingebruik-name de gebruikshandleiding en de veiligheidsvoorschriften!		Het gebruik van beschadigde diamantslijpschijven is gevaarlijk en kan tot ernstig letsel leiden!
	Draag gehoorbescherming.		Gebruik alleen diamantslijpschijven met een gesloten rand.
	Bescherm de luchtwegen bij sto-fontwikkeling!		Snijgevaar bij het snijwiel!
	Draag een veiligheidsbril. Max. toerental d		schijf.
	Draag veiligheidshandschoenen! Draaairichting diamantslijpschijf.
	Stevig schoeisel dragen!		Beschermingsklasse II (dubbel ge-isoleerd).
	De diamantslijpschijf altijd met wa-ter koelen.		Het product voldoet aan de gelden-de EU-bepalingen.

2 Inleiding

Fabrikant:

Scheppach GmbH

Wij wensen u veel plezier en succes bij het werken met uw nieuwe product.

Aanwijzing:

De fabrikant van dit product is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aansprakelijk voor schade die aan dit product of door dit product ontstaan bij:

• Ondeskundige behandeling
- Het niet in acht nemen van de gebruikshandleiding
- Reparaties door derden, niet geautoriseerde vakmensen
- Inbouw en vervanging van niet-originele reserveonderdelen
- Gebruik dat niet conform de voorschriften is
- uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE0113.

Let op:

De gebruikshandleiding maakt deel uit van dit product.

Deze bevat belangrijke aanwijzingen, hoe u met het product veilig, vakkundig en economisch werkt, hoe u gevaren vermijdt, reparatiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het product verhoogt. Aanvullend op de veiligheidsbepalingen van deze gebruikshandleiding moet u absoluut de voor de werking van het product geldende voorschriften van uw land in acht nemen.

Maak u voor aanvang van de werkzaamheden bekend met alle bedienings- en veiligheidsinstructies. Gebruik het product uitsluitend als beschreven en voor de aangegeven toepassingen. Bewaar de gebruikshandleiding daarom goed, en verstrek alle documentatie als het product wordt doorgegeven aan derden.

3 Productbeschrijving (afb. 1-12)

1. Tafel
2. Afdekkap
   2a. Bout
3. Splijtwig
   3a. Bouten
4. Afdekking
   4a. Bout
5. Overbelastingsschakelaar
6. Aan-schakelaar
7. Uit-schakelaar
8. Handgreep
9. Parallelaanslag

9a. Klemschroef
9b. Bout
9c. Metalen klem
9d. Afdekking
10. Hoekaanslag
10a. Vastzetschroef
10b. Geleideblad
11. Motoras
11a. Binnenflens
11b. Externe flens
11c. bevestigingsmoer
12. Afsluitpluggen
13. Niveau-indicator
14. kabelhouder
15. Standaard
16. Diamantslijpschijf
17. Steeksleutel SW 6/8 mm
18. Steeksleutel SW 13/15 mm

4 Inhoud van de levering (afb. 2)

Pos. Aantal Aanduiding

2.	1 x	Afdekkap
3.	1 x	Splijtwig
9.	1 x	Parallelaanslag
9a.	2 x	Klemschroef
9b.	2 x	Bout
9c.	2 x	Metalen klem
9d.	2 x	Afdekking
10.	1 x	Hoekaanslag
10a.	1 x	Vastzetschroef
10b.	1 x	Geleideblad
16.	1 x	Diamantslijpschijf
17.	1 x	Steeksleutel SW 6/8 mm
18.	1 x	Steeksleutel SW 13/15 mm
	1 x	Tegelsnijmachine
	1 x	Gebruiksaanwijzing

5 Beoogd gebruik

De tegelsnijmachine kan worden gebruikt voor gewone snijwerkzaamheden aan kleine en middelgrote tegels (tegels, keramiek of dergelijke), afhankelijk van de afmetingen van de machine. Het zagen van hout en metaal is niet toegestaan.

Het product mag uitsluitend worden gebruikt waarvoor het bedoeld is. Elk ander of verdergaand- is niet volgens de voorschriften. Voor hieruit ontstane schade of verwondingen, van welke soort dan ook, is de gebruiker en niet de fabrikant aansprakelijk.

Ook de naleving van de veiligheidsvoorschriften, de montagehandleiding en de aanwijzingen in de gebruikshandleiding maken deel uit van het beoogd gebruik.

Personen, die het product bedienen of onderhoud aan het product verrichten, moeten hiermee bekend zijn en op de hoogte zijn van de mogelijke gevaren.

De fabrikant is niet aansprakelijk voor wijzigingen die aan het product worden aangebracht en de hieruit voortvloeiende schade.

Het product mag uitsluitend met de originele onderde- len en originele accessoires van de fabrikant worden gebruikt.

De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aangegeven afmetingen moeten in acht worden genomen.

Let erop dat onze producten volgens het beoogd gebruik niet voor bedrijfsmatige, ambachtelijke of industriële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het product in bedrijfsmatige, ambachtelijke of industriële ondernemingen of bij soortgelijke werkzaamheden worden ingezet.

Elk ander gebruik, dat in deze handleiding niet uitdrukkelijk toegelaten wordt, kan tot schade aan het product leiden en een ernstig gevaar voor de gebruiker vormen.

Het product is bedoeld voor gebruik door volwassenen. Jongeren vanaf 16 jaar mogen het product alleen onder toezicht gebruiken. De fabrikant is niet aansprakelijk voor schade die het gevolg is van oneigenlijk gebruik of onjuiste bediening.

Verklaring van de signaalwoorden in de gebruikershandleiding

GEVAAR

Signaalwoord voor aanduiding van een direct aanwezige, gevaarlijke situatie die, indien deze niet wordt vermeden, de dood of ernstige verwondingen tot gevolgd heeft.

WAARSCHUWING

Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, tot de dood of ernstige verwondingen kan leiden.

VOORZICHTIG

Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, tot geringe of matige verwondingen kan leiden.

LET OP

Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, materiële schade aan producten of eigendommen tot gevolg kan hebben.

6 Veiligheidsvoorschriften

Algemene veiligheidsvoorschriften voor elektrische apparaten

WAARSCHUWING

Lees alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en technische gegevens die bij dit elektrische gereedschap zijn mee-geleverd.

Nalatigheden bij het niet naleven van de onderstaande aanwijzingen kunnen elektrische schok, brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsvoorschriften en -aanwijzingen voor toekomstig gebruik.

Het in de veiligheidsvoorschriften gebruikte begrip "Elektrisch gereedschap" is van toepassing op netgevoed elektrisch gereedschap (met netsnoer) of op accugevoed elektrisch gereedschap (zonder netsnoer).

1) Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Rommel of slecht verlichte werkplaatsen kunnen leiden tot ongevallen.
b) Werk met het elektrisch gereedschap niet in een explosiegevaarlijke omgeving, waarin zich brandbare vloeistoffen, gas of stof bevinden. Elektrisch apparaat produceert vonken, waardoor stof of dampen kunnen ontbranden.
c) Houd kinderen en andere personen tijdens het gebruik uit de buurt van het elektrische gereedschap. Bij afbuiging kunt u de controle over het elektrische apparaat verliezen.

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekker samen met geaard elektrisch gereedschap. Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schok.

b) Let op dat u geen fysiek contact maakt met ge-aarde onderdelen zoals bijv. buizen, radiatoren, elektrische haarden, koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw li-chaam geaard is.
c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Het indringen van water in een elektrisch apparaat vergroot het risico op een elektrische schok.
d) Gebruik het netsnoer niet om het elektrische gereedschap te dragen, aan op te hangen of om de stekker uit het stopcontact te trekken. Houd het netsnoer uit de buurt van hitte, scherpe randen of bewegende delen. Beschadigde of opgewikkelde snoeren verhogen het risico op een elektrische schok.
e) Als u met een elektrisch gereedschap in de open lucht werkt, gebruik dan alleen een verlengsnoer dat ook geschikt is voor gebruik buitenshuis. De toepassing van een voor buitenshuis gebruik geschikt verlengsnoer vermindert het risico op een elektrische schok.
f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving niet kan worden vermeden, gebruik dan een aardlekschakelaar. Het gebruik van een aardlekschakelaar voorkomt het risico op een elektrische schok.

3) Veiligheid van personen

a) Wees altijd voorzichtig, let op waar u mee bezig bent en ga verstandig te werk bij werkzaamheden met elektrisch gereedschap. Maak geen gebruik van elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicamenten. Een moment van onachtzaamheid bij gebruik van het elektrische gereedschap kan leiden tot ernstig letsel.
b) Draag persoonlijke beschermingsmiddelen en ook altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, al naar gelang het soort gereedschap en de toepassing ervan, verkleint het risico op verwondingen.
c) Vermijd ingebruikname zonder toezicht. Controleer of het elektrisch gereedschap is uitgeschakeld voordat u het op de stroomvoorziening en/of de accu aansluit, het gereedschap oppakt of draagt. Als u tijdens het dragen van het elektrische gereedschap uw vinger op de schakelaar hebt of het reeds ingeschakelde elektrische apparaat op de stroomvoorziening aansluit, kan dit tot letsel en ongevallen leiden.
d) Verwijder instelgereedschap of de moersleutel, voordat u het elektrische gereedschap inschakelt. Een gereedschap of sleutel dat/die zich in een draaiend onderdeel van het elektrische gereedschap bevindt, kan verwondingen veroorzaken.

e) Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele positie en zorg ervoor dat u altijd stabiel staat. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.
f) Draag geschikte kleding. Draag geen wijde kle- ding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loszittende kleding, sieraden of lange haren kunnen worden vastgegre- pen door bewegende delen.
g) Als stofafzuig- en -opvanginrichtingen kunnen worden gemonteerd, moeten deze worden aangesloten en juist worden toegepast. Het gebruik van een stofafzuiging kan gevaar door stof verminderen.
h) Voorkom een vals gevoel van zekerheid en houd u altijd aan de veiligheidsvoorschriften voor elektrische apparaten, ook als u ervaren bent met het elektrisch apparaat. Achteloos handelen kan in een fractie van een seconde tot ernstige verwondingen leiden.

4) Gebruik en behandeling van het elektrische gereedschap

a) Zorg dat het elektrische gereedschap niet overbelast raakt. Gebruik voor de werkzaamheden het daarvoor bedoelde elektrische gereedschap. Met het juiste elektrische apparaat werkt u beter en veiliger in het aangegeven vermogensbereik.
b) Gebruik geen elektrisch apparaat, waarvan de schakelaar defect is. Een elektrisch gereedschap, dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.
c) Trek de stekker uit het stopcontact en/of verwijder de uitneembare accu voordat u de apparaatinstellingen wijzigt, inzetstukken vervangt of het elektrische apparaat weglegt. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap per ongeluk wordt gestart.
d) Bewaar niet-gebruikte elektrische apparaten buiten bereik van kinderen. Laat het elektrisch apparaat niet gebruiken door personen die er niet mee vertrouwd zijn of deze aanwijzingen niet hebben gelezen. Elektrische apparaten zijn gevaarlijk als ze door onervaren personen worden gebruikt.
e) Voer zorgvuldig onderhoud uit aan elektrische apparaten en inzetstukken. Controleer of bewegende delen probleemloos functioneren en niet klemmen, of onderdelen gebroken of beschadigd zijn, waardoor de functie van het elektrische gereedschap wordt beïnvloed. Laat beschadigde onderdelen voor gebruik van het elektrische apparaat eerst repareren. Veel ongevallen ontstaan door slecht onderhouden elektrische apparaten.

f) Houd snijgereedschap scherp en schoon. Zorg-vuldig onderhouden snijgereedschap met scherpe snijranden klemt minder snel vast en is makkelijker te gebruiken.
g) Gebruik elektrische apparaten, inzetstuk, inzetstukken enz. overeenkomstig deze aanwijzingen. Houd daarbij rekening met de omstandigheden waarin gewerkt wordt en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere toepassingen dan het voorgeschreven gebruik kan leiden tot gevaarlijke situaties.
h) Houd grepen en greepoppervlakken droog, schoon en vrij van olie en vet. Als grepen en greepoppervlakken glad zijn, kan het elektrisch gereedschap in onvoorziene situaties niet veilig bediend en onder controle gehouden worden.

5) Service

a) Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd deskundig personeel repareren met uitsluitend originele reserveonderdelen. Hiermee wordt de veiligheid van het elektrische gereedschap gewaarborgd.

6.1 Veiligheidsinstructies voor tegelsnijmachines

• Plaats het product op een slipvrije, vlakke, stabiele ondergrond die vrij is van obstakels en goed verlicht is.
• Draag bij gebruik van de machine altijd oog- en gehoorbescherming.
• Draag bij het verwisselen van de inzetstukken veiligheidshandschoenen.
• Zorg ervoor dat de richtingspijl op het inzetgereedschap overeenkomt met de richtingspijl op de beschermkap.
• Alleen diamantslijpschijven getest volgens EN 13236:2019 met de opgegeven buitendiameter en asgatdiameter mogen worden gebruikt. Het aangegeven vermogen van de diamantslijpschijf mag niet worden overschreden. Het gebruik van een ander type inzetgereedschap is niet toegestaan en kan leiden tot levensgevaarlijk letsel.
• Gebruik alleen diamantslijpschijven met een gesloten rand.
• Vervang om veiligheidsredenen elk beschadigd of gebarsten inzetgereedschap.
• Beheer stofvorming bij de bron om de luchtkwaliteit te verbeteren, gezondheidsrisico's te verminderen en te voldoen aan milieuregelgeving. Om stofvorming tot een minimum te beperken, moet het product altijd worden gebruikt met voldoende water om het stof te binden!

• Bij het werken met het product kan stof vrijkomen dat gevaarlijk is voor de gezondheid. Gebruik altijd voldoende water om stof te binden!

• Laat het product niet zonder toezicht lopen en bewaar het droog en buiten bereik van kinderen.

• Schakel voor alle onderhouds- en reinigingswerkzaamheden het product uit, trek de voedingsstekker uit het stopcontact en wacht tot het inzetgereedschap stilstaat.

6.1.1 Verdere veiligheidsinstructies voor tegelsnijmachines

WAARSCHUWING

Inzetstukken kunnen scherp zijn en tijdens het gebruik heet worden. Draag altijd veiligheidshandschoenen, als u met inzetgereedschap werkt.

• Let bij de ingebruikname er op dat de netspanning overeenkomt met de bedrijfsspanning op het typeplaatje.
• Als het product voor langere tijd uitgeschakeld en onbeheerd wordt achtergelaten, beveilig het dan tegen onbevoegd opnieuw inschakelen.
• Let op! Het inzetgereedschap blijft draaien nadat het product is uitgeschakeld!
• Oefen nooit zijwaartse druk uit op het inzetgereedschap om het tot stilstand te brengen.
• Houd uw handen uit de buurt van het inzetgereedschap.
• Koppel het product los van de stroomvoorziening en draai het inzetgereedschap met de hand om er zeker van te zijn dat het niet geblokkeerd wordt.
• Controleer voor elk gebruik of de beschermkap in perfecte staat is en of het inzetgereedschap goed vastzit.
• Trek altijd de voedingsstekker uit het stopcontact, voordat u het inzetgereedschap wisselt.
• Steek nooit inferieur inzetgereedschap in het product. Plaats uitsluitend inzetgereedschap in de juiste maat.
• Houd de flens en de houder van het inzetgereedschap altijd schoon.
• Controleer of de flensbout met een geschikte moersleutel goed is aangehaald.
• Gebruik het product nooit zonder beschermkap of splijtwig. Onjuiste afstand, positie en uitlijning kunnen de reden er voor zijn dat de splijtwig een terugslag niet vermijdt.
• Snijd nooit meer dan één tegel tegelijk.
• Snijd nooit stukken die te klein zijn om stevig tegen de zijaanslag te houden zonder voldoende ruimte voor de hand over te laten om op veilige afstand van het inzetgereedschap te blijven.
• Zorg ervoor dat het te snijden werkstuk voldoende ruimte heeft om zijwaarts te bewegen. Anders kan het te snijden stuk vast komen te zitten in het inzetgereedschap.

- Controleer of de tafel en de omgeving vrij zijn, met uitzondering van de te snijden tegel.

- Probeer nooit, uit de vrije hand te snijden. Zorg er altijd voor dat de te snijden tegel stevig tegen de parallelle zijaanslag of hoekaanslag wordt gedrukt.

- Wanneer het netsnoer beschadigd is, moet deze door de klantenservice worden vervangen om gevaar te vermijden.

Restrisico's

Het product is vervaardigd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kan tijdens de werkzaamheden sprake zijn van enkele restrisico's.

• Gevaar voor de gezondheid, veroorzaakt door elektriciteit bij gebruik van onjuiste snoeren.
• Bovendien kunnen er ondanks alle getroffen voorzieningen verborgen restrisico's bestaan.
• Restrisico's kunnen worden geminimaliseerd als de "veiligheidsvoorschriften" en het "gebruik conform de voorschriften" alsook de bedieningshandleiding worden opgevolgd.
• Vermijd onvoorziene ingebruikname van het product.
• Houd uw handen buiten de werkomgeving, wanneer het product in bedrijf is.
• Volg de in de gebruikshandleiding voorgeschreven onderhouds- en veiligheidsvoorschriften op.

WAARSCHUWING

Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat het elektrische apparaat wordt gebruikt.

Diamantslijpschijf ø 180 mm xø 22,23 mm
Omvangsnelheid max. 80 m/s
Stambladdikte 1,2 mm
Dikte splijtwig 1,5 mm
Watertankvolumes	0,5 l
Afmetingen tafel (L x B)	39,5 cm x 38,5 cm
Gewicht (met lege vloeistofcontainer en zonder inzetgereedschap)	ca. 5,3 kg
Gewicht (met gevulde vloeistofcontainer en inzetgereedschap)	ca. 5,8 kg

Technische wijzigingen voorbehouden!

\*Bedrijfsmodus S1 (continubedrijf)

Het product kan continu met het aangegeven vermogen worden gebruikt.

\*Bedrijfsmodus S2 (kortstondig gebruik)

Het product mag kortstondig bij het aangegeven vermogen worden gebruikt (10 min).

Geluid en trilling

WAARSCHUWING

Lawaai kan ernstige gezondheidsklachten tot gevolg hebben. Als het geluid van de machine hoger is dan 85 dB, draag dan geschikte gehoorbescherming voor u en personen in de omgeving.

Informatie over de geluidsproductie gemeten volgens de relevante normen (EN ISO 3744:2010, ISO 11201:2010):

Geluidswaarden

Geluidsdrukniveau L_pA	82,5 dB
Meetonzekerheid L_pA	2,5 dB
Geluidsvermogensniveau L_wA	92,2 dB
Meetonzekerheid L_wA	2,5 dB

WAARSCHUWING

De geluidsemissies kunnen van de opgegeven waarde afwijken wanneer het product daadwerkelijk wordt gebruikt. Dit is afhankelijk van de wijze waarop het product wordt gebruikt en de aard van het werkstuk dat wordt bewerkt.

Probeer om de belasting zo gering mogelijk te houden. Zo kan bijvoorbeeld de werktijd worden beperkt. Hierbij moeten alle aspecten van de bedrijfscyclus in aanmerking worden genomen (zoals de tijd dat het product uitgeschakeld is en de tijd dat deze ingeschakeld is, maar onbelast draait).

8 Uitpakken

WAARSCHUWING

Het product en de verpakkingsmaterialen zijn geen kinderspeelgoed!

Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar!

• Open de verpakking en haal het product er voorzichtig uit.
• Verwijder het verpakkingsmateriaal evenals de verpakkings- en transportbeveiligingen (indien voorhanden).
• Controleer of de inhoud van de levering volledig is.
• Controleer het product en de hulpstukken op transportschade. Meld eventuele schade direct bij het transportbedrijf dat het product heeft bezorgd. Reclamaties op een later tijdstip worden niet erkend.
• Bewaar de verpakking indien mogelijk tot na het verstrijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden bekend met het product aan de hand van de gebruikshandleiding.
• Gebruik bij accessoires alsook slijtage- en reserveonderdelen uitsluitend originele onderdelen. Reserveonderdelen zijn verkrijgbaar bij de leverancier.
• Geef bij bestellingen onze artikelnummers alsook type en bouwjaar van het product aan.

9 Montage

WAARSCHUWING

Gevaar voor letsel!

Steek de voedingsstekker pas in het stopcontact als het product klaar is voor gebruik.

WAARSCHUWING

Voorkom contact met het draaiende inzetgereedschap.

WAARSCHUWING

Gebruik nooit inzetgereedschap met een lager toerental dan het nominale toerental van de spindel van het product.

Benodigd gereedschap:

• Steeksleutel SW 6/8 mm (17)
• Steeksleutel SW 13/15 mm (18)
• Kruiskopschroevendraaier*

* = niet altijd meegeleverd!

9.1 De diamantslijpschijf (16) monteren (afb. 1-5)

Aanwijzing:

- Draag veiligheidshandschoenen.

1. Trek de aftapplug (12) er uit.
2. Verwijder de twee schroeven (4a) op de afdekking (4). Gebruik een kruiskopschroevendraaier.
3. Verwijder de afdekking (4).
4. Steek de steeksleutel SW 6 (17) op de sleutelmaat aan het einde van de motoras (11).
5. Open de bevestigingsmoer (11c) met steeksleutel SW 15 (18) door deze tegen de klok in te draaien terwijl u de motoras (11) vasthoudt met steeksleutel SW 6 (17).
6. Verwijder de bevestigingsmoer (11c) en de buitenflens (11b).
7. Plaats de diamantslijpschijf (16) op de binnenste flens (11a) zodat u de opschriften kunt zien. Alleen in deze montagepositie komt de draairichting van de diamantslijpschijf (16) overeen met de markering op de beschermkap (2).
8. Steek de buitenste flens (11b) weer op de motoras (11).
9. Schroef de bevestigingsmoer (11c) er weer op en haal deze met de steeksleutel SW 15 (18) aan. De diamantslijpschijf (16) mag niet tegen de uitsparing in de tafel (1) schuren.
10. Plaats de afdekking (4) weer terug en bevestig deze met de beide schroeven (4a). Gebruik een kruiskopschroevendraaier.
11. Plaats het aftapplug (12) weer terug.

9.2 Montage van de splijtwig (3) en de beschermkap (2) (afb. 6)

1. Verwijder de bout (2a).
2. Draai de twee bouten (3a) van de splijtwig (3) los. Gebruik een kruiskopschroevendraaier.
3. Plaats de splijtwig (3) in de betreffende uitsparing en bevestig deze met behulp van de beide schroeven (3a). Gebruik een kruiskopschroevendraaier. Let er bij het vastdraaien van de splijtwig (3) op dat de splijtwig (3) en de diamantslijpschijf (16) parallel aan elkaar staan.
4. Plaats de bout (2a) terug.

9.3 Parallelaanslag (9) monteren (afb. 2, 7)

1. Verwijder de twee schroeven (9b) uit de rail van de parallelaanslag (9) met behulp van een kruiskop-schroevendraaier.
2. Plaats de twee afdekkingen (9d) in de rail (9) zodat de gaten in de rail (9) en in de afdekking (9d) uitgelijnd zijn.
3. Schroef de afdekkingen (9d) vast met de twee schroeven (9b). Gebruik hiervoor een kruiskopschroevendraaier.
4. Houd een metalen klem (9c) tegen de afdekking (9d) zodat de gaten in de metalen klem (9c) en de afdekking (9d) uitgelijnd zijn.
5. Schroef de metalen klem (9c) vast met de klemschroef (9a).
6. Schroef de andere metalen klem (9c) op dezelfde manier op de andere afdekking (9d).
7. Plaats de gemonteerde parallelaanslag (9) in de houder aan de zijkant.

10 Voor de ingebruikname

WAARSCHUWING

Er bestaat gevaar voor ongevallen! Voer afstel-/ of montagewerkzaamheden altijd uit met uitgeschakelde motor en trek de voedingsstekker uit het stopcontact. Er bestaat gevaar voor verwonding! Laat het product altijd afkoelen voordat instellings- of montagewerkzaamheden worden uitgevoerd. Elementen van de motor zijn heet. Er bestaat gevaar voor letsel en brandwon- den!

Het product kan onverwacht starten en kan daardoor verwondingen veroorzaken.

• Schakel het product uit voordat u afstel-/ of montagewerkzaamheden uitvoert.
  – Laat het product afkoelen.
• Trek de voedingsstekker uit het stopcontact!

Benodigd gereedschap:

- Trechter met slang*

* = niet altijd meegeleverd!

10.1 Productspecifieke instructies (afb. 1, 2)

• Stel het product stabiel op.
• De diamantslijpschijf (16) moet vrij kunnen draaien.
• Controleer, voordat u op de aan-knop (6) drukt, of de diamantslijpschijf (16) correct gemonteerd is en of de bewegende delen soepel lopen.
• Sluit het product alleen aan op een correct geinstalleerd geaard stopcontact dat met minimaal 16 A is gezekerd.

10.2 Wasser bijvullen (afb. 3)

LET OP

De diamantslijpschijf moet altijd met water worden gekoeld!

Aanwijzingen:

• Het waterpeil moet tussen "MIN" en "MAX" staan.
• Controleer regelmatig het waterpeil.

• De afsluitstop (12) moet ingestoken zijn.

• Vul water bij. Let op de niveau-indicator (13). Gebruik een trechter met een slang.

10.3 Parallelaanslag (9) monteren (afb. 7-9)

Aanwijzingen:

• Houd uw vingers altijd op gepaste veiligheidsafstand van het inzetgereedschap.

• Om de parallelaanslag te kunnen gebruiken, mag het geleideblad hoekaanslag niet gemonteerd zijn.

• Verwijder de parallelaanslag (9) uit de houder aan de zijkant.

• Draai de twee klemschroeven (9a) linksom.
• Schuif de parallelaanslag (9) van buitenaf op de tafel (1).
• Stel de gewenste maat in.
• Klem de parallelaanslag (9) vast door de klemschroeven (9a) aan te draaien.

10.4 Hoekaanslag (10) monteren (afb. 7-9)

Aanwijzing:

• De hoekaanslag (10) wordt op de parallelaanslag (9) gemonteerd.
• Verwijder de hoekaanslag (10) uit de houder aan de zijkant.
• Plaats het geleideblad (10b) op de parallelaanslag (9).
• Stel de gewenste afmeting en hoek in.
• Draai de vastzetschroef (10a) vast.

11 Bediening

LET OP

Het product voor de ingebruikstelling in ieder geval volledig monteren!

WAARSCHUWING

Voorkom contact met het draaiende inzetgereedschap.

WAARSCHUWING

Gevaar voor de gezondheid!

Beheer stofvorming bij de bron om de luchtkwaliteit te verbeteren, gezondheidsrisico's te verminderen en te voldoen aan milieuregelgeving. Om stofvorming tot een minimum te beperken, moet het product altijd worden gebruikt met voldoende water om het stof te binden!

LET OP

Schadelijk voor de gezondheid door stoffen!

Bij het werken met het product kan stof vrijkomen dat gevaarlijk is voor de gezondheid. Gebruik altijd voldoende water om stof te binden!

11.1 Product inschakelen (afb. 1, 10, 11)

1. Controleer of de diamantslijpschijf (16) soepel kan worden bewogen.
2. Wikkel de kabel van de kabelhouder (14) af en sluit de voedingsstekker aan op een geschikte geaard stopcontact.
3. Bedien de aan-knop (6) en wacht tot de diamants- lijpschijf (16) de maximale snelheid heeft bereikt.

11.2 Product uitschakelen (afb. 1, 11)

1. Druk op de uit-knop (7) en wacht tot de diamants- lijpschijf (16) weer volledig tot stilstand is gekomen.

1. Zet een opvangbak (niet bij de levering inbegrepen) klaar.
2. Voorzie het product van houten blokken of iets soortgelijks.
3. Plaats de opvangbak onder de afvoer.
4. Trek de aftapplug (12) er uit.
5. Plaats de aftapplug (12) weer terug zodra het water volledig is afgevoerd.

11.4 Overbelastingsschakelaar (5) (afb. 11)

Aanwijzing:

- Bij overbelasting van het product schakelt de overbelastingsschakelaar automatisch uit, om het apparaat te beschermen tegen oververhitting.

De motor is voorzien van een overbelastingsschakelaar (5).

1. Als de overbelastingsschakelaar is geactiveerd, wacht dan 30 seconden tot het product is afgekoeld.
2. Druk de overbelastingsschakelaar (5) in en schakel het product weer in.

12 Werkwijze (afb. 1)

- Verplaats de parallelaanslag (9) totdat de gewenste afmeting zichtbaar is op de schaalverdeling op de tafel.

• Stel de snijbreedte in. Bij het in de lengte zagen moet de parallelaanslag (9) worden gebruikt. De parallelaanslag (9) kan aan beide kanten van de tafel gemonteerd worden.
• Beveilig lange werkstukken tegen omkantelen aan het einde van het snijproces. Gebruik hiervoor bijvoorbeeld een rolstaander.

WAARSCHUWING

Gebruik nooit inzetgereedschap met een lager toerental dan het nominale toerental van de spindel van het product.

WAARSCHUWING

Gebruik voor uw eigen veiligheid alleen accessoires en hulpapparaten die in de gebruikshandleiding zijn gespecificeerd of door de gereedschapsfabrikant worden aanbevolen of opgegeven. Bij gebruik anders dan in de gebruikshandleiding of in de catalogus aanbevolen inzetstukken of accessoires kan gevaat voor persoonlijk letsel ontstaan.

• Stel het product stabiel op.
• Neem bij het werken met dit product een comfortabele houding aan, zorg voor een stevige grip en vermijd lastige posities of posities waarbij het moeilijk is uw evenwicht te bewaren. De bediener moet tijdens lange werkperioden van lichaamshouding veranderen, wat ongemak en vermoeidheid kan helpen voorkomen.
• Controleer of het product geheel gemonteerd is.
• Voor ingebruikname moeten alle afdekkingen en veiligheidsvoorzieningen conform de voorschriften zijn gemonteerd.
• Controleer of de schakelaar conform de voorschriften functioneren.
• Controleer of de stickers op het product aanwezig en leesbaar zijn. Ontbrekende of beschadigde stickers moeten worden vervangen of verwisseld.
• Let bij de ingebruikname er op dat de netspanning overeenkomt met de bedrijfsspanning op het typeplaatje.
• Controleer of de toevoerleidingen, verlengstukken, kabelhaspel, etc. niet te lang zijn. Anders kan er een spanningsval of een vertraagde start van de motor optreden.
• Zorg ervoor dat de richtingspijl op het inzetgereedschap overeenkomt met de richtingspijl op de beschermkap.
• Zorg ervoor dat het gebied vrij is van alles wat het werkproces zou kunnen hinderen.
• Zorg ervoor dat de beperkte gevarenzone vrij is. Alleen personen die betrokken zijn bij het snijproces mogen het werkgebied betreden.

- Beheer stofvorming bij de bron om de luchtkwaliteit te verbeteren, gezondheidsrisico's te verminderen en te voldoen aan milieuregelgeving. Om stofvorming tot een minimum te beperken, moet het product altijd worden gebruikt met voldoende water om het stof te binden!

- Controleer voor elke handeling of u het juiste gereedschap voor het beoogde gebruik hebt gekozen.

- Controleer voor elk gebruik of de beschermkap in perfecte staat is en of het inzetgereedschap goed vastzit.

- Controleer of de beschermkap correct gemonteerd is.

- Zorg ervoor dat alle personen die bij het snijproces betrokken zijn, beschermende uitrusting dragen.

- Vervang om veiligheidsredenen elk beschadigd of gebarsten inzetgereedschap.

- Gebruik het product om veiligheidsredenen nooit met versleten of beschadigde onderdelen. Beschadigde onderdelen moeten worden gerepareerd of vervangen. Gebruik uitsluitend originele reserveonderdelen. Kapotte onderdelen kunnen tot verwondingen leiden of het product beschadigen.

- Indien een vreemd voorwerp is geraakt. Controleer het product op beschadigingen en voer de noodzakelijke reparaties uit voordat u het product opnieuw start en ermee gaat werken. Indien het product bij het starten ongewoon sterk trilt, moet deze direct worden onderzocht.

13 Reiniging en onderhoud

WAARSCHUWING

Laat reparatie- en onderhoudswerkzaamheden, die niet in deze gebruikshandleiding beschreven staan, uitvoeren door onze gespecialiseerde werkplaats. Gebruik uitsluitend originele reserveonderdelen.

WAARSCHUWING

Onjuist onderhoud of onjuiste reiniging kan letsel veroorzaken!

WAARSCHUWING

Tijdens reinigings-, reparatie- en onderhoudswerkzaamheden kan het product onverwacht starten en letsel en brandwonden veroorzaken.

• Schakel het product uit.
• Trek de voedingsstekker uit het contact.
• Laat het product afkoelen.

13.1 Reiniging

GEVAAR

Voer onderhouds-, reinigings- en instelwerkzaamheden alleen uit wanneer de voedingsstekker uit het stopcontact is getrokken.

• Zorg dat de veiligheidsinrichtingen, de ventilatiesleuven en de motorbehuizing zo stof- en vuilvrij mogelijk zijn. Wrijf het product met een schone doek* af en blaas deze met perslucht* bij lage druk uit. Wij adviseren u, om het product direct na elk gebruik te reinigen.
• Maak het product regelmatig schoon met een vochtige doek* en een beetje zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de kunststofonderdelen van het product aantasten. Zorg ervoor dat er geen water in het product kan komen.
• Let op dat er geen water in het product binnendringt. Binnendringing van water in een elektrisch apparaat vergroot het risico op een elektrische schok.
• Tap het water af en reinig de watertank met schoon water.

13.2 Onderhoud

Benodigd gereedschap:

• Steeksleutel SW 6/8 mm (17)
• Steeksleutel SW 13/15 mm (18)
• Kruiskopschroevendraaier*

* = niet altijd meegeleverd!

13.2.1 Onderhoudsschema

De volgende onderhoudstermijnen absoluut in acht nemen om een storingsvrij bedrijf te waarborgen, zoals onder 20 beschreven.

13.2.2 Diamantslijpschijf (16) verwisselen (afb. 2-6)

WAARSCHUWING

Alleen diamantslijpschijven getest volgens EN 13236:2019 met de opgegeven buitendiameter en asgatdiameter mogen worden gebruikt.

WAARSCHUWING

Beschadigde diamantslijpschijven mogen niet worden gebruikt!

WAARSCHUWING

Defecte of versleten diamantslijpschijven moeten direct worden vervangen.

Aanwijzingen:

• Draag veiligheidshandschoenen.
• Het inzetgereedschap kan alleen verwisseld worden als de beschermkap verwijderd is.

• Bij de eerste sneden met een nieuwe diamantslijpschijf kan het zijn dat nog niet alle diamanten vrij liggen, en het snijden daardoor lastiger gaat. Om de diamanten bloot te leggen, voert u enkele sne- den in een zacht gesteente (bijv. zandsteen) uit.

• Trek de aftapplug (12) er uit.

• Verwijder de twee schroeven (4a) op de afdekking (4). Gebruik een kruiskopschroevendraaier.
• Verwijder de afdekking (4).
• Steek de steeksleutel SW 6 (17) op de sleutelmaat aan het einde van de motoras (11).
• Open de bevestigingsmoer (11c) met steeksleutel SW 15 (18) door deze tegen de klok in te draaien terwijl u de motoras (11) vasthoudt met steeksleutel SW 6 (17).
• Verwijder de bevestigingsmoer (11c) en de buitenflens (11b).
• Verwijder de oude diamantslijpschijf (16).
• Plaats de nieuwe diamantslijpschijf (16) op de binnenste flens (11a) zodat u de opschriften kunt zien. Alleen in deze montagepositie komt de draairichting van de diamantslijpschijf (16) overeen met de markering op de beschermkap (2).
• Steek de buitenste flens (11b) weer op de motoras (11).
• Schroef de bevestigingsmoer (11c) er weer op en haal deze met de steeksleutel SW 15 (18) aan. De diamantslijpschijf (16) mag niet tegen de uitsparing in de tafel (1) schuren.
• Plaats de afdekking (4) weer terug en bevestig deze met de beide schroeven (4a). Gebruik hiervoor een kruiskopschroevendraaier.
• Plaats het aftapplug (12) weer terug.

14 Transport

Aanwijzingen:

• Zorg bij het transport van het product in een voertuig voor een goede laadbeveiliging.
• Het product kan door één persoon gedragen worden met behulp van de handgreep.

14.1 Voorbereiden voor transport (afb. 12)

1. Neem de voedingsstekker uit het stopcontact.
2. Leeg de watertank.
3. Breng de beschermkap (2) in de laagste positie.

15 Opslag

Bewaar het product en de bijbehorende accessoires op een donkere, droge en vorstvrije en voor kinderen ontoegankelijke plaats.

De optimale bewaartemperatuur ligt tussen 5 °C en 30 °C.

Bewaar het product in de originele verpakking.

Dek het product af om het te beschermen tegen stof of vocht. Bewaar de gebruikshandleiding bij het product.

16 Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de relevante VDE- en DIN-voorschriften. De netaansluiting van de klant en het gebruikte verlengsnoer moeten eveneens aan deze voorschriften voldoen.

16.1 Defecte elektrische aansluitkabel

Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op.

Mogelijke oorzaken zijn:

• Drukpunten, als aansluitkabels door venster- of deuropeningen worden geleid,
• Knikken door een onvakkundige bevestiging of geleiding van het netsnoer,
• Snijplekken omdat over de snoer is gereden,
• Beschadigde isolatie omdat de stekker uit de wandcontactdoos is getrokken,
• Scheuren door veroudering van de isolatie.

Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de isolatie is beschadigd.

Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren het netsnoer niet op het stroomnet is aangesloten.

Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitsluitend snoeren met dezelfde aanduiding.

Op de aansluitkabel moet de type-aanduiding vermeld staan.

Veiligheidsvoorschriften voor het vervangen van beschadigde of defecte netsnoeren

Aansluittype Y

Als het netsnoer moet worden vervangen, dan moet dit door de fabrikant of zijn vertegenwoordiger worden gedaan om veiligheidsrisico's te voorkomen.

16.2 Wisselstroommotor

Aansluitingen en reparaties van de elektrische appara- tuur mogen uitsluitend door een elektromonteur wor- den uitgevoerd.

• De netspanning moet 230 V – 240 V\~ zijn.
• Verlengsnoeren moeten tot een lengte van 25 m een doorsnede hebben van 1,5 vierkante millimeter.

17 Reparatie en reserveonderdelen bestellen

Na reparatie of onderhoud controleren of alle veiligheidstechnische delen zijn bevestigd en in optimale toestand zijn. Delen, waarbij er gevaar voor verwonding voor andere personen en kinderen bestaat, ontoegankelijk bewaren.

LET OP

Conform de wetgeving voor productgaranties wordt er geen garantie geboden voor schade die ontstaan is door incorrecte reparaties of door het niet gebruiken van originele reserveonderdelen.

Neem contact op met een servicecentrum of een erkende specialist. Overeenkomstig geldt dit ook voor accessoires.

Aansluitingen en reparaties

Aansluitingen en reparaties van de elektrische apparatuur mogen uitsluitend door een elektromonteur worden uitgevoerd.

17.1 Bestelling van reserveonderdelen

Bij het bestellen van reserveonderdelen moeten de volgende gegevens worden vermeld:

• Modelaanduiding
• Artikelnummer
• Gegevens op het typeplaatje

17.2 Service-informatie

Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt.

Slijtageonderdelen*: Diamantslijpschijf

* = niet altijd meegeleverd!

18 Afvalverwerking en hergebruik

Aanwijzingen op de verpakking

De verpakkingsmaterialen zijn recyclebaar. Verpakkingen mili- euvriendelijk afvoeren.

Aanwijzingen betreffende de wetgeving Afgedankte elektrische en elektronische apparatuur (AEEA)

Afgedankte elektrische en elektronische apparatuur behoort niet bij het huishoudelijke afval, maar moeten worden ingezameld resp. gescheiden worden afgevoerd!

• Oude batterijen of accu's die niet vast in het afge-dankte apparatuur zijn geïntegreerd, moeten vóór het afvoeren op niet-destructieve wijze worden ver-wijderd! Het afvoeren hiervan is geregeld in de wet-geving inzake batterijen.
• Eigenaars resp. gebruikers van elektrische en elektronische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu's in te leveren.
• De eindgebruiker is verantwoordelijk voor het wissen van persoonsgerelateerde gegevens op het af te voeren afgedankte apparaat!
• Het symbool van de doorgekruiste vuilnisbak betekent dat afgedankte elektrische en elektronische apparatuur niet bij het huishoudelijk afval mag worden gegooid.

• Afgedankte elektrische en elektronische apparatuur kunnen bij de volgende punten kosteloos worden ingeleverd:

• Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven)

• LIDL biedt u direct in de winkels en op de markten retourmogelijkheden aan. Terugzending en verwijdering zijn voor u gratis.
• Tot drie afgedankte elektronische apparaten per apparaattype, met een randlengte van niet meer dan 25 centimeter, kunnen gratis naar de fabrikant worden teruggebracht zonder eerst een nieuw apparaat van de fabrikant te hoeven kopen, of naar een ander erkend verzamelpunt in je omgeving worden gebracht.
• Voor verdere aanvullende terugnamevoorwaarden van de fabrikanten en distributeurs verzoeken wij u contact op te nemen met de betreffende klantenservice.

- Bij levering van een nieuw elektrisch apparaat door de fabrikant aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het kosteloos afhalen van het afgedankte elektrische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant.

- Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden geinstalleerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen. In landen buiten de Europese Unie kunnen andere voorschriften gelden voor het afvoeren van afgedankte elektrische en elektronische apparatuur.

19 Verhelpen van storingen

De volgende tabel toont storingssymptomen en beschrijft hoe u deze op kunt lossen, als uw product niet goed werkt. Als u het probleem hiermee niet kunt vinden en oplossen, neem dan contact op met uw service-werkplaats.

Storing Mogelijke oorzaak Oplossing
De motor functioneert niet. Motor	kabel of stekker defect, Netzekering doorgebrand.	Product door een specialist laten controleren.Repareer de motor nooit zelf. Gevaar!Netzekeringen controleren, evt. vervangen.
De motor draait langzaam en bereikt het bedrijfstoerental niet.	Spanning te laag, wikkelingen beschadigd of condensator doorgebrand.	Laat de spanning controleren door de energiemaatschappij.Laat de motor controleren door een vakman. Laat de condensator vervangen door een specialist.
De motor maakt te veel lawaai.	Wikkelingen beschadigd, motor defect.	Laat de motor controleren door een vakman.
De motor bereikt het maximale vermogen niet.	Stroomcircuit in het stroom-net overbelast (lampen, andere motoren, etc.).	Gebruik geen andere producten of motoren op het-zelfde stroomcircuit.
Motor raakt snel oververhit.	Overbelasting van de motor, ontoereikende koeling van de motor.	Voorkom overbelasting van de motor tijdens het za-gen, verwijder stof van de motor om een optimal koeling van de motor te garanderen.

20 Onderhoudsschema

De volgende onderhoudstermijnen absoluut in acht nemen om een storingsvrij bedrijf te waarborgen.

	Voor elk gebruik Na een bedrijfstijd van 10 uur
Geleideblad reinigen X
Geleidebladen met niet-vuilhechtend vet insmeren	X
Visuele controle van het product X
Water vervangen X
Product reinigen X
Voedingskabel controleren X
Het inzetgereedschap verwisselen Direct, indien defect of versleten

21 EU-conformiteitsverklaring

Vertaling van de originele conformiteitsverklaring

Fabrikant:

Scheppach GmbH

Wij verklaren onder eigen verantwoordelijkheid dat het hier beschreven product voldoet aan de geldende richtlijnen en normen.

Merk: PARKSIDE

Art.-aanduiding: Tegelsnijmachine – PFS 800 A1

Art.nr. 3906711975-3906711981

39067119915, 39067119916,

39067119959

IAN-nr. 488416_2501

Serienr. 01001 - 45677

EU-richtlijnen:

2014/30/EU, 2006/42/EG, 2011/65/EU*,

* Het hierboven beschreven onderwerp van deze verklaring voldoet aan de voorschriften van richtlijn 2011/65/EU van het Europese Parlement en de Raad van 8 juni 2011 omtrent de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

Toegepaste normen:

EN 62841-1:2015/A11:2022; EN 12418:2021;

EN IEC 55014-1:2021; EN IEC 55014-2:2021;

EN IEC 61000-3-2:2019/A2:2024;

EN 61000-3-3:2013/A2:2021

Documentatie gevolmachtigde:

Jakob Wiest

Günzburger Str. 69

D-89335 Ichenhausen

onze producten zijn aan een strenge kwaliteitscontrole onderhevig. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt het ons ten zeerste en vragen u zich tot onze servicedienst onder het adres vermeld op dit garantiebewijs te wenden. Wij staan ook graag telefonisch tot uw dienst via het hieronder vermelde servicetelefoonnummer. Voor vorderingen in verband met garantie geldt het volgende:

• Deze garantievoorwaarden regelen bijkomende garantieprestaties. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor uw gratis.
• De garantieprestatie heeft uitsluitend betrekking op gebreken die te wijten zijn aan materiaal- of fabricagefouten en is beperkt tot het verhelpen van deze gebreken of het vervangen van het apparaat. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Een garantieovereenkomst komt daarom niet tot stand als het apparaat in ambachtelijke of industriele bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt. Uitgesloten van onze garantie zijn verder schadeloosstellingen voor transportschade, schade door nietnaleving van de montage-instructies of op grond van ondeskundige installatie, niet-naleving van de handleiding (zoals door b.v. aansluiting op een verkeerde netspanning of stroomsoort), oneigenlijke of onoordeelkundige toepassingen (zoals b.v. overbelasting van het apparaat of gebruik van niet toegestane inzetgereedschappen of toebehoren), niet-naleving van de onderhoudsen veiligheidsbepalingen, binnendringen van vreemde voorwerpen in het apparaat (zoals b.v. zand, stenen of stof), gebruikmaking van geweld of invloeden van buitenaf (zoals b.v. schade door neervallen) alsmede door normale slijtage die zich bij het doelmatig gebruik van het apparaat voordoet.

Er kan geen aanspraak op garantie worden gemaakt als op het apparaat reeds ingrepen werden uitgevoerd.

- De garantieperiode bedraagt 3 jaar en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het geldend maken van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt noch tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

- Om een garantieclaim geldend te maken neem contact op met het hieronder vermelde serviceadres. Als de klacht binnen de garantieperiode valt, ontvangt u van ons een retourbon waarmee u uw defecte apparaat gratis naar ons kunt retourneren. Wij verzoeken u de reden van de klacht zo nauwkeurig mogelijk te beschrijven. Valt het defect van het apparaat binnen onze garantieprestatie bezorgen wij u per omgaande een hersteld of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om mits betaling van de kosten defecten van het apparaat te verhelpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Afhandeling van een garantieclaim

Volg de onderstaande instructies om ervoor te zorgen dat uw claim snel wordt afgehandeld:

• Houd voor alle aanvragen de kassabon en het artikelnummer (bijv. IAN 488416_2501) bij de hand als bewijs van aankoop.
• Het artikelnummer vindt u op het typeplaatje op het product, een gravure op het product, de titelpagina van uw handleiding (linksonder) of op de sticker op de achterkant of onderkant van het product.
• Neem bij functiestoringen of andere defecten eerst telefonisch of per e-mail contact op met de hieronder genoemde serviceafdeling.
• U kunt dan een als defect geregistreerd product, met bijvoeging van het aankoopbewijs (kassabon) en met vermelding van wat het defect is en wanneer het defect is opgetreden, gratis opsturen naar het aan u opgegeven serviceadres.
• U kunt deze en vele andere handleidingen bekijken en downloaden op parkside-diy.com. Met deze QR-code komt u direct op parkside-diy.com. Selecteer uw land en gebruik het zoekvenster om de gebruikshandleiding te zoeken. Als u het artikelnummer (IAN) 488416_2501 invoert, gaat u naar de gebruikshandleiding voor uw artikel.

Vestiging: Duitsland Vestiging: Duitsland
