GEBRUIKSAANWIJZING Eclips X4 90° Vermeiren

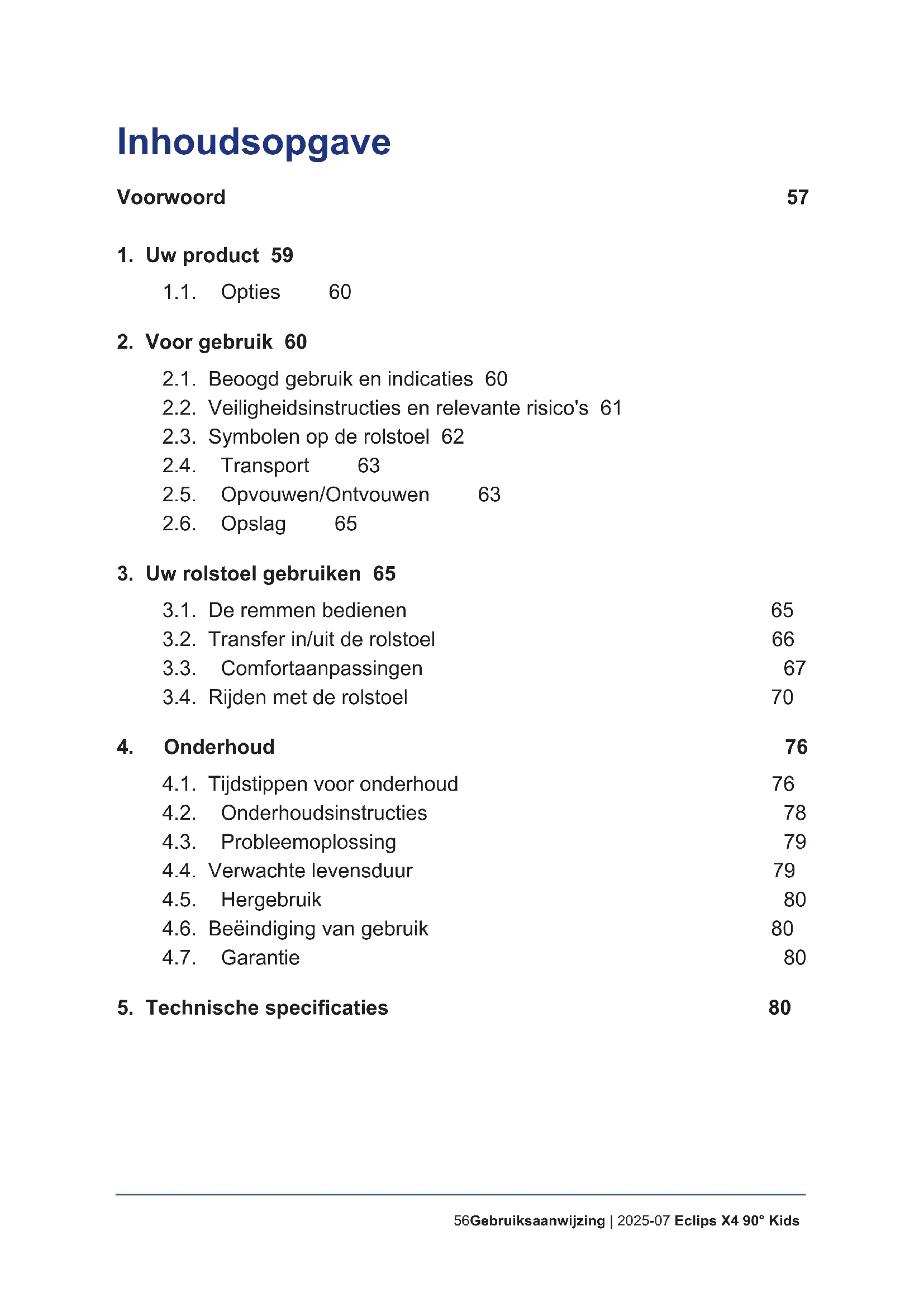

2.1. Beoogd gebruik en indicaties 60 2.2. Veiligheidsinstructies en relevante risico's 61 2.3. Symbolen op de rolstoel 62 2.4. Transport 63 2.5. Opvouwen/Ontvouwen 63 2.6. Opslag 65

3. Uw rolstoel gebruiken 65

3.1. De remmen bedienen 65 3.2. Transfer in/uit de rolstoel 66 3.3. Comfortaanpassingen 67 3.4. Rijden met de rolstoel 70

4.1. Tijdstippen voor onderhoud 76 4.2. Onderhoudsinstructies 78 4.3. Probleemoplossing 79 4.4. Verwachte levensduur 79 4.5. Hergebruik 80 4.6. Beëindiging van gebruik 80 4.7. Garantie 80

5. Technische specicaties 80

Inhoudsopgave57 Eclips X4 90° KidsGebruiksaanwijzing | 2025-07

Voorwoord Prociat! U bent eigenaar van een Vermeiren-rolstoel! Deze rolstoel werd vervaardigd door gekwaliceerd en toegewijd personeel. Hij werd ontworpen en geproduceerd volgens hoge kwaliteitsnormen, bewaakt door Vermeiren. Bedankt voor uw vertrouwen in de producten van Vermeiren. Om u te ondersteunen bij het gebruik van deze rolstoel en zijn bedieningsmogelijkheden, bieden we u deze handleiding aan. Lees deze informatie zorgvuldig door: het zal u helpen om vertrouwd te raken met de besturing, mogelijkheden en beperkingen van uw rolstoel. Indien u na het lezen van deze handleiding nog vragen heeft, aarzel dan niet om contact op te nemen met uw vakhandelaar. Hij/Zij zal u met plezier verder helpen. Belangrijke opmerking Om uw veiligheid te garanderen, en om de levensduur van uw product te verlengen, raden we u aan om er goed zorg voor te dragen en om regelmatig nazicht en onderhoud te laten uitvoeren. Deze handleiding houdt rekening met de recentste productontwikkelingen. De Firma Vermeiren behoudt zich het recht voor om wijzigingen aan dit type product door te voeren zonder verplicht te zijn om voordien geleverde producten aan te passen of te vervangen. Afbeeldingen van het product worden gebruikt om de instructies in deze handleiding te verduidelijken. Details van het afgebeelde product kunnen afwijken van uw aangekochte product.58Gebruiksaanwijzing | 2025-07 Eclips X4 90° Kids Beschikbare informatie Op onze website http://www.vermeiren.com/ kan u steeds de meest recente versie terugvinden van de informatie in deze handleiding. Contacteer deze website regelmatig voor mogelijke updates. Personen met een visuele beperking kunnen de elektronische versie van de handleiding downloaden en met behulp van een tekst-naar-spraak softwareapplicatie laten voorlezen. Gebruiksaanwijzing Voor gebruiker en vakhandelaar Installatiehandleiding Voor de vakhandelaar Servicehandleiding voor rolstoelen Voor de vakhandelaar EC-conformiteitsverklaring59 Eclips X4 90° KidsGebruiksaanwijzing | 2025-07

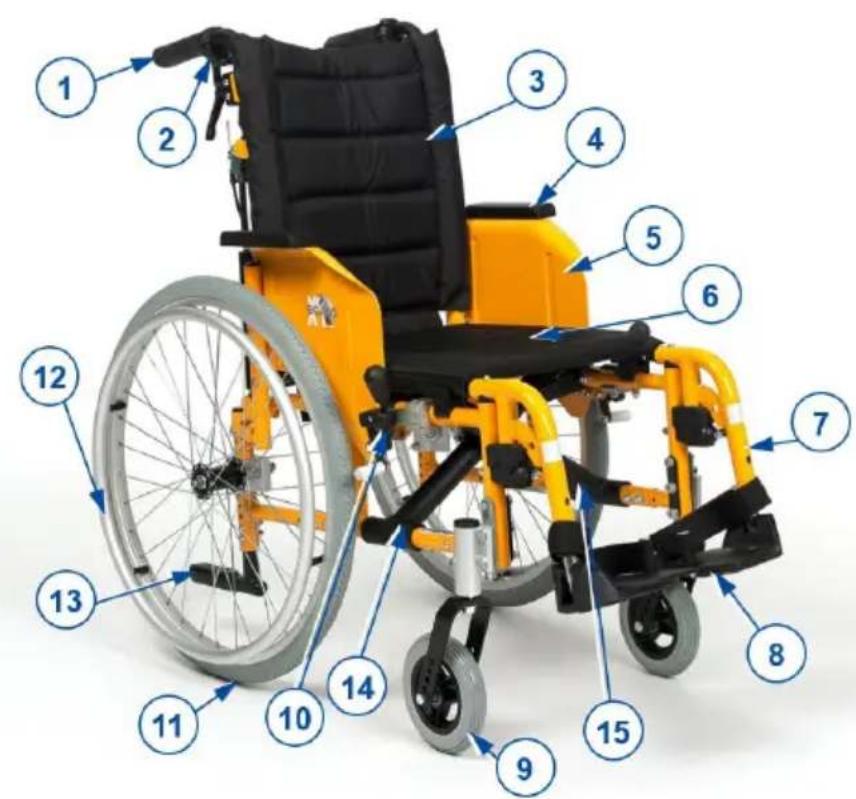

2. Hendel voor ruginclinatie

15. Identicatieplaat60Gebruiksaanwijzing | 2025-07 Eclips X4 90° Kids

1.1. Opties Neem contact op met uw vakhandelaar voor opties. Hij adviseert u graag.

2.1. Beoogd gebruik en indicaties

• Dit product is een medisch hulpmiddel.

• Indicaties en contra-indicaties: Deze rolstoel is bedoeld om te worden bediend door de gebruiker in de rolstoel, of kan worden geduwd door een begeleider of ouder. De rolstoel is bedoeld om jongeren met een verminderd loopvermogen te vervoeren. Gebruik deze rolstoel NIET zonder begeleider indien u lijdt aan psychische of mentale beperkingen waardoor u uzelf of andere mensen in gevaar kan brengen bij het rijden. Consulteer daarom eerst uw dokter, en informeer uw vakhandelaar over zijn/haar advies.

• Deze rolstoel is geschikt voor gebruik binnen en buiten.

• Deze rolstoel is uitsluitend ontworpen voor het vervoer/transfer van één (1) persoon met een maximumgewicht van 80kg. Het is niet bedoeld om goederen of objecten te vervoeren, noch voor enig ander gebruik dan hiervoor beschreven.

• Gebruik enkel accessoires en reserveonderdelen die werden goedgekeurd door Vermeiren.

• Lees eerst alle technische details en limieten van uw rolstoel in hoofdstuk 5..

• De garantie op dit product is gebaseerd op normaal gebruik en onderhoud zoals beschreven in deze handleiding. De garantie vervalt bij schade die werd veroorzaakt door verkeerd gebruik of gebrek aan onderhoud.61 Eclips X4 90° KidsGebruiksaanwijzing | 2025-07

2.2. Veiligheidsinstructies en relevante risico's

VOORZICHTIG Gevaar voor letsel en/of beschadiging

• Lees de instructies in deze handleiding en volg ze nauwkeurig op. Zo niet, kan dit leiden tot lichamelijk letsel of beschadiging aan uw rolstoel. Houd rekening met de volgende algemene waarschuwingen tijdens het gebruik:

• Gebruik de rolstoel niet indien u onder invloed bent van alcohol, medicijnen of andere substanties die uw rijvermogen verminderen.

• Houd er rekening mee dat sommige onderdelen van uw rolstoel zeer warm of koud kunnen worden door omgevingstemperatuur, de zon of verwarmingstoestellen. Wees daarom voorzichtig bij het aanraken. Draag beschermende kleding bij koud weer. Bij buitengebruik kunnen rijhandschoenen de grip op de aandrijfhoepels verbeteren.

• Wijzig uw product op geen enkele manier.

• Indien de verpakking van uw product bij levering beschadigd, (onbedoeld) geopend, of aangetast is door omgevingsfactoren (vocht, hitte, …), controleer dan de productintegriteit. Contracteer bij twijfel uw vakhandelaar. Houd er rekening mee dat uw rolstoel, afhankelijk van de gebruikte instelling, bij sommige diefstalsystemen interferentie kan geven. Hierdoor kan het winkelalarm in werking gesteld worden. Ieder ernstig incident [MDR (EU) 2017/745 §2 (65)] dat zich heeft voorgedaan met trekking tot het product dient gerapporteerd te worden aan de producent en de bevoegde autoriteit van de lidstaat waarin de gebruiker en/of patiënt gevestigd is.62Gebruiksaanwijzing | 2025-07 Eclips X4 90° Kids 2.3. Symbolen op de rolstoel Type aanduiding Catalogusnummer Serienummer Medisch hulpmiddel Producent Fabricagedatum EC-conformiteitsverklaring Let op: belangrijke informatie Het is aangeraden om de handleiding te lezen Risico voor knellen Maximum gewicht van de gebruiker in kg Niet bedoeld om te gebruiken als een zitplaats in een voertuig63 Eclips X4 90° KidsGebruiksaanwijzing | 2025-07

2.4.1. Transport per voertuig, als bagage

WAARSCHUWING Gevaar voor letsel

• Gebruik uw rolstoel NIET als zit in een voertuig, zie het volgende symbool.

• Zorg ervoor dat de rolstoel voldoende vastgemaakt is, om verwonding van de inzittenden tijdens aanrijding of plots remmen te voorkomen.

• Gebruik voor het vastmaken van de rolstoel en de passagiers NOOIT dezelfde gordel.

1. Verwijder de voetsteunen en accessoires.

2. Berg de voetsteunen en accessoires veilig op.

3. Indien mogelijk, vouw de rolstoel op en verwijder de achterwielen.

4. Plaats de rolstoel in de bagageruimte.

5. Indien de rolstoel en de passagiersruimte NIET gescheiden zijn,

sjor het frame van de rolstoel goed vast aan het voertuig. U kunt hiervoor gebruik maken van de veiligheidsgordels die in het voertuig voorhanden zijn. 2.5. Opvouwen/Ontvouwen

VOORZICHTIG Gevaar voor letsel

• Houd uw vingers weg van de bewegende onderdelen van de rolstoel.

2.5.1. De rolstoel ontvouwen

1. Ga aan de achterzijde van de rolstoel staan.

2. Gebruik de handgrepen om de rolstoel zo ver mogelijk te openen.

3. Ga aan de voorzijde van de rolstoel staan.64Gebruiksaanwijzing | 2025-07 Eclips X4 90° Kids

4. Duw beide buizen waaraan de zit bevestigd is verder naar beneden.

5. Monteer de duwstang (zie §3.3.4.).

2.5.2. De rolstoel opvouwen

1. Klap de voetplaten omhoog, of verwijder de voetsteunen (zie § 3.3.3.).

2. Verwijder de duwstang (zie §3.3.4.).

3. Neem de zit aan de voor- en achterzijde vast en trek deze naar boven.

4. Duw de handgrepen naar elkaar toe om het frame te sluiten.

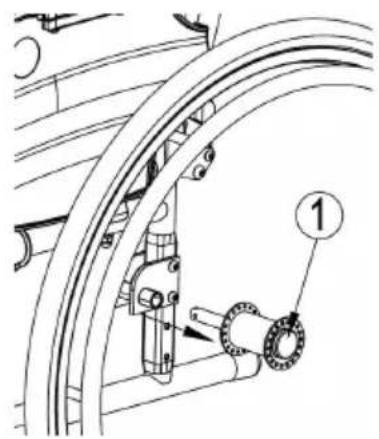

2.5.3. De achterwielen monteren

1. Neem het achterwiel en druk naafknop (1) in.

2. Houd de naafknop ingedrukt en plaats het achterwiel in de asbus tot

deze niet meer verder kan.

3. Laat de naafknop los.

4. Kijk na of het wiel goed vastzit.

2. Neem de rolstoel vast aan het frame aan de zijde waar u het wiel wil

3. Druk op de knop in het midden van de naaf van het wiel.

4. Trek het wiel van het frame weg.65 Eclips X4 90° KidsGebruiksaanwijzing | 2025-07

VOORZICHTIG Gevaar voor beschadiging

• Zorg ervoor dat uw rolstoel droog wordt bewaard om schimmel of schade aan de bekleding te voorkomen, zie hoofdstuk 5..

3. Uw rolstoel gebruiken

WAARSCHUWING Gevaar voor letsel

• Lees eerst de voorgaande hoofdstukken en informeer uzelf over het beoogde gebruik. Gebruik uw rolstoel NIET voordat u alle instructies gelezen en begrepen heeft.

• Als u nog vragen heeft of als u ergens aan twijfelt, aarzel dan niet om contact op te nemen met uw lokale vakhandelaar, zorgverlener, of technisch adviseur om u te helpen. 3.1. De remmen bedienen

VOORZICHTIG Gevaar voor letsel

• De remmen dienen niet om af te remmen tijdens het rijden. Gebruik de rem enkel om te vermijden dat de rolstoel in stilstaande positie wegrolt.

• De werking van de handremmen worden beïnvloed door slijtage en vervuiling van de banden (water, olie, slijk, ...). Controleer voor elk gebruik de staat van de banden.

• De remmen zijn instelbaar en kunnen verouderen. Controleer voor elk gebruik de goede werking van de remmen.

• Zorg ervoor dat alvorens de remmen los te zetten, de rolstoel vlak staat. Los nooit beide remmen tegelijk.

3.1.1. Om de remmen in te schakelen:

1. Trek de remhendels naar voren tot u een duidelijke klik voelt.66Gebruiksaanwijzing | 2025-07 Eclips X4 90° Kids

3.1.2. Om de remmen los te zetten:

1. Zet eerst één rem los door de hendel naar achteren te trekken.

2. Houd het ongeremde wiel, met uw hand, vast aan de grijphoepel.

3. Herhaal dit voor het tweede wiel met parkeerrem.

• Indien u de transfer niet veilig op eigen kracht kan uitvoeren, vraag dan hulp.

• Niet op de voetplaten gaan staan.

1. Plaats de rolstoel zo dicht mogelijk bij de stoel, zetel of bed van/naar

waar u zich wilt verplaatsen.

2. Activeer beide parkeerremmen, zie §3.1..

3. Klap de voetplaten omhoog, of verwijder de voetsteunen (zie § 3.3.3.).

4. Beweeg naar/uit uw rolstoel door kracht te zetten op uw armen, of met

behulp van een begeleider of liftmaterieel.

3.2.2. Zitten in de rolstoel

Enkele aanbevelingen om comfortabel van uw rolstoel gebruik te maken:

• Ga zitten op de zit met uw onderrug tegen de rugsteun.

• Zorg dat uw bovenbenen horizontaal zijn. Stel eventueel de lengte van de voetsteunen bij (zie installatiehandleiding).67 Eclips X4 90° KidsGebruiksaanwijzing | 2025-07

• De volgende aanpassingen voor comfort kunnen gedaan worden door de begeleider. Alle andere instellingen worden gedaan door de vakhandelaar volgens de installatiehandleiding, zie voorwoord.

• Houd steeds rekening met de draaicirkel van de voetplaat om te voorkomen dat voorbijgangers verwond raken, of dat objecten beschadigd raken.

• Zorg ervoor dat uw vingers, kledij, gespen niet geklemd raken bij het verstellen.

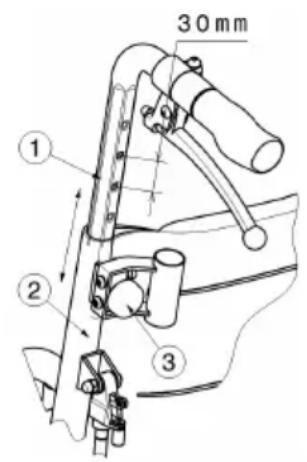

3.3.1. Handgreephoogte

De hoogte van de handgrepen kan in 6 posities worden ingesteld (stappen van 30 mm):

5. Zet de sterknop (1) los.

6. Verplaats de handgreep tot de

gewenste hoogte (6 posities).

7. Draai de sterknop (1) terug goed

WAARSCHUWING Gevaar voor letsel

• Denk eraan dat de stabiliteit afneemt als de rug naar achteren wordt gekanteld.

• Zorg ervoor dat de remmen van de rolstoel geactiveerd zijn voordat u de ruginclinatie versteld.68Gebruiksaanwijzing | 2025-07 Eclips X4 90° Kids

VOORZICHTIG Gevaar voor letsel

• Plaats uw vingers, kledij niet tussen het verstelmechanisme. Het is mogelijk om de rug met een maximale inclinatie van 90° naar achteren te kantelen (traploos). Zorg ervoor dat de patiënt in de rolstoel zit wanneer de begeleider de ruginclinatie verstelt en dat de rolstoel niet achterover kantelt.

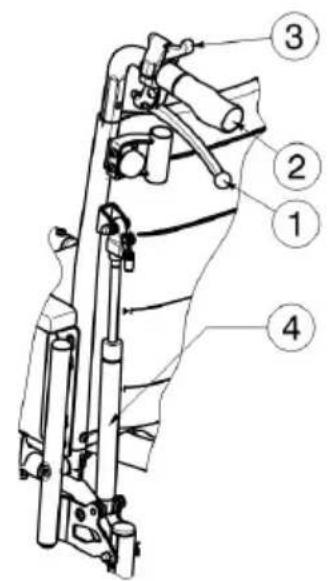

1. Trek de hendel (1) aan beide kanten

naar de handgreep (2) om de rughoek te verstellen.

2. Trek beide rugbuizen geleidelijk

aan naar achteren tot de gewenste positie.

3. Laat de hendel los.

Als de rolstoel trommelremmen heeft; dan worden de hendels als remmen gebruikt.

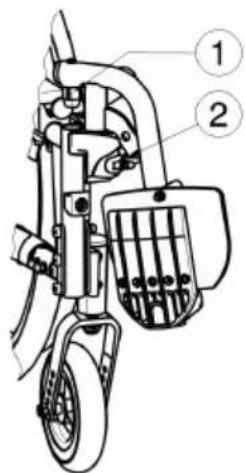

3.3.3. Voetsteunen plaatsen of verwijderen69 Eclips X4 90° KidsGebruiksaanwijzing | 2025-07

3.3.3.1. De voetsteunen monteren

1. Houd de voetsteun zijdelings aan de buitenkant van het frame van de

rolstoel en monteer de voetsteun met de dop (1) in het frame.

2. Zwenk de voetsteun naar binnen tot deze vastklikt.

3. Vouw de voetplaat naar beneden.

3.3.3.2. De voetsteunen verwijderen

1. Trek aan de hendel (2).

2. Draai de voetsteun naar buiten tot deze uit de geleiding komt.

3. Trek de voetsteun omhoog uit dop (1).

3.3.4. De duwstang monteren of verwijderen

WAARSCHUWING Gevaar voor letsel

• Zorg ervoor dat de sterknoppen goed zijn vastgedraaid.

• Als de rolstoel over een duwstang beschikt, dient deze altijd gemonteerd te zijn ter verhoging van de stabiliteit.

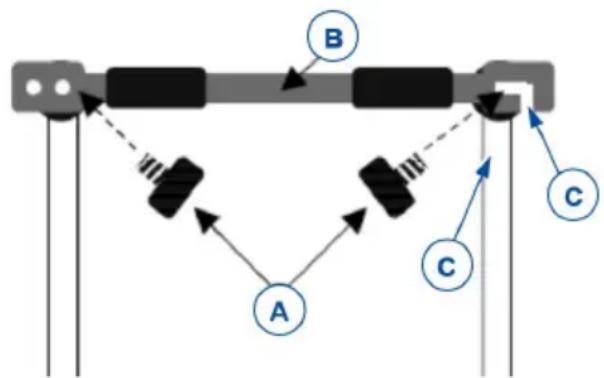

3.3.4.1. Om de duwstang te monteren

1. Monteer de duwstang (B) in de linkse handgreep met behulp van de

3. Draai de duwstang (B) naar de rechterkant.

4. Monteer de haak van de duwstang over de schroefdraad van de rechter

5. Gebruik de twee boringen aan de linker handgreep om de spanning

van de rug aan te passen.70Gebruiksaanwijzing | 2025-07 Eclips X4 90° Kids

3.3.4.2. Om de duwstang te verwijderen

1. Maak de sterknop (A) aan de rechtse handgreep los.

2. Verwijder de haak (C) van de rechtse handgreep (D).

3.3.5. Anatomische rugsteun

De anatomische rugsteun kan eenvoudig worden verwijderd voor het opvouwen. Hij wordt gemonteerd door de veiligheidsschroeven van de rug in de beugels op de rugbuizen te plaatsen. Zorg ervoor dat de sterknoppen goed zijn vastgedraaid.

3.3.6. Anatomische zit

De anatomische zit kan eenvoudig worden verwijderd voor het opvouwen. Hij wordt gemonteerd door de zitbevestigingen op het kruisscharnier te plaatsen. 3.4. Rijden met de rolstoel 4 Afhankelijk van uw medische toestand en het type rolstoel, kan u de rolstoel zelf rijden, of deze laten duwen door een begeleider.

VOORZICHTIG Risico voor knellen

• Vermijd dat uw vingers gekneld raken tussen de wielspaken.

• Vermijd dat uw handen gekneld raken tussen de aandrijfhoepels wanneer u door smalle doorgangen rijdt.

• Wanneer u met een begeleider rijdt, houd dan uw armen uit de buurt van de wielen, en uw voeten op de voetplaten.71 Eclips X4 90° KidsGebruiksaanwijzing | 2025-07

• Rijd NIET op hellingen, hindernissen, treden of stoepranden die groter zijn dan beschreven in hoofdstuk 5..

• Begeef uzelf niet in het verkeer met uw rolstoel. Blijf altijd op het voetpad.

• Bedien de aandrijfhoepels niet met natte handen.

• Pas op als de weg gaten of spleten heeft waardoor de wielen kunnen vastlopen.

• Vermijd stenen en andere objecten die de wielen kunnen blokkeren.

• Houd steeds rekening met de draaicirkel van de voetplaat om te voorkomen dat voorbijgangers verwond raken, of dat objecten beschadigd raken.

• Voor gebruik, zorg ervoor dat: – alle aanpassingen stevig vastzitten, zie §3.3.. – de parkeerremmen goed werken. – de banden in goede staat zijn, zie §4.2.1..

3.4.1. Rijden met een begeleider

1. Zet de remmen los, of laat ze loszetten door uw begeleider, terwijl hij/zij

de rolstoel vasthoudt om beweging te voorkomen, zie §3.1..

2. De begeleider houdt de handgrepen of duwstang vast en duwt de

rolstoel in de gewenste richting.

3. Wanneer u gestopt bent, zet u de remmen weer vast terwijl de rolstoel

op zijn plaats gehouden wordt, zie §3.1..

1. Zet de parkeerremmen één voor één los, zie §3.1..

2. Neem de aandrijfhoepels aan de bovenzijde vast.

3. Leun voorwaarts en duw de hoepels naar voor tot uw armen gestrekt

4. Breng uw handen terug naar de bovenzijde van de hoepels en herhaal

5. Om te stoppen: wacht tot de rolstoel stopt en beweeg voorwaarts/

achterwaarts door de aandrijfhoepels te gebruiken. Zet de parkeerremmen één voor één aan, zie §3.1..72Gebruiksaanwijzing | 2025-07 Eclips X4 90° Kids

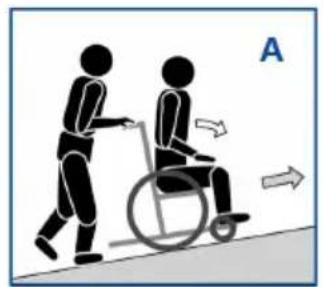

3.4.3. Rijden op hellingen

VOORZICHTIG Gevaar voor letsel

• Als uw begeleider te weinig kracht heeft om de rolstoel te controleren, stop dan met rijden en zet onmiddellijk de remmen vast.

• Wanneer u stopt op een (kleine) helling, gebruik dan de remmen.

1. Bevestig de veiligheidsgordel.

2. Vraag een begeleider of omstaander om

3. Rijd traag en in een rechte lijn. Bij het

oprijden van de helling, leun lichtjes naar voor (A/B). Bij het afrijden van de helling, leun achterwaarts tegen de rug.

4. Rijd nooit achterwaarts op een helling.

3.4.4. Rampen gebruiken

VOORZICHTIG Kans op kantelen en vallen

• Gebruik enkel rampen die goedgekeurd werden door Vermeiren en overschrijd hun maximaal toegestane belasting niet.

• Zorg ervoor dat de rolstoel de grond of ramp niet raakt door de kanteling.

• Gebruik enkel rampen met hulp van een of twee begeleiders.

1. Pas de positie van de rugsteun, zit en voetsteun aan om het

ingenomen volume van de rolstoel te beperken, en om de stabiliteit tijdens inclinatie te vergroten.

2. Verwijder de voetsteunen, zie §3.3.3..

3. Volg de instructies in §3.4.3..73 Eclips X4 90° KidsGebruiksaanwijzing | 2025-07

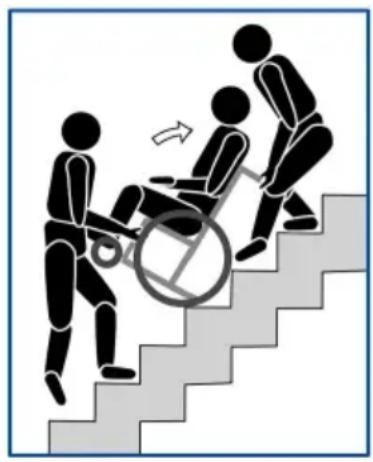

VOORZICHTIG Kans op kantelen en vallen

• Trappen mogen enkel genomen worden met behulp van twee begeleiders.

• Neem geen trappen die ongepast zijn voor rolstoelen.

1. Verwijder de voetsteunen, zie §3.3.3..

2. Laat één begeleider de rolstoel lichtjes

naar achteren kantelen.

3. De tweede begeleider neemt het frame

van de rolstoel aan bij de kanten aan de voorzijde vast.

4. Blijf rustig zitten, vermijd plotse

bewegingen en houd uw armen binnen de rolstoel.

5. Beide begeleiders tillen en duwen de

rolstoel van trede naar trede op de achterwielen.

6. Na het nemen van de trap, monteert u

de voetsteunen weer op hun plaats, zie §3.3.3.

3.4.6. Omgaan met hindernissen

VOORZICHTIG Kans op kantelen en vallen

• Indien u uw rolstoel onvoldoende beheerst, vraag hulp van een begeleider.

• Zorg ervoor dat de voetplaten de grond niet raken bij het nemen van een obstakel.

• Gebruik uw rolstoel niet op roltrappen.

• Indien beschikbaar, bevestig uw veiligheidsgordel.74Gebruiksaanwijzing | 2025-07 Eclips X4 90° Kids

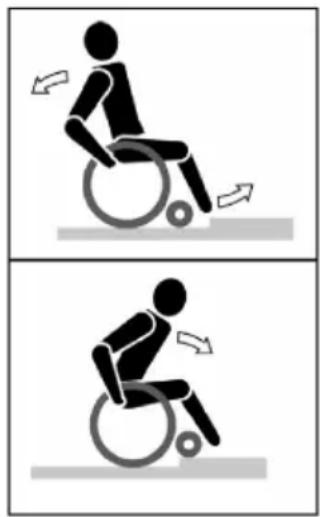

3.4.6.1. Kleine stoepranden (op of af)

Deze kunnen voorwaarts genomen worden (E / F) met behulp van een begeleider, of door ervaren rolstoelgebruikers alleen.

1. De begeleider beweegt de rolstoel

voorwaarts naar de stoeprand. Zorg ervoor dat de voetplaten de stoeprand niet zullen raken.

2. Leun achterwaarts om de druk op de

voorwielen te verminderen.

3. De begeleider houdt de handgrepen

stevig vast. Indien nodig kan hij de trapdop gebruiken om de voorwielen omhoog te houden totdat ze de stoeprand voorbij zijn.

4. De begeleider vermindert de druk op

de handgrepen en trapdop om de voorwielen van de rolstoel zachtjes op de grond te plaatsen.

5. Vervolgens houdt hij de handgrepen

stevig vast terwijl hij de rolstoel op de achterwielen op/af de stoeprand rijdt. Een geoefende gebruiker kan zelf kleine stoepranden voorwaarts nemen: Afrijden:

1. Breng de balans op de achterwielen

om de druk op de voorwielen te verminderen.

2. Neem de hindernis.75 Eclips X4 90° KidsGebruiksaanwijzing | 2025-07

1. Rijd tot aan het trottoir.

2. Leun achterover zodat u op de

achterwielen balanceert.

3. Rol al balancerend de voorwielen over

4. Leun voorover om meer stabiliteit te

5. Rol de achterwielen over het trottoir.

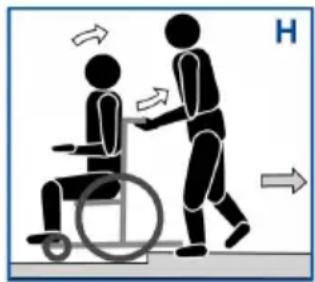

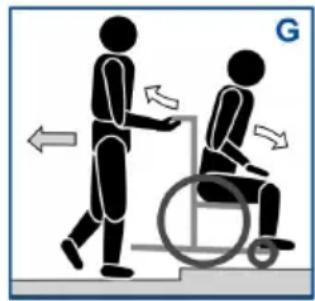

3.4.6.2. Medium stoepranden (op of af)

Deze moeten achterwaarts genomen worden met een begeleider:

1. De begeleider draait de rolstoel om

zodat de achterwielen de stoeprand eerst bereiken (G/H).

2. Afrijden: Leun voorwaarts (G) om uw

zwaartepunt naar voor te verplaatsen. Oprijden: Leun achterwaarts (H) om uw zwaartepunt naar achter te verplaatsen.

3. De begeleider trekt de rolstoel zachtjes

Hoge stoepranden, maar onder de maximaal toegestane hoogte (zie §5. ), moeten genomen worden met behulp van twee begeleiders. Afrijden:

1. Verwijder de voetsteunen.

2. De begeleider beweegt de rolstoel voorwaarts naar de stoeprand.

3. Leun achterwaarts om de druk op de voorwielen te verminderen.76Gebruiksaanwijzing | 2025-07 Eclips X4 90° Kids

4. De begeleider houdt de handgrepen stevig vast en gebruikt indien

nodig de trapdop om de voorwielen omhoog te houden totdat ze de stoeprand voorbij zijn.

5. De tweede begeleider neemt het frame van de rolstoel aan de voorzijde

vast en trekt de achterwielen over de stoeprand.

6. De eerste begeleider vermindert de druk op de handgrepen en trapdop

om de voorwielen op de grond te plaatsen. Oprijden

1. Verwijder de voetsteunen.

2. De eerste begeleider draait de rolstoel om zodat de achterwielen de

stoeprand eerst bereiken.

3. Leun achterwaarts om uw zwaartepunt naar achter te verplaatsen.

4. De tweede begeleider neemt het frame van de rolstoel aan de

voorzijde vast en trekt/duwt de achterwielen over de stoeprand. De eerste begeleider houdt de handgrepen stevig vast en tilt ze op om te voorkomen dat de rolstoel omkantelt.

4 Regelmatig onderhoud zorgt ervoor dat uw rolstoel in een perfect werkende staat blijft. Voor de onderhoudshandleiding kan u de website van Vermeiren raadplegen: www.vermeiren.com. 4.1. Tijdstippen voor onderhoud

VOORZICHTIG Gevaar voor letsel of beschadiging

• Reparaties en vervangingen mogen enkel uitgevoerd worden door opgeleid personeel, en enkel originele onderdelen van Vermeiren mogen hierbij gebruikt worden.77 Eclips X4 90° KidsGebruiksaanwijzing | 2025-07

4 De laatste pagina van deze handleiding bevat een registratieformulier voor de vakhandelaar om elke service te registreren. De onderhoudsfrequentie hangt af van de frequentie en intensiteit van gebruik. Neem contact op met uw vakhandelaar om een tijdschema vast te leggen voor nazicht/onderhoud/reparatie.

4.1.1. Voor ieder gebruik

Kijk de volgende punten na:

• Alle onderdelen: aanwezig en niet beschadigd of versleten.

• Alle onderdelen: schoon, zie § 4.2.2..

• Wielen, rugsteun, zit, kuitsteunen, armsteunen, voetplaten: stevig bevestigd.

• Staat van de wielen, zie § 4.2.1..

• Staat van de frameonderdelen: geen vervorming, instabiliteit, zwakte of losse verbindingen.

• Zit, rugsteun, armleggers, kuitsteunen en hoofdsteun (indien van toepassing): geen overmatige slijtage (bijv. gedeukte plekken, schade of scheuren).

• Remmen: onbeschadigd en werkend

• Systeem voor ruginclinatie: Onbeschadigd en correct functionerend (vergrendeling, belasting, geen vervorming of slijtage) Contacteer uw vakhandelaar voor eventuele reparaties of vervanging van onderdelen.

4.1.2. Jaarlijks of vaker

Laat uw rolstoel nakijken en onderhouden door uw vakhandelaar, ten minste één keer per jaar of vaker. De minimale onderhoudsfrequentie is afhankelijk van het gebruik en moet daarom besproken worden met uw vakhandelaar.78Gebruiksaanwijzing | 2025-07 Eclips X4 90° Kids

Zorg ervoor dat uw rolstoel droog wordt bewaard om schimmel of schade aan de bekleding te voorkomen, zie hoofdstuk 5.. 4.2. Onderhoudsinstructies

4.2.1. Wielen en banden

4 De goede werking van de remmen hangt af van de staat van de banden, die onderhevig zijn aan slijtage en verontreiniging (water, olie, modder,...). Houd de wielen vrij van draden, haar, zand en vezels. Kijk het proel van de banden na. Als de proeldiepte minder dan 1 mm bedraagt, moeten de banden vervangen worden. Contacteer hiervoor uw vakhandelaar. Pomp de banden op volgens de correcte spanning (zie drukindicatie op de banden).

VOORZICHTIG Gevaar voor beschadiging door vocht

• Gebruik nooit een tuinslang of hogedrukreiniger om de rolstoel schoon te maken. Veeg alle harde onderdelen schoon met een vochtig doek (niet doorweekt). Indien nodig, gebruik een milde zeep die geschikt is voor vernis en synthetische materialen. De bekleding kan schoon worden gemaakt met lauw water en een milde zeep. Gebruik geen agressieve schoonmaakmiddelen.79 Eclips X4 90° KidsGebruiksaanwijzing | 2025-07

VOORZICHTIG Gevaar voor beschadiging

• Ontsmetting mag enkel worden uitgevoerd door getraind personeel. Neem contact op met uw vakhandelaar. 4.3. Probleemoplossing Ook wanneer u de rolstoel correct gebruikt, is het toch mogelijk dat er een technisch probleem optreedt. Neem in dat geval contact op met uw vakhandelaar.

WAARSCHUWING Gevaar voor letsel of beschadiging

• Probeer NOOIT zelf uw rolstoel te repareren. De volgende tekenen kunnen wijzen op een ernstig probleem. Neem daarom steeds contact op met uw vakhandelaar als u een van de volgende afwijkingen opmerkt:

• Oneven bandenslijtage op een van de banden;

• Schokkerige bewegingen;

• De rolstoel buigt af naar één kant;

• Beschadigde of kapotte wielmontages. 4.4. Verwachte levensduur De rolstoel is ontworpen voor een gemiddelde levensduur van 5 jaar. De levensduur zal toenemen of afnemen afhankelijk van de gebruiksfrequentie, rijomstandigheden en onderhoud.80Gebruiksaanwijzing | 2025-07 Eclips X4 90° Kids 4.5. Hergebruik Voor ieder hergebruik moet de rolstoel ontsmet, geïnspecteerd en onderhouden worden volgens de instructies in § 4.1. en § 4.2.. 4.6. Beëindiging van gebruik Op het einde van de levensduur moet u de rolstoel vernietigen volgens de lokale milieuwetgeving. De beste manier om dit te doen, is de rolstoel te demonteren om het vervoer van de recycleerbare onderdelen te vergemakkelijken. 4.7. Garantie De garantie op dit product is onderhevig aan de algemene voorwaarden van ieder land.

5. Technische specicaties

Onderstaande technische gegevens zijn enkel geldig voor deze rolstoel, bij standaardinstellingen en optimale omgevingsfactoren. Houd bij gebruik rekening met deze details. Deze waarden zijn niet meer van toepassing als uw stoel werd gewijzigd, of wanneer het beschadigd of ernstig versleten is. Merk Vermeiren Productgroep Manuele rolstoel Type Eclips X4 90° Kids Beschrijving Afmetingen Max. gebruikersgewicht 80 kg Totale lengte 830 - 1000 mm Lengte dichtgevouwen (zonder voetsteun)

We behouden ons het recht voor om technische wijzigingen te introduceren. Meettolerantie +- 15 mm / 1,5 kg / 1,5°81 Eclips X4 90° KidsGebruiksaanwijzing | 2025-07

Merk Vermeiren Productgroep Manuele rolstoel Type Eclips X4 90° Kids Beschrijving Afmetingen Totale breedte 500 mm 550 mm Breedte dichtgevouwen 310 mm Totale hoogte 820 - 980 mm Hoogte dichtgevouwen 820 - 980 mm Totaal gewicht ± 16 kg Gewicht zwaarste onderdeel 10,4 kg Massa van afneembare onderdelen Voetsteunen Achterwielen 1,8 kg 3,8 kg Statische stabiliteit bergaf 7,5° (in standaard conguratie) Statische stabiliteit bergop Asblok naar achteren: 4° Asblok naar voren: Anti-tipping apparaat moet standaard ter beschikking zijn Statische stabiliteit zijwaarts 16° (in standaardconguratie) Zithoek 0° - 6,5° E󰀨ectieve zitdiepte 310 mm - 370 mm 330 mm - 390 mm E󰀨ectieve zitbreedte 320 mm 370 mm Zithoogte aan voorzijde 420 - 470 mm Rughoek 5° - 95° Rughoogte 350 - 400 mm Afstand tussen voetplaat en zit 255 - 365 mm Hoek been tot zit 11° Hoek van de voetplaat 14° Afstand tussen armlegger en zit 150 - 180 mm Afstand voorzijde armlegger 150 mm Horizontale afstand van de as (uitwijking) 70 mm - 120 mm Minimale draaicirkel 1530 mm Diameter achterwielen 22" We behouden ons het recht voor om technische wijzigingen te introduceren. Meettolerantie +- 15 mm / 1,5 kg / 1,5°82Gebruiksaanwijzing | 2025-07 Eclips X4 90° Kids Merk Vermeiren Productgroep Manuele rolstoel Type Eclips X4 90° Kids Beschrijving Afmetingen Diameter voorwielen 150 mm Gebruikstemperatuur +5°C - +41°C Opslag en gebruiksluchtvochtigheid 30% - 70% We behouden ons het recht voor om technische wijzigingen te introduceren. Meettolerantie +- 15 mm / 1,5 kg / 1,5°83 Eclips X4 90° KidsGebrauchsanweisung | 2025-07
