NÁVOD K OBSLUZE Eclips X4 90° Vermeiren

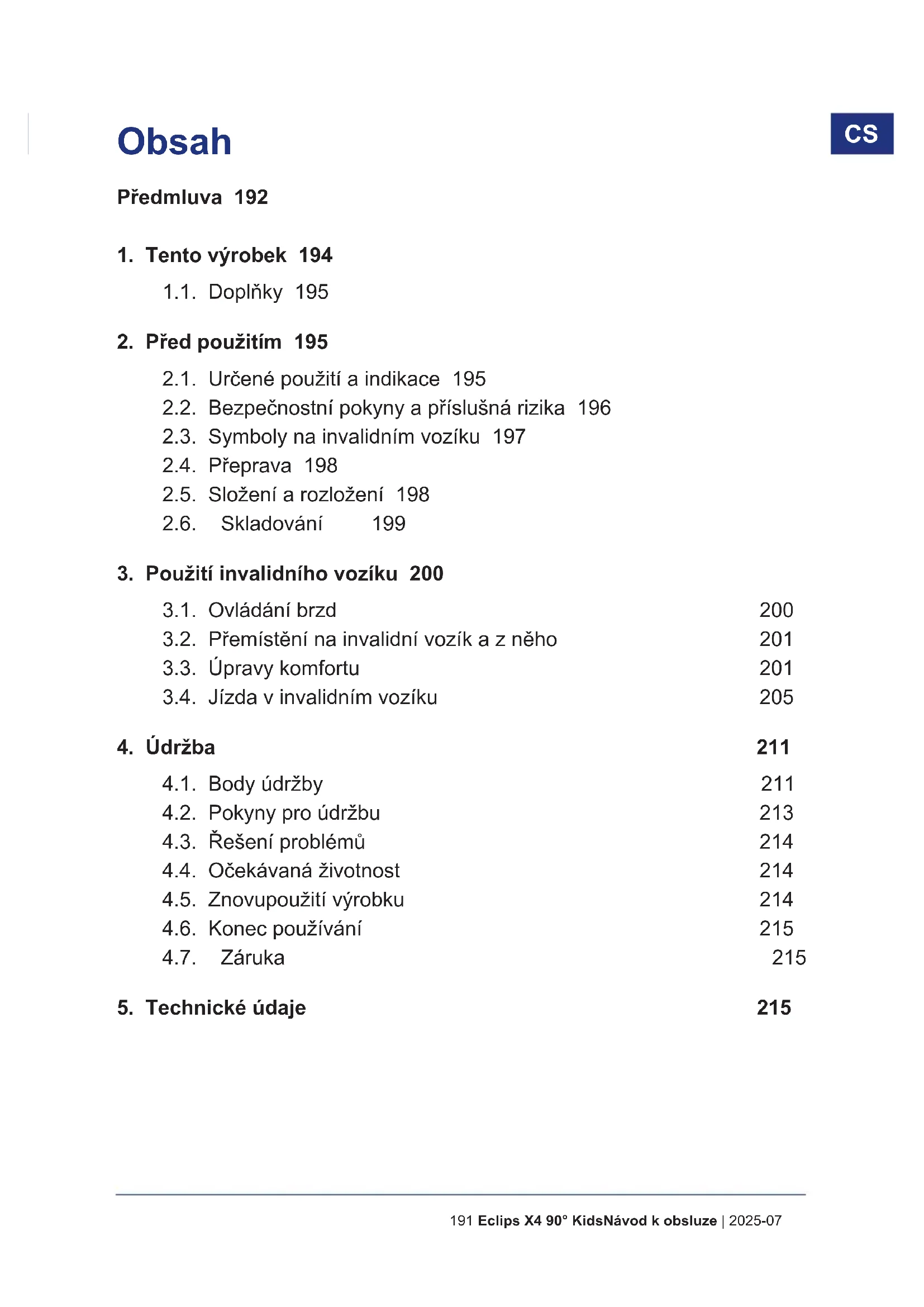

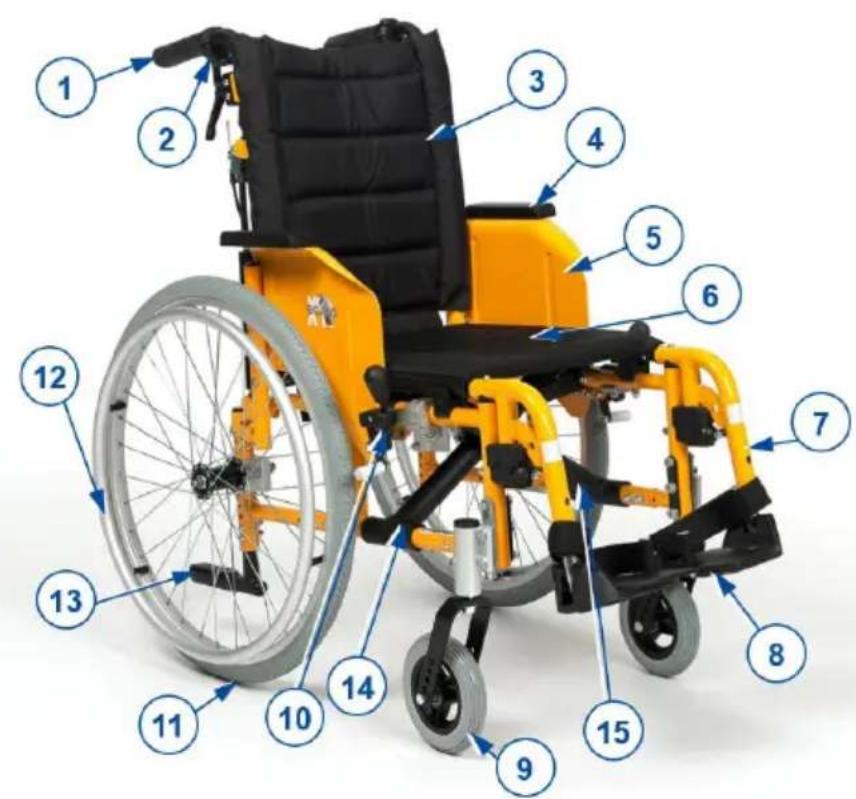

1. Tento výrobek 194

2. Před použitím 195

2.1. Určené použití a indikace 195 2.2. Bezpečnostní pokyny a příslušná rizika 196 2.3. Symboly na invalidním vozíku 197 2.4. Přeprava 198 2.5. Složení a rozložení 198 2.6. Skladování 199

3. Použití invalidního vozíku 200

3.1. Ovládání brzd 200 3.2. Přemístění na invalidní vozík a z něho 201 3.3. Úpravy komfortu 201 3.4. Jízda v invalidním vozíku 205

4.1. Body údržby 211 4.2. Pokyny pro údržbu 213 4.3. Řešení problémů 214 4.4. Očekávaná životnost 214 4.5. Znovupoužití výrobku 214 4.6. Konec používání 215 4.7. Záruka 215

5. Technické údaje 215

Obsah192Návod k obsluze | 2025-07 Eclips X4 90° Kids Předmluva Blahopřejeme! Nyní jste vlastníkem invalidního vozíku Vermeiren! Tento invalidní vozík byl vyroben pečlivými pracovníky s kvalikací. Navíc byl navržen a vyroben podle vysokých standardů kvality, nad nimiž dohlíží společnost Vermeiren. Děkujeme za Vaši důvěru ve výrobky společnosti Vermeiren. Tento návod slouží k tomu, aby vám pomáhal s použitím tohoto invalidního vozíku a jeho provozních možností. Řádně si jej přečtěte; pomůže vám seznámit se s provozem, schopnostmi a omezeními tohoto invalidního vozíku. Máte-li po přečtení tohoto návodu nějaké dotazy, obraťte se bez obav na svého odborného prodejce. Rád vám pomůže. Důležitá poznámka Aby byla zajištěna vaše bezpečnost a prodloužena životnost tohoto výrobku, věnujte mu řádnou péči a nechávejte jej pravidelně kontrolovat a opravovat. Tento návod obsahuje nejnovější verzi produktu. Společnost Vermeiren má právo provádět změny tohoto typu výrobku, aniž by byla povinna upravit nebo nahradit podobné výrobky, které již byly dodány. Obrázky výrobku slouží pouze k upřesnění pokynů v tomto návodu. Detaily výrobku na obrázcích se mohou od daného výrobku lišit. Dostupné informace Nejnovější verzi informací z tohoto návodu vždy naleznete na našich webových stránkách http://www.vermeiren.com/. Tyto webové stránky pravidelně navštěvujte pro případné aktualizace. Osoby se zrakovým postižením si mohou stáhnout elektronickou verzi tohoto návodu, kterou jim může přečíst softwarová aplikace text-to-speech.193 Eclips X4 90° KidsNávod k obsluze | 2025-07

Návod k obsluze Pro uživatele a odborného prodejce Návod k instalaci Pro odborného prodejce Servisní příručka pro invalidní vozíky Pro odborného prodejce Prohlášení o shodě (ES)194Návod k obsluze | 2025-07 Eclips X4 90° Kids

2. Páčka pro naklonění zádové opěrky

15. Identikační štítek195 Eclips X4 90° KidsNávod k obsluze | 2025-07

1.1. Doplňky Informace o doplňcích můžete získat od specializovaného prodejce. Velmi rád vám poradí.

2.1. Určené použití a indikace

• Tento výrobek je zdravotnický zařízení.

• Indikace a kontraindikace: Tento invalidní vozík je určen k ovládání na něm sedící uživatel nebo jej může tlačit asistent nebo rodič. Invalidní vozík je určen jako přepravní pomůcka pro mladé lidi se sníženými schopnostmi chůze. Tento invalidní vozík NESMÍTE používat bez doprovodu, trpíte-li tělesnou či duševní poruchou, která by mohla vás nebo jiné osoby ohrozit při jízdě v invalidním vozíku. Z tohoto důvodu se nejprve obraťte na lékaře a zajistěte, aby byl odborný prodejce informován o jeho posudku.

• Tento invalidní vozík je vhodný pro domácí a venkovní použití.

• Tento invalidní vozík je konstruován a vyroben výhradně k přepravě/ přemístění jedné (1) osoby o max. hmotnosti 80kg. Není konstruován pro přepravu zboží či předmětů ani pro jakýkoli jiný účel, než je popsán výše.

• Používejte pouze příslušenství a náhradní díly schválené společností Vermeiren.

• Přečtěte si všechny technické detaily a omezení tohoto invalidního vozíku v kapitole 5..

• Záruka na tento výrobek je založena na běžném použití a údržbě, jak je to popsáno v tomto návodu. V případě poškození výrobku způsobeného nesprávným použitím či absencí údržby tato záruka zanikne.196Návod k obsluze | 2025-07 Eclips X4 90° Kids 2.2. Bezpečnostní pokyny a příslušná rizika

POZOR Riziko zranění anebo poškození

• Přečtěte si pokyny v tomto návodu a postupujte podle nich. Jinak může dojít k vašemu zranění nebo k poškození invalidního vozíku. Při použití mějte na paměti následující obecná upozornění:

• Tento invalidní vozík nepoužívejte, jste-li pod vlivem alkoholu, léků či jiných látek, které by mohly ovlivnit vaše schopnosti jeho řízení.

• Mějte na paměti, že určité části invalidního vozíku mohou být velmi teplé nebo studené vlivem okolní teploty, slunečního záření či topných těles. Při dotýkání buďte opatrní. Při chladném počasí používejte ochranný oděv. Při jízdě venku je možné používat speciální rukavice, které zlepšují úchop ručních ráfků.

• Tento výrobek nijak neupravujte.

• Pokud byl obal vašeho výrobku při dodání poškozen, (neúmyslně) otevřen nebo ovlivněn okolními podmínkami (vlhkost, teplo,...), zkontrolujte, že nedošlok poškození žádné části výrobku. V případě pochybností se obraťte na svého specializovaného prodejce. Berte na vědomí, že vaše invalidní vozík může v závislosti na použitém nastavení ovlivňovat některé typy systémů proti krádeži. To může zapříčinit spuštění alarmu v obchodu. Jakýkoli závažný incident [MDR (EU) 2017/745 §2 (65)], k němuž došlo ve spojitosti s tímto zařízením, musí být oznámen jeho výrobci a příslušnému orgánu členského státu, ve kterém je uživatel anebo pacient etablován.197 Eclips X4 90° KidsNávod k obsluze | 2025-07

2.3. Symboly na invalidním vozíku Typové označení Katalogové číslo Sériové číslo Zdravotnické zařízení Výrobce Datum výroby Prohlášení o shodě Pozor: důležité informace Doporučení prostudovat příručku Nebezpečí skřípnutí Max. hmotnost uživatele v kg Není určeno pro použití jako sedadlo v motorovém vozidle198Návod k obsluze | 2025-07 Eclips X4 90° Kids 2.4. Přeprava

2.4.1. Přeprava vozidlem jako zavazadlo

VAROVÁNÍ Riziko zranění

• Tento invalidní vozík NIKDY nepoužívejte jako sedadlo ve vozidle, viz následující symbol.

• Dohlédněte na to, aby byl invalidní vozík řádně uchycen, aby se předešlo zranění cestujících při nehodě či náhlém zabrzdění.

• Pro zabezpečení invalidního vozíku a cestujícího NIKDY nepoužívejte stejný bezpečnostní pás.

1. Sundejte nožní opěrky a příslušenství.

2. Nožní opěrky a příslušenství bezpečně uložte.

3. Pokud je to možné, složte invalidní vozík a sundejte zadní kola.

4. Umístěte vozík do zavazadlového prostoru.

5. Pokud prostor pro cestující a invalidní vozík NENÍ oddělený, upevněte

rám vozíku bezpečně k vozidlu. Můžete použít bezpečnostní pásy vozidla. 2.5. Složení a rozložení

POZOR Riziko zranění

• Udržujte prsty mimo pohyblivé části invalidního vozíku.

2.5.1. Rozkládání invalidního vozíku

1. Postavte se za invalidní vozík.

2. Pomocí madel otevřete invalidní vozík do maximální možné polohy.

3. Postavte se před invalidní vozík.

4. Zatlačte obě sedací trubky rámu dolů až do xní polohy.

2.5.2. Skládání invalidního vozíku

1. Složte stupačky nebo demontujte podnožky (viz kapitola 3.3.3.).

2. Odstraňte tlačný tyč (viz §3.3.4.).

3. Uchopte sedadlo za přední a zadní část a vytáhněte jej.

4. Složte rám stisknutím rukojetí k sobě.

2.5.3. Montáž zadních kol

1. Uchopte zadní kolo a zmáčkněte tlačítko (1).

2. Držte tlačítko stisknuté a nasaďte zadní kolo na osu, dokud se

3. Povolte tlačítko.

4. zkontrolujte bezpečné uchycení kola.

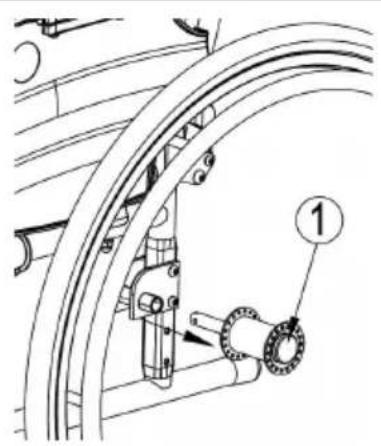

2.5.4. Sejmutí zadních kol

1. Ujistěte se, že jsou brzdy deaktivované.

2. Položte invalidní vozík na bok tam, kde chcete sejmout kolo.

3. Stiskněte tlačítko ve středu osy kola.

4. Vytáhněte kolo z rámu.

POZOR Riziko poškození

• Dbejte na to, aby byl invalidní vozík uložen v suchém prostředí, aby na něm nemohly růst plísně a nepoškodilo se čalounění, viz též kapitola 5..200Návod k obsluze | 2025-07 Eclips X4 90° Kids

3. Použití invalidního vozíku

VAROVÁNÍ Riziko zranění

• Nejprve si přečtěte předchozí kapitoly a seznamte se se zamýšleným použitím. Invalidní vozík NIKDY nepoužívejte, dokud si nepřečtete a plně neporozumíte všem pokynům.

• V případě pochybností či dotazů bez obav požádejte svého místního odborného prodejce, poskytovatele péče nebo technického poradce, aby vám pomohl. 3.1. Ovládání brzd

POZOR Riziko zranění

• Brzy neslouží ke zpomalování pohybu invalidního vozíku. Brzdy používejte pouze pro zabránění před nežádoucím pohyby invalidního vozíku.

• Správnou funkci brzd ovlivňuje opotřebení a znečištění kol (voda, olej, bláto, ...). Před každým použitím zkontrolujte stav kol.

• Brzdy jsou nastavitelné a mohou se opotřebovat. Před každým použitím zkontrolujte stav brzd.

• Před uvolněním brzd se ujistěte, že se invalidní vozík nachází na horizontálním povrchu. Nikdy neuvolňujte obě brzdy současně.

3.1.1. Aktivace brzd:

1. Zatlačte brzdové páčky směrem vpřed až do zřetelného zacvaknutí.

3.1.2. Postup uvolnění brzd:

1. Uvolněte jednu brzdu zatáhnutím páčky směrem dozadu.

2. Rukou podržte poháněcí obruč odbrzděného kola.

3.2. Přemístění na invalidní vozík a z něho

POZOR Riziko zranění či poškození

• Pokud nemůžete vykonat bezpečný přesun sami, požádejte někoho o pomoc.

• Nestoupejte na stupačky.

1. Umístěte invalidní vozík co nejblíže k židli, gauči nebo posteli, ze které/

na kterou má pacient nasednout.

2. Aktivujte obě parkovací brzdy k zablokování pohybu, viz odst. 3.1..

3. Složte stupačky nebo demontujte podnožky (viz kapitola 3.3.3.).

4. Přesuňte se na invalidní vozík nebo z něj pomocí svých paží nebo

s pomocí asistenta/asistentů či zdvihacího zařízení.

3.2.2. Sezení na invalidním vozíku

Doporučení pro komfortní používání invalidního vozíku:

• Sedněte si na sedadlo a dolní část zad opřete o opěradlo.

• Ujistěte se, že máte horní část nohou v horizontální poloze - v případě potřeby upravte délku podnožek (viz instalační manuál). 3.3. Úpravy komfortu

POZOR Riziko zranění či poškození

• Asistent nebo pečovatel(ka) může provádět následující seřízení komfortu. Všechna ostatní seřízení jsou prováděna odborným prodejcem podle návodu k instalaci, viz úvod.

• Abyste nezranili osoby stojící okolo nebo nepoškodili předměty, myslete vždy na rozsah pohybu stupátka.

• Dávejte pozor, aby se při seřizování nezachytily prsty, oděv nebo spony.202Návod k obsluze | 2025-07 Eclips X4 90° Kids

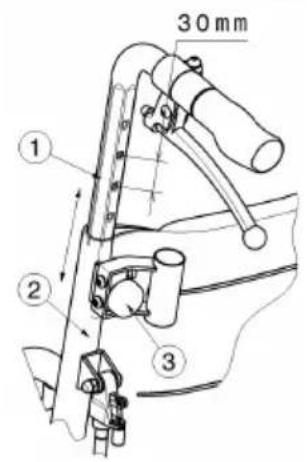

3.3.1. Výška rukojetí

Výška rukojetí může být nastavena v 6 polohách (v krocích po 30 mm):

5. Uvolněte šroub (1) .

7. Utáhněte šroub (1) .

3.3.2. Náklon opěradla

VAROVÁNÍ Riziko zranění

• Mějte na vědomí, že se při nastavení zádové opěrky směrem vzad sníží stabilita vozíku.

• Před nastavováním zádové opěrky aktivujte parkovací brzdy.

POZOR Riziko zranění

• Neumisťujte prsty a oblečení do oblasti mechanismu nastavení. Je možné sklopit zádovou opěrku dozadu s maximálním úhlem naklonění 90° (plynule). Při nastavení sklonu opěradla asistentem dbejte na to, aby pacient seděl v invalidním vozíku a aby nedošlo k jeho překlopení.203 Eclips X4 90° KidsNávod k obsluze | 2025-07

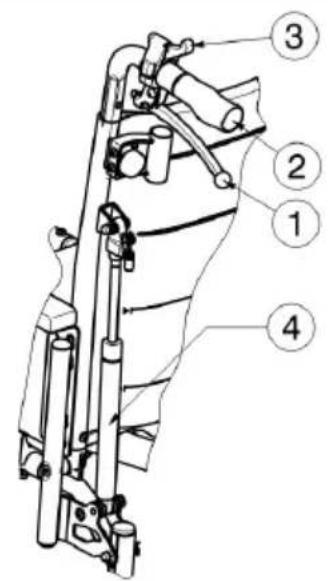

1. Pro naklonění zádové opěrky

přitáhněte obě páčky (1) k madlu (2).

2. Zatáhněte za obě zadní trubice

plynule směrem vzad do požadované polohy.

Pokud váš invalidní vozík disponuje bubnovými brzdami, páčky (3) se používají jako brzdy.

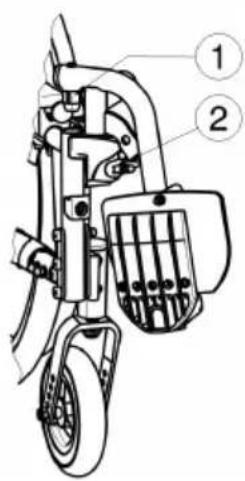

3.3.3. Montáž a demontáž podnožek

3.3.3.1. Montáž opěrek nohou

1. Podržte podnožky příčně z vnější strany rámu invalidního vozíku a

vložte čepičku trubice (1) do rámu.

2. Otočte podnožky směrem dovnitř, dokud nezacvaknou.

3. Spusťte stupačku směrem dolů.204Návod k obsluze | 2025-07 Eclips X4 90° Kids

3.3.3.2. Demontáž opěrek nohou

1. Vytáhněte páku (2).

2. Vytočte podnožky do vnější strany od invalidního vozíku, dokud se

neuvolní z vodicího prvku.

3. Vytáhněte podnožky z rámu (1).

3.3.4. Montáž a demontáž tlačné tyče

VAROVÁNÍ Riziko zranění

• Ověřte, aby byly hvězdicové knoíky dobře utaženy.

• Pokud je k dispozici tlačná tyč, vždy musí být nainstalována za účelem zvýšení stability zádové části.

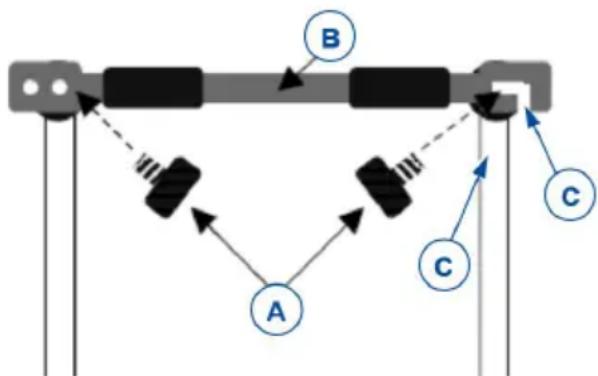

3.3.4.1. Namontování tlačné tyče

1. Uchyťte tlačnou tyč (B) pomocí hvězdicového šroubu (A) k levému

2. Zašroubujte hvězdicový knoík (A) do pravé rukojeti.

3. Dejte tlačnou tyč (B) do vodorovné polohy směrem doprava.

4. Namontujte hák tlačné tyče na šroubový závit pravého hvězdicového

5. Pomocí dvou otvorů na levém madlu nastavte vypnutí zádové opěrky.

3.3.4.2. Postup sejmutí tlačné tyče

1. Uvolněte hvězdicový šroub (A) na pravém madlu.

2. Sejměte hák (C) z pravého madla (D).205 Eclips X4 90° KidsNávod k obsluze | 2025-07

3.3.5. Anatomická zádová opěrka

Anatomické opěradlo lze snadno demontovat pro složení. Montuje se umístěním bezpečnostních šroubů opěradla do držáků na trubkách opěradla. Ověřte, aby byly hvězdicové knoíky dobře utaženy.

3.3.6. Anatomické sedadlo

Anatomické sedadlo lze snadno demontovat pro složení. Montuje se umístěním opěrek sedadla na příčný závěs. 3.4. Jízda v invalidním vozíku 4 V závislosti na vašem zdravotním stavu a typu invalidního vozíku můžete jezdit na vozíku sami nebo vás musí případně tlačit doprovod.

POZOR Nebezpečí skřípnutí

• Nedopusťte, aby se do drátů výpletu kola zachytily vaše prsty.

• Při průjezdu úzkými průchody se chraňte před skřípnutím rukou na ručních ráfcích.

• Při jízdě s doprovodem nesahejte rukama na kola a nohy nechte spočívat na nožních deskách.206Návod k obsluze | 2025-07 Eclips X4 90° Kids

POZOR Riziko zranění či poškození

• NEJEZDĚTE na svazích, přes překážky, schody nebo obrubníky větší, než je předepsáno v odst. 5..

• Nejezděte s invalidním vozíkem v silničním provozu. Choďte vždy po chodníku.

• Nepoužívejte ruční ráfky, máte-li mokré ruce.

• Dávejte pozor, zda na silnici nejsou díry nebo spáry, které by mohly způsobit skřípnutí kol.

• Vyhýbejte se kamenům a jiným předmětům, které mohou zablokovat kola.

• Abyste nezranili osoby stojící okolo nebo nepoškodili předměty, myslete vždy na rozsah pohybu stupátka.

• Před každým použitím ověřte, že: – jsou všechny části, které se nastavují, pevně zajištěny, viz odst. 3.3.. – parkovací brzdy fungují správně; – pneumatiky jsou v dobrém stavu, viz odst. 4.2.1..

3.4.1. Jízda s doprovodem

1. Deaktivujte parkovací brzdy nebo je nechte uvolnit doprovodem, který

mezitím drží invalidní vozík, aby se nerozjel, viz odst. 3.1..

2. Doprovod uchopí rukojeti nebo tlačnou tyč a může tlačit invalidní vozík

3. Po zastavení a držení invalidního vozíku na místě zaktivujte parkovací

brzdu, viz odst. 3.1..

3.4.2. Samostatná jízda

1. Deaktivujte parkovací brzdy jednu po druhé, viz odst.3.1..

2. Položte ruce do nejvyšší polohy na obou ručních ráfcích.

3. Nakloňte se dopředu a tlačte ruční ráfky dopředu, dokud se vaše paže

4. Volně zhoupněte ruce zpět na horní část ručních ráfků a zopakujte

tlačný/otočný pohyb.

5. Zastavení: počkejte, až se invalidní vozík zastaví a pohybujte se

dopředu/dozadu pomocí ručních ráfků. Aktivujte parkovací brzdy jednu po druhé, viz odst. 3.1..207 Eclips X4 90° KidsNávod k obsluze | 2025-07

3.4.3. Jízda na svazích

POZOR Riziko zranění

• Má-li doprovod příliš malou sílu na ovládání invalidního vozíku, zastavte jízdu a okamžitě zaktivujte brzdy.

• Když zastavíte na (mírném) svahu, použijte brzdy.

1. Připoutejte se k invalidním vozíku

bezpečnostním pásem.

2. Požádejte o pomoc svůj doprovod nebo

osobu ve vašem okolí.

3. Jezděte pomalu a pokud možno rovně.

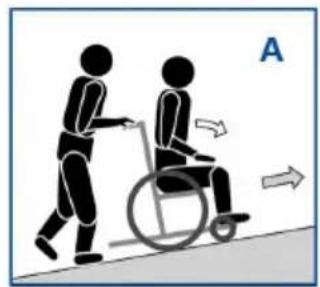

Při jízdě do svahu se mírně nakloňte dopředu (A/B). Při jízdě ze svahu se mírně nakloňte dozadu a opřete o opěradlo.

4. Na svahu nikdy nejezděte vzad.

3.4.4. Použití nájezdových ramp

POZOR Riziko převrácení

• Používejte pouze rampy schválené společností Vermeiren a nepřekračujte max. nosnost.

• Zajistěte, aby se invalidní vozík nedotýkal země nebo rampy v důsledku jeho naklonění.

• Nájezdové rampy překonávejte pouze s pomocí jedné nebo dvou osob, které vás doprovází.

1. Nastavte polohu opěradla, sedadla a podnožky tak, abyste snížili

hmotnost, která bude působit na invalidní vozík, a zvýšili stabilitu při naklonění.

2. Odeberte opěrky nohou, viz odst. 3.3.3..

3. Postupujte podle pokynů v odst. 3.4.3..208Návod k obsluze | 2025-07 Eclips X4 90° Kids

3.4.5. Používání schodů

POZOR Riziko převrácení

• Schody musejí být vždy zvládány za asistence dvou osob doprovodu.

• Nikdy nezkoušejte používat schody, které nejsou vhodné pro invalidní vozíky.

1. Odeberte opěrky nohou, viz odst. 3.3.3..

2. Jeden doprovod mírně nakloní invalidní

vozík dozadu pomocí rukojetí.

3. Druhy doprovod uchopí invalidní vozík

za přední stranu rámu po obou stranách invalidního vozíku.

4. Zachovejte klid, vyvarujte se náhlých

pohybů a držte ruce uvnitř invalidního vozíku.

5. Obě doprovodné osoby krok za krokem

zvedají a tahají invalidní vozík, zatímco zadní kola př ejíždějí po schodech.

6. Po použití schodů upevněte zpět na

místo opěrky nohou, viz odst. 3.3.3.

3.4.6. Řešení překážek

POZOR Riziko převrácení

• Nemáte-li s jízdou na invalidním vozíku dostatek zkušeností, požádejte doprovod o asistenci.

• Při přejíždění překážky dávejte pozor, aby se stupátka nedotkla země.

• Tento invalidní vozík nepoužívejte na eskalátoru.

• Je-li k dispozici bezpečnostní pás, připoutejte se.

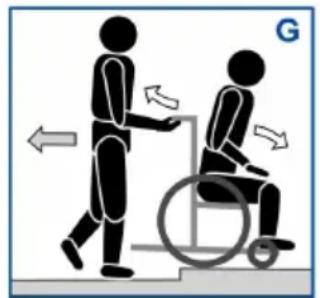

3.4.6.1. Nízké obrubníky (nahoru nebo dolů)

Ty lze přejet vpřed (E / F) s pomocí jedné osoby, nebo zkušenými uživateli invalidních vozíků samotnými.209 Eclips X4 90° KidsNávod k obsluze | 2025-07

1. Doprovod pohybuje invalidním vozíkem

dopředu a přiblíží se k obrubníku. Ověřte, že se nožní desky nedotknou obrubníku.

2. Nakloňte se dozadu, abyste odlehčili

3. Doprovod drží pevně rukojeti a zároveň

se pohybuje dopředu. V případě potřeby použije koncové víčko pro trvalé zvednutí předních kol, dokud nepřejedou obrubník.

4. Doprovod uvolní tlak na rukojeti i

koncové víčko a položí opatrně přední kola na zem.

5. Dále drží pevně rukojeti a zároveň

přetlačí invalidní vozík zadními koly nahoru/dolů přes obrubník. Zkušený uživatel může přejet malé obrubníky dopředu samostatně: Jízda dolů:

1. Pro snížení zatížení předních kol

přesuňte těžiště na zadní kola.

2. Sjeďte z obrubníku.

1. Přijeďte k obrubníku.

3. Při balancování přejeďte předními koly

4. Náklonem dopředu zajistěte vyšší

5. Přejeďte zadními koly přes obrubník.210Návod k obsluze | 2025-07 Eclips X4 90° Kids

3.4.6.2. Středně vysoké obrubníky (nahoru nebo dolů)

Tyto obrubníky můžete překonat směrem dozadu s pomocí jedné osoby:

1. Doprovod otočí invalidní vozík, aby se

k obrubníku přiblížila zadní kola (G / H).

2. Jízda dolů: Náklonem dopředu (G)

přesuňte těžiště do přední části vozíku. Jízda nahoru: Náklonem dozadu (H) přesuňte těžiště do zadní části vozíku.

3. Doprovod jemným tahem jede invalidním

vozíkem z obrubníku nebo na něj.

3.4.6.3. Vyšší obrubníky

Vyšší obrubníky, které stále nepřekračují maximální velikost, viz odst.5., se musí překonávat s pomocí dvou osob. Jízda dolů:

1. Sundejte nožní opěrky.

2. Doprovod pohybuje invalidním vozíkem dopředu a přiblíží se

3. Nakloňte se dozadu, abyste odlehčili přední kola.

4. Doprovod musí pevně uchopit madla a za koncové víčko zvednout

přední kola, dokud obě kola nebudou celá za hranou obrubníku.

5. Druhá osoba z doprovodu uchopí zepředu rám a bude vozík tlačit

dozadu a současně spouštět zadní kola z obrubníku dolů.

6. Doprovod uvolní tlak na rukojeti i koncové víčko a položí opatrně přední

1. Sundejte nožní opěrky.

2. První osoba z doprovodu otočí invalidní vozík, aby se k obrubníku

přiblížila zadní kola.

3. Náklonem dozadu přesuňte těžiště do zadní části vozíku.

4. Druhá osoba z doprovodu uchopí zepředu rám a bude vozík posunovat

dopředu a současně s tím táhnout/tlačit zadní kola na obrubník. První osoba z doprovodu zdvihne a pevně přidrží madla, aby se vozík nemohl překlopit.

4 Pravidelná péče zajistí, že bude invalidní vozík udržován v dokonale funkčním stavu. Návod k údržbě naleznete na webových stránkách společnosti Vermeiren: www.vermeiren.com. 4.1. Body údržby

POZOR Riziko zranění a poškození

• Opravy a výměny smějí provádět pouze vyškolené osoby. Přitom je třeba používat pouze originální náhradní díly společnosti Vermeiren. 4 Poslední stránka tohoto návodu obsahuje registrační formulář pro odborného prodejce, který zapíše každý servis. Servisní intervaly závisejí na intenzitě a frekvenci používání. Požádejte svého prodejce o společnou dohodu na rozvrhu kontrol/údržby/oprav.212Návod k obsluze | 2025-07 Eclips X4 90° Kids

4.1.1. Před každým použitím

Zkontrolujte následující:

• Všechny části: Přítomné a nepoškozené či neopotřebované.

• Všechny části: Čisté, viz odst. 4.2.2..

• Kola, opěradlo, sedadlo, lýtkové opěrky, područky, stupátka: Dobré zajištění.

• Stav kol/pneumatik, viz § 4.2.1..

• Stav součástí rámu: Žádná deformace, nestabilita, zeslabení nebo uvolněné spoje.

• Sedadlo, opěradlo, opěrky rukou, opěrky lýtek a opěrka hlavy (je-li použita): Bez nadměrného opotřebení (např. promáčknutá místa, poškození nebo roztržení).

• Brzdy: Nepoškozené a funkční.

• Systému nastavení zádové opěrky: Nepoškozený a dobře fungující (uzamknutí, zátěž, žádná deformace nebo opotřebení). Pro případné opravy či výměny částí se obraťte na svého odborného prodejce.

4.1.2. Ročně nebo častěji

Tento invalidní vozík nechte u odborného prodejce ke kontrole a provedení servisu alespoň jednou ročně nebo častěji. Minimální četnost údržby závisí na používání, a proto by měla být společně dohodnuta s vaším odborným prodejcem.

4.1.3. Při skladování

Dbejte na to, aby byl invalidní vozík uložen v suchém prostředí, aby na něm nemohly růst plísně a nepoškodilo se čalounění, viz též kapitola 5..213 Eclips X4 90° KidsNávod k obsluze | 2025-07

4.2. Pokyny pro údržbu

4.2.1. Kola a pneumatiky

4 Správná funkce brzd závisí na stavu pneumatik a může se měnit kvůli opotřebení a znečištění (voda, olej, bláto atd.). Udržujte kola bez drátů, vlasů, písku a vláken. Zkontrolujte vzorek na pneumatikách. Je-li hloubka dezénu menší než 1 mm, musí být pneumatiky vyměněny. Obraťte se v této věci na svého odborného prodejce. Nahustěte každou pneumatiku na správný tlak (viz vyznačení tlaku na pneumatikách).

POZOR Riziko poškození vlhkostí

• K čištění invalidního vozíku nikdy nepoužívejte hadici ani vysokotlaký čistič. Otřete všechny pevné části vlhkým (nikoli mokrým) hadříkem. V případě potřeby použijte jemné mýdlo vhodné na laky a syntetické barvy. Čalounění lze vyčistit vlažnou vodou a jemným mýdlem. K čištění nepoužívejte abrazivní čisticí prostředky.

POZOR Riziko poškození

• Dezinfekci mohou provádět pouze kvalikované osoby. Poraďte se se svým prodejcem.214Návod k obsluze | 2025-07 Eclips X4 90° Kids 4.3. Řešení problémů I když tento invalidní vozík používáte správně, může se vyskytnout technický problém. V takovém případě se obraťte na svého místního odborného prodejce.

VAROVÁNÍ Riziko zranění a poškození

• NIKDY se nepokoušejte opravit invalidní vozík sami. Následující příznaky mohou znamenat vážný problém. Proto se obraťte na svého odborného prodejce vždy, když zaznamenáte některou z následujících odchylek:

• nerovnoměrné opotřebení dezénu na jedné z pneumatik;

• invalidní vozík se naklání na jednu stranu;

• poškozené či rozbité sestavy kol. 4.4. Očekávaná životnost Invalidní vozík je navržen tak, aby mají průměrnou životnost 5 let. V závislosti na četnosti použití, jízdních podmínkách a údržbě se životnost tohoto invalidního vozíku prodlouží nebo zkrátí. 4.5. Znovupoužití výrobku Před každým dalším použitím nechte invalidní vozík dezinkovat, zkontrolovat a provést servis podle pokynů v odst. 4.1. a odst. 4.2..215 Eclips X4 90° KidsNávod k obsluze | 2025-07

4.6. Konec používání Po skončení životnosti musí být invalidní vozík zlikvidován podle místní legislativy pro životní prostředí. Nejlepším způsobem likvidace je rozebrání invalidního vozíku pro usnadnění přepravy recyklovatelných součástí. 4.7. Záruka Záruka na tento výrobek se řídí všeobecnými podmínkami platnými v dané zemi.

Technické údaje uvedené níže platí pouze pro tento invalidní vozík při standardních nastaveních a optimálních podmínkách okolí. Během používání berte tyto údaje v úvahu. Pokud byl tento křesla upraven, poškozen nebo došlo k jeho velkému opotřebení, nebudou tyto hodnoty platné. Značka Vermeiren Skupina produktů Invalidní vozík Typ Eclips X4 90° Kids Popis Rozměry Hmotnost uživatele 80 kg Celková délka 830 - 1000 mm Délka při složení (bez podnožek)

Celková šířka 500 mm 550 mm Šířka při složení 310 mm Celková výška 820 - 980 mm Složená výška 820 - 980 mm Celková hmotnost ± 16 kg Hmotnost nejtěžší části 10,4 kg Právo na technické změny vyhrazeno. Tolerované odchylky +- 15 mm / 1,5 kg / 1,5°216Návod k obsluze | 2025-07 Eclips X4 90° Kids Značka Vermeiren Skupina produktů Invalidní vozík Typ Eclips X4 90° Kids Popis Rozměry Hmotnost snímatelných částí Podnožky Zadní kola 1,8 kg 3,8 kg Statická stabilita z kopce 7,5° (ve standardní konguraci) Statická stabilita do kopce Blok nápravy vzad: 4° Bloky osy vpřed: Zařízení proti překlopení musí být standardně obsaženo Statická boční stabilita 16° (ve standardní konguraci) Úhel roviny sedadla 0° - 6,5° Účinná hloubka sedadla 310 mm - 370 mm 330 mm - 390 mm Účinná šířka sedadla 320 mm 370 mm Výška povrchu sedadla na předním okraji

Úhel opěradla 5° - 95° Výška opěradla 350 - 400 mm Vzdálenost mezi nožní deskou a sedadlem

Úhel nohou k ploše sedadla 11° Úhel nožní desky 14° Vzdálenost mezi područkami a sedadlem

Přední poloha konstrukce područky 150 mm Horizontální poloha osy kol (odchylka) 70 mm - 120 mm Minimální poloměr zatáčení 1530 mm Průměr zadních kol 22" Průměr předních kol 150 mm Provozní teplota +5°C - +41°C Vlhkost při skladování a používání 30% - 70% Právo na technické změny vyhrazeno. Tolerované odchylky +- 15 mm / 1,5 kg / 1,5°Service registration form
