BEDIENUNGSANLEITUNG Eclips X4 90° Vermeiren

5. Technische specicaties 80

5. Technische specicaties

2. Vor der Benutzung 87

2.1. Bestimmungsgemäße Verwendung und Indikationen 87 2.2. Sicherheitshinweise und mögliche Risiken 88 2.3. Symbole am Rollstuhl 89 2.4. Transport 90 2.5. Falten / Entfalten 90 2.6. Lagerung 92

3. Benutzung des Rollstuhls 92

3.1. Betätigen der Bremsen 93 3.2. Einsteigen in den Rollstuhl / Aussteigen aus dem Rollstuhl 93 3.3. Komforteinstellungen 94 3.4. Fahren mit dem Rollstuhl 98

4.1. Wartungspunkte 105 4.2. Wartungshinweise 106 4.3. Störungsbeseitigung 107 4.4. Voraussichtliche Nutzungsdauer 108 4.5. Wiederbenutzung 108 4.6. Nutzungsende 108 4.7. Garantie 108

5. Technische Daten 109

Inhalt84Gebrauchsanweisung | 2025-07 Eclips X4 90° Kids Vorwort Herzlichen Glückwunsch! Sie sind nun Besitzer eines Vermeiren-Rollstuhls! Dieser Rollstuhl wurde von versierten und engagierten Mitarbeitern gefertigt. Es entspricht hinsichtlich Konstruktion und Fertigung den hohen Qualitätsstandards von Vermeiren. Vielen Dank für Ihr Vertrauen in Produkte von Vermeiren. Dieses Handbuch soll Ihnen bei der Benutzung dieses Rollstuhls und seiner Bedienmöglichkeiten helfen. Lesen Sie es daher bitte aufmerksam durch, um sich mit der Bedienung, den Fähigkeiten und Beschränkungen Ihres Rollstuhls vertraut zu machen. Sollten Sie nach der Lektüre dieses Handbuchs noch Fragen haben, können Sie sich jederzeit an Ihren Fachhändler wenden. Er wird Ihnen gerne in dieser Angelegenheit weiterhelfen. Wichtiger Hinweis Um Ihre Sicherheit zu gewährleisten und die Nutzungsdauer Ihres Produkts zu verlängern, sollten Sie es gut behandeln und regelmäßig überprüfen und/oder warten lassen. Dieses Handbuch enthält die neuesten Produktentwicklungen. Vermeiren behält sich das Recht vor, Veränderungen an dieser Art von Produkt vorzunehmen, ohne eine Verpichtung einzugehen, ähnliche bereits ausgelieferte Produkte anzupassen oder auszutauschen. Abbildungen des Produkts dienen zur Verdeutlichung der Anweisungen in diesem Handbuch. Das gezeigte Produkt kann in Details von Ihrem Produkt abweichen.85 Eclips X4 90° KidsGebrauchsanweisung | 2025-07

Verfügbare Informationen Auf unserer Webseite http://www.vermeiren.com/ nden Sie stets die aktuellste Version der in diesem Handbuch beschriebenen Informationen. Informieren Sie sich bitte regelmäßig auf dieser Website nach eventuell verfügbaren Aktualisierungen. Sehbehinderte Menschen können sich die elektronische Version dieses Handbuchs herunterladen und mit Hilfe einer Sprachsyntheselösung („Text- to-Speech-Software") vorlesen lassen. Bedienungsanleitung Für Benutzer und Fachhändler Montageanleitung Für Fachhändler Servicehandbuch für Rollstühle Für Fachhändler EG-Konformitätserklärung86Gebrauchsanweisung | 2025-07 Eclips X4 90° Kids

2. Hebel für Rückenneigung

1.1. Optionen Was die möglichen Optionen betri󰀨t, wenden Sie sich bitte an Ihren Fachhändler. Er berät Sie gern.

2. Vor der Benutzung

2.1. Bestimmungsgemäße Verwendung und Indikationen

• Dieses Produkt ist ein Medizinprodukt.

• Indikationen und Kontraindikationen: Dieser Rollstuhl ist für den Betrieb mit einem darin sitzenden Benutzer vorgesehen, oder er kann von einer Begleitperson oder einem Elternteil geschoben werden. Der Rollstuhl ist als Transporthilfe für junge Menschen mit eingeschränkten Gehfähigkeiten vorgesehen. Sie dürfen diesen Rollstuhl NICHT benutzen, wenn Sie unter seelischen oder körperlichen Beeinträchtigungen leiden, die Sie oder andere Personen beim Fahren des Rollstuhls in Gefahr bringen könnten. Suchen Sie daher bitte zunächst Ihren Arzt auf und stellen Sie sicher, dass Ihr Fachhändler über dessen Rat informiert ist.

• Dieser Rollstuhl ist für den Innen- und Außenbereich geeignet.

• Er ist ausschließlich dafür konzipiert und gefertigt, eine (1) Person mit einem Gewicht von maximal 80kg zu transportieren. Er ist nicht dafür vorgesehen, Sachen oder Objekte zu transportieren oder zu anderen Zwecken als zuvor beschrieben benutzt zu werden.

• Verwenden Sie ausschließlich von Vermeiren genehmigte Zubehör- oder Ersatzteile.

• Sehen Sie sich auch die technischen Daten und die Einschränkungen Ihres Rollstuhls in Abschnitt 5. an.

• Die Garantie für dieses Produkt beruht auf dessen normaler Benutzung und Wartung wie in diesem Handbuch beschrieben. Schäden an Ihrem Produkt, die auf unsachgemäße Benutzung oder mangelnde Wartung zurückzuführen sind, führen zum Erlöschen der Garantie.88Gebrauchsanweisung | 2025-07 Eclips X4 90° Kids 2.2. Sicherheitshinweise und mögliche Risiken

VORSICHT Gefahr von Personen- und/oder Sachschäden

• Bitte lesen und befolgen Sie die Anweisungen in dieser Bedienungsanleitung, da andernfalls Verletzungsgefahr besteht oder Ihr Rollstuhl beschädigt werden könnte. Beachten Sie bei der Benutzung die folgenden allgemeinen Warnhinweise:

• Benutzen Sie Ihren Rollstuhl nicht, wenn Sie unter dem Einuss von Alkohol, Medikamenten oder anderen Substanzen stehen, die Ihre Fahrtüchtigkeit beeinträchtigen könnten.

• Beachten Sie, dass bestimmte Teile dieses Rollstuhls infolge der Umgebungstemperatur, Sonneneinstrahlung, Heizkörpern usw. sehr warm oder sehr kalt werden können. Seien Sie daher vorsichtig beim Berühren. Tragen Sie bei kaltem Wetter Schutzbekleidung. Wenn Sie sich im Freien aufhalten, können Reithandschuhe verwendet werden, um den Gri󰀨 an den Handrändern zu verbessern.

• Nehmen Sie keinerlei Veränderungen an Ihrem Produkt vor.

• Wenn die Verpackung Ihres Produkts bei der Lieferung beschädigt, (unbeabsichtigt) geö󰀨net oder durch Umwelteinüsse (Feuchtigkeit, Hitze,...) beeinträchtigt wurde, überprüfen Sie bitte die Unversehrtheit Ihres Produkts. Im Zweifelsfall wenden Sie sich bitte an Ihren Fachhändler. Bitte beachten sie, dass Ihr Rollstuhl je nach den verwendeten Einstellungen einige Arten von Diebstahlsicherungssystemen beeinträchtigen kann. Dies kann dazu führen, dass der Sicherungsalarm des Shops ausgelöst wird. Jeder schwerwiegende Zwischenfall [MDR (EU) 2017/745 §2 (65)], der im Zusammenhang mit dem Gerät aufgetreten ist, sollte dem Hersteller und der zuständigen Behörde des Mitgliedstaats, in dem der Anwender und/ oder Patient niedergelassen ist, gemeldet werden.89 Eclips X4 90° KidsGebrauchsanweisung | 2025-07

2.3. Symbole am Rollstuhl Typbezeichnung Katalognummer Seriennummer Medizinprodukt Hersteller Produktionsdatum Konformitätserklärung Achtung: wichtige Informationen Bitte Bedienungsanleitung beachten Einklemmgefahr Maximalgewicht des Benutzers (in kg) Nicht zur Verwendung als Sitz in einem Kraftfahrzeug bestimmt90Gebrauchsanweisung | 2025-07 Eclips X4 90° Kids 2.4. Transport

2.4.1. Transport in einem Fahrzeug (als Gepäck)

WARNUNG Verletzungsgefahr

• Benutzen Sie Ihren Rollstuhl NICHT als Sitz in einem Fahrzeug, siehe nächstes Symbol.

• Achten Sie darauf, den Rollstuhl ordnungsgemäß zu befestigen. So vermeiden Sie Verletzungen der Fahrzeuginsassen bei einer Kollision oder einem plötzlichen Bremsmanöver.

• Verwenden Sie zum Sichern des Rollstuhls und des Fahrzeuginsassens NIEMALS den gleichen Sicherheitsgurt.

1. Entfernen Sie Fußstützen und Zubehör.

2. Bewahren Sie Fußstützen und Zubehör an einem sicheren Ort auf.

3. Wenn möglich, klappen Sie den Rollstuhl zusammen und bauen Sie die

4. Transportieren Sie den Rollstuhl nach Möglichkeit im Ko󰀨erraum oder

5. Wenn der Gepäckraum und der Fahrgastraum NICHT voneinander

getrennt sind, befestigen Sie den Rahmen des Rollstuhls sicher am Fahrzeug. Sie können hierzu verfügbare Sicherheitsgurte im Fahrzeug verwenden. 2.5. Falten / Entfalten

VORSICHT Verletzungsgefahr

• Achten Sie darauf, dass Ihre Finger nicht zwischen die Rollstuhlkomponenten gelangen.91 Eclips X4 90° KidsGebrauchsanweisung | 2025-07

2.5.1. Auseinanderklappen des Rollstuhl

1. Stellen Sie sich auf die Rückseite des Rollstuhls.

2. Nutzen Sie die Handgri󰀨e, um den Rollstuhl so weit wie möglich zu

3. Stellen Sie sich auf die Vorderseite des Rollstuhls.

4. Drücken Sie die beiden Holme, an denen der Sitz befestigt ist, weiter

5. Montieren Sie die Schiebestange (siehe §3.3.4.).

2.5.2. Zusammenklappen des Rollstuhls

1. Klappen Sie die Fußplatten hoch oder nehmen Sie die Beinstützen ab

2. Entfernen Sie die Schiebestange (siehe §3.3.4.).

3. Fassen Sie den Sitz an der Vorder- und Hinterseite an, und ziehen Sie

4. Drücken Sie die Handgri󰀨e aufeinander zu, um den Rahmen

2.5.3. Montage der Hinterräder

1. Nehmen Sie das Hinterrad in die Hand und drücken Sie auf den

2. Halten Sie den Arretierstift gedrückt und schieben Sie das Hinterrad bis

zum Anschlag auf die Achse.

3. Lassen Sie den Arretierstift los.

4. Prüfen Sie, ob die Räder sicher auf der Achse sitzen.

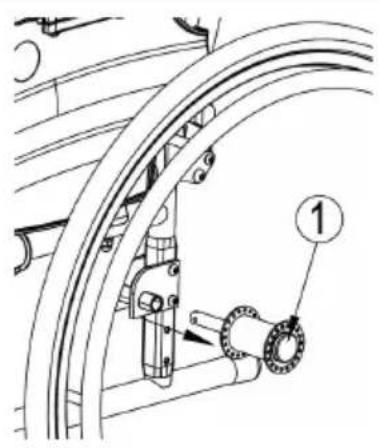

2.5.4. Abnehmen der Hinterräder

1. Stellen Sie sicher, dass die Bremsen gelöst sind.

2. Drehen Sie die Seite des Rollstuhls zu sich, an der Sie das Rad

3. Drücken Sie den Arretierstift in der Mitte der Radnabe.

4. Ziehen Sie das Rad vom Rahmen ab.92Gebrauchsanweisung | 2025-07 Eclips X4 90° Kids

VORSICHT Beschädigungsgefahr

• Stellen Sie sicher, dass Ihr Rollstuhl in einer trockenen Umgebung gelagert wird, um Schimmelbildung und die Beschädigung der Polsterung zu vermeiden, siehe auch Kapitel 5..

3. Benutzung des Rollstuhls

WARNUNG Verletzungsgefahr

• Lesen Sie bitte zunächst die vorhergehenden Abschnitte, um sich über die Benutzungsbedingungen zu informieren. Benutzen Sie den Rollstuhl NICHT, bevor Sie alle Anweisungen aufmerksam gelesen und vollständig verstanden haben.

• Bei Zweifeln oder Fragen wenden Sie sich bitte zwecks Hilfe an Ihren Fachhändler, Pegedienst oder Fachberater.93 Eclips X4 90° KidsGebrauchsanweisung | 2025-07

3.1. Betätigen der Bremsen

VORSICHT Verletzungsgefahr

• Die Bremsen dienen nicht dazu, die Bewegung des Rollstuhls abzubremsen. Sie dienen ausschließlich dazu, unbeabsichtigte Bewegungen des Rollstuhls zu verhindern.

• Die ordnungsgemäße Funktion der Bremsen kann durch Verschleiß oder Schmutz (auch Wasser, Öl, Schlamm usw.) beeinträchtigt werden. Überprüfen Sie daher vor jeder Rollstuhlnutzung den Zustand der Reifen.

• Die Bremsen sind einstellbar und können verschleißen. Überprüfen Sie daher vor jeder Rollstuhlnutzung den Zustand der Bremsen.

• Achten Sie darauf, dass der Rollstuhl auf einer achen, horizontalen Fläche steht, bevor Sie die Bremsen lösen. Lösen Sie niemals beide Bremsen gleichzeitig.

3.1.1. Betätigen der Bremsen:

1. Drücken Sie die Bremshebel nach vorn, bis sie ein deutliches Klicken

3.1.2. So lösen Sie die Bremsen:

1. Lösen Sie eine Bremse, indem Sie den Gri󰀨 nach hinten ziehen.

2. Fassen Sie den Greifreifen des Rads mit der gelösten Bremse mit Ihrer

3. Wiederholen Sie dies für das zweite Rad und die Feststellbremse.

3.2. Einsteigen in den Rollstuhl / Aussteigen aus dem Rollstuhl

VORSICHT Gefahr von Personen- oder Sachschäden

• Falls Sie sich nicht sicher versetzen können, bitten Sie jemanden um Hilfe.

• Stellen Sie sich nicht auf die Fußplatten.94Gebrauchsanweisung | 2025-07 Eclips X4 90° Kids

1. Positionieren Sie den Rollstuhl so nah wie möglich an den Stuhl,

die Couch oder das Bett, zu dem bzw. von dem das Umsetzen vorgenommen werden soll.

2. Betätigen Sie beide Feststellbremsen, siehe Abschnitt 3.1..

3. Klappen Sie die Fußplatten hoch oder nehmen Sie die Beinstützen ab

4. Bewegen Sie sich aus eigener Kraft mit den Armen oder mit Hilfe von

Dritten in den Rollstuhl hinein oder aus ihm heraus.

3.2.2. Sitzen im Rollstuhl

Einige Empfehlungen für die komfortable Verwendung des Rollstuhls:

• Setzen Sie sich so hin, dass Ihr unterer Lendenbereich an der Rückenlehne anliegt

• Achten Sie darauf, dass Ihre Oberschenkel möglichst horizontal stehen. Gegebenenfalls müssen Sie die Länge der Beinstützen einstellen (siehe Installationsanleitung). 3.3. Komforteinstellungen

VORSICHT Gefahr von Personen- oder Sachschäden

• Die folgenden Komforteinstellungen können vom Begleit- oder Pegepersonal vorgenommen werden. Alle sonstigen Einstellungen sind vom Fachhändler gemäß den Montageanweisungen vorzunehmen (siehe Vorwort).

• Berücksichtigen Sie stets den Schwenkbereich der Fußplatte, um keine Passanten zu verletzen oder Gegenstände zu beschädigen.

• Achten Sie bei Einstellungen am Rollstuhl darauf, dass Finger, Kleidung oder Schnallen nicht von beweglichen Teilen erfasst werden.95 Eclips X4 90° KidsGebrauchsanweisung | 2025-07

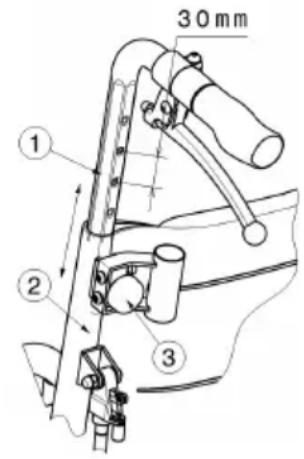

3.3.1. Höhe der Handgri󰀨e

Die Höhe der Handgri󰀨e kann in 6 Positionen eingestellt werden (Schritte von 30 mm):

5. Lösen Sie den Sterngri󰀨 (1) .

6. Stellen Sie den Handgri󰀨 auf die

gewünschte Höhe ein (6 Positionen).

7. Ziehen Sie den Sterngri󰀨 (1) wieder

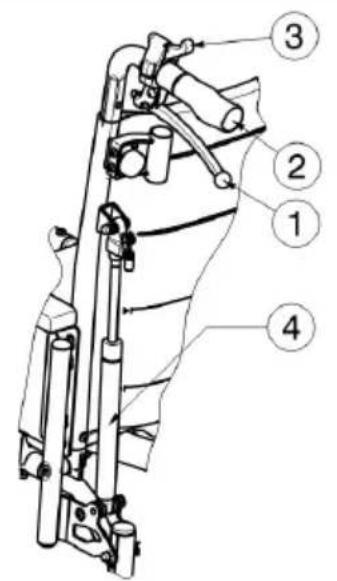

3.3.2. Neigung der Rücken

WARNUNG Verletzungsgefahr

• Beachten Sie, dass die Stabilität sinkt, wenn die Rückenlehne nach hinten verstellt wird.

• Betätigen Sie vor dem Einstellen der Rückenlehne die Feststellbremsen.

VORSICHT Verletzungsgefahr

• Halten Sie Ihre Finger, Kleidungsstücke fern vom Verstellmechanismus. Die Rückenlehne kann mit einer maximalen Neigung von 90° nach hinten gestellt werden (stufenlos). Stellen Sie sicher, dass der Patient in dem Stuhl sitzt, wenn der Begleiter die Rückenlehne nach hinten kippt, und dass der Rollstuhl nicht umkippt.96Gebrauchsanweisung | 2025-07 Eclips X4 90° Kids

1. Ziehen Sie den Hebel (1) auf beiden

Seiten in Richtung Handgri󰀨 (2), um die Rückenlehne zu verstellen.

2. Ziehen Sie beide Rückenrohre

langsam in die gewünschte Position.

3. Lassen Sie den Hebel los.

Wenn der Rollstuhl über Trommelbremsen verfügt, werden die Gri󰀨e zum Bremsen verwendet.

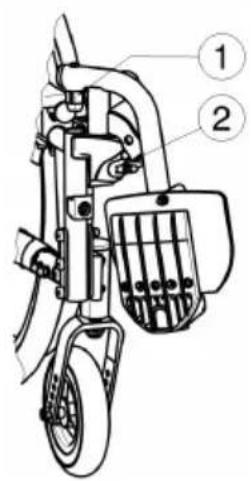

3.3.3. An- oder Abbauen der Fußauagen

3.3.3.1. Montieren der Fußstützen

1. Halten Sie die Fußauage seitlich an die Außenseite des

Rollstuhlrahmens und stecken Sie den Zapfen (1) in den Rahmen.

2. Drehen Sie die Fußauage nach innen bis diese einrasten.

3. Drücken Sie die Fußplatte nach unten.97 Eclips X4 90° KidsGebrauchsanweisung | 2025-07

3.3.3.2. Abbauen der Fußstützen

1. Ziehen Sie den Hebel (2).

2. Schwenken Sie die Fußauage an die Außenseite des Rollstuhls, bis

sie sich aus der Führung löst.

3. Ziehen Sie die Fußauage mit dem Zapfen aus dem Rahmen (1).

3.3.4. Montieren oder Abbauen der Schiebestange

WARNUNG Verletzungsgefahr

• Achten Sie darauf, dass der Sterngri󰀨 fest angezogen sind.

• Wenn der Rollstuhl über eine Schiebestange verfügt, muss diese immer montiert werden zur Erhöhung der Stabilität.

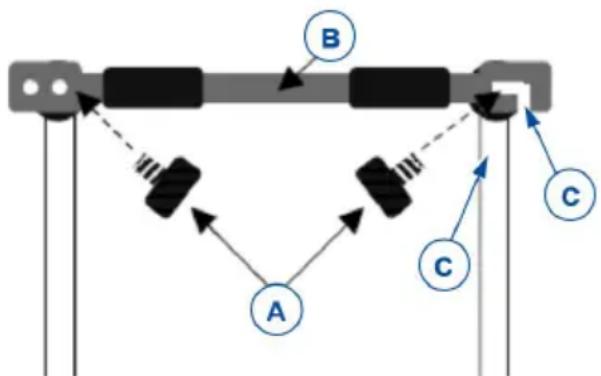

3.3.4.1. So montieren Sie die Schiebestange

1. Setzen Sie die Schiebestange (B) mit dem Sterngri󰀨 (A) in den linken

2. Schrauben Sie den Sterngri󰀨 (A) in den rechten Handgri󰀨.

3. Drehen Sie die Schiebestange (B) nach rechts.

4. Montieren Sie den Haken der Schiebegri󰀨 über das Gewinde des

5. Justieren Sie die Spannung der Rückenstütze über die beiden

Bohrungen am linken Handgri󰀨.

3.3.4.2. So bauen Sie die Schiebestange ab

1. Lösen Sie die Sterngri󰀨 (A) am rechten Handgri󰀨.

2. Entfernen Sie die Aufhängung (C) vom rechten Handgri󰀨 (D).98Gebrauchsanweisung | 2025-07 Eclips X4 90° Kids

3.3.5. Anatomischer Rückenlehne

Die anatomische Rückenlehne kann zum Zusammenklappen einfach entfernt werden. Die Montage erfolgt durch Einsetzen der Sicherheitsschrauben der Rückenlehne in die Halterungen an den Rückenlehnenrohren. Achten Sie darauf, dass der Sterngri󰀨 fest angezogen sind.

3.3.6. Anatomischer Sitz

Der anatomische Sitz kann zum Zusammenklappen einfach entfernt werden. Die Montage erfolgt durch Aufsetzen der Sitzträger auf das Kreuzscharnier. 3.4. Fahren mit dem Rollstuhl 4 Abhängig von Ihrem Gesundheitszustand und Ihrem Rollstuhl können Sie den Rollstuhl selbst fahren oder von einer Begleitperson schieben lassen.

VORSICHT Einklemmgefahr

• Verhindern Sie, dass Ihre Finger von den Radspeichen erfasst werden.

• Verhindern Sie das Einklemmen Ihrer Hände an den Greifringen, wenn Sie schmale Passagen passieren.

• Halten Sie Ihre Arme beim Fahren mit einer Begleitperson von den Rädern fern und die Füße auf den Fußplatten.99 Eclips X4 90° KidsGebrauchsanweisung | 2025-07

VORSICHT Gefahr von Personen- oder Sachschäden

• Fahren Sie NICHT auf Steigungen, Hindernissen, Stufen oder Bordsteinen, die größer sind als in Kapitel 5..

• Begeben Sie sich mit Ihrem Rollstuhl nicht in den ießenden Verkehr. Bleiben Sie auf dem Fußweg.

• Fassen Sie die Greifringe nicht mit nassen Händen an.

• Achten Sie darauf, wenn die Straße Löcher oder Lücken aufweist, die zum Einschluss der Räder führen können.

• Vermeiden Sie Steine und andere Gegenstände, die die Räder blockieren könnten.

• Berücksichtigen Sie stets den Schwenkbereich der Fußplatte, um keine Passanten zu verletzen oder Gegenstände zu beschädigen.

• Achten Sie vor jeder Benutzung auf Folgendes: – Alle Teile sind ordnungsgemäß gesichert, siehe Abschnitt 3.3.. – Die Feststellbremsen funktionieren einwandfrei. – Reifen sind in gutem Zustand, siehe Abschnitt 4.2.1..

3.4.1. Mit einer Begleitperson fahren

1. Lösen Sie die Bremsen oder lassen Sie sie von der Begleitperson

lösen, während Sie den Rollstuhl halten, um eine Bewegung zu verhindern, siehe Abschnitt 3.1..

2. Die Begleitperson fasst die Handgri󰀨e oder die Schieberstange an, um

den Rollstuhl in die gewünschte Richtung zu schieben.

3. Betätigen Sie nach dem Anhalten die Bremsen, während Sie den

Rollstuhl am Platz halten, siehe Abschnitt 3.1..

3.4.2. Selbst fahren

1. Lösen Sie nacheinander die Feststellbremsen, siehe Abschnitt 3.1..

2. Bewegen Sie Ihre Hände an beiden Gri󰀨ringen in die höchste Position.

3. Lehnen Sie sich nach vorne und drücken Sie die Greifringe nach vorne,

bis Ihre Arme gerade sind.

4. Schwenken Sie die Arme locker zur Oberseite der Gri󰀨ringe und

wiederholen Sie die Schubbewegung.

5. Anhalten: Warten Sie, bis der Rollstuhl anhält, und bewegen Sie

die Gri󰀨ringe nach vorne/hinten. Ziehen Sie nacheinander die Feststellbremsen an, siehe Abschnitt 3.1..100Gebrauchsanweisung | 2025-07 Eclips X4 90° Kids

3.4.3. Auf Gefälle fahren

VORSICHT Verletzungsgefahr

• Wenn die Begleitperson zu wenig Kraft hat, um den Rollstuhl zu steuern, stoppen Sie die Fahrt und bremsen Sie sofort.

• Wenn Sie auf einem (kleinen) Hang stehen bleiben, benutzen Sie die Bremsen.

1. Sichern Sie sich im Rollstuhl mit einem

2. Bitten Sie einen Begleiter oder einen

Zuschauer, Ihnen zu helfen.

3. Fahren Sie langsam und geradeaus.

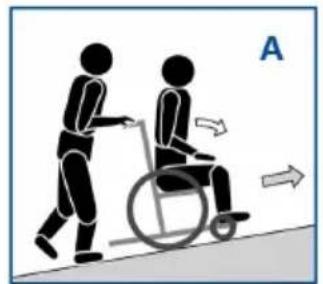

Lehnen Sie sich leicht nach vorne (A/B), wenn Sie den Hang hinau󰀨ahren. Lehnen Sie sich nach hinten gegen die Rückenlehne, wenn Sie den Hang hinunter fahren.

4. Wenden Sie niemals an einer Steigung.

• Benutzen Sie ausschließlich von Vermeiren zugelassene Rampen und überschreiten Sie nie deren Maximalbelastung.

• Stellen Sie sicher, dass der Rollstuhl aufgrund seiner Neigung nicht den Boden oder die Rampe berührt.

• Überwinden Sie Rampen nur mit Hilfe von ein oder zwei Begleitpersonen.

1. Passen Sie die Position der Rückenlehne, des Sitzes und der

Fußstütze an, um die Größe des Rollstuhls zu verringern und die Stabilität während der Neigung zu erhöhen.101 Eclips X4 90° KidsGebrauchsanweisung | 2025-07

2. Nehmen Sie die Fußstützen ab, siehe Abschnitt 3.3.3..

3. Folgen Sie den Anweisungen in Abschnitt 3.4.3..

3.4.5. Treppen benutzen

• Treppen sollten immer mit Hilfe von zwei Begleitpersonen verhandelt werden.

• Versuchen Sie niemals Treppen zu benutzen, die nicht für Rollstühle geeignet sind.

1. Nehmen Sie die Fußstützen ab, siehe

2. Eine Begleitperson kippt den Rollstuhl

an den Griffen leicht nach hinten.

3. Die zweite Begleitperson greift den

Rollstuhl vorne am Rahmen, auf beiden Seiten des Rollstuhls.

4. Bleiben Sie ruhig, vermeiden Sie

plötzliche Bewegungen und halten Sie die Arme im Rollstuhl.

5. Beide Betreuer heben und ziehen den

Rollstuhl von Stufe zu Stufe, während die Hinterräder über die Stufen rollen.

6. Montieren Sie die Fußstützen wieder

nach dem Treppensteigen, siehe Kapitel

3.4.6. Bewältigen von Hindernissen

• Wenn Sie nicht genug Erfahrung mit dem Rollstuhl haben, bitten Sie einen Begleiter um Hilfe.

• Stellen Sie sicher, dass die Fußplatten nicht den Boden berühren, wenn Sie ein Hindernis nehmen.102Gebrauchsanweisung | 2025-07 Eclips X4 90° Kids

• Verwenden Sie Ihren Rollstuhl nicht auf einer Rolltreppe.

• Falls vorhanden, tragen Sie Ihren Sicherheitsgurt.

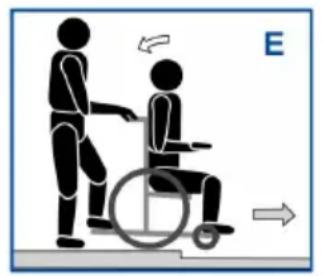

3.4.6.1. Kleine Bordsteine (nach oben oder unten)

Diese können mit einer Begleitperson vorwärts genommen werden (E/F), oder alleine von geübten Rollstuhlfahrern.

1. Die Begleitperson bewegt den Rollstuhl

vorwärts und nähert sich dem Bordstein. Dabei dürfen die Fußplatten den Bordstein nicht berühren.

2. Lehnen Sie sich nach hinten, um den

Druck auf die Vorderräder zu reduzieren.

3. Die Begleitperson hält die Gri󰀨e fest,

während sie sich vorwärts bewegt. Bei Bedarf verwendet sie die Kippkappen, um die Vorderräder anzuheben, bis sie die Bordsteinkante passiert haben.

4. Die Begleitperson löst den Druck auf

die Gri󰀨e und die Kippkappe, um die Vorderräder sanft auf den Boden zu legen.

5. Als nächstes hält sie die Gri󰀨e fest,

während sie den Rollstuhl mit den Hinterrädern nach oben/unten schiebt. Ein geübter Benutzer kann kleine Bordsteine selbst nach vorne hinunterfahren: Abstieg:

1. Verlagern Sie das Gewicht auf die

Hinterräder, um die Vorderräder zu entlasten.

2. Fahren Sie den Bordstein hinunter.103 Eclips X4 90° KidsGebrauchsanweisung | 2025-07

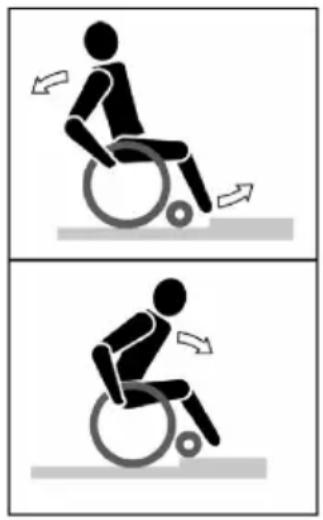

1. Fahren Sie bis an den Bordstein heran.

2. Lehnen Sie sich nach hinten, um den

Schwerpunkt auf die Hinterräder zu verlagern.

3. Rollen Sie die Vorderräder vorsichtig

4. Lehnen Sie sich nach vorn, um mehr

Stabilität zu erhalten.

5. Rollen Sie die Hinterräder über den

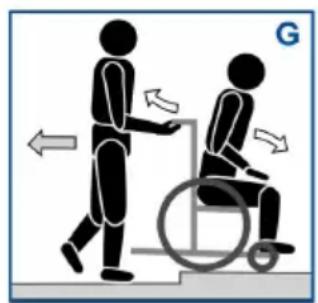

3.4.6.2. Mittlere Bordsteine (nach oben oder unten)

Diese sollten mit einer Begleitperson rückwärts genommen werden:

1. Die Begleitperson dreht den Rollstuhl so

um, dass sich die Hinterräder zuerst der Bordkante nähern (G/H).

2. Abstieg: Lehnen Sie sich nach vorne

(G), um Ihren Schwerpunkt nach vorne zu bewegen. Aufstieg: Lehnen Sie sich nach hinten (H), um Ihren Schwerpunkt nach hinten zu bewegen.

3. Die Begleitperson zieht den Rollstuhl

sanft von der/auf die Bordsteinkante.

3.4.6.3. Höhere Bordsteine

Höhere Bordsteine, aber unter der Maximalgröße, siehe Abschnitt 5., sollten mit Hilfe von zwei Begleitpersonen genommen werden.104Gebrauchsanweisung | 2025-07 Eclips X4 90° Kids Abstieg:

1. Entfernen Sie die Fußstützen.

2. Die Begleitperson bewegt den Rollstuhl vorwärts und nähert sich dem

3. Lehnen Sie sich nach hinten, um den Druck auf die Vorderräder zu

4. Die Begleitperson hält die Gri󰀨e fest und hält die Vorderräder mit der

Kippkappe hoch, bis sie die Bordsteinkante passiert haben.

5. Die zweite Begleitperson greift die Vorderseite des Rahmens und

bewegt sich rückwärts, während sie die Hinterräder über den Bordstein herunter zieht.

6. Die Begleitperson löst den Druck auf die Gri󰀨e und die Kippkappe, um

die Vorderräder sanft auf den Boden zu legen. Aufstieg:

1. Entfernen Sie die Fußstützen.

2. Die erste Begleitperson wendet den Rollstuhl, so dass sich die

Hinterräder zuerst dem Bordstein nähern.

3. Lehnen Sie sich nach hinten, um Ihren Schwerpunkt nach hinten zu

4. Die zweite Begleiteperson greift die Vorderseite des Rahmens und

bewegt sich vorwärts, während die Hinterräder an den Bordstein gezogen/gedrückt werden. Die erste Begleitperson hebt an und hält die Gri󰀨e fest, um ein Umkippen des Rollstuhls zu verhindern.

4 Bei regelmäßiger Pege wird Ihr Rollstuhl in einem einwandfreiem Zustand bleiben. Bezüglich des Wartungshandbuchs besuchen Sie die Vermeiren-Website unter: www.vermeiren.com.105 Eclips X4 90° KidsGebrauchsanweisung | 2025-07

VORSICHT Gefahr von Verletzungen und Schäden

• Reparaturen und Teileaustausch dürfen nur von geschultem Personal durchgeführt werden und es dürfen nur Originalersatzteile von Vermeiren verwendet werden. 4 Auf der letzten Seite dieses Handbuchs bendet sich ein Registrierungsformular, auf dem der Fachhändler jeden Service dokumentieren kann. Die Wartungshäugkeit hängt von der Häugkeit und Intensität der Nutzung ab. Wenden Sie sich an Ihren Händler, um einen allgemeinen Zeitplan für Inspektion/Wartung/Reparatur zu vereinbaren.

4.1.1. Vor jeder Benutzung

Kontrollieren Sie folgende Punkte:

• Alle Komponenten: Vorhanden und nicht beschädigt oder verschlissen sind.

• Alle Komponenten: Reinigung siehe Kapitel 4.2.2..

• Räder, Rückenlehne, Sitz, Wadenlehnen, Armlehnen, Fußplatte: Sind korrekt gesichert.

• Zustand der Räder/Reifen (siehe Kapitel 4.2.1.).

• Zustand der Rahmenteile: Keine Deformation, Instabilität, Schwachstelle oder lose Verbindungen.

• Sitz, Rückenlehne, Armpolster, Wadenpolster und Kopfstütze (falls vorhanden): Kein übermäßiger Verschleiß (wie Eindellungen, Beschädigungen oder Risse)

• Bremsen: Unbeschädigt und funktionsfähig

• Rückenneigungssystem : Unbeschädigt und funktionsfähig (Verriegelung, Belastung, keine Verformung oder Verschleiß). Wenden Sie sich wegen etwaiger Reparaturen oder Ersatzteile an Ihren Fachhändler.106Gebrauchsanweisung | 2025-07 Eclips X4 90° Kids

4.1.2. Jährlich oder häuger

Lassen Sie Ihren Rollstuhl mindestens einmal pro Jahr oder häuger von Ihrem Fachhändler inspizieren und warten. Die minimale Wartungshäugkeit ist von der Benutzung abhängig und sollte daher zusammen mit Ihrem Fachhändler abgesprochen werden.

Stellen Sie sicher, dass Ihr Rollstuhl in einer trockenen Umgebung gelagert wird, um Schimmelbildung und die Beschädigung der Polsterung zu vermeiden, siehe auch Kapitel 5.. 4.2. Wartungshinweise

4.2.1. Räder und Reifen

4 Die korrekte Funktionsweise der Bremsen ist vom Zustand der Reifen abhängig und kann sich infolge von Verschleiß und Verunreinigung (Wasser, Öl, Matsch usw.) verändern. Achten Sie darauf, dass keine Drähte, Haare, Sand oder Fasern an den Rädern anhaften. Überprüfen Sie regelmäßig das Reifenprol. Wenn die Proltiefe weniger als 1 mm beträgt, muss der Reifen ausgetauscht werden. Wenden Sie sich diesbezüglich bitte an Ihren Fachhändler. Pumpen Sie jeden Reifen mit dem korrekten Druck auf (siehe Angabe auf dem Reifen).107 Eclips X4 90° KidsGebrauchsanweisung | 2025-07

VORSICHT Beschädigungsgefahr durch Feuchtigkeit

• Benutzen Sie keinesfalls einen Wasserschlauch oder Hochdruckreiniger, um den Rollstuhl zu reinigen. Wischen Sie alle festen Teile mit einem feuchten (nicht durchnässten) Tuch ab. Benutzen Sie ggf. eine milde Seife, die für Lacke und Kunststo󰀨e geeignet ist. Die Polsterung kann mit lauwarmem Wasser und einer milden Seife gereinigt werden. Verwenden Sie keine scheuernden Reinigungsmittel.

VORSICHT Beschädigungsgefahr

• Eine Desinfektion darf nur von dafür geschultem Personal durchgeführt werden. Wenden Sie sich hierfür an Ihren Fachhändler. 4.3. Störungsbeseitigung Auch bei ordnungsgemäßer Benutzung Ihres Rollstuhls kann ein technisches Problem auftreten. In diesem Fall wenden Sie sich bitte an Ihren Fachhändler.

WARNUNG Gefahr von Verletzungen und Schäden

• Versuchen Sie KEINESFALLS, Ihren Rollstuhl selbst zu reparieren. Die nachstehend genannten Symptome können auf ein ernsthaftes Problem hindeuten. Sie sollten sich daher stets an Ihren Fachhändler wenden, wenn eine der folgenden Situationen eintritt:108Gebrauchsanweisung | 2025-07 Eclips X4 90° Kids

• Ungewöhnliche Geräusche

• Ungleichmäßige Abnutzung an einem der Reifen

• Ruckartige Bewegungen

• Rollstuhl zieht zu einer Seite

• Beschädigte oder gebrochene Radeinheiten 4.4. Voraussichtliche Nutzungsdauer Der Rollstuhl ist für eine durchschnittliche Lebensdauer von 5 Jahren ausgelegt. Je nach Nutzungshäugkeit, Betriebsbedingungen und Wartung kann die Nutzungsdauer Ihres Rollstuhls länger oder kürzer sein. 4.5. Wiederbenutzung Lassen Sie den Rollstuhl vor jeder Wiederbenutzung desinzieren, inspizieren und entsprechend den Anweisungen in Abschnitt 4.1. und 4.2. warten. 4.6. Nutzungsende Am Ende seiner Nutzungsdauer muss Ihr Rollstuhl gemäß den geltenden Umweltvorschriften entsorgt werden. Dazu wird er im besten Fall zerlegt, um den Transport wiederverwertbarer Teile zu erleichtern. 4.7. Garantie Die Garantie für dieses Produkt unterliegt den allgemeinen Bestimmungen jedes Landes.109 Eclips X4 90° KidsGebrauchsanweisung | 2025-07

Die nachstehenden technischen Daten für diesen Rollstuhl gelten nur bei Standardeinstellungen und optimalen Umgebungsbedingungen. Berücksichtigen Sie diese Daten bei der Benutzung. Die Werte gelten nicht mehr, falls Ihr Sessel modiziert wurde, beschädigt ist oder starke Verschleißerscheinungen aufweist. Marke Vermeiren Produktgruppe Rollstuhl Typ Eclips X4 90° Kids Beschreibung Abmessungen Maximales Gewicht des Benutzers 80 kg Gesamtlänge 830 - 1000 mm Länge zusammengeklappt (ohne Fußauage)

Gesamtbreite 500 mm 550 mm Breite zusammengeklappt 310 mm Gesamthöhe 820 - 980 mm Höhe im zusammengeklappten Zustand

Gesamtgewicht ± 16 kg Gewicht der schwersten Teile 10,4 kg Gewicht der abnehmbaren Teile Fußauagen Hinterräder 1,8 kg 3,8 kg Statische Stabilität, bergab 7,5° (in der Standardkonguration) Statische Stabilität, bergauf Achsblock nach hinten: 4° Achsblock nach vorne: Eine Kippschutz muss standardmäßig verfügbar sein Statische Stabilität, seitwärts 16° (in der Standardkonguration) Winkel der Sitzäche 0° - 6,5° E󰀨ektive Sitztiefe 310 mm - 370 mm 330 mm - 390 mm E󰀨ektive Sitzbreite 320 mm 370 mm Technische Änderungen vorbehalten. Messtoleranzen +- 15 mm / 1,5 kg / 1,5°110Gebrauchsanweisung | 2025-07 Eclips X4 90° Kids Marke Vermeiren Produktgruppe Rollstuhl Typ Eclips X4 90° Kids Beschreibung Abmessungen Höhe der Sitzoberäche an der Vorderkante

Rückenlehnenwinkel 5° - 95° Höhe der Rückenlehne 350 - 400 mm Abstand zwischen Fußplatte und Sitz

Winkel Bein-Sitzäche 11° Fußplattenwinkel 14° Abstand zwischen Armpolster und Sitz

Länge der Armpolster zur Unterfahrbarkeit 150 mm Horizontale Lage der Achse (Deektion) 70 mm - 120 mm Kleinster Wenderadius 1530 mm Durchmesser der Hinterräder 22" Durchmesser Vorderräder 150 mm Benutzungstemperatur +5°C - +41°C Luftfeuchtigkeitsbereich für Lagerung und Nutzung 30% - 70% Technische Änderungen vorbehalten. Messtoleranzen +- 15 mm / 1,5 kg / 1,5°111 Eclips X4 90° KidsManuale di istruzioni | 2025-07
